Description de votre Coffret de protection AC monophasé 6kW

MADEnR

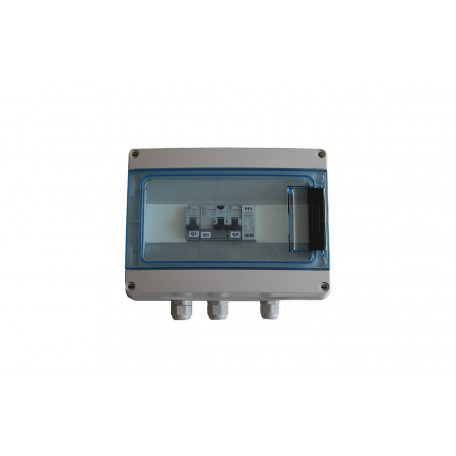

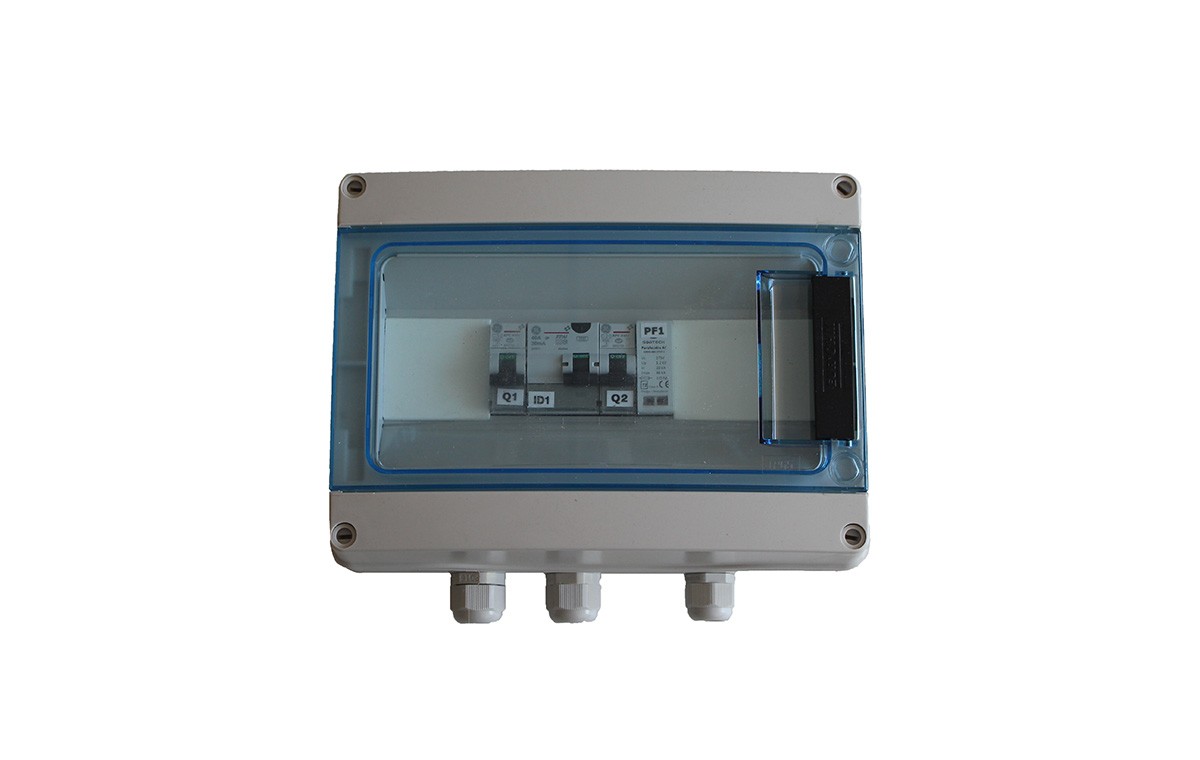

Coffret de protection AC MadENR 6kW (marque Française) avec 2 disjoncteurs (1 pour chaque branche de micro-onduleurs), un inter-différentiel, un parafoudre et un compteur LED pour raccorder en toute sécurité votre kit solaire autoconsommation.

Installez vous-même votre kit solaire autoconsommation ou par un installateur QualiPV RGE ?

Afin de mieux préparer votre projet solaire, vous pouvez dès à présent comparer nos 2 options d’installation. Chacune présentant ses avantages et ses inconvénients qui seront adaptés à vos besoins.

Comparer les 2 solutionschevron_right

Description

Description du coffret :
Coffret 8 modules IP65 – IK07 avec porte transparente en matière plastique ABS (anti-UV)

Protection :
2 x Disjoncteur 1P+N 20A, courbe C Icc 4,5kA
1 x Inter-différentiel 2P 25A 30Ma, Type AI immunisé

Protection du parafoudre :
Disjoncteur 1P+N 20A, Courbe Icc 4,5kA

Caractéristiques du parafoudre :
Parafoudre Type II Uni + Neutre débrochable In 20kA, Imax 40kA, Régime de neutre TT – TNS, conforme NF EN 61 643-11

Caractéristiques générales :
Câblage de l'ensemble en HO7VK / Raccordement direct, borniers IP2X clipsables en position haute et basse, ensemble presse-étoupes, fourniture du schéma électrique, conforme norme NFC-15-100 / UTE C15-712-1 (appliquée au 01/01/2011)
Dimensions : 190 x 196 x 116 mm, poids +/- 1,455kg Contrôle qualité et colisage en carton individuel

COMPTEUR DE PRODUCTION câblé dans le coffret :

Caractéristiques techniques :
Tension de référence : 230 V (+/-15 %)
Courant de démarrage : 20 mA
I max : 32A
Consommation : 0,4 W
Température de fonctionnement : - 20 à + 65 °C
Sortie impulsion SO : 1000 Imp/kWh
18 à 27 Vcc
I max : 27 mA

Précision et conformité :
Classe 1
IEC 61036

Affichage :
Mécanique : 6 digits dont une décimale rouge.
LCD : 7 digits dont deux décimales.
Diode : La diode indique la consommation d'énergie. Plus elle clignote rapidement plus il y a de consommation.

Branchement :

Schéma branchement coffret de protection AC 3KW APS

1 : entrée phase

3 : sortie phase

4 : entrée neutre

6 : sortie neutre

20 : sortie impulsions +

21 : sortie impulsions -

La sortie d'impulsion n'est pas branchée dans la plupart des applications. Elle sert à télérelever le compteur à l'aide d'une carte d'acquisition.

Dimensions :

Dimensions Coffret de protection AC 3KW APS kit solaire

Schéma électrique du coffret avec compteur :

Schéma électrique du coffret

Caractéristiques techniques

Poids (en kg) : 3.5
