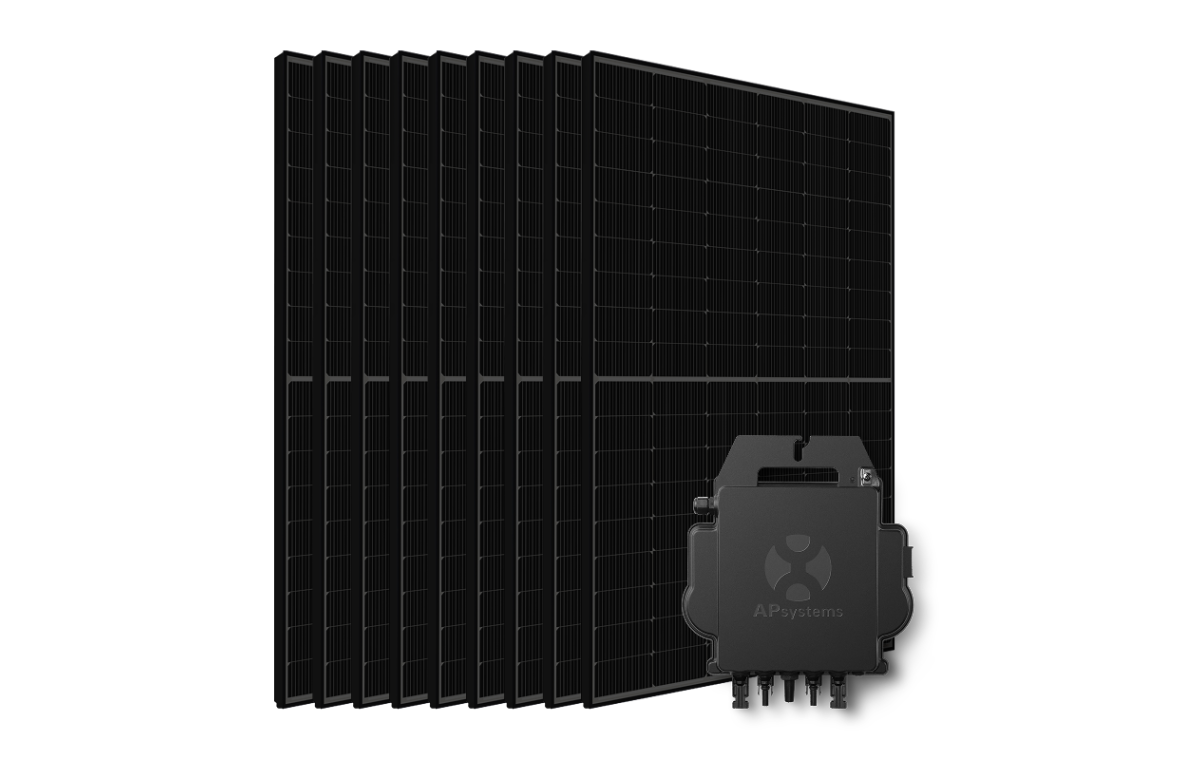

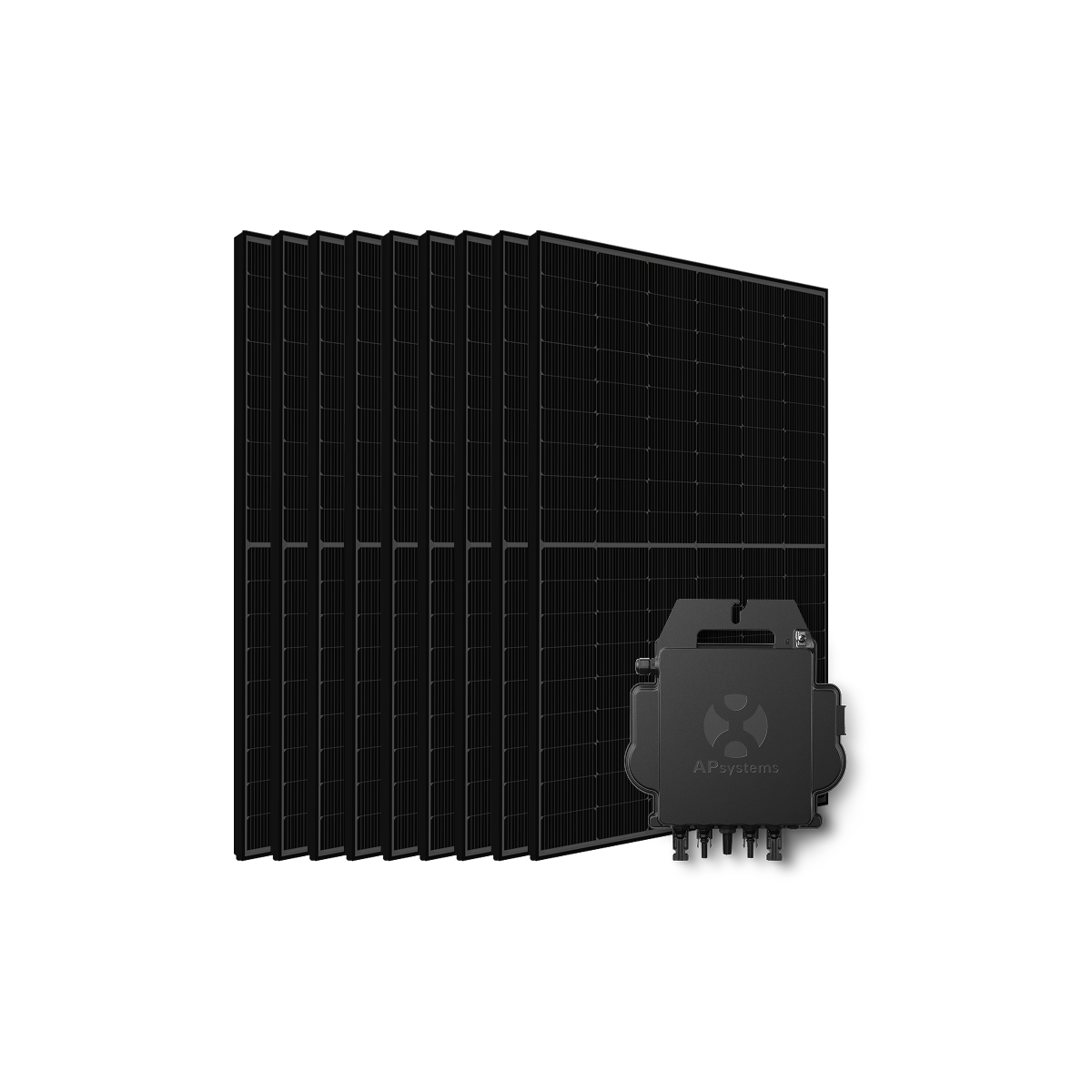

Kit Solaire Triphasé 4500W SOLYCO – Micro-onduleur APSYSTEMS QT2 9 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Pourquoi choisir le kit triphasé 4500W SOLYCO ?

• ⚡ Production de 6 921 kWh/an avec 9 panneaux seulement : la technologie Back Contact du SOLYCO 500Wc concentre toute la surface cellulaire sur la face avant, sans ombre portée de busbars. Résultat : un rendement de 24,5 % sur seulement 2,04 m² par panneau, record sur cette gamme de puissance.
• ⚡ Natif triphasé de bout en bout : les micro-onduleurs APsystems QT2 injectent directement sur les trois phases du réseau avec une sortie triphasée équilibrée de 2 000 VA par unité. Pas d'adaptateur, pas de convertisseur intermédiaire.
• ⚡ Indépendance par panneau via 2 MPPT par micro-onduleur : chaque QT2 pilote jusqu'à 4 panneaux sur 2 entrées MPPT indépendantes. Un ombrage sur un panneau ne pénalise pas les autres, contrairement à un onduleur central string.
• ⚡ Monitoring panneau par panneau via EMA : la communication ZigBee cryptée entre les QT2 et la passerelle ECU (compatible) alimente le portail Energy Management Analysis (EMA) d'APsystems, accessible depuis n'importe quel navigateur ou smartphone.
• ⚡ Longévité hors normes : 30 ans de garantie produit et de garantie de performance panneau (88,85 % à 30 ans), 12 ans de garantie micro-onduleurs. La structure biverre du SOLYCO résiste au brouillard salin, à l'ammoniac et aux grêlons jusqu'à 30 mm.
• ⚡ Jusqu'à 1 454 €/an d'économies sur une facture de 100 à 150 €/mois, avec un coffret de protection triphasé MADEnR (fabrication française) déjà dimensionné pour l'installation.

Kit solaire triphasé 4500W : le bon équilibre pour un foyer avec compteur triphasé

Vous disposez d'un compteur triphasé et souhaitez réduire sérieusement votre facture sans démultiplier le nombre de panneaux en toiture ? Ce kit photovoltaïque de 4 500 Wc répond précisément à cette situation. Avec 9 panneaux SOLYCO 500Wc et 3 micro-onduleurs APsystems QT2, il couvre les besoins d'un foyer de 3 à 5 personnes consommant entre 100 et 150 €/mois, tout en maintenant une emprise au sol et une surface de toiture raisonnables. L'atout du kit triphasé est double : l'énergie produite se répartit naturellement sur les trois phases sans déséquilibre, et le raccordement est conforme aux exigences Enedis pour les installations triphasées sans équipement supplémentaire.

Comment ça marche ?

Le fonctionnement du kit s'articule en trois étapes :

Les 9 panneaux SOLYCO 500Wc captent la lumière solaire sur leur face avant (technologie Back Contact, sans grille métallique d'ombrage) et sur leur face arrière (bifacialité, jusqu'à 70 % de gain proportionnel à la lumière réfléchie par le support). Ils convertissent cette énergie en courant continu DC.

Les 3 micro-onduleurs APsystems QT2, fixés derrière les panneaux ou sur la structure de fixation, convertissent ce courant continu en courant alternatif triphasé 400 V / 50 Hz directement exploitable. Chaque QT2 gère 3 panneaux dans ce kit (le 9e panneau occupe une entrée d'un troisième QT2, les trois entrées restantes de ce QT2 reçoivent des caches MC4 fournis dans le kit). La communication ZigBee cryptée entre chaque micro-onduleur et la passerelle ECU assure la remontée des données de production vers le portail EMA.

L'énergie AC triphasée circule sur le câble bus AC, passe par le coffret de protection MADEnR, puis rejoint le tableau électrique principal du foyer. Les appareils branchés consomment en priorité l'énergie produite. Le surplus non consommé part sur le réseau Enedis (pouvant être valorisé via MKSurplus).

Raccordement électrique

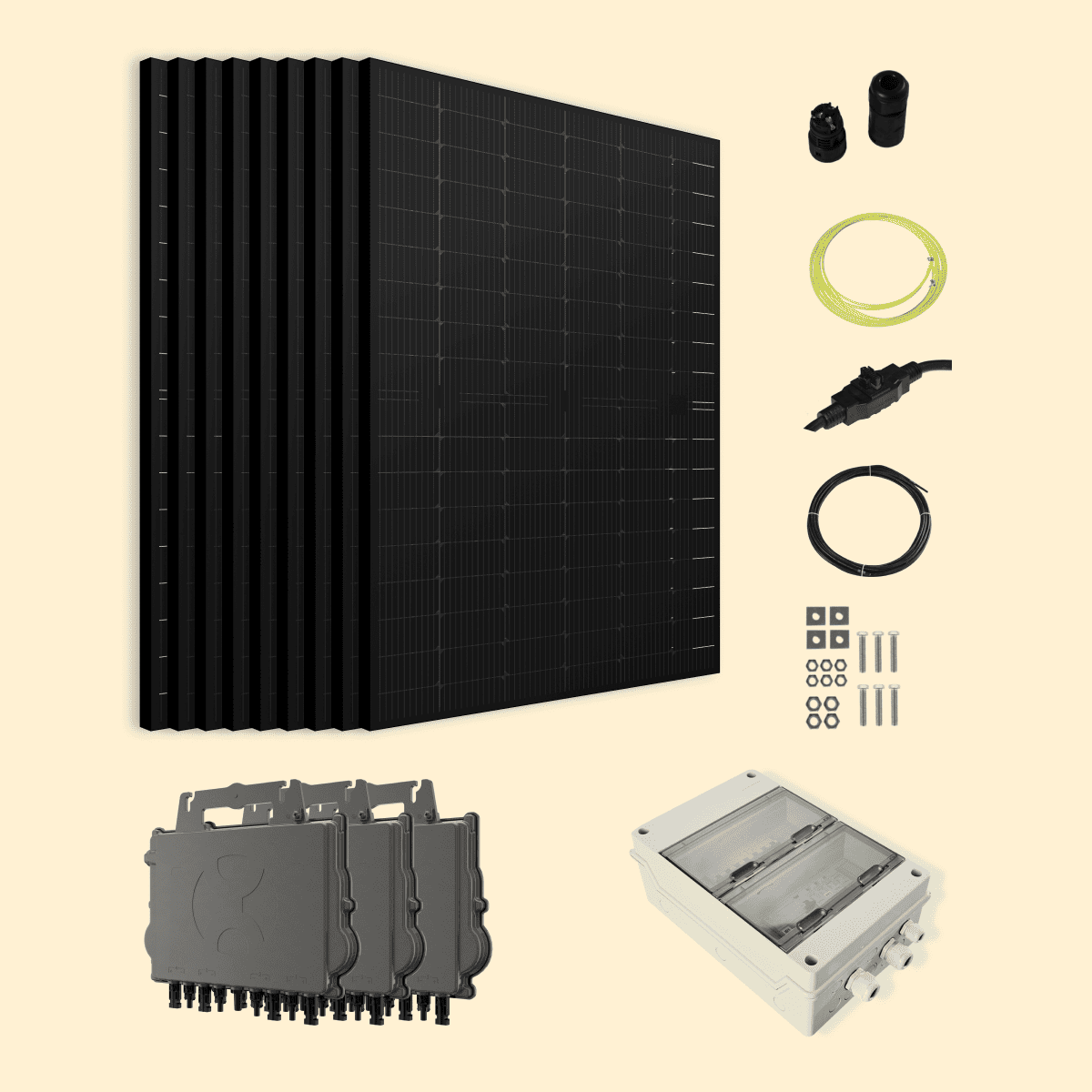

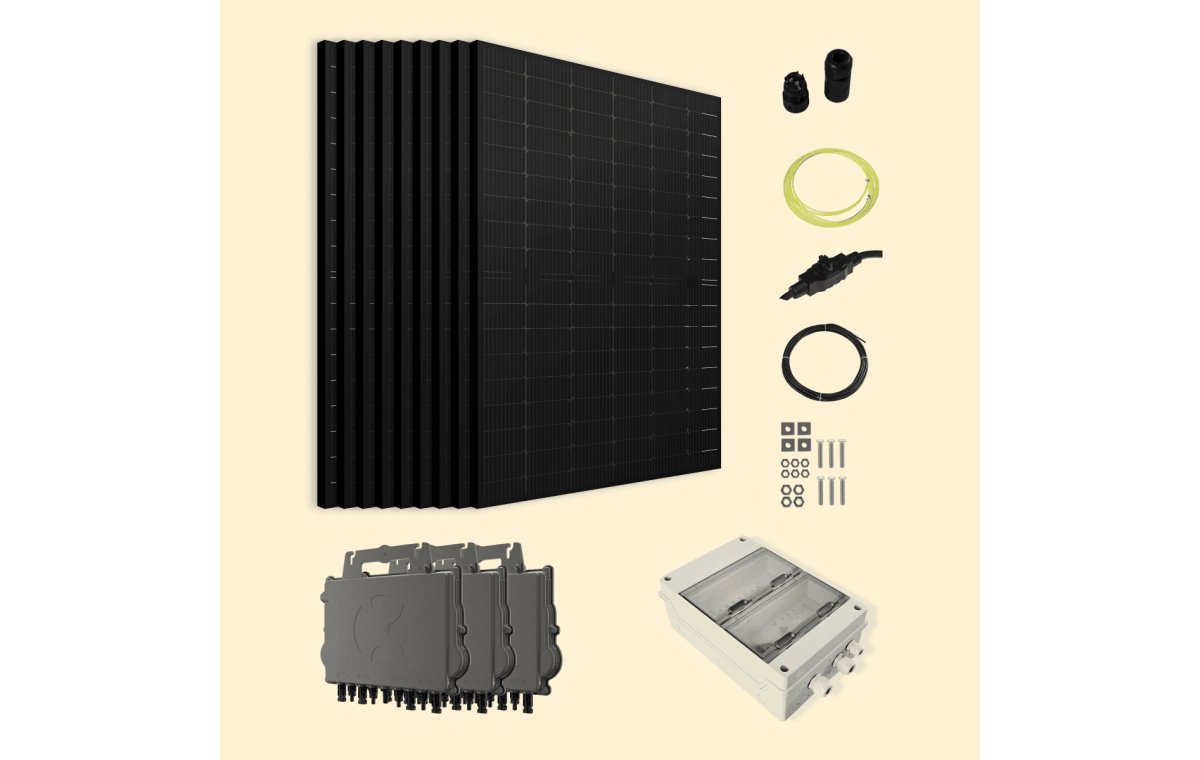

Le raccordement de ce kit triphasé mobilise plusieurs composants livrés dans l'ensemble : câbles bus AC Y3 reliant les QT2 entre eux, connecteur mâle/femelle APsystems triphasé pour la jonction avec le câble 5G2,5 mm², rallonges MC4 pour les câbles DC entre panneaux et micro-onduleurs, et coffret de protection AC triphasé. Le pack électrique de protection est proposé en option lors de la configuration du kit.

Panneau SOLYCO R-BG 108nBC.6/500 - 500Wc Back Contact

Le SOLYCO 500Wc est un module au positionnement atypique sur le marché résidentiel : il combine trois technologies qui se trouvent rarement réunies sur un même panneau à ce niveau de prix. La technologie Back Contact (BC) transfère toutes les connexions électriques à l'arrière de la cellule monocristalline. La face avant est entièrement libre de toute grille métallique, ce qui maximise la surface active exposée au rayonnement et améliore nettement la production en faible luminosité (nuages, heures creuses du matin et du soir) par rapport à une cellule PERC classique. La structure biverre (2 mm de verre trempé antireflet en face avant, 2 mm de verre trempé avec espaces inter-cellules noirs en face arrière) remplace le film plastique (backsheet) des panneaux conventionnels. Elle résiste au brouillard salin (IEC 61701), à l'ammoniac (IEC 62716) et aux charges mécaniques de 5 400 Pa en pression, un atout pour les toitures exposées. La bifacialité (coefficient de 70 %) permet à la face arrière de capter la lumière réfléchie par le support, avec une puissance qui peut atteindre 541 W en irradiance bifaciale optimale.

Côté garanties, SOLYCO s'appuie sur un garant allemand et s'engage sur 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale. Le design Full Black (cadre aluminium anodisé noir, absence de grille visible) s'intègre avec discrétion sur toiture sombre. Certifications IEC 61215, IEC 61730, TÜV Rheinland.

Données STC : puissance 500 Wc, rendement 24,5 %, Voc 41,28 V, Isc 15,24 A, dimensions 1 800 × 1 134 × 30 mm, poids 24,8 kg, boîte de jonction IP68 avec 3 diodes, connecteurs Stäubli MC4 Evo 2.

Micro-onduleurs APsystems QT2 - triphasé natif 2 000 VA

L'APsystems QT2 est la deuxième génération de micro-onduleurs quad triphasés d'APsystems, conçus spécialement pour les réseaux triphasés résidentiels et tertiaires. Chaque unité pilote jusqu'à 4 panneaux (4 entrées DC à basse tension, 2 MPPT indépendants) et délivre jusqu'à 2 000 VA en sortie triphasée équilibrée sur 3/N/PE 400 V. La tension DC d'entrée maximale est plafonnée à 60 V, un choix sécurité qui facilite la manipulation lors de l'installation. Le rendement maximum atteint 97 %, avec un rendement MPPT de 99,5 %.

La communication entre les micro-onduleurs et la passerelle ECU (Energy Communication Unit, non fournie dans ce kit) passe par un signal ZigBee crypté. Les données de production remontent vers le portail EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur ou l'application mobile, panneau par panneau. L'encapsulation silicone des composants améliore la dissipation thermique et l'étanchéité, indice IP67. Le QT2 est certifié EN 50549-1, DIN VDE 0126-1-1, UTE C15-712-1, Enedis-PRO-RES_10E (conformité Bureau Veritas, certificat U22-0368). Garantie 12 ans standard (extension à 20 ans disponible, sous réserve de supervision via le portail EMA).

Dans ce kit de 9 panneaux, 3 micro-onduleurs QT2 sont utilisés. Deux d'entre eux gèrent chacun 3 panneaux sur leurs 4 entrées disponibles ; le troisième en gère 3 également, avec 1 entrée équipée d'un cache MC4 (fourni) pour maintenir l'étanchéité.

Pack électrique de protection

Le coffret de protection AC triphasé MADEnR (fabrication française, certifié La French FAB) est dimensionné pour raccorder une installation jusqu'à 9 kWc triphasée. Il intègre un disjoncteur 4P 16 A, un interrupteur différentiel 4P 25 A 30 mA de type AI immunisé, un parafoudre Type II 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11), et un compteur de production LED. L'ensemble est logé dans un coffret IP65, IK07, matière ABS anti-UV (290 × 420 × 133 mm). Le schéma électrique et les autocollants d'étiquetage conformes à UTE C15-712-1 sont fournis. Le pack électrique de protection est proposé en option lors de la configuration du kit.

Les démarches administratives pour votre kit triphasé 4500W

Ce kit de 4 500 Wc dépasse le seuil de 3 kWc. Trois démarches sont à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont posés à plus de 1,80 m du sol ou si votre propriété se trouve dans le périmètre des Architectes des Bâtiments de France (ABF). Pour une pose en toiture classique hors zone protégée, la DP reste la règle dès que la surface des panneaux modifie l'aspect extérieur du bâtiment.
• Enedis : signez la Convention d'Autoconsommation (avec ou sans injection du surplus) directement en ligne sur le portail Enedis. La démarche est gratuite et se fait en une vingtaine de minutes.
• CONSUEL : faites valider la conformité électrique de votre installation. L'attestation CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) est obligatoire pour toute installation dépassant 3 kWc et pour tout raccordement sur un tableau général basse tension (TGBT).

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Vous concentrez votre énergie sur la pose des panneaux, l'équipe s'occupe du reste.

Supports de fixation compatibles

Les 9 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg par module) se posent sur plusieurs types de supports, selon la configuration de votre propriété :

• Toiture inclinée : tuiles plates, tuiles mécaniques, ardoise, bac acier, tôle ondulée. Les rails et crochets s'adaptent à la couverture existante.
• Toit plat : équerres 15° fixes (type Solspeed) ou équerres inclinables (15 à 45°) pour orienter les panneaux vers le sud sans perforation de l'étanchéité.
• Au sol : structure GSE GroundSystem ou équerres inclinables. La pose au sol est particulièrement adaptée pour exploiter la bifacialité du SOLYCO : avec un support clair sous les panneaux (graviers blancs, béton), la face arrière produit un surplus mesurable.
• Façade : équerres inclinables pour une installation verticale avec angle ajustable.

Les supports de fixation sont proposés en option lors de la configuration. L'équipe Mon Kit Solaire peut vous orienter selon votre support et votre exposition.

Optimisez votre installation solaire

Ce kit n'inclut pas de batterie. Pour aller plus loin dans la réduction de votre dépendance au réseau, deux pistes concrètes :

• Batterie de stockage : une batterie solaire compatible vous permet de stocker le surplus produit en journée et de l'utiliser le soir ou par mauvais temps. Le taux d'autoconsommation passe de 70 % à environ 90 %, ce qui représente plusieurs centaines d'euros d'économies supplémentaires par an selon votre profil de consommation.
• Passerelle ECU APsystems : pour activer le monitoring panneau par panneau via le portail EMA, il faut associer une passerelle ECU (Energy Communication Unit) aux micro-onduleurs QT2. Elle reçoit les données ZigBee des QT2 et les transmet vers le cloud EMA. Sans ECU, les micro-onduleurs fonctionnent normalement mais sans supervision à distance.
• MKSurplus : valorisez l'électricité que vous injectez sur le réseau grâce à l'offre de rachat de surplus Mon Kit Solaire, compatible avec les kits en autoconsommation avec injection.
• Ecojoko : assistant de suivi de consommation qui identifie vos appareils les plus gourmands et optimise vos usages pour maximiser l'autoconsommation.

Questions fréquentes sur le kit solaire triphasé 4500W SOLYCO

Comment fonctionne ce kit solaire triphasé 4500W ?

Les 9 panneaux SOLYCO 500Wc convertissent la lumière solaire en courant continu DC. Les 3 micro-onduleurs APsystems QT2, chacun raccordé à 3 panneaux dans ce kit, transforment ce courant en alternatif triphasé 400 V directement compatible avec votre tableau électrique triphasé. L'énergie alimente vos appareils en priorité. Le surplus part sur le réseau Enedis et peut être valorisé via MKSurplus. La production estimée est de 6 921 kWh/an, soit jusqu'à 1 454 €/an d'économies.

Quelles économies puis-je réaliser avec ce kit de 4500W ?

Avec 4 500 Wc installés, vous pouvez économiser jusqu'à 1 454 €/an sur votre facture d'électricité (taux d'autoconsommation 70 %, sans batterie). Ce kit est particulièrement adapté aux foyers dont la consommation mensuelle se situe entre 100 et 150 €/mois. En ajoutant une batterie de stockage, le taux d'autoconsommation monte à environ 90 %, ce qui peut porter les économies jusqu'à 1 872 €/an. Estimation orientée sud, inclinée à 30°, dans le sud de la France.

Quelles démarches administratives pour un kit triphasé de 4500W ?

Trois démarches sont obligatoires : une Déclaration Préalable en mairie (si panneaux à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation avec Enedis en ligne (gratuite), et une attestation CONSUEL pour valider la conformité électrique de l'installation. Mon Kit Solaire prend en charge ces formalités via son service dédié.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (certifications IEC 61215, IEC 61730, TÜV Rheinland). Micro-onduleurs APsystems QT2 : 12 ans standard, extensible à 20 ans sous réserve de supervision via le portail EMA APsystems.

Ce kit est-il adapté à mon installation monophasée ?

Non. Ce kit est conçu exclusivement pour les installations triphasées (compteur Linky triphasé, tableau électrique triphasé). Les micro-onduleurs APsystems QT2 injectent du courant sur les trois phases simultanément. Si votre installation est monophasée, consultez nos kits solaires en autoconsommation monophasés.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, avec certaines conditions. Les micro-onduleurs APsystems QT2 ne sont pas compatibles batterie selon les données constructeur. Pour ajouter du stockage à cette installation, il faudra coupler une batterie AC (type Plug & Play ou raccordement dédié) en aval du coffret, indépendamment des micro-onduleurs. Contactez l'équipe Mon Kit Solaire pour valider la configuration adaptée à votre installation triphasée.

Puis-je installer ce kit moi-même ?

Oui. Ce kit est conçu pour l'auto-installation par un bricoleur compétent. La pose des panneaux, la connexion MC4 entre panneaux et micro-onduleurs QT2, et le raccordement du câble bus AC jusqu'au coffret de protection sont décrits dans les notices de montage fournies avec la commande. Le raccordement final entre le coffret de protection et votre tableau électrique triphasé doit respecter la norme NF C 15-100 et faire l'objet d'une attestation CONSUEL (obligatoire pour cette puissance).

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs APsystems QT2

Coffret de protection AC triphasé MADEnR

Caractéristiques générales du kit
