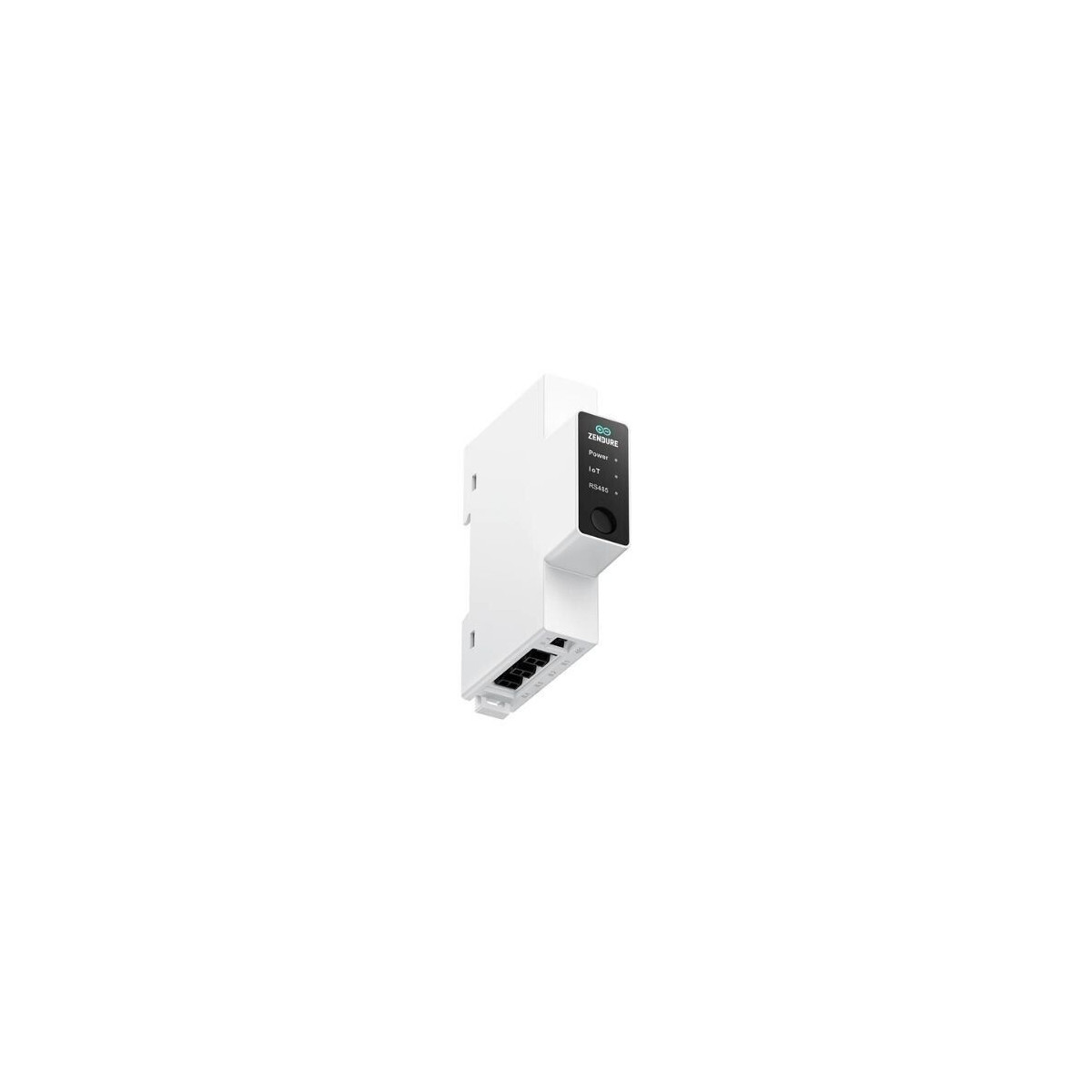

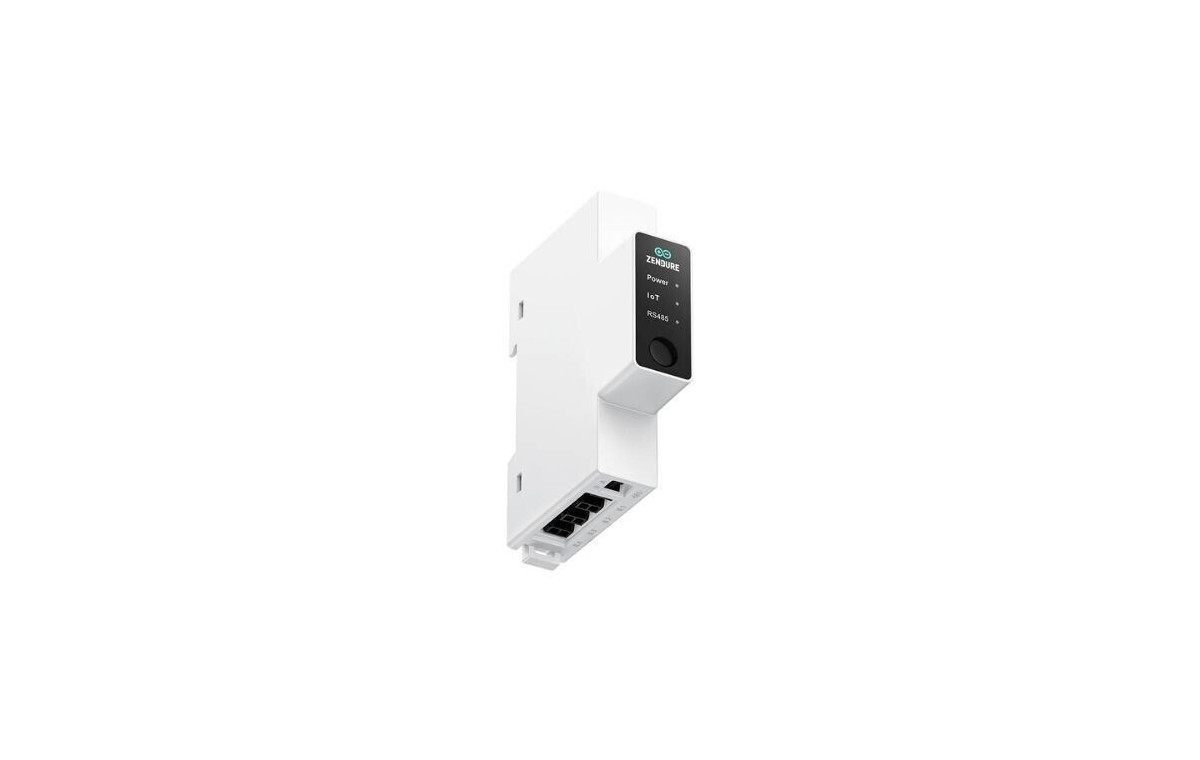

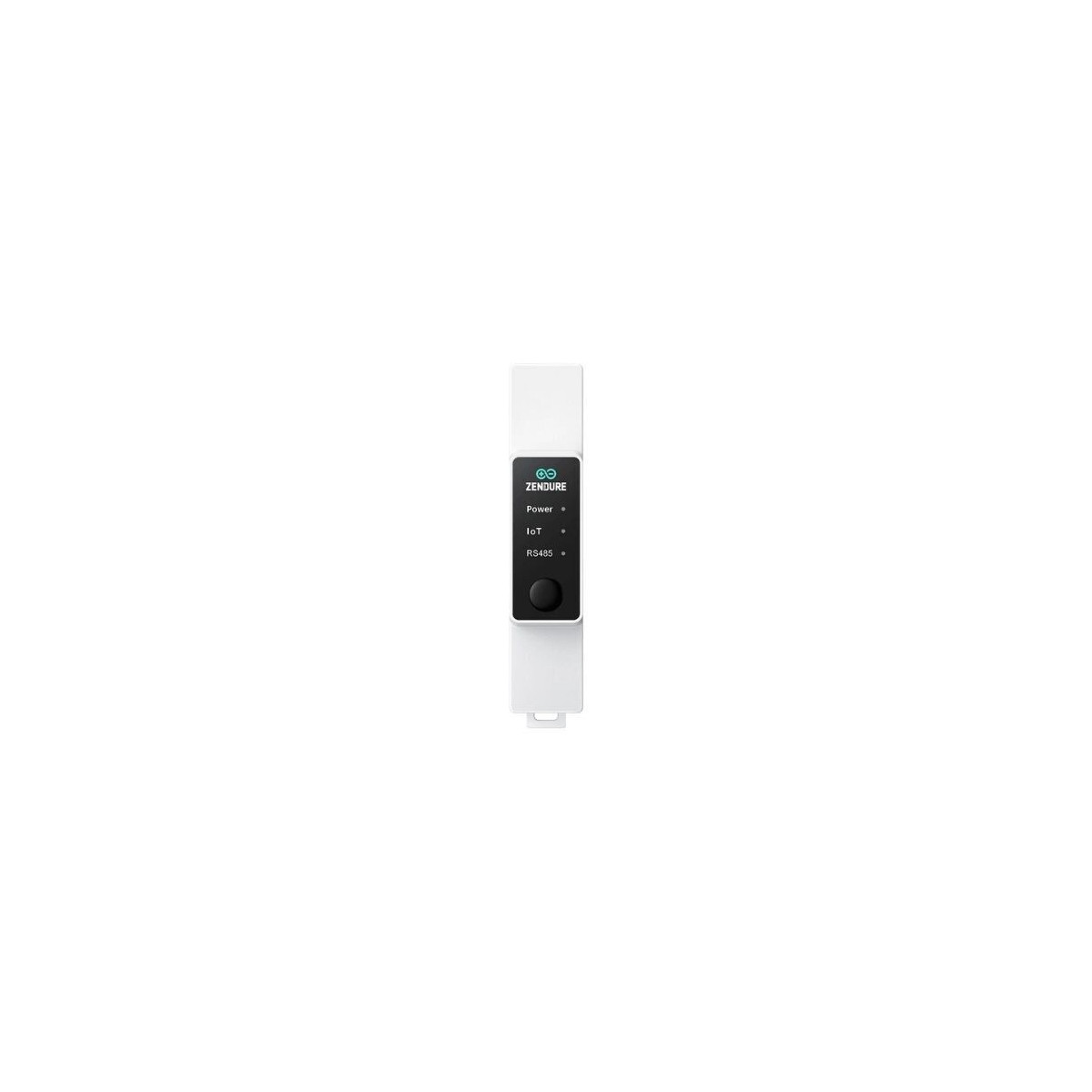

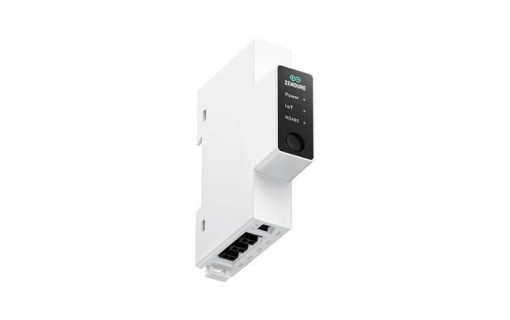

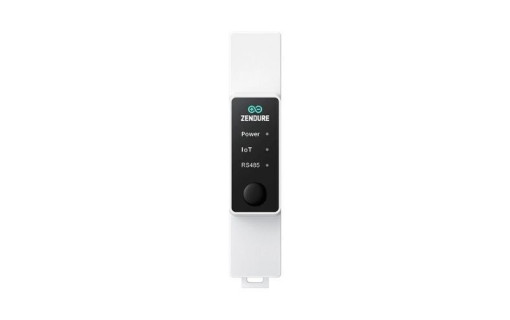

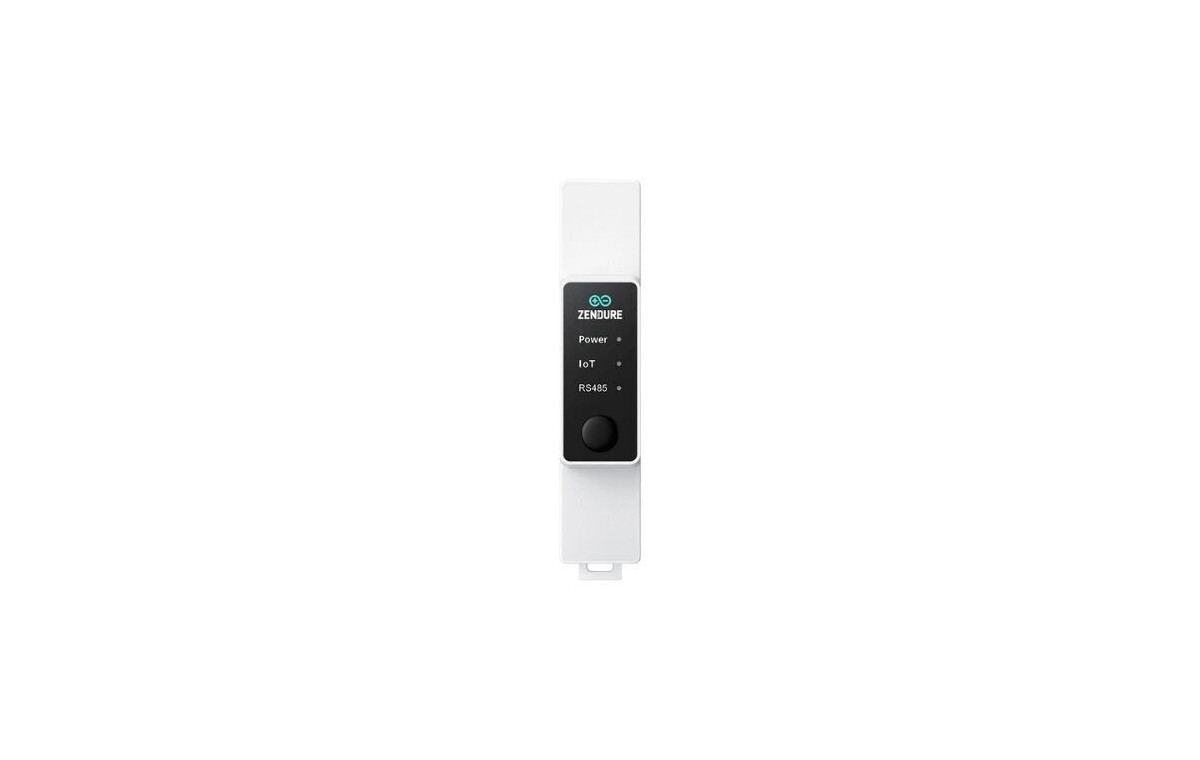

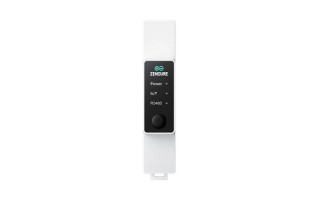

Smart Meter 1CT-S

Description

Rôle du Smart Meter Zendure 1CT-S dans votre installation monophasée

Votre maison est alimentée par une seule phase électrique (le monophasé). C’est sur ce câble d’arrivée que l’on peut savoir, à chaque instant, si vos panneaux produisent plus que vous ne consommez, ou l’inverse. Sans cette information, votre batterie Zendure ne peut pas deviner ce qui se passe chez vous.

Le Smart Meter 1CT-S joue ce rôle. Il se place dans votre tableau électrique principal et une pince se clippe sur le câble de phase, juste après le disjoncteur de branchement. Elle mesure en continu votre consommation et votre surplus, puis envoie ces informations sans fil à la batterie, qui adapte aussitôt sa charge ou sa décharge.

Sans ce compteur, la batterie fonctionne en mode programmé : vous choisissez des horaires fixes, les heures creuses ou les jours Tempo d’EDF. C’est utile, mais la batterie ne voit pas la production réelle de vos panneaux, qui varie sans cesse avec le soleil et les nuages. Avec le compteur, elle passe en autoconsommation intelligente : chaque watt produit en trop est stocké immédiatement, puis rendu dès que la maison en a besoin.

Le 1CT-S est la version pour installation monophasée. Pour une installation triphasée, il faut choisir le Smart Meter Zendure 3CT-S.

Il s’adresse à deux types de clients : ceux qui possèdent déjà une batterie Zendure en monophasé et veulent passer du mode programmé à un pilotage en temps réel, et ceux qui installent leur système Zendure et veulent une autoconsommation intelligente dès la mise en service.

Comment fonctionne le Smart Meter Zendure 1CT-S

Le fonctionnement repose sur une chaîne de mesure physique sur le câble de phase et une transmission sans fil vers la batterie. En installation monophasée, le déroulé s'articule en sept étapes.

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement, après vérification de l'absence de tension au multimètre.

2. Fixation du compteur sur le rail DIN du tableau de répartition. Le boîtier est compact et s'enclenche par simple poussée.

3. Préparation des câbles d'alimentation selon le code couleur : phase L, neutre N.

4. Insertion de la borne de tension dans le boîtier. Connexion du neutre N à la barrette neutre du tableau, connexion de la phase L au bornier du disjoncteur.

5. Connexion de la pince CT en bas du boîtier.

6. Clipsage de la pince CT sur le câble de phase au niveau du tableau électrique principal, avec la flèche orientée du réseau vers le foyer. Ne jamais clipper la pince sur le conducteur neutre.

7. Remise sous tension, vérification des voyants LED, puis appairage à la batterie Zendure via l'application Zendure (iOS ou Android).

Une fois opérationnel, le compteur mesure en continu la puissance, le courant, la tension et les flux d'énergie (importation depuis le réseau, exportation vers le réseau) sur la phase principale. Les données sont transmises à la batterie qui adapte sa charge ou sa décharge sans intervention manuelle.

À noter : le Smart Meter 1CT-S dispose également de ports supplémentaires (IL1, IL2, IL4) permettant de connecter jusqu'à trois pinces CT auxiliaires, achetées séparément sur le site Zendure, pour surveiller des circuits dédiés comme un onduleur solaire ou une pompe à chaleur.

Smart Meter Zendure 1CT-S et Linky : deux appareils, deux rôles distincts

La question revient souvent : ce compteur va-t-il interferer avec mon Linky ? La réponse est non, et la distinction mérite d'être posée clairement.

Votre compteur Linky est le compteur communicant officiel installé par Enedis à votre point de livraison. Sa seule mission est de mesurer votre consommation pour la facturation par votre fournisseur d'électricité. Il est posé en amont de votre tableau électrique principal. Vous n'en êtes pas propriétaire, vous ne pouvez pas le modifier, et il ne pilote aucun équipement chez vous.

Le Smart Meter Zendure 1CT-S est un compteur intelligent, installé dans votre tableau, dédié à votre installation solaire. Il ne communique pas avec Enedis. Il ne modifie pas vos relevés de consommation, pas votre abonnement, pas votre facturation. Sa seule fonction est de mesurer les flux en temps réel pour donner les bonnes consignes à votre batterie Zendure.

Les deux compteurs cohabitent sans interférence : le Linky reste votre compteur de facturation officiel, le Smart Meter 1CT-S s'ajoute en aval pour piloter votre stockage. Aucune démarche auprès d'Enedis n'est liée à l'installation de ce smart meter.

Compatibilité avec votre installation

Batteries Zendure compatibles : le Smart Meter 1CT-S pilote exclusivement les batteries de l'écosystème Zendure SolarFlow et Hyper. Il n'est pas conçu pour piloter des batteries d'autres marques (Marstek, Anker, EcoFlow, Jackery, Soluna, etc.). Si votre installation comprend une batterie d'une autre marque, ce produit n'est pas compatible.

Modèles compatibles au catalogue Mon Kit Solaire : Zendure SolarFlow 2400 AC et Zendure SolarFlow 800 Pro, ainsi que les autres batteries de la gamme SolarFlow et Hyper.

Réseau électrique : le Smart Meter 1CT-S est conçu pour les installations monophasées (une phase, un neutre, 230 V). Sa pince CT est prévue pour le câble de phase principal. Pour une installation triphasée, il faut obligatoirement le Smart Meter Zendure 3CT-S, qui dispose de trois pinces CT.

Tableau électrique : prévoir de l'espace disponible sur le rail DIN du tableau de répartition principal, à proximité du disjoncteur de branchement.

Connectivité : Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n) et Bluetooth 5.0 intégrés. La transmission vers la batterie fonctionne en local, sans dépendance à internet pour le pilotage. Une connexion internet est utile pour le suivi à distance et les mises à jour firmware via l'application.

Application : suivi de production, historiques et planification des cycles via l'application Zendure (iOS et Android). Le compteur s'appaire à la batterie qui centralise l'ensemble des données. L'application permet également de définir la configuration initiale : type de circuit monitoré par chaque pince, type de système électrique.

Installation et sécurité

Installation au tableau électrique

Le Smart Meter Zendure 1CT-S s'installe dans le tableau électrique principal sur rail DIN. Cette intervention nécessite la mise hors tension préalable du tableau et relève d'un électricien qualifié, conformément à la norme NF C 15-100 (norme française des installations électriques basse tension dans les locaux d'habitation). La mise hors tension est obligatoire avant toute manipulation des bornes ou de la pince CT.

Étapes d'installation

• Mise hors tension du tableau principal et vérification de l'absence de tension au multimètre.
• Encliquetage du compteur sur le rail DIN du tableau de répartition.
• Connexion des conducteurs de phase L et neutre N aux bornes de tension, insertion de la borne dans le boîtier.
• Connexion du neutre à la barrette neutre et de la phase au bornier du disjoncteur.
• Connexion de la pince CT à l'entrée IL3 du boîtier, clipsage sur le câble de phase côté DDR, flèche orientée du réseau vers le foyer.
• Remise sous tension, vérification des voyants LED Power et IoT, appairage à la batterie via l'application Zendure.

Sécurité et conformité

Le Smart Meter Zendure 1CT-S est certifié conforme aux directives européennes RED 2014/53/UE et RoHS 2011/65/UE. Catégorie de mesure CAT III. L'appareil est prévu pour un usage intérieur uniquement, dans un tableau fermé et sec. Ne pas installer en extérieur ni dans un environnement humide.

La modification d'un tableau électrique relève d'un électricien qualifié. Cette règle s'applique au Smart Meter 1CT-S comme à tout autre équipement posé sur rail DIN. Respecter cette exigence garantit la conformité de votre installation et la prise en charge de la garantie constructeur.

Questions fréquentes sur le Smart Meter Zendure 1CT-S

À quoi sert ce compteur intelligent dans une installation solaire monophasée ?

Il mesure en temps réel les flux d'énergie sur votre phase principale et transmet les données à votre batterie Zendure SolarFlow ou Hyper. Sans lui, la batterie fonctionne en mode programmé (plages horaires, EDF Tempo) mais ne peut pas capter le surplus solaire instant par instant. Avec la pince CT installée sur le câble de phase, la captation du surplus devient automatique et la batterie ajuste sa charge au watt près.

Faut-il obligatoirement un électricien pour l'installer ?

Oui. L'installation se fait au tableau électrique principal sur rail DIN, avec mise hors tension préalable du tableau, conformément à la norme NF C 15-100. La durée typique est de 30 à 45 minutes pour un électricien qualifié sur une installation monophasée standard.

Ce smart meter remplace-t-il mon compteur Linky ?

Non. Le Linky reste le compteur de facturation officiel d'Enedis, posé en amont de votre tableau. Le Smart Meter Zendure 1CT-S s'ajoute en complément, dans votre tableau, pour piloter votre batterie. Les deux coexistent sans interférence et sans aucune démarche auprès d'Enedis.

Avec quelle batterie ce compteur est-il compatible ?

Le Smart Meter 1CT-S pilote exclusivement les batteries de l'écosystème Zendure : SolarFlow 2400 AC, SolarFlow 800 Pro et autres modèles SolarFlow et Hyper. Les batteries d'autres marques ne sont pas compatibles.

Ce compteur fonctionne-t-il sur une installation triphasée ?

Non. Le 1CT-S est la version monophasée, avec une seule pince CT. Pour une installation triphasée (3 phases L1, L2, L3), il faut le Smart Meter Zendure 3CT-S, livré avec trois pinces ampèremétriques 120 A.

Ma batterie Zendure fonctionne-t-elle sans ce compteur ?

Oui, en mode programmé. Plages horaires fixes, tarif heures creuses, cycles EDF Tempo selon les jours de couleur restent disponibles. La batterie SolarFlow ou Hyper reste opérationnelle, mais elle ne capte pas dynamiquement le surplus solaire. Le smart meter active le mode autoconsommation intelligente.

Caractéristiques techniques
