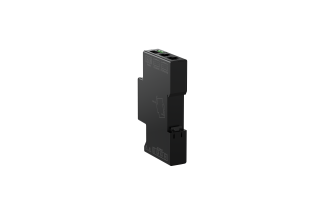

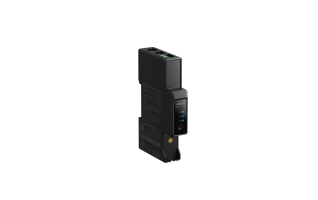

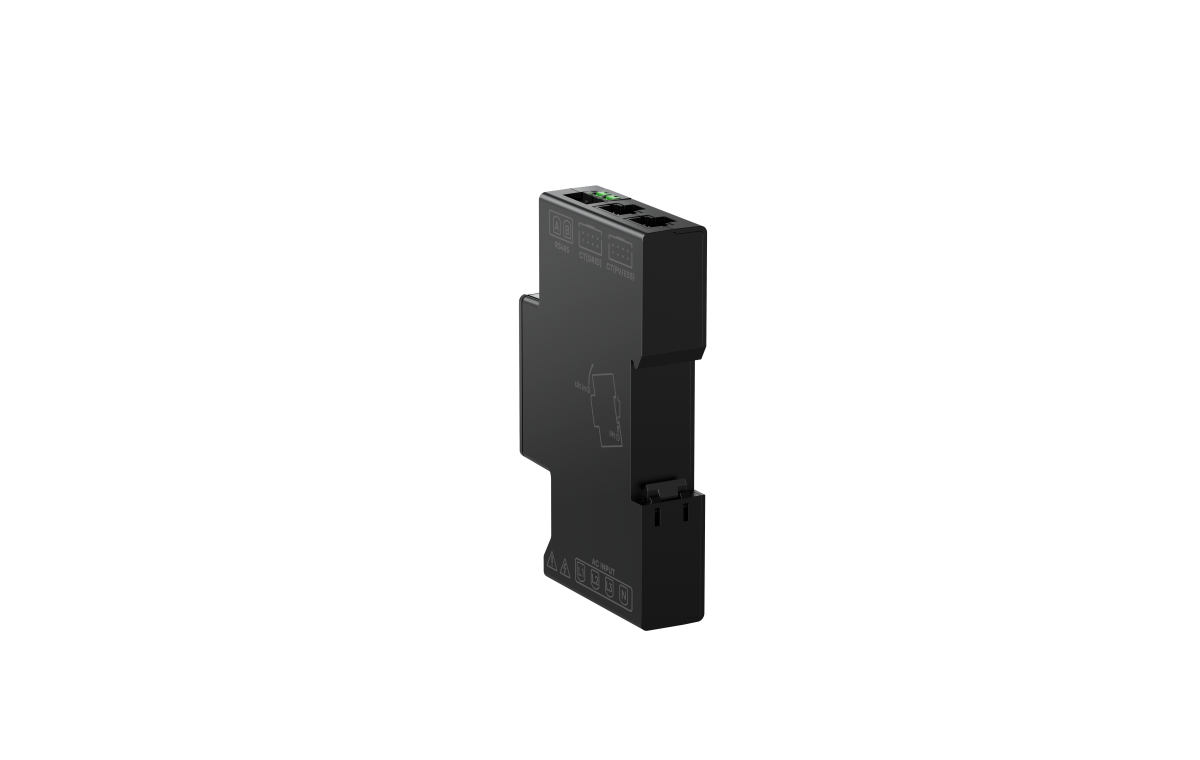

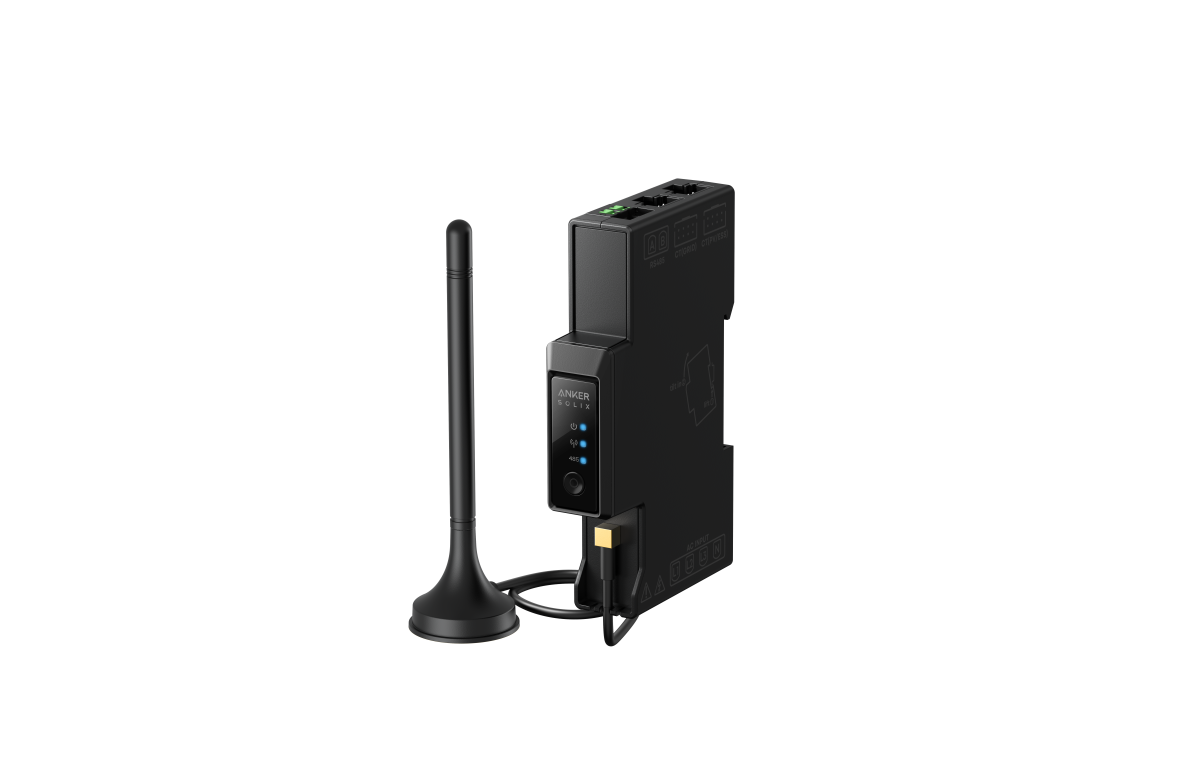

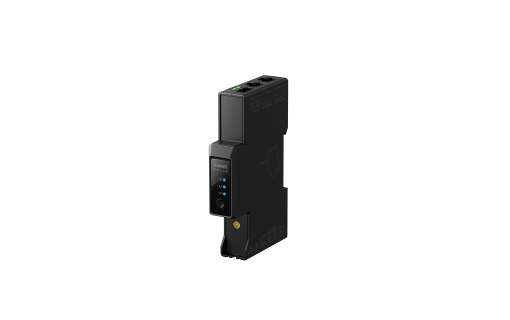

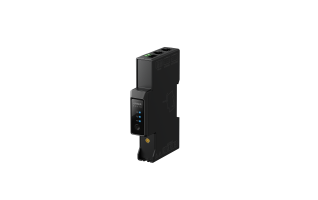

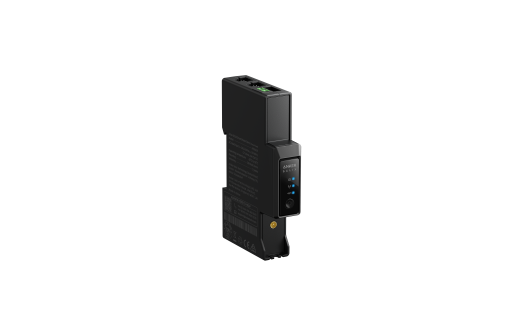

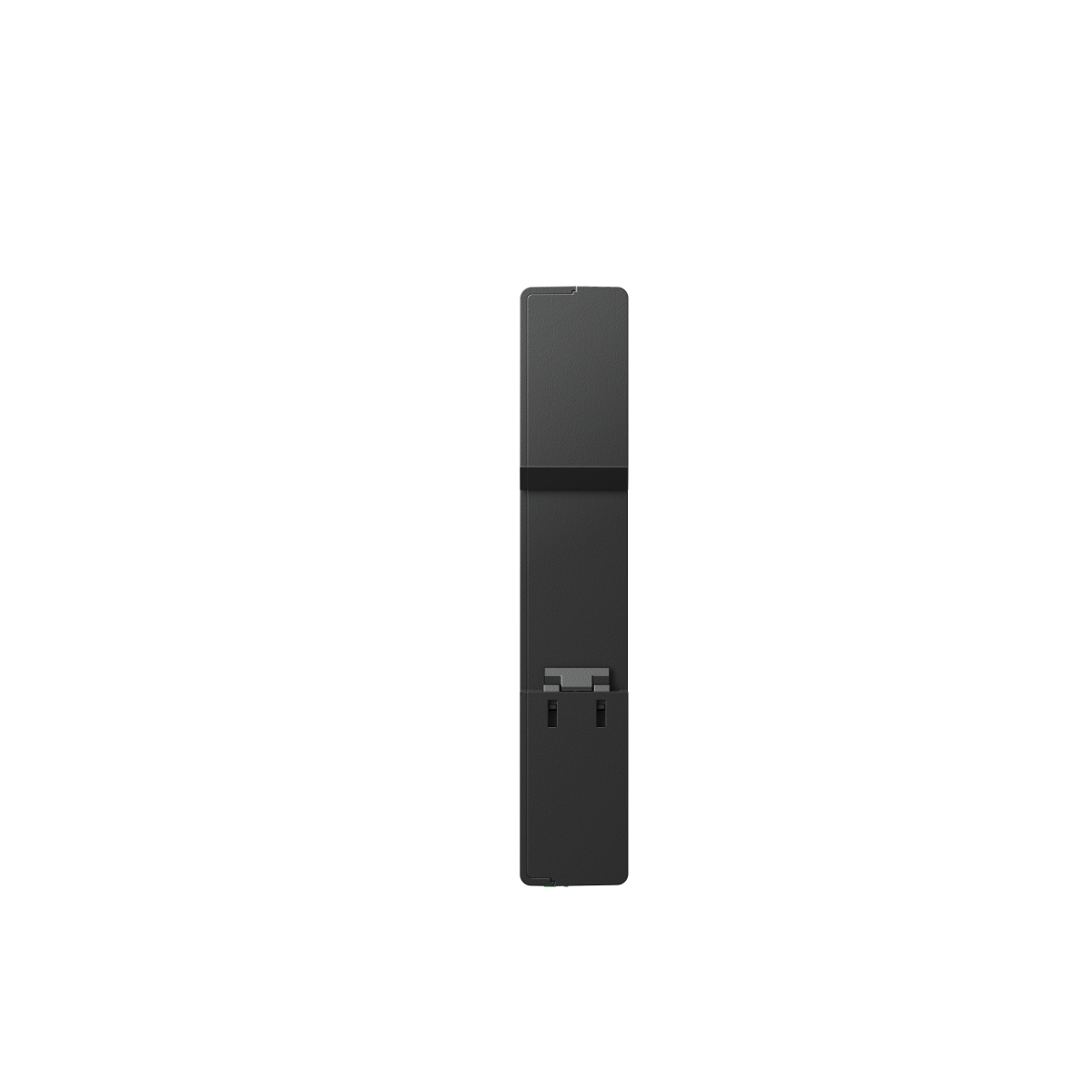

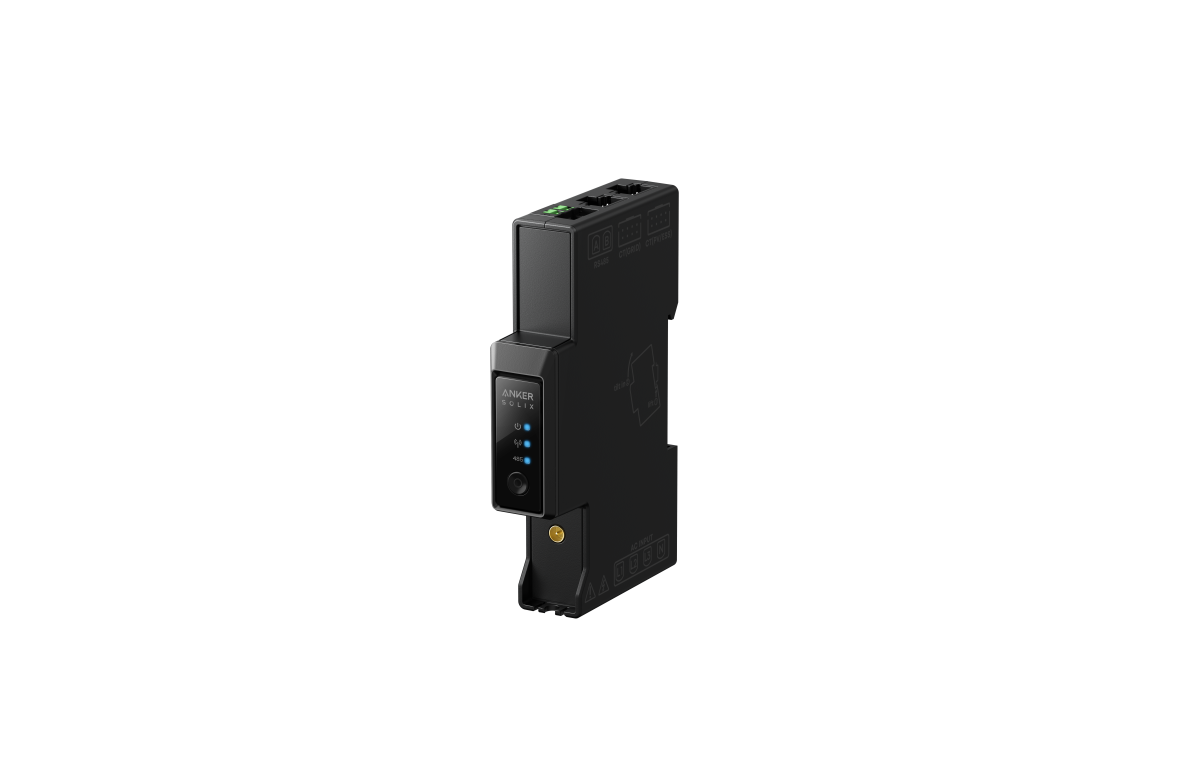

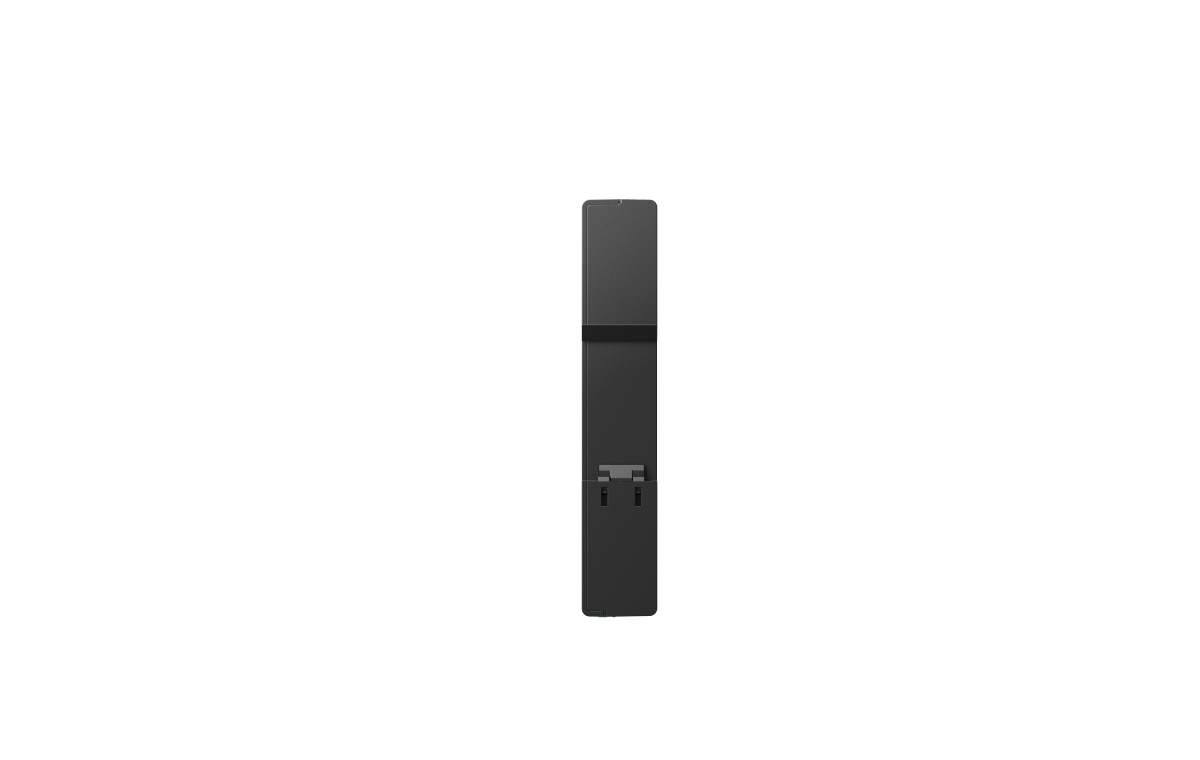

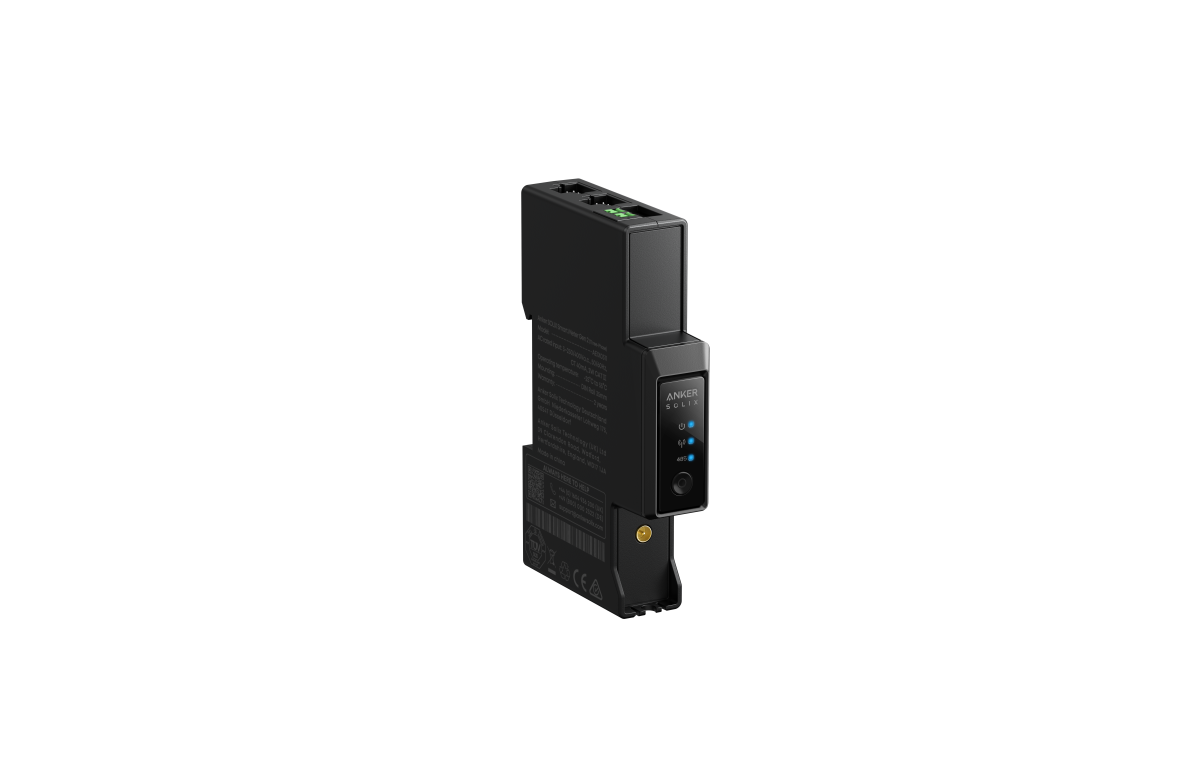

ANKER SOLIX SMARTMETER GEN 2 - Triphasé

Description

Rôle du Smart Meter Anker SOLIX Gen 2 dans votre installation triphasée

Votre maison est raccordée en triphasé : trois phases distinctes alimentent votre tableau électrique, et votre production solaire peut se répartir différemment sur chacune d'elles. Sans mesure dédiée sur ces trois phases, votre batterie Anker SOLIX ne dispose d'aucun moyen de savoir quel surplus est disponible, ni à quel moment l'utiliser. Elle fonctionne alors en mode programmé : plages horaires fixes, tarif heures creuses, cycles EDF Tempo selon les jours de couleur. C'est fonctionnel, mais la batterie reste aveugle aux variations de production solaire qui se jouent heure par heure.

Le Compteur intelligent Anker SOLIX Gen 2 Triphasé résout ce problème. Installé dans votre tableau de répartition, il mesure en continu les flux d'énergie sur L1, L2 et L3 via trois pinces ampèremétriques CT (Current Transformer, capteurs à noyau fendu clipsables directement sur les câbles de phase). Ces mesures sont transmises à votre batterie Solarbank en moins de 3 secondes. La batterie ajuste alors sa charge ou sa décharge au watt près, sans aucune intervention manuelle.

Ce compteur active l'Anker Intelligence sur votre installation triphasée : l'algorithme embarqué dans la Solarbank exploite les données de mesure pour optimiser chaque cycle en fonction du profil de consommation du foyer et des tarifs d'électricité en vigueur. Aucun kilowattheure produit par vos panneaux n'est réinjecté gratuitement sur le réseau tant que la batterie peut l'absorber.

Le produit s'adresse à deux situations concrètes. Propriétaires d'une batterie Anker SOLIX Solarbank déjà installée en triphasé, qui veulent basculer du mode programmé à la captation dynamique du surplus. Nouveaux acheteurs qui montent un système Anker SOLIX complet en triphasé et souhaitent que l'autoconsommation intelligente soit opérationnelle dès la première journée.

Comment fonctionne le Smart Meter Anker SOLIX Gen 2 Triphasé

Le fonctionnement repose sur une chaîne de mesure physique sur les câbles de phase et une transmission multiprotocole vers la batterie. L'installation se déroule en cinq étapes.

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement. Retrait de la plaque frontale du tableau.

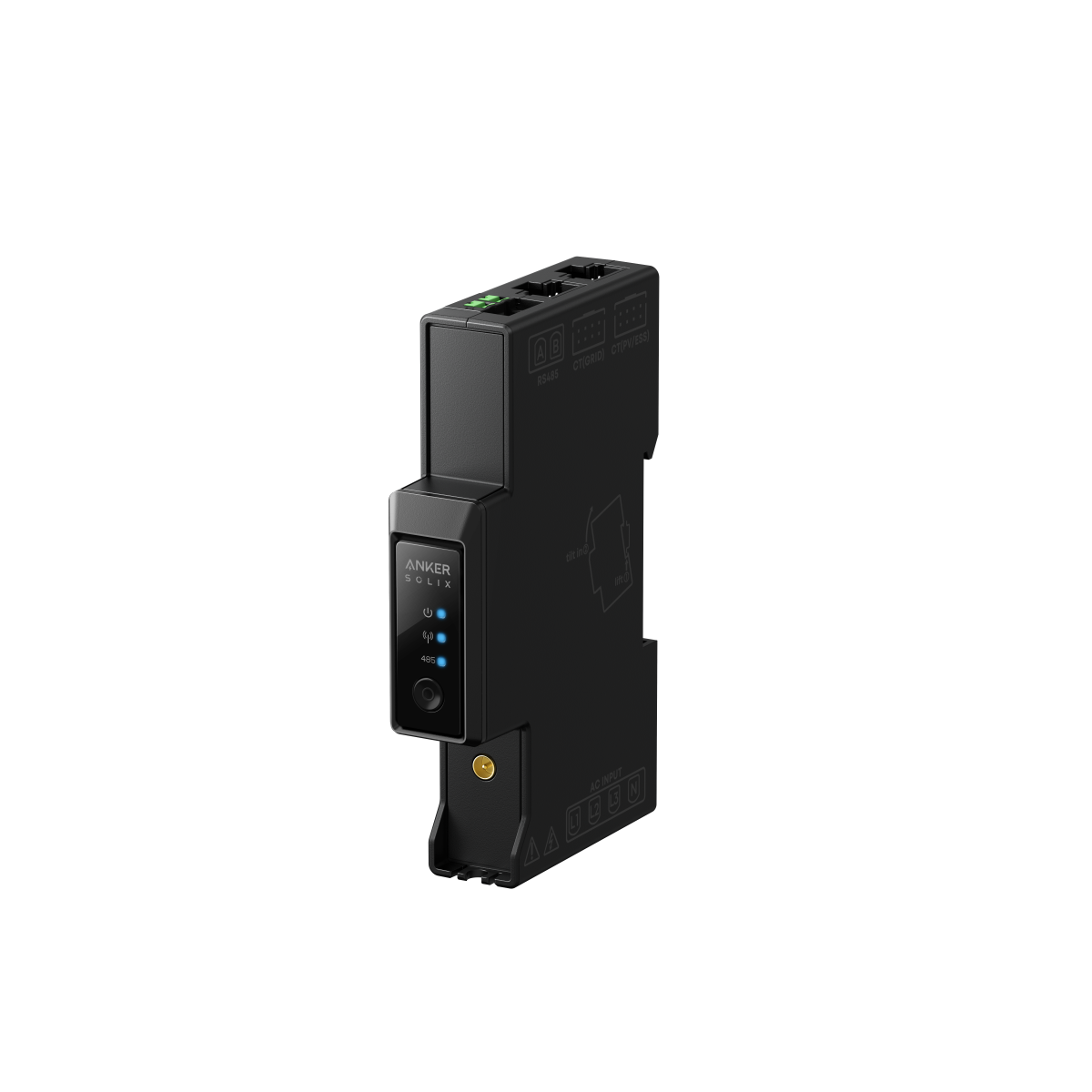

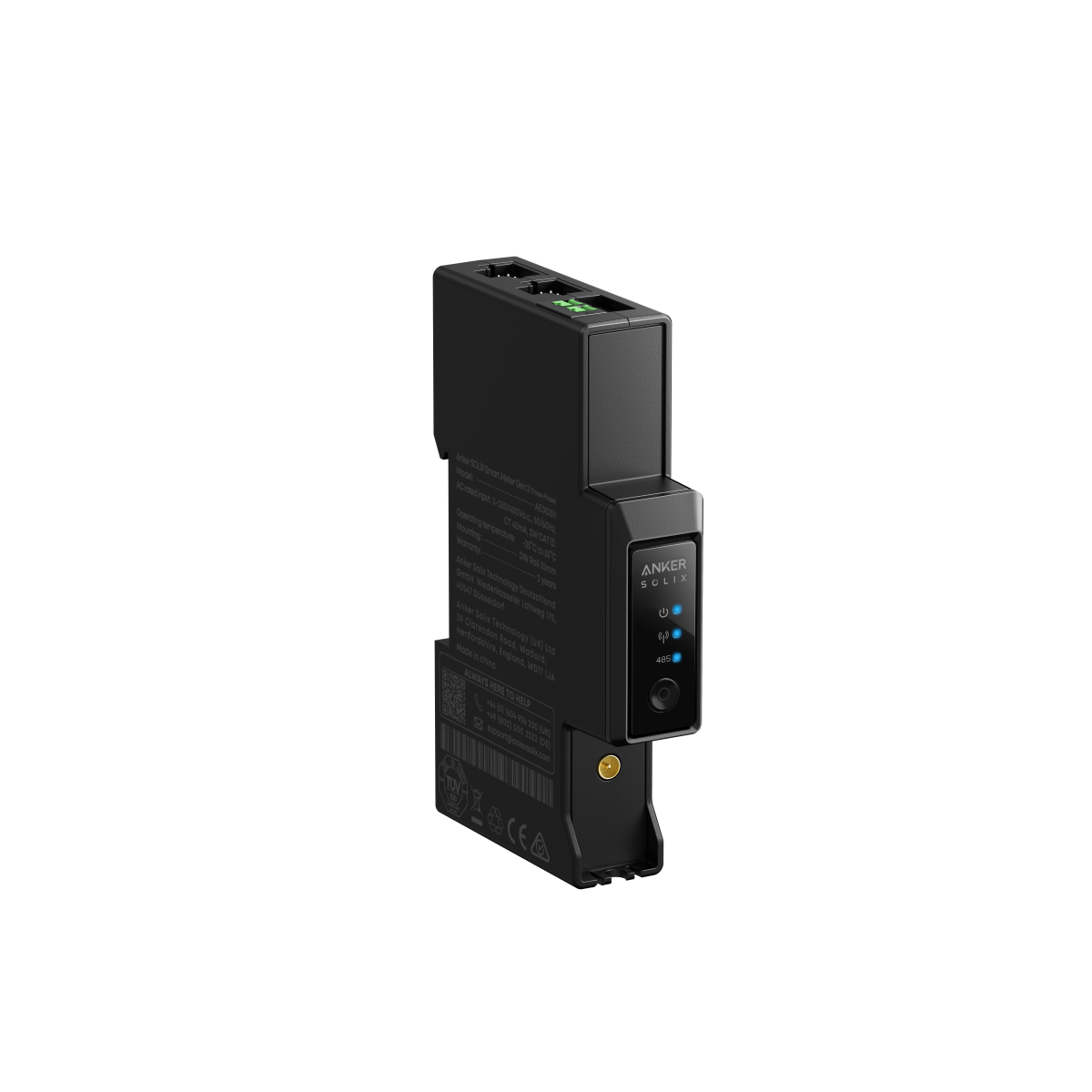

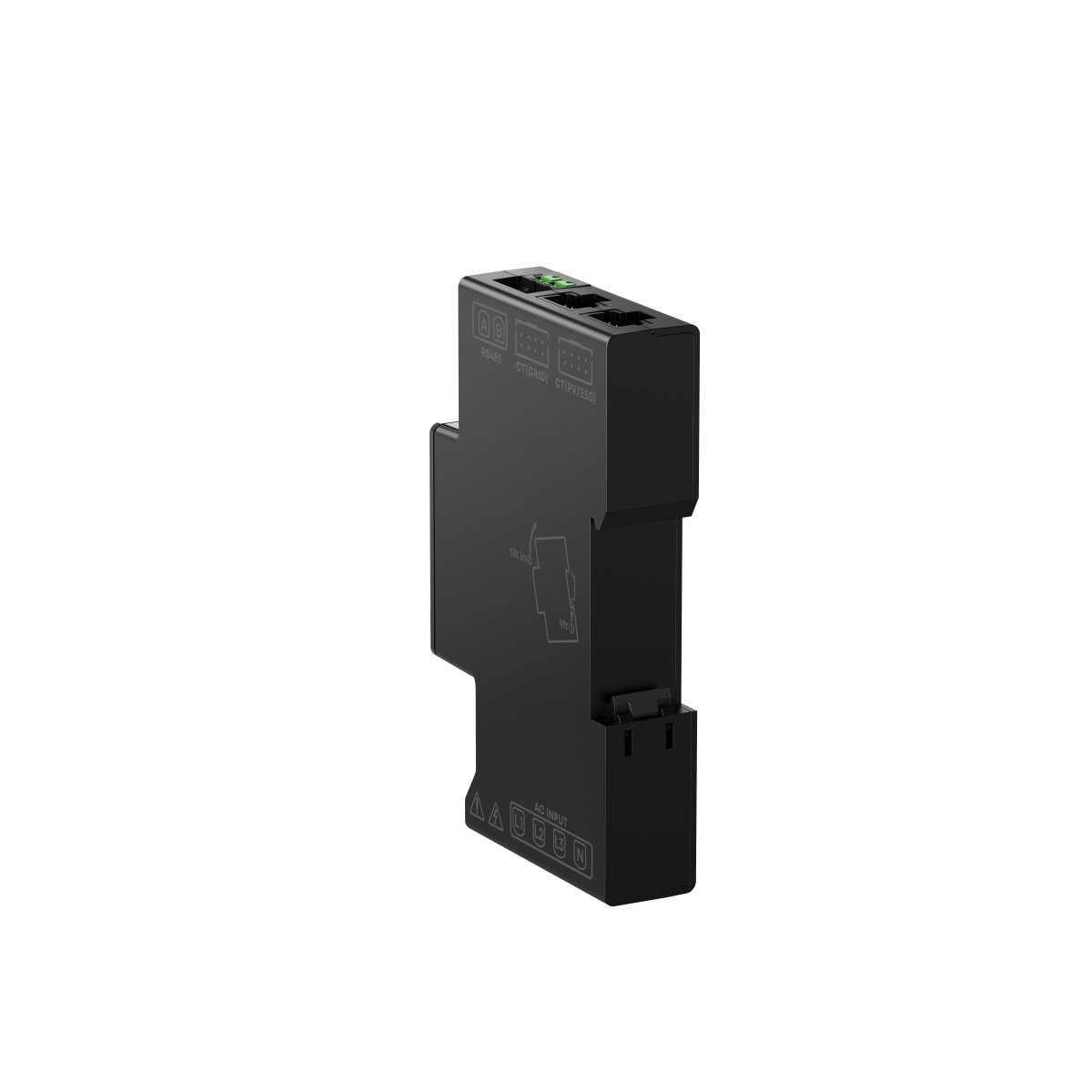

2. Fixation du compteur sur le rail DIN (rail de fixation standard 35 mm) par encliquetage. Le boîtier de 19 mm de large occupe 1 module DIN, soit deux fois moins d'espace que la génération précédente.

3. Identification des trois câbles de phase en sortie du Linky (L1, L2, L3). Connexion des fils aux bornes du compteur, sans outil, par simple insertion jusqu'au verrouillage automatique.

4. Ouverture de chaque pince CT à noyau fendu, clipsage sur le câble de phase correspondant (CT1 sur L1, CT2 sur L2, CT3 sur L3). La flèche directionnelle de chaque pince doit pointer du réseau vers la charge. Le compteur intègre une détection automatique des erreurs de câblage : il identifie et corrige les inversions de phase ou de sens des pinces CT, sans intervention supplémentaire.

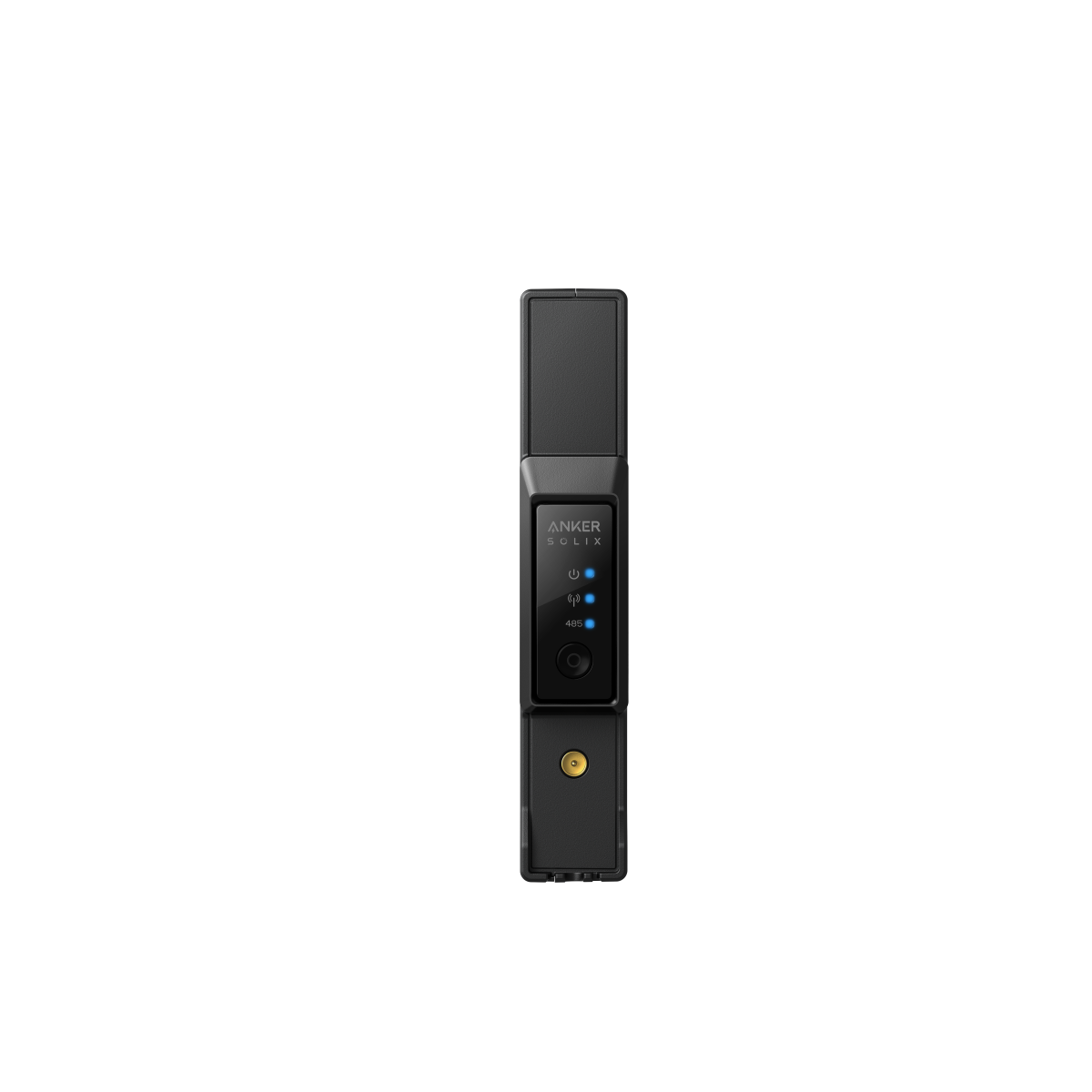

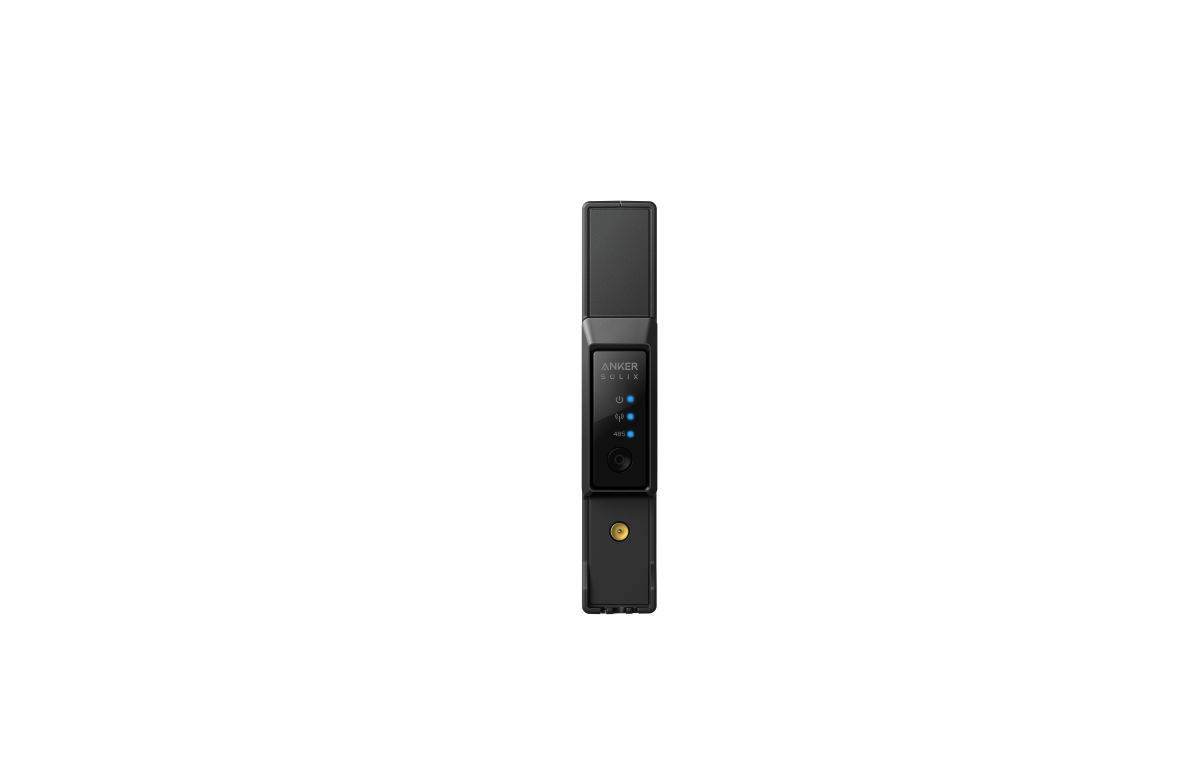

5. Mise sous tension, vérification des voyants LED, puis appairage à la batterie Anker SOLIX via l'application Anker SOLIX (iOS et Android).

Une fois opérationnel, le smart meter Gen 2 transmet les mesures de tension, de courant, de puissance et de flux importation/exportation sur les trois phases. La batterie reçoit la consigne dans un délai de 3 secondes et s'ajuste en conséquence, en continu, 24 heures sur 24.

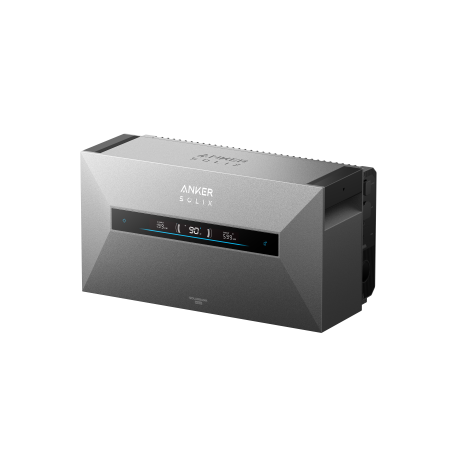

La version triphasée Gen 2 ouvre également deux fonctions avancées disponibles avec les Solarbank 4 E5000 Pro et Solarbank Max AC : la surveillance double circuit (un second point de mesure TC permet de suivre simultanément le réseau principal et un système photovoltaïque existant en toiture) et la protection active des circuits de dérivation (détection des surintensités avec réduction adaptative de la puissance de sortie en cas de risque).

Compteur intelligent Anker SOLIX et Linky : deux rôles qui ne se confondent pas

La question revient régulièrement lors de l'achat : ce compteur Anker va-t-il remplacer mon Linky ? La réponse est non, et la distinction mérite d'être posée clairement.

Votre compteur Linky est l'équipement officiel d'Enedis, installé en amont de votre tableau sur votre point de livraison. Il mesure votre consommation pour la facturation par votre fournisseur d'électricité. Vous n'en êtes pas propriétaire, et il ne pilote aucun équipement de votre installation.

Le Compteur intelligent Anker SOLIX Gen 2 est un compteur privé, acquis par vous et installé par votre électricien dans votre tableau électrique, en aval du Linky. Il ne communique pas avec Enedis, ne modifie pas votre contrat, ne change rien à votre facturation. Sa seule fonction est de mesurer les flux pour piloter votre batterie Solarbank.

Les deux compteurs cohabitent sans interférence. Le Linky reste le compteur de facturation officiel d'Enedis. Le smart meter Anker SOLIX Gen 2 s'ajoute pour activer le mode autoconsommation intelligente et l'Anker Intelligence sur votre installation triphasée. Aucune démarche auprès d'Enedis n'est requise pour son installation.

Compatibilité avec votre installation

Batteries Anker SOLIX compatibles : le Compteur Gen 2 Triphasé pilote exclusivement les batteries de l'écosystème Anker SOLIX. Les batteries d'autres marques (Marstek, Zendure, Jackery, EcoFlow) ne sont pas pilotables par ce compteur, et un smart meter d'une autre marque ne pilote pas une Solarbank. L'écosystème est fermé, conçu pour fonctionner de façon intégrée.

Réseau électrique : triphasé 3P4W (3 phases + neutre). Pour une installation monophasée, le Compteur intelligent Anker SOLIX Gen 2 Monophasé est la version adaptée.

Tableau électrique : prévoir 1 module DIN libre (19 mm) sur le rail du tableau de répartition principal. La conception Snap-in Weidmüller permet le raccordement des conducteurs sans outil.

Calibre des pinces CT : le compteur est livré avec un kit de câbles TC triphasé 63 A (trou de 10 mm). Si le disjoncteur principal est calibré à plus de 63 A, un kit TC 120 A (trou de 16 mm) doit être commandé séparément. Votre électricien pourra vérifier le calibre de votre disjoncteur de branchement lors de la visite.

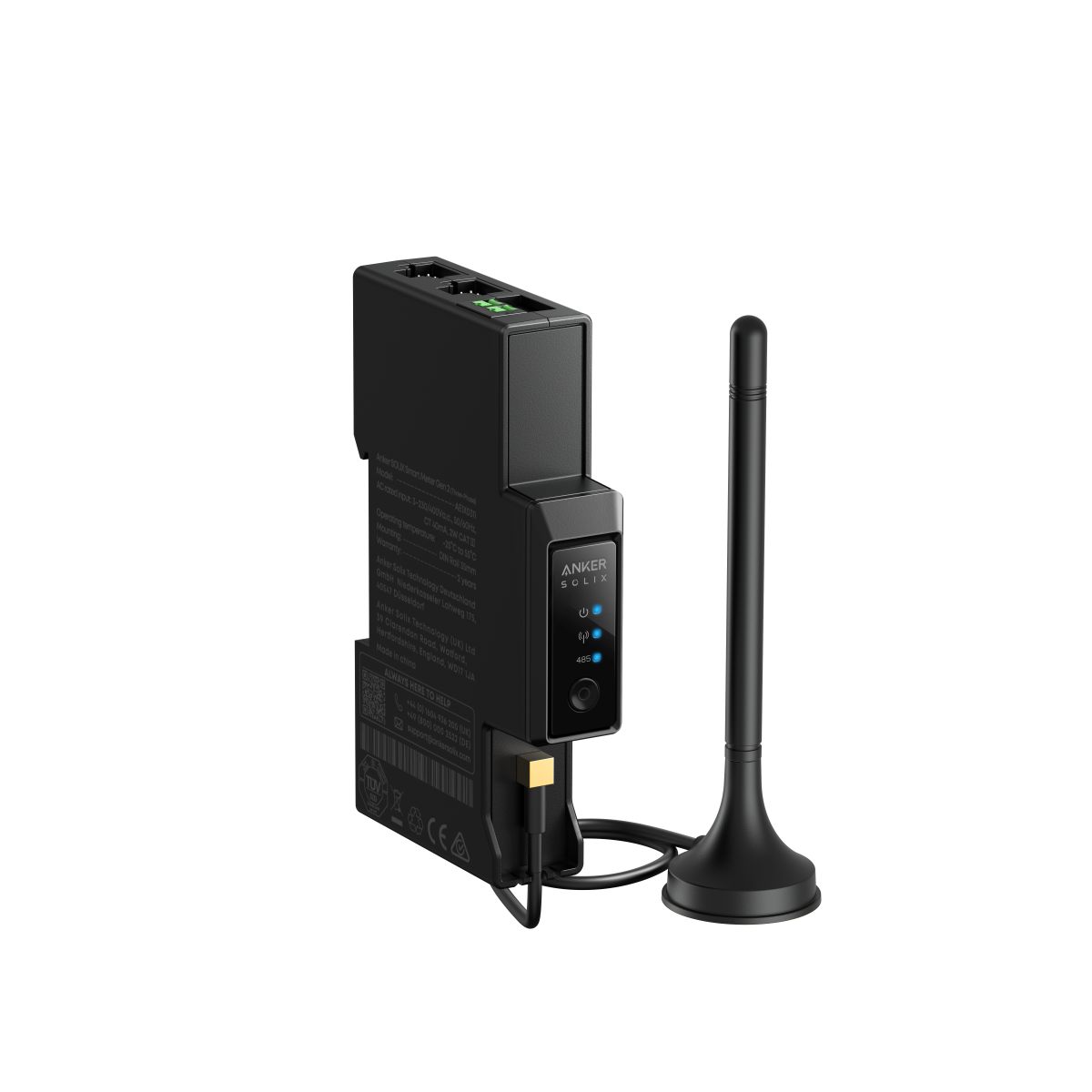

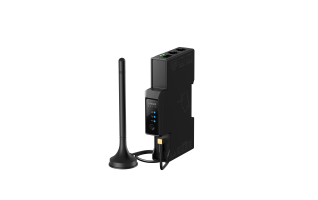

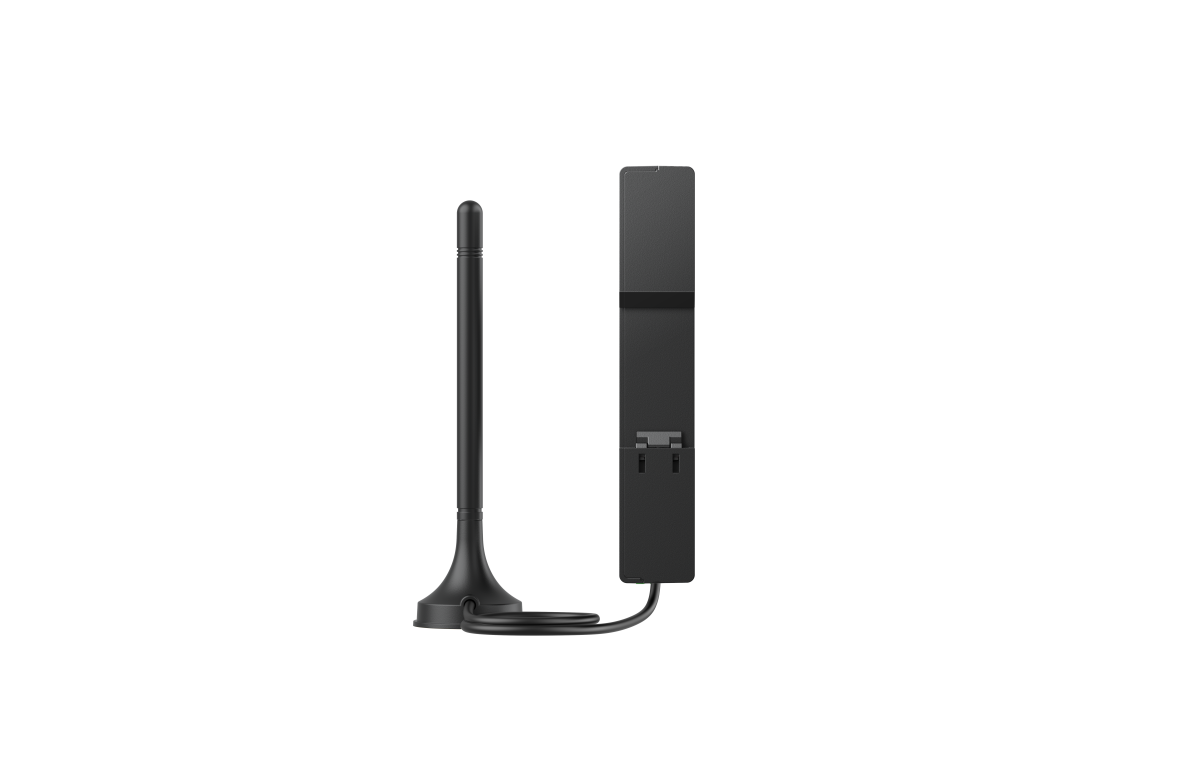

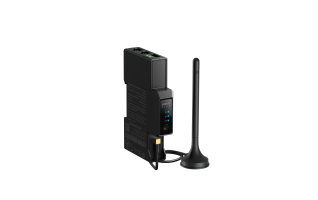

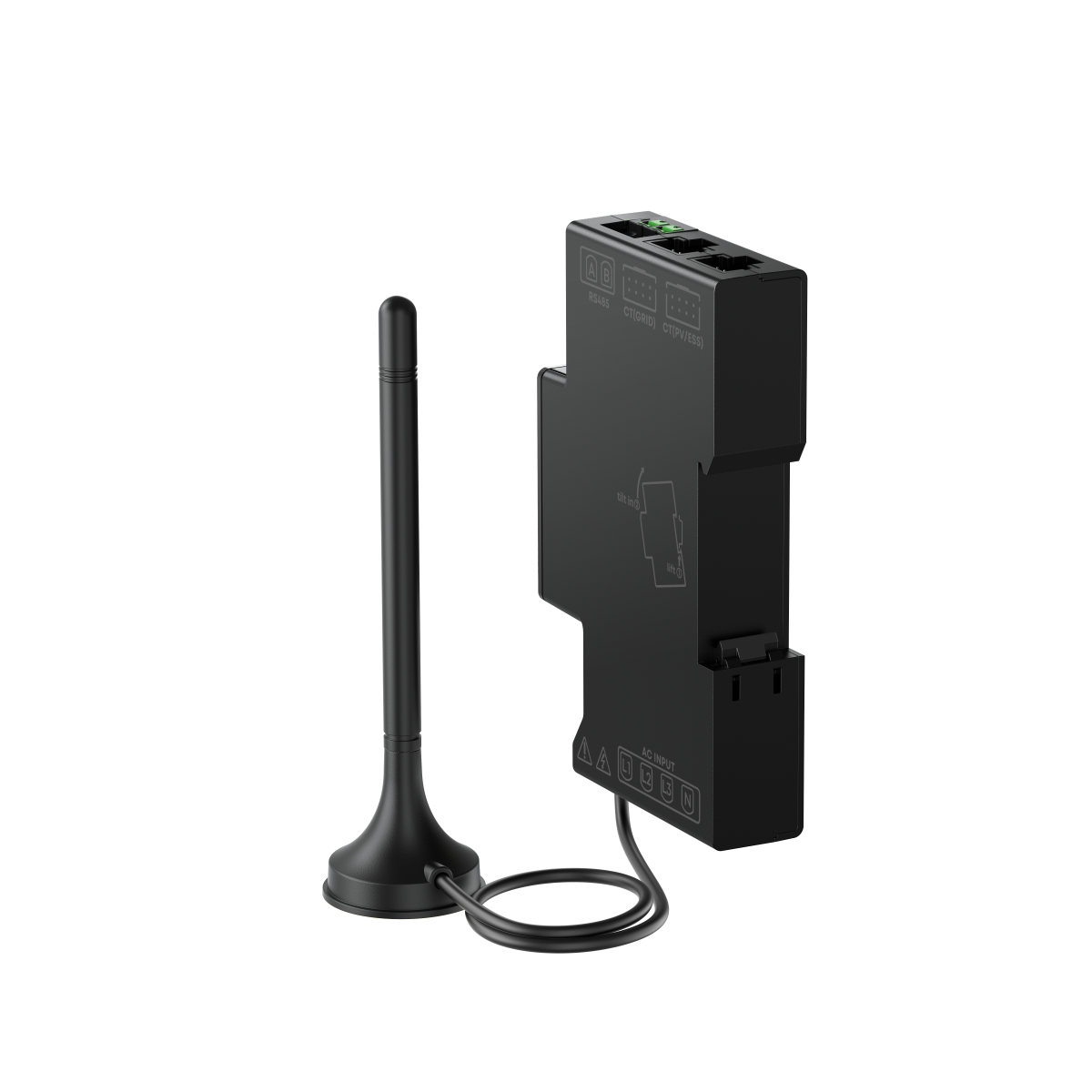

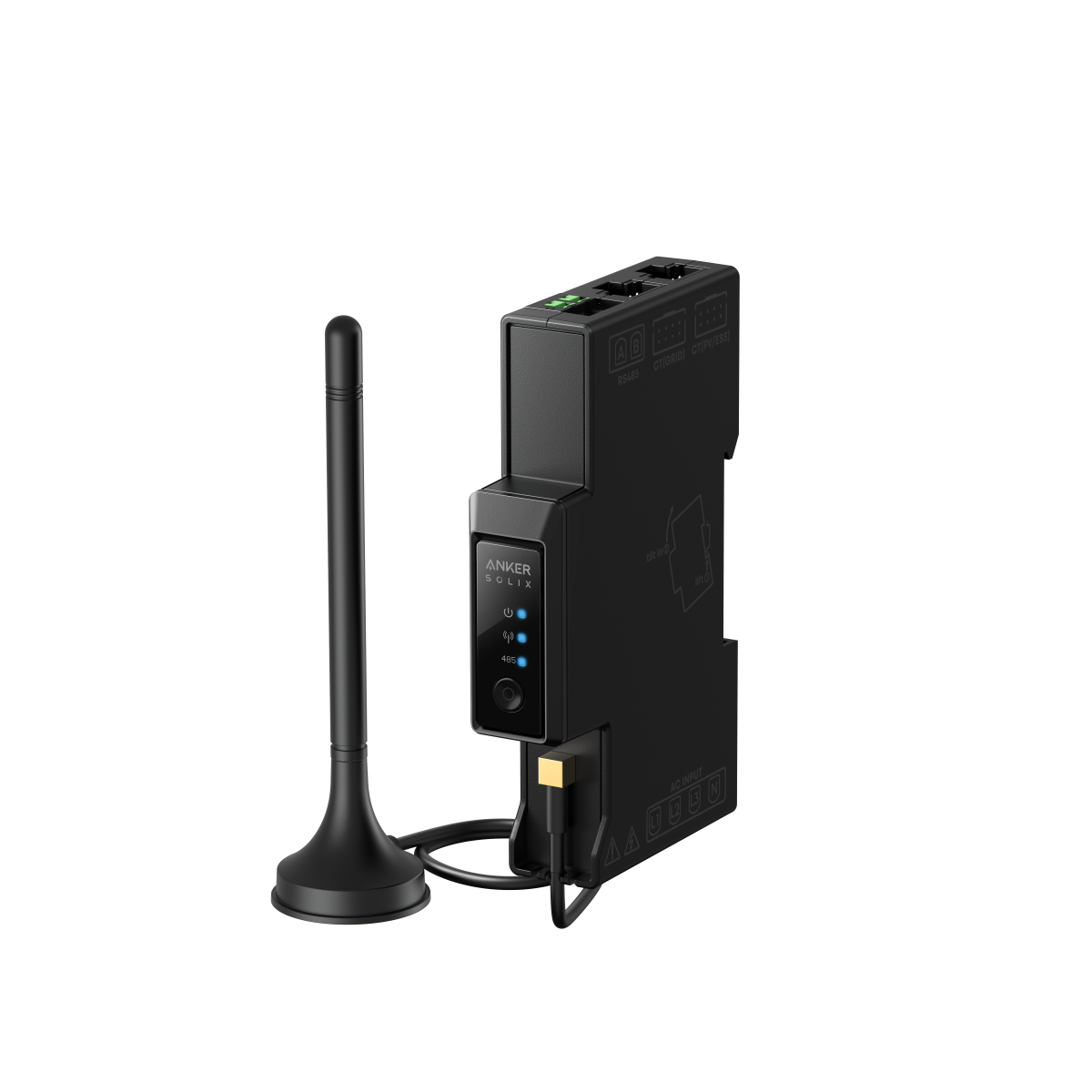

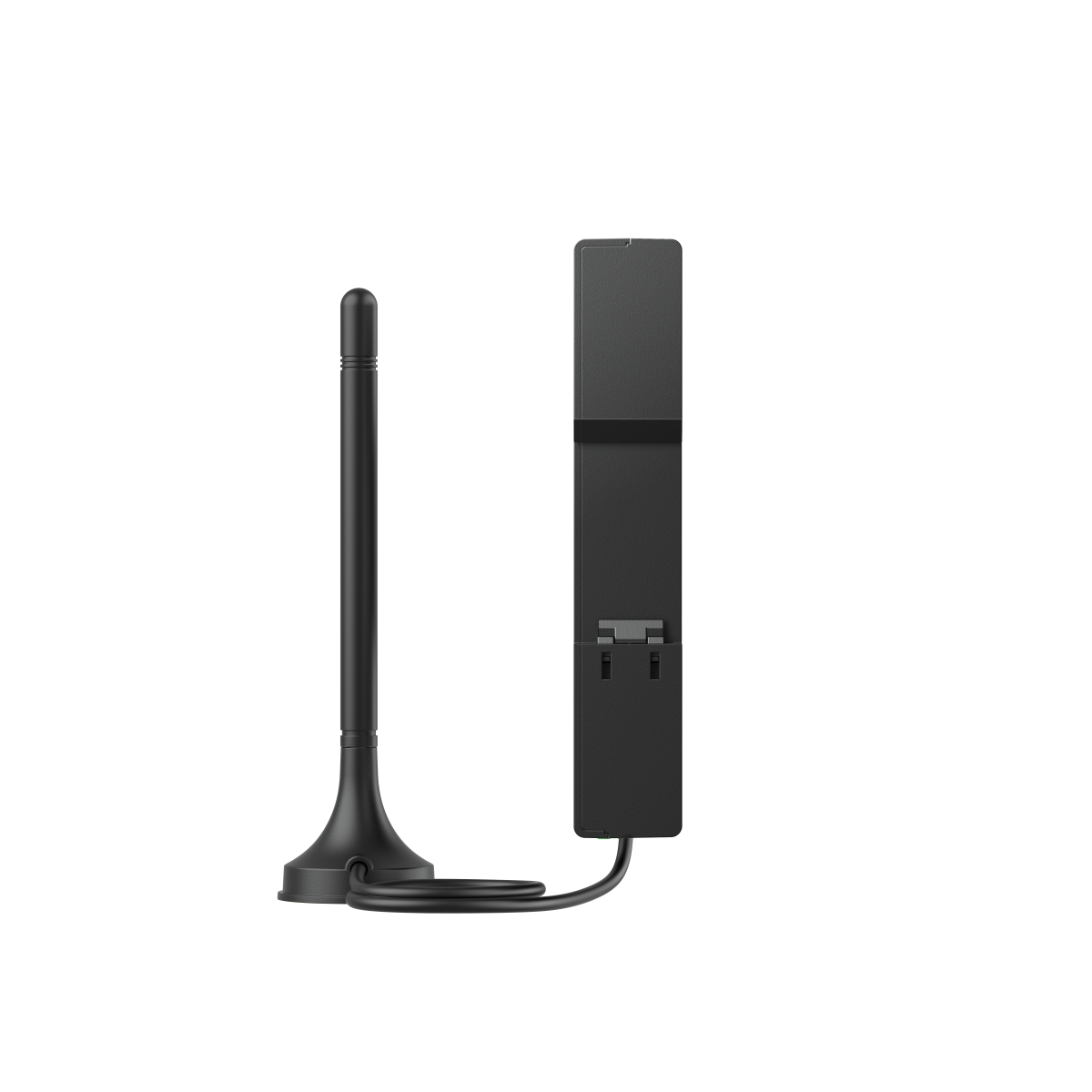

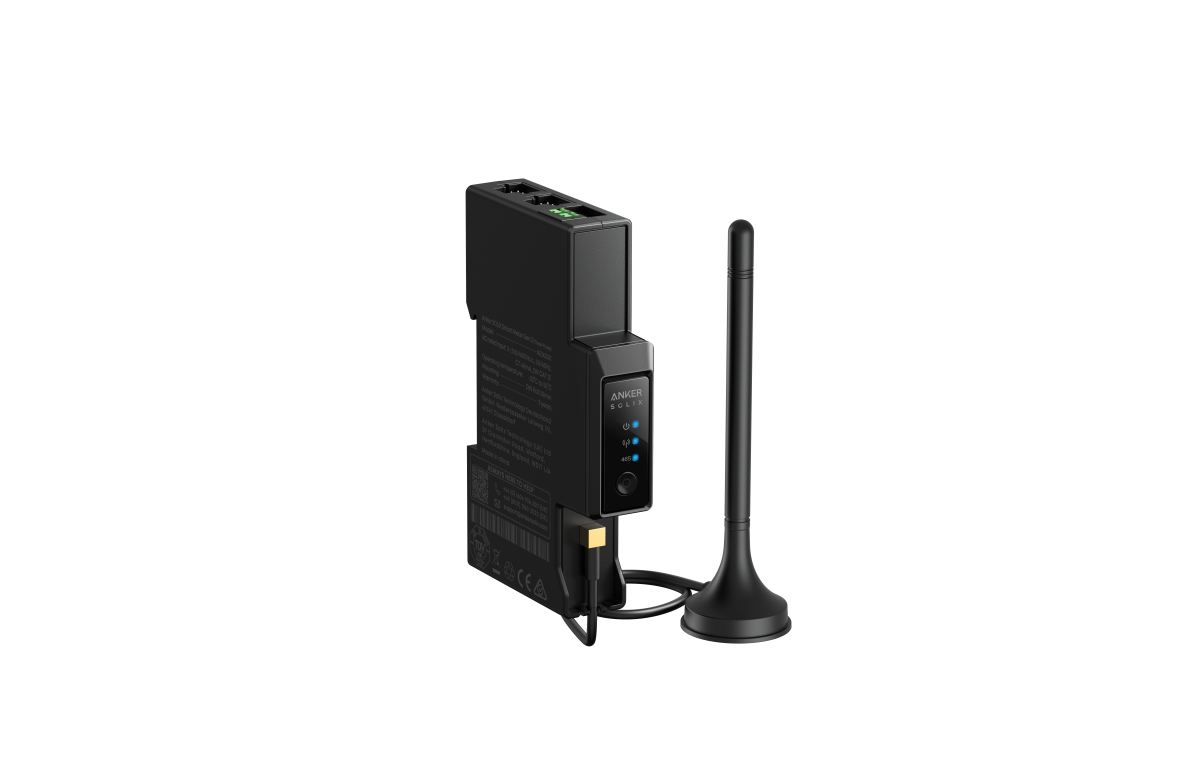

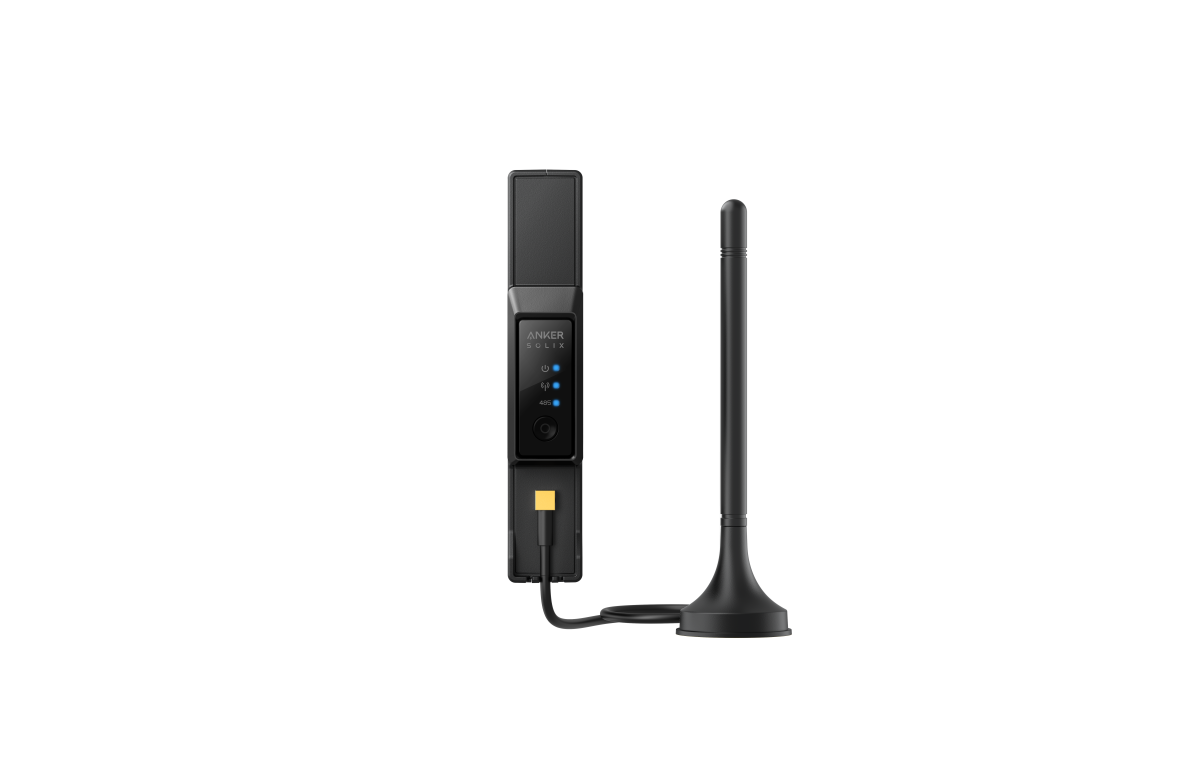

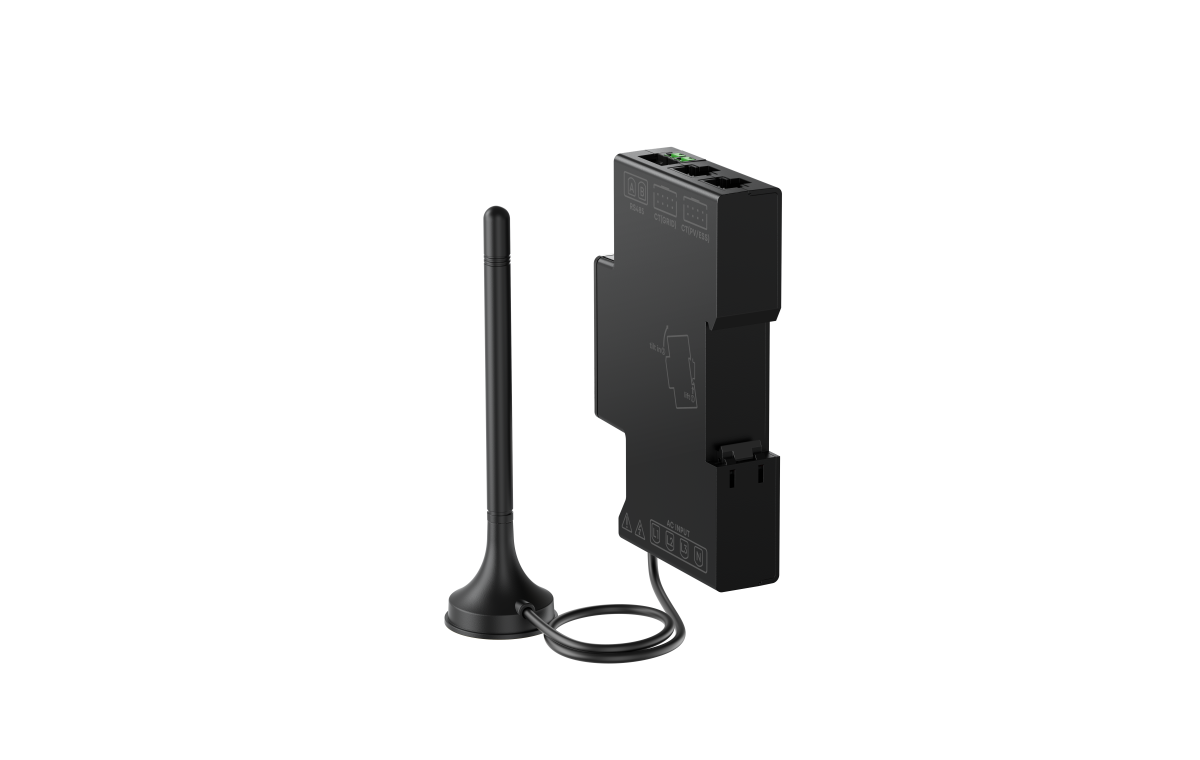

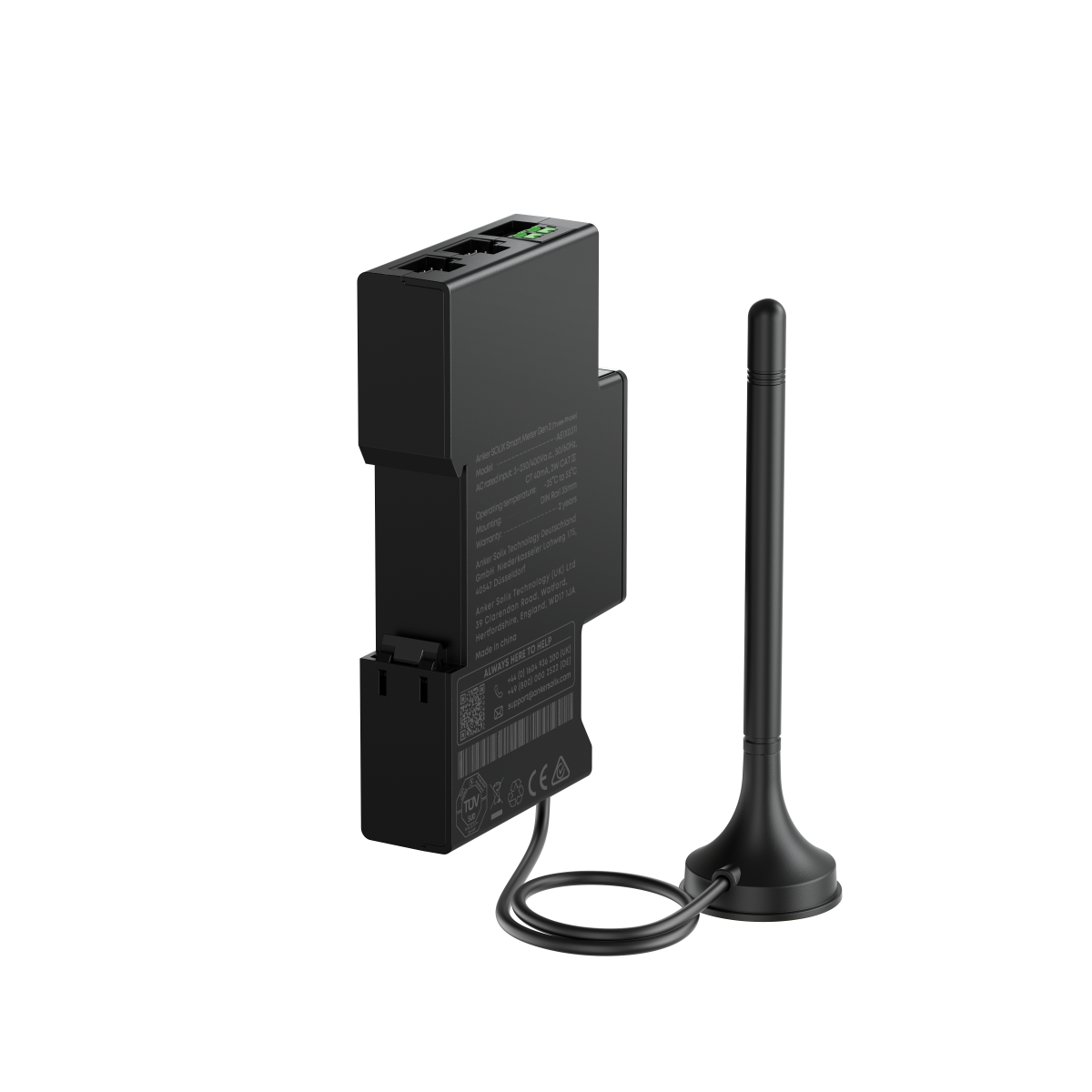

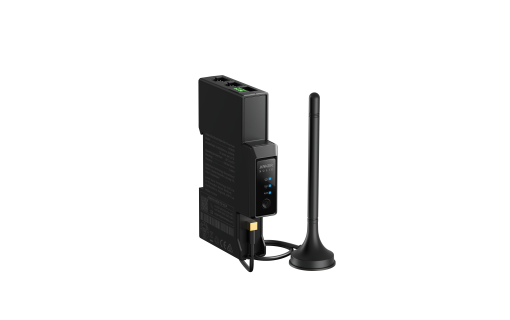

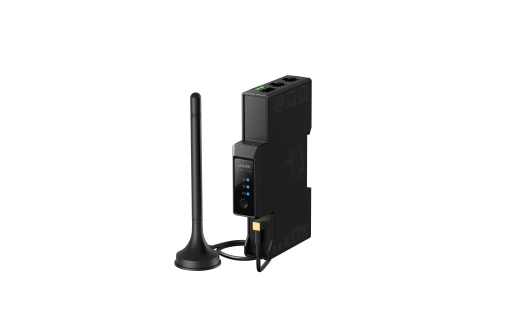

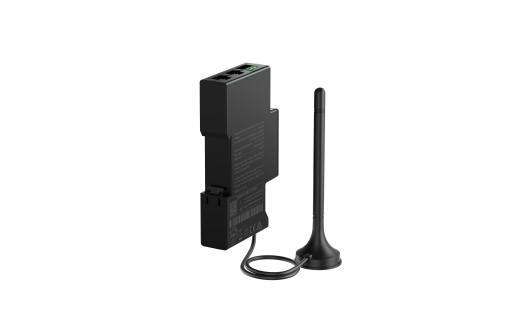

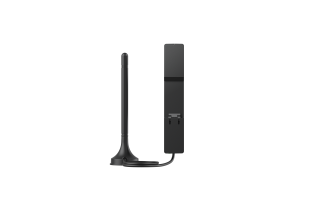

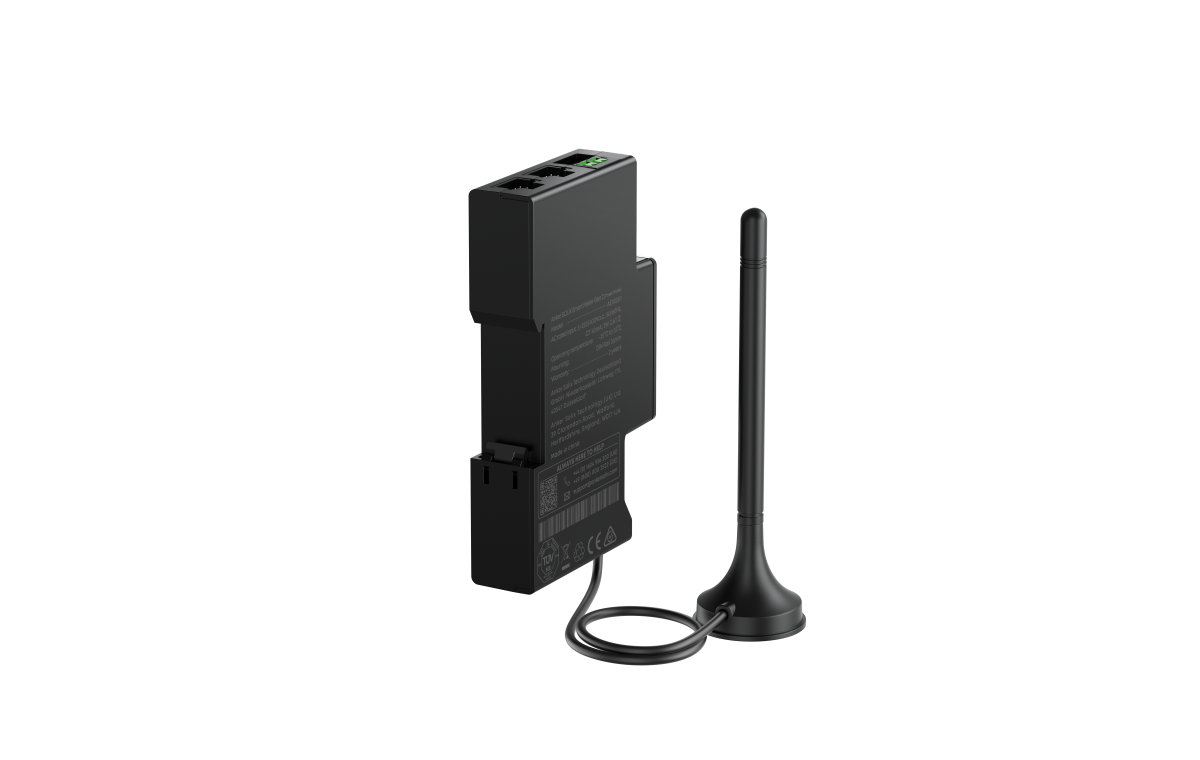

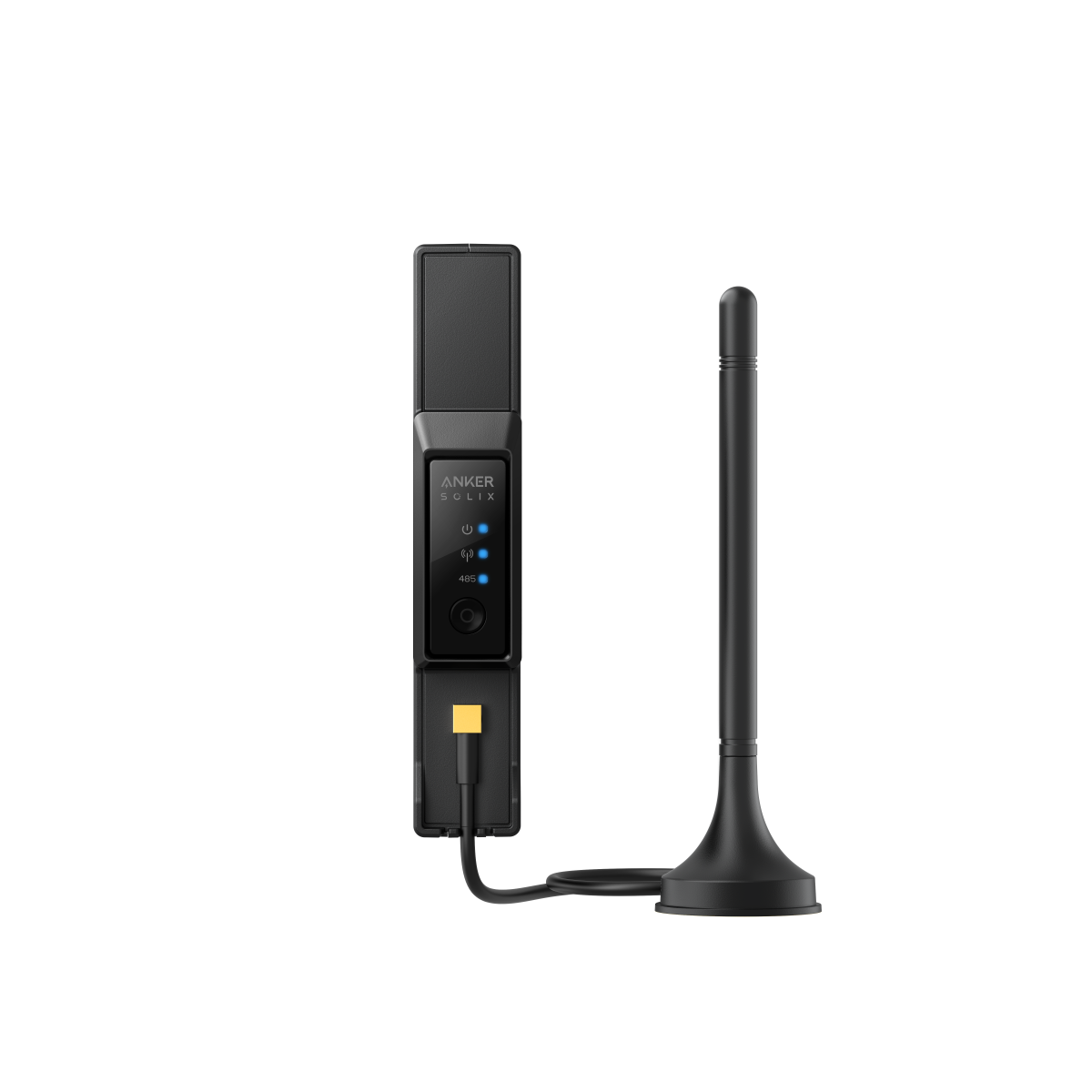

Connectivité : Wi-Fi 2,4 GHz avec antenne externe de 1,5 m fournie (fixation adhésif 3M double face), Bluetooth pour la configuration locale, RS485 pour les intégrations filaires. Compatibilité Home Assistant via Modbus-TCP et TCP/IP en réseau local, sans relais cloud.

Application : pilotage, suivi de production et historique via l'application Anker SOLIX (iOS et Android), la même que celle de la batterie. Le compteur n'a pas d'application dédiée.

Installation et sécurité

Installation réservée à un électricien qualifié

Le Compteur intelligent Anker SOLIX Gen 2 Triphasé s'installe dans le tableau électrique principal sur rail DIN. Cette intervention est encadrée par la norme NF C 15-100 (norme française des installations électriques basse tension dans les locaux résidentiels). La mise hors tension préalable du tableau est obligatoire avant toute manipulation des câbles de phase ou des pinces CT.

Durée typique d'installation : 45 à 60 minutes pour un électricien expérimenté. La version triphasée demande un peu plus de temps que la version monophasée en raison des trois pinces CT à clipser et à orienter correctement sur les phases L1, L2 et L3.

Étapes d'installation

• Mise hors tension du tableau au disjoncteur de branchement, retrait de la plaque frontale.
• Fixation du compteur sur le rail DIN 35 mm par encliquetage (clip arrière intégré).
• Connexion des conducteurs L1, L2, L3 et N aux bornes du compteur, sans outil.
• Clipsage des trois pinces CT sur les câbles de phase (CT1/L1, CT2/L2, CT3/L3), flèche orientée vers la charge, fermeture jusqu'au clic de verrouillage.
• Fixation de l'antenne Wi-Fi externe (adhésif 3M fourni), remise sous tension.
• Appairage via l'application Anker SOLIX (scan du QR code, saisie du réseau Wi-Fi 2,4 GHz).

Le compteur Gen 2 intègre une correction automatique des erreurs de câblage : il détecte et corrige les inversions de phase (CT et conducteur L1/L2/L3 mal appariés) et les inversions de sens des pinces CT. Cette détection s'effectue au démarrage, sans manipulation supplémentaire.

Sécurité et conformité

Boîtier de 19 mm de large, durée de vie annoncée de 10 ans, garantie constructeur de 2 ans. Précision de mesure classe 1 (IEC) : ±1 % en tension, ±1 % en courant pour des valeurs comprises entre 1 et 120 A. Une auto-installation expose à des risques électriques sérieux et invalide la garantie constructeur. Anker recommande explicitement l'intervention d'un électricien professionnel qualifié.

Questions fréquentes sur le Compteur Anker SOLIX Gen 2 Triphasé

À quoi sert un compteur intelligent dans une installation solaire triphasée ?

Il mesure en temps réel les flux d'énergie sur chacune des 3 phases (L1, L2, L3) et transmet les consignes à votre batterie Anker SOLIX Solarbank. Sans smart meter, la batterie fonctionne en mode programmé (plages horaires, EDF Tempo) mais ne capte pas le surplus solaire produit au fil de la journée. Avec le compteur Gen 2 installé dans le tableau, la captation devient automatique, avec une réponse en moins de 3 secondes, et l'Anker Intelligence est activée.

Le smart meter remplace-t-il mon compteur Linky ?

Non. Le Linky reste votre compteur de facturation officiel d'Enedis. Le Compteur Anker SOLIX Gen 2 s'ajoute en complément dans votre tableau électrique pour piloter votre batterie Solarbank. Les deux compteurs cohabitent sans interférence, et aucune démarche auprès d'Enedis n'est liée à son installation.

Avec quelle batterie ce compteur est-il compatible ?

Exclusivement avec l'écosystème Anker SOLIX : Solarbank 2 AC, Solarbank 2 Pro, Solarbank 2 Plus, Solarbank 3 Pro, Solarbank 4 E5000 Pro et Solarbank Max AC. Les batteries d'autres marques ne sont pas pilotables par ce compteur intelligent.

Ce compteur fonctionne-t-il avec un système photovoltaïque existant en toiture ?

Oui, grâce à sa fonction de surveillance double circuit. Un second point de mesure TC (kit de câbles TC supplémentaire à acheter séparément) surveille le circuit photovoltaïque existant, tandis que le TC principal surveille le réseau du foyer. Cette fonction est disponible uniquement avec les Solarbank 4 E5000 Pro et Solarbank Max AC.

Quelle pince CT choisir : 63 A ou 120 A ?

Le compteur triphasé est livré avec un kit TC 63 A. Ce calibre convient si votre disjoncteur principal est calibré à 63 A ou moins. Si le courant d'entrée peut dépasser 63 A (abonnement supérieur), un kit TC 120 A doit être commandé séparément. Votre électricien peut vérifier cela directement sur votre tableau.

Ma batterie Anker SOLIX fonctionne-t-elle sans ce compteur ?

Oui, en mode programmé. Sans le Compteur Gen 2, la batterie Solarbank gère sa charge selon des plages horaires ou des tarifs paramétrés dans l'application Anker SOLIX. Elle reste opérationnelle, mais elle ne capte pas dynamiquement le surplus solaire et l'Anker Intelligence n'est pas activable en triphasé.
