Coffret de protection AC triphasé 12kW avec parafoudre Pour kit solaire autoconsommation

Description

Ce coffret AC permet de raccorder dans le respect de la norme UTE C15-712-1, un onduleur triphasé de puissance 12kW.

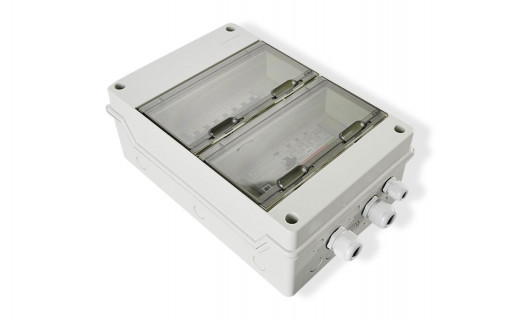

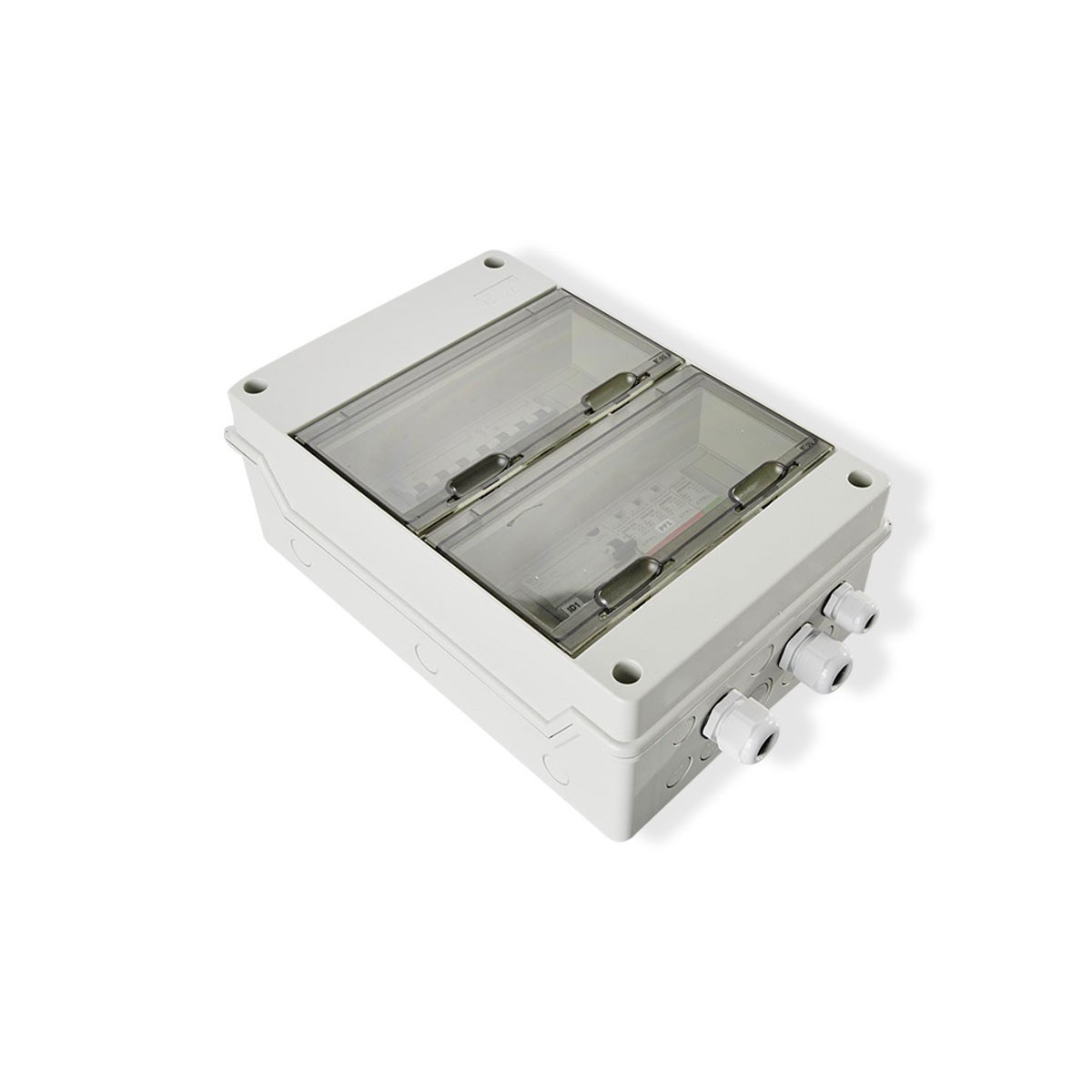

Coffret de protection AC

Nature du coffret : Coffret 24 modules IP65 – IK07 avec porte transparente en matière plastique ABS (anti-UV)

Protection : Inter- différentiel 25A / 30mA - 4P - Type Ai immunisé. Disjoncteur 20A - 4P - Courbe C – lcc- 6/10kA.

Protection du parafoudre : Disjoncteur 25A - 4P - Courbe C – lcc- 6/10kA.

Caractéristiques du parafoudre : Parafoudre AC - Type 2 - Réseau 3P+N débrochable - 230/400VAC - In : 20kA - Imax : 40kA - conforme NF EN 61 643-11.

Caractéristiques générales :

• Câblage de l'ensemble en HO7VK / Raccordement direct
• Porte réversible plombable et fond réversible
• Borniers IP2X clipsables en position haute ou basse

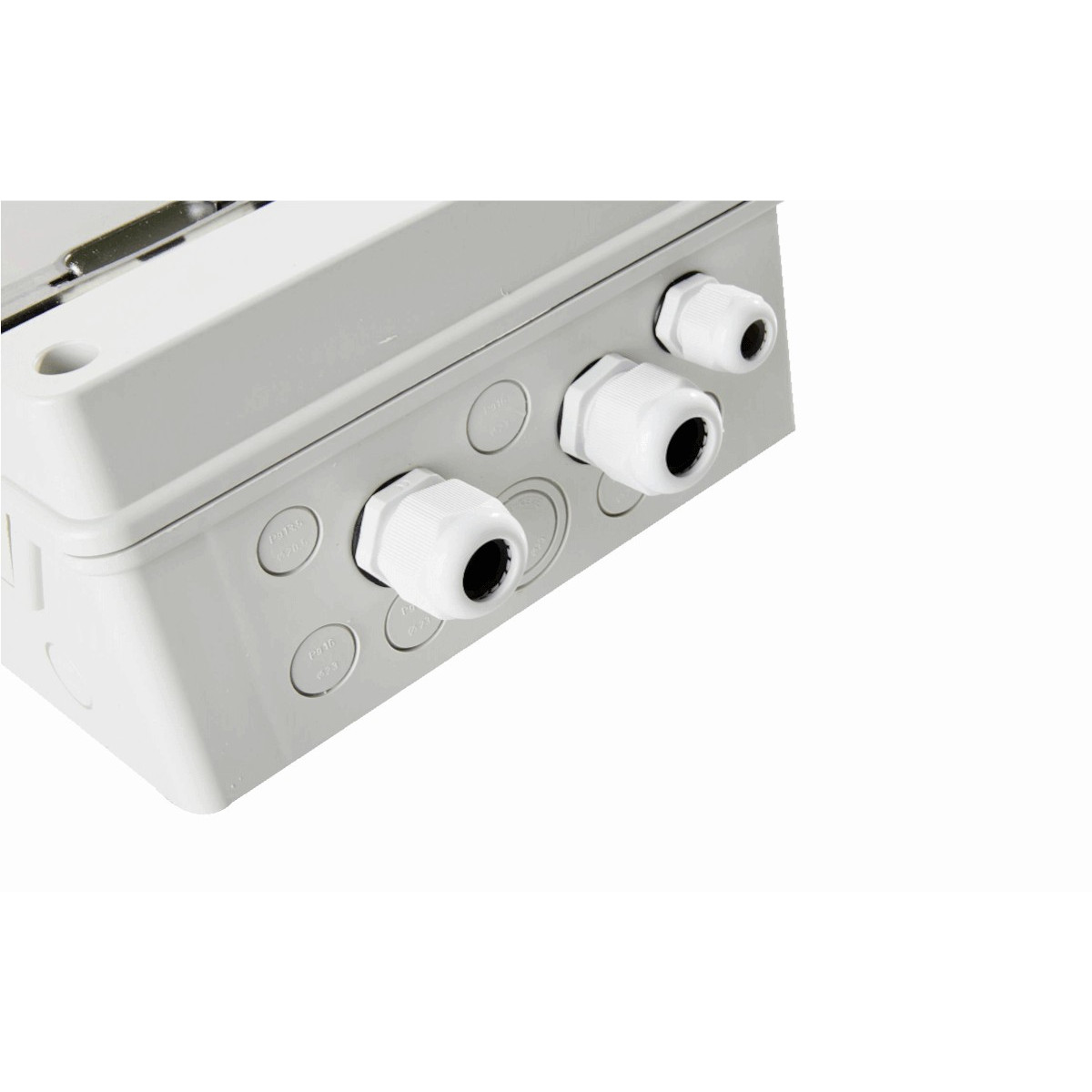

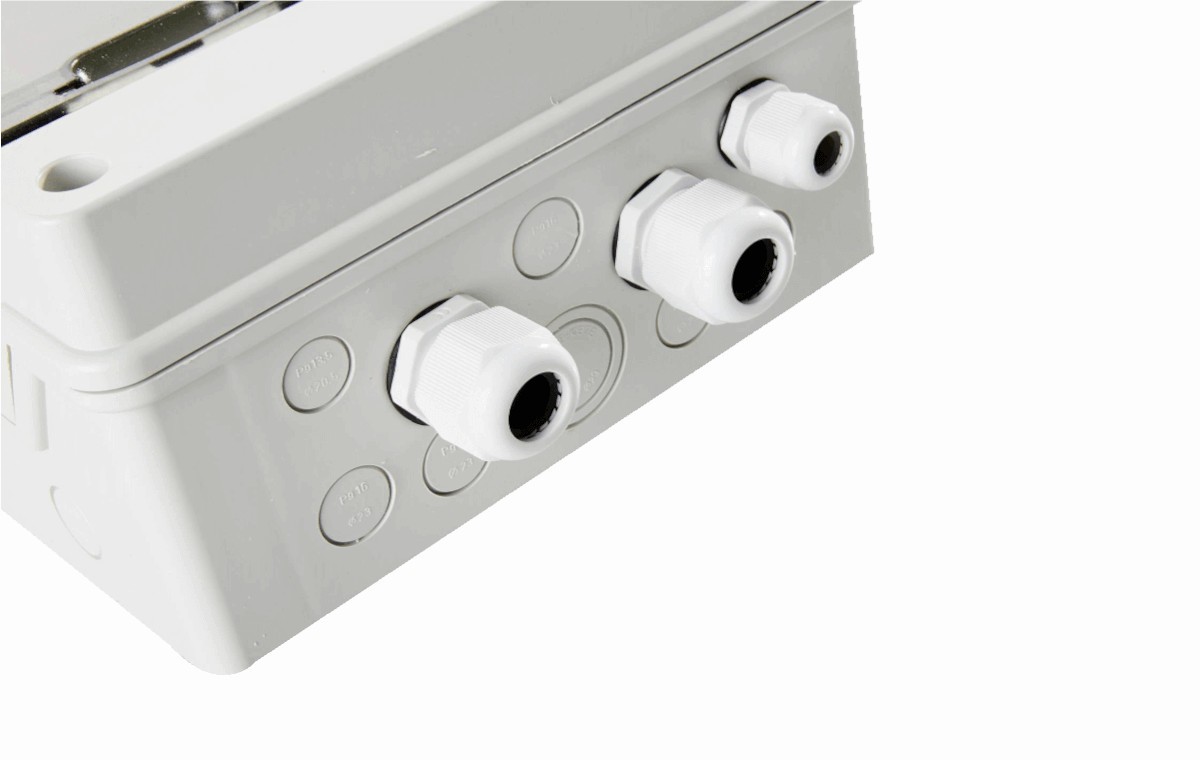

• Ensemble presse-étoupes- Fourniture du schéma électrique
• Conforme norme NFC-15-100 / UTE C15-712-1 (appliquée au 01/01/2011)
• Dimension H375xL250xP145mm Poids +- 2KG
• Contrôle qualité / Colisage carton individuel
• Dimension L 255 x H 205 x P 110 mm Poids +- 1.455kg
• Contrôle qualité

Compteur de production

Le compteur de production est câblé dans le coffret.

Caractéristiques techniques : Tension de référence : 3x230/380V (+/- 15%) / Courant de démarrage : 80 mA / Imax : 80 A / Consommation : 1.2 W / Température de fonctionnement : -10 à + 45°C / Sortie impulsion SO : 800 Imp/kWh / 18 à 27 Vcc / Imax : 27 mA

Précision et conformité : Classe 1 IEC 61036

Affichage : LCD : 7 digits dont une décimale

Diodes : Les diodes indiquent la consommation d'énergie. Plus elles clignotent rapidement plus il y a de consommation. Les diodes L1, L2 et L3 indiques la consommation sur les phases 1.

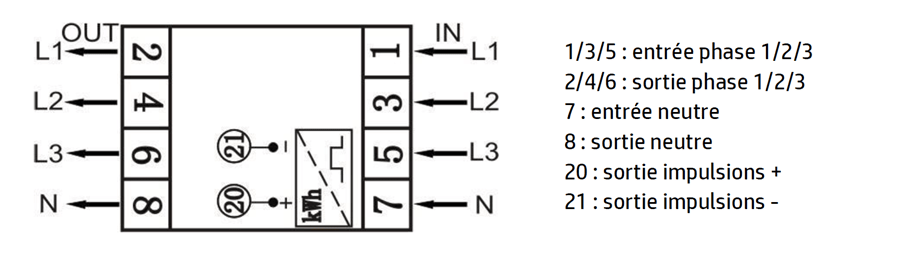

Branchement :

La sortie d'impulsion n'est pas branchée dans la plupart des applications. Elle sert à télé-relever le compteur à l'aide d'une carte d'acquisition.

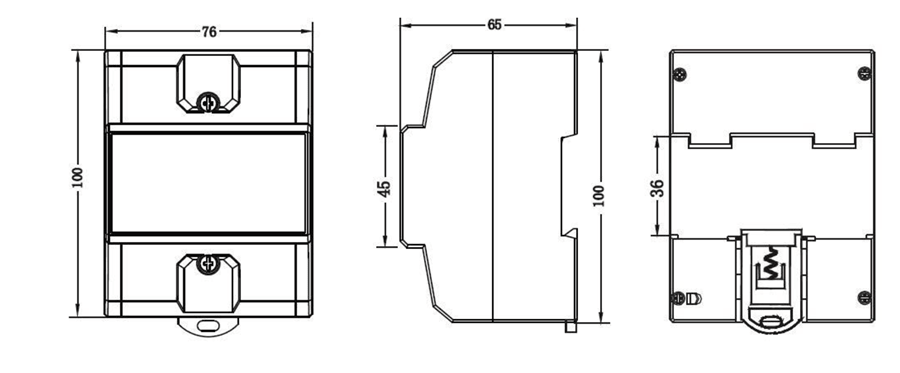

Dimensions :

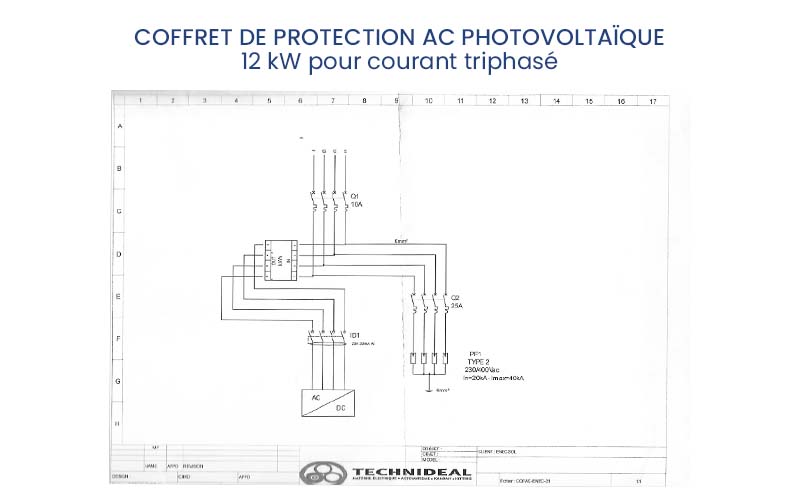

Schéma électrique :
