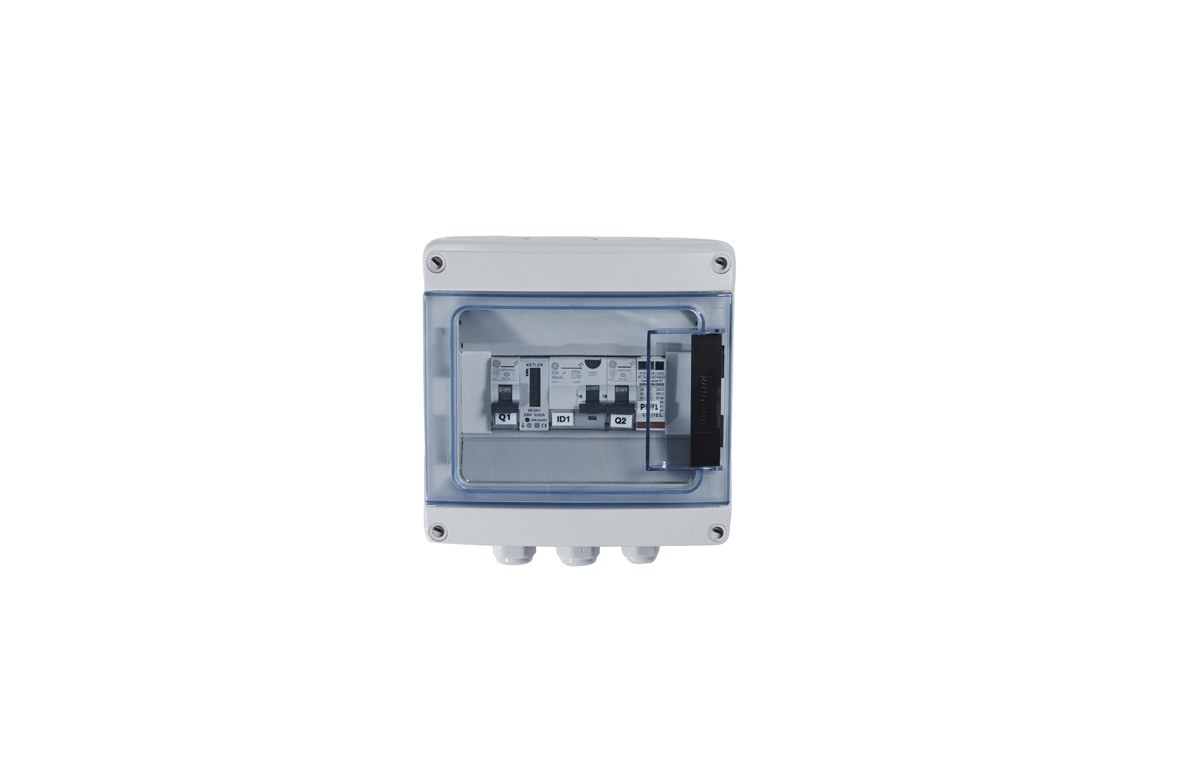

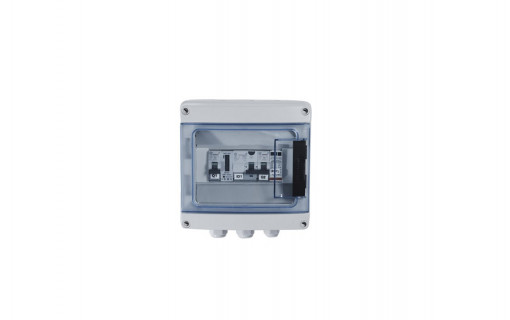

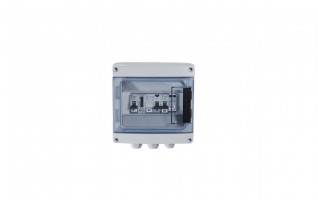

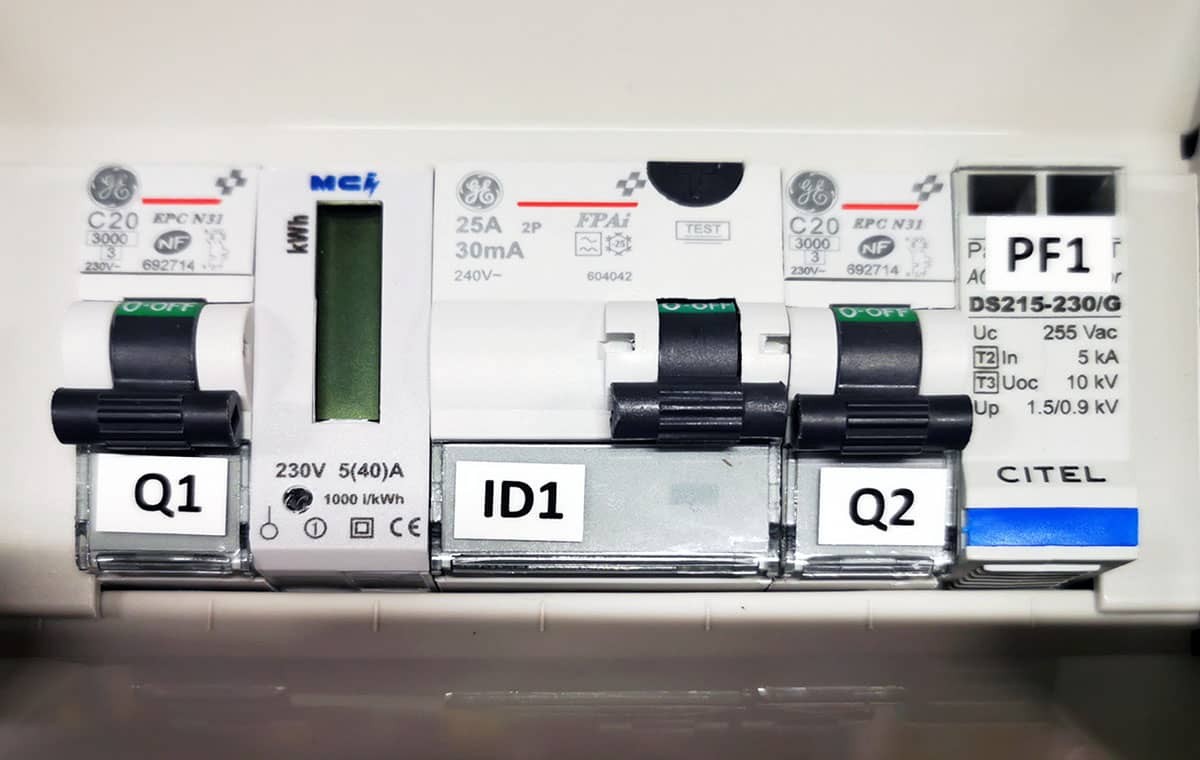

Coffret de protection AC monophasé 3kW

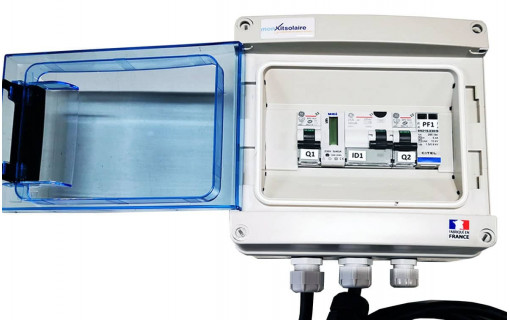

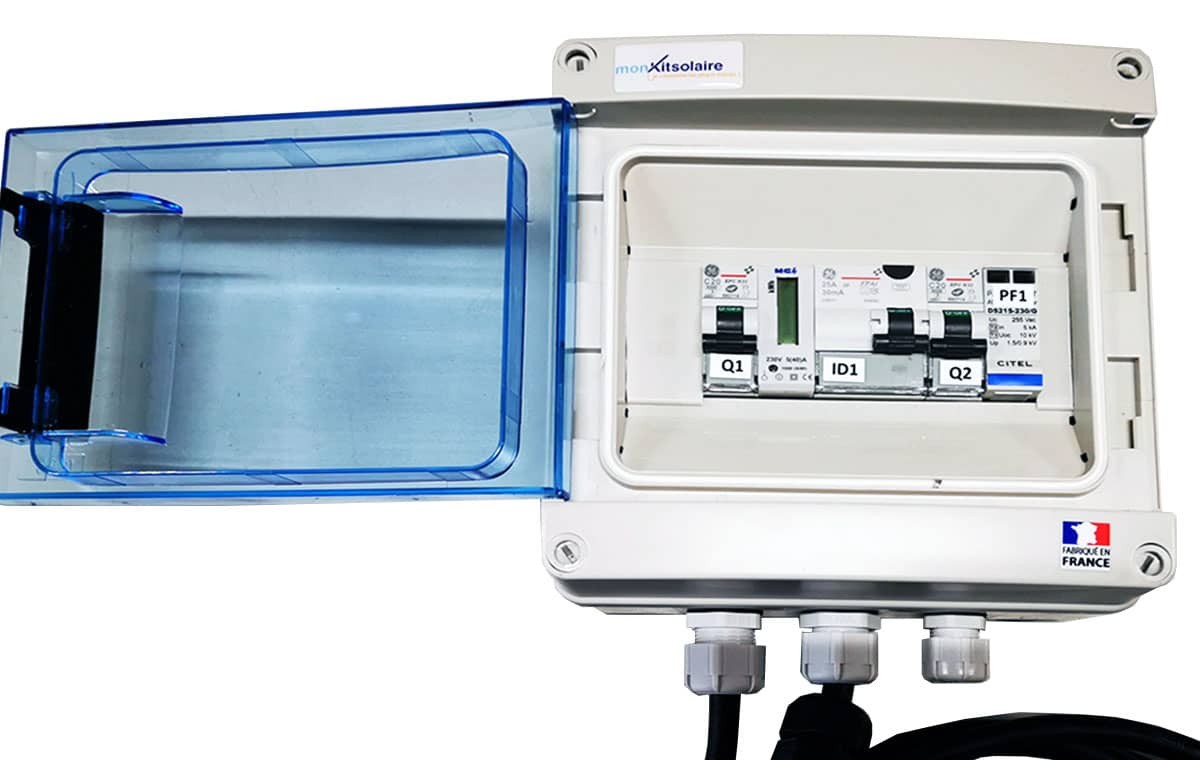

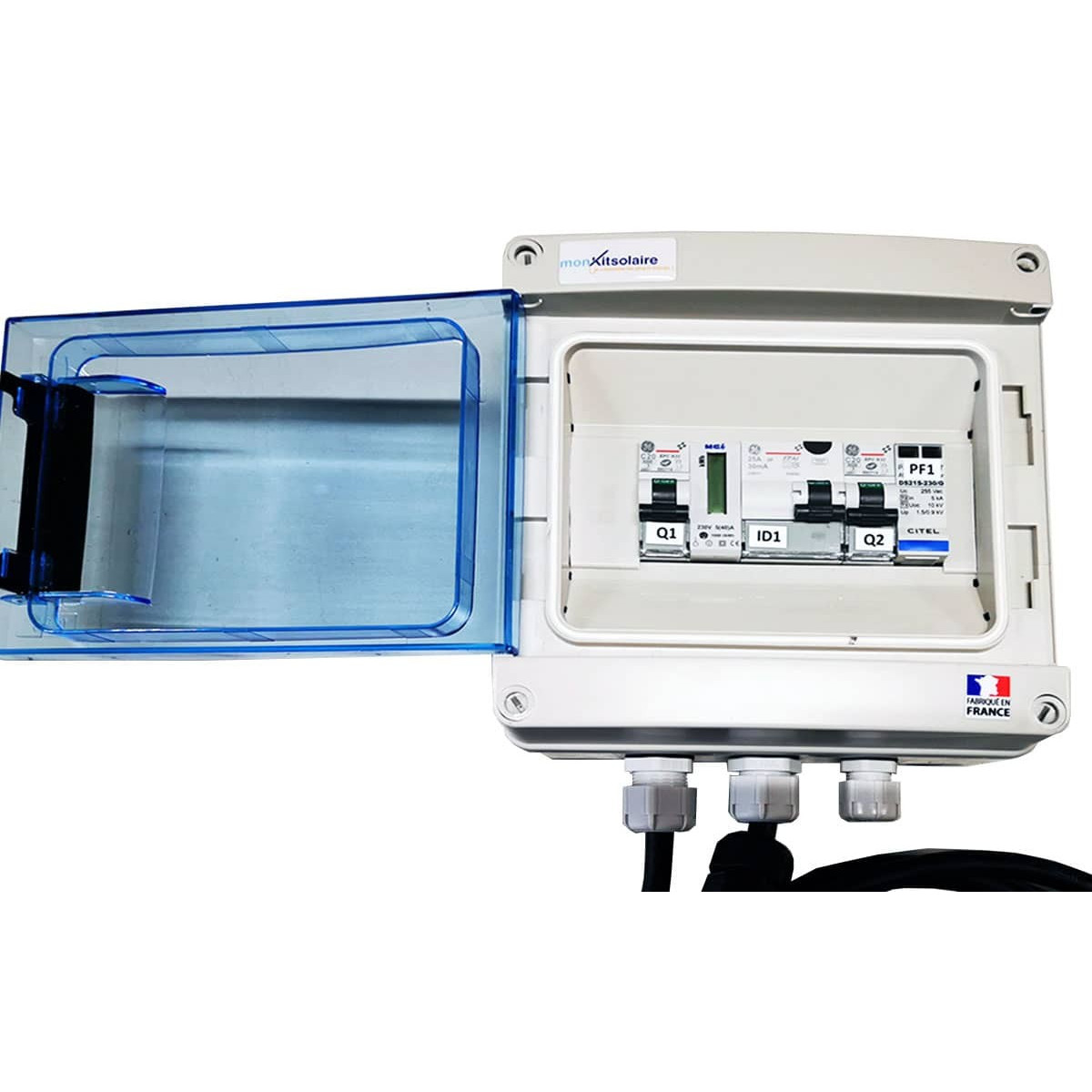

coffret de protection AC monophasé 3kW face

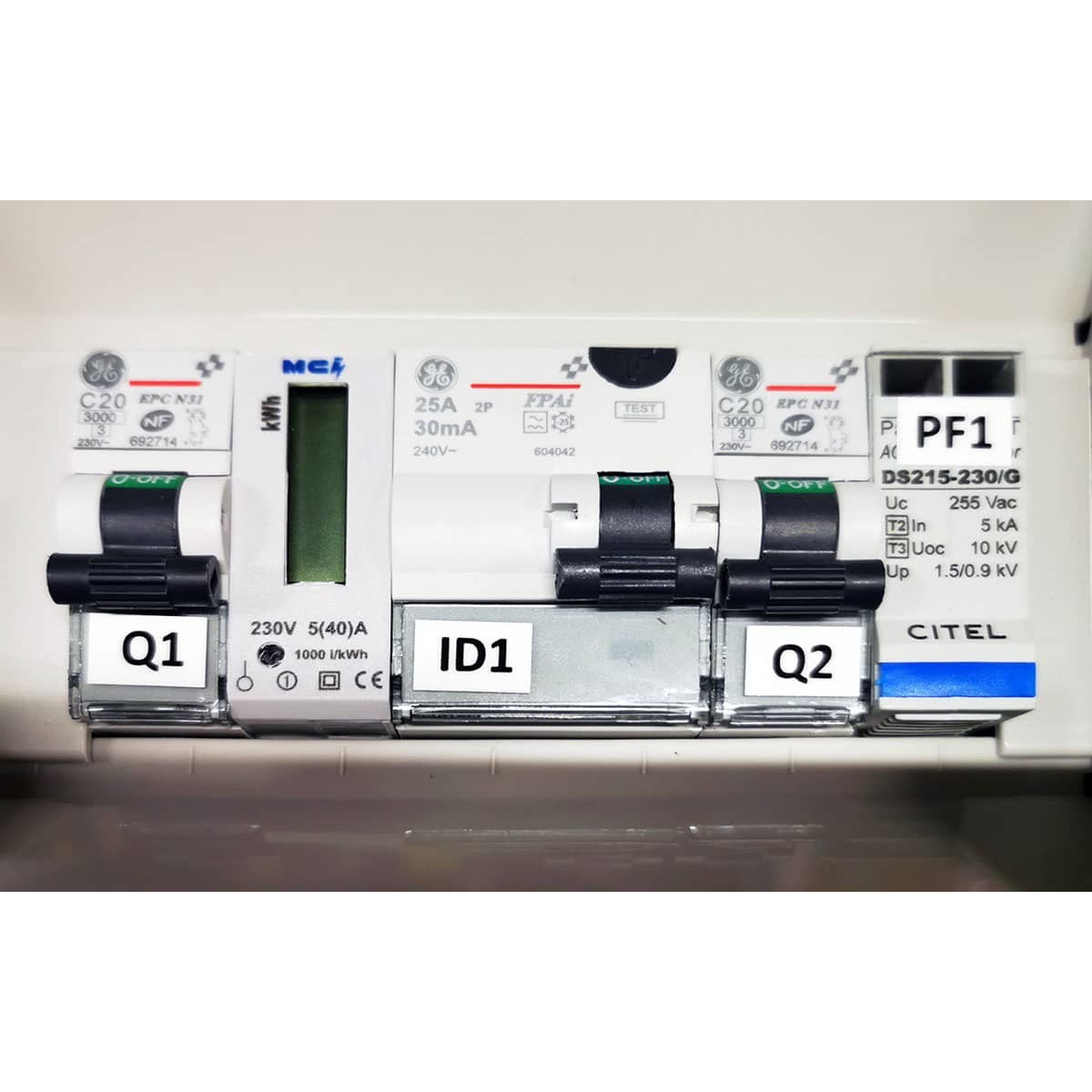

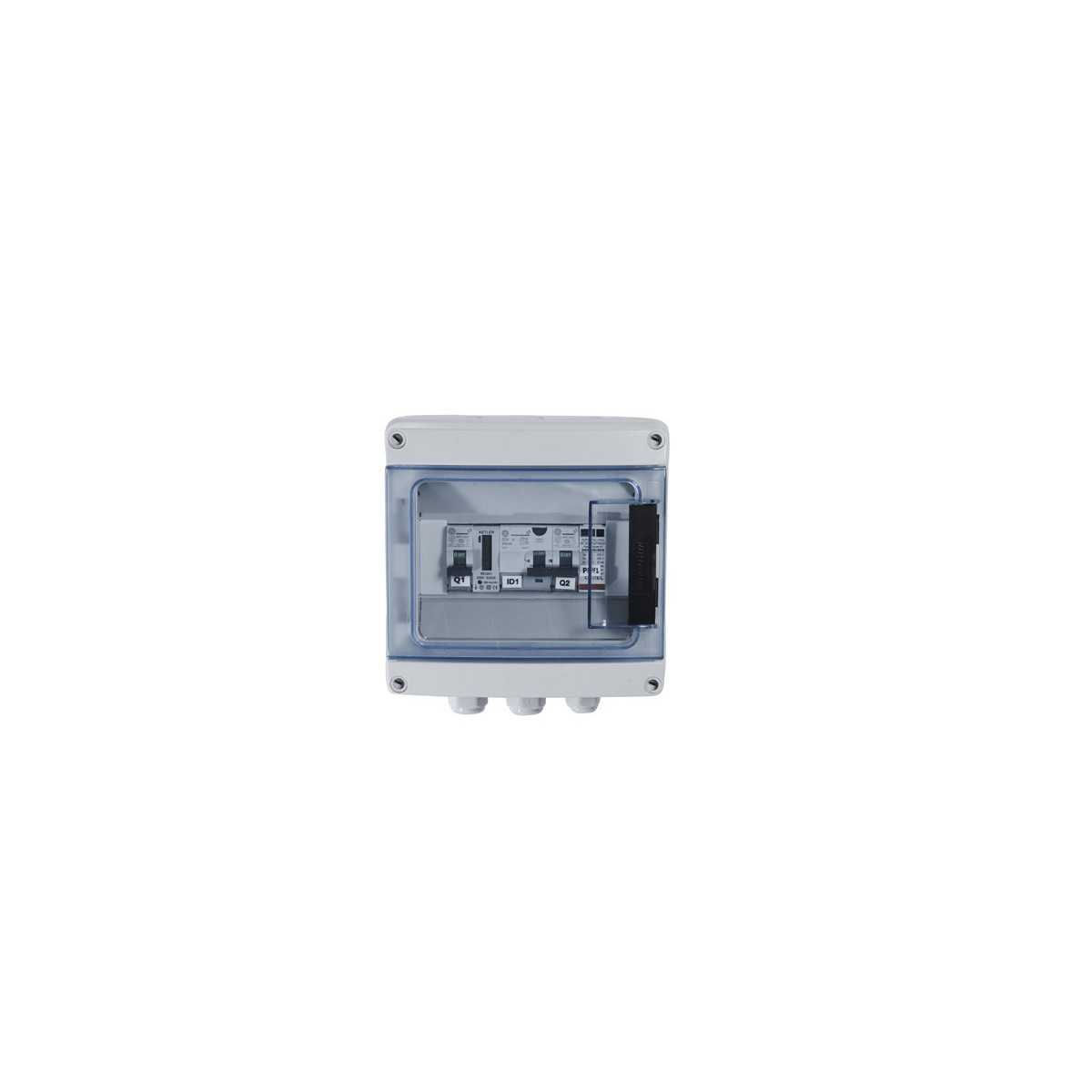

coffret de protection AC monophasé 3kW

Coffret de protection AC Monophasé 3kW - QRelay intégré

  • Coffret de protection AC monophasé 3kW

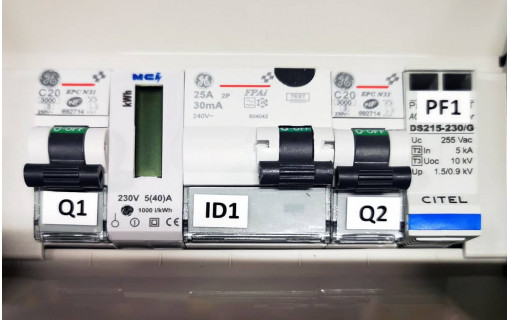

  • coffret de protection AC monophasé 3kW face
  • coffret de protection AC monophasé 3kW

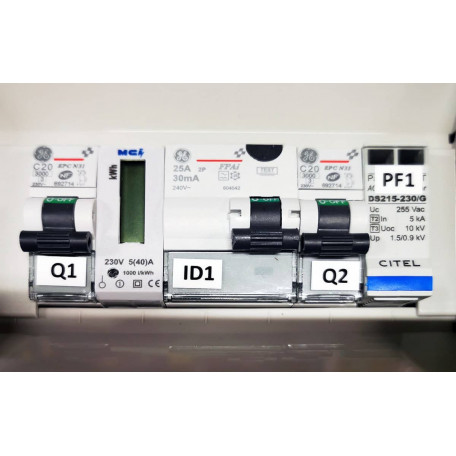

Coffret de protection AC monophasé 3kW
en stock
Livraison à la poste, en relais Pickup & consignes Pickup Station (1 à 3 semaines)
310 €
Quantité
Nos facilités de paiements :
logo Younited Pay 12x 18x 24x 36x

27.84€ x12

Simple.

Instant.

Secured.

Younited, it's never been easier
to pay in several times.

Have a question? Visit our  dedicated page

Cartes Bancaires Visa Mastercard

Your purchase for 27.84€/month with
Younited Pay

  • 12 mois
  • 18 mois
  • 24 mois
  • 36 mois

Buy today and start paying
dans 30 jours seulement !

Amount of financing

310 €

+ Payment cost

24.08 €


= Total amount owed

334.08 €

TAEG fixe:   14.99 %

Fixed borrowing rate:   14.05 %

Un crédit vous engage et doit
être remboursé. Vérifiez vos
capacités de remboursement
avant de vous engager.

Description de votre Coffret de protection AC Monophasé 3kW - QRelay intégré

MADEnR

Coffret de protection AC MadENR (marque Française) avec disjoncteur, parafoudre et compteur LED et QRelay intégré pour raccorder en toute sécurité votre kit solaire autoconsommation.

Description

Coffret de protection AC MadENR (marque Française) avec disjoncteur, parafoudre et compteur LED pour raccorder en toute sécurité votre kit solaire autoconsommation.

Schéma électrique :

Schéma électrique coffret de protection AC Schéma électrique coffret AC 3kw kit solaire autoconsommation

Description du coffret :
Coffret 8 modules IP65 – IK07 avec porte transparente en matière plastique ABS(anti-UV)

Protection :
Disjoncteur 1P+N 20A, courbe C Icc 4,5kA + inter-différentiel 2p
25A 30Ma, Type AI immunisé (dénomination propre à General Electrics et qui signifie HI ou HPI pour haute immunité)

Protection du parafoudre :
Disjoncteur 1P+N 20A, Courbe Icc 4,5kA

QRelay intégré :
Agit en tant que dispositif de déconnexion physique du réseau pour les installations monophasées.

Caractéristiques du parafoudre :
Parafoudre Type II Uni + Neutre débrochable In 20kA, Imax 40kA, Régime de neutre TT – TNS, conforme NF EN 61 643-11

Caractéristiques générales:
Câblage de l'ensemble en HO7VK / Raccordement direct, borniers IP2X clipsables en position haute et basse, ensemble presse-étoupes, fourniture du schéma électrique, conforme norme NFC-15-100 / UTE C15-712-1 (appliquée au 01/01/2011)
Dimensions : 190 x 196 x 116 mm, poids +/- 1,455kg Contrôle qualité et colisage en carton individuel

COMPTEUR DE PRODUCTION câblé dans le coffret :

Caractéristiques techniques :
Tension de référence : 230 V (+/-15 %)
Courant de démarrage : 20 mAImax : 32A
Consommation : 0,4 W
Température de fonctionnement : - 20 à + 65 °C
Sortie impulsion SO : 1000 Imp/kWh 18 à 27 VccI max : 27 mA

Précision et conformité :
Classe 1
IEC 61036

Affichage :
LCD : 7 digits dont deux décimales.
Diode : La diode indique la consommation d'énergie. Plus elle clignote rapidement plus il y a de production.

Branchement :

Schema branchement coffret AC 3KW APS

1 : entrée phase

3 : sortie phase

4 : entrée neutre

6 : sortie neutre

20 : sortie impulsions +

21 : sortie impulsions -

La sortie d'impulsion n'est pas branchée dans la plupart des applications. Elle sert à télérelever le compteur à l'aide d'une carte d'acquisition.

Dimensions :

Dimensions coffret de protection AC 3KW APS kit solaire

Schéma électrique du coffret avec compteur :

Schema électrique du coffret

Caractéristiques techniques

Poids (en kg) : 2

FICHE TECHNIQUE QRELAY
