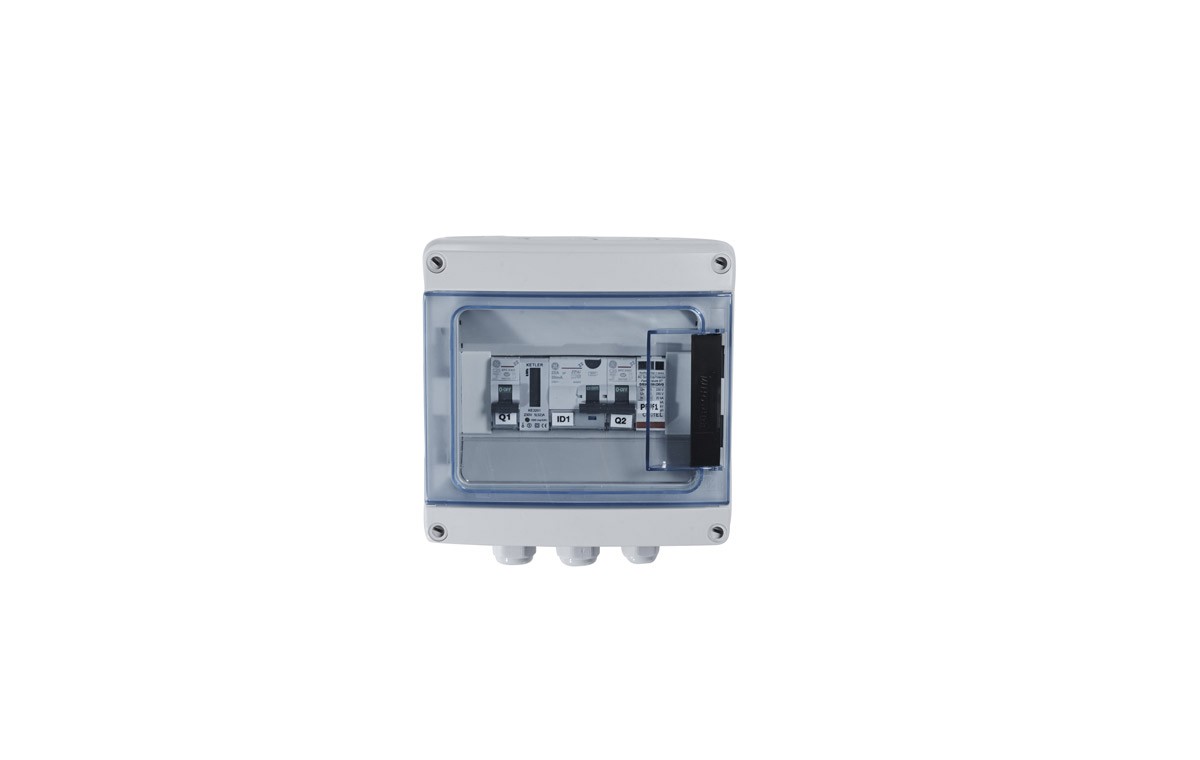

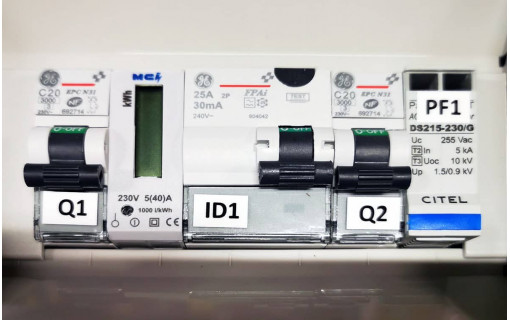

Coffret de protection AC monophasé 3kW

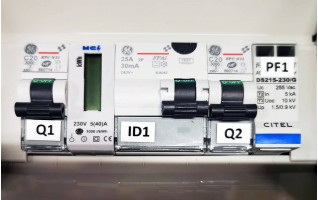

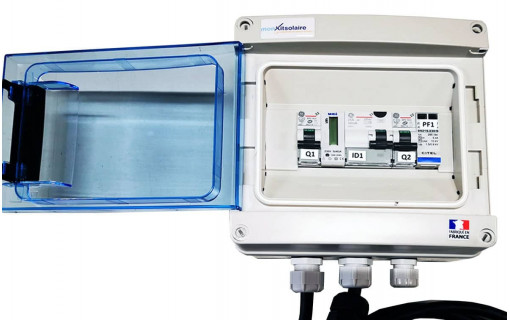

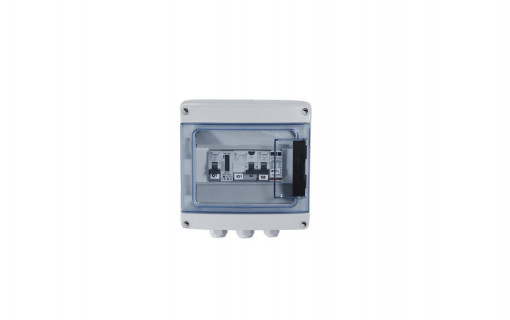

coffret de protection AC monophasé 3kW face

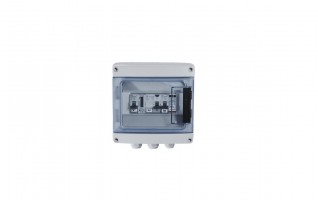

coffret de protection AC monophasé 3kW

Coffret de protection AC Monophasé 3kW Pour kit solaire

  • Coffret de protection AC monophasé 3kW
  • coffret de protection AC monophasé 3kW face
  • coffret de protection AC monophasé 3kW
Coffret de protection AC monophasé 3kW
En stock
Livraison domicile 1 à 3 semaines sur RDV téléphonique
200 €
Quantité
Nos facilités de paiements :
logo Younited Pay 12x 18x 17.54 €   /  mois
Achetez maintenant et payez à votre rythme
1 Au moment du paiement, Choisissez Younited Pay 2 Choisissez la durée de remboursement 3 Connectez simplement et de manière sécurisée votre compte bancaire 4 Recevez une réponse en quelques secondes

Commencez à payer dans 30 jours seulement !
12x 18x
12  mois

Votre achat pour   17.54 €   / mois

Mensualité minimum 10,00 € / mois

Montant total du crédit

200 €

+ Intérêts et frais (hors assurance facultative)

15.46 €

= Montant total dû par l'emprunteur 215.46 €
TAEG fixe
(hors assurance facultative)
9.99 %
Taux débiteur fixe 9.56 %

Un crédit vous engage et doit être remboursé. Vérifiez vos capacités de remboursement avant de vous engager.

Description de votre Coffret de protection AC Monophasé 3kW

MADEnR

Coffret de protection AC MadENR (marque Française) avec disjoncteur, parafoudre et compteur LED pour raccorder en toute sécurité votre kit solaire autoconsommation.

Description

Coffret de protection AC MadENR(marque Française) avec disjoncteur, parafoudre et compteur LED pour raccorder en toute sécurité votre kit solaire autoconsommation.

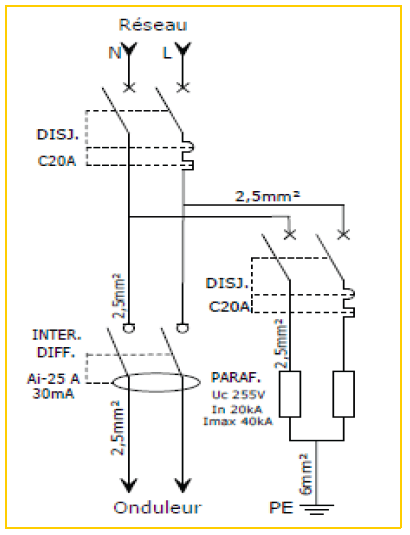

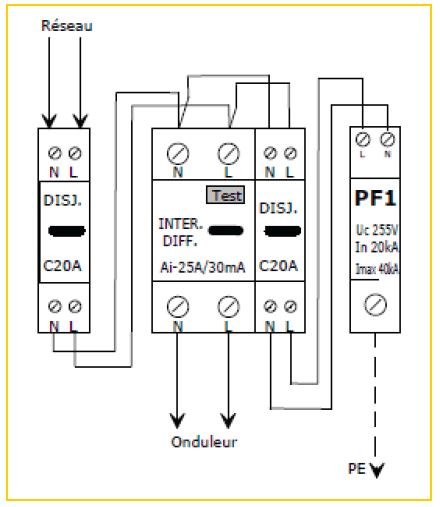

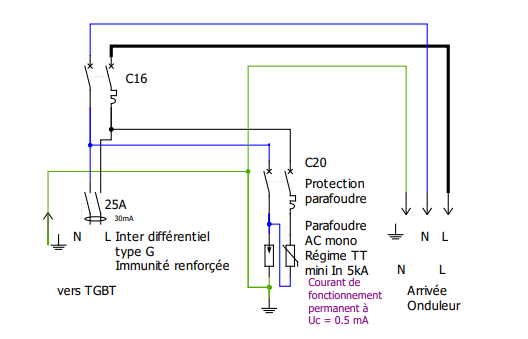

Schéma électrique :

Schéma électrique coffret de protection AC Schéma électrique coffret AC 3kw kit solaire autoconsommation

Description du coffret :
Coffret 8 modules IP65 – IK07 avec porte transparente en matière plastique ABS(anti-UV)

Protection :
Disjoncteur 1P+N 20A, courbe C Icc 4,5kA + inter-différentiel 2p
25A 30Ma, Type AI immunisé (dénomination propre à General Electrics et qui signifie HI ou HPI pour haute immunité)

Protection du parafoudre :
Disjoncteur 1P+N 20A, Courbe Icc 4,5kA

Caractéristiques du parafoudre :
Parafoudre Type II Uni + Neutre débrochable In 20kA, Imax 40kA, Régime de neutre TT – TNS, conforme NF EN 61 643-11

Caractéristiques générales:
Câblage de l'ensemble en HO7VK / Raccordement direct, borniers IP2X clipsables en position haute et basse, ensemble presse-étoupes, fourniture du schéma électrique, conforme norme NFC-15-100 / UTE C15-712-1 (appliquée au 01/01/2011)
Dimensions : 190 x 196 x 116 mm, poids +/- 1,455kg Contrôle qualité et colisage en carton individuel

COMPTEUR DE PRODUCTION câblé dans le coffret :

Caractéristiques techniques :
Tension de référence : 230 V (+/-15 %)
Courant de démarrage : 20 mAImax : 32A
Consommation : 0,4 W
Température de fonctionnement : - 20 à + 65 °C
Sortie impulsion SO : 1000 Imp/kWh 18 à 27 VccI max : 27 mA

Précision et conformité :
Classe 1
IEC 61036

Affichage :
LCD : 7 digits dont deux décimales.
Diode : La diode indique la consommation d'énergie. Plus elle clignote rapidement plus il y a de production.

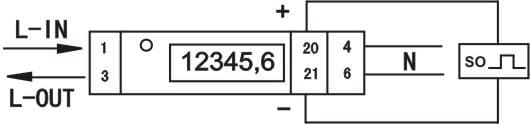

Branchement :

Schema branchement coffret AC 3KW APS

1 : entrée phase

3 : sortie phase

4 : entrée neutre

6 : sortie neutre

20 : sortie impulsions +

21 : sortie impulsions -

La sortie d'impulsion n'est pas branchée dans la plupart des applications. Elle sert à télérelever le compteur à l'aide d'une carte d'acquisition.

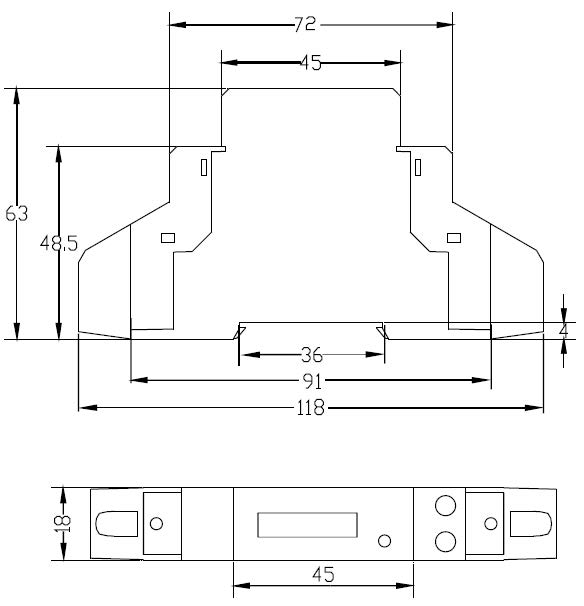

Dimensions :

Dimensions coffret de protection AC 3KW APS kit solaire

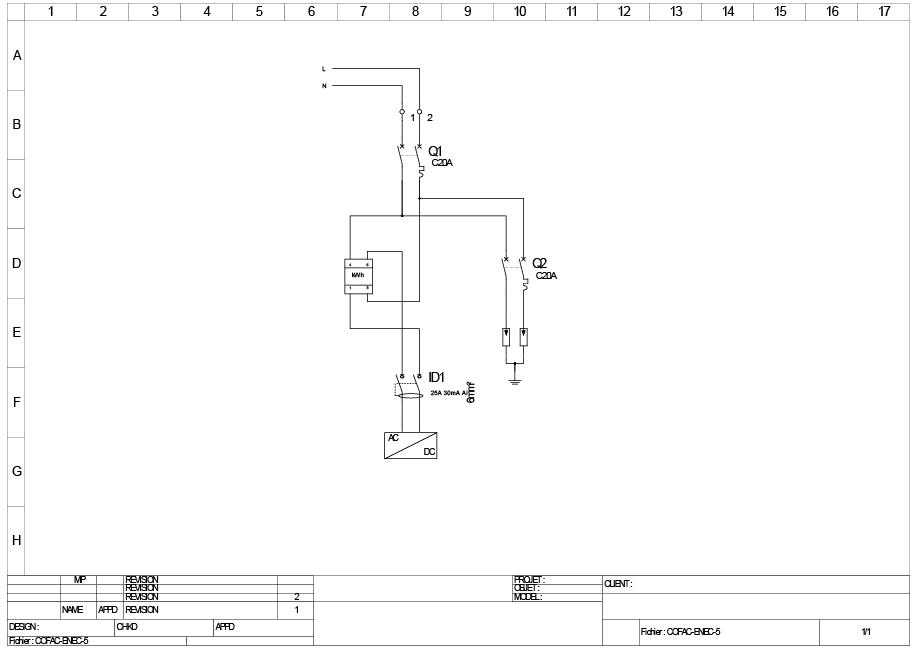

Schéma électrique du coffret avec compteur :

Schema électrique du coffret

Caractéristiques techniques
