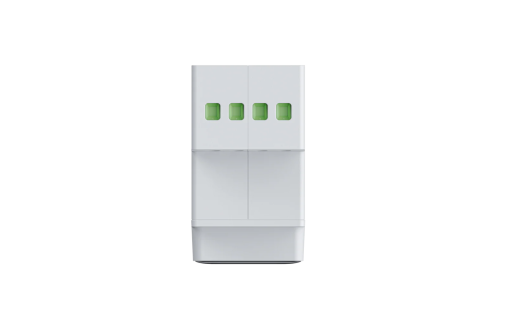

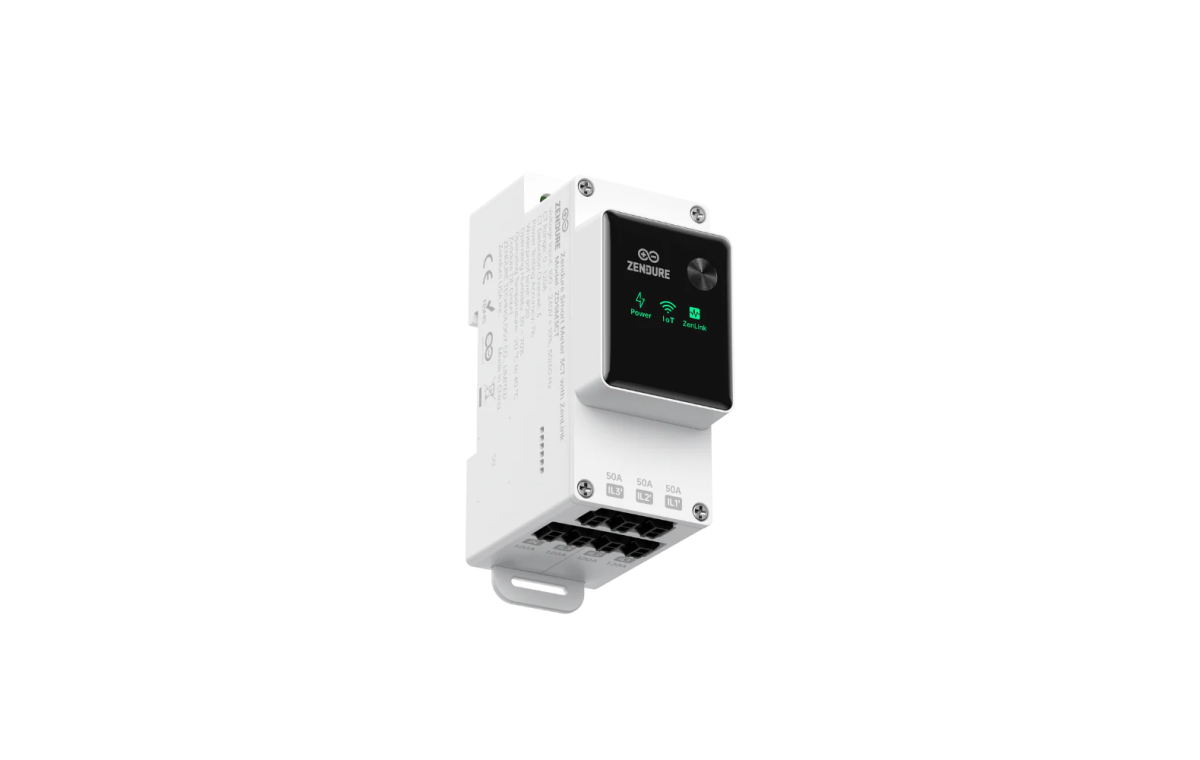

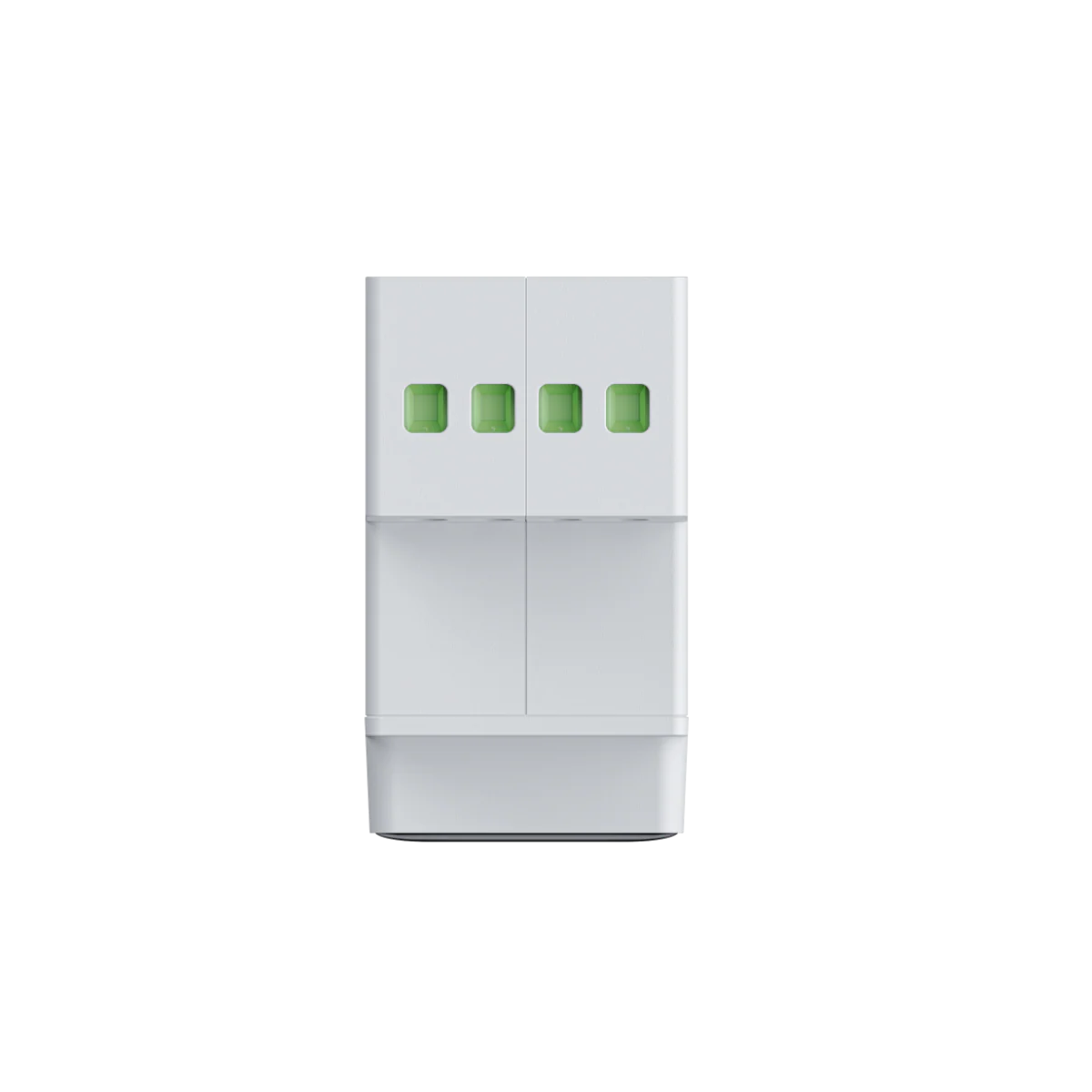

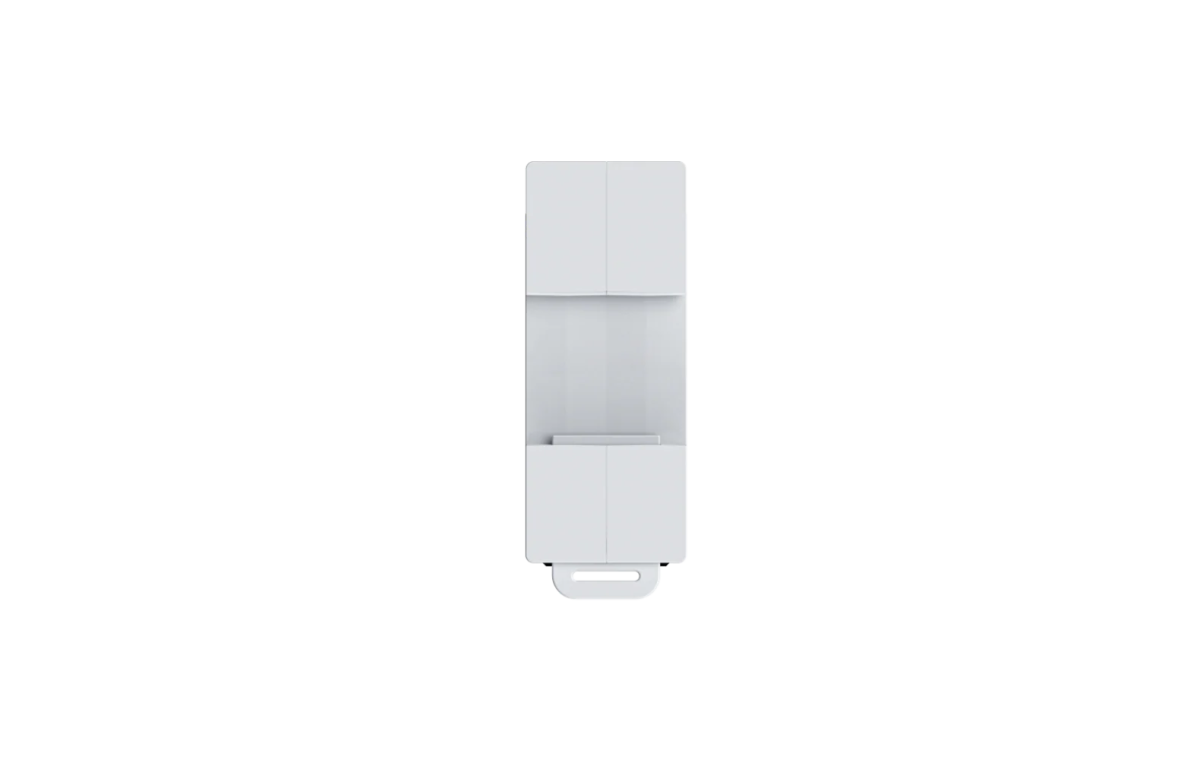

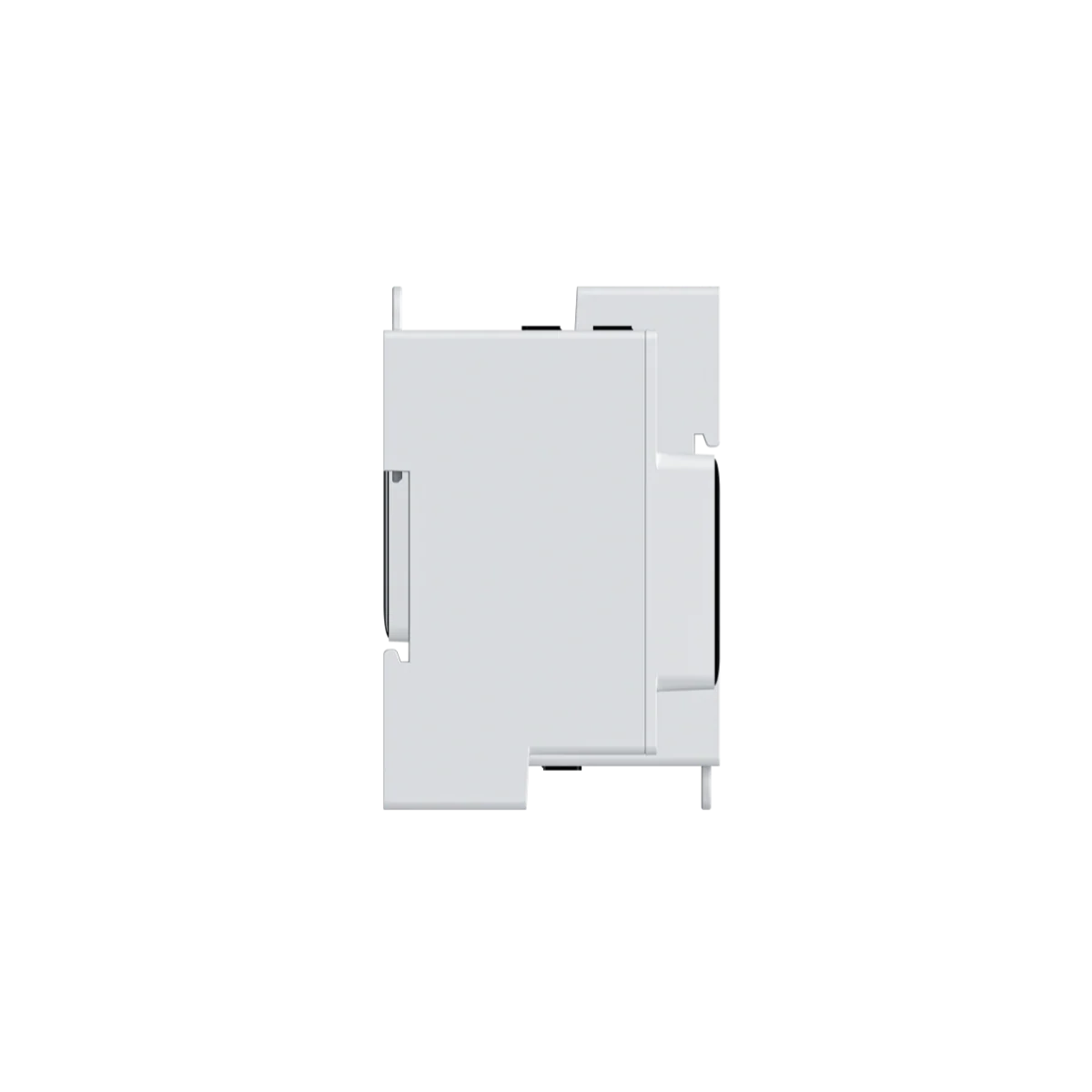

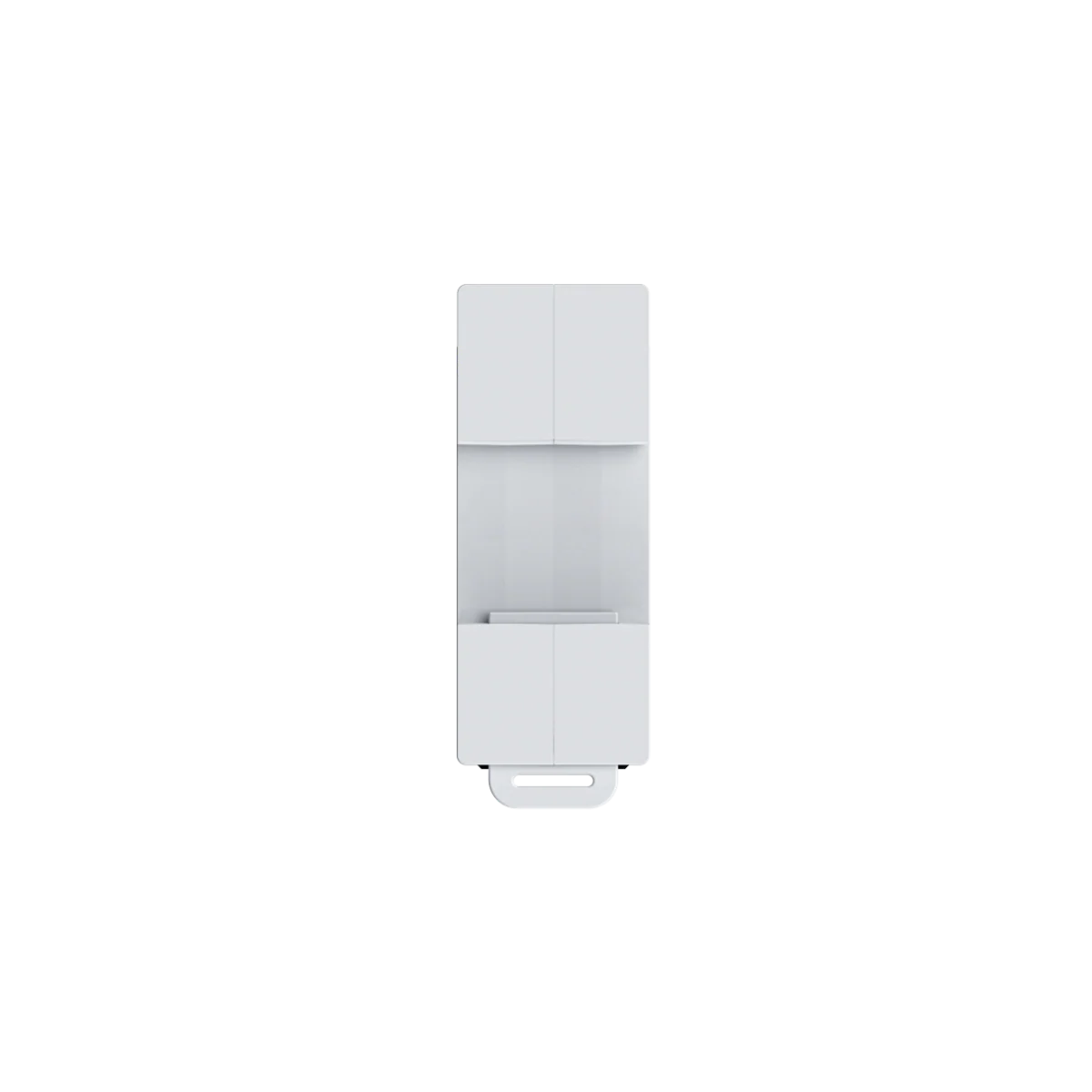

Smart Meter Zendure 3CT-S Triphasé et Monophasé

Description

Réservé exclusivement à l'écosystème Zendure. Installation sur rail DIN.

Rôle du Smart Meter Zendure 3CT-S dans votre installation solaire

Votre installation photovoltaïque produit de l'énergie tout au long de la journée. Sans mesure précise des flux, votre batterie Zendure SolarFlow ne peut pas savoir, instant par instant, quelle part de cette production dépasse votre consommation du moment. Elle tourne alors en mode programmé : plages horaires fixes, tarif heures creuses, cycles EDF Tempo selon les jours de couleur. C'est utile, mais la batterie reste aveugle au surplus solaire réel.

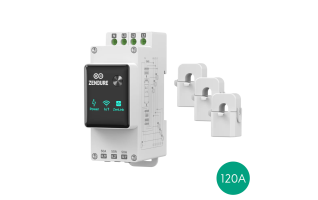

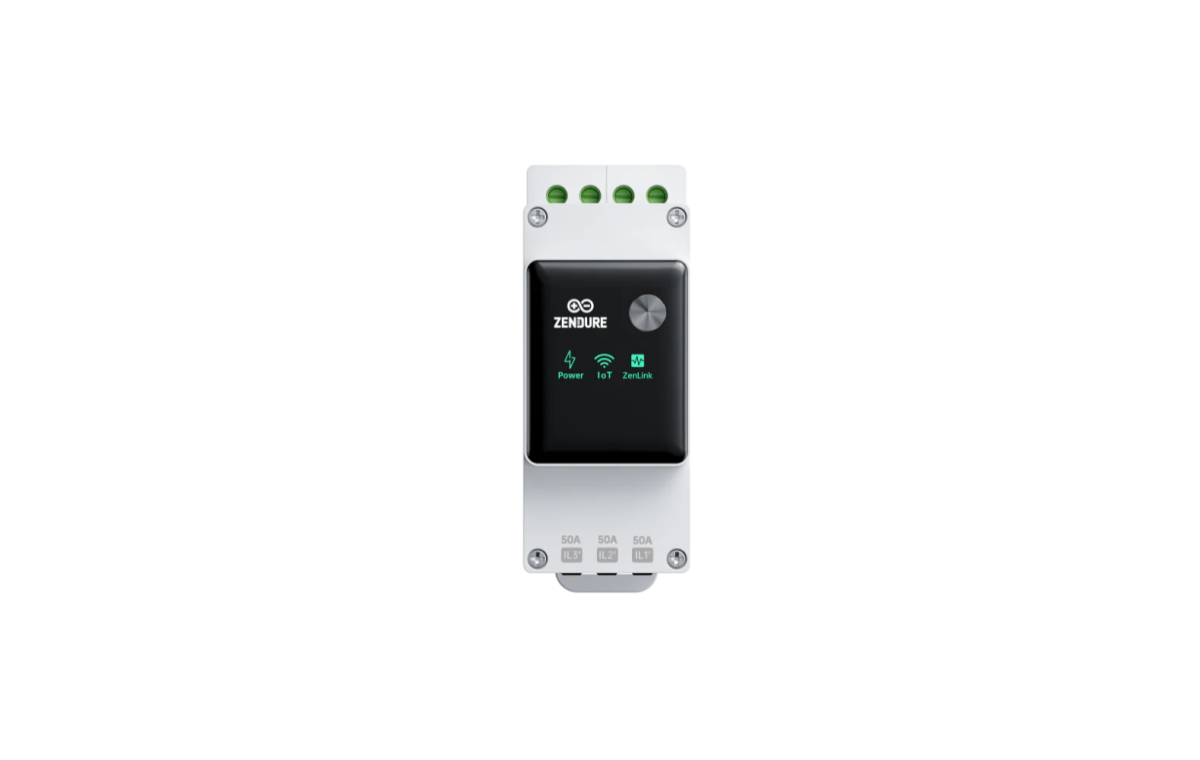

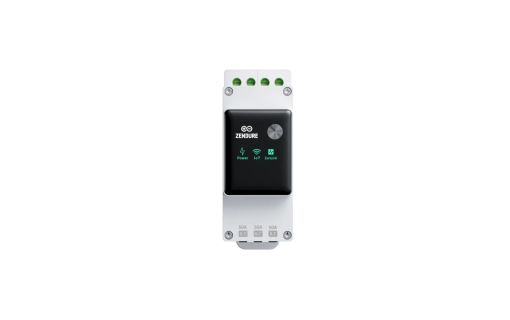

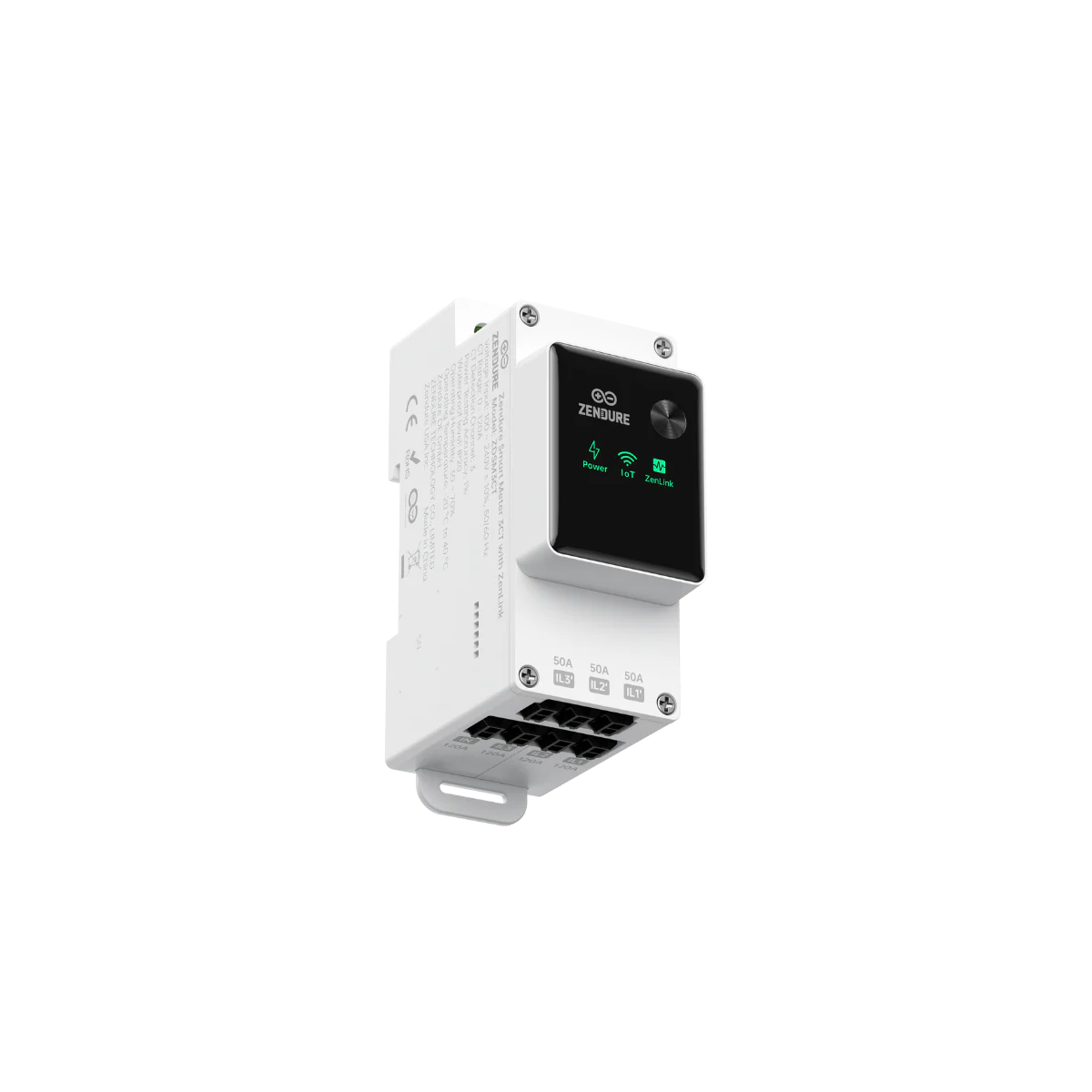

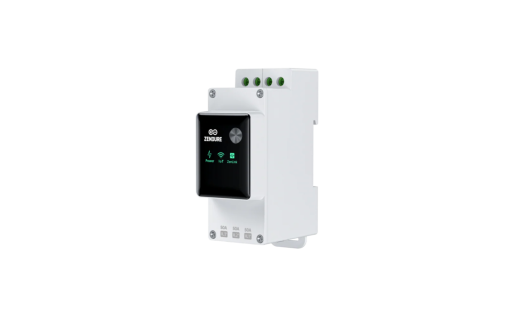

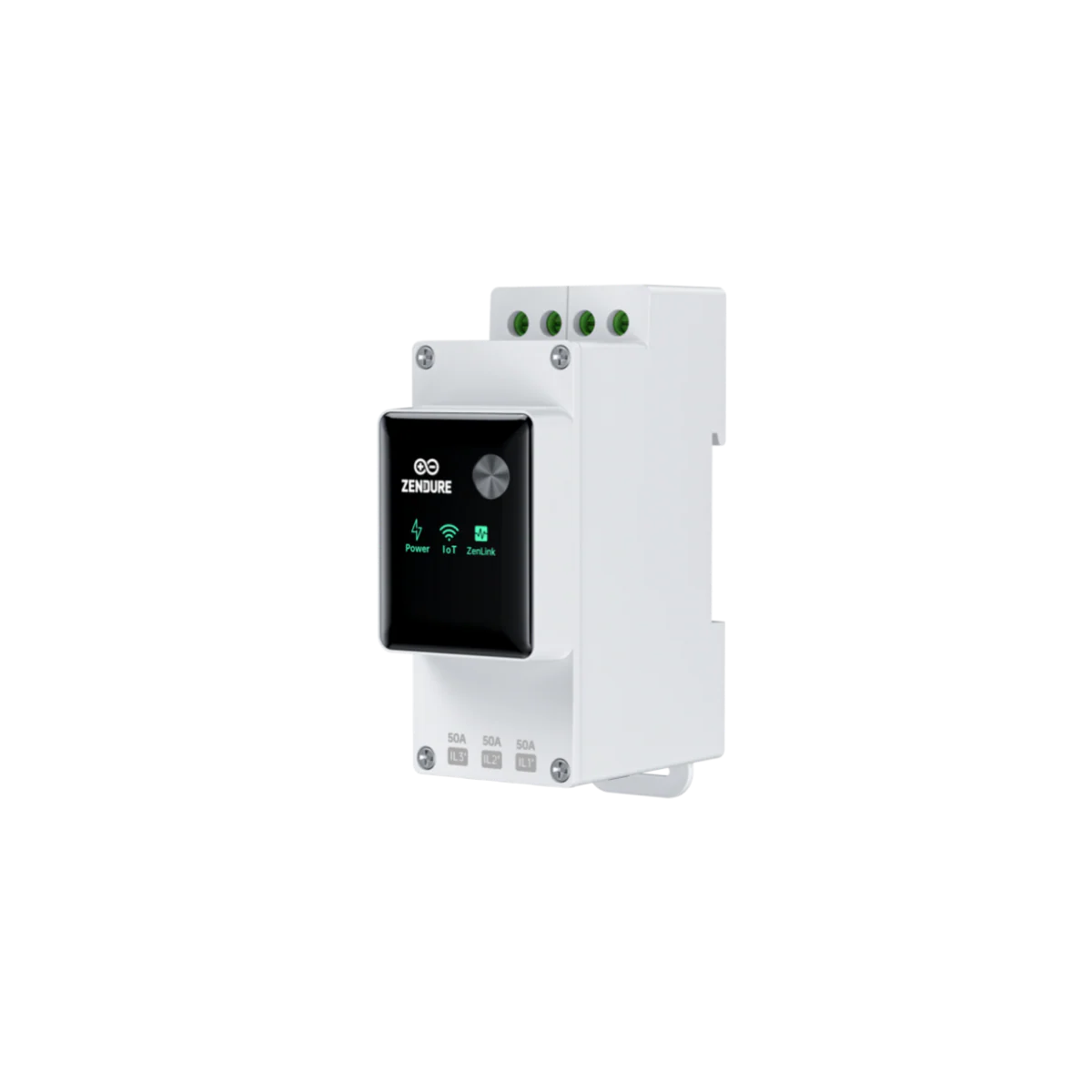

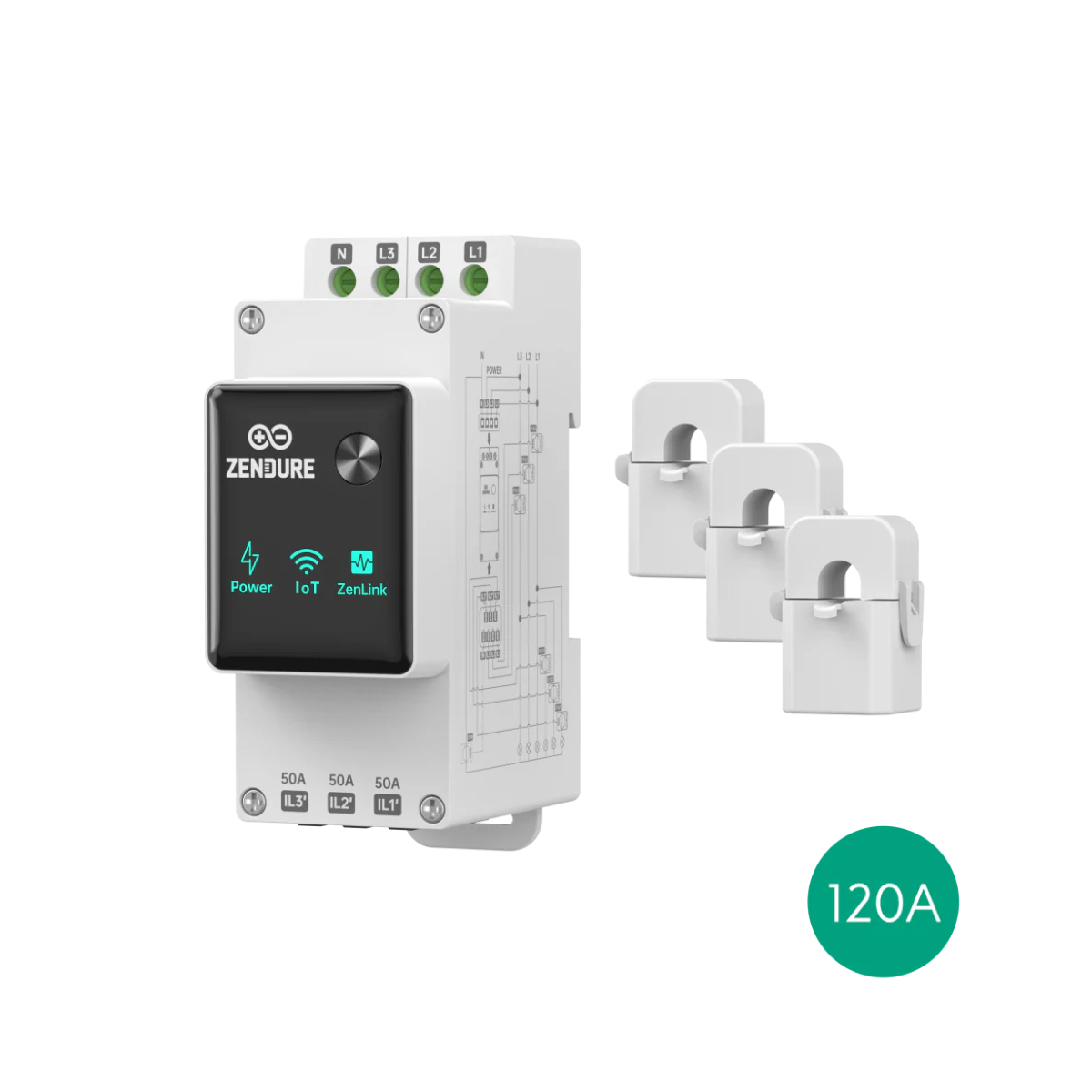

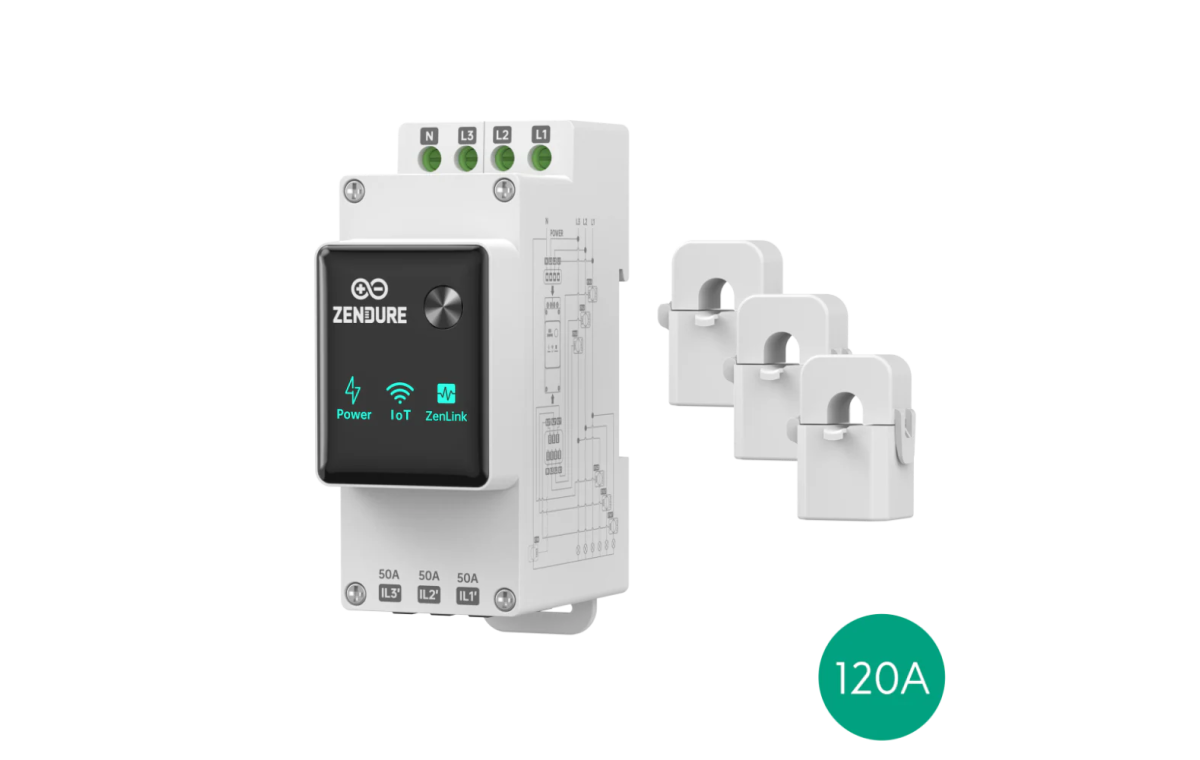

Le Smart Meter Zendure 3CT-S résout ce problème. Installé dans votre tableau électrique principal sur rail DIN (rail de fixation standard 35 mm), il mesure en continu la tension, le courant et la puissance via ses trois pinces ampèremétriques CT clipsées sur les câbles de phase. Ces données sont transmises à votre batterie Zendure, qui ajuste sa charge ou sa décharge au watt près, au moment précis où le surplus apparaît.

Ce compteur intelligent s'adresse à deux profils distincts. Propriétaires d'une batterie Zendure SolarFlow déjà installée qui veulent passer du mode programmé à la captation dynamique du surplus. Et nouveaux acheteurs qui veulent, dès la mise en service, tirer le meilleur parti de leur production solaire sans gaspiller un kilowattheure réinjecté gratuitement sur le réseau.

À noter : ce smart meter est une évolution significative par rapport à l'ancienne version 3CT. En plus des trois canaux de mesure de phase, il intègre un quatrième port de surveillance IL4 pour suivre un circuit dédié (production photovoltaïque en toiture, pompe à chaleur ou autre consommateur). Une fonctionnalité absente sur la génération précédente.

Comment fonctionne le Smart Meter Zendure 3CT-S

Le mécanisme repose sur une chaîne de mesure physique directement sur les câbles du tableau, suivie d'une transmission vers la batterie. L'ensemble se déroule en cinq étapes :

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement avant toute intervention.

2. Fixation du compteur sur le rail DIN du tableau de répartition principal, dans un emplacement libre et ventilé.

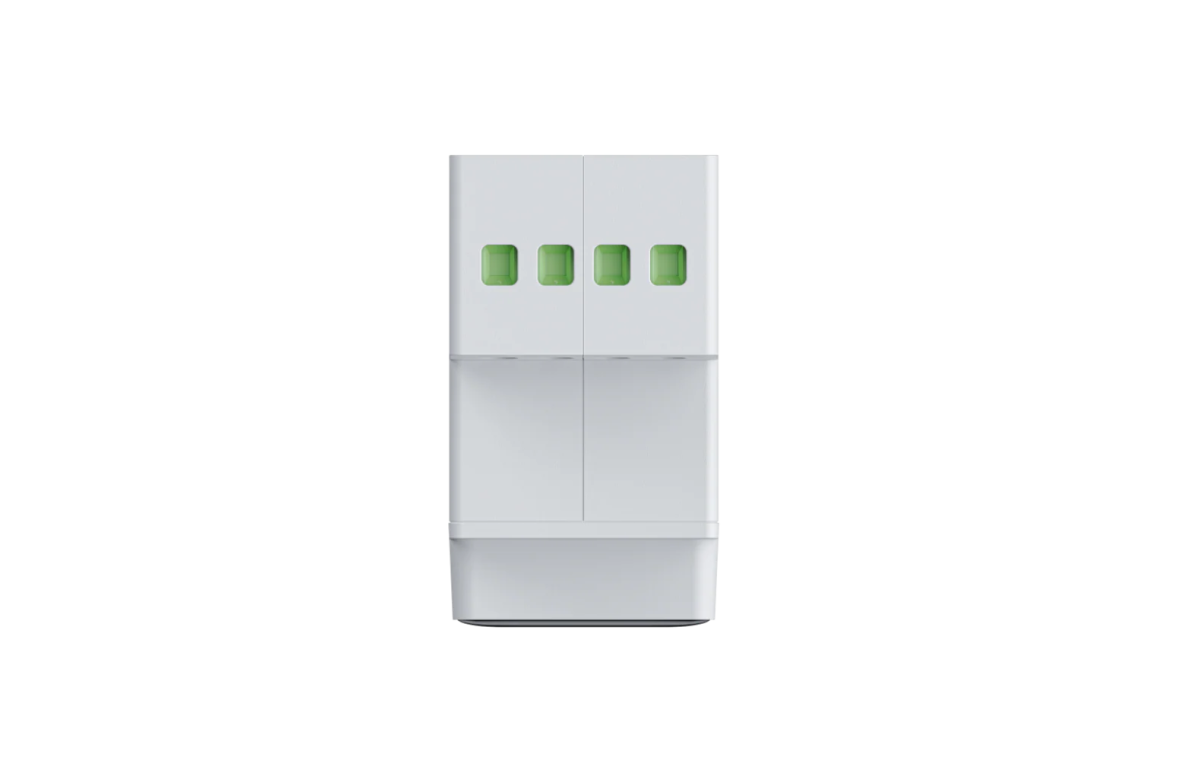

3. Connexion des conducteurs de phase (L1, L2, L3) et du neutre (N) aux bornes de tension du compteur.

4. Clipsage de la ou des pinces sur les câbles de phase côté sortie du disjoncteur de branchement : CT1 sur L1, CT2 sur L2, CT3 sur L3. La flèche gravée sur chaque pince doit pointer vers les charges du foyer, dans le sens du flux réseau vers la maison. En installation monophasée, une seule pince est utilisée sur la phase active, les deux autres restent inactives sans perturber le fonctionnement.

5. Remise sous tension, vérification des voyants LED, puis appairage du compteur à votre batterie Zendure via l'application Zendure (iOS et Android) en Wi-Fi 2,4 GHz, en Ethernet via le port LAN, ou en Bluetooth selon la configuration retenue.

Une fois opérationnel, le compteur mesure en permanence les flux sur chaque phase et transmet les consignes à la batterie SolarFlow, qui ajuste sa charge ou sa décharge sans aucune intervention manuelle. Si le signal Wi-Fi est faible à l'intérieur du tableau, la connexion Ethernet via le port LAN intégré offre une alternative filaire fiable.

Smart Meter Zendure 3CT-S et Linky : deux compteurs, deux rôles

La confusion revient souvent : le Smart Meter Zendure 3CT-S et le compteur Linky d'Enedis ne remplissent pas la même fonction, et l'un ne remplace pas l'autre.

Votre compteur Linky est l'équipement officiel installé par Enedis sur votre point de livraison. Il sert uniquement à mesurer votre consommation pour la facturation par votre fournisseur d'électricité. Il ne pilote ni votre batterie ni vos panneaux, et vous n'avez aucune mainmise sur lui.

Le Smart Meter Zendure 3CT-S est un compteur intelligent privé, que vous acquérez et que vous venez installer dans votre tableau de répartition, en aval du Linky. Il ne communique pas avec Enedis, ne modifie pas votre contrat, et n'interfère pas avec votre relevé de consommation. Sa seule mission : mesurer les flux pour piloter votre batterie Zendure.

Les deux compteurs cohabitent dans la même installation. Le Linky reste le compteur de facturation officiel d'Enedis. Le smart meter Zendure 3CT-S s'ajoute pour activer le mode autoconsommation intelligente de votre stockage. Aucune démarche auprès d'Enedis n'est nécessaire pour l'installation de ce compteur.

Compatibilité avec votre installation

Batteries Zendure compatibles : le Smart Meter 3CT-S pilote exclusivement les batteries de l'écosystème Zendure SolarFlow. Les modèles compatibles vendus au catalogue Mon Kit Solaire incluent la Zendure SolarFlow 2400 AC+, la Zendure SolarFlow 2400 Pro, la Zendure SolarFlow 1600 AC+, le SolarFlow 800 Pro 2 et le SolarFlow 800 Plus. Ce compteur ne pilote pas les batteries d'autres marques (Jackery, Marstek, Anker, EcoFlow). Si votre installation intègre une batterie d'une marque différente, ce produit n'est pas compatible.

Réseau électrique : monophasé ou triphasé. En triphasé, les trois pinces CT mesurent les phases L1, L2 et L3 indépendamment, ce qui permet à la batterie de gérer les déséquilibres entre phases sans réglage manuel. En monophasé, une seule pince est active sur la phase principale.

Tableau électrique : prévoir un emplacement libre sur le rail DIN du tableau de répartition principal, à proximité du disjoncteur de branchement.

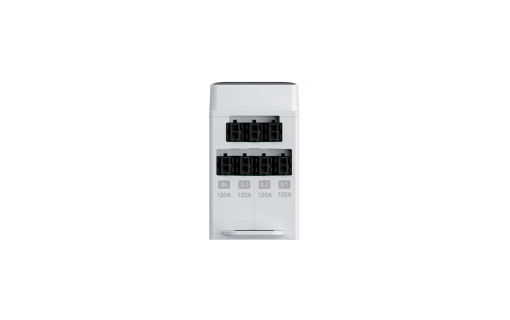

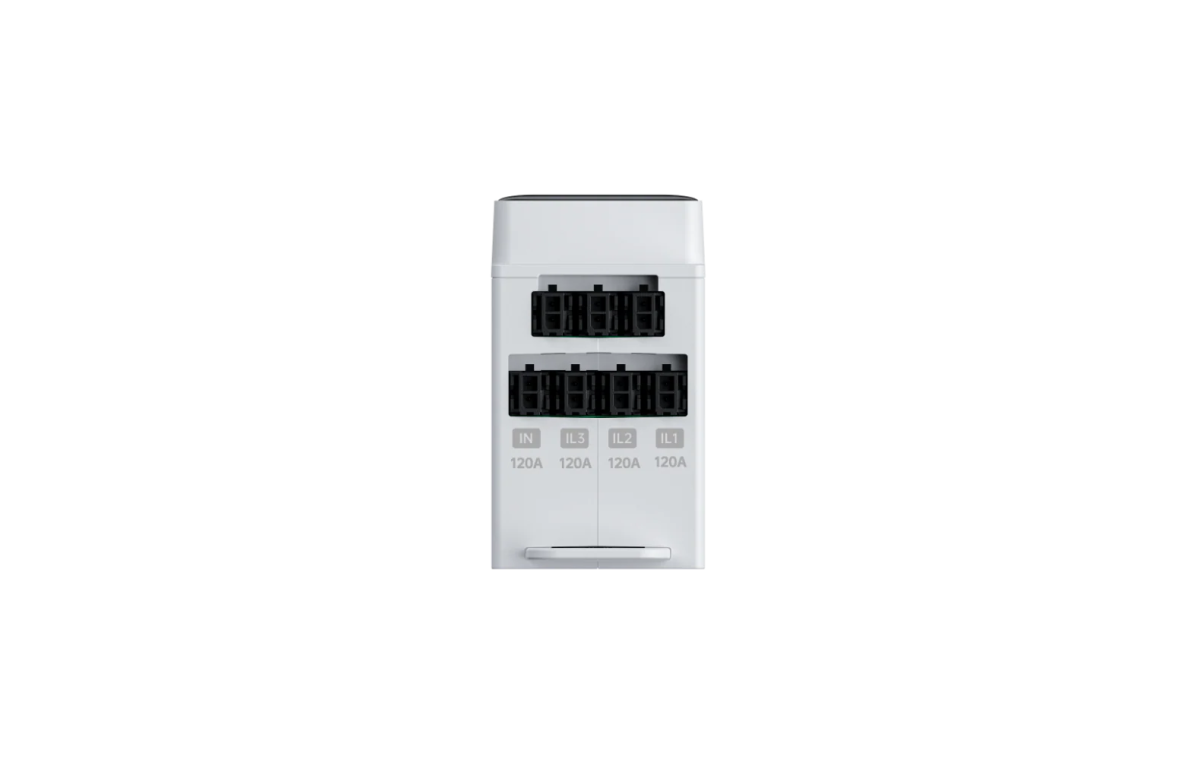

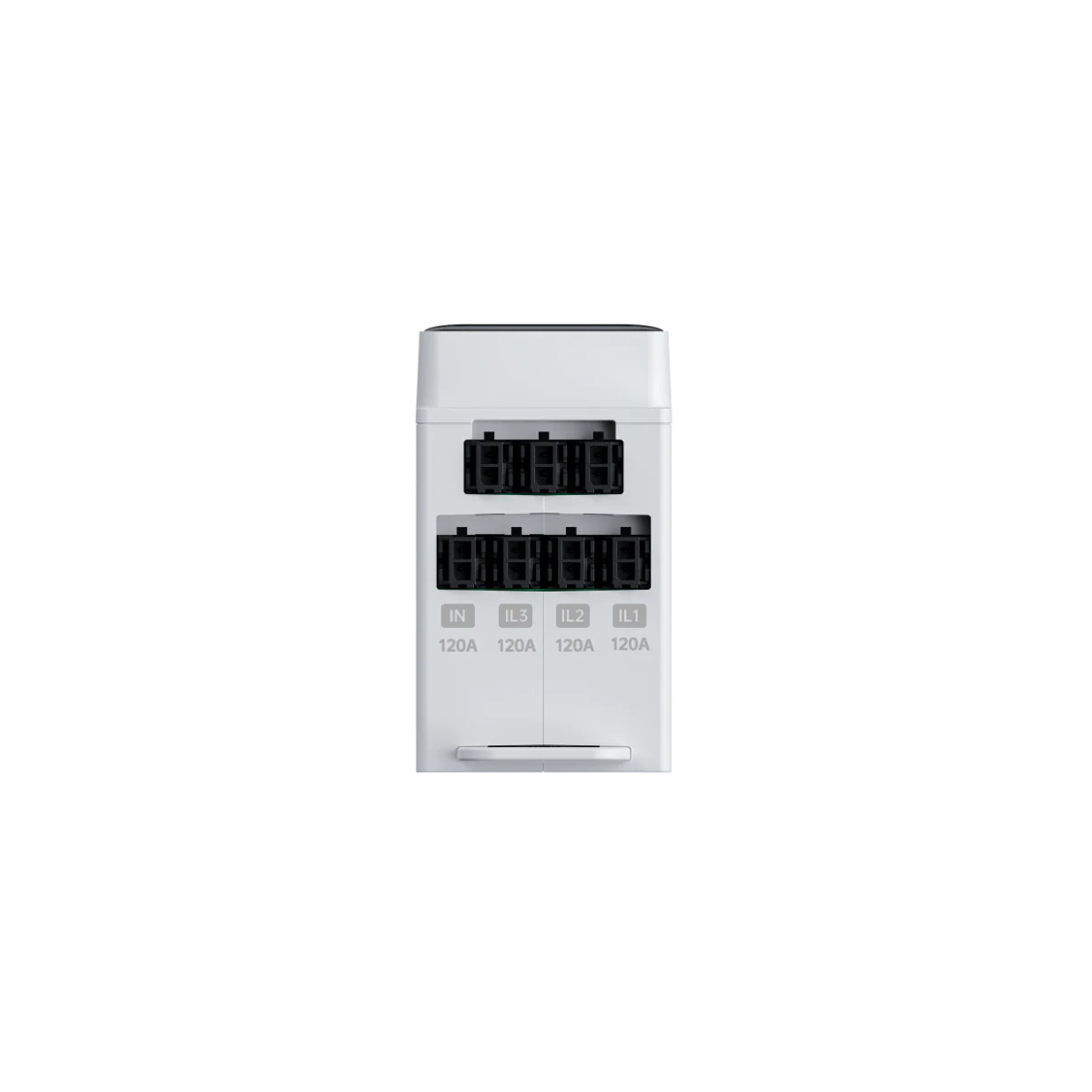

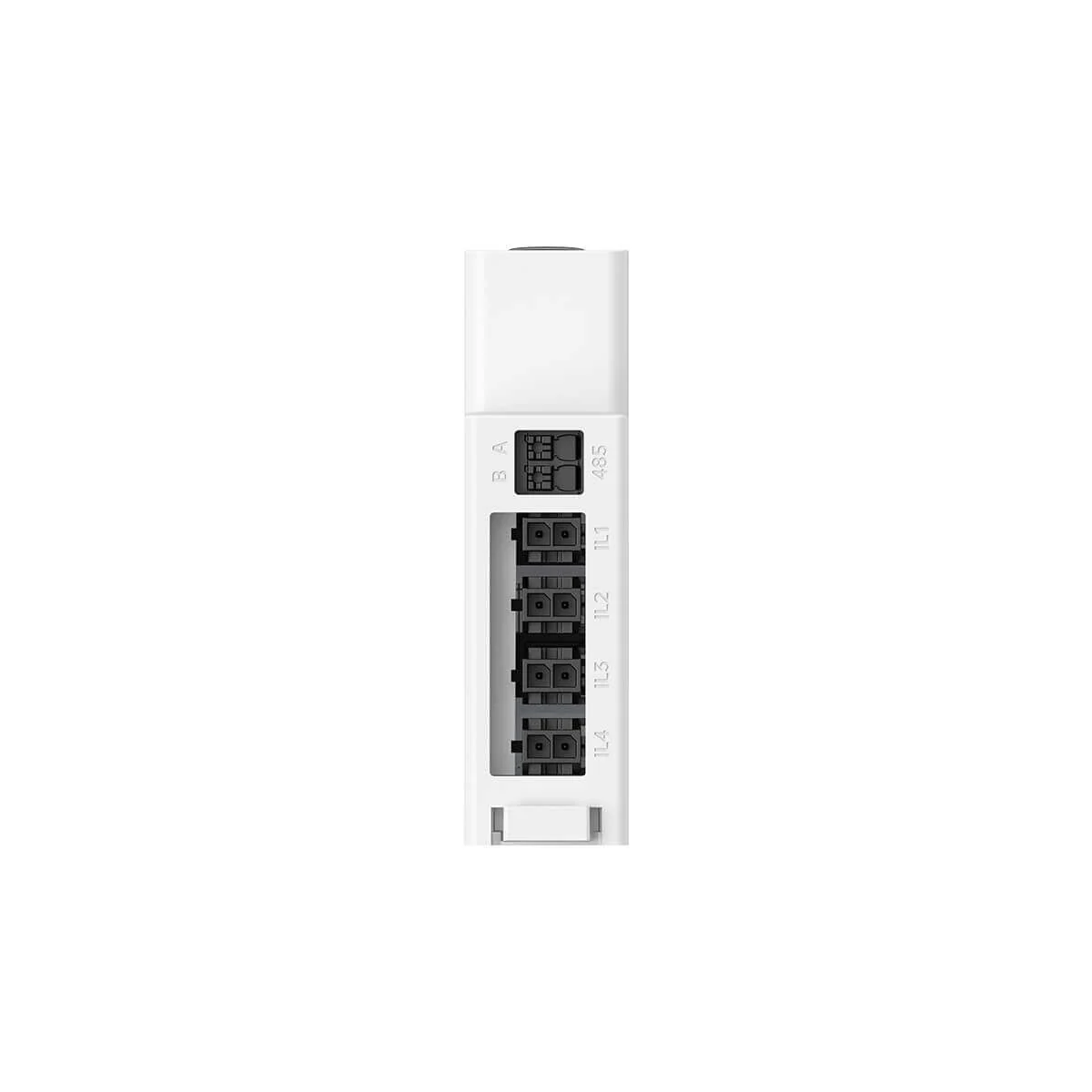

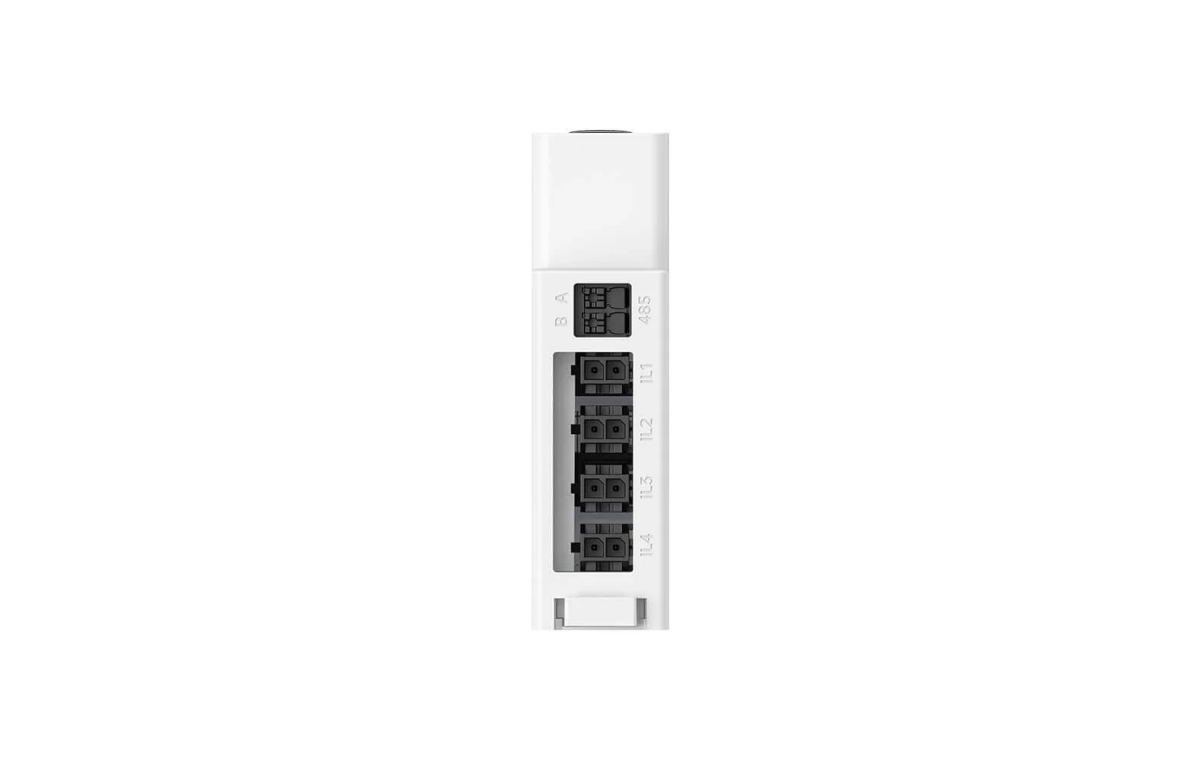

Quatrième canal de surveillance (IL4) : le 3CT-S ajoute un port IL4 pour connecter une pince CT auxiliaire supplémentaire (vendue séparément sur le site Zendure) et surveiller un circuit dédié : production photovoltaïque en toiture, pompe à chaleur ou comptage de contournement. En installation triphasée, ce canal supplémentaire est le seul disponible en plus des trois canaux de phase.

Connectivité : Wi-Fi 2,4 GHz (802.11 b/g/n), Bluetooth 5.0, port LAN Ethernet et port RJ45 RS485 (bus série filaire) pour liaison directe avec les SolarFlow 2400 Pro, 2400 AC+ et 4000 Mix Pro. La mesure et la transmission vers la batterie fonctionnent en local. Une connexion internet reste utile pour le suivi à distance.

Application : pilotage et historique via l'application Zendure (iOS et Android), la même que celle de votre batterie SolarFlow. Le compteur n'a pas d'interface dédiée : il s'appaire à la batterie, qui centralise l'affichage et les consignes.

Installation et sécurité

Installation

Le Smart Meter Zendure 3CT-S s'installe dans le tableau électrique principal sur rail DIN. Cette intervention relève de la norme NF C 15-100 (norme française des installations électriques basse tension dans les locaux d'habitation). La mise hors tension préalable du tableau est obligatoire avant tout branchement. Comptez entre 30 et 60 minutes pour un électricien expérimenté, la pose triphasée prenant un peu plus de temps que la pose monophasée du fait des trois pinces CT à orienter et clipser correctement.

Étapes d'installation

• Mise hors tension du tableau au disjoncteur de branchement, vérification de l'absence de tension avec un multimètre.

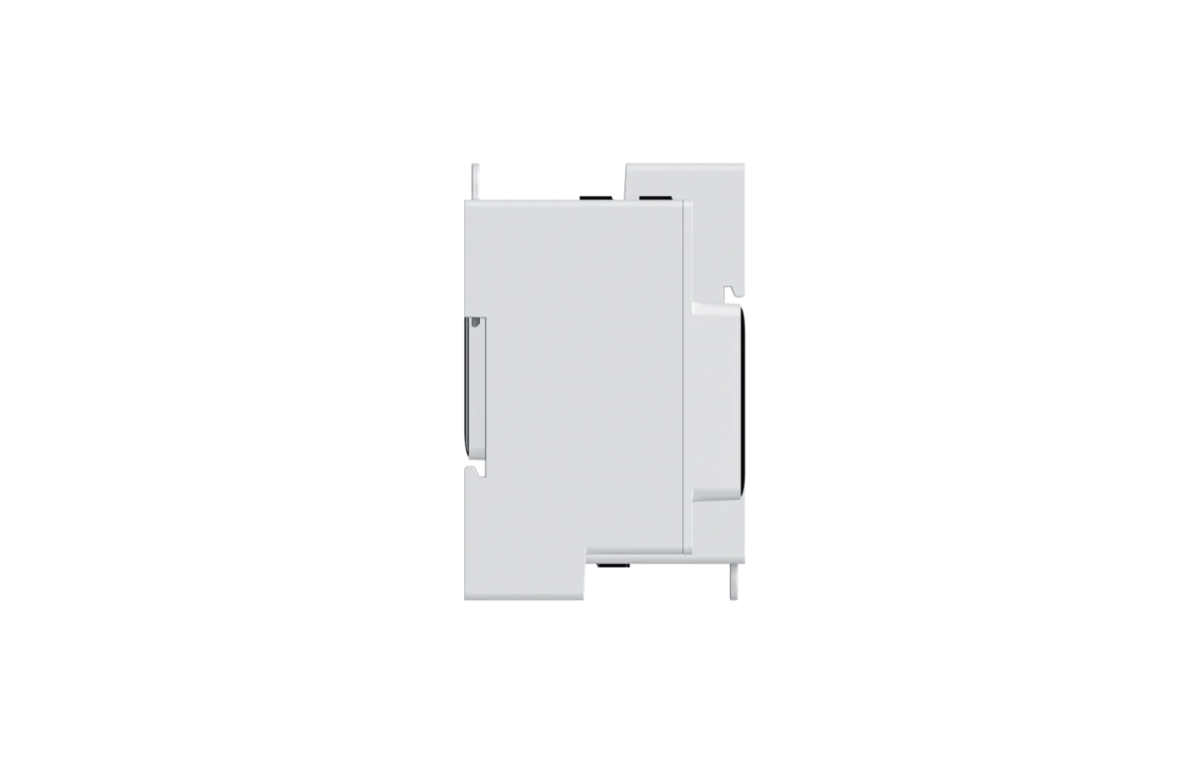

• Encliquetage du compteur sur le rail DIN 35 mm, dans un emplacement aéré.
• Préparation des câbles selon le code couleur réglementaire, connexion des fils L1/L2/L3 et N aux bornes de tension du boîtier, insertion de la borne de tension dans l'appareil.
• Clipsage des pinces CT sur les câbles de phase, en veillant à ce que la flèche de chaque pince soit orientée vers les charges du foyer.

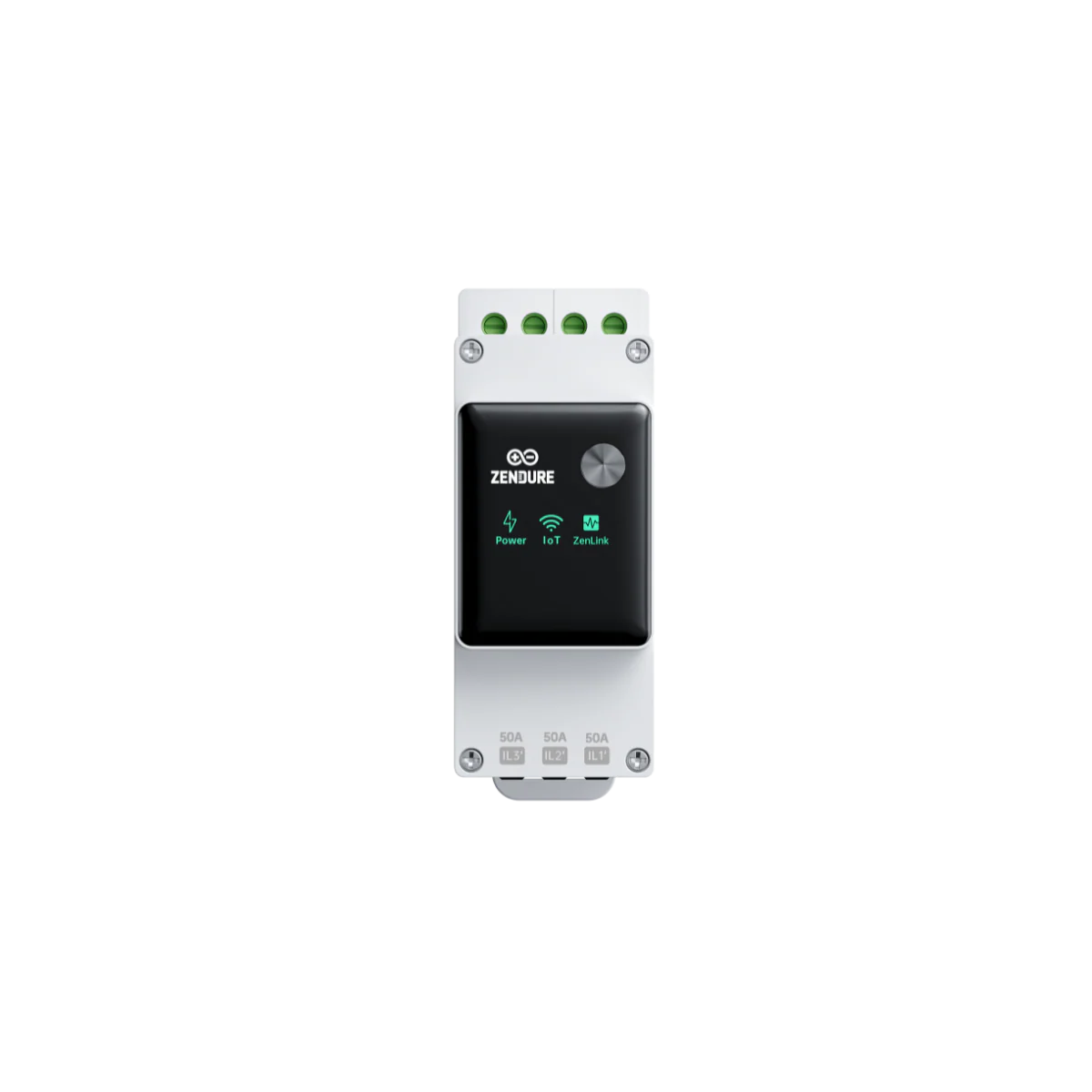

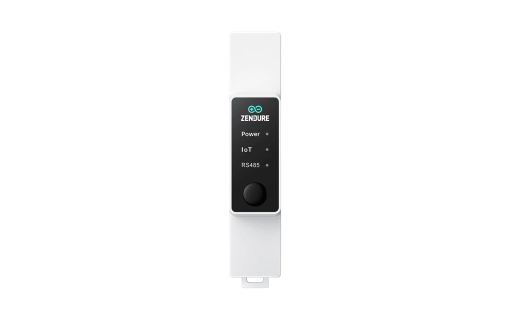

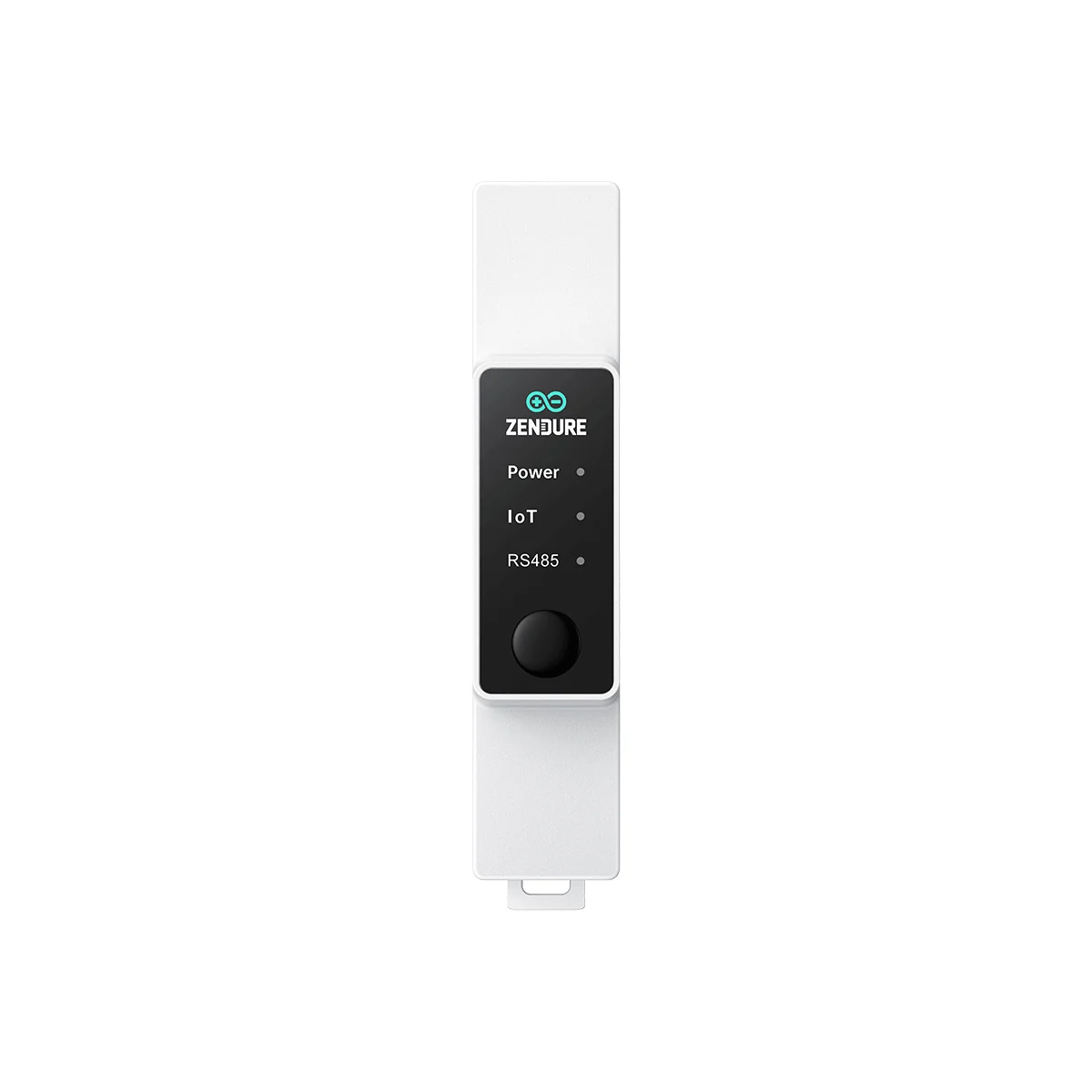

• Remise sous tension, contrôle des voyants LED (Power vert fixe = en service), puis appairage à la batterie Zendure via l'application.

Sécurité et conformité

Le Smart Meter Zendure 3CT-S est conforme aux directives RED 2014/53/UE et RoHS 2011/65/UE. Catégorie de mesure CAT III. L'appareil est destiné à un usage intérieur uniquement, dans un tableau sec et fermé. Ne pas installer en extérieur ni exposer à l'humidité.

Questions fréquentes sur le Smart Meter Zendure 3CT-S

À quoi sert un compteur intelligent dans une installation solaire ?

Il mesure en temps réel la consommation du foyer et la production des panneaux photovoltaïques via ses pinces CT, puis transmet ces données à la batterie. Sans smart meter, votre batterie Zendure SolarFlow fonctionne en mode programmé (plages horaires, EDF Tempo) mais ne peut pas capter le surplus solaire instant par instant. Avec le 3CT-S installé dans le tableau, la captation devient automatique au watt près dès l'appairage.

Le smart meter remplace-t-il mon compteur Linky ?

Non. Le Linky reste le compteur de facturation officiel d'Enedis, posé en amont de votre tableau, et vous n'en êtes pas propriétaire. Le Smart Meter Zendure 3CT-S s'ajoute en complément dans votre tableau de répartition pour piloter votre batterie SolarFlow. Les deux cohabitent sans interférence et aucune démarche auprès d'Enedis n'est requise.

Avec quelle batterie ce compteur est-il compatible ?

Le 3CT-S pilote exclusivement les batteries de l'écosystème Zendure : SolarFlow 2400 AC+, SolarFlow 2400 Pro, SolarFlow 1600 AC+, SolarFlow 800 Pro 2 et SolarFlow 800 Plus. Les batteries d'autres marques (Jackery, Marstek, Anker) ne sont pas pilotables par ce compteur.

Quelle est la différence entre le 3CT-S et l'ancienne version Zendure 3CT ?

Le 3CT-S ajoute trois améliorations notables par rapport à l'ancienne version : un quatrième port de surveillance IL4 pour une pince CT auxiliaire (pompe à chaleur, production photovoltaïque en toiture ou contournement), un port LAN Ethernet pour connexion directe au routeur lorsque le signal Wi-Fi est faible dans le tableau, et un port RJ45 RS485 pour liaison filaire directe avec les SolarFlow 2400 Pro, 2400 AC+ et 4000 Mix Pro. Il couvre les mêmes usages monophasés et triphasés que l'ancienne version.

Mon installation est en triphasé déséquilibré, est-ce un problème ?

Non. Les trois pinces CT mesurent chaque phase indépendamment (L1, L2, L3) et la batterie Zendure gère les déséquilibres sans réglage manuel de votre part. Ce fonctionnement est celui prévu par défaut en habitat résidentiel triphasé.

Ma batterie Zendure fonctionne-t-elle sans ce compteur ?

Oui, mais en mode programmé uniquement : plages horaires fixes, tarif heures creuses, EDF Tempo. Sans le smart meter, la batterie ne peut pas capter le surplus solaire en temps réel ni adapter sa charge à la production photovoltaïque du moment. Le 3CT-S est ce qui active le mode autoconsommation intelligente.
