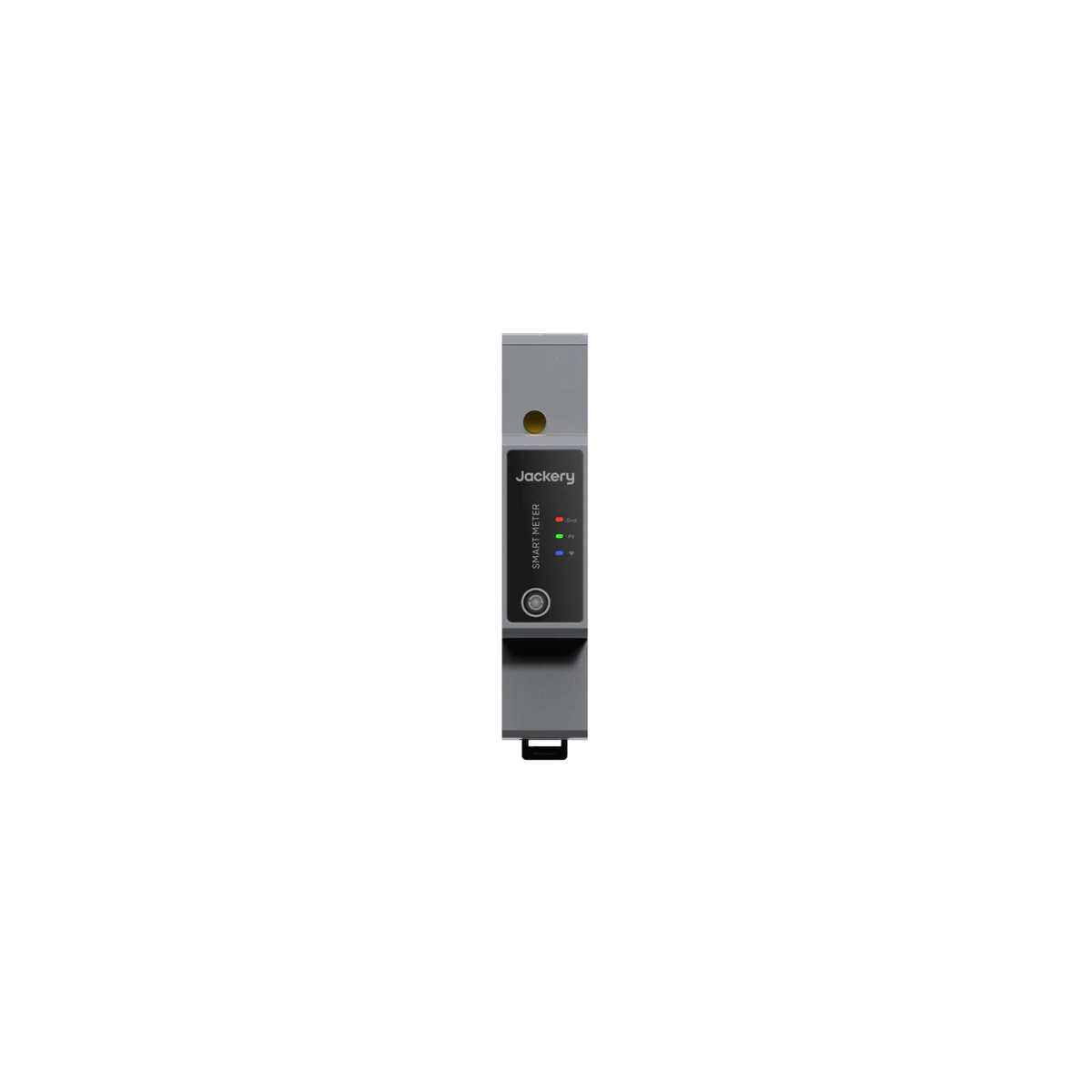

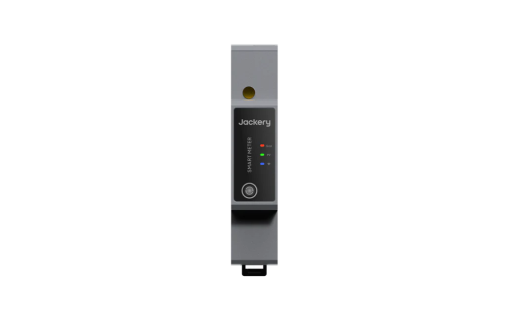

Compteur Intelligent Jackery 3P Triphasé

Description

Rôle du Compteur Jackery 3P dans votre installation triphasée

Votre maison est raccordée en triphasé. Trois phases alimentent votre tableau électrique, et votre production solaire se répartit sur cet ensemble. Sans mesure dédiée sur chacune de ces phases, votre batterie Jackery SolarVault 3 ne peut pas savoir quelle quantité de surplus est disponible, ni sur quelle phase elle l'est.

C'est précisément le problème que résout le Compteur Jackery 3P. Installé dans votre tableau de répartition principal, il mesure en continu les flux d'énergie sur les phases L1, L2 et L3 via trois pinces ampèremétriques CT (Current Transformer, capteurs à noyau fendu clipsables directement sur les câbles de phase). Ces mesures sont ensuite transmises en Wi-Fi à vos batteries SolarVault 3, qui ajustent leur charge ou décharge en fonction du surplus réellement disponible à chaque instant.

Sans ce compteur intelligent, votre batterie Jackery fonctionne en mode programmé : plages horaires fixes, tarif heures creuses, cycles EDF Tempo selon les jours de couleur. C'est utile, mais la batterie ne réagit pas aux variations de production solaire en cours de journée. Avec le smart meter 3P installé dans le tableau, elle bascule en mode autoconsommation intelligente : elle stocke le surplus au moment précis où il est produit et le restitue quand le foyer en a besoin.

Ce compteur active par ailleurs le mode IA Jackery sur les installations triphasées. L'algorithme propriétaire apprend le profil de consommation du foyer et intègre les tarifs d'électricité de plus de 860 fournisseurs européens pour optimiser les cycles de charge et de décharge. Le résultat : chaque kilowattheure produit par vos panneaux est valorisé, aucun watt n'est perdu.

Le produit s'adresse à deux profils distincts. Propriétaires d'une batterie Jackery SolarVault 3 déjà installée sur une installation triphasée, qui veulent passer du mode programmé à la captation dynamique du surplus. Nouveaux acheteurs qui configurent leur système Jackery triphasé et veulent l'autoconsommation intelligente opérationnelle dès le premier jour.

Comment fonctionne le Compteur Jackery 3P

Le fonctionnement repose sur une chaîne de mesure physique sur les câbles de phase et une transmission sans fil vers la batterie. En installation triphasée, le déroulé s'articule en sept étapes.

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement. Retrait de la plaque frontale du tableau.

2. Fixation du compteur sur le rail DIN (rail de fixation standard 35 mm) du tableau de répartition. Le boîtier occupe 1 module DIN de large (19 mm).

3. Identification des trois câbles de phase en sortie du Linky : L1 (Phase A), L2 (Phase B), L3 (Phase C). Connexion des fils L1, L2, L3 et N aux bornes correspondantes situées en bas du compteur.

4. Ouverture de chaque pince ampèremétrique CT à noyau fendu par son mécanisme de verrouillage, clipsage sur le câble de phase correspondant (CT1 sur L1, CT2 sur L2, CT3 sur L3). La flèche directionnelle de chaque pince doit pointer du réseau vers la charge. Ne jamais installer une pince CT sur le câble neutre, ne jamais faire passer plusieurs câbles dans une même pince.

5. Fermeture des pinces jusqu'au "clic" caractéristique. Vérification que le noyau magnétique est entièrement fermé, sans espace visible.

6. Raccordement de l'antenne externe Wi-Fi fournie. Remise sous tension et vérification du clignotement des voyants LED.

7. Appairage du compteur à la batterie Jackery SolarVault 3 via l'application Jackery (iOS ou Android) en scannant le QR code du boîtier.

Une fois opérationnel, le Compteur 3P mesure en continu tension, courant, puissance, énergie active et réactive, importation et exportation sur les 3 phases simultanément. La précision sur la puissance est de ±1 % (IEC 61557-12 Classe 1). Les données sont transmises à la batterie, qui ajuste sa charge ou sa décharge sans intervention manuelle.

Compteur Intelligent Jackery 3P et Linky : deux compteurs, deux rôles distincts

La question revient régulièrement : ce compteur Jackery va-t-il remplacer mon Linky ? La réponse est non, et la distinction mérite d'être posée clairement.

Votre compteur Linky est le compteur communicant officiel installé par Enedis sur votre point de livraison. Il mesure votre consommation et, le cas échéant, votre injection de surplus sur le réseau, à des fins de facturation par votre fournisseur d'électricité. C'est un équipement Enedis, posé en amont de votre tableau. Vous n'en êtes pas propriétaire et vous ne pouvez pas le modifier.

Le Compteur Jackery 3P est un compteur intelligent privé, que vous acquérez et que votre électricien installe dans votre tableau électrique principal, en aval du Linky. Il n'a aucune interaction avec Enedis. Il ne modifie pas votre relevé, pas votre contrat, pas votre facturation. Sa seule fonction est de mesurer les flux pour piloter votre batterie SolarVault 3.

Les deux équipements cohabitent dans votre installation sans interférence. Le Linky reste le compteur de facturation officiel d'Enedis. Le smart meter Jackery 3P s'ajoute pour activer le mode autoconsommation intelligente et le mode IA de votre batterie. Aucune démarche auprès d'Enedis n'est liée à l'installation de ce compteur.

Compatibilité avec votre installation

Batteries Jackery compatibles : le Compteur 3P pilote exclusivement les batteries de l'écosystème Jackery SolarVault 3. Une batterie d'une autre marque (Marstek, Anker, Zendure, EcoFlow, etc.) n'est pas pilotable par ce compteur, et un smart meter d'une autre marque ne pilote pas une SolarVault. C'est un écosystème fermé, conçu pour fonctionner de façon intégrée.

Modèles compatibles au catalogue Mon Kit Solaire :

• Jackery SolarVault 3 Pro Max AC (2,52 kWh, batterie principale)
• Jackery SolarVault 3 BP2500 (module d'extension de capacité)

Réseau électrique : le Compteur Jackery 3P est conçu pour les installations triphasées 3P4W (3 phases + neutre, 400 V entre phases, 230 V entre phase et neutre). Tension de fonctionnement : 90 à 277 V (L-N), 156 à 480 V (L-L). Pour une installation monophasée, le Compteur Jackery 1P est la version adaptée.

Tableau électrique : prévoir 1 module DIN libre (19 mm de large) sur le rail du tableau de répartition principal. Un disjoncteur de branchement en amont avec un calibre adapté à votre abonnement est requis. Le courant nominal des pinces CT est de 20 A, le courant maximal de 120 A.

Connectivité : Wi-Fi 2,4 GHz avec antenne externe fournie, Bluetooth pour la configuration locale, interface RS485 disponible pour intégrations filaires. Portée Wi-Fi annoncée par Jackery : 30 m en intérieur, 50 m en extérieur.

Application : pilotage, suivi de production et sélection des modes via l'application Jackery (iOS et Android), la même que celle de la batterie SolarVault 3. Le compteur n'a pas d'application dédiée : il s'appaire à la batterie qui centralise toutes les données.

Installation et sécurité

Installation

Le Compteur Jackery 3P s'installe dans le tableau électrique principal sur rail DIN. Cette intervention est encadrée par la norme NF C 15-100 (norme française des installations électriques basse tension dans les locaux résidentiels).

La mise hors tension préalable du tableau est obligatoire avant toute manipulation des câbles de phase ou des pinces CT. Une pince CT ne doit jamais être ouverte ou refermée sur un conducteur sous tension : cela peut induire une tension dangereusement élevée. Comptez entre 45 et 75 minutes pour un électricien expérimenté, la pose triphasée étant légèrement plus longue que la monophasée en raison des trois pinces à clipser et à orienter correctement.

Étapes d'installation

• Mise hors tension du tableau au disjoncteur de branchement, retrait de la plaque frontale.
• Fixation du compteur sur le rail DIN 35 mm par encliquetage (clip arrière).
• Identification et connexion des conducteurs L1, L2, L3 et N aux bornes en bas du boîtier.
• Ouverture et clipsage des 3 pinces CT sur les câbles de phase (CT1/L1, CT2/L2, CT3/L3), flèche orientée vers la charge, fermeture jusqu'au clic.
• Raccordement de l'antenne externe Wi-Fi, remise sous tension.
• Appairage via l'application Jackery (scan QR code, saisie du réseau Wi-Fi).

Sécurité et conformité NF C 15-100

Le boîtier est certifié IP51 en face avant et IP20 pour l'ensemble du boîtier. Classe de protection II (double isolation), catégorie de surtension CAT III, boîtier UL 94 V-0 ignifuge. Usage strictement intérieur, dans un tableau sec et ventilé. Conformité RED 2014/53/UE et CEM IEC 61000-4 / CISPR 32. Une auto-installation expose à des risques électriques sérieux et invalide la garantie constructeur.

Questions fréquentes sur le Compteur Jackery 3P

À quoi sert un compteur intelligent dans une installation solaire triphasée ?

Il mesure en temps réel les flux d'énergie sur chacune des 3 phases (L1, L2, L3) et transmet les consignes à votre batterie SolarVault 3. Sans lui, la batterie Jackery fonctionne en mode programmé (plages horaires, EDF Tempo) mais ne capte pas le surplus solaire produit au fil de la journée. Avec le compteur 3P installé dans le tableau, la captation devient automatique au watt près et le mode IA Jackery est activé.

Ce smart meter remplace-t-il mon compteur Linky ?

Non. Le Linky reste le compteur officiel d'Enedis pour la facturation par votre fournisseur d'électricité. Le Compteur Jackery 3P s'ajoute en complément, en aval du Linky, dans votre tableau électrique. Les deux coexistent sans interférence. Aucune démarche auprès d'Enedis n'est liée à son installation.

Avec quelle batterie ce compteur est-il compatible ?

Exclusivement avec l'écosystème Jackery SolarVault 3 : la batterie principale Pro Max AC 2,52 kWh et le module d'extension BP2500. Les batteries d'autres marques ne sont pas pilotables par ce compteur.

Quelle est la différence avec le Compteur Jackery 1P ?

Le Compteur Jackery 1P est la version monophasée, avec une seule pince CT. Le 3P est conçu pour les installations triphasées (3P4W) avec trois pinces CT, une par phase. Si votre tableau est triphasé, le 3P est le modèle requis. Si votre installation est monophasée, le 1P suffit.

Ma batterie Jackery fonctionne-t-elle sans ce compteur ?

Oui, en mode programmé. Sans le Compteur 3P, la batterie SolarVault 3 gère sa charge selon des plages horaires manuelles ou des tarifs (heures creuses, EDF Tempo) paramétrés dans l'application Jackery. Elle reste opérationnelle, mais elle ne capte pas dynamiquement le surplus solaire et le mode IA Jackery n'est pas activable.

Combien de temps dure l'installation sur une installation triphasée ?

Entre 45 et 75 minutes pour un électricien qualifié. Le triphasé prend un peu plus de temps que le monophasé : il faut identifier et clipser trois pinces CT, vérifier l'orientation de chacune, et s'assurer que les trois noyaux magnétiques sont correctement fermés avant la remise sous tension.
