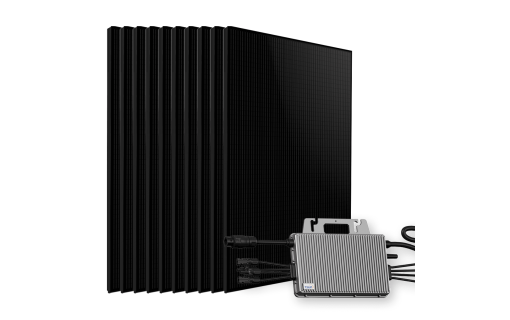

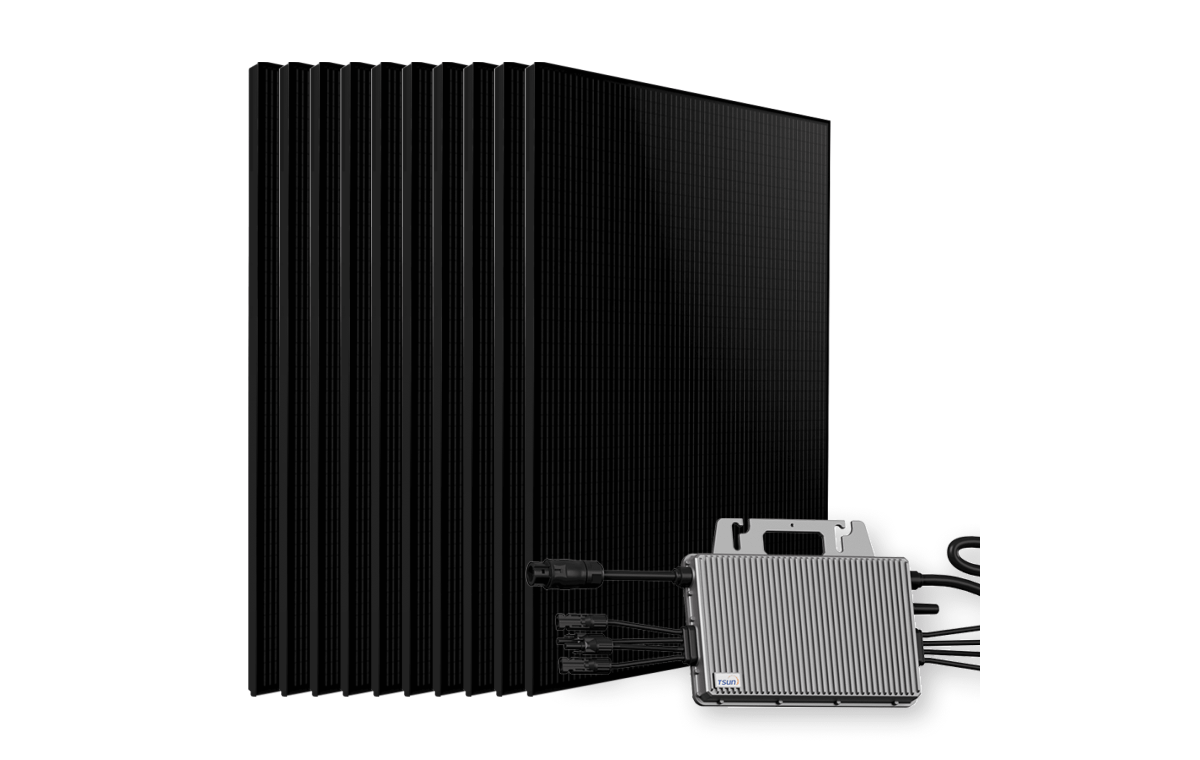

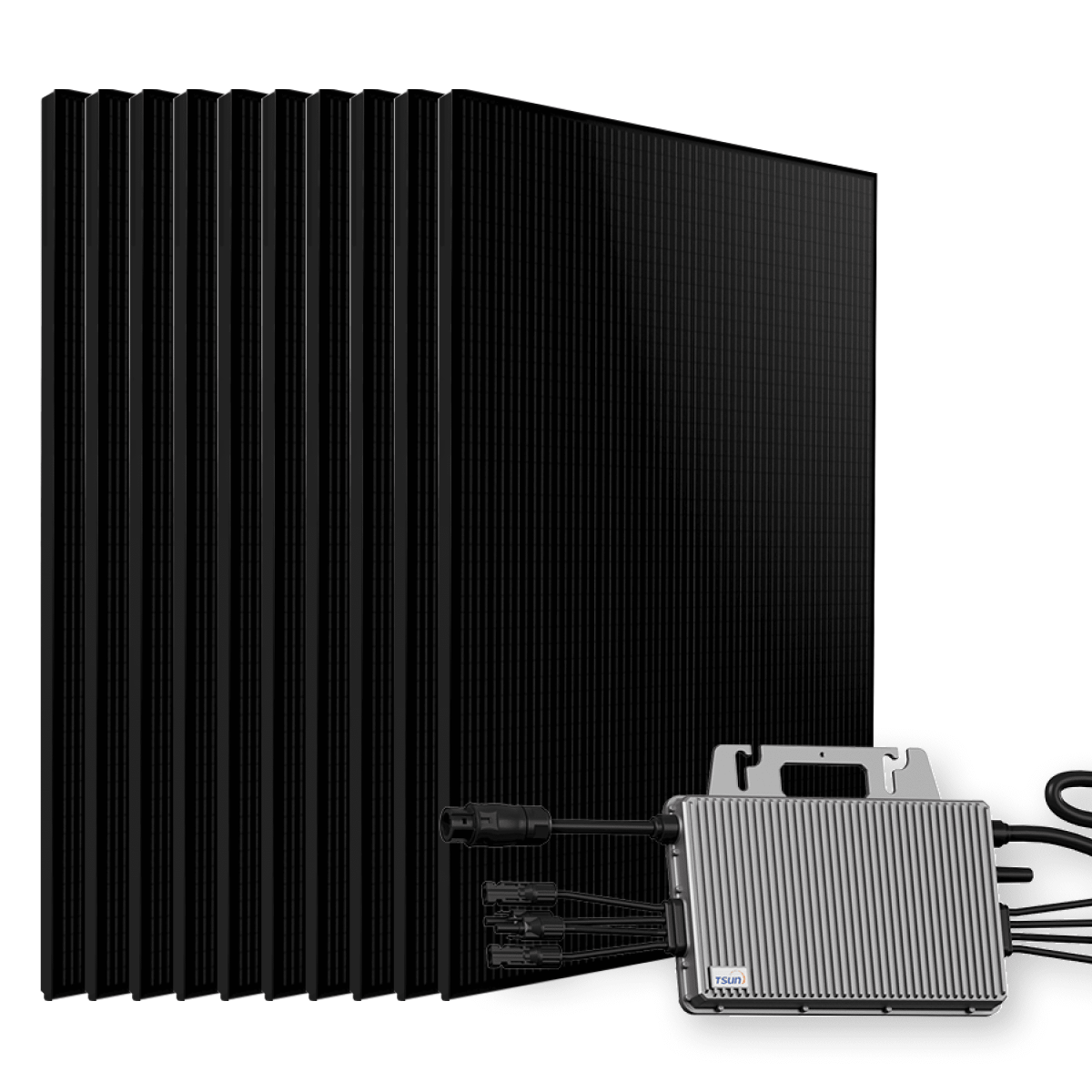

Kit Solaire Autoconsommation 10400Wc Flagsun - Micro onduleurs TSUN 20 panneaux Flagsun 520Wc Bifaciaux + 5 micro-onduleurs TSUN

Pourquoi choisir le kit 10400W Flagsun ?

• ⚡ 16 150 kWh produits chaque année : 20 panneaux de 520 Wc couvrent les postes les plus énergivores d'une grande maison, du chauffage électrique à la recharge partielle d'un véhicule électrique en journée, avec une production suffisante pour les foyers consommant entre 200 et 250 €/mois.
• ⚡ Technologie N-Type TOPCon bifaciale biverre : rendement de 23,4 % en conditions standard et dégradation maîtrisée grâce au silicium N-Type. La face arrière capte la lumière réfléchie par le sol ou la toiture, avec un gain documenté jusqu'à 30 % selon l'albédo du support.
• ⚡ Suivi individuel de chaque panneau : chaque micro-onduleur TSUN TSOL-MS2000 gère 4 panneaux via 4 entrées MPPT (Maximum Power Point Tracking) indépendantes. Un ombrage sur un seul panneau n'a aucun impact sur les 19 autres.
• ⚡ Bridage automatique et monitoring centralisé : le Smart Meter PEEM-S100 mesure en temps réel la consommation du foyer et pilote les micro-onduleurs via Wi-Fi pour ajuster la production, directement depuis l'application TSUN SMART.
• ⚡ Garanties solides sur toute la chaîne : 25 ans de garantie produit sur les panneaux Flagsun, 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale, 12 ans sur les micro-onduleurs TSUN (extensibles à 25 ans en option), 2 ans sur le Smart Meter.
• ⚡ Jusqu'à 3 392 €/an d'économies sur votre facture d'électricité, avec un potentiel bifacial additionnel selon la configuration d'installation.

Kit solaire autoconsommation 10400W : vingt panneaux pour une couverture quasi-totale des besoins résidentiels

Ce kit photovoltaïque de 10 400 Wc représente un palier supérieur dans l'autoconsommation résidentielle. Vingt panneaux Flagsun 520Wc, cinq micro-onduleurs TSUN TSOL-MS2000, un Smart Meter PEEM-S100 et l'ensemble des câbles, connecteurs MC4 et accessoires de mise à la terre composent un système cohérent, prêt à couvrir les besoins d'une grande maison familiale ou d'une installation tout-électrique.

À 10 400 Wc, la production diurne dépasse largement la consommation instantanée de la plupart des foyers. L'accent est donc mis sur la gestion intelligente du surplus : le Smart Meter pilote les micro-onduleurs pour maintenir la réinjection au niveau souhaité. Le surplus résiduel peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Comment ça marche ?

Les 20 panneaux Flagsun 520Wc transforment le rayonnement solaire en courant continu (DC), en captant la lumière sur leur face avant et, selon le support d'installation, sur leur face arrière pour la lumière réfléchie. Les cinq micro-onduleurs TSUN TSOL-MS2000, fixés derrière les panneaux, convertissent ce courant en 230 V alternatif (AC) directement utilisable par vos appareils.

L'énergie produite alimente en priorité les équipements du foyer. Le Smart Meter PEEM-S100, posé sur le rail DIN de votre tableau, surveille en permanence ce qui entre et sort du réseau via sa pince CT (transformateur de courant) clipsée sur le câble de phase d'arrivée. Il transmet ces données aux micro-onduleurs toutes les 300 ms par Wi-Fi, qui adaptent leur puissance pour limiter la réinjection selon le réglage paramétré.

Le surplus non consommé et non bridé est injecté sur le réseau Enedis et valorisable via l'offre de rachat de Mon Kit Solaire.

Raccordement électrique

Côté panneaux, les câbles MC4 fournis (800 mm, 3 m et 5 m selon les besoins de câblage) relient chaque panneau à son micro-onduleur. La sortie AC remonte via le câble bus AC jusqu'au coffret de protection, puis au tableau de répartition. Le Smart Meter PEEM-S100 s'installe sur le rail DIN 35 mm du tableau principal, sa pince CT se clipse sur le câble de phase en aval du compteur Linky.

Le pack électrique de protection est proposé en option lors de la configuration. Le kit inclut les câbles MC4 dans trois longueurs (800 mm, 3 m et 5 m), les bouchons de terminaison TSUN, les connecteurs femelles, les Terragrif de mise à la terre (20 unités), le câble de terre 6 mm², les vis et écrous de fixation.

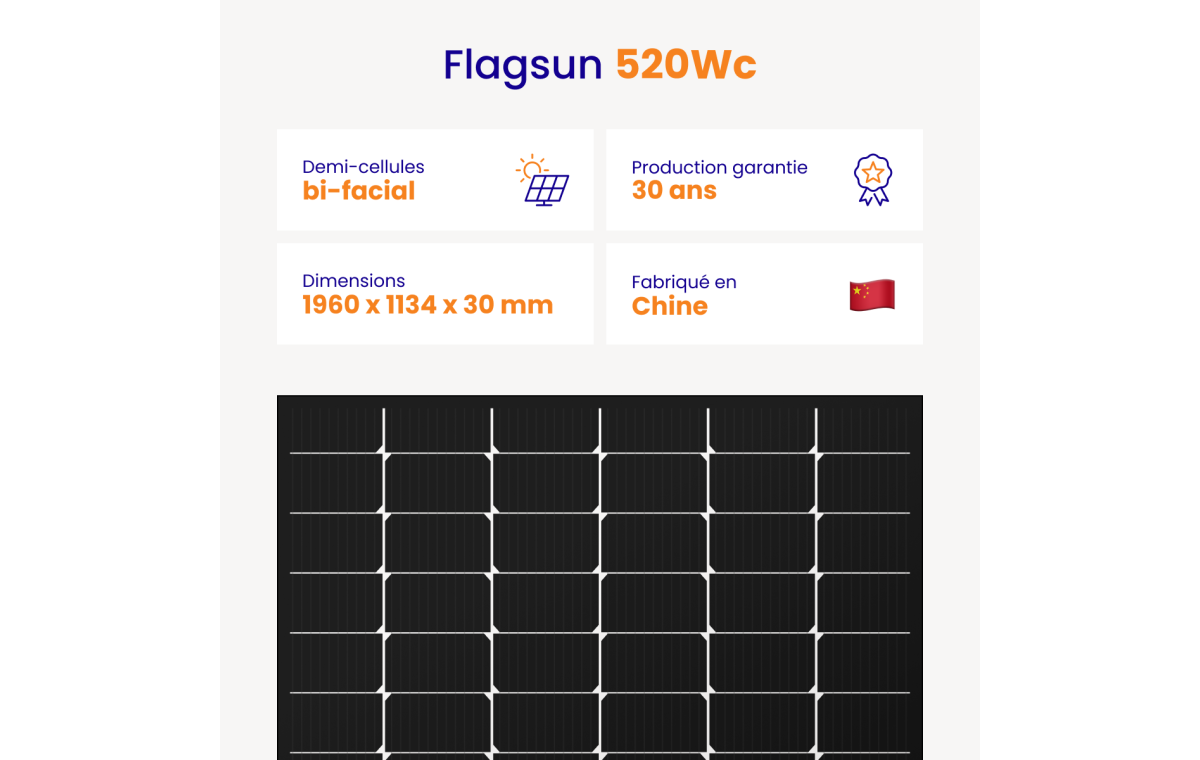

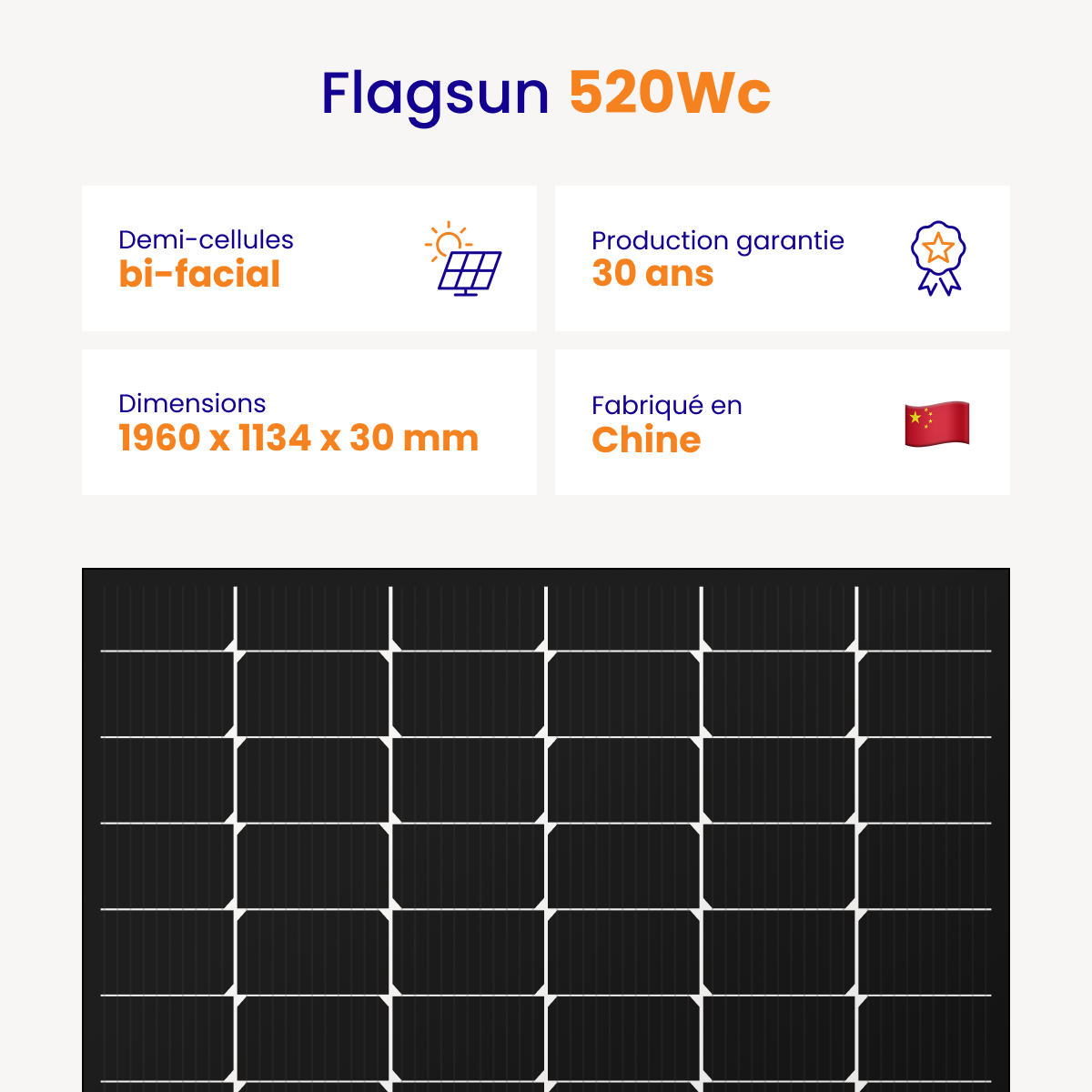

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Vingt panneaux Flagsun 520Wc forment le cœur de ce kit. Chaque module repose sur des cellules monocristallines N-Type dont la technologie TOPCon (contacts passivés par tunnel d'oxyde) réduit les pertes par recombinaison en surface. Le rendement atteint 23,4 % en conditions standard (STC : 1 000 W/m², 25 °C), ce qui représente parmi les valeurs les plus élevées disponibles sur ce format de module.

La structure biverre substitue le film plastique arrière par une seconde plaque de verre trempé anti-reflet de 2 mm, testée et certifiée résistante au brouillard salin, à l'ammoniac et à l'impact grêle. La face arrière bifaciale capte la lumière réfléchie par le sol, la toiture ou tout support clair, avec un gain de production documenté jusqu'à 30 % selon l'albédo de la surface. Sur 20 panneaux, ce potentiel additionnel peut représenter plusieurs centaines de watts en conditions favorables.

La tension Vmp de 33,95 V est parfaitement adaptée à la plage MPPT des micro-onduleurs TSUN TSOL-MS2000 (16 à 60 V). Garanties : 25 ans sur le produit et 30 ans de garantie de production linéaire avec un seuil minimal à 89,4 % de la puissance initiale. Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg. Boîte de jonction IP68 avec 3 diodes de dérivation. Câbles 4,0 mm², 1 200 mm.

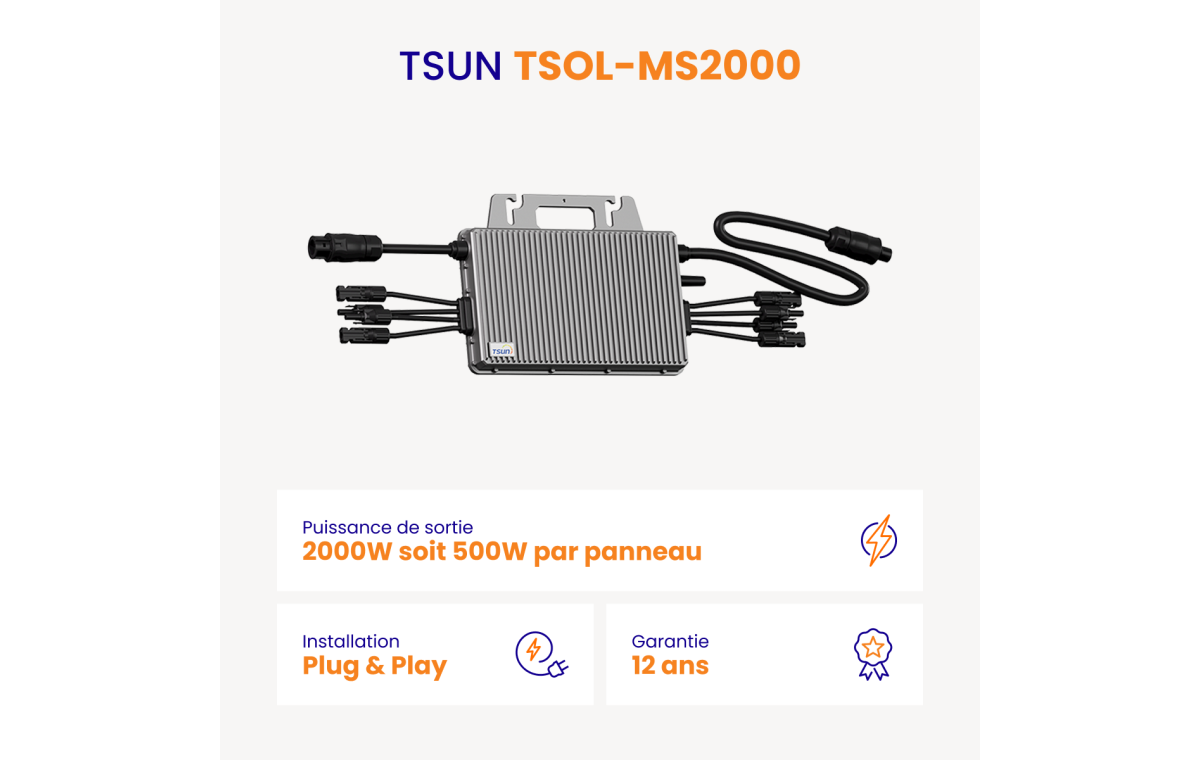

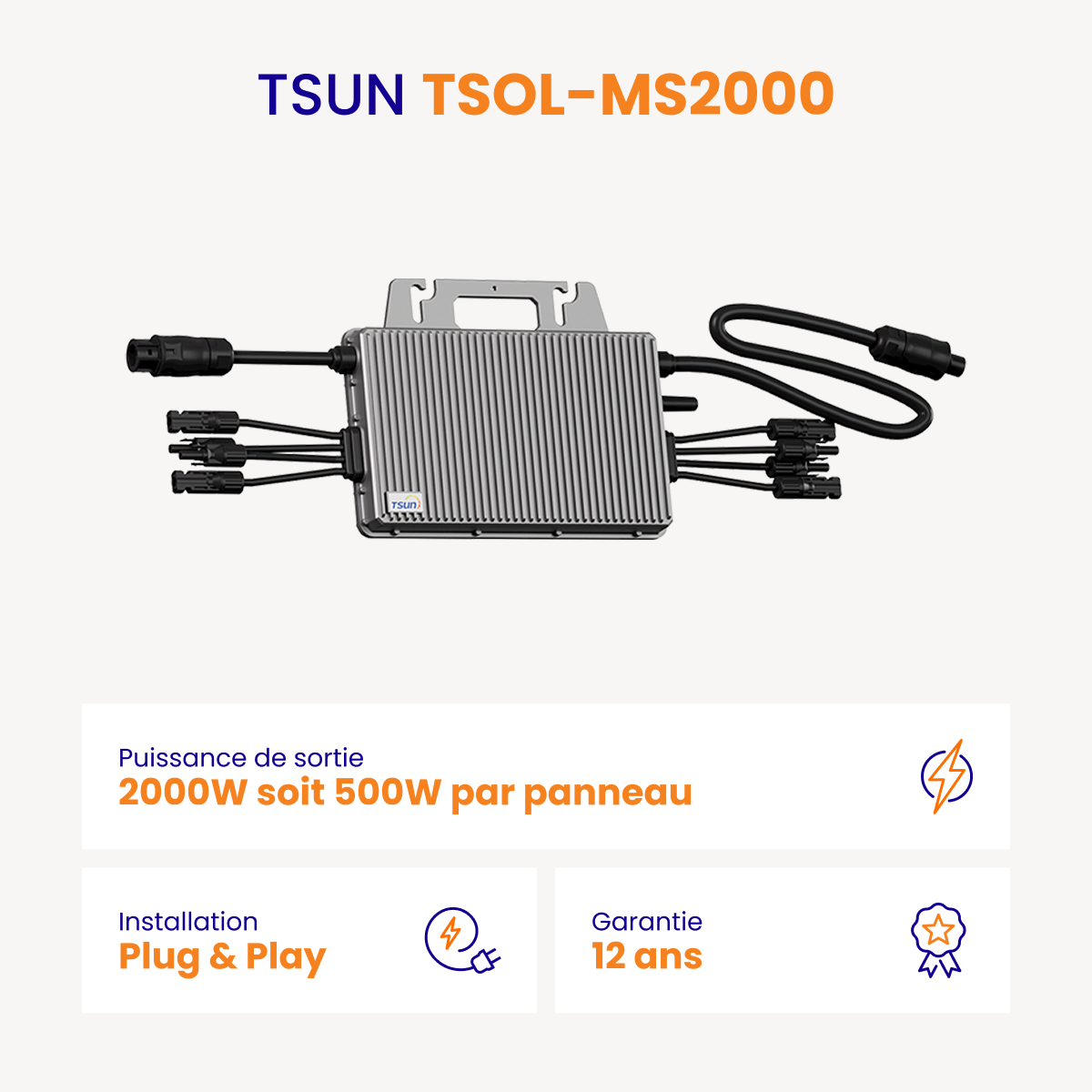

Micro-onduleurs TSUN TSOL-MS2000

Ce kit mobilise 5 micro-onduleurs TSUN TSOL-MS2000, chacun prenant en charge jusqu'à 4 panneaux. La répartition sur 20 modules est uniforme : chaque unité gère exactement 4 panneaux, avec un MPPT dédié par panneau pour une optimisation individuelle. Un ombrage partiel, une légère différence d'orientation ou une saleté localisée sur un module n'affecte pas la production des autres.

Chaque TSOL-MS2000 dispose de 4 entrées MPPT indépendantes (plage DC 16 à 60 V, courant max 4 x 16 A). La puissance de sortie AC atteint 2 000 VA par unité, soit 10 000 VA pour les 5 unités combinées. Rendement maximum 96,7 %, efficacité MPPT 99,8 %. La communication s'effectue via module Wi-Fi intégré et l'application gratuite TSUN SMART (iOS, Android, Web). Certifiés monophasés (VDE 4105, EN 50549), compatibles batterie, IP67, refroidissement par convection naturelle sans ventilateur. Dimensions : 331 x 261 x 44 mm, 5,5 kg. Garantie constructeur 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter PEEM-S100 occupe un emplacement de 1 module sur le rail DIN 35 mm de votre tableau électrique. Sa pince CT de 16 mm de diamètre, fournie avec un câble de 2 m, se clipse sur le câble de phase d'arrivée en aval du Linky sans interrompre l'alimentation.

La mesure est transmise aux micro-onduleurs via Wi-Fi 2,4 GHz (802.11 b/g/n) toutes les 300 ms. Les micro-onduleurs réagissent en ajustant leur puissance de sortie pour maintenir la réinjection au seuil paramétré dans l'application TSUN SMART. À 10 400 Wc en monophasé, ce dispositif de régulation est particulièrement utile aux heures de pic de production solaire, où la puissance générée peut dépasser la limite de 9 kWc recommandée en monophasé.

Le PEEM-S100 coexiste avec le Linky sans le remplacer ni interférer avec lui. Antenne externe incluse (câble 2 m). Dimensions : 36 x 90 x 90 mm, 130 g. Courant maximal : 100 A. Température de fonctionnement : -20 °C à +55 °C. Garantie : 2 ans.

Pack électrique de protection

Le pack électrique de protection monophasé est proposé en option lors de la configuration de votre kit. Il regroupe les protections réglementaires : disjoncteur, interrupteur différentiel, parafoudre Type II conforme à la norme NF EN 61 643-11 et compteur de production. Le câble de mise à la terre 6 mm² et les cosses de raccordement complètent ce coffret.

Les démarches administratives pour votre kit 10400W

Un kit de 10 400 Wc est soumis aux trois formalités applicables au-delà du seuil de 3 kWc.

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si le bien est situé en zone ABF (Architectes des Bâtiments de France). Renseignez-vous auprès de votre mairie sur les règles locales d'urbanisme.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (démarche gratuite). Elle est obligatoire dès le premier watt raccordé au réseau.
• CONSUEL : l'attestation de conformité électrique est requise à partir de 3 kWc. La norme UTE C15-712-1 s'applique à l'ensemble du câblage et des protections de l'installation.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'intégralité de ces formalités à votre place.

Supports de fixation compatibles

Les 20 panneaux Flagsun 520Wc (1 960 x 1 134 x 30 mm, 27,3 kg) s'adaptent à plusieurs configurations d'installation. Le kit inclut 20 Terragrif assurant la continuité de mise à la terre sur la structure, ainsi que les vis et écrous de fixation.

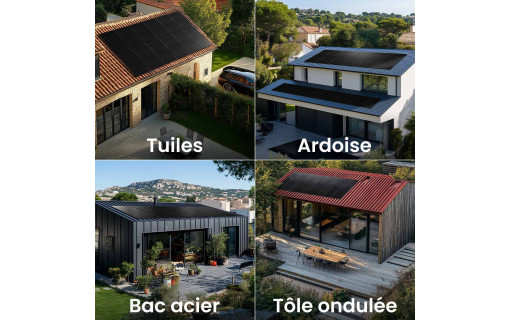

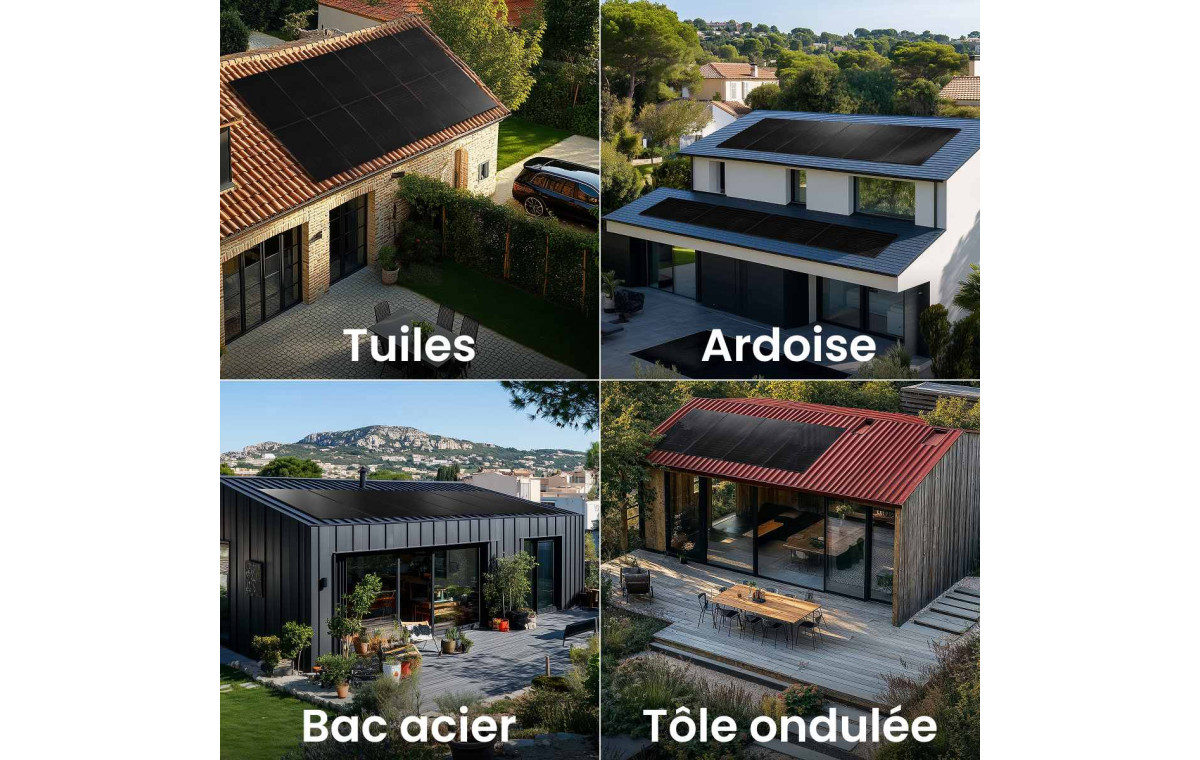

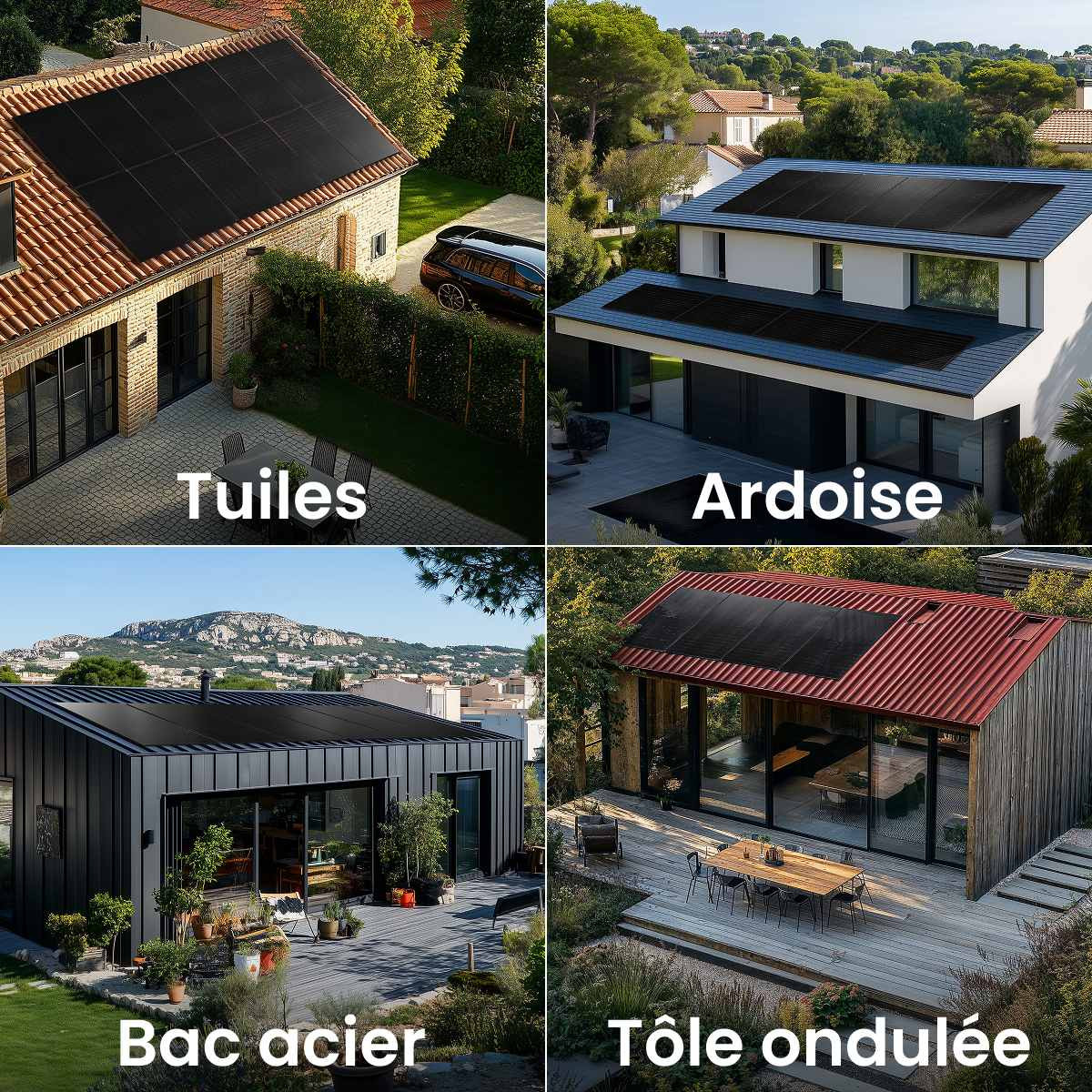

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée.
• Toit plat : équerres à 15° ou réglables pour optimiser l'inclinaison et tirer pleinement parti de la bifacialité sur une surface horizontale.
• Au sol : configuration particulièrement adaptée à ce kit de grande taille, la face arrière capte la lumière réfléchie sur une large plage horaire et maximise le gain bifacial.
• Façade : équerres inclinables pour une pose verticale ou semi-verticale.

Les fixations photovoltaïques sont proposées en option. L'équipe Mon Kit Solaire peut vous orienter selon la nature de votre couverture et la surface disponible.

Optimisez votre installation solaire

Ce kit de 10 400 Wc est livré sans batterie de stockage. Pour aller plus loin dans la réduction de votre dépendance au réseau :

• Batterie de stockage : ajoutez une batterie solaire pour conserver le surplus produit en journée et l'utiliser en soirée. Compte tenu du volume de production de ce kit, une capacité minimale de 10 kWh est recommandée. Vérifiez la compatibilité avec les micro-onduleurs TSUN TSOL-MS2000 avant de choisir votre modèle.
• MKSurplus : valorisez l'énergie injectée sur le réseau grâce à l'offre de rachat Mon Kit Solaire, accessible aux kits installés en autonomie comme à ceux posés par un installateur QualiPV RGE.
• Ecojoko : identifiez vos appareils les plus gourmands et décalez les gros consommateurs (lave-linge, lave-vaisselle, chauffe-eau) vers les créneaux de forte production, entre 10 h et 16 h.
• Extension de garantie TSUN : portez la garantie de vos micro-onduleurs de 12 à 25 ans grâce à l'option disponible lors de la configuration.

Questions fréquentes sur le kit solaire autoconsommation 10400W Flagsun

Comment fonctionne ce kit solaire autoconsommation 10400W ?

Les 20 panneaux Flagsun 520Wc convertissent le rayonnement solaire en courant continu. Les 5 micro-onduleurs TSUN TSOL-MS2000 transforment ce courant en 230 V AC utilisable directement dans le foyer. Le Smart Meter PEEM-S100 mesure la consommation via sa pince CT et communique toutes les 300 ms avec les micro-onduleurs pour réguler la production et limiter la réinjection selon vos réglages. Chacun des 20 panneaux est suivi individuellement via l'application TSUN SMART.

Quelles économies puis-je réaliser avec ce kit 10400W ?

Avec 10 400 Wc orientés sud à 30° dans le sud de la France, la production annuelle estimée atteint 16 150 kWh/an, soit jusqu'à 3 392 €/an d'économies (taux d'autoconsommation 70 %, sans batterie). Ce kit convient aux foyers dont la consommation mensuelle se situe entre 200 et 250 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation du foyer.

Quelles démarches administratives pour un kit de 10400W ?

Au-delà de 3 kWc, trois formalités sont nécessaires : une Déclaration Préalable en mairie (selon la situation du bien), une Convention d'Autoconsommation en ligne avec Enedis (gratuit) et une attestation CONSUEL pour valider la conformité électrique de l'installation. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge ces étapes.

Quelles sont les garanties de ce kit solaire ?

Panneaux Flagsun 520Wc : 25 ans de garantie produit et 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans de garantie constructeur, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.

Ce kit est-il compatible avec une installation monophasée ?

Oui, ce kit est conçu pour les installations monophasées (L/N/PE, 230 V). Les micro-onduleurs TSUN TSOL-MS2000 sont certifiés monophasés (VDE 4105, EN 50549). À 10 400 Wc, le Smart Meter PEEM-S100 joue un rôle de régulation pour maintenir la production dans les limites souhaitées. Si votre compteur est en triphasé, contactez l'équipe Mon Kit Solaire pour étudier une configuration adaptée.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, les micro-onduleurs TSUN TSOL-MS2000 sont compatibles batterie. Avec 16 150 kWh produits annuellement, le surplus journalier peut être conséquent : une capacité de stockage de 10 kWh minimum est recommandée pour en tirer le meilleur parti. Consultez la gamme de batteries solaires disponibles sur Mon Kit Solaire.

Comment suivre ma production en temps réel ?

Chaque micro-onduleur intègre un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production de chacun des 20 panneaux de façon individuelle, le cumul journalier, mensuel et historique. Le Smart Meter PEEM-S100 enrichit ce suivi avec les données de consommation du foyer et l'état de la réinjection vers le réseau.

Ce kit peut-il contribuer à la recharge d'une voiture électrique ?

Avec 16 150 kWh/an, ce kit dégage une marge de production suffisante pour contribuer à la recharge d'un véhicule électrique en journée. En programmant la charge entre 10 h et 16 h, une part significative de l'énergie provient directement des panneaux. L'ajout d'une batterie permet de reporter cette énergie vers des créneaux de recharge en dehors des heures de production.

Caractéristiques techniques

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Micro-onduleurs TSUN TSOL-MS2000

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
