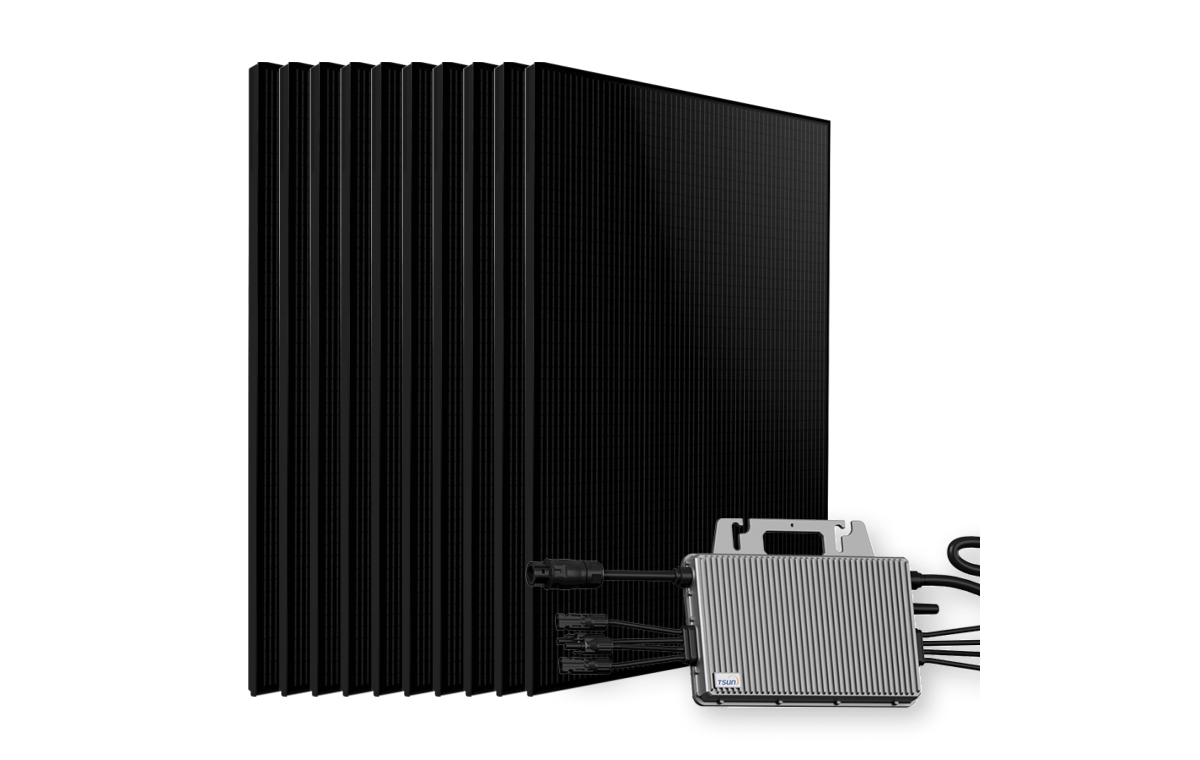

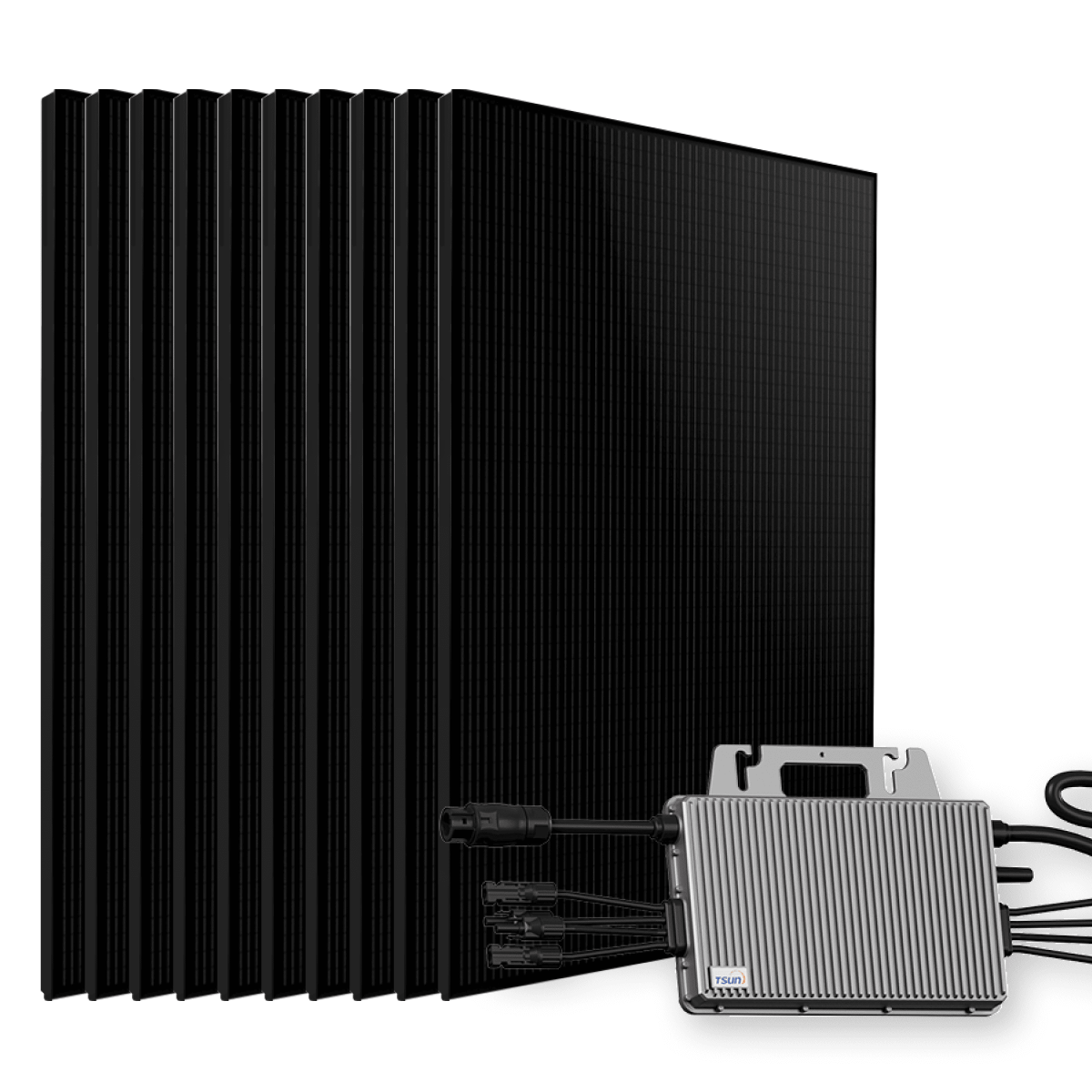

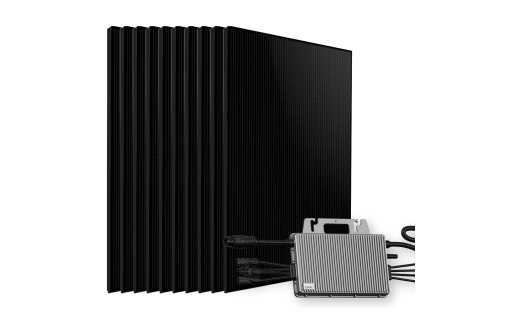

Kit Solaire Autoconsommation 10920Wc Flagsun - Micro onduleurs TSUN 21 panneaux Flagsun 520Wc + 6 micro-onduleurs TSUN

Pourquoi choisir le kit 10920W Flagsun ?

• ⚡ Production de 16 919 kWh/an : 21 panneaux de 520 Wc couvrent les besoins d'une grande maison familiale ou d'une installation tout-électrique consommant 200 à 250 €/mois, avec une capacité suffisante pour une pompe à chaleur ou la recharge d'un véhicule électrique en journée.
• ⚡ Technologie N-Type TOPCon bifaciale biverre : rendement de 23,4 % et dégradation maîtrisée sur trente ans. La face arrière exploite la lumière réfléchie par le sol, avec un gain documenté jusqu'à 30 % selon l'albédo du support et les conditions d'installation.
• ⚡ Architecture mixte optimisée : 5 micro-onduleurs TSUN TSOL-MS2000 (4 panneaux chacun) complétés par 1 micro-onduleur TSUN TSOL-MX500 pour le 21e panneau. Chaque module dispose de son propre point de suivi MPPT, un ombrage partiel n'affecte pas la production des autres.
• ⚡ Bridage dynamique du surplus : le Smart Meter PEEM-S100 clipse sur la phase d'arrivée du tableau et ajuste la production des micro-onduleurs toutes les 300 ms selon la consommation réelle, via l'application TSUN SMART.
• ⚡ Garanties solides sur 30 ans : 25 ans de garantie produit sur les panneaux Flagsun, 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale, 12 ans sur les micro-onduleurs TSUN (extensibles à 25 ans en option).
• ⚡ Jusqu'à 3 553 €/an d'économies sur votre facture d'électricité, avec un potentiel bifacial supplémentaire selon le type de support retenu.

Kit solaire autoconsommation 10920W : franchir le cap de la quasi-indépendance énergétique

Pour les foyers qui consomment beaucoup et veulent agir sur l'essentiel de leur facture, ce kit photovoltaïque de 10 920 Wc représente un palier décisif. Vingt et un panneaux Flagsun 520Wc, six micro-onduleurs TSUN répartis selon une architecture mixte, un Smart Meter PEEM-S100 et l'ensemble du câblage, des connecteurs et des accessoires de fixation sont réunis dans un kit cohérent. L'objectif : couvrir les postes les plus énergivores en autoconsommation directe, monophasé, avec gestion intelligente du surplus.

Surfaces chauffées à l'électrique, chauffe-eau programmé en journée, électroménager à cycle décalé et borne de recharge en heures solaires deviennent des postes largement compensés. Le surplus injecté peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Comment ça marche ?

Les 21 panneaux Flagsun 520Wc transforment le rayonnement solaire en courant continu sur leur face avant et, grâce à la construction bifaciale, sur leur face arrière pour la lumière réfléchie. Les six micro-onduleurs TSUN convertissent ce courant en 230 V alternatif utilisable dans votre réseau intérieur.

Le Smart Meter PEEM-S100, installé sur le rail DIN du tableau électrique avec sa pince CT clipsée sur la phase d'arrivée en aval du Linky, mesure en permanence la balance entre production et consommation. Ces données sont transmises aux micro-onduleurs via Wi-Fi toutes les 300 ms : la production s'ajuste pour ne pas dépasser ce que vous consommez, évitant une réinjection non souhaitée. Le surplus non bridé part sur le réseau Enedis et peut être valorisé via l'offre de rachat de Mon Kit Solaire.

Raccordement électrique

Les câbles MC4 relient chaque module à son micro-onduleur. Les sorties AC remontent via le câble bus jusqu'au coffret de protection, puis au tableau de répartition. Le Smart Meter PEEM-S100 prend place sur le rail DIN du tableau principal.

Le pack électrique de protection (coffret AC monophasé comprenant disjoncteur, interrupteur différentiel, parafoudre Type II et compteur de production) est proposé en option lors de la configuration. Le kit inclut les câbles MC4 en plusieurs longueurs (800 mm, 3 m et 5 m), les bouchons de terminaison, les connecteurs femelles, les accessoires de mise à la terre (câble 6 mm², cosses) et les vis et écrous de fixation.

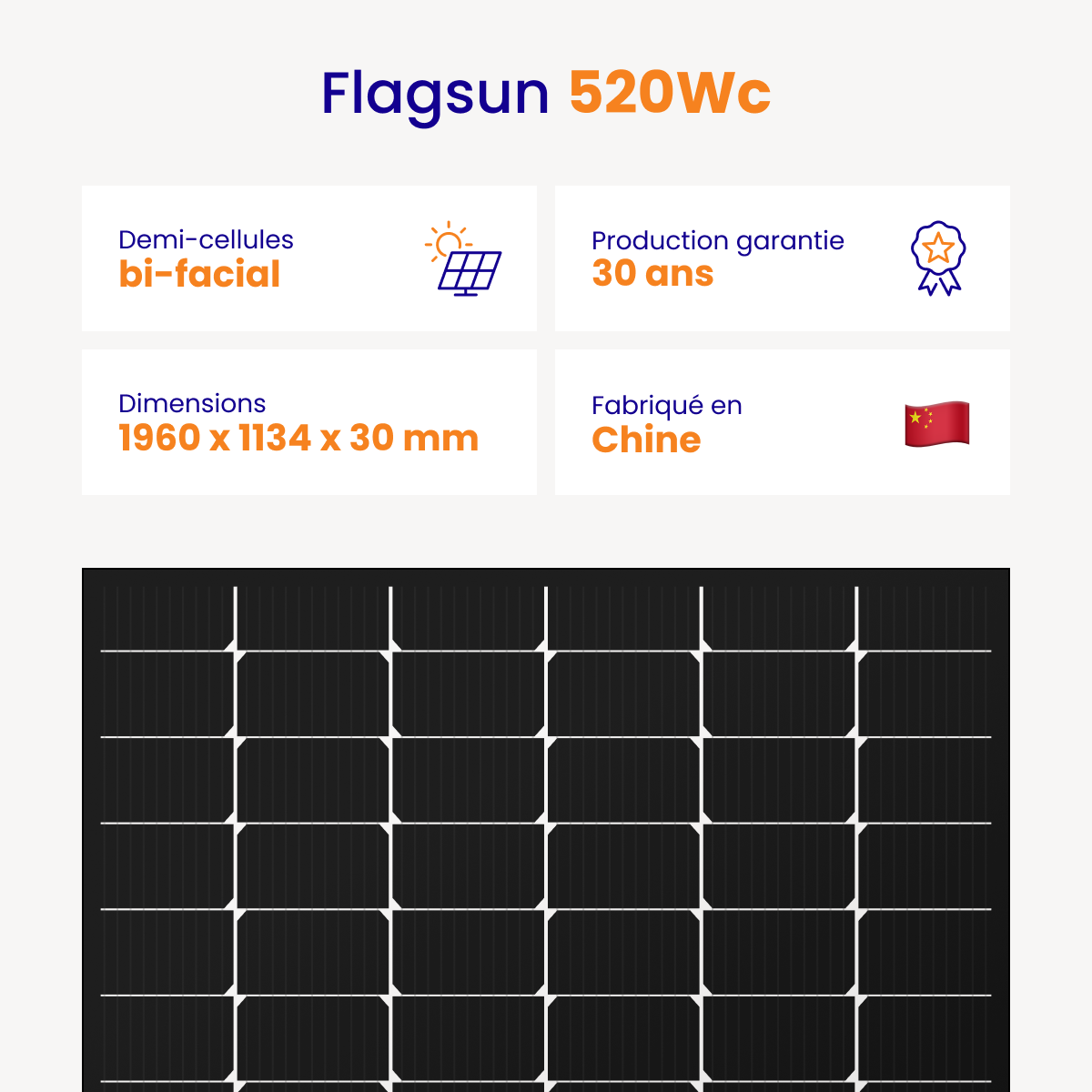

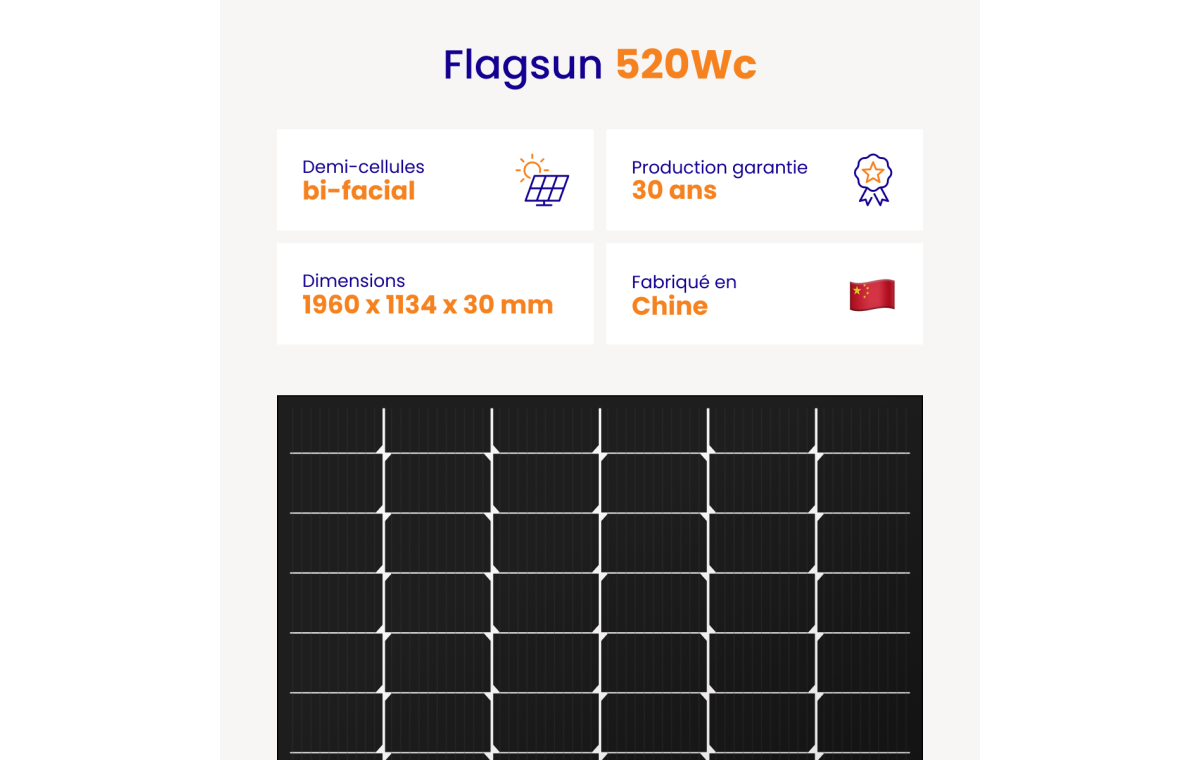

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Le panneau Flagsun 520Wc repose sur des cellules monocristallines N-Type dont la technologie TOPCon offre un rendement de 23,4 % en conditions standard (STC). La tension Vmp de 33,95 V s'inscrit dans la plage MPPT des micro-onduleurs TSUN, garantissant une compatibilité directe.

La structure biverre remplace le film plastique arrière par une seconde plaque de verre trempé 2 mm avec traitement anti-reflet. Cette construction améliore la résistance mécanique, l'étanchéité et la durée de vie (brouillard salin, ammoniac, grêle). La face arrière bifaciale capte la lumière diffuse et réfléchie, avec un gain pouvant atteindre 30 % en configuration favorable (sol, toit plat clair, façade), ce qui peut faire dépasser les 10 920 Wc nominaux en conditions réelles.

Garanties : 25 ans produit et 30 ans de production linéaire à 89,4 % de la puissance initiale. Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg. Boîte de jonction IP68, câbles MC4 de 1 200 mm.

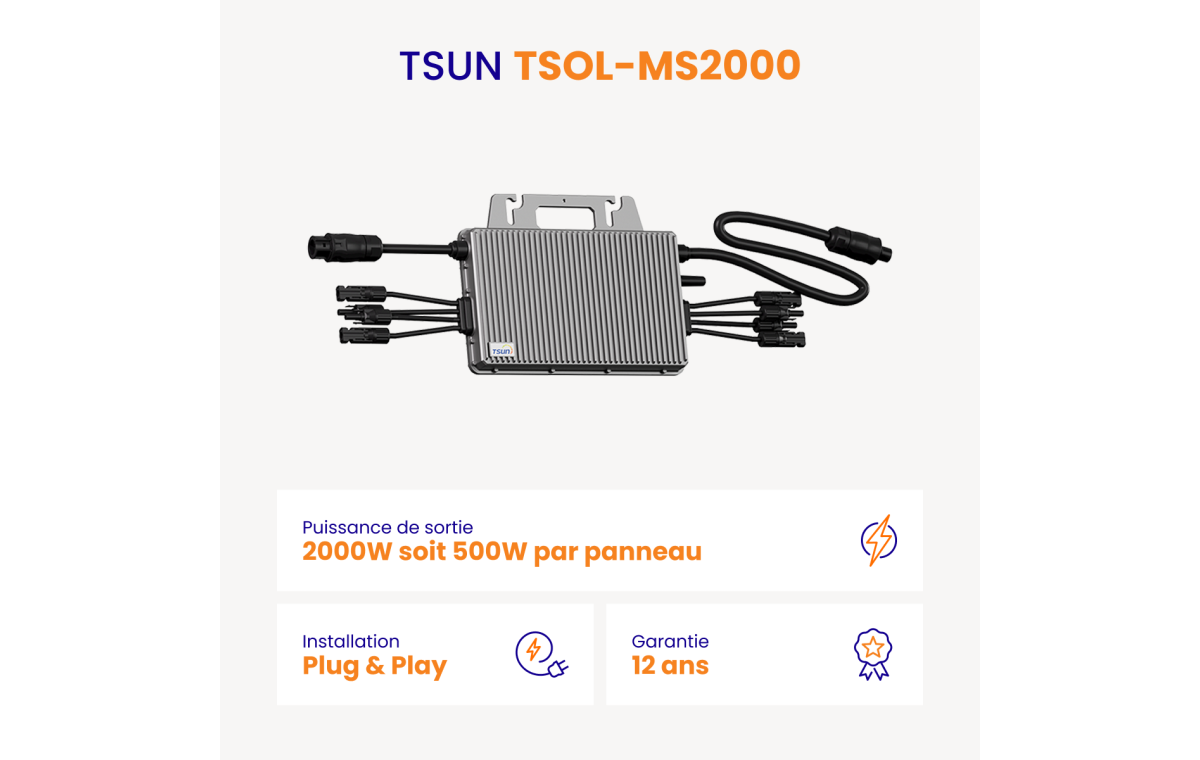

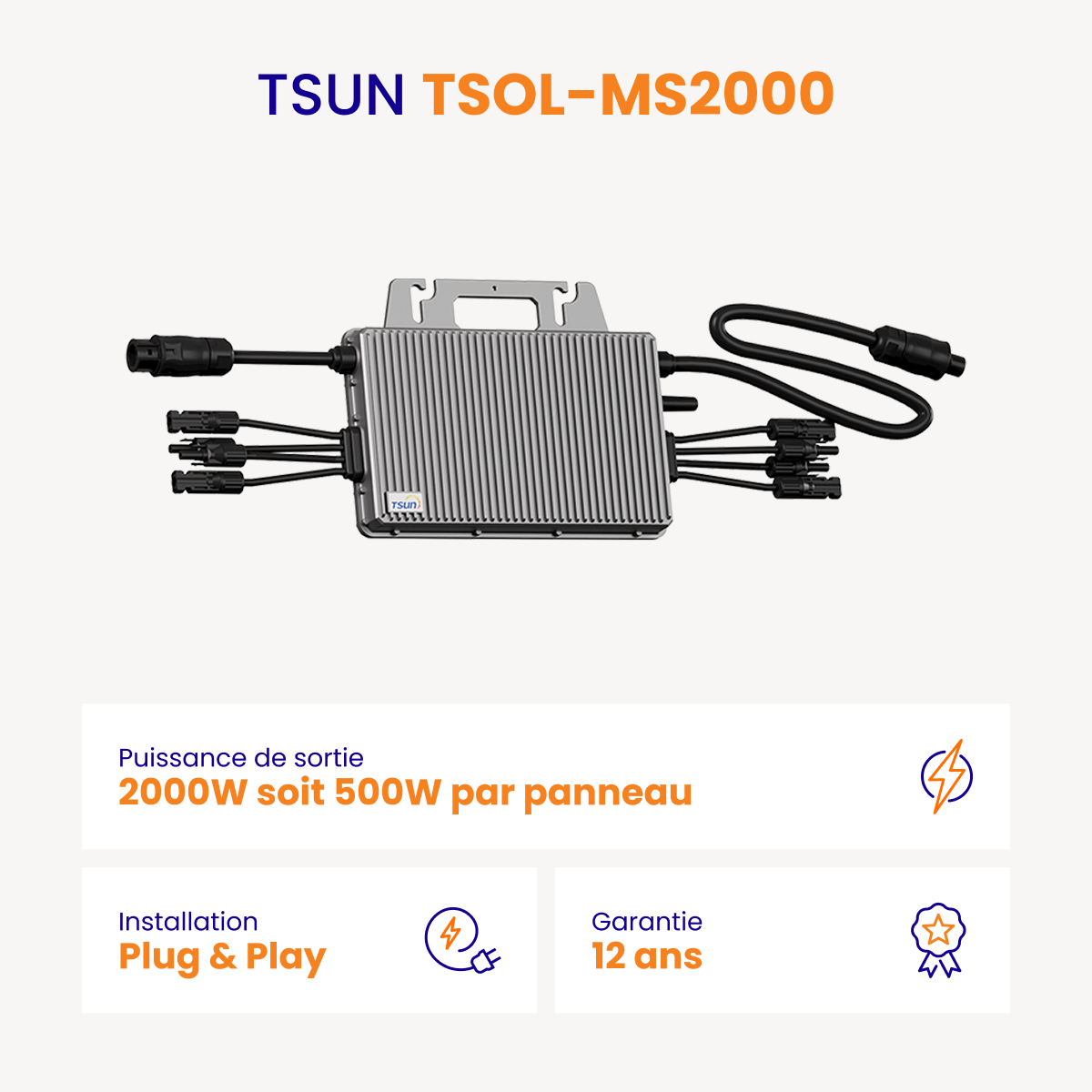

Micro-onduleurs TSUN TSOL-MS2000

Cinq micro-onduleurs TSUN TSOL-MS2000 prennent en charge 4 panneaux chacun (20 modules). Chaque TSOL-MS2000 dispose de 4 entrées MPPT indépendantes (16 à 60 V, courant max 4 x 16 A). Puissance de sortie AC : 2 000 VA par unité, soit 10 000 VA pour les cinq. Rendement maximum 96,7 %, efficacité MPPT 99,8 %.

Communication via module Wi-Fi intégré et application TSUN SMART (iOS, Android, Web) : suivi panneau par panneau, historiques, alertes. Certifiés monophasés (VDE 4105, EN 50549), IP67, convection naturelle. Dimensions : 331 x 261 x 44 mm, 5,5 kg. Garantie 12 ans, extensible à 25 ans en option.

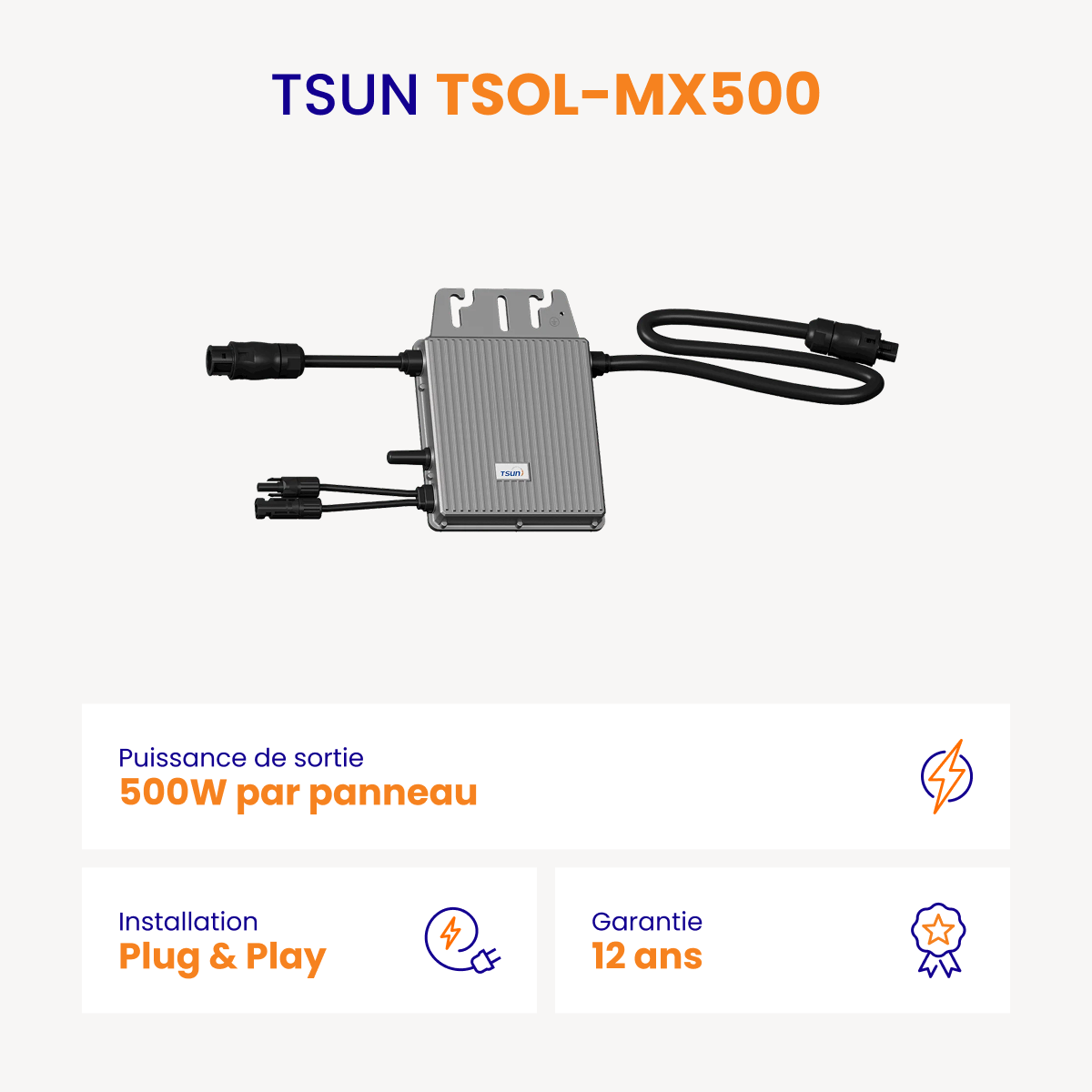

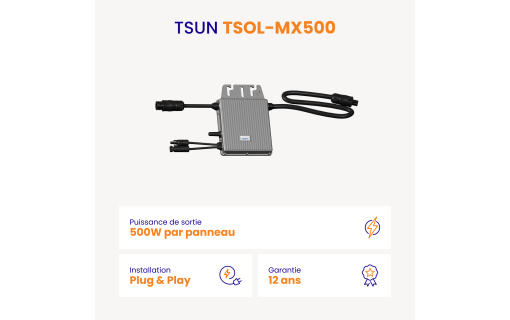

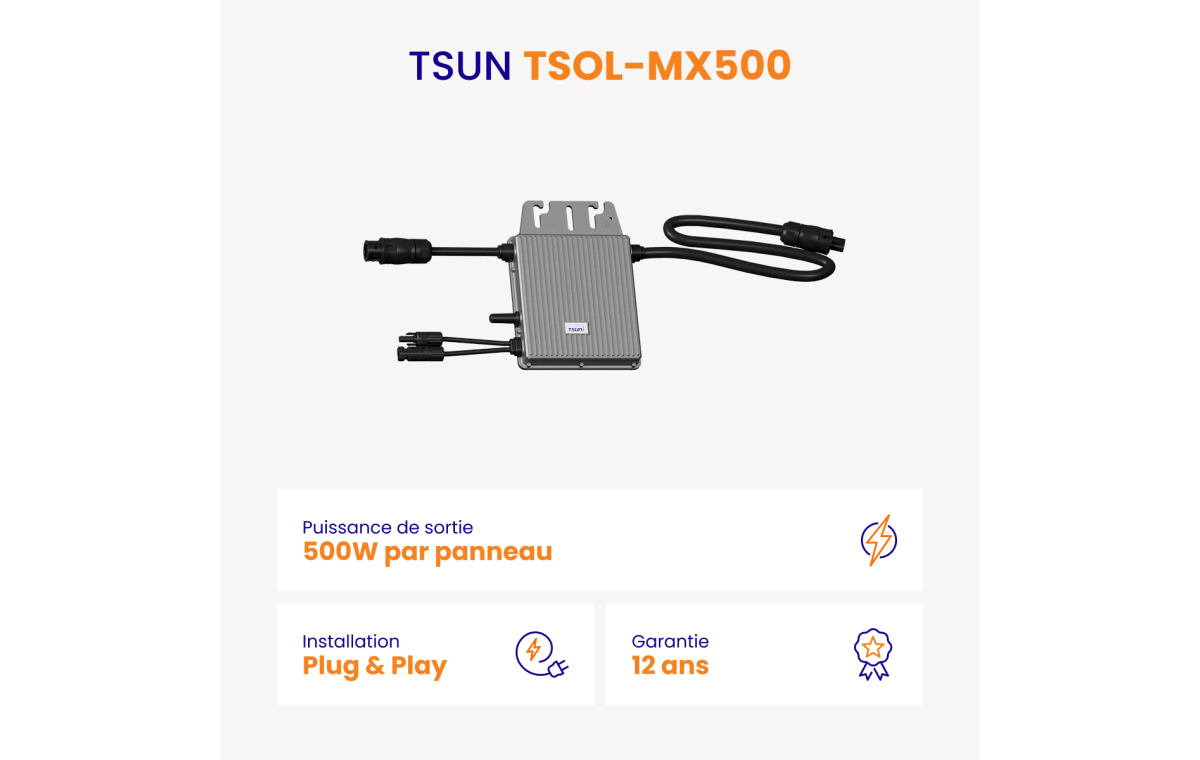

Micro-onduleur TSUN TSOL-MX500

Le 21e panneau est géré par le TSUN TSOL-MX500, modèle monopanneau à MPPT dédié. Puissance de sortie 500 VA, rendement maximum 97 %, efficacité MPPT 99,9 %. Sa compacité (164 x 225 x 30 mm, 2,1 kg) facilite l'intégration en bout de rangée. Même communication Wi-Fi, même application TSUN SMART. IP67, convection naturelle. Garantie 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter PEEM-S100 s'installe sur rail DIN 35 mm. Sa pince CT (diamètre 16 mm, câble 2 m fourni) se clipse sur la phase d'arrivée en aval du Linky et mesure en continu la consommation réelle. Ces données remontent aux micro-onduleurs via Wi-Fi 2,4 GHz toutes les 300 ms pour ajuster leur puissance en temps réel.

Pour un kit de 10 920 Wc en monophasé, ce dispositif est particulièrement utile pour maintenir l'installation dans les bornes définies lors du conventionnement avec Enedis. Configuration depuis l'application TSUN SMART. Dimensions : 36 x 90 x 90 mm, 130 g. Courant maximal : 100 A. Température : -20 °C à +55 °C. Garantie : 2 ans.

Pack électrique de protection

Le pack électrique de protection monophasé est proposé en option lors de la configuration. Il regroupe les protections réglementaires pour une installation conforme à la norme NF C 15-100 : disjoncteur, interrupteur différentiel, parafoudre Type II réseau et compteur de production. Le câble de mise à la terre 6 mm² et les cosses de raccordement complètent le coffret.

Les démarches administratives pour votre kit 10920W

Avec 10 920 Wc, trois formalités sont requises, toutes gérables en ligne ou en mairie.

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien est en zone ABF (Architectes des Bâtiments de France). Renseignez-vous auprès de votre mairie sur les règles locales d'urbanisme.
• Enedis : signez la Convention d'Autoconsommation sur le portail Enedis (démarche en ligne, gratuite). Obligatoire pour tout kit raccordé au réseau, quelle que soit la puissance.
• CONSUEL : au-delà de 3 kWc, l'attestation de conformité électrique est obligatoire. La norme UTE C15-712-1 s'applique à l'ensemble de l'installation photovoltaïque.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'intégralité de ces formalités.

Supports de fixation compatibles

Les 21 panneaux Flagsun 520Wc (1 960 x 1 134 x 30 mm, 27,3 kg chacun) se posent sur plusieurs types de supports. Le kit inclut les Terragrif (21 unités) pour la mise à la terre sur structure, ainsi que les vis et écrous de fixation.

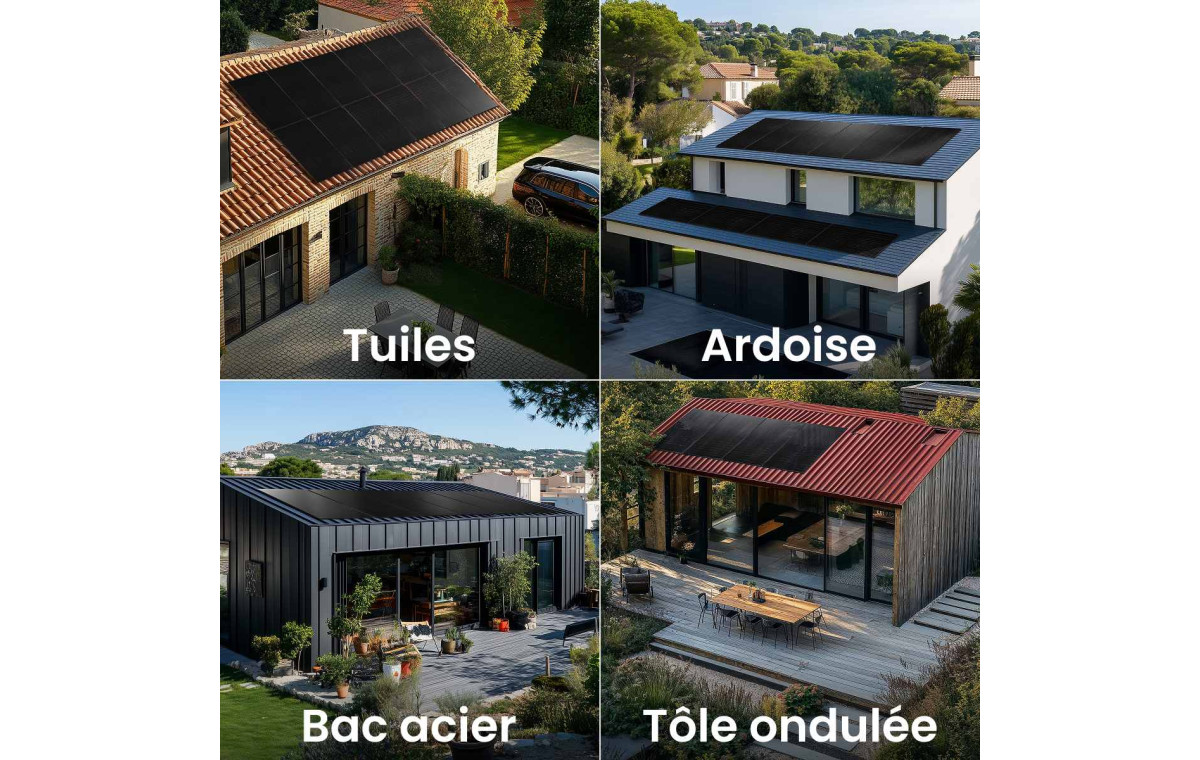

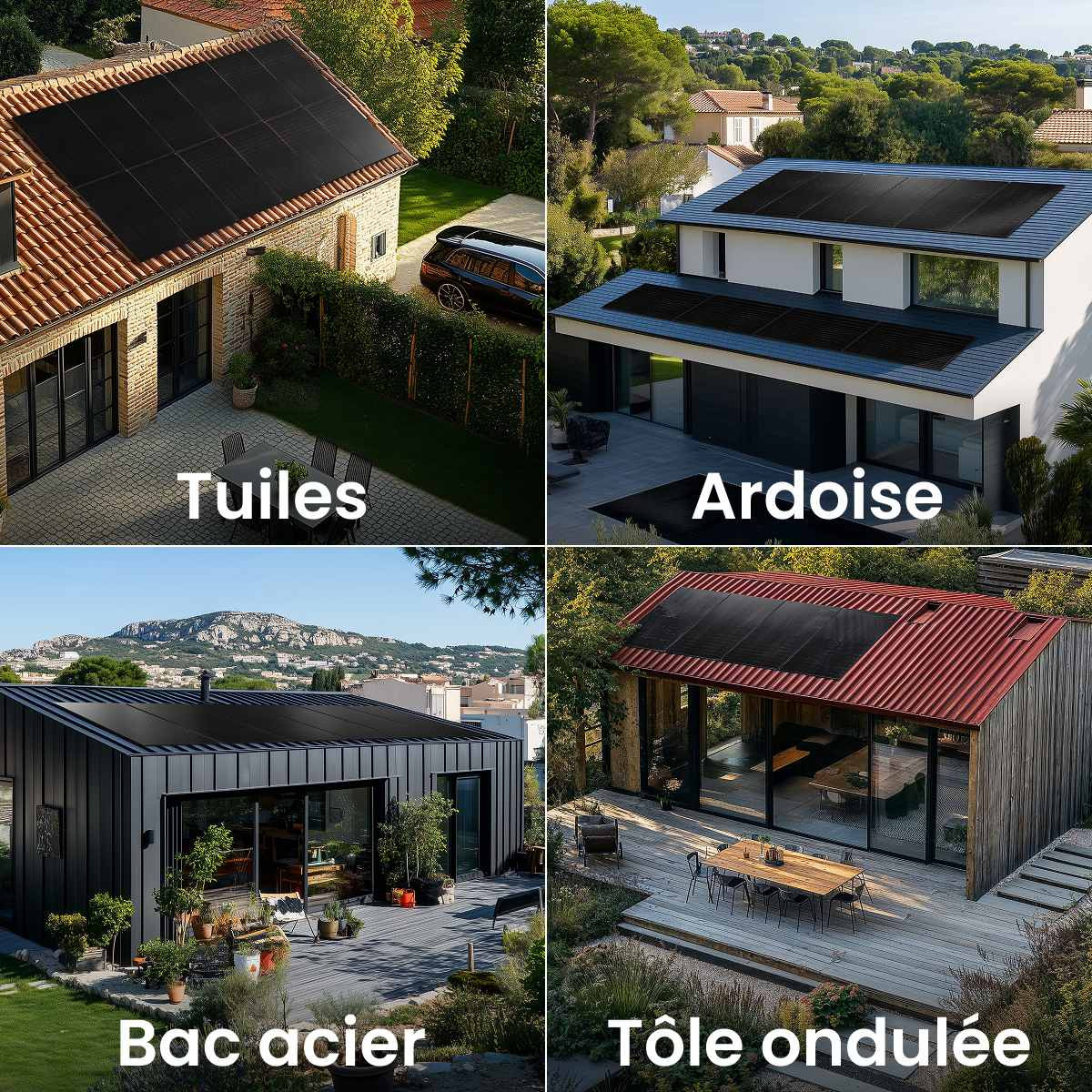

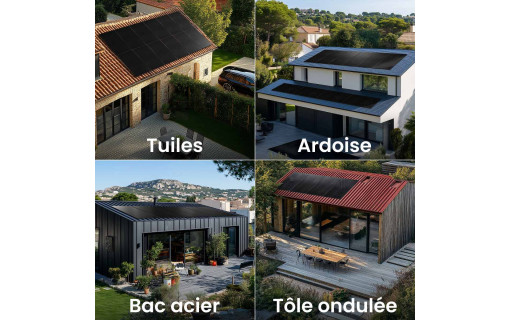

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Surface nécessaire pour 21 panneaux : environ 47 m².
• Toit plat : équerres inclinées à 15° ou réglables pour capter un maximum de rayonnement tout au long de la journée.
• Au sol : configuration recommandée pour tirer le meilleur parti de la bifacialité, la face arrière bénéficiant d'une réflexion maximale sur une large plage horaire.
• Façade : équerres inclinables pour une pose semi-verticale ou verticale, avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe de Mon Kit Solaire peut vous orienter selon votre type de couverture et la surface disponible.

Optimisez votre installation solaire

Ce kit de 10 920 Wc est livré sans batterie de stockage. Pour maximiser davantage l'autoconsommation :

• Batterie de stockage : ajoutez une batterie solaire pour conserver le surplus produit en journée et le consommer le soir. Pour cette puissance, une capacité minimale de 10 kWh est recommandée. Vérifiez la compatibilité avec les micro-onduleurs TSUN avant de choisir votre modèle.
• MKSurplus : l'offre de rachat de Mon Kit Solaire vous permet de valoriser le surplus injecté sur le réseau, que vous ayez installé vous-même ou via un installateur QualiPV RGE.
• Ecojoko : identifiez vos appareils les plus énergivores et programmez les gros cycles (lave-linge, lave-vaisselle, chauffe-eau) aux heures de production maximale, entre 10 h et 16 h.
• Extension de garantie TSUN : portez la couverture de vos micro-onduleurs de 12 à 25 ans grâce à l'option disponible lors de la configuration du kit.

Questions fréquentes sur le kit solaire autoconsommation 10920W Flagsun

Comment fonctionne ce kit solaire autoconsommation 10920W ?

Les 21 panneaux Flagsun 520Wc convertissent la lumière solaire en courant continu. Les cinq micro-onduleurs TSUN TSOL-MS2000 et le TSOL-MX500 transforment ce courant en 230 V AC injecté dans votre réseau intérieur. Le Smart Meter PEEM-S100 mesure la consommation du foyer via sa pince CT et pilote les micro-onduleurs pour ajuster la production selon vos réglages. Le suivi s'effectue panneau par panneau via l'application gratuite TSUN SMART.

Quelles économies puis-je réaliser avec ce kit 10920W ?

Avec 10 920 Wc orientés sud à 30° dans le sud de la France, la production estimée atteint 16 919 kWh/an, soit jusqu'à 3 553 €/an d'économies (taux d'autoconsommation 70 %, sans batterie). Ce kit convient aux foyers dont la consommation mensuelle se situe entre 200 et 250 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 10920W ?

Trois formalités sont nécessaires : une Déclaration Préalable en mairie (selon votre situation et votre zone), une Convention d'Autoconsommation en ligne avec Enedis (gratuit) et une attestation CONSUEL pour valider la conformité électrique. Mon Kit Solaire propose un service de démarches administratives pour vous accompagner sur l'ensemble de ces étapes.

Quelles sont les garanties de ce kit solaire ?

Panneaux Flagsun 520Wc : 25 ans de garantie produit et 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale. Micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX500 : 12 ans de garantie constructeur, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.

Ce kit est-il compatible avec mon installation monophasée ?

Oui, les micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX500 sont certifiés pour une connexion monophasée (L/N/PE, 230 V, VDE 4105, EN 50549). Si votre compteur est en triphasé, contactez l'équipe de Mon Kit Solaire pour étudier une configuration adaptée.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, les micro-onduleurs TSUN sont compatibles avec une batterie de stockage. Pour 16 919 kWh produits annuellement, une capacité de 10 kWh minimum est recommandée. Consultez la gamme de batteries solaires disponibles sur Mon Kit Solaire.

Comment suivre ma production solaire en temps réel ?

Chaque micro-onduleur intègre un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production de chacun des 21 panneaux individuellement, les cumuls journaliers et les données historiques. Le Smart Meter PEEM-S100 enrichit ce tableau de bord avec la consommation du foyer et le solde injecté ou soutiré sur le réseau.

Ce kit peut-il contribuer à la recharge d'un véhicule électrique ?

Avec 16 919 kWh/an, ce kit dispose d'une capacité suffisante pour couvrir les besoins du foyer et contribuer à la recharge d'un véhicule électrique en journée. En programmant la charge entre 10 h et 16 h, une part significative de l'énergie provient directement des panneaux. L'ajout d'une batterie permet de reporter l'énergie solaire vers les créneaux du soir.

Caractéristiques techniques

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Micro-onduleurs TSUN TSOL-MS2000 (x5)

Micro-onduleur TSUN TSOL-MX500 (x1)

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
