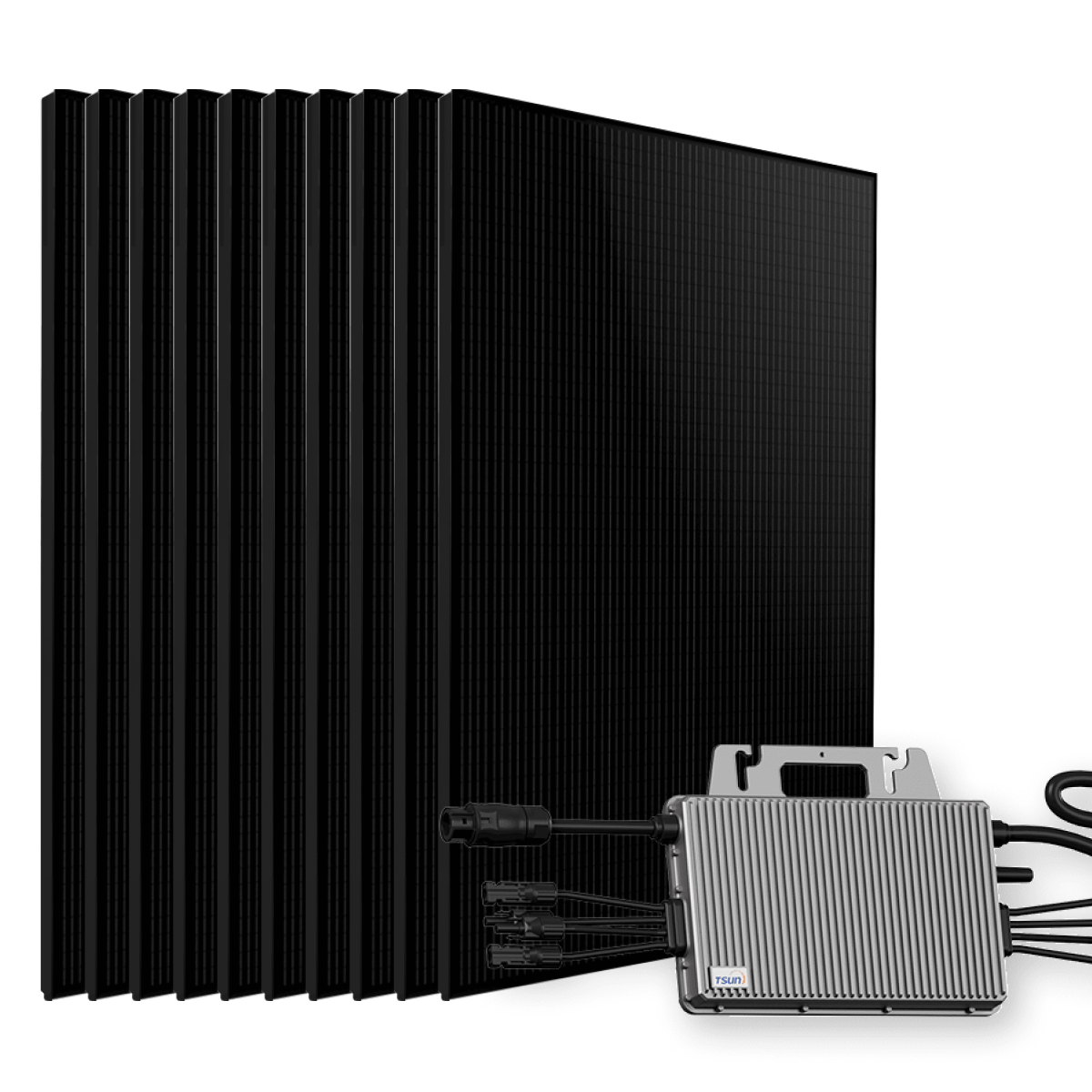

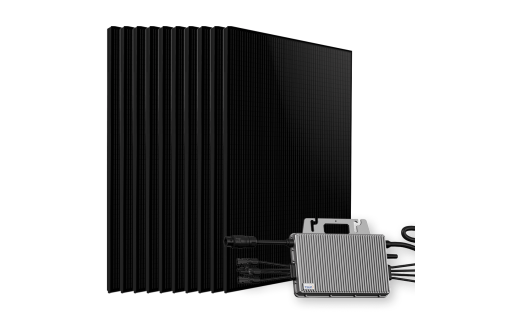

Kit Solaire Autoconsommation 11960Wc Flagsun - Micro onduleurs TSUN 23 panneaux Flagsun 520Wc + 6 micro-onduleurs TSUN

Pourquoi choisir le kit 11960W Flagsun ?

• ⚡ Production de 18 457 kWh/an : 23 panneaux de 520 Wc couvrent les besoins d'une grande maison familiale ou d'un foyer tout-électrique consommant 200 à 250 €/mois, avec une capacité suffisante pour alimenter une pompe à chaleur ou contribuer à la recharge d'un véhicule électrique en journée.
• ⚡ Technologie N-Type TOPCon bifaciale biverre : rendement de 23,4 % et courbe de dégradation très faible sur trente ans. La face arrière valorise la lumière réfléchie par le support, avec un gain documenté jusqu'à 30 % selon l'albédo de la surface.
• ⚡ Optimisation module par module : les 6 micro-onduleurs TSUN TSOL-MS2000 gèrent chacun jusqu'à 4 panneaux via 4 entrées MPPT indépendantes. Un ombrage ponctuel ne pénalise pas la production des autres panneaux.
• ⚡ Gestion intelligente du surplus : le Smart Meter PEEM-S100 se clipse sur le câble de phase d'arrivée et communique en temps réel avec les micro-onduleurs pour maintenir la réinjection au niveau paramétré via l'application TSUN SMART.
• ⚡ Garanties longue durée : 25 ans de garantie produit sur les panneaux Flagsun, 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale, 12 ans sur les micro-onduleurs TSUN (extension à 25 ans en option).
• ⚡ Jusqu'à 3 876 €/an d'économies sur votre facture, avec un potentiel bifacial supplémentaire variable selon le type de support et l'environnement d'installation.

Kit solaire autoconsommation 11960W : couvrir les besoins d'une grande maison sans compromis

Pour une maison spacieuse dont la consommation dépasse régulièrement les 200 €/mois, une installation de 11 960 Wc représente un levier sérieux pour réduire la part de l'énergie achetée au réseau. Ce kit photovoltaïque assemble 23 panneaux Flagsun 520Wc, 6 micro-onduleurs TSUN TSOL-MS2000, un Smart Meter PEEM-S100 et l'ensemble du câblage MC4, des connecteurs, des Terragrif de mise à la terre et des accessoires de fixation, dimensionné pour une autoconsommation directe en monophasé avec pilotage automatisé du surplus.

Les postes les plus gourmands passent en grande partie sous couverture solaire : chauffage d'appoint électrique, chauffe-eau, électroménager programmé aux heures de production, bureautique et recharge partielle d'un véhicule électrique entre 10 h et 16 h. Le surplus non consommé peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Comment ça marche ?

Les 23 panneaux Flagsun 520Wc captent la lumière solaire sur leur face avant et sur leur face arrière pour la lumière diffuse ou réfléchie par le sol, et la convertissent en courant continu (DC). Les 6 micro-onduleurs TSUN TSOL-MS2000, fixés directement derrière les panneaux, transforment ce courant en 230 V alternatif (AC) et l'injectent dans le circuit électrique du foyer.

L'énergie produite alimente en priorité les appareils en fonctionnement. Le Smart Meter PEEM-S100, logé sur le rail DIN de votre tableau avec sa pince CT clipsée sur la phase d'arrivée en aval du Linky, mesure en permanence la consommation et le flux vers le réseau. Il transmet ces données aux micro-onduleurs via Wi-Fi toutes les 300 ms, qui ajustent leur puissance de sortie pour rester dans les limites définies. Le surplus injecté sur le réseau Enedis peut être racheté via l'offre de valorisation de Mon Kit Solaire.

Raccordement électrique

Les câbles MC4 fournis (longueurs 800 mm, 3 m et 5 m) relient chaque panneau à son micro-onduleur. Les sorties AC remontent par le câble bus vers le coffret de protection, puis vers le tableau de répartition. La pince CT du Smart Meter PEEM-S100, de diamètre 16 mm, se clipse sur la phase d'arrivée en aval du compteur Linky sans coupure de câble. Le kit comprend les câbles de mise à la terre 6 mm² (2 m), les vis tête marteau M8x30, les écrous M8 à embase crantée, les Terragrif (23 unités), les vis autoforeuses 5,5x25 mm, les vis M4x12 mm, les bouchons de terminaison et les caches pour connecteurs MC4 non utilisés.

Le pack électrique de protection monophasé est proposé en option lors de la configuration. Il sécurise le raccordement avec disjoncteur, interrupteur différentiel, parafoudre Type II réseau et compteur de production.

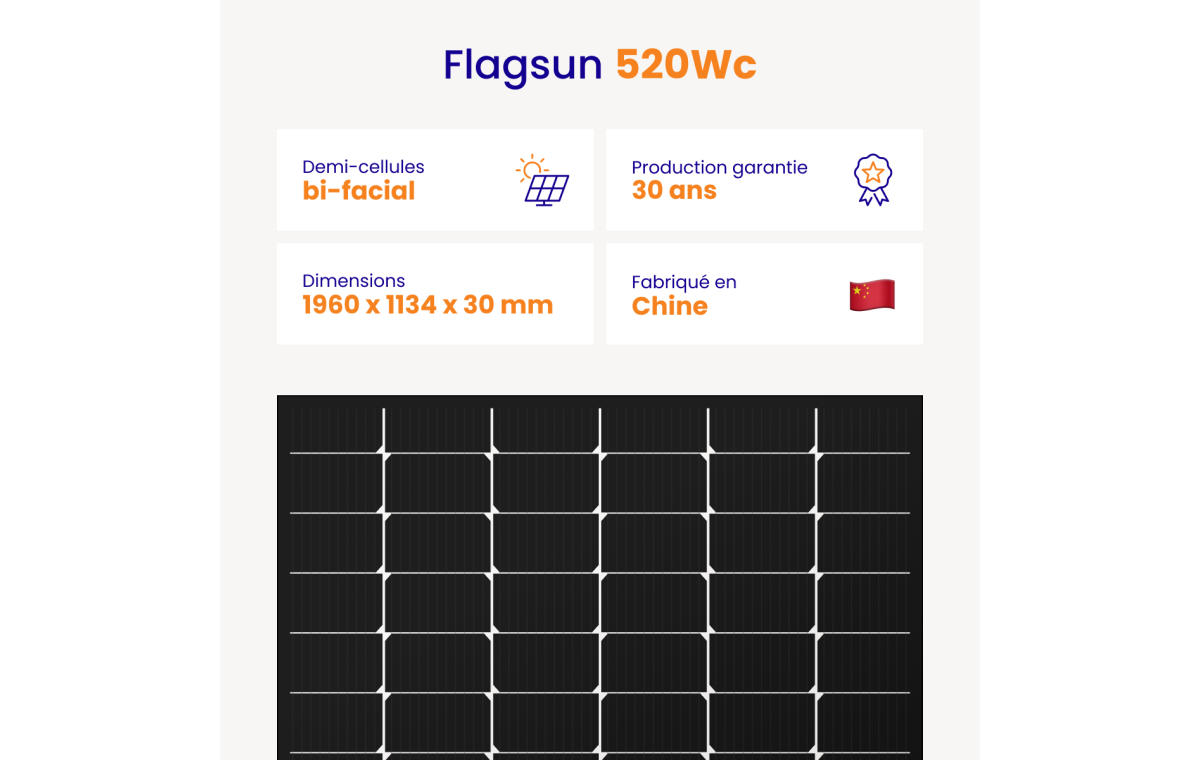

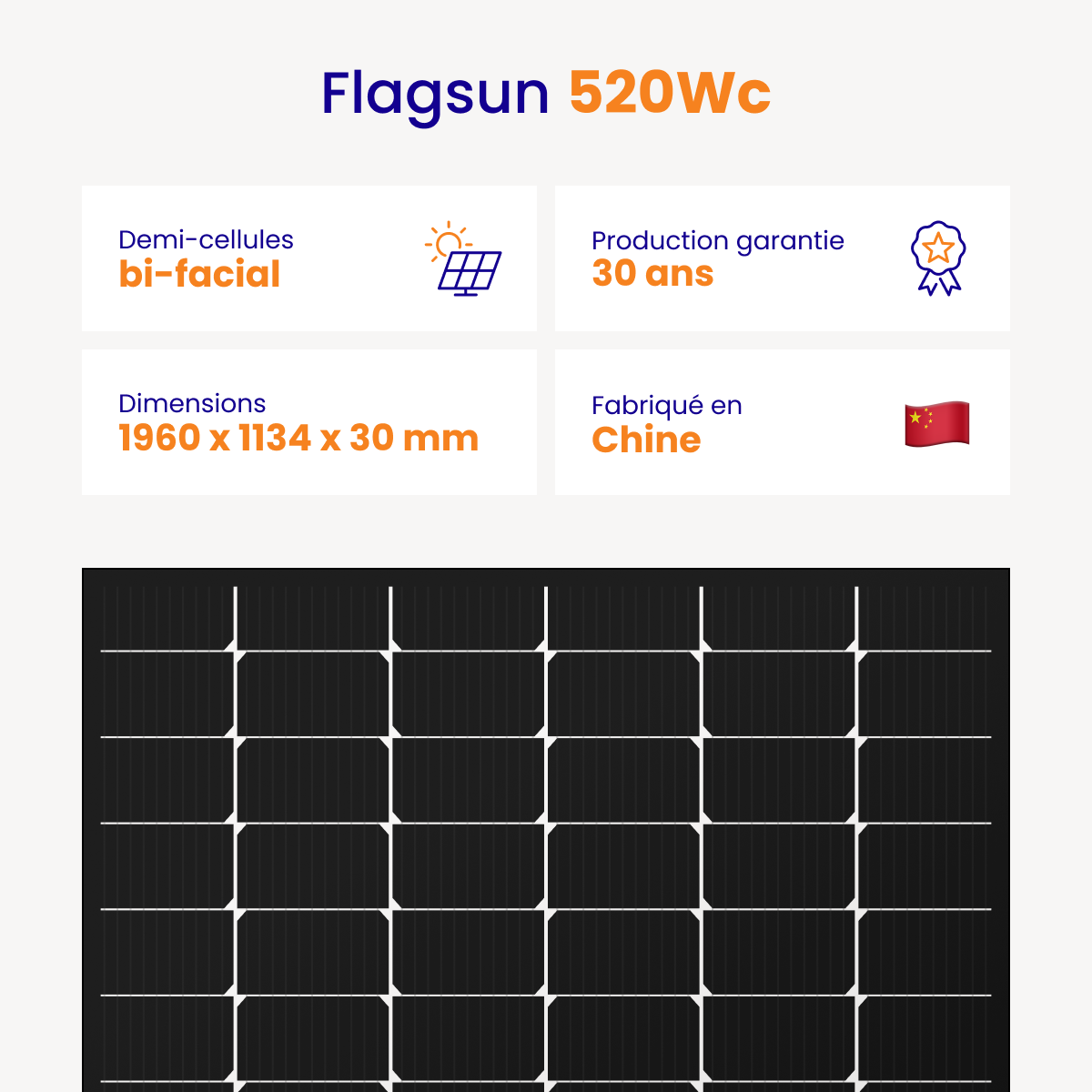

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

La technologie TOPCon (contacts passivés par tunnel d'oxyde) réduit les recombinaisons de porteurs en surface de la cellule, ce qui se traduit par un rendement de 23,4 % en conditions standard (STC) et une dégradation annuelle parmi les plus contenues du segment résidentiel. Les 4 entrées MPPT du micro-onduleur associé optimisent chaque panneau de façon totalement indépendante.

La construction biverre, avec deux plaques de verre trempé 2 mm anti-reflet de part et d'autre des cellules, supprime le film plastique arrière traditionnel et confère une résistance certifiée aux tests de brouillard salin, d'ammoniac et d'impact grêle. La bifacialité permet de capter la lumière réfléchie par la surface d'installation, avec un gain documenté pouvant atteindre 30 % selon l'albédo, particulièrement notable en pose au sol ou sur toit plat.

Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg. Boîte de jonction IP68, 3 diodes de bypass. Câbles MC4 4,0 mm², 1 200 mm. Garanties : 25 ans produit et 30 ans de production linéaire avec plancher à 89,4 % de la puissance nominale initiale.

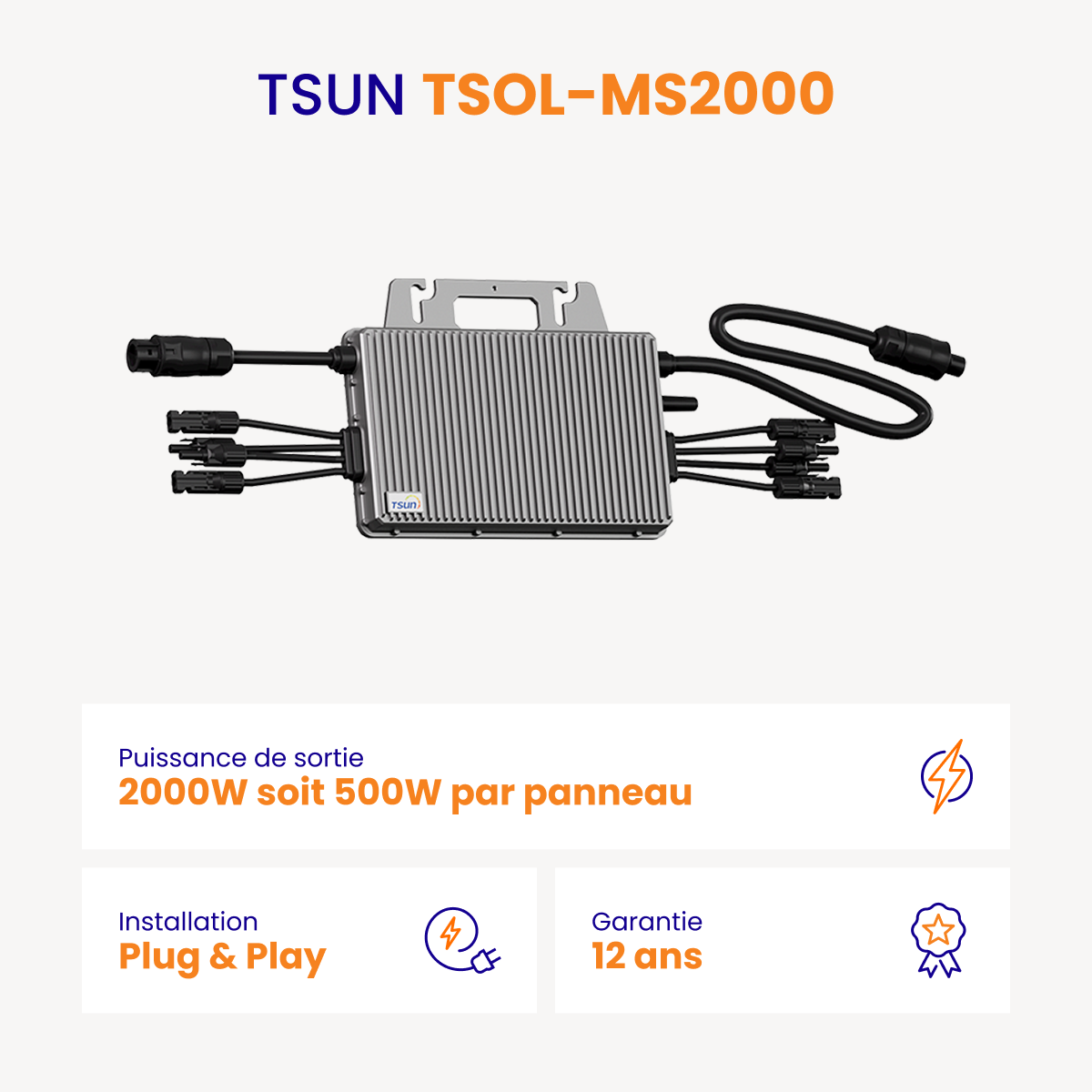

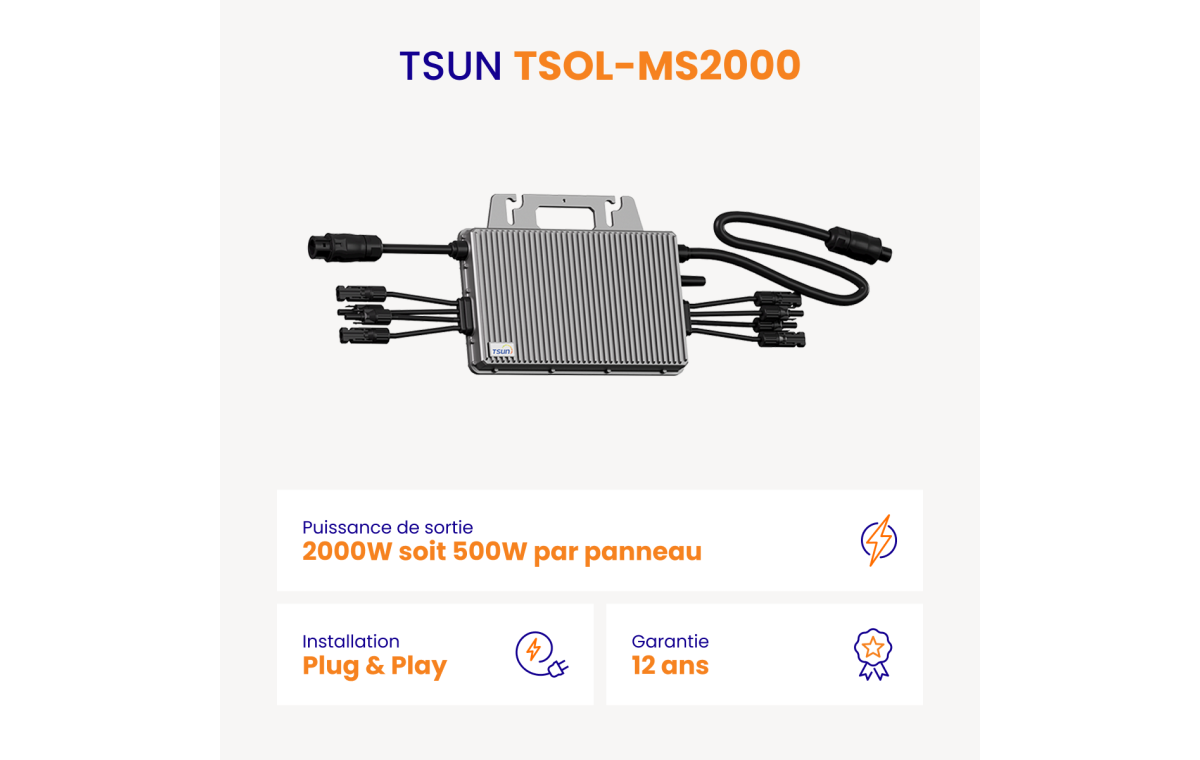

Micro-onduleurs TSUN TSOL-MS2000

Le kit mobilise 6 micro-onduleurs TSUN TSOL-MS2000, chacun gérant jusqu'à 4 panneaux via 4 entrées MPPT indépendantes. Pour 23 panneaux, 5 micro-onduleurs prennent en charge 4 panneaux chacun et le sixième gère les 3 restants, les entrées inutilisées étant obturées par les bouchons fournis.

La plage MPPT de 16 à 60 V est parfaitement compatible avec la tension Vmp de 33,95 V des panneaux Flagsun 520Wc. La puissance de sortie AC atteint 2 000 VA par unité, soit 12 000 VA pour les 6 unités. Rendement maximum 96,7 %, efficacité MPPT 99,8 %. Communication via Wi-Fi intégré, application gratuite TSUN SMART (iOS, Android, Web). Refroidissement par convection naturelle, boîtier IP67. Certifiés VDE 4105 et EN 50549. Dimensions : 331 x 261 x 44 mm, 5,5 kg. Garantie 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter PEEM-S100 occupe un emplacement de rail DIN 35 mm dans votre tableau et pilote le surplus solaire pour l'ensemble des 6 micro-onduleurs. Sa pince CT de diamètre 16 mm (câble 2 m fourni) se clipse sur le câble de phase d'arrivée sans intervention sur le câblage existant et mesure en continu la consommation réelle et le flux vers le réseau.

Ces mesures transitent vers les micro-onduleurs via Wi-Fi 2,4 GHz avec un rafraîchissement de 300 ms. Les micro-onduleurs corrigent leur puissance de sortie pour respecter le seuil de réinjection paramétré, ce qui est particulièrement pertinent pour une installation de 11 960 Wc en monophasé dont les pics de production peuvent dépasser la consommation instantanée aux heures de fort ensoleillement. Pilotage depuis l'application TSUN SMART. Dimensions : 36 x 90 x 90 mm, 130 g. Plage de température : -20 °C à +55 °C. Garantie : 2 ans.

Pack électrique de protection

Le pack électrique de protection monophasé est proposé en option lors de la configuration. Il regroupe les protections réglementaires nécessaires : disjoncteur, interrupteur différentiel, parafoudre Type II réseau conforme à la norme NF EN 61 643-11, et compteur de production. Le câble de mise à la terre 6 mm² (2 m) et les cosses jaunes rondes complètent l'équipement.

Les démarches administratives pour votre kit 11960W

Un kit de 11 960 Wc dépasse largement le seuil de 3 kWc au-delà duquel trois démarches distinctes sont requises.

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien est situé dans le périmètre d'un Architecte des Bâtiments de France (ABF). Vérifiez la situation de votre bien avant tout dépôt.
• Enedis : signez une Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, en quelques minutes). Formalité obligatoire pour toute installation raccordée au réseau.
• CONSUEL : à partir de 3 kWc, une attestation de conformité électrique délivrée par le Comité National pour la Sécurité des Usagers de l'Électricité est obligatoire. La norme UTE C15-712-1 s'applique à l'ensemble de l'installation.

Mon Kit Solaire propose un service de démarches administratives qui prend en charge l'intégralité de ces formalités à votre place.

Supports de fixation compatibles

Les 23 panneaux Flagsun 520Wc (1 960 x 1 134 x 30 mm, 27,3 kg pièce) peuvent être installés sur plusieurs types de supports. Le kit intègre 23 Terragrif assurant la continuité de mise à la terre, ainsi que les vis et écrous de fixation nécessaires.

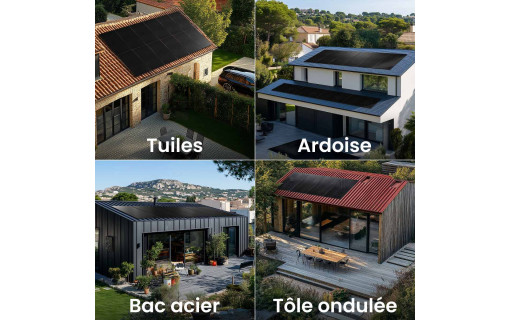

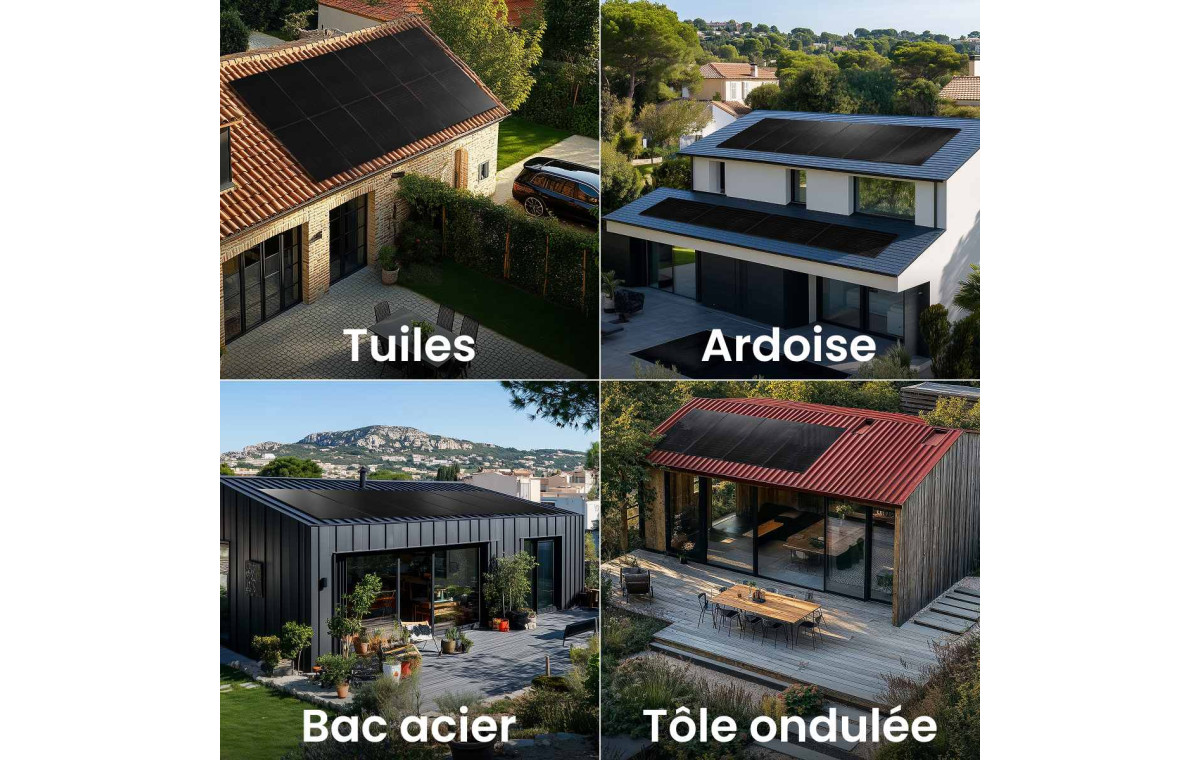

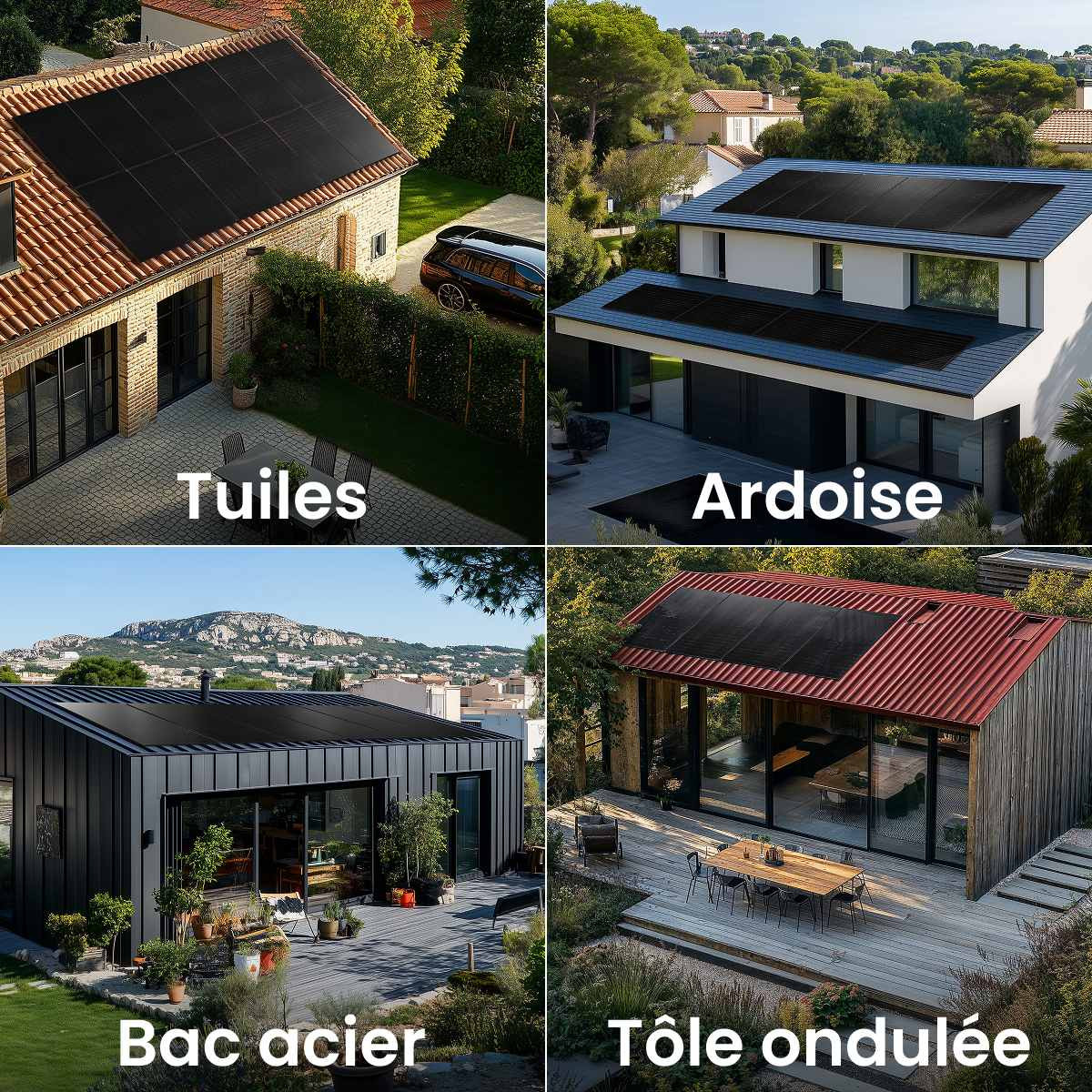

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Le profil aluminium anodisé s'adapte aux rails de fixation standards.
• Toit plat : équerres inclinées à 15° ou à angle réglable, pour orienter les panneaux vers le sud et maximiser la production annuelle tout en bénéficiant de la bifacialité.
• Au sol : configuration particulièrement adaptée pour tirer pleinement parti du gain bifacial, la face arrière captant la lumière réfléchie sur une large plage horaire.
• Façade : équerres inclinables permettant une installation en pose verticale ou semi-verticale, avec ajustement de l'angle selon l'exposition.

Les fixations photovoltaïques sont proposées en option lors de la configuration.

Optimisez votre installation solaire

Ce kit de 11 960 Wc est livré sans batterie de stockage. Voici les pistes pour aller plus loin dans votre taux d'autoconsommation.

• Batterie de stockage : une batterie solaire de 10 kWh minimum permet de conserver le surplus de milieu de journée pour le consommer en soirée. Vérifiez la compatibilité avec les micro-onduleurs TSUN TSOL-MS2000 avant toute commande.
• MKSurplus : valorisez l'énergie injectée sur le réseau grâce à l'offre de rachat de Mon Kit Solaire, accessible aux installations en autoconstruction comme à celles posées par un partenaire QualiPV RGE.
• Ecojoko : coupler un gestionnaire de consommation à votre installation permet d'identifier les appareils énergivores et de programmer les gros consommateurs aux plages horaires de production maximale, entre 10 h et 16 h.
• Extension de garantie TSUN : passez de 12 à 25 ans de garantie sur les 6 micro-onduleurs en souscrivant l'option disponible lors de la configuration du kit.

Questions fréquentes sur le kit solaire autoconsommation 11960W Flagsun

Comment fonctionne ce kit solaire autoconsommation 11960W ?

Les 23 panneaux Flagsun 520Wc convertissent la lumière en courant continu DC. Les 6 micro-onduleurs TSUN TSOL-MS2000 transforment ce courant en 230 V AC directement utilisable dans le foyer. Le Smart Meter PEEM-S100 mesure la consommation instantanée via sa pince CT et envoie toutes les 300 ms les données aux micro-onduleurs, qui ajustent leur production pour maintenir la réinjection au niveau souhaité. Le suivi individuel des 23 panneaux est accessible depuis l'application gratuite TSUN SMART.

Quelles économies puis-je réaliser avec ce kit 11960W ?

Avec 11 960 Wc orientés sud à 30° dans le sud de la France, la production estimée atteint 18 457 kWh/an, soit jusqu'à 3 876 €/an d'économies (taux d'autoconsommation 70 %, sans batterie). Ce kit correspond aux foyers dont la consommation mensuelle se situe entre 200 et 250 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 11960W ?

Au-delà de 3 kWc, trois formalités s'appliquent : une Déclaration Préalable en mairie selon la situation du bien, une Convention d'Autoconsommation en ligne avec Enedis (gratuit), et une attestation CONSUEL pour valider la conformité électrique. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge ces étapes.

Quelles sont les garanties de ce kit solaire ?

Panneaux Flagsun 520Wc : 25 ans de garantie produit et 30 ans de garantie de production linéaire avec plancher à 89,4 % de la puissance nominale initiale. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans de garantie constructeur, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.

Ce kit est-il compatible avec mon installation monophasée ?

Oui, ce kit est conçu pour les installations résidentielles monophasées (L/N/PE, 230 V). Les micro-onduleurs TSUN TSOL-MS2000 sont certifiés VDE 4105 et EN 50549 en monophasé. Si votre compteur est en triphasé, contactez l'équipe de Mon Kit Solaire pour étudier la configuration adaptée.

Puis-je ajouter une batterie à ce kit ultérieurement ?

Oui. Les micro-onduleurs TSUN TSOL-MS2000 sont compatibles batterie. Une capacité de 10 kWh minimum est recommandée pour capter une partie significative du surplus de milieu de journée. Consultez la gamme de batteries solaires disponibles sur Mon Kit Solaire pour choisir un modèle compatible.

Comment suivre ma production en temps réel ?

Chaque micro-onduleur intègre un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, interface Web) affiche la production de chacun des 23 panneaux individuellement, les cumuls journaliers et les historiques. Le Smart Meter PEEM-S100 complète cette vue avec les données de consommation et le suivi du flux vers le réseau.

Ce kit peut-il contribuer à la recharge d'un véhicule électrique ?

Avec 18 457 kWh produits annuellement, ce kit dispose d'une marge de production confortable pour alimenter une borne de recharge en journée. En programmant les sessions de charge entre 10 h et 16 h, une part substantielle de l'énergie peut provenir directement des panneaux. L'ajout d'une batterie permet de reporter de l'énergie solaire vers les plages de charge du soir.

Caractéristiques techniques

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Micro-onduleurs TSUN TSOL-MS2000

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
