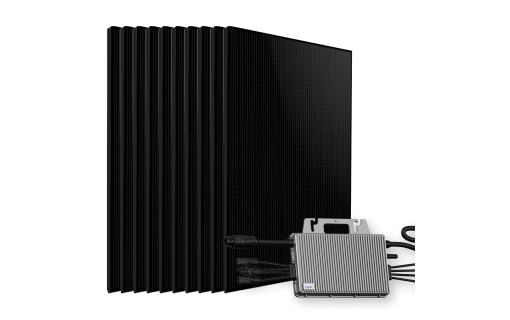

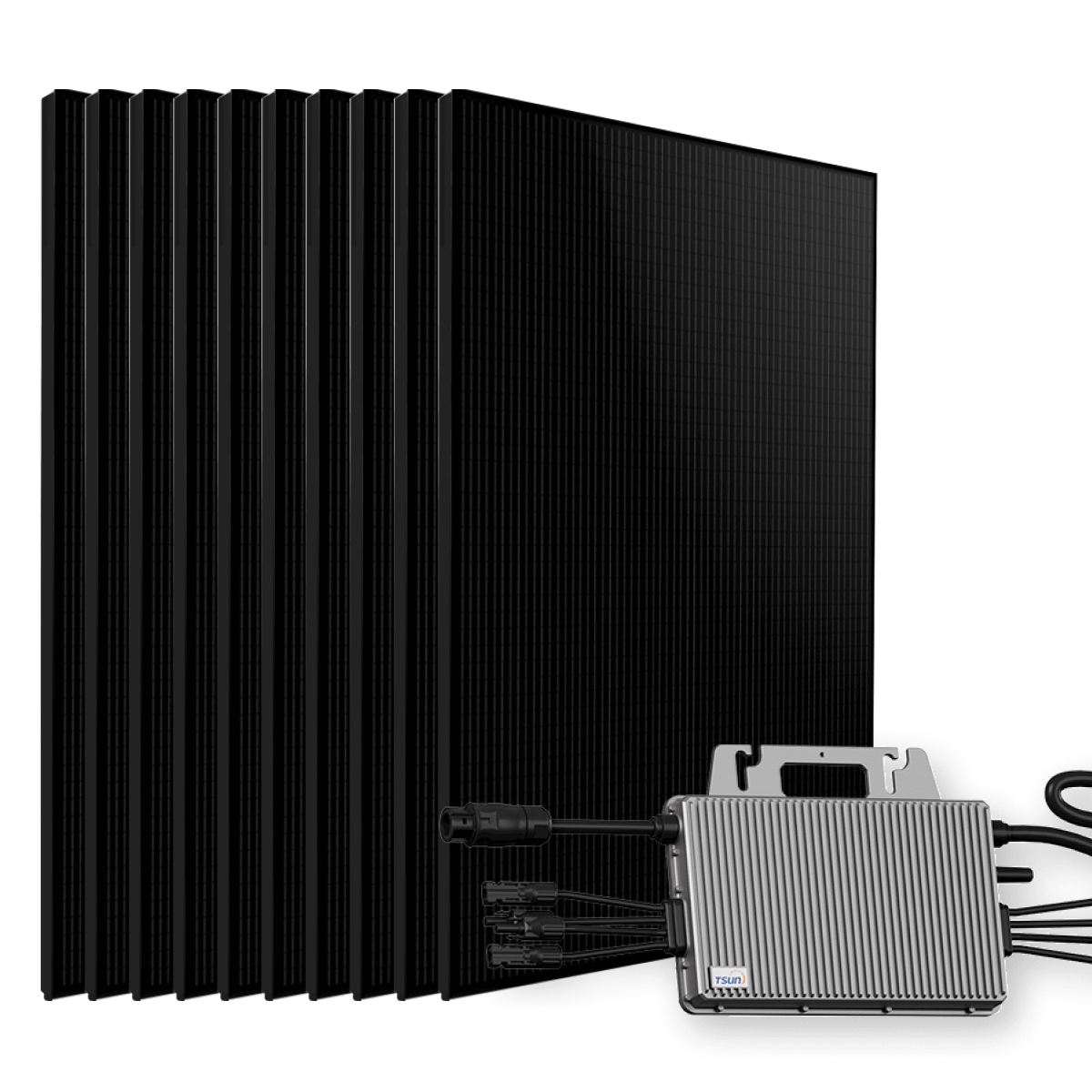

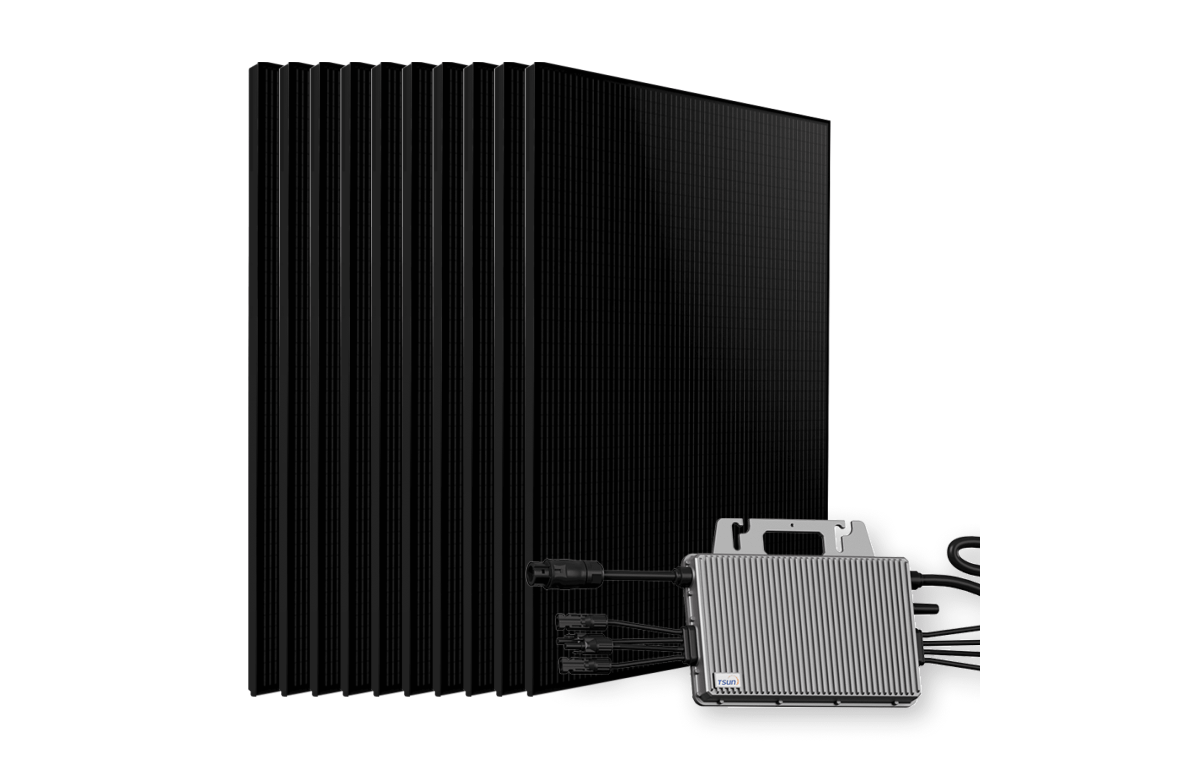

Kit Solaire Autoconsommation 12480Wc Flagsun - Micro onduleurs TSUN 24 panneaux Flagsun 520Wc + 6 micro-onduleurs TSUN

Pourquoi choisir le kit 12480W Flagsun ?

• ⚡ Production de 18 457 kWh/an : 24 panneaux de 520 Wc couvrent les besoins d'une grande maison familiale ou d'une installation tout-électrique à forte consommation, avec une capacité suffisante pour alimenter une pompe à chaleur, un chauffe-eau thermodynamique et une borne de recharge en journée.
• ⚡ Technologie N-Type TOPCon bifaciale biverre : rendement de 23,4 % et dégradation contenue sur trente ans. La structure biverre assure une résistance certifiée aux contraintes climatiques (brouillard salin, ammoniac, impact grêle) ; la face arrière capte la lumière réfléchie pour un gain documenté jusqu'à 30 %.
• ⚡ Optimisation individuelle par panneau : six micro-onduleurs TSUN TSOL-MS2000, chacun équipé de 4 entrées MPPT indépendantes, assurent que la production de chaque panneau est maximisée sans que l'ombre ou la saleté sur l'un d'eux n'affecte les vingt-trois autres.
• ⚡ Pilotage intelligent du surplus : le Smart Meter PEEM-S100 se clippe sur la phase d'arrivée du tableau et communique avec les micro-onduleurs toutes les 300 ms via Wi-Fi pour ajuster la production en temps réel selon votre consommation réelle, via l'application TSUN SMART.
• ⚡ Garanties solides sur trente ans : 25 ans de garantie produit sur les panneaux Flagsun, 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale, 12 ans sur les micro-onduleurs TSUN (extensibles à 25 ans en option).
• ⚡ Jusqu'à 3 876 €/an d'économies sur votre facture d'électricité, avec un potentiel bifacial additionnel selon le type de support et l'albédo de la surface sous les panneaux.

Kit solaire autoconsommation 12480W : la puissance maximale pour les grandes maisons

Pour un foyer dont la facture d'électricité mensuelle dépasse 200 €, ce kit photovoltaïque de 12 480 Wc permet de réduire concrètement la dépendance au réseau sur la quasi-totalité des postes de consommation. Vingt-quatre panneaux Flagsun 520Wc, six micro-onduleurs TSUN TSOL-MS2000, un Smart Meter PEEM-S100, l'ensemble du câblage MC4, les connecteurs, les Terragrif de mise à la terre et les accessoires de fixation sont réunis dans un kit complet, dimensionné pour une autoconsommation directe en monophasé avec gestion dynamique du surplus.

Le kit couvre les postes les plus énergivores d'une grande résidence : chauffage électrique d'appoint ou pompe à chaleur, chauffe-eau, électroménager en programmation solaire, bureautique multi-postes, et contribution à la recharge d'un véhicule électrique entre 10 h et 16 h. Le surplus peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Comment ça marche ?

Les 24 panneaux Flagsun 520Wc captent la lumière solaire sur leur face avant et, pour la lumière diffuse ou réfléchie par le sol, sur leur face arrière. Ils produisent du courant continu que les six micro-onduleurs TSUN TSOL-MS2000, fixés directement derrière les panneaux, convertissent en 230 V AC injecté dans le réseau électrique intérieur pour alimenter en priorité les appareils en fonctionnement.

Le Smart Meter PEEM-S100, installé sur le rail DIN du tableau principal avec sa pince CT clipsée sur le câble de phase d'arrivée en aval du Linky, mesure en permanence les flux entrants et sortants. Il transmet ces données aux micro-onduleurs via Wi-Fi toutes les 300 ms. Les micro-onduleurs ajustent leur puissance de sortie pour limiter la réinjection au niveau paramétré dans l'application TSUN SMART, qu'il s'agisse de zéro injection ou d'une valeur définie. Le surplus peut être valorisé via l'offre de rachat de Mon Kit Solaire.

Raccordement électrique

Les câbles MC4 (800 mm, 3 m et 5 m selon le besoin) relient chaque panneau à son micro-onduleur. Les sorties AC remontent sur le câble bus AC commun jusqu'au coffret de protection, puis au tableau de répartition. Le Smart Meter PEEM-S100 s'installe sur le rail DIN du tableau principal, en aval du disjoncteur général ; sa pince CT se clippe sur la phase d'arrivée, sans coupure du câble.

Le pack électrique de protection (coffret AC monophasé avec disjoncteur, interrupteur différentiel, parafoudre Type II et compteur de production) est proposé en option lors de la configuration. Le kit comprend les câbles MC4 en différentes longueurs, les bouchons de terminaison, les connecteurs femelles, les Terragrif de mise à la terre (24 unités), les vis et écrous, le câble de mise à la terre 6 mm², les cosses et les vis autoforeuses.

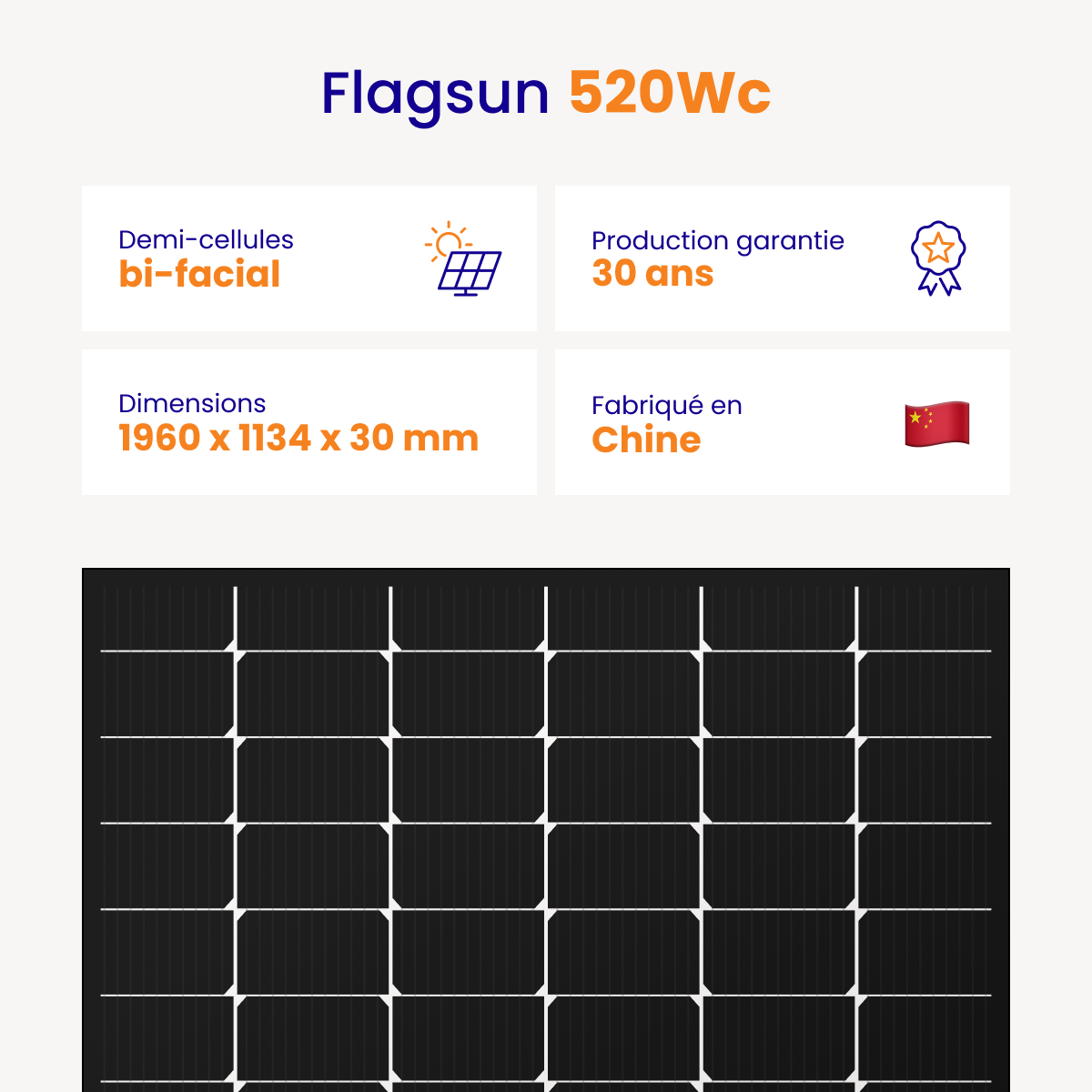

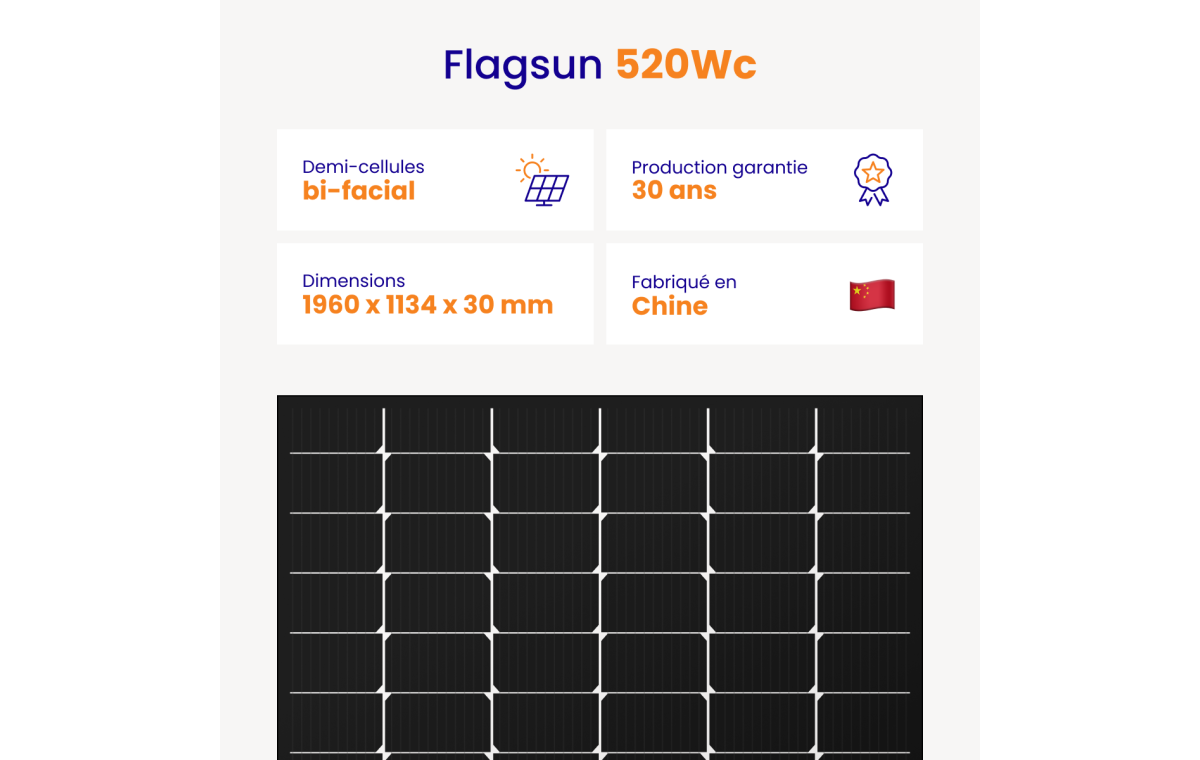

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Le panneau Flagsun 520Wc repose sur une cellule monocristalline N-Type dont la technologie TOPCon réduit les pertes par recombinaison en surface, pour un rendement de 23,4 % en conditions standard de test, une tension Vmp de 33,95 V calibrée pour la plage MPPT des micro-onduleurs TSUN, et une dégradation annuelle parmi les plus faibles des modules résidentiels actuels.

La conception biverre remplace le backsheet par une seconde plaque de verre trempé 2 mm avec revêtement anti-reflet, conférant une résistance certifiée au brouillard salin, à l'ammoniac et à l'impact de grêle. La bifacialité capte la lumière réfléchie sous les panneaux : sur sol clair ou toit plat en gravier blanc, le gain dépasse régulièrement 15 %, et peut atteindre 30 % dans des configurations favorables.

Garanties : 25 ans de garantie produit et 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale. Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg. Boîte de jonction IP68.

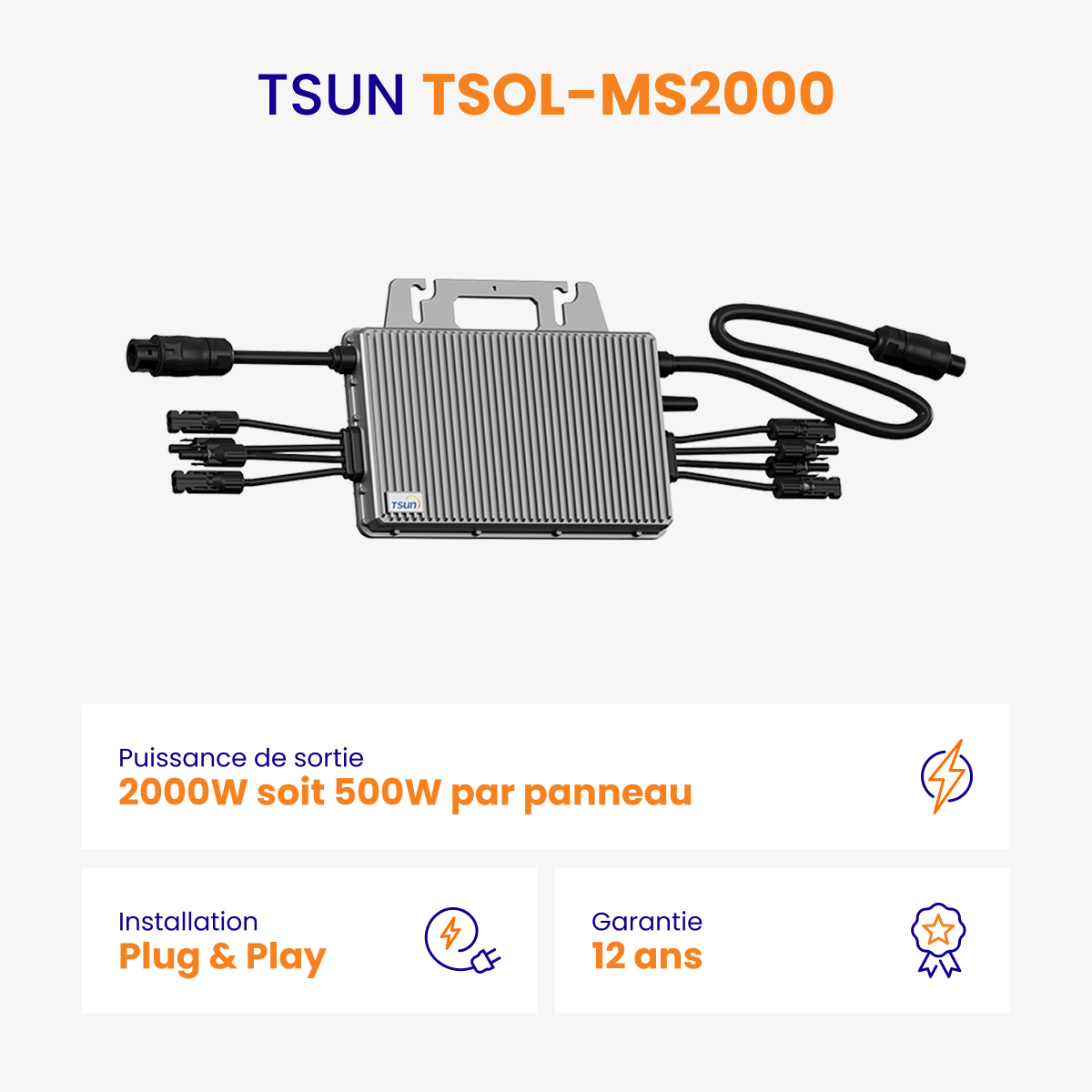

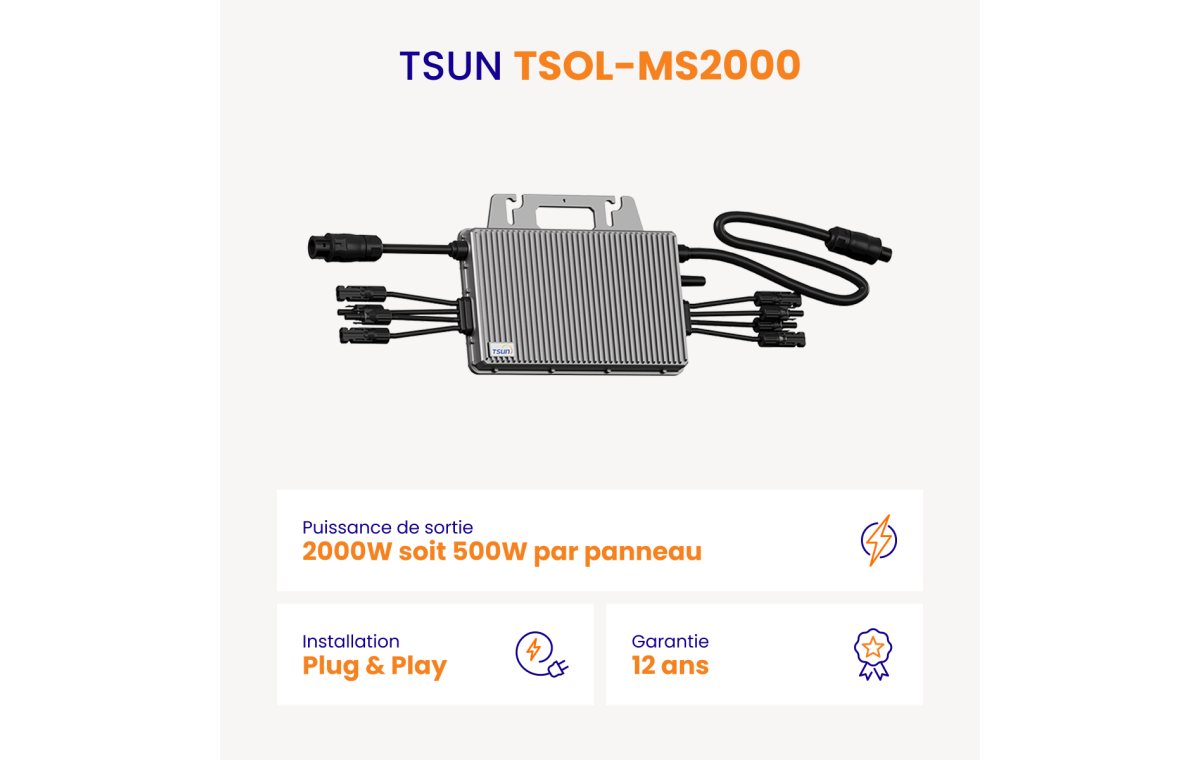

Micro-onduleurs TSUN TSOL-MS2000

Ce kit mobilise 6 micro-onduleurs TSUN TSOL-MS2000, chacun prenant en charge 4 panneaux avec 4 entrées MPPT indépendantes : un ombrage ou des salissures sur un panneau n'entraîne aucune perte sur les vingt-trois autres. La tension DC maximale est de 60 V (plage MPPT : 16 à 60 V, courant max 4 x 16 A). La puissance de sortie AC atteint 2 000 VA par unité, soit 12 000 VA pour les 6 combinées. Rendement maximum 96,7 %, efficacité MPPT 99,8 %. Communication via Wi-Fi intégré et application TSUN SMART (iOS, Android, Web). Certifiés EN 50549 et VDE 4105, IP67, refroidissement par convection naturelle. Garantie 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter PEEM-S100 s'installe sur le rail DIN 35 mm du tableau électrique principal. Sa pince CT (diamètre 16 mm, câble 2 m fourni) se clippe sur la phase d'arrivée en aval du Linky, sans intervention sur le câblage existant, et mesure en continu les courants entrants et sortants.

Ces mesures sont transmises aux six micro-onduleurs via Wi-Fi 2,4 GHz toutes les 300 ms pour ajuster la puissance de sortie et maintenir la réinjection au niveau paramétré. Ce dispositif est particulièrement utile à 12 480 Wc en monophasé, où la production estivale peut largement dépasser les besoins instantanés. Le PEEM-S100 se configure depuis l'application TSUN SMART et dispose d'un écran local avec boutons de navigation. Courant maximal : 100 A. Garantie : 2 ans.

Pack électrique de protection

Le pack électrique de protection monophasé est proposé en option lors de la configuration. Il regroupe les protections réglementaires pour le raccordement : disjoncteur, interrupteur différentiel, parafoudre Type II réseau (conforme NF EN 61 643-11) et compteur de production. Le câble de mise à la terre 6 mm² et les cosses complètent l'équipement pour une installation conforme à la norme NF C 15-100.

Les démarches administratives pour votre kit 12480W

Avec 12 480 Wc, trois formalités administratives s'imposent au-delà du seuil de 3 kWc.

• En mairie : une Déclaration Préalable (DP) est requise si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien est situé en zone ABF. Renseignez-vous auprès de votre mairie pour connaître les règles locales.
• Enedis : la signature d'une Convention d'Autoconsommation sur le portail en ligne d'Enedis est obligatoire pour tout kit raccordé au réseau (démarche gratuite, en ligne).
• CONSUEL : l'attestation de conformité électrique est exigée au-delà de 3 kWc. La norme UTE C15-712-1 s'applique à l'ensemble de l'installation, du câblage DC aux protections AC.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'intégralité de ces formalités à votre place.

Supports de fixation compatibles

Les 24 panneaux Flagsun 520Wc (1 960 x 1 134 x 30 mm, 27,3 kg chacun) s'adaptent à plusieurs types de supports. Le kit intègre les Terragrif (24 unités) assurant la continuité de mise à la terre, ainsi que les vis M8, écrous et visserie nécessaires.

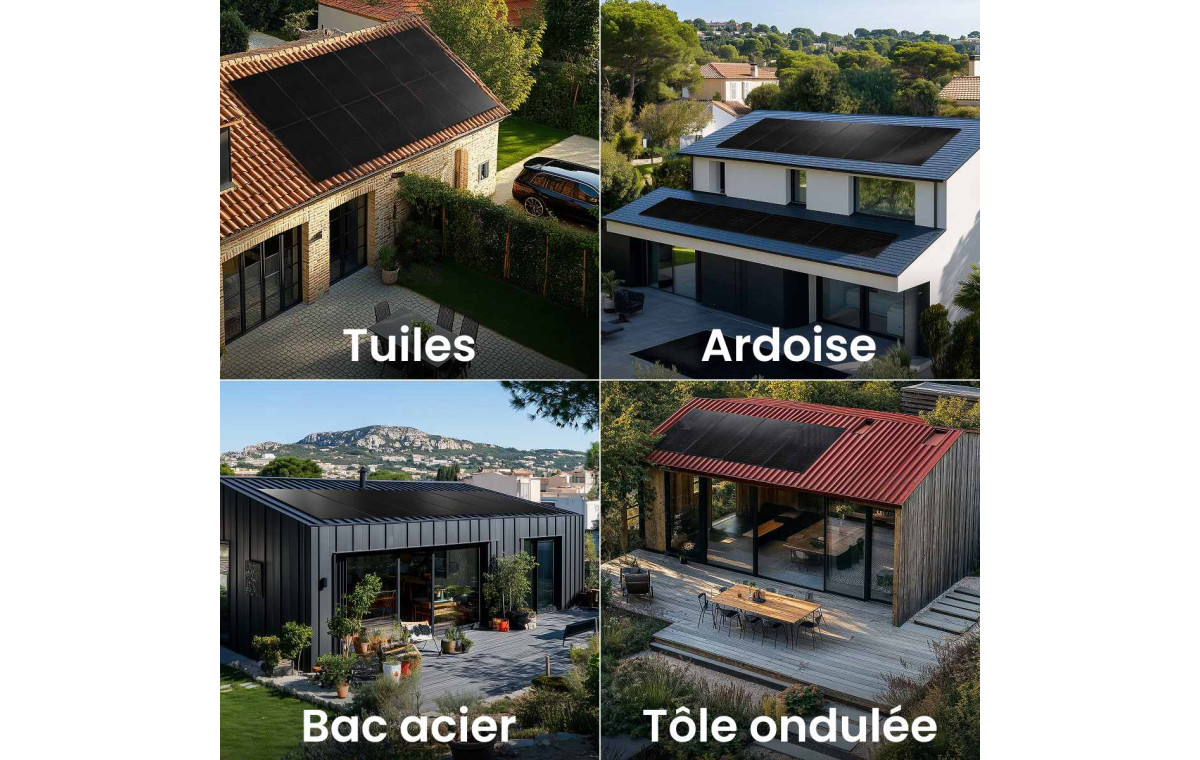

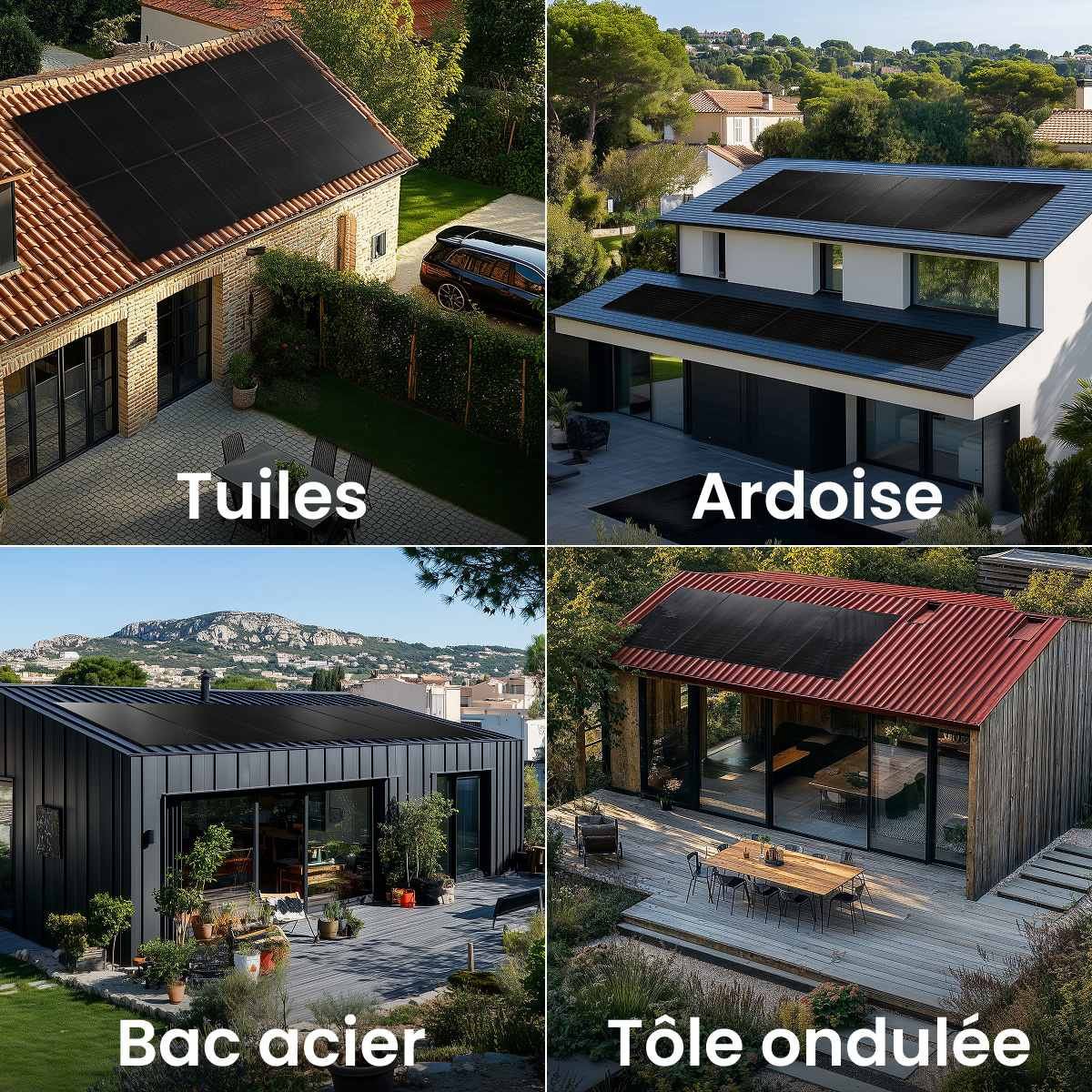

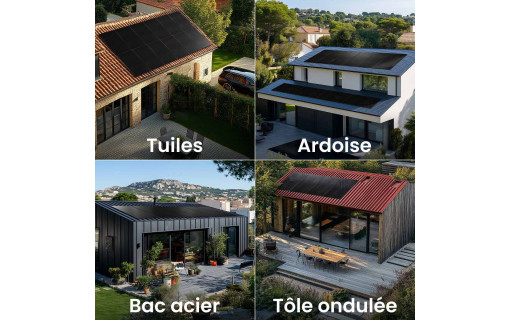

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. La surface nécessaire est d'environ 54 m² pour 24 panneaux.
• Toit plat : équerres inclinées à 15° ou à angle réglable, pour capter au mieux le rayonnement tout en profitant de la bifacialité.
• Au sol : configuration qui maximise le gain bifacial, la face arrière bénéficiant d'une large plage d'exposition à la lumière diffuse et réfléchie.
• Façade : équerres inclinables pour une pose verticale ou semi-verticale, à adapter selon l'orientation du bâtiment.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe de Mon Kit Solaire reste disponible pour vous conseiller selon votre type de toiture et la surface disponible.

Optimisez votre installation solaire

Ce kit de 12 480 Wc est livré sans batterie de stockage. Pour tirer encore plus de valeur de votre production :

• Batterie de stockage : le volume de surplus peut être significatif en été. L'ajout d'une batterie solaire de 10 à 15 kWh minimum permet de stocker cet excédent pour l'utiliser le soir ou tôt le matin. Vérifiez la compatibilité avec les micro-onduleurs TSUN TSOL-MS2000 avant de commander.
• MKSurplus : valorisez l'énergie injectée sur le réseau grâce à l'offre de rachat Mon Kit Solaire.
• Ecojoko : identifiez les appareils les plus énergivores et décalez automatiquement les gros consommateurs (lave-linge, lave-vaisselle, chauffe-eau) vers les plages de forte production, typiquement entre 10 h et 16 h.
• Extension de garantie TSUN : faites passer la couverture de vos micro-onduleurs de 12 à 25 ans grâce à l'option disponible lors de la configuration.

Questions fréquentes sur le kit solaire autoconsommation 12480W Flagsun

Comment fonctionne ce kit solaire autoconsommation 12480W ?

Les 24 panneaux Flagsun 520Wc transforment le rayonnement solaire en courant continu. Les 6 micro-onduleurs TSUN TSOL-MS2000 convertissent ce courant en 230 V AC et l'injectent dans le réseau intérieur. Le Smart Meter PEEM-S100 mesure la consommation du foyer via sa pince CT et ajuste la puissance des micro-onduleurs toutes les 300 ms pour maintenir la réinjection au niveau paramétré. L'application TSUN SMART donne accès au suivi panneau par panneau, aux données historiques et à la gestion du surplus.

Quelles économies puis-je réaliser avec ce kit 12480W ?

Avec 12 480 Wc orientés sud à 30° dans le sud de la France, la production estimée atteint 18 457 kWh/an, soit jusqu'à 3 876 €/an d'économies (taux d'autoconsommation 70 %, sans batterie). Ce niveau convient aux foyers dont la consommation mensuelle se situe entre 200 et 250 €, notamment les maisons tout-électrique ou équipées d'une pompe à chaleur. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 12480W ?

Au-delà de 3 kWc, trois démarches sont nécessaires : une Déclaration Préalable en mairie (selon votre situation et la hauteur d'installation), une Convention d'Autoconsommation en ligne avec Enedis (gratuite), et une attestation CONSUEL pour valider la conformité électrique. Mon Kit Solaire propose un service de prise en charge complète de ces formalités.

Quelles sont les garanties de ce kit solaire ?

Panneaux Flagsun 520Wc : 25 ans de garantie produit et 30 ans de garantie de production linéaire à 89,4 % de la puissance initiale. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans de garantie constructeur, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.

Ce kit est-il compatible avec mon installation monophasée ?

Oui, ce kit est conçu pour les installations monophasées (L/N/PE, 230 V). Les micro-onduleurs TSUN TSOL-MS2000 sont certifiés pour un raccordement monophasé au réseau public (VDE 4105, EN 50549). Si votre compteur Linky est configuré en triphasé, contactez l'équipe de Mon Kit Solaire pour étudier la configuration adaptée.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui. Les micro-onduleurs TSUN TSOL-MS2000 sont compatibles batterie. Pour 18 457 kWh produits annuellement, une capacité de 10 à 15 kWh est recommandée pour capter le surplus des journées estivales. Consultez la gamme de batteries solaires sur Mon Kit Solaire pour choisir le modèle adapté.

Comment suivre ma production solaire en temps réel ?

Chacun des 6 micro-onduleurs intègre un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production des 24 panneaux individuellement, le cumul journalier, mensuel et annuel, ainsi que les données du Smart Meter. La configuration s'effectue en quelques minutes après connexion au réseau Wi-Fi domestique.

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 18 457 kWh/an de production, ce kit contribue largement à la recharge d'un ou plusieurs véhicules électriques en journée. En programmant la charge entre 10 h et 16 h, une part importante de l'énergie provient directement des panneaux. L'ajout d'une batterie permet de reporter une partie de cette énergie vers les créneaux de recharge en soirée.

Caractéristiques techniques

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Micro-onduleurs TSUN TSOL-MS2000

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
