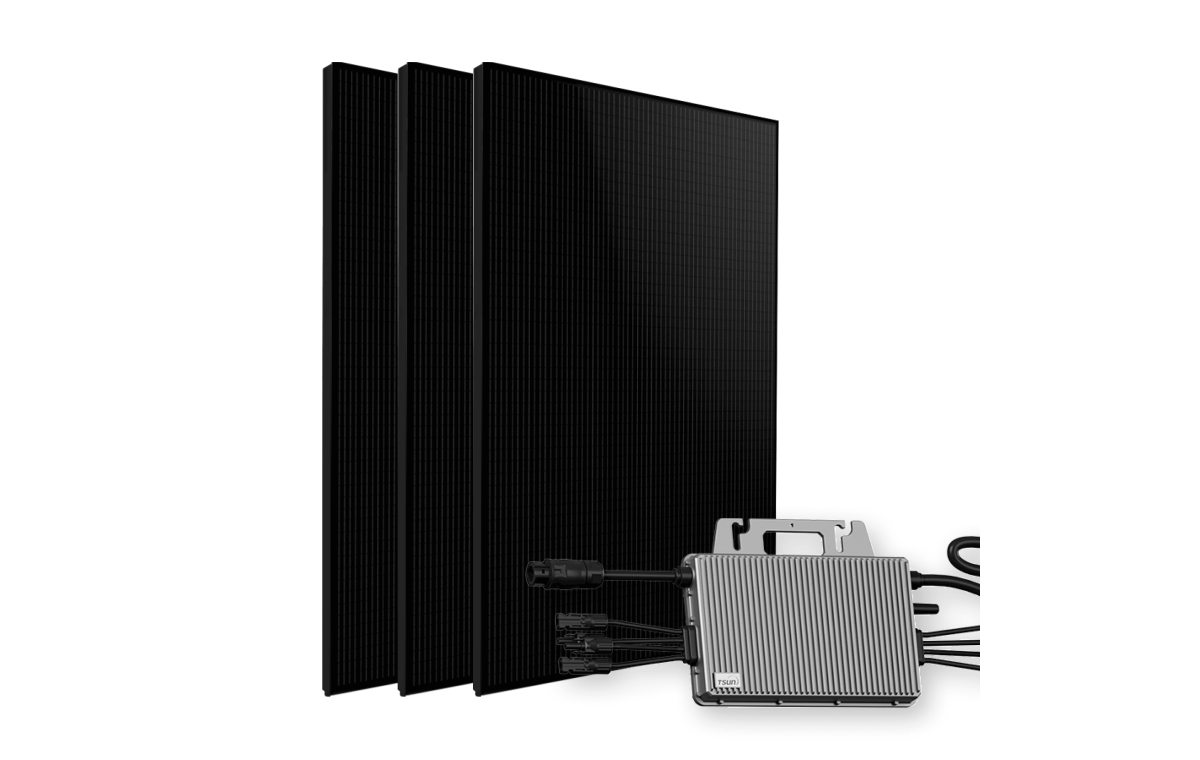

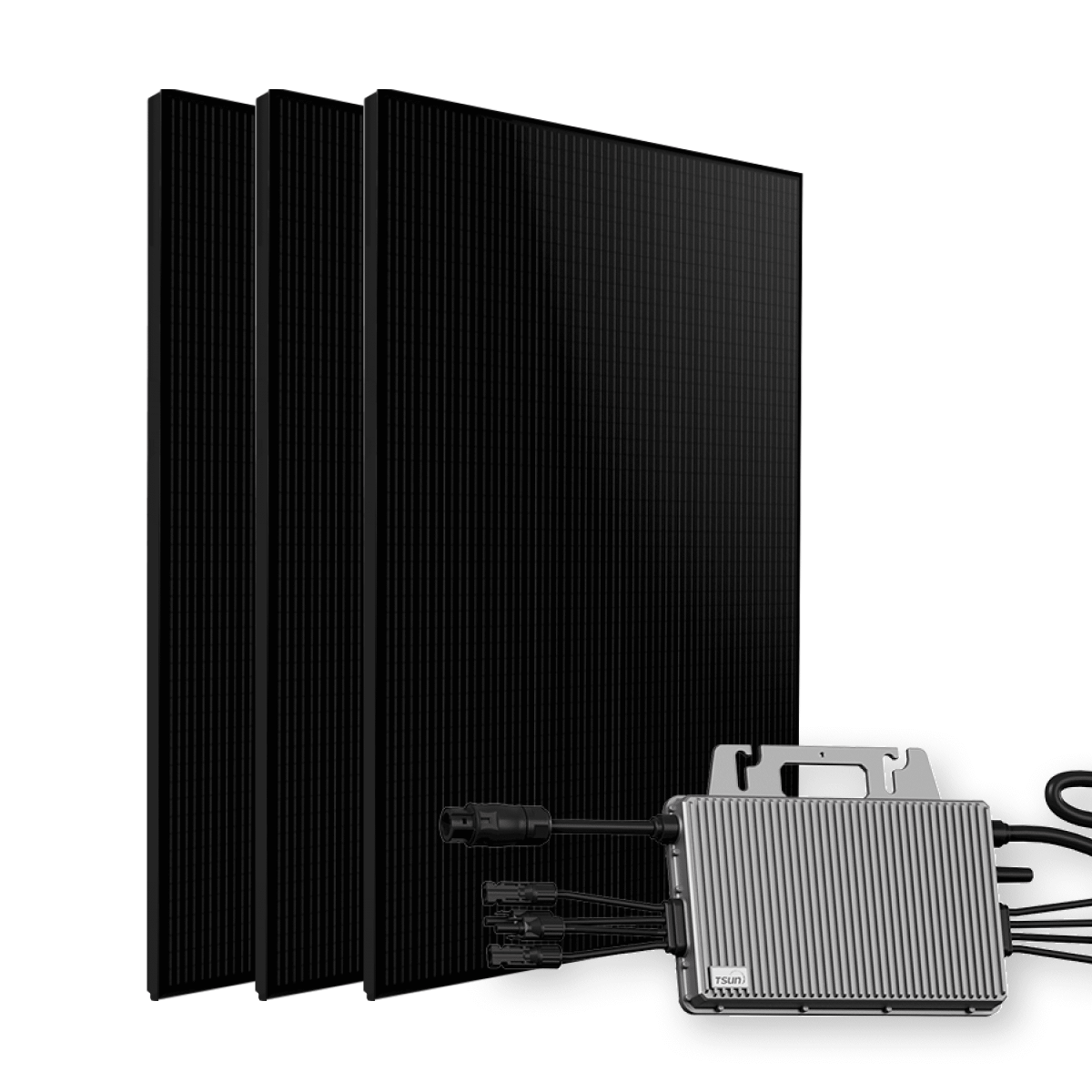

Kit Solaire Autoconsommation 1560Wc Flagsun - Micro onduleurs TSUN 3 panneaux Flagsun 520Wc + 1 micro-onduleurs TSUN

Pourquoi choisir le kit 1560W Flagsun ?

• ⚡ Production mesurée, impact concret : 3 panneaux Flagsun 520Wc pour une production estimée à 2 307 kWh/an, de quoi couvrir une part significative des besoins d'un foyer consommant entre 50 et 100 €/mois.
• ⚡ Technologie N-Type TOPCon bifaciale : les cellules N-Type (Tunnel Oxide Passivated Contact) affichent une dégradation réduite dans le temps par rapport aux cellules P-Type classiques. La face arrière biverre capte en prime la lumière réfléchie pour un gain de production allant jusqu'à 30 % en pose au sol ou sur toit plat.
• ⚡ Un seul micro-onduleur pour 3 panneaux : le TSUN TSOL-MS2000 dispose de 4 entrées MPPT (Maximum Power Point Tracking) indépendantes. Chaque panneau est optimisé séparément, ce qui limite les pertes liées à un ombrage partiel ou à une légère disparité entre modules.
• ⚡ Suivi en temps réel via l'application TSUN SMART : Wi-Fi intégré au micro-onduleur, accès à la production depuis smartphone (iOS, Android) ou navigateur web, sans passerelle supplémentaire.
• ⚡ Garanties solides : 25 ans de garantie produit panneau, 30 ans de garantie de performance à 89,4 % de la puissance initiale, 12 ans de garantie sur le micro-onduleur (extensible à 25 ans en option).
• ⚡ Évolutif : le TSUN TSOL-MS2000 accepte jusqu'à 4 panneaux. Il est possible d'ajouter un quatrième panneau Flagsun 520Wc à tout moment pour atteindre 2 080 Wc sans changer de micro-onduleur.

Kit solaire autoconsommation 1560W : trois panneaux pour franchir le pas

Ce kit photovoltaïque de 1 560 Wc s'adresse aux propriétaires qui souhaitent démarrer concrètement leur projet solaire sans mobiliser une grande surface de toiture ni un budget d'investissement élevé. Trois panneaux Flagsun 520Wc en N-Type TOPCon, un micro-onduleur TSUN TSOL-MS2000 avec Wi-Fi intégré, les câbles MC4, les accessoires de mise à la terre et les pièces de fixation sont inclus dans le kit. L'ensemble est dimensionné pour une pose sur toiture inclinée, toit plat ou au sol, et se raccorde directement au réseau électrique domestique pour alimenter vos appareils en priorité.

Comment ça marche ?

Le fonctionnement suit un enchaînement simple en trois étapes :

Les 3 panneaux Flagsun convertissent la lumière du soleil en courant continu (DC). Grâce à leur construction bifaciale biverre, ils captent aussi bien la lumière directe sur leur face avant que la lumière réfléchie par le support sur leur face arrière. Avec une Vmp de 33,95 V par panneau, chaque module est directement compatible avec la plage MPPT de 16 à 60 V du TSUN TSOL-MS2000.

Le micro-onduleur TSUN TSOL-MS2000, fixé derrière les panneaux ou sur la structure de montage, transforme ce courant en courant alternatif 230 V (AC). Ses 4 entrées MPPT indépendantes optimisent le point de fonctionnement de chacun des 3 panneaux séparément, ce qui protège la production globale en cas d'ombrage ponctuel sur l'un d'eux.

L'énergie AC produite est injectée dans le réseau électrique intérieur de votre foyer via le coffret de protection, et alimente vos appareils en priorité. Le surplus de production non consommé est envoyé sur le réseau public Enedis ou peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Raccordement électrique

Côté panneaux, les connexions DC passent par les câbles MC4 fournis (rallonges 800 mm, 3 m et 5 m incluses selon la configuration) entre les modules et le micro-onduleur. Le courant AC rejoint ensuite votre tableau électrique via le coffret de protection. Le câble de mise à la terre en 6 mm² est fourni avec les cosses et les vis de fixation nécessaires, conformément aux prescriptions de la norme NF C 15-100.

Le pack électrique de protection (coffret AC avec disjoncteur, interrupteur différentiel, parafoudre et compteur de production) est proposé en option lors de la configuration du kit.

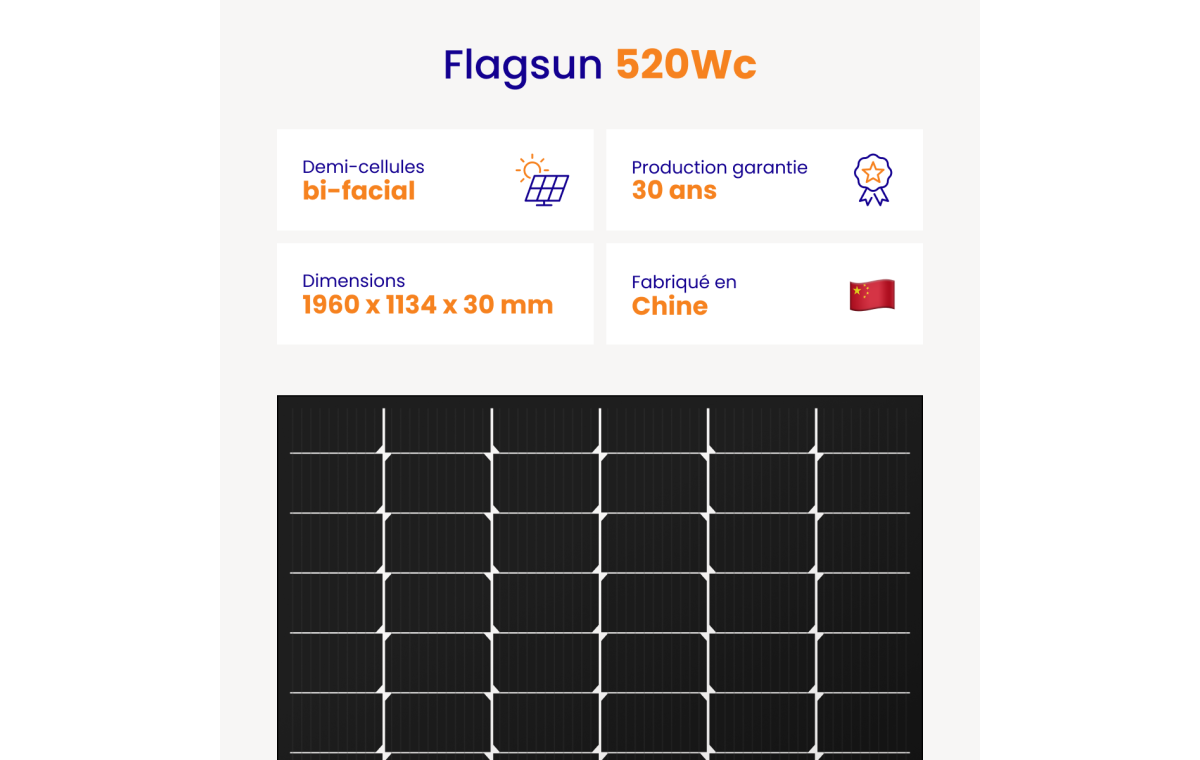

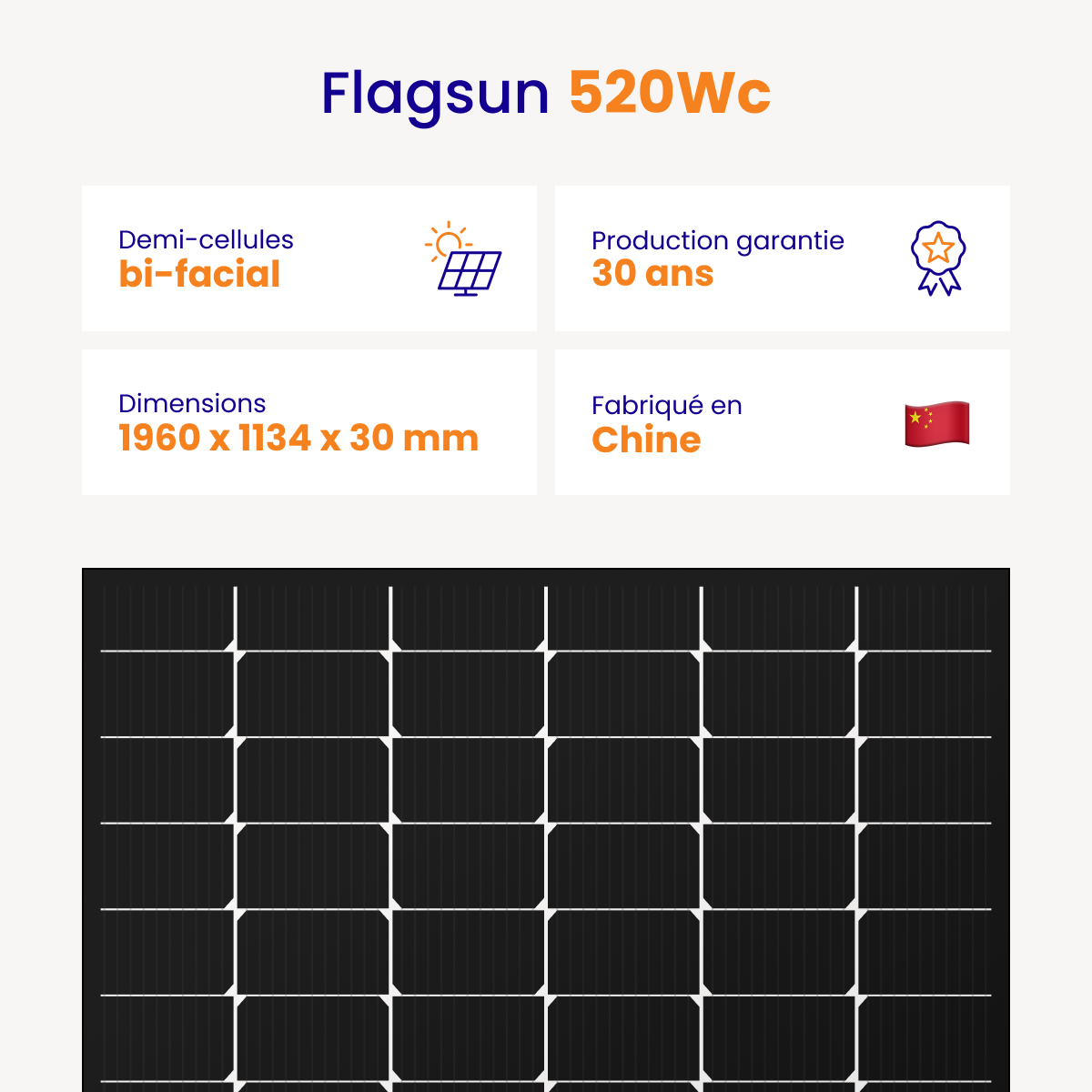

Panneau Flagsun 520Wc - N-Type TOPCon bifacial biverre

Le panneau Flagsun 520Wc (modèle FSMH108-520W) est conçu autour de cellules monocristallines N-Type en technologie TOPCon, réparties en 108 demi-cellules (6x9x2). Cette technologie réduit les recombinaisons électroniques en surface grâce à une couche d'oxyde tunnel passivée, ce qui se traduit par un rendement de 23,4 % et une dégradation plus lente dans le temps par rapport aux cellules P-Type PERC de génération précédente.

La structure biverre (verre solaire trempé antireflet de 2 mm en face avant, 2 mm en face arrière) remplace le film plastique des modules classiques. Elle contribue à la résistance aux environnements exigeants : le panneau passe les tests de brouillard salin, d'ammoniac et de grêle. La conception bifaciale permet de capter la lumière réfléchie par le sol ou le support, pour un gain de production pouvant atteindre 30 % selon la surface d'installation.

Côté garanties, Flagsun propose 25 ans de garantie produit et 30 ans de garantie de production, avec 89,4 % de la puissance initiale conservée à l'issue de cette période. Le coefficient de température de Pmax est de -0,3 %/°C, un niveau correct pour un module N-Type. La boîte de jonction est certifiée IP68 avec 3 diodes de bypass. Les câbles MC4 mesurent 2 600 mm (section 4 mm²). Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg.

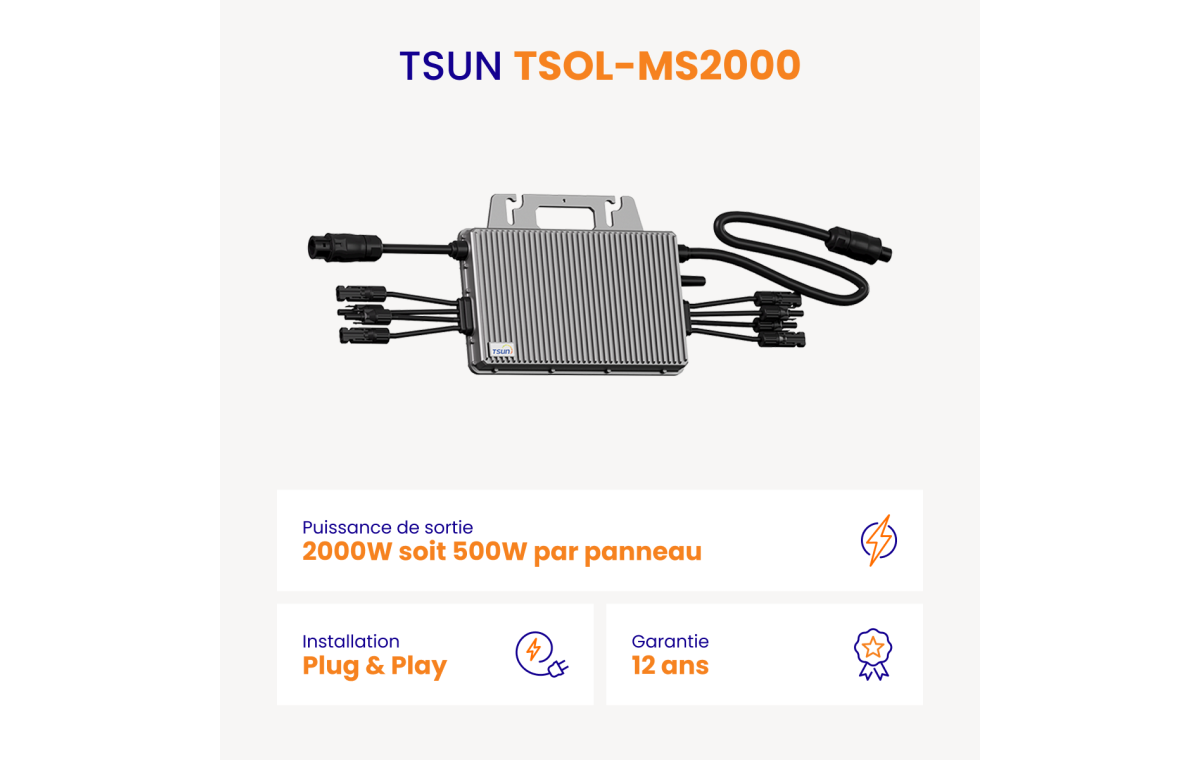

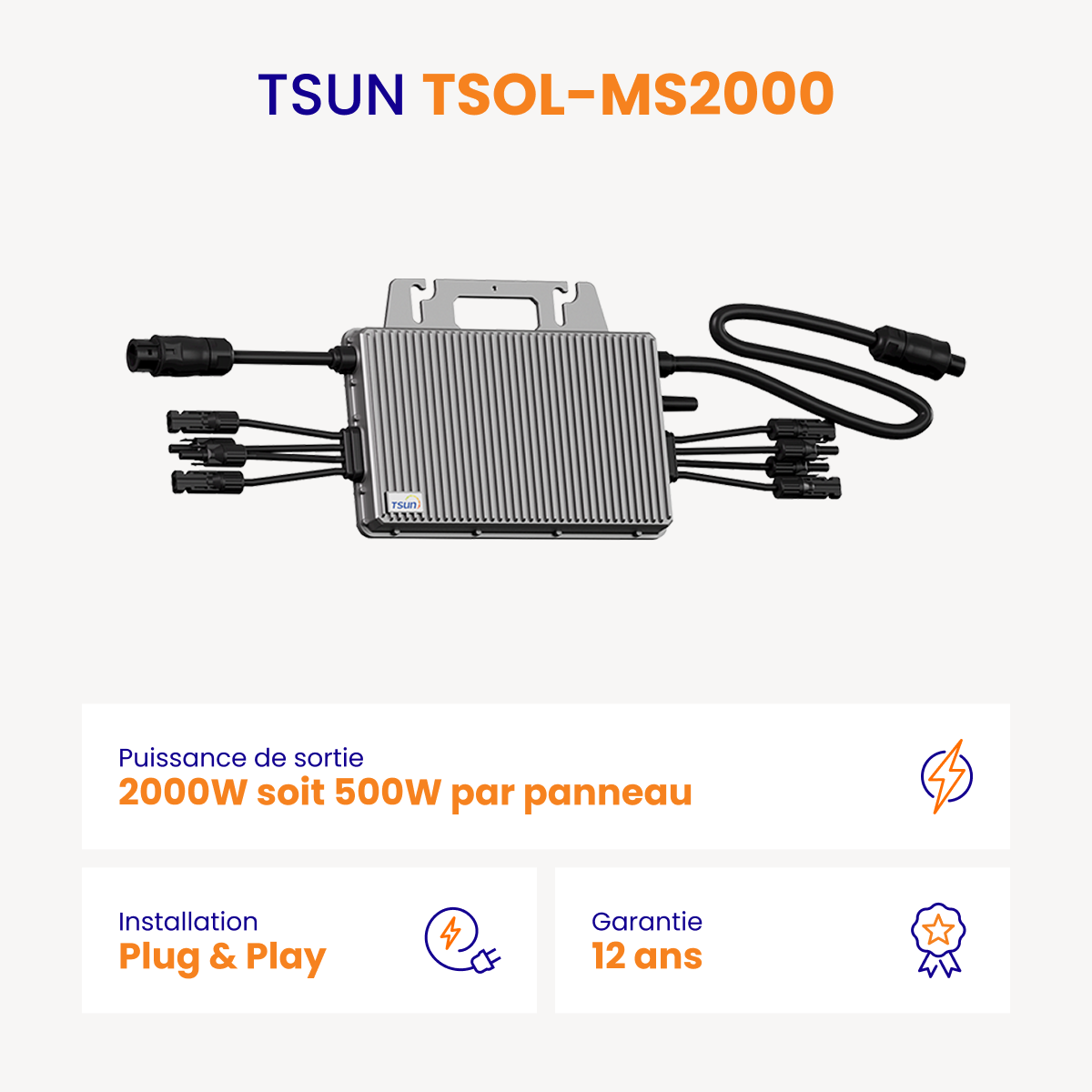

Micro-onduleur TSUN TSOL-MS2000

Le TSUN TSOL-MS2000 est un micro-onduleur de la gamme GEN3 Plus de TSUNESS Co., Ltd (Suzhou, Chine), conçu pour gérer jusqu'à 4 panneaux sur une puissance de sortie AC de 2 000 VA. Dans ce kit à 3 panneaux, il fonctionne avec une marge de capacité disponible pour un éventuel quatrième module Flagsun 520Wc.

Ses 4 entrées MPPT (Maximum Power Point Tracking) indépendantes, avec une plage de tension de 16 à 60 V et un courant d'entrée maximal de 16 A par entrée, s'adaptent précisément aux caractéristiques des panneaux Flagsun (Vmp 33,95 V, Imp 15,32 A). L'efficacité MPPT atteint 99,8 % et le rendement maximum est de 96,7 %. La tension DC maximale est plafonnée à 60 V, un atout sécurité lors de l'installation comme de la maintenance.

La communication Wi-Fi est intégrée au micro-onduleur : il se connecte à votre box internet et remonte les données de production vers l'application gratuite TSUN SMART (iOS, Android, Web) sans passerelle externe. L'indice de protection est IP67. Le refroidissement fonctionne par convection naturelle, sans ventilateur. Certifié EN 50549-1 (certificat Bureau Veritas U23-1068), VDE 4105 et CE. Garantie constructeur 12 ans (extension à 25 ans proposée en option). Dimensions : 331 x 261 x 44 mm, 5,5 kg.

Pack électrique de protection

Le pack électrique de protection est proposé en option lors de la configuration du kit. Il sécurise l'installation côté AC avec disjoncteur, interrupteur différentiel, parafoudre et compteur de production. Son contenu est dimensionné pour la puissance de ce kit de 1 560 Wc, en conformité avec la norme NF C 15-100.

Les démarches administratives pour votre kit 1560W

Un kit de 1 560 Wc reste en dessous du seuil de 3 kWc. Les obligations administratives sont donc allégées :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien se situe en zone Architectes des Bâtiments de France (ABF). Pour une pose en toiture classique sans contrainte de zone, cette démarche s'applique dans la plupart des cas.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, quelques minutes). Cette étape est obligatoire pour toute installation raccordée au réseau, quelle que soit la puissance.
• CONSUEL : l'attestation de conformité électrique n'est pas obligatoire pour un kit inférieur à 3 kWc sans vente de surplus. Elle reste recommandée si vous souhaitez souscrire à une offre de rachat ou de revente ultérieurement.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités à votre place.

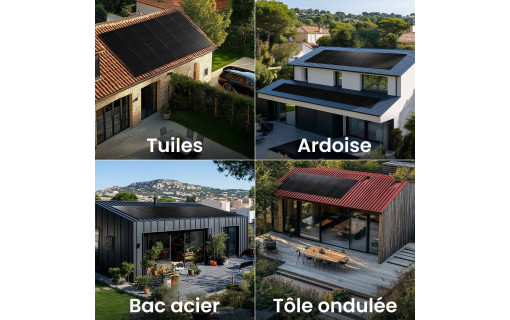

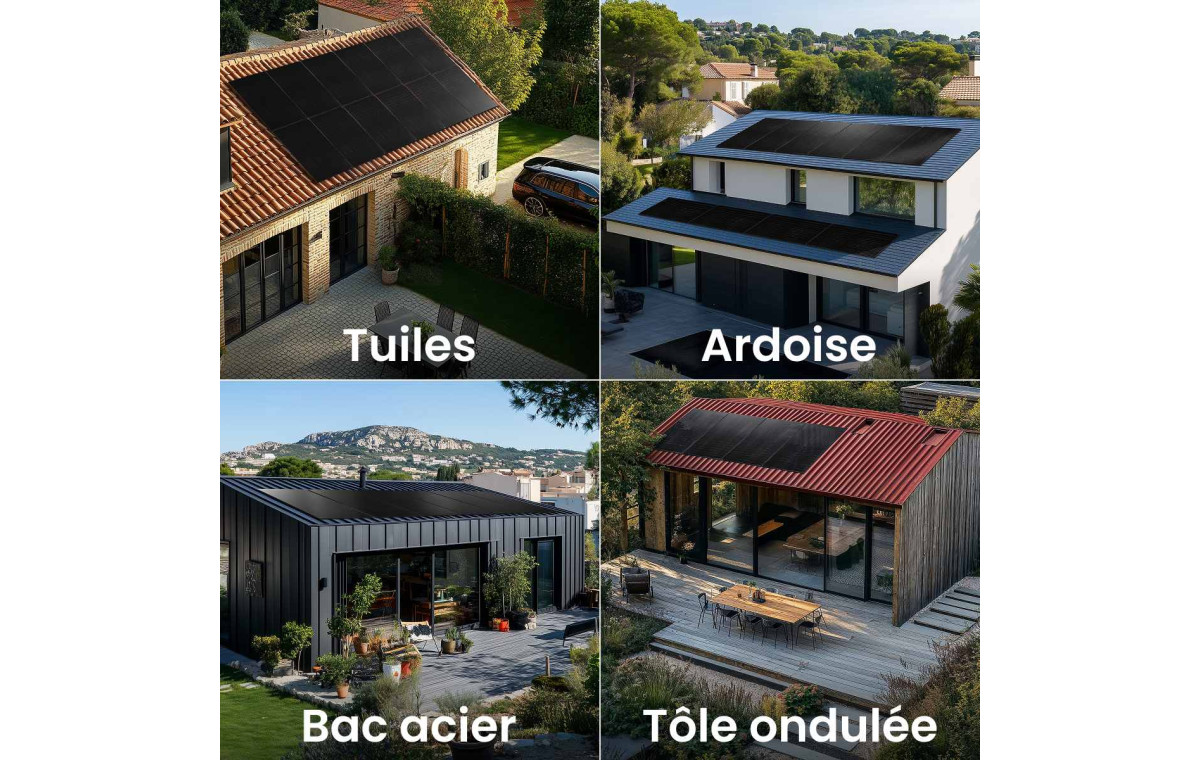

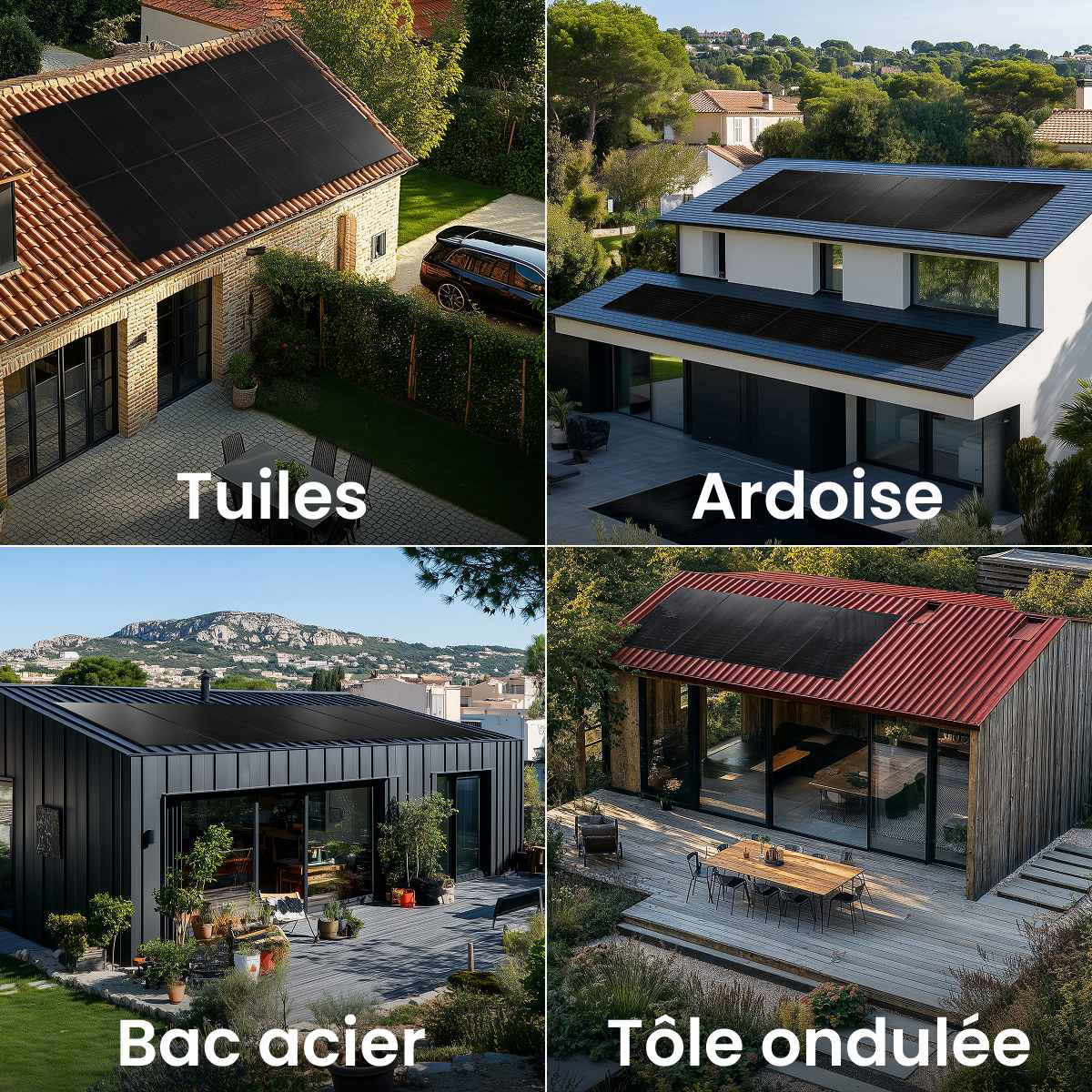

Supports de fixation compatibles

Les 3 panneaux Flagsun 520Wc (1 960 x 1 134 mm, 27,3 kg par panneau) se posent sur plusieurs types de supports :

• Toiture inclinée : tuiles mécaniques ou plates, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante.
• Toit plat : équerres inclinées à 15° ou équerres réglables pour optimiser l'angle de captation et tirer parti de la bifacialité du module.
• Au sol : structure GSE ou équerres inclinées, configuration particulièrement favorable au gain bifacial (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration. Les vis tête marteau M8x30, les écrous M8 à embase, les Terragrif et la vis autoforeuse 5,5x25 mm sont inclus dans ce kit pour la fixation des panneaux sur la structure de montage.

Optimisez votre installation solaire

Ce kit de 1 560 Wc est conçu pour une première installation ou un complément à un système existant. Pour aller plus loin :

• Quatrième panneau Flagsun 520Wc : le TSUN TSOL-MS2000 dispose d'une quatrième entrée MPPT disponible. L'ajout d'un panneau supplémentaire porte la puissance à 2 080 Wc sans changer de micro-onduleur, pour une production estimée à environ 3 080 kWh/an.
• Batterie de stockage : ajoutez une batterie solaire pour conserver le surplus de production de la journée et l'utiliser le soir. Le TSUN TSOL-MS2000 est compatible batterie selon les données constructeur.
• MKSurplus : valorisez le surplus injecté sur le réseau via l'offre de rachat Mon Kit Solaire, compatible avec les installations en autoconsommation avec injection.
• Ecojoko : assistez la gestion de votre consommation pour décaler vos usages les plus gourmands (lave-linge, lave-vaisselle, chauffe-eau) aux heures de production maximale et maximiser votre taux d'autoconsommation.

Questions fréquentes sur le kit solaire autoconsommation 1560W Flagsun

Comment fonctionne ce kit solaire autoconsommation 1560W ?

Les 3 panneaux Flagsun 520Wc captent la lumière et la convertissent en courant continu (DC). Le micro-onduleur TSUN TSOL-MS2000 transforme ce courant en alternatif 230 V (AC) grâce à ses 4 entrées MPPT indépendantes, une par panneau. L'énergie est injectée directement dans le réseau électrique de votre foyer et alimente vos appareils en priorité. Le surplus non consommé part sur le réseau Enedis. L'application TSUN SMART permet de suivre la production en temps réel depuis votre smartphone, panneau par panneau.

Quelles économies puis-je réaliser avec ce kit 1560W ?

Avec 1 560 Wc orientés sud à 30° d'inclinaison dans le sud de la France, la production estimée atteint 2 307 kWh/an, soit jusqu'à 485 €/an d'économies sur votre facture d'électricité (taux d'autoconsommation 70 %, sans batterie). Ce kit convient particulièrement aux foyers dont la consommation mensuelle se situe entre 50 et 100 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation du foyer.

Quelles démarches administratives pour un kit de 1560W ?

En dessous de 3 kWc, les démarches sont simplifiées. Une Déclaration Préalable en mairie est nécessaire si les panneaux sont installés à plus de 1,80 m du sol ou en zone ABF. La Convention d'Autoconsommation avec Enedis se fait en ligne (gratuit). Le CONSUEL n'est pas obligatoire à cette puissance, sauf si vous souhaitez revendre votre surplus. Mon Kit Solaire propose un service de démarches administratives pour vous accompagner dans ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties se décomposent par composant. Panneaux Flagsun : 25 ans de garantie produit et 30 ans de garantie de performance, avec 89,4 % de la puissance initiale conservée au terme de cette période. Micro-onduleur TSUN TSOL-MS2000 : 12 ans de garantie constructeur, extensibles à 25 ans en option. Ces durées couvrent largement la période de rentabilisation du kit.

Ce kit est-il compatible avec une installation triphasée ?

Ce kit est conçu pour les installations monophasées (environ 70 % des foyers français). Si votre compteur est en triphasé, contactez l'équipe Mon Kit Solaire pour vérifier la compatibilité ou consultez nos kits solaires adaptés à votre configuration.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, le micro-onduleur TSUN TSOL-MS2000 est compatible batterie selon les données constructeur. L'ajout d'une batterie de stockage permet de conserver le surplus produit en journée pour l'utiliser le soir ou la nuit, et d'augmenter le taux d'autoconsommation jusqu'à 90 %.

Puis-je installer ce kit moi-même ?

Oui, ce kit est conçu pour l'auto-installation par un bricoleur organisé. Mon Kit Solaire fournit l'ensemble des accessoires de raccordement (câbles MC4, cosses, vis, mise à la terre), une documentation de montage et un accès au support technique. Pour la partie raccordement au tableau électrique (coffret de protection), le respect de la norme NF C 15-100 est requis.

Puis-je ajouter un quatrième panneau à ce kit plus tard ?

Oui. Le TSUN TSOL-MS2000 dispose de 4 entrées MPPT dont seulement 3 sont utilisées dans ce kit. L'ajout d'un panneau Flagsun 520Wc supplémentaire est possible à tout moment, ce qui porte la puissance totale à 2 080 Wc sans changer de micro-onduleur.

Caractéristiques techniques

Panneau Flagsun 520Wc

Micro-onduleur TSUN TSOL-MS2000

Caractéristiques générales du kit
