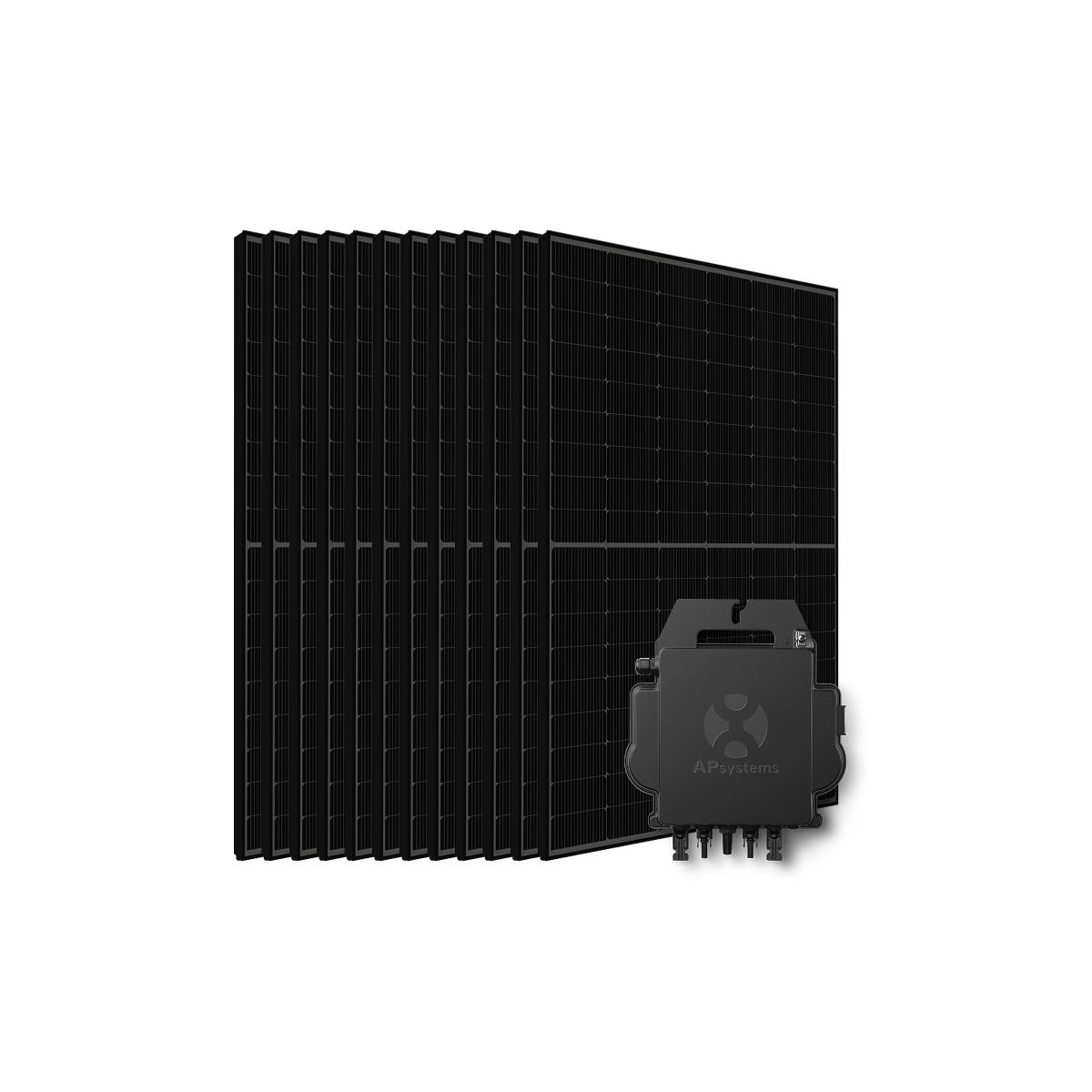

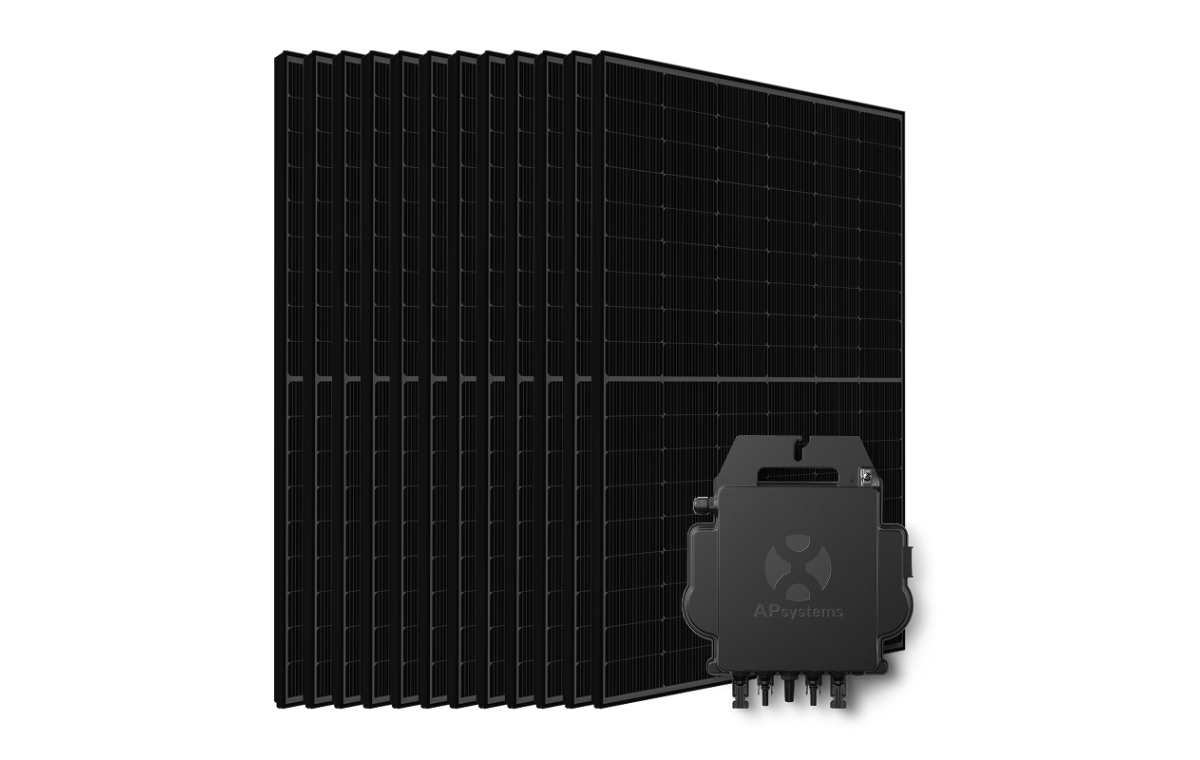

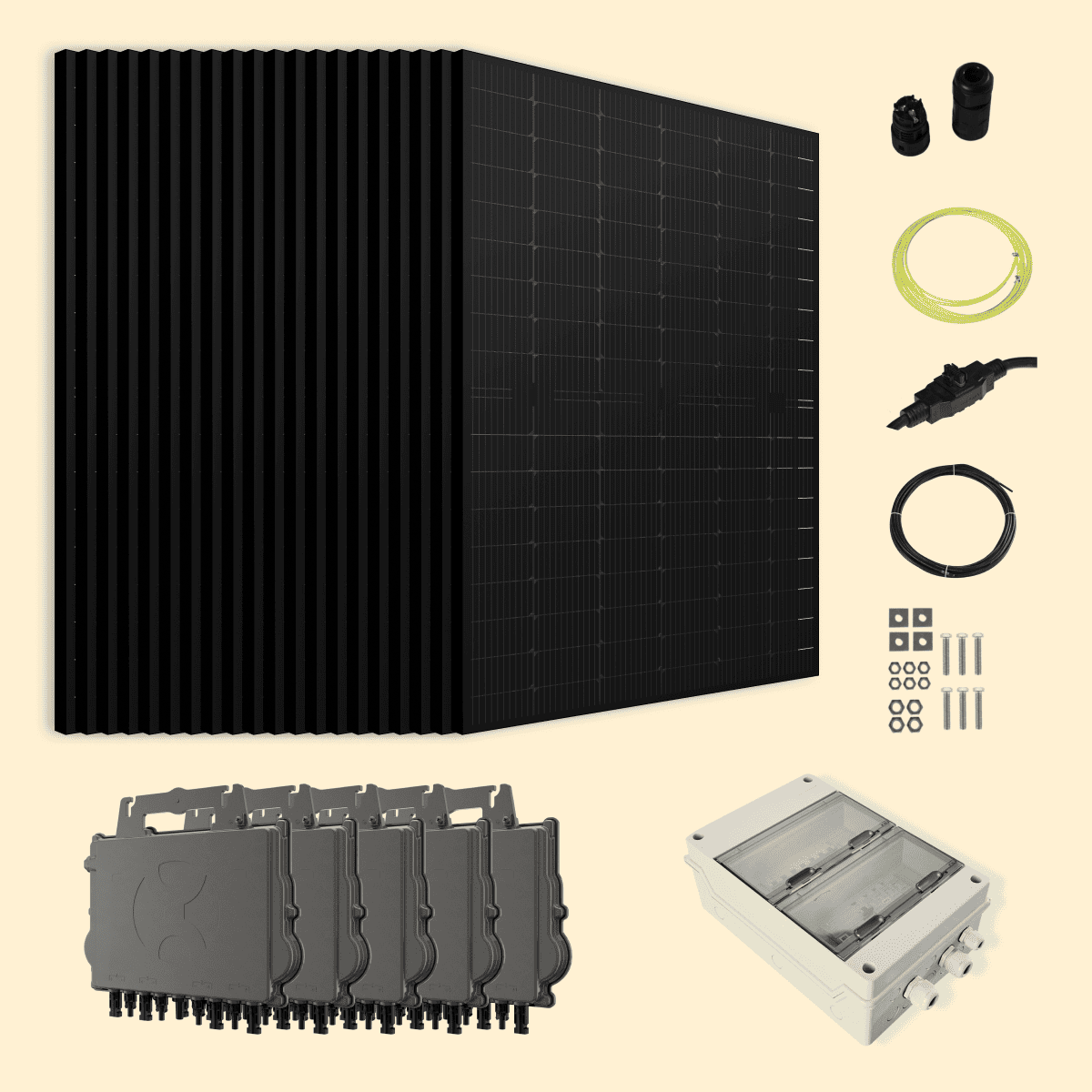

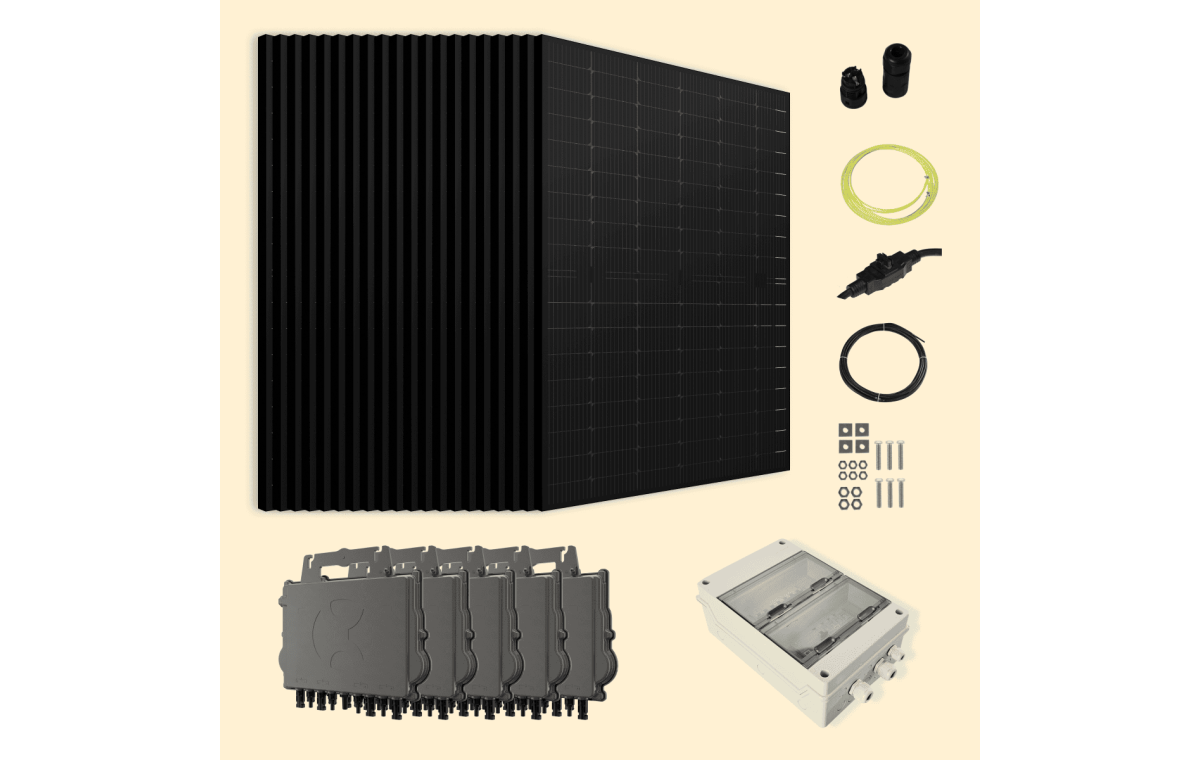

Kit Solaire Triphasé 10000W SOLYCO – Micro-onduleur APSYSTEMS QT2 20 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 10000W SOLYCO + APsystems QT2 ?

• ⚡ Production de 15 381 kWh/an : 20 panneaux SOLYCO Back Contact à 24,5 % de rendement, parmi les valeurs les plus élevées disponibles sur le marché résidentiel, pour tirer le maximum de chaque mètre carré de toiture.
• ⚡ Technologie Back Contact Full Black : l'absence de grille métallique en face avant capte la lumière sur toute la surface cellulaire, améliore la production par faible luminosité et offre une esthétique uniforme qui s'intègre avec discrétion sur la plupart des toitures.
• ⚡ Triphasé natif sans compromis : les micro-onduleurs APsystems QT2 délivrent une sortie triphasée équilibrée (400 V / 3N/PE), sans déséquilibre de phases, ce qui les destine spécifiquement aux installations triphasées et aux compteurs à trois phases.
• ⚡ Suivi par module via l'EMA : chaque micro-onduleur APsystems QT2 communique en ZigBee crypté avec la passerelle ECU. La plateforme Energy Management Analysis (EMA) donne accès à la production panneau par panneau, depuis un navigateur ou une application mobile.
• ⚡ Garanties longue durée : 30 ans garantie produit et performance panneau (88,85 % de la puissance conservée), 12 ans micro-onduleurs APsystems QT2 (extensibles à 20 ans en option).
• ⚡ Dimensionné pour les grands foyers : jusqu'à 3 230 €/an d'économies, ce kit s'adresse aux foyers consommant 200 €/mois et plus, notamment ceux équipés d'une pompe à chaleur ou cherchant à couvrir la recharge d'un véhicule électrique en journée.

Kit solaire triphasé 10000W : la puissance haute performance pour les foyers triphasés

Ce kit solaire autoconsommation de 10 000 Wc associe la technologie Back Contact des panneaux SOLYCO à la conversion triphasée native des micro-onduleurs APsystems QT2. Il cible les foyers raccordés en triphasé dont la facture d'électricité est régulièrement supérieure à 200 €/mois, et qui veulent réduire cette dépense de façon substantielle sans recourir à une batterie de stockage.

Le choix du triphasé natif n'est pas anodin. Contrairement à une installation monophasée branchée sur un réseau triphasé, chaque micro-onduleur QT2 répartit sa puissance de sortie de façon équilibrée entre les trois phases. Le réseau domestique et le compteur Enedis reçoivent donc un courant correctement distribué, ce qui évite les pénalités de déséquilibre et simplifie le dialogue avec Enedis lors de la déclaration de votre installation.

Comment ça marche ?

Le fonctionnement de ce kit d'autoconsommation triphasée suit quatre étapes :

• Les 20 panneaux SOLYCO 500Wc captent la lumière solaire sur leurs deux faces grâce à la construction biverre bifaciale. Les cellules Back Contact convertissent le rayonnement en courant continu (DC) sans perte liée aux grilles métalliques de face avant.
• Les 5 micro-onduleurs APsystems QT2, fixés derrière les panneaux (4 panneaux par micro-onduleur), convertissent ce courant continu en courant alternatif triphasé 400 V / 50 Hz directement injecté dans votre réseau domestique. Chaque unité dispose de 2 MPPT (Maximum Power Point Tracking) couvrant 4 entrées DC, avec une efficacité de 99,5 %.
• L'énergie produite couvre en priorité la consommation instantanée du foyer, qu'il s'agisse de l'électroménager, du chauffage, de la pompe à chaleur ou de la recharge d'un véhicule électrique.
• Le surplus non consommé est renvoyé sur le réseau public. Vous pouvez le valoriser via l'offre MKSurplus de Mon Kit Solaire ou via un contrat de rachat avec EDF OA.

La passerelle ECU APsystems, reliée aux micro-onduleurs par ZigBee, centralise les données de production et les transmet à la plateforme EMA accessible depuis votre navigateur ou votre smartphone.

Raccordement électrique

L'installation triphasée repose sur un câblage bus AC spécifique : chaque micro-onduleur APsystems QT2 se raccorde via un câble bus Y3 (câble 5G2,5 mm² fourni) qui assure la connexion des trois phases et du neutre jusqu'au coffret de protection. Le coffret AC triphasé 9 kWc (marque française MadENR) intègre un disjoncteur 4 pôles, un interrupteur différentiel 4P 25 A 30 mA de type AI immunisé et un parafoudre Type II débrochable (In 20 kA, Imax 40 kA), conforme à la norme UTE C15-712-1. Le pack électrique de protection est proposé en option lors de la configuration du kit.

Panneau SOLYCO 500Wc Back Contact

Le SOLYCO R-BG 108nBC.6/500 représente ce qui se fait de mieux en panneau résidentiel standard : cellules monocristallines Back Contact (BC), structure biverre bifaciale et design Full Black. La technologie BC déplace l'intégralité des contacts électriques à l'arrière de la cellule, libérant la face avant de toute grille métallique. La lumière est captée sur l'ensemble de la surface active, y compris en faible luminosité ou par temps partiellement couvert, ce que la fiche technique illustre par une meilleure courbe de production à basse irradiance par rapport aux cellules PERC.

Le rendement atteint 24,5 % en conditions standard (STC), et la puissance en configuration bifaciale optimale grimpe jusqu'à 541 W par module (BNPI). Le coefficient de bifacialité de 70 % (± 5 %) est particulièrement exploitable sur les poses au sol, sur toit plat avec membrane claire ou en façade exposée. La structure biverre (2 mm de verre trempé avant avec revêtement antireflet, 2 mm de verre trempé arrière) lui confère une résistance aux grêlons jusqu'à 30 mm de diamètre, une tenue au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). Le coefficient de température de puissance de -0,26 %/°C reste contenu, limitant les pertes les jours les plus chauds.

La garantie est parmi les plus longues du marché : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Boîte de jonction IP68, connecteurs Stäubli MC4 Evo 2, dimensions 1 800 × 1 134 × 30 mm pour 24,8 kg.

Micro-onduleur APsystems QT2 triphasé

Le APsystems QT2 est la deuxième génération du micro-onduleur quadruple triphasé de la marque. Chaque unité raccorde 4 panneaux pour une puissance de sortie AC de 2 000 VA, répartis en sortie triphasée équilibrée (3/N/PE 400 V). Le kit de 10 000 Wc repose sur 5 unités QT2, soit 20 panneaux couverts. La plage de puissance recommandée par entrée DC s'étend de 315 Wc à 670 Wc, ce qui couvre parfaitement les panneaux SOLYCO 500Wc.

Chaque QT2 intègre 2 MPPT (Maximum Power Point Tracking) pour ses 4 entrées DC, avec un rendement MPPT nominal de 99,5 %. La tension DC d'entrée reste plafonnée à 60 V (basse tension de sécurité), un avantage lors de l'installation et de la maintenance sur toiture. Le rendement maximum de conversion atteint 97 %. La communication entre micro-onduleurs et passerelle ECU passe par ZigBee crypté : les données de production sont transmises en temps réel à la plateforme EMA (Energy Management Analysis), accessible sur navigateur ou application mobile, panneau par panneau.

L'encapsulation des composants dans du silicone améliore la dissipation thermique et l'étanchéité (IP67). Aucun ventilateur, refroidissement par convection naturelle. La garantie constructeur est de 12 ans, extensible à 20 ans en option. Certifié EN 50549-1, DIN VDE 0126-1-1 VFR, UTE C15-712-1, conforme aux exigences Enedis-PRO-RES_10E pour le couplage triphasé au réseau public.

Pack électrique de protection

Le coffret AC triphasé sécurise le raccordement entre les micro-onduleurs et le réseau domestique : disjoncteur 4 pôles 16 A, interrupteur différentiel 4P 25 A 30 mA type AI immunisé, parafoudre Type II 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11) et schéma électrique fourni avec étiquetage conforme à la norme UTE C15-712-1. Boîtier IP65 IK07 en ABS anti-UV (L 290 × H 420 × P 133 mm). Ce pack électrique de protection est proposé en option lors de la configuration du kit.

Les démarches administratives pour votre kit triphasé 10000W

Un kit photovoltaïque de 10 000 Wc raccordé en triphasé relève de trois démarches cumulatives :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si vous vous trouvez en zone classée Architectes des Bâtiments de France (ABF). La DP est instruite sous un mois en règle générale.
• Enedis : signez la Convention d'Autoconsommation (avec ou sans injection de surplus) directement en ligne sur le portail Enedis. Démarche gratuite, moins de dix minutes.
• CONSUEL : au-delà de 3 kWc, une attestation de conformité électrique est obligatoire avant la mise en service. L'attestation porte sur le coffret de protection, le câblage et le raccordement au tableau général basse tension (TGBT). Cette validation concerne le réseau de câblage fixe, non le comportement des micro-onduleurs.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Votre rôle se limite à l'installation des panneaux et à la mise en service des micro-onduleurs.

Supports de fixation compatibles

Les 20 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg) sont compatibles avec les principaux systèmes de fixation :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les rails et crochets s'adaptent à votre type de couverture existant.
• Toit plat : équerres fixes 15° ou équerres inclinables (15 à 45°) pour optimiser l'angle de captation. La face arrière bifaciale tire profit d'une membrane de couleur claire sous les panneaux.
• Au sol : structure GSE GroundSystem Evolution ou équerres inclinables. Configuration particulièrement adaptée pour exploiter le coefficient de bifacialité de 70 % lorsque le sol réfléchit bien la lumière.
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations et supports sont proposés en option lors de la configuration. L'équipe Mon Kit Solaire peut vous orienter selon le type de couverture et l'exposition de votre installation.

Optimisez votre installation solaire

Ce kit d'autoconsommation triphasée sans batterie laisse plusieurs axes d'amélioration ouverts :

• Batterie de stockage : une batterie solaire compatible avec votre installation vous permettrait de stocker le surplus produit en journée et de le consommer le soir ou la nuit. Le taux d'autoconsommation passerait d'environ 70 % à 90 %, portant vos économies jusqu'à un niveau supérieur à ce que permet seul le kit sans stockage. À vérifier selon la compatibilité batterie/triphasé avec notre équipe.
• MKSurplus : valorisez le surplus injecté sur le réseau grâce au service de rachat de surplus Mon Kit Solaire, compatible avec les kits en autoconsommation totale ou partielle.
• Passerelle ECU APsystems : la passerelle ECU (non fournie dans ce kit) est nécessaire pour activer le monitoring via la plateforme EMA. Sans elle, les micro-onduleurs fonctionnent mais la production n'est pas visible à distance. Son ajout est fortement conseillé pour détecter rapidement toute anomalie sur l'un des 5 QT2.
• Ecojoko : assistant de pilotage de consommation qui identifie les appareils les plus énergivores et permet de décaler certains usages (lave-linge, lave-vaisselle) aux heures de production solaire maximale.
• Assurance ESTALY : couverture optionnelle contre le vol, la casse et la perte de rendement des composants du kit.

Questions fréquentes sur le kit solaire triphasé 10000W SOLYCO + APsystems QT2

Comment fonctionne ce kit solaire triphasé 10000W ?

Les 20 panneaux SOLYCO 500Wc Back Contact convertissent la lumière solaire en courant continu (DC). Les 5 micro-onduleurs APsystems QT2, fixés derrière les panneaux (4 panneaux par unité), transforment ce courant en courant alternatif triphasé 400 V, injecté directement dans votre réseau domestique triphasé. L'énergie produite couvre en priorité votre consommation instantanée. Le surplus non consommé est renvoyé sur le réseau Enedis. La passerelle ECU APsystems (en option) permet de suivre la production panneau par panneau via la plateforme EMA.

Quelles économies puis-je réaliser avec ce kit de 10000W ?

Avec 10 000 Wc installés, ce kit peut produire jusqu'à 15 381 kWh/an et générer jusqu'à 3 230 €/an d'économies sur votre facture d'électricité. Ce kit convient particulièrement aux foyers consommant 200 €/mois et plus, notamment ceux équipés d'une pompe à chaleur ou d'une borne de recharge pour véhicule électrique. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon l'orientation, l'emplacement et le profil de consommation.

Quelles démarches administratives pour un kit de 10000W triphasé ?

Trois démarches sont obligatoires : une Déclaration Préalable en mairie si les panneaux sont à plus de 1,80 m du sol ou en zone ABF, la signature d'une Convention d'Autoconsommation avec Enedis en ligne (gratuit), et une attestation CONSUEL (conformité électrique) obligatoire au-delà de 3 kWc. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (certifications IEC 61215, IEC 61730, IEC 61701, IEC 62716), portées par le garant allemand SOLYCO Solar AG. Micro-onduleurs APsystems QT2 : 12 ans de garantie constructeur, extensibles à 20 ans en option.

Ce kit est-il vraiment conçu pour une installation triphasée ?

Oui, nativement. Les micro-onduleurs APsystems QT2 délivrent une sortie triphasée équilibrée (3/N/PE 400 V) sur les trois phases simultanément. Ils ne sont pas des onduleurs monophasés adaptés au triphasé : ils sont certifiés pour le couplage triphasé au réseau public, conformément aux normes EN 50549-1, DIN VDE 0126-1-1 VFR et Enedis-PRO-RES_10E. Ce kit n'est pas adapté à une installation monophasée.

Ce kit peut-il alimenter une pompe à chaleur ou recharger un véhicule électrique ?

Avec 15 381 kWh produits par an, ce kit de 10 000 Wc est dimensionné pour couvrir les besoins d'un foyer gros consommateur. Programmez la recharge de votre véhicule électrique ou le démarrage de votre pompe à chaleur entre 10 h et 16 h pour maximiser la part d'énergie solaire utilisée directement. Pour aller plus loin, l'ajout d'une batterie de stockage ou d'un assistant de pilotage type Ecojoko renforce encore l'adéquation entre production et consommation.

Comment suivre ma production en temps réel avec les micro-onduleurs APsystems QT2 ?

Le suivi passe par la passerelle ECU APsystems (non incluse dans ce kit, à ajouter en option). Une fois connectée à votre réseau Wifi, elle collecte les données de chaque QT2 via ZigBee crypté et les transmet à la plateforme EMA (Energy Management Analysis), accessible sur navigateur ou application mobile. Vous visualisez ainsi la production de chacun des 20 panneaux individuellement et détectez rapidement toute anomalie.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Caractéristiques générales du kit
