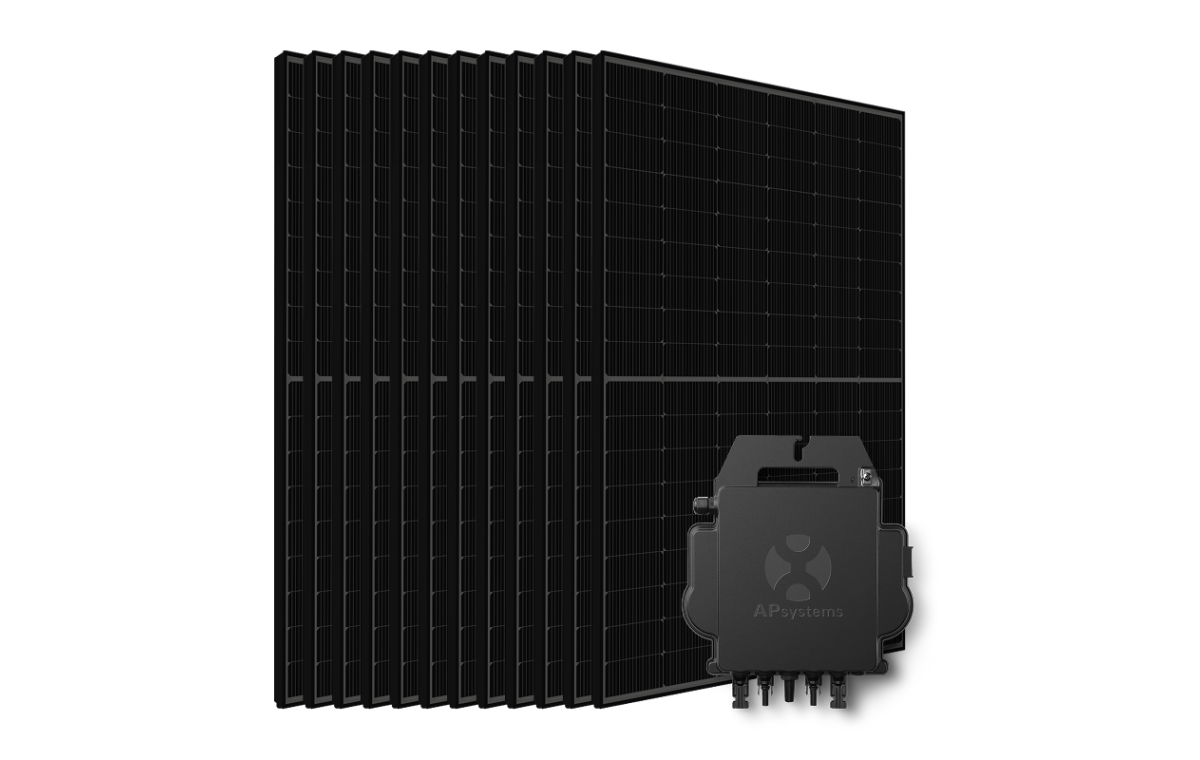

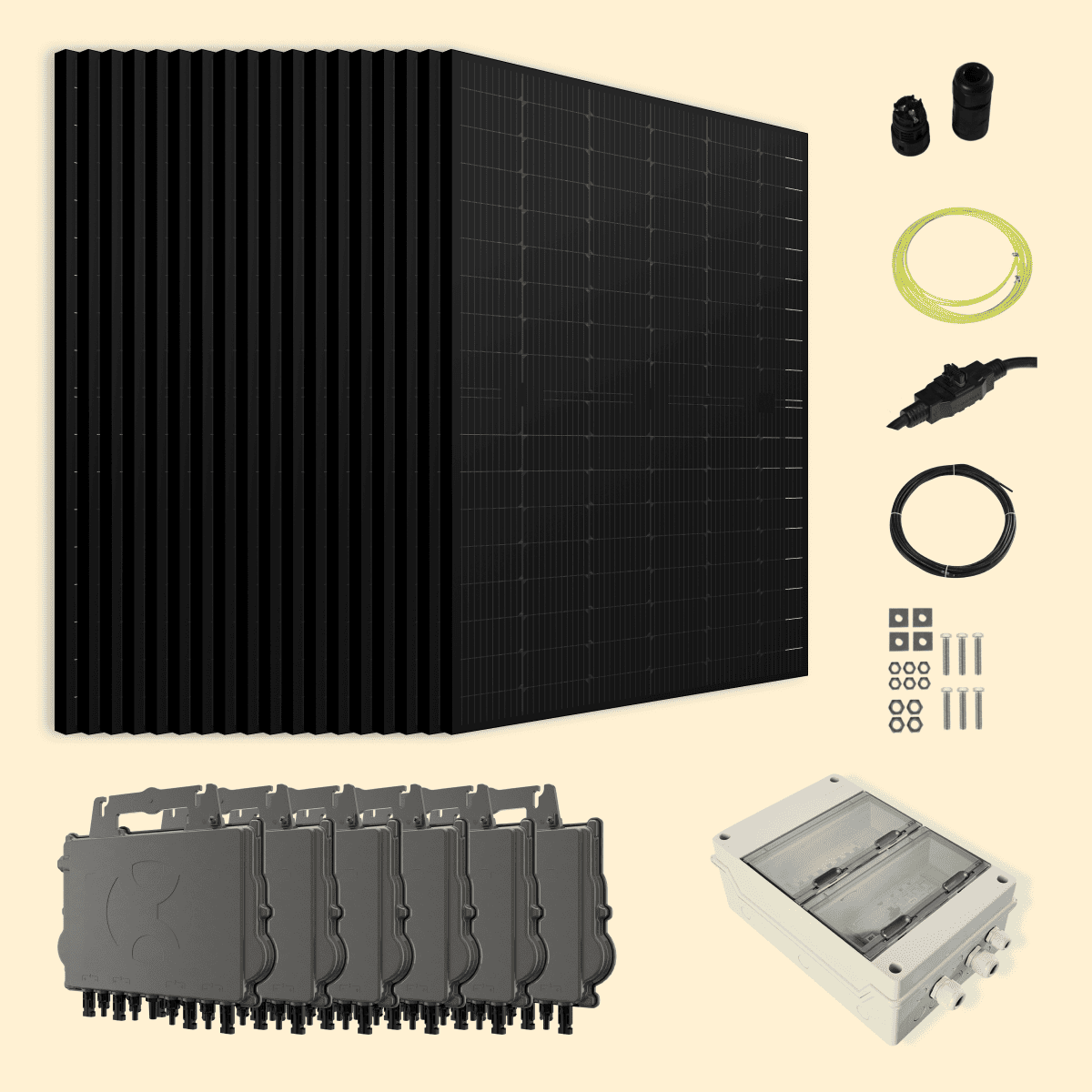

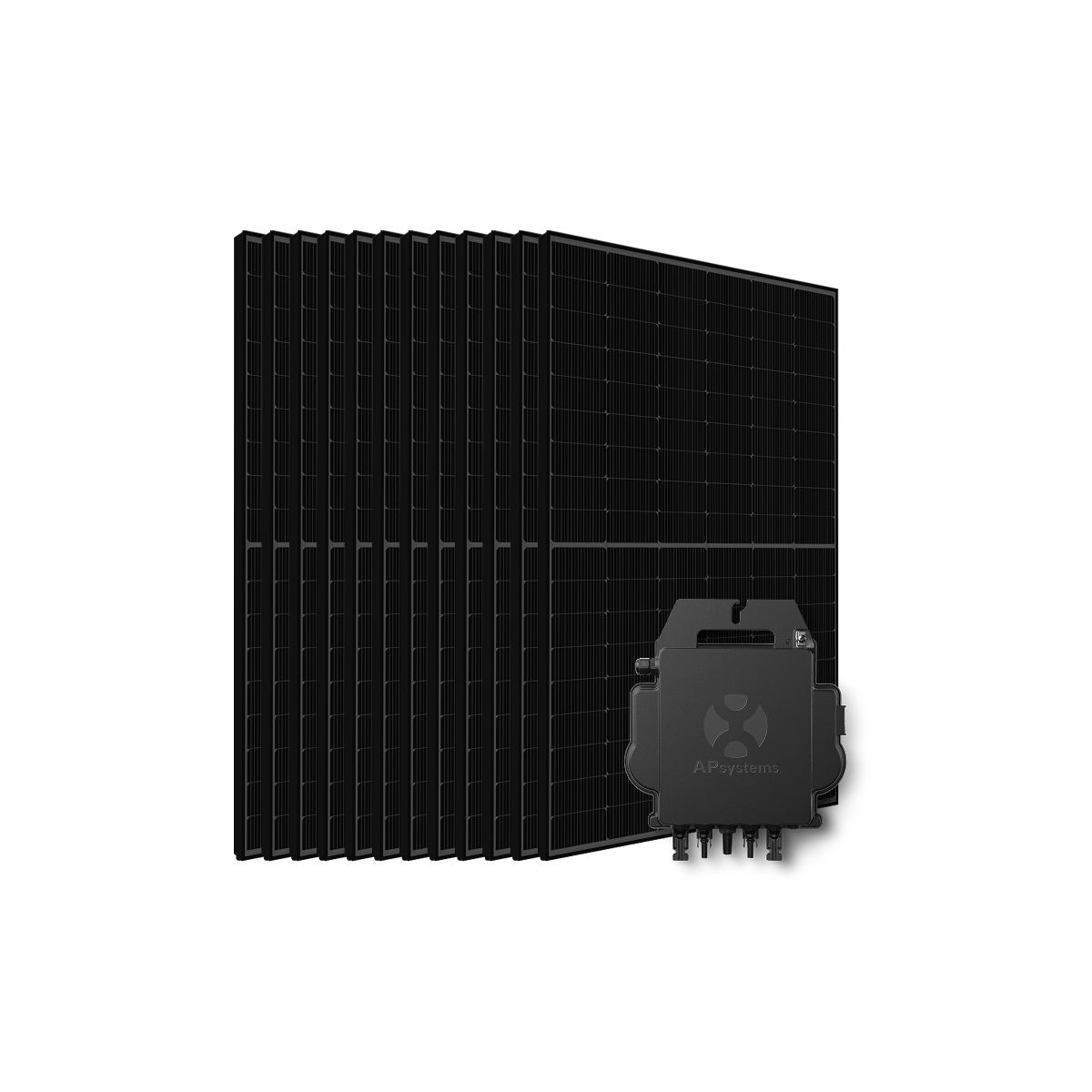

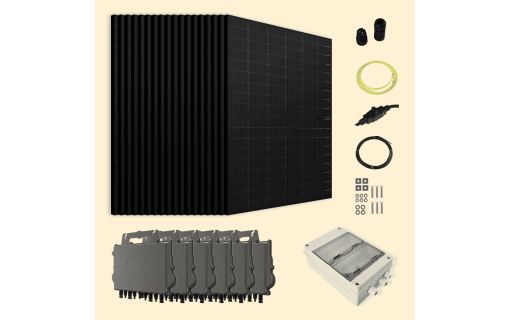

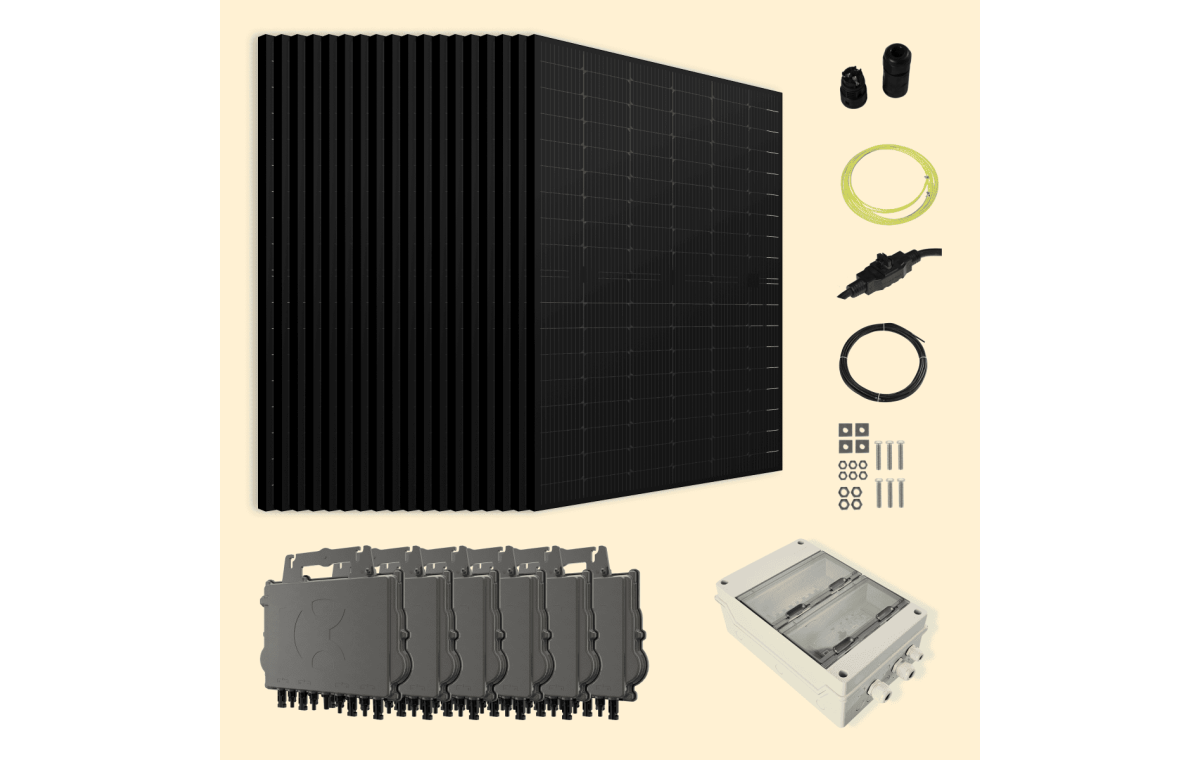

Kit Solaire Triphasé 11000W SOLYCO – Micro-onduleur APSYSTEMS QT2 22 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 11000W SOLYCO + APsystems QT2 ?

• ⚡ Production 16 919 kWh/an : 22 panneaux SOLYCO 500Wc Back Contact, rendement 24,5 %, l'un des plus élevés du marché résidentiel. Ce kit couvre les besoins d'une grande maison familiale ou d'une installation tout-électrique (pompe à chaleur, recharge de véhicule électrique).
• ⚡ Technologie Back Contact : aucune grille métallique en face avant, toutes les connexions électriques sont reportées à l'arrière de la cellule. La surface de captation est maximale, y compris par faible luminosité ou ciel voilé.
• ⚡ Natif triphasé : le micro-onduleur APsystems QT2 délivre une sortie triphasée équilibrée (3/N/PE 400 V) directement compatible avec les tableaux triphasés. Pas de convertisseur intermédiaire, pas de déséquilibre de phases.
• ⚡ Monitoring panneau par panneau : chaque QT2 communique via ZigBee crypté avec la passerelle ECU. Le portail EMA (Energy Management Analysis) donne accès aux données de production en temps réel, depuis un navigateur ou une application mobile.
• ⚡ Garanties longue durée : 30 ans de garantie produit et de performance sur les panneaux SOLYCO (88,85 % de puissance conservée en fin de période), 12 ans sur les micro-onduleurs QT2 (extensible à 20 ans en option).
• ⚡ Économies concrètes : jusqu'à 3 553 €/an sur votre facture, avec une production compatible recharge VE et pompe à chaleur.

Kit solaire triphasé 11000W : la densité de puissance au service des grandes installations

Ce kit photovoltaïque triphasé de 11 000 Wc s'adresse à des foyers dont la consommation mensuelle dépasse les 200 €, à des maisons tout-électrique ou à des installations dont le tableau est alimenté en triphasé. Son atout central : atteindre 11 000 Wc avec seulement 22 modules grâce au rendement de 24,5 % des panneaux SOLYCO 500Wc Back Contact. Moins de modules, c'est aussi moins de surface de toiture mobilisée, moins de points de fixation et une installation plus rapide. Les 6 micro-onduleurs APsystems QT2 gèrent chacun 4 panneaux sur une sortie triphasée équilibrée, ce qui correspond à 24 entrées DC au total pour 22 panneaux (2 entrées non utilisées protégées par des caches MC4). La production estimée à 16 919 kWh/an se traduit par jusqu'à 3 553 €/an d'économies sur la facture d'électricité.

Comment ça marche ?

Le fonctionnement s'articule en trois étapes coordonnées :

• Les 22 panneaux SOLYCO captent la lumière sur leur face avant (sans grille d'ombrage grâce à la technologie Back Contact) et, selon le support, sur leur face arrière bifaciale. Ils produisent du courant continu (DC).
• Les 6 micro-onduleurs APsystems QT2, fixés derrière les rangées de panneaux, convertissent ce courant DC en courant alternatif triphasé 400 V (AC) directement utilisable par votre réseau domestique triphasé. Chaque QT2 dispose de 2 MPPT (Maximum Power Point Tracking) pour 4 entrées DC : la production de chaque panneau est suivie individuellement, ce qui limite l'impact d'un ombrage ponctuel sur l'ensemble du kit.
• L'énergie produite alimente en priorité les appareils de votre foyer (électroménager, pompe à chaleur, recharge VE, éclairage). Le surplus non consommé est injecté sur le réseau Enedis ou valorisé via l'offre MKSurplus de Mon Kit Solaire.

La passerelle ECU collecte les données de chaque micro-onduleur via ZigBee crypté et les transmet au portail EMA pour un suivi en temps réel.

Raccordement électrique

Le raccordement de ce kit triphasé passe par un coffret de protection AC triphasé 9 kWc (MADEnR, fabrication française), conforme à la norme UTE C15-712-1. Ce coffret accueille le disjoncteur 4 pôles 16 A, l'interrupteur différentiel 4 pôles 25 A (type AI immunisé) et un parafoudre de type II (In 20 kA, Imax 40 kA). Les micro-onduleurs QT2 se raccordent au coffret via des câbles bus AC 5G2,5 mm² dédiés au triphasé. Le pack électrique de protection est proposé en option lors de la configuration du kit. Un schéma électrique complet et les autocollants réglementaires (étiquetage UTE C15-712-1) sont fournis avec le coffret.

Panneau SOLYCO 500Wc Back Contact

Le SOLYCO R-BG 108nBC.6/500 représente ce que la technologie résidentielle a de plus abouti en matière de densité de puissance. Ses 108 cellules monocristallines Back Contact (BC) placent l'intégralité des connexions électriques à l'arrière du module : la face avant ne comporte aucune grille de collection, ce qui lui permet de capter la lumière sur toute sa surface disponible, même sous faible irradiance. Le rendement de module atteint 24,5 %, un niveau qui autorise à produire 11 000 Wc avec seulement 22 modules sur 2,04 m² chacun.

La construction biverre (2 mm de verre trempé antireflet en face avant, 2 mm en face arrière avec espaces inter-cellules noirs) apporte une résistance mécanique élevée (5 400 Pa en pression, 2 400 Pa en aspiration) et une excellente tenue face à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). La bifacialité (coefficient de 70 %) permet de capter la lumière réfléchie par le sol ou la toiture en face arrière, avec une puissance pouvant grimper jusqu'à 541 W par module en conditions d'irradiance bifaciale optimale. Le coefficient de température de puissance de -0,26 %/°C limite les pertes de production lors des journées chaudes d'été.

Le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs, face avant sans grille visible) s'intègre discrètement sur les toitures, qu'elles soient en tuiles, en ardoise ou en bac acier. La boîte de jonction est certifiée IP68 avec 3 diodes de dérivation. Les câbles de raccordement (120 cm, section 4 mm²) sont équipés de connecteurs Stäubli MC4 Evo 2.

Garanties : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG.

Micro-onduleur APsystems QT2

Le QT2 est le micro-onduleur quad triphasé de référence d'APsystems (Altenergy Power System Inc.). Son architecture de deuxième génération lui permet de gérer 4 panneaux sur une seule unité pour une puissance de sortie maximale de 2 000 VA, ce qui réduit le nombre d'équipements à installer et à raccorder par rapport à une solution mono ou bi-panneau. Six unités couvrent les 22 panneaux du kit (avec 2 entrées non utilisées).

Chaque QT2 dispose de 2 MPPT pour 4 entrées DC indépendantes (courant d'entrée max 20 A par voie), d'une plage MPPT de 28 V à 45 V et d'une tension DC d'entrée maximale de 60 V. Le rendement maximum atteint 97 %, le rendement MPPT nominal 99,5 %. La sortie triphasée équilibrée (3/N/PE 400 V) est nativement compatible avec les installations triphasées françaises, sans nécessiter d'équipement complémentaire pour l'équilibrage des phases. La certification Bureau Veritas (DIN VDE 0126-1-1 VFR2019, Enedis-PRO-RES_10E) valide sa conformité au réseau de distribution français.

La communication entre les micro-onduleurs et la passerelle ECU passe par ZigBee crypté. Le portail EMA (Energy Management Analysis) centralise la supervision en temps réel depuis tout appareil connecté. L'indice de protection est IP67, le refroidissement par convection naturelle (aucun ventilateur). Garantie 12 ans, extensible à 20 ans en option APsystems.

Pack électrique de protection

Le coffret de protection AC triphasé 9 kWc (marque MADEnR, fabrication française) sécurise le raccordement entre les micro-onduleurs et votre tableau électrique principal : disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type AI, parafoudre type II débrochable (In 20 kA, Imax 40 kA, NF EN 61 643-11), compteur LED de production. Boîtier IP65, dimensions 290 x 420 x 133 mm. Livré avec schéma électrique et étiquetage réglementaire anti-UV. Proposé en option lors de la configuration du kit.

Les démarches administratives pour votre kit triphasé 11000W

Un kit de 11 000 Wc relève du régime administratif complet. Voici les étapes à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien est situé en zone classée Architectes des Bâtiments de France (ABF). La DP est instruite dans un délai d'un mois.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, environ 5 minutes). Cette démarche déclare votre installation et régit l'injection du surplus sur le réseau.
• CONSUEL : l'attestation de conformité CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) est obligatoire pour ce type d'installation (puissance supérieure à 3 kWc et installation triphasée). Elle valide la sécurité électrique avant la mise en service et l'activation du contrat de rachat du surplus si vous souhaitez en bénéficier.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives dédié. Vous installez les panneaux, Mon Kit Solaire s'occupe de la paperasse.

Supports de fixation compatibles

Les 22 panneaux SOLYCO 500Wc (1 800 x 1 134 x 30 mm, 24,8 kg chacun) se posent sur plusieurs types de support :

• Toiture inclinée : tuiles mécaniques ou plates, ardoise, bac acier, tôle ondulée. Les crochets et rails se dimensionnent selon la couverture existante.
• Toit plat : équerres à 15° fixes ou inclinables (15° à 45°) pour optimiser l'angle de captation et valoriser la bifacialité arrière sur membrane claire.
• Au sol : structures GSE GroundSystem ou équerres inclinables, configuration la plus favorable au gain bifacial (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour une pose verticale, compatible avec la bifacialité sur parois claires.

Les fixations et supports photovoltaïques sont proposés en option lors de la configuration du kit.

Optimisez votre installation solaire

Ce kit ne comporte pas de batterie de stockage. Pour aller plus loin dans la valorisation de votre production :

• Batterie solaire : stockez votre surplus de journée pour le consommer le soir ou la nuit. À cette puissance, une batterie de 10 à 15 kWh couvre la majorité des besoins nocturnes d'un foyer gros consommateur.
• MKSurplus : valorisez le surplus injecté sur le réseau via l'offre de rachat Mon Kit Solaire, compatible avec les installations autoconsommation avec et sans stockage.
• Recharge véhicule électrique : avec 16 919 kWh/an, ce kit produit suffisamment pour alimenter les usages domestiques et contribuer à la recharge d'un véhicule électrique en journée (10 h à 16 h, pic de production).
• Ecojoko : assistant de suivi de consommation qui identifie les postes de gaspillage à la prise près, pour aligner vos usages sur votre plage de production solaire.

Questions fréquentes sur le kit solaire triphasé 11000W SOLYCO + APsystems QT2

Comment fonctionne ce kit solaire triphasé 11000W ?

Les 22 panneaux SOLYCO 500Wc Back Contact convertissent la lumière solaire en courant continu. Les 6 micro-onduleurs APsystems QT2, fixés derrière les panneaux (4 panneaux par unité), transforment ce courant en courant alternatif triphasé 400 V directement compatible avec votre tableau triphasé. L'énergie produite alimente en priorité vos appareils. Le surplus est injecté sur le réseau Enedis ou valorisé via MKSurplus. La passerelle ECU centralise la supervision panneau par panneau sur le portail EMA, accessible depuis un navigateur ou une application mobile.

Quelles économies avec un kit solaire de 11000W ?

Avec 11 000 Wc installés, la production annuelle estimée est de 16 919 kWh/an, soit jusqu'à 3 553 €/an d'économies sur votre facture d'électricité (taux d'autoconsommation 70 %, sans batterie). Ce kit est dimensionné pour les foyers dont la consommation mensuelle dépasse 200 €, notamment les installations tout-électrique avec pompe à chaleur ou recharge de véhicule électrique. Estimation basée sur une installation orientée sud, inclinée à 30°, dans le sud de la France.

Ce kit est-il vraiment compatible avec mon installation triphasée ?

Oui, sans réserve. Le micro-onduleur APsystems QT2 est conçu nativement pour une sortie triphasée équilibrée (3/N/PE 400 V). Il est certifié conformément à Enedis-PRO-RES_10E et DIN VDE 0126-1-1 VFR2019 par Bureau Veritas. Il se raccorde directement à votre tableau triphasé via le coffret de protection AC dédié, sans équipement d'équilibrage de phases supplémentaire.

Quelles démarches administratives pour un kit de 11000W ?

Trois démarches sont requises : une Déclaration Préalable en mairie (si les panneaux sont à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation avec Enedis (en ligne, gratuit) et une attestation CONSUEL obligatoire pour toute installation supérieure à 3 kWc et pour les raccordements triphasés. Mon Kit Solaire propose un service de démarches administratives qui prend en charge l'ensemble de ces formalités.

Quelles sont les garanties de ce kit ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Micro-onduleurs APsystems QT2 : 12 ans de garantie constructeur, extensible à 20 ans en option. Les certifications panneau incluent IEC 61215, IEC 61730, IEC 61701 (brouillard salin) et IEC 62716 (ammoniac).

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 16 919 kWh produits par an, ce kit génère une production journalière moyenne d'environ 46 kWh en pleine saison (mai à août). Cela couvre largement les besoins domestiques d'une grande maison et laisse une marge confortable pour programmer la recharge d'un véhicule électrique aux heures de production maximale (10 h à 16 h). La sortie triphasée native des QT2 est compatible avec les bornes de recharge triphasées.

Puis-je installer ce kit moi-même ?

Oui. Ce kit est conçu pour l'auto-installation par un bricoleur expérimenté. Mon Kit Solaire fournit une notice de montage sur-mesure, des tutoriels vidéo dédiés et une assistance téléphonique. Le raccordement du coffret AC triphasé au tableau électrique principal relève du câblage fixe conforme à la norme NF C 15-100 : les règles de l'art s'appliquent. Si vous préférez une pose professionnelle, Mon Kit Solaire peut vous mettre en relation avec ses partenaires installateurs QualiPV RGE.

Comment suivre ma production en temps réel ?

Les 6 micro-onduleurs APsystems QT2 communiquent via ZigBee crypté avec la passerelle ECU (Energy Communication Unit). Celle-ci transmet les données au portail EMA (Energy Management Analysis), accessible depuis un navigateur web ou l'application APsystems (iOS et Android). Vous visualisez la production de chaque micro-onduleur individuellement, ce qui facilite la détection d'un problème sur un panneau ou une chaîne spécifique.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Coffret de protection AC triphasé (composant du pack électrique, proposé en option)

Caractéristiques générales du kit
