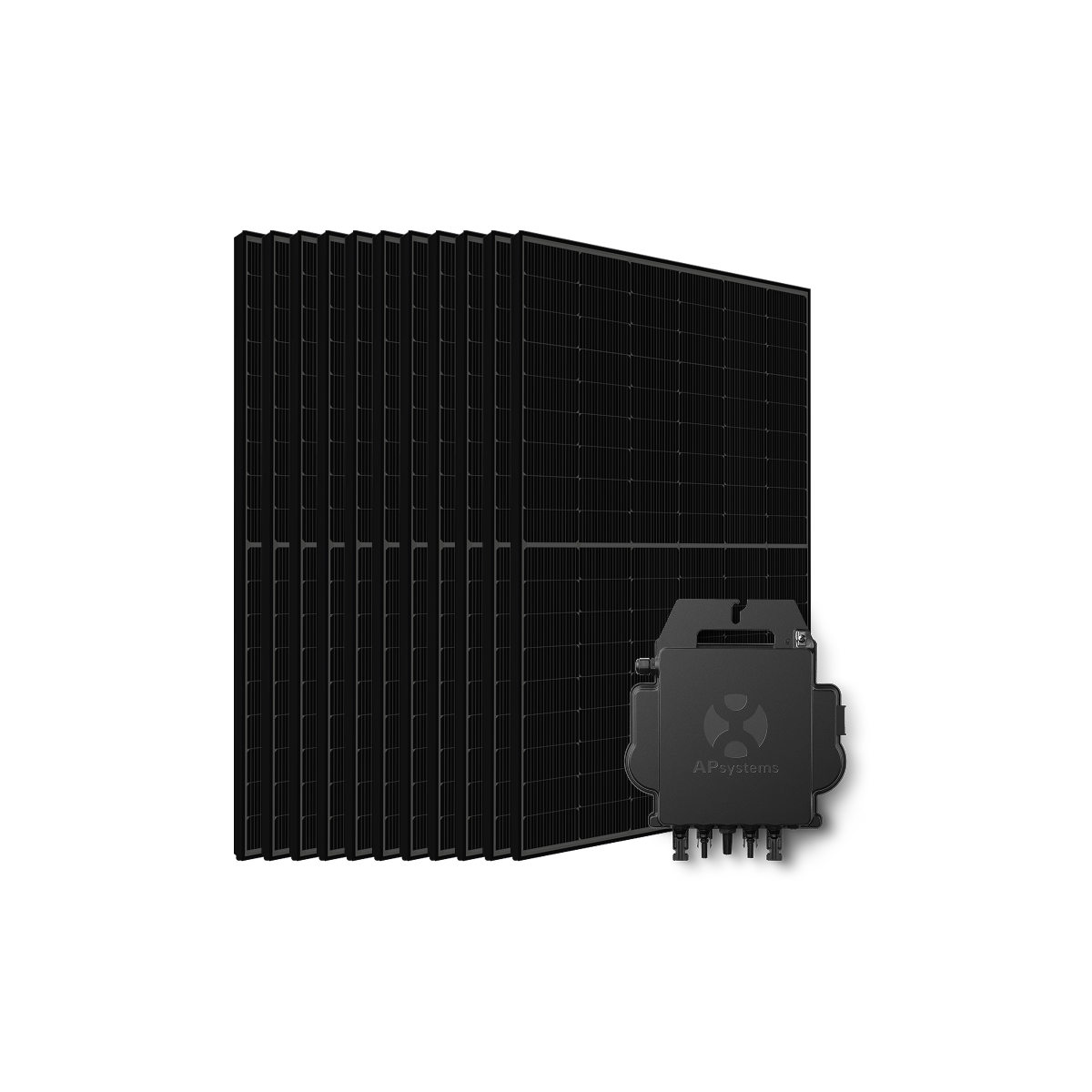

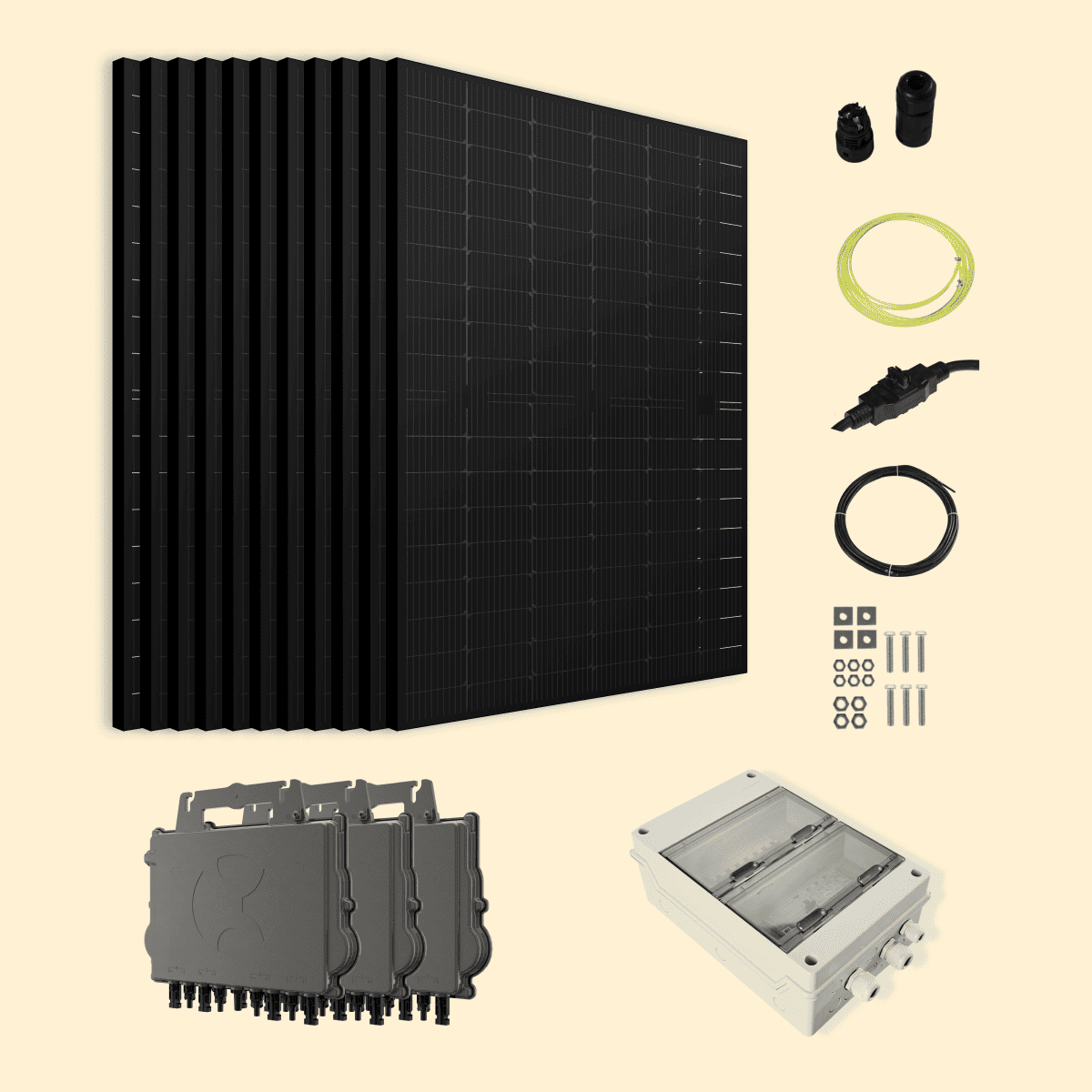

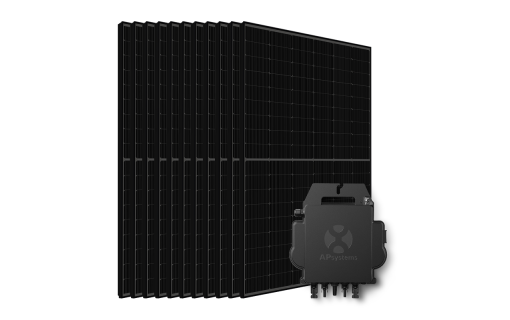

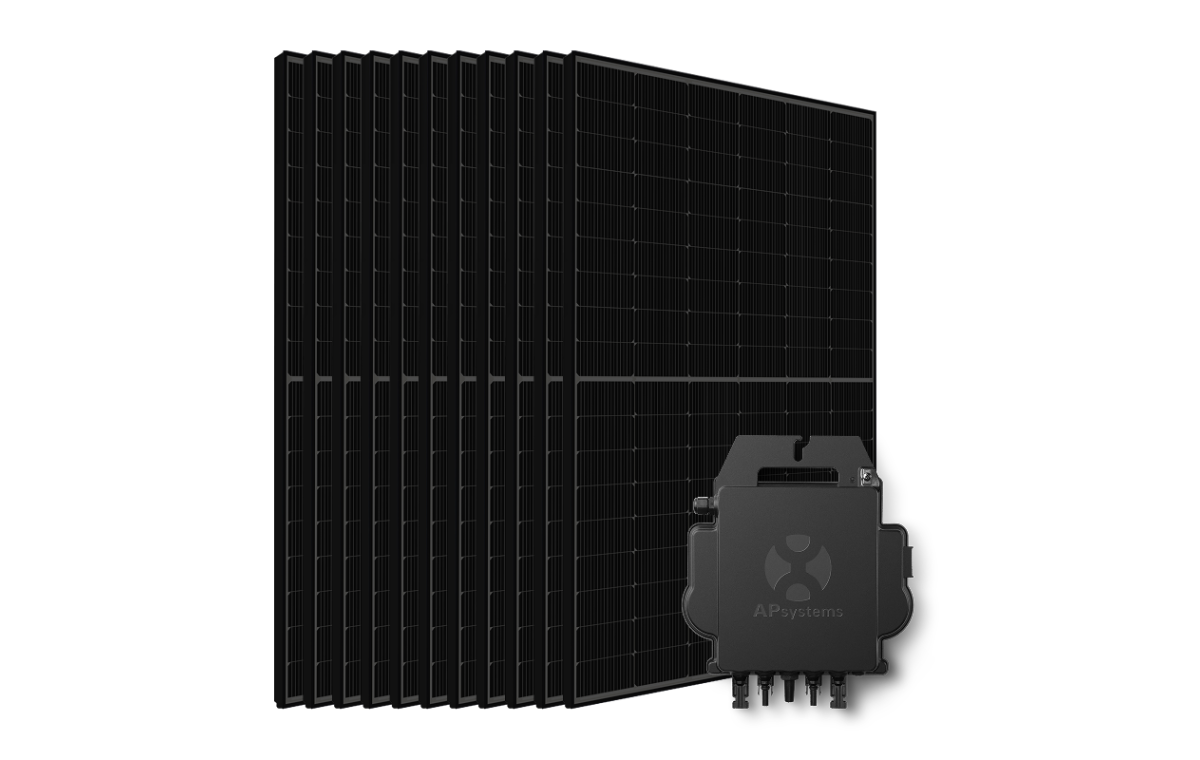

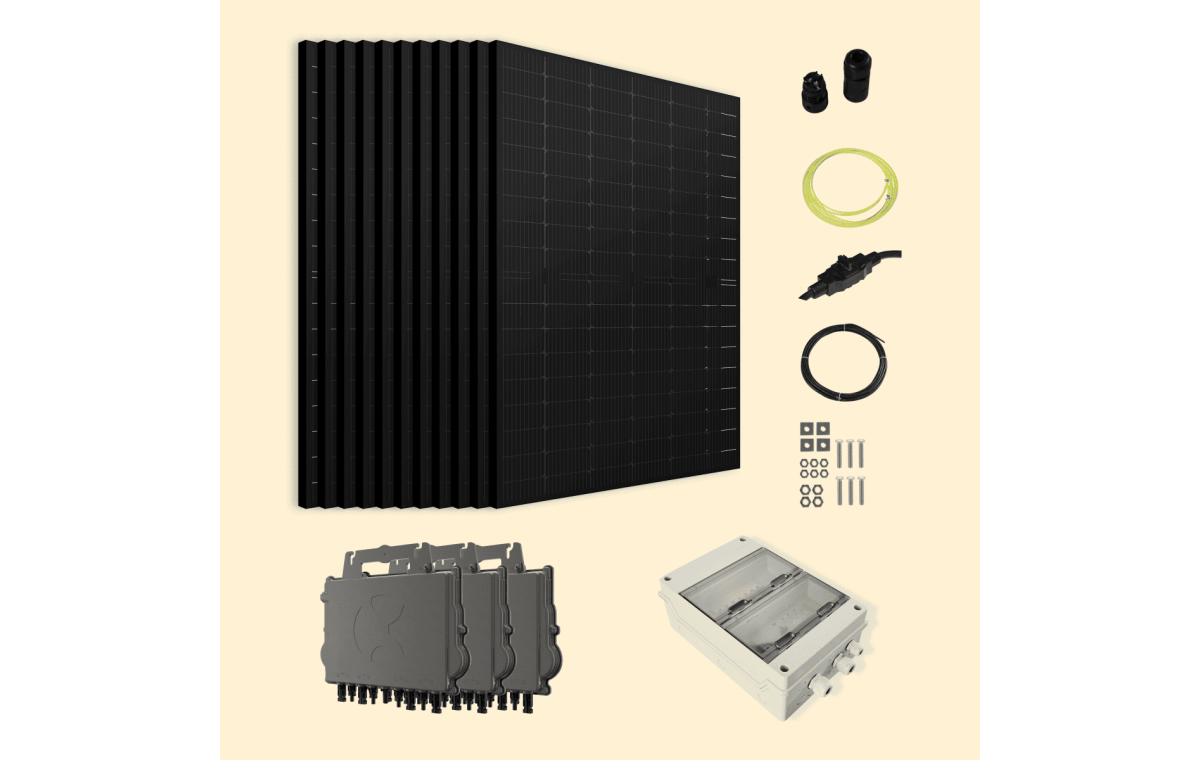

Kit Solaire Triphasé 5500W SOLYCO – Micro-onduleur APSYSTEMS QT2 11 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 5500W SOLYCO ?

• ⚡ Production intermédiaire optimisée : 11 panneaux Back Contact de 500 Wc pour une production estimée à 8 460 kWh/an, suffisante pour couvrir l'essentiel des besoins d'un foyer consommant 150 à 200 €/mois avec un compteur triphasé.
• ⚡ Technologie Back Contact, le rendement à 24,5 % : les connexions électriques sont déplacées à l'arrière de la cellule. La face avant capte la lumière sur toute sa surface sans ombrage par les grilles métalliques, ce qui donne au SOLYCO l'un des meilleurs rendements du marché résidentiel.
• ⚡ Micro-onduleur triphasé natif APsystems QT2 : contrairement à un onduleur central, chaque lot de 4 panneaux dispose de son propre micro-onduleur avec 2 entrées MPPT (Maximum Power Point Tracking) indépendantes. Un ombrage partiel sur un panneau n'affecte pas les autres. La sortie triphasée équilibrée est native, sans transformateur externe.
• ⚡ Suivi de production panneau par panneau : la communication ZigBee cryptée entre les QT2 et la passerelle ECU alimente le portail EMA (Energy Management Analysis) accessible 24h/24 depuis un navigateur ou l'application APsystems.
• ⚡ Fiabilité sur 30 ans : 30 ans de garantie produit panneau SOLYCO, 30 ans de garantie de performance à 88,85 %, 12 ans sur les micro-onduleurs APsystems QT2. Structure biverre certifiée IEC 61701 (brouillard salin) et IEC 62716 (ammoniac).
• ⚡ Jusqu'à 1 777 €/an d'économies sur la facture d'électricité, avec un potentiel de production bifaciale supplémentaire selon la nature du support sous les panneaux.

Kit solaire triphasé 5500W : le Back Contact pour une installation triphasée de taille mesurée

Ce kit photovoltaïque de 5 500 Wc occupe une position particulière dans la gamme SOLYCO : moins encombrant que les versions 6 000 W et au-delà, il convient aux foyers équipés d'un compteur triphasé qui ne disposent pas d'une grande surface de toiture disponible ou qui souhaitent maîtriser leur budget d'investissement sans sacrifier la technologie. Onze panneaux SOLYCO R-BG 108nBC.6/500, trois micro-onduleurs APsystems QT2, un coffret de protection AC triphasé proposé en option et l'ensemble du câblage nécessaire sont inclus dans le kit. Le tout est conçu pour une autoconsommation directe en réseau triphasé, sans batterie de stockage (qui reste possible en ajout ultérieur si votre onduleur le permet).

Comment ça marche ?

Le fonctionnement suit quatre étapes distinctes :

Les 11 panneaux SOLYCO convertissent la lumière du soleil en courant continu (DC). Grâce à leur technologie Back Contact bifaciale, ils captent aussi bien la lumière directe sur leur face avant que la lumière réfléchie par le support sur leur face arrière.

Les 3 micro-onduleurs APsystems QT2, fixés au dos des panneaux ou sur la structure de montage, transforment ce courant continu en courant alternatif triphasé 400 V (AC). Chaque QT2 gère jusqu'à 4 panneaux avec 2 MPPT indépendants. Pour un kit à 11 panneaux, 2 micro-onduleurs gèrent chacun 4 panneaux, le troisième prend en charge les 3 derniers (les entrées inutilisées sont obturées par des caches MC4 fournis dans le kit).

L'énergie AC triphasée produite est injectée directement dans le réseau électrique intérieur de votre foyer, à travers le coffret de protection AC. Elle alimente en priorité vos appareils branchés, sur les trois phases disponibles.

Le surplus de production non consommé est envoyé sur le réseau public Enedis. Vous pouvez le valoriser via l'offre MKSurplus de Mon Kit Solaire ou via un contrat de rachat EDF OA.

Raccordement électrique

Côté panneaux, les connexions DC passent par des câbles MC4 entre modules et micro-onduleurs, puis le courant AC triphasé rejoint le coffret de protection via le câble bus AC 5G2,5 mm². Le coffret de protection AC triphasé, proposé en option lors de la configuration, contient disjoncteur 4 pôles, interrupteur différentiel 4P 25 A type AI, parafoudre Type II réseau 3P + neutre (In 20 kA, Imax 40 kA), compteur de production LED et la mise à la terre conforme à la norme UTE C15-712-1. Le câble de terre 20 m et le système de cosses et griffes de mise à la terre sont intégrés dans les accessoires du kit.

Panneau SOLYCO 500Wc Back Contact biverre bifacial

Le SOLYCO R-BG 108nBC.6/500 est un module photovoltaïque haut de gamme conçu par un garant allemand (SOLYCO Solar AG, Berlin). Sa technologie Back Contact (BC) place l'ensemble des contacts électriques à l'arrière de la cellule monocristalline, libérant intégralement la face avant de toute grille métallique d'ombrage. La cellule capte ainsi la lumière sur 100 % de sa surface utile, avec un gain particulièrement sensible en faible luminosité par rapport aux cellules PERC de génération précédente.

Le résultat se lit dans les chiffres : rendement de 24,5 % en conditions standard, puissance nominale de 500 Wc et puissance BNPI (Bifacial Nameplate Irradiance) pouvant grimper jusqu'à 541 W lorsque la face arrière reçoit de la lumière réfléchie. Le coefficient de bifacialité est de 70 % (± 5 %). La structure biverre (2 mm verre trempé antireflet en face avant, 2 mm verre trempé à espaces inter-cellules noirs en face arrière) remplace le film plastique des modules classiques et confère au panneau une résistance certifiée au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). Le design Full Black (cadre aluminium anodisé noir, cellules sans grille apparente) s'intègre avec discrétion sur toute toiture.

Côté garanties, SOLYCO va au-delà des standards du marché : 30 ans de garantie produit et 30 ans de garantie de performance, avec 88,85 % de la puissance initiale conservée au terme de cette période. Le module supporte des charges mécaniques de 5 400 Pa en pression et 2 400 Pa en aspiration, et résiste aux grêlons jusqu'à 30 mm. Certifié IEC 61215, IEC 61730, IEC 61701 et IEC 62716. Boîte de jonction IP68 avec 3 diodes de dérivation. Connecteurs Stäubli MC4 Evo 2. Dimensions : 1 800 x 1 134 x 30 mm, 24,8 kg.

Micro-onduleur APsystems QT2 triphasé

Le QT2 est la deuxième génération de micro-onduleur quad triphasé natif d'APsystems (ALTENERGY POWER SYSTEM INC., Jiaxing, Chine, bureaux européens à Amsterdam et Jonage). Triphasé natif signifie que la sortie triphasée équilibrée est produite directement par l'onduleur, sans transformateur externe : chaque QT2 délivre 2 000 VA en sortie AC sur 3/N/PE 400 V, répartis en 2,9 A par phase, avec un rendement maximum de 97 % et un rendement MPPT nominal de 99,5 %.

Le QT2 dispose de 4 entrées DC (tension maximale 60 V, courant d'entrée maximal 20 A par entrée) organisées en 2 MPPT indépendants, ce qui lui permet de gérer des panneaux dans des configurations d'ombrage ou d'orientation légèrement différentes sans dégradation globale. La plage de tension MPPT de 28 V à 45 V est parfaitement adaptée aux panneaux SOLYCO 500 Wc (Vmp à 34,24 V en STC).

Les composants sont encapsulés dans du silicone pour la résistance thermique et l'étanchéité. L'indice de protection est IP67. Le refroidissement est assuré par convection naturelle, sans ventilateur. La communication entre micro-onduleurs et la passerelle ECU passe par ZigBee crypté. Le portail EMA permet un suivi de production panneau par panneau en temps réel depuis tout appareil connecté. La garantie constructeur est de 12 ans (extensible à 20 ans en option via APsystems). Certifié EN 62109-1/-2, EN 50549-1, DIN VDE 0126-1-1, UTE C15-712-1, Bureau Veritas (certificat U22-0368).

Pack électrique de protection

Le pack électrique de protection AC triphasé (coffret MadENR jusqu'à 9 kWc) est proposé en option lors de la configuration du kit. Il contient le disjoncteur 4P 16 A, l'interrupteur différentiel 4P 25 A 30 mA type AI immunisé, le parafoudre Type II réseau 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11), le compteur de production LED, le schéma électrique et l'étiquetage conforme UTE C15-712-1. Coffret plastique ABS anti-UV IP65 IK07 de 24 modules. Dimensions : 290 x 420 x 133 mm pour environ 4 kg. Fabriqué par MadENR, fabricant français (Honfleur et Pusignan), certifié La French FAB.

Les démarches administratives pour votre kit triphasé 5500W

Un kit de 5 500 Wc relève des obligations suivantes :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien se situe en zone Architectes des Bâtiments de France (ABF).
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, quelques minutes). Cette démarche est obligatoire pour toute installation raccordée au réseau, quelle que soit la puissance.
• CONSUEL : l'attestation de conformité électrique est obligatoire pour tout kit dépassant 3 kWc. Pour une installation triphasée, elle porte sur le coffret de protection, le câblage et le raccordement au tableau général.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités. Vous réalisez votre installation, nous gérons la paperasse.

Supports de fixation compatibles

Les 11 panneaux SOLYCO 500Wc se posent sur différents types de supports selon votre configuration :

• Toiture inclinée : tuiles mécaniques ou plates, ardoise, bac acier, tôle ondulée. Les rails et crochets s'adaptent à la couverture existante.
• Toit plat : équerres inclinées à 15° ou équerres réglables (15° à 45°) pour optimiser l'angle de captation.
• Au sol : structure GSE ou équerres inclinées, configuration qui tire le meilleur parti de la bifacialité du panneau SOLYCO (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe Mon Kit Solaire peut vous conseiller en fonction de votre support.

Optimisez votre installation solaire

Ce kit ne comprend pas de batterie de stockage. Pour maximiser le taux d'autoconsommation de vos 8 460 kWh/an produits :

• Batterie de stockage : ajoutez une batterie solaire compatible avec votre installation pour stocker le surplus de la journée et le consommer le soir ou la nuit. Renseignez-vous sur la compatibilité avec un onduleur hybride triphasé.
• MKSurplus : valorisez le surplus envoyé sur le réseau via l'offre de rachat Mon Kit Solaire, compatible avec les kits en autoconsommation installés en autonomie.
• Ecojoko : branchez cet assistant d'économie d'énergie pour identifier les postes de consommation qui gaspillent et programmez les usages les plus gourmands (lave-linge, lave-vaisselle) aux heures de production maximale.
• Passerelle ECU APsystems : si vous souhaitez utiliser le portail EMA pour suivre la production panneau par panneau, la passerelle ECU est nécessaire pour collecter les données ZigBee des QT2. Elle est proposée en option lors de la configuration.

Questions fréquentes sur le kit solaire triphasé 5500W SOLYCO

Comment fonctionne ce kit solaire triphasé 5500W ?

Les 11 panneaux SOLYCO 500Wc captent la lumière et la convertissent en courant continu (DC). Les 3 micro-onduleurs APsystems QT2 transforment ce courant en courant alternatif triphasé 400 V (AC), directement compatible avec un tableau triphasé. L'énergie est injectée sur les trois phases de votre installation intérieure et alimente vos appareils en priorité. Le surplus non consommé part sur le réseau Enedis ou peut être valorisé via MKSurplus. Chaque QT2 gère jusqu'à 4 panneaux avec 2 MPPT indépendants, soit 11 panneaux répartis sur 3 unités.

Quelles économies avec ce kit triphasé 5500W ?

Avec 5 500 Wc orientés sud à 30° d'inclinaison dans le sud de la France, la production estimée atteint 8 460 kWh/an, soit jusqu'à 1 777 €/an d'économies sur la facture d'électricité (taux d'autoconsommation 70 %, sans batterie). Ce kit convient particulièrement aux foyers dont la consommation mensuelle se situe entre 150 et 200 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation du foyer.

Quelles démarches administratives pour un kit de 5500W ?

Au-delà de 3 kWc, trois formalités sont nécessaires : une Déclaration Préalable en mairie (si installation à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation signée en ligne avec Enedis (gratuit), et une attestation CONSUEL (conformité électrique). Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces étapes.

Quelles sont les garanties de ce kit solaire ?

Les garanties se décomposent par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance, avec 88,85 % de la puissance initiale conservée au bout de 30 ans. C'est l'une des meilleures garanties du marché résidentiel. Micro-onduleurs APsystems QT2 : 12 ans de garantie constructeur, extensibles à 20 ans en option via APsystems. Le suivi sur le portail EMA est une condition d'activation de la garantie constructeur.

Ce kit est-il compatible avec mon installation triphasée ?

Oui, le kit solaire triphasé 5500W est conçu spécifiquement pour les installations triphasées. Le micro-onduleur APsystems QT2 produit une sortie triphasée équilibrée native en 3/N/PE 400 V, directement raccordable à un tableau triphasé. Environ 30 % des maisons individuelles françaises disposent d'un compteur triphasé. Si votre compteur est monophasé, consultez nos kits solaires autoconsommation dédiés.

Puis-je ajouter une batterie à ce kit plus tard ?

Ce kit ne comprend pas de batterie. L'ajout d'un stockage est possible ultérieurement, mais le micro-onduleur APsystems QT2 n'est pas compatible batterie selon les données constructeurs disponibles. Pour un projet avec batterie sur installation triphasée, un onduleur hybride triphasé dédié est nécessaire. Contactez l'équipe Mon Kit Solaire pour étudier votre configuration.

Comment suivre ma production solaire en temps réel ?

Les micro-onduleurs APsystems QT2 communiquent via ZigBee crypté avec la passerelle ECU (proposée en option). La passerelle transmet les données au portail EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur web ou l'application mobile, avec un suivi panneau par panneau. La connexion au portail EMA conditionne également l'activation de la garantie constructeur étendue.

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 8 460 kWh produits par an, ce kit peut contribuer de manière significative à la recharge d'un véhicule électrique en journée. En programmant la recharge entre 10 h et 16 h aux heures de production maximale, une grande partie de l'énergie consommée par votre véhicule peut provenir directement des panneaux. Pour une couverture plus complète, les kits de 7 000 W et au-delà de la gamme SOLYCO triphasée offrent une marge de production supérieure.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Pack électrique de protection AC triphasé (en option)

Caractéristiques générales du kit
