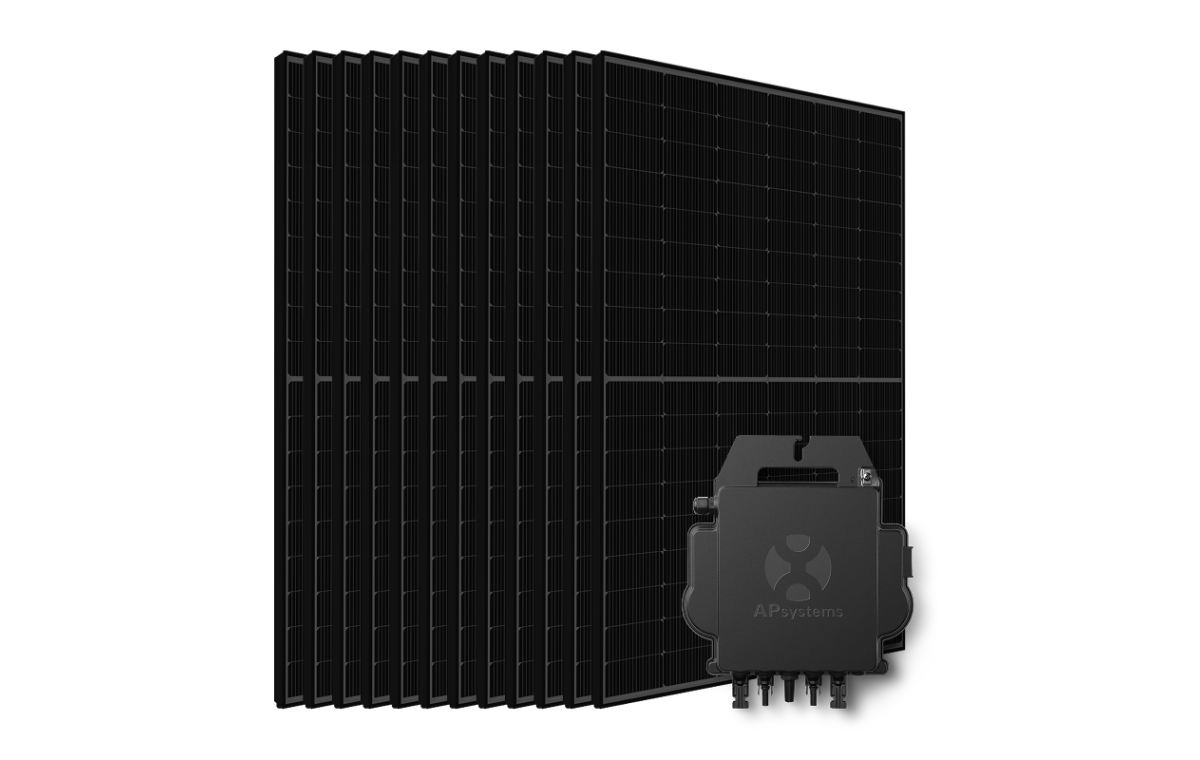

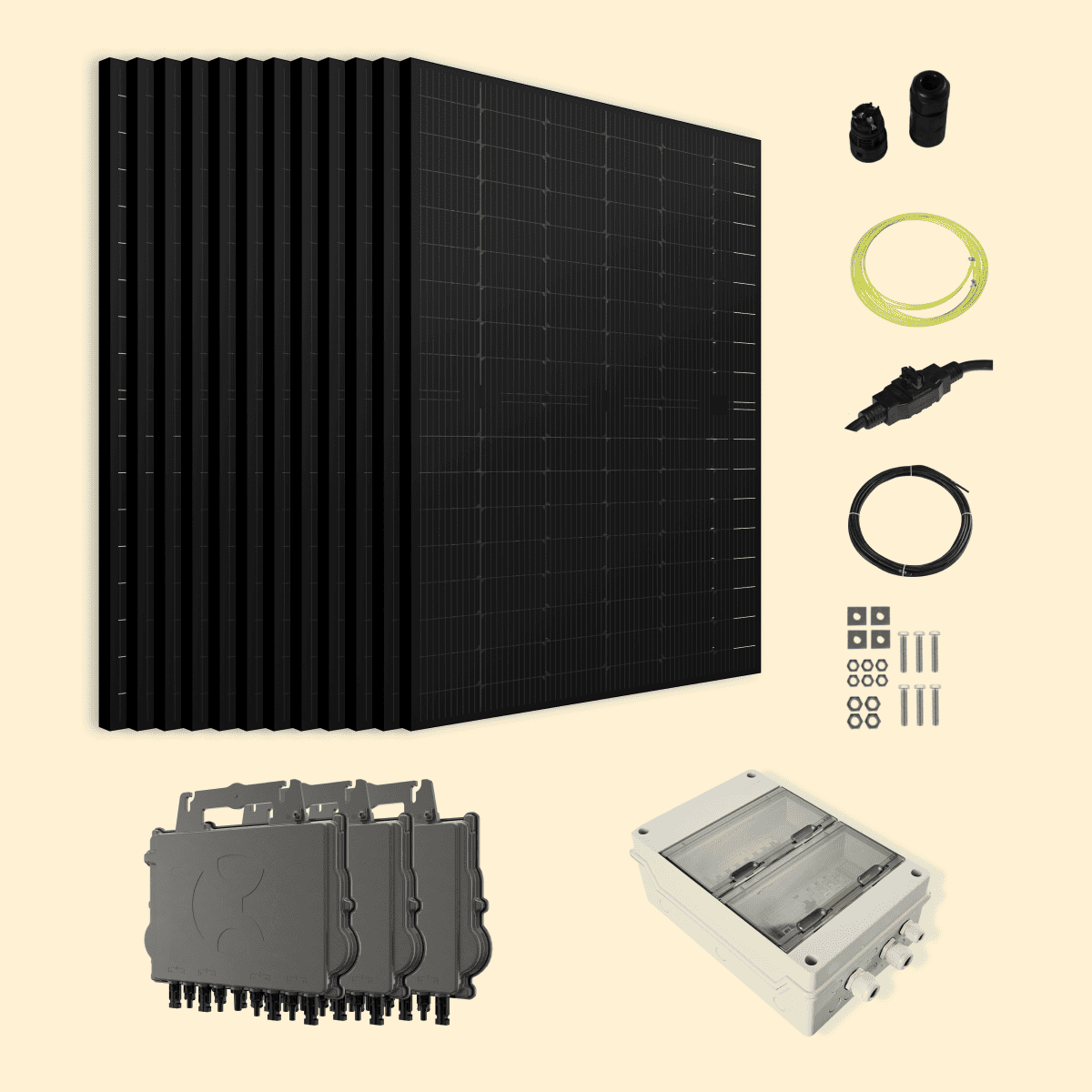

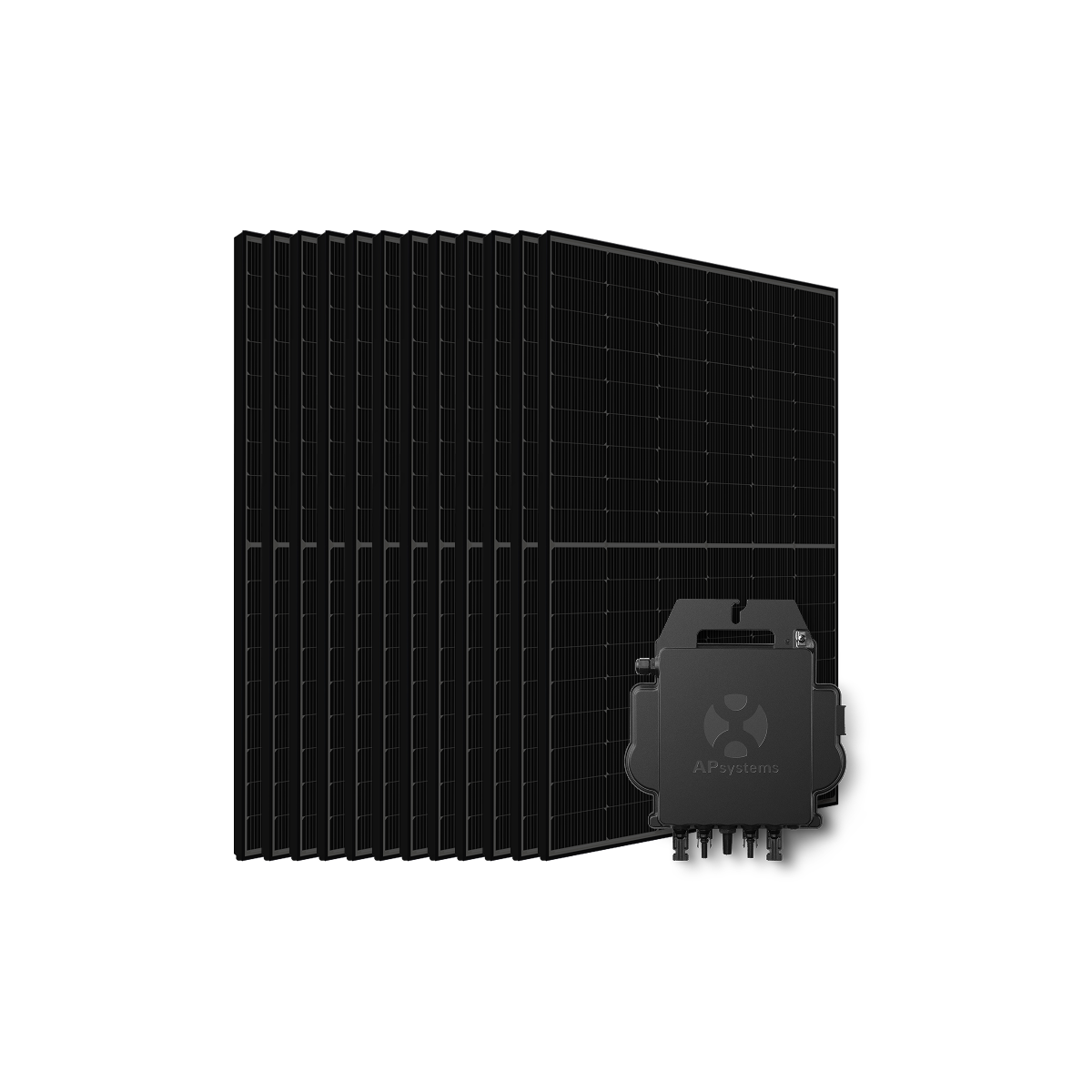

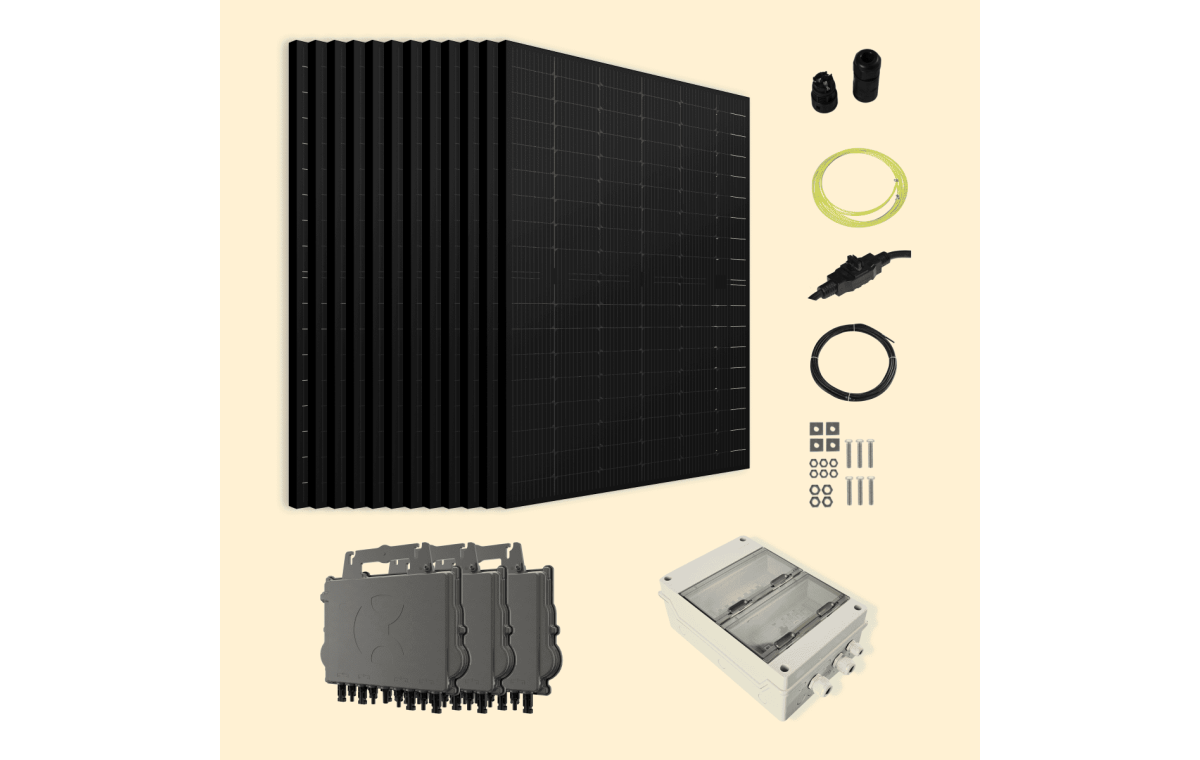

Kit Solaire Triphasé 6000W SOLYCO – Micro-onduleur APSYSTEMS QT2 12 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 6000W SOLYCO + APsystems QT2 ?

• ⚡ 9 229 kWh/an sur 3 phases : 12 panneaux SOLYCO 500Wc à cellules Back Contact couvrent la consommation d'un foyer tout-électrique ou d'une maison avec pompe à chaleur sur réseau triphasé, sans déséquilibre entre phases.
• ⚡ Technologie Back Contact : rendement 24,5 % : les contacts électriques sont déplacés à l'arrière de la cellule, libérant toute la face avant pour capter la lumière. Résultat : plus de watts produits par mètre carré, y compris en faible luminosité et par temps couvert.
• ⚡ Triphasé natif sans compromis : le micro-onduleur APsystems QT2 est conçu dès l'origine pour les réseaux 3 phases. Sa sortie triphasée équilibrée (2.9 A × 3) évite les déséquilibres et respecte les exigences Enedis pour les puissances supérieures à 3 kWc.
• ⚡ Monitoring panneau par panneau via EMA : chaque micro-onduleur communique avec la passerelle ECU par signal ZigBee crypté. L'application Energy Management Analysis (EMA) affiche la production par module, 24 h/24, depuis un navigateur ou un smartphone.
• ⚡ Fiabilité sur la durée : 30 ans de garantie produit et de performance panneau (88,85 % de la puissance initiale conservée), 12 ans de garantie micro-onduleurs APsystems (extensible à 20 ans en option). Design bi-verre et IP67 conçu pour résister au brouillard salin, à l'ammoniac et aux grêlons jusqu'à 30 mm.
• ⚡ Economies concrètes : jusqu'à 1 938 €/an sur votre facture, avec un kit compatible pompe à chaleur ou recharge de véhicule électrique en journée.

Kit solaire triphasé 6000W : le bon équilibre entre puissance et cohérence des phases

Un kit solaire triphasé s'adresse à tout foyer ou local professionnel dont le compteur Linky est raccordé en 3 phases, que ce soit pour alimenter un compresseur, une climatisation réversible, une pompe à chaleur ou simplement parce que la puissance souscrite dépasse 9 kVA. Ce kit de 6 000 Wc réunit 12 panneaux SOLYCO 500Wc Back Contact et 3 micro-onduleurs APsystems QT2, chaque QT2 gérant ses 4 panneaux sur une phase distincte. L'équilibrage de la sortie triphasée est natif au micro-onduleur : pas d'adaptation externe, pas de montage complexe. La production annuelle estimée de 9 229 kWh couvre environ la moitié de la consommation d'un foyer chauffé à l'électricité, ou la quasi-totalité des usages hors chauffage d'une maison de taille moyenne. Le design Full Black des panneaux SOLYCO s'intègre discrètement sur les toitures sombres ou les couvertures en ardoise.

Comment ça marche ?

Le kit fonctionne en 4 étapes :

• Les 12 panneaux SOLYCO captent la lumière sur leur face avant (sans grille métallique apparente grâce à la technologie Back Contact) et sur leur face arrière bifaciale. Ils génèrent un courant continu (DC).
• Chaque micro-onduleur APsystems QT2 reçoit le courant DC de 4 panneaux via ses 4 entrées MPPT (Maximum Power Point Tracking) indépendantes et le convertit en courant alternatif triphasé 400 V / 50 Hz. Chaque entrée MPPT optimise individuellement son panneau : un ombrage partiel sur un module n'affecte pas les 11 autres.
• Le courant AC triphasé circule sur le câble bus AC jusqu'au coffret de protection, puis rejoint le tableau électrique principal. L'énergie produite alimente en priorité vos appareils triphasés et monophasés. Le surplus est injecté sur le réseau Enedis (ou valorisé via l'offre MKSurplus).
• La passerelle ECU centralise les données de chaque micro-onduleur par liaison ZigBee cryptée et les transmet à l'application EMA, accessible depuis un navigateur ou l'application mobile APsystems.

Raccordement électrique

Côté DC, les panneaux se connectent aux micro-onduleurs QT2 via connecteurs Stäubli MC4 Evo 2, prolongés par les rallonges MC4 fournies (800 mm, 3 m et 5 m selon la configuration). Côté AC, le câble bus AC Y3 4 M en 5G2,5 mm² relie chaque micro-onduleur QT2 au suivant en série, puis rejoint le coffret de protection triphasé 9 kWc. Ce coffret triphasé (disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A type AI immunisé, parafoudre type II In 20 kA / Imax 40 kA, conforme NF EN 61643-11) est proposé en option lors de la configuration du kit. La mise à la terre est assurée par le système de terre fourni (câble 20 m, cosses, electro-taps et griffes). L'ensemble est conforme à la norme UTE C15-712-1.

Panneau SOLYCO R-BG 108nBC.6/500 - 500Wc Back Contact

Le panneau SOLYCO R-BG 108nBC.6/500 illustre ce que la technologie Back Contact change concrètement dans une installation résidentielle. Sur un module classique, les busbars métalliques en face avant masquent une fraction de la surface exposée au soleil. Ici, ces connexions sont intégralement déplacées à l'arrière : la face avant expose 108 cellules monocristallines sur toute leur surface, sans ombre propre. C'est cette architecture qui explique le rendement de 24,5 %, l'un des plus hauts disponibles en 500 Wc sur le marché grand public, et la très bonne tenue de production à faible irradiance (la courbe BC dépasse nettement la courbe PERC en dessous de 400 W/m²). La construction bi-verre (2 mm de verre trempé antireflet en face avant, 2 mm en face arrière avec espaces inter-cellules noirs) remplace le film plastique des panneaux conventionnels par une double protection vitrée résistant au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). La structure bifaciale capte la lumière réfléchie par le support en face arrière, avec un coefficient de bifacialité de 70 %. Le garant du panneau est allemand (SOLYCO Solar AG, Berlin) : 30 ans de garantie produit, 30 ans de garantie de performance à 88,85 % de la puissance initiale, certifié TÜV Rheinland, IEC 61215 et IEC 61730. Dimensions : 1800 × 1134 × 30 mm, 24,8 kg.

Micro-onduleur APsystems QT2 - Triphasé 2000 VA

Le APsystems QT2 est un micro-onduleur quadruple de 2e génération conçu dès le départ pour les réseaux triphasés. Chaque unité reçoit jusqu'à 4 panneaux de 315 à 670 Wc en entrée (courant DC max 20 A × 4) et délivre jusqu'à 2 000 VA en sortie triphasée équilibrée 400 V (2,9 A × 3 phases). Avec 3 micro-onduleurs QT2 pour 12 panneaux SOLYCO 500Wc, la distribution est parfaitement symétrique : 4 panneaux par QT2, un QT2 par phase, 2 000 W par phase. Chaque entrée dispose de son propre point de suivi MPPT (rendement MPPT nominal 99,5 %), ce qui garantit que l'ombrage ou la salissure d'un panneau ne pénalise pas les autres. Le QT2 fonctionne en convection naturelle, sans ventilateur, dans une plage de température de -40 °C à +65 °C, avec un indice de protection IP67. La communication vers la passerelle ECU passe par un signal ZigBee crypté, fiable jusqu'à 80 micro-onduleurs par passerelle. Le rendement maximal est de 97 %. Certifié EN 50549-1, DIN VDE 0126-1-1 VFR, UTE C15-712-1 et Enedis-PRO-RES_10E (conformité Bureau Veritas, certificat U22-0368). Garantie 12 ans, extensible à 20 ans en option. Dimensions : 359 × 242 × 46 mm, 6 kg.

Pack électrique de protection triphasé

Le coffret de protection AC triphasé 9 kWc (marque française MADEnR) sécurise le raccordement entre les micro-onduleurs et le tableau électrique : disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type AI immunisé, parafoudre type II réseau 3P + neutre débrochable (In 20 kA, Imax 40 kA), conforme NF EN 61643-11. Dimensions 290 × 420 × 133 mm, IP65, IK07. Schéma électrique et étiquetage UTE C15-712-1 fournis. Ce pack électrique de protection est proposé en option lors de la configuration du kit.

Les démarches administratives pour votre kit triphasé 6000W

Avec 6 000 Wc sur réseau triphasé, trois formalités s'appliquent :

• En mairie : déposez une Déclaration Préalable (DP) si vos panneaux sont installés à plus de 1,80 m du sol ou si vous êtes en zone protégée ABF (Architectes des Bâtiments de France). Le formulaire Cerfa 13703 est à déposer en mairie ou en ligne sur le portail urbanisme.gouv.fr.
• Enedis : signez la Convention d'Autoconsommation (avec ou sans injection de surplus) sur le portail en ligne Enedis (gratuit, démarche en 10 à 15 minutes). La convention est obligatoire pour tout kit raccordé au réseau public, triphasé ou monophasé.
• CONSUEL : faites valider la conformité électrique de votre installation par le Comité National pour la Sécurité des Usagers de l'Électricité. Pour un kit de 6 000 Wc, l'attestation de conformité est obligatoire avant la mise en service et avant toute contractualisation avec Enedis.

???? Mon Kit Solaire vous accompagne sur l'ensemble de ces démarches via son service administratif dédié. Contactez notre équipe après votre commande pour connaître les modalités.

Supports de fixation compatibles

Les 12 panneaux SOLYCO 500Wc (1800 × 1134 × 30 mm, 24,8 kg) se posent sur les supports suivants :

• Toiture inclinée : tuiles plates ou à emboîtement, ardoise, bac acier, tôle ondulée. Des crochets et rails adaptés à chaque type de couverture sont disponibles dans notre catégorie fixations photovoltaïques.
• Toit plat : équerres à 15° fixes ou inclinables (15 à 45°) pour optimiser l'angle d'inclinaison selon votre latitude. La structure bi-verre bifaciale du panneau tire parti d'une surface claire sous le module.
• Au sol : structure GSE GroundSystem ou équerres inclinables. Configuration recommandée pour exploiter pleinement la bifacialité (la face arrière capte la lumière réfléchie par un sol clair ou des graviers blancs).
• Façade : équerres inclinables pour une pose verticale. Le design Full Black du SOLYCO s'intègre proprement sur une façade sombre ou une véranda.

Les fixations sont proposées en option lors de la configuration. L'équipe Mon Kit Solaire peut vous conseiller selon votre support et votre exposition.

Optimisez votre installation solaire

Ce kit sans batterie génère un surplus en journée que vous pouvez valoriser de plusieurs façons :

• Batterie de stockage : ajoutez une batterie solaire pour stocker l'énergie produite le midi et la consommer le soir ou par mauvais temps. Attention : vérifiez la compatibilité de la batterie avec un raccordement triphasé avant de sélectionner votre modèle.
• MKSurplus : valorisez financièrement votre surplus d'énergie injecté sur le réseau grâce à l'offre de rachat Mon Kit Solaire, compatible avec les kits installés en autonomie et ceux posés par un installateur QualiPV RGE.
• Ecojoko : connectez un assistant de suivi de consommation à votre tableau électrique pour identifier les usages les plus énergivores et décaler vos consommations aux heures de production solaire maximale (10 h à 16 h).
• Passerelle ECU APsystems : la passerelle ECU centralise les données de production des 3 micro-onduleurs QT2 et les rend accessibles sur l'application EMA. À commander si vous n'en disposez pas encore.

Questions fréquentes sur le kit solaire triphasé 6000W SOLYCO + APsystems QT2

Comment fonctionne ce kit solaire triphasé 6000W ?

Les 12 panneaux SOLYCO 500Wc convertissent la lumière en courant continu. Chaque micro-onduleur APsystems QT2 reçoit 4 panneaux et transforme ce courant en 2 000 VA de courant alternatif triphasé 400 V, directement injecté sur votre réseau domestique. Les 3 micro-onduleurs répartissent la production symétriquement sur les 3 phases. L'ensemble est piloté et surveillé via l'application EMA par liaison ZigBee cryptée.

Mon installation est-elle compatible triphasé ?

Ce kit est conçu spécifiquement pour les installations triphasées (3P + N + PE 400 V / 230 V). Si votre compteur Linky est en monophasé, ce kit n'est pas adapté : consultez nos kits solaires autoconsommation monophasés. En cas de doute sur votre type d'abonnement, vérifiez l'étiquette de votre Linky ou contactez Enedis.

Quelles économies avec ce kit de 6000Wc triphasé ?

Avec une production estimée à 9 229 kWh/an, ce kit peut générer jusqu'à 1 938 €/an d'économies sur votre facture d'électricité (taux d'autoconsommation 70 % sans batterie). Ce kit convient aux foyers dont la consommation mensuelle dépasse 150 €/mois. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon l'orientation, l'emplacement et le profil de consommation.

Quelles démarches administratives pour un kit triphasé de 6000Wc ?

Trois formalités sont requises : une Déclaration Préalable en mairie (si panneaux à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation avec Enedis (en ligne, gratuit) et une attestation CONSUEL (conformité électrique obligatoire au-delà de 3 kWc). Mon Kit Solaire propose un service de démarches administratives pour vous accompagner sur chacune de ces étapes.

Quelles sont les garanties de ce kit ?

Les garanties sont décomposées par composant. Panneaux SOLYCO R-BG 108nBC.6/500 : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (garant allemand SOLYCO Solar AG). Micro-onduleurs APsystems QT2 : 12 ans de garantie (extensible à 20 ans en option, sous réserve d'activation via le portail EMA). Le pack électrique de protection (proposé en option) est couvert par la garantie constructeur MADEnR.

Puis-je ajouter une batterie à ce kit triphasé ?

Oui, mais la compatibilité entre une batterie et un réseau triphasé dépend du modèle de batterie choisi. Certaines batteries AC-couplées fonctionnent en monophasé et nécessitent une configuration adaptée sur installation triphasée. Contactez l'équipe Mon Kit Solaire avant de sélectionner votre batterie solaire pour vérifier la compatibilité.

Ce kit peut-il alimenter une pompe à chaleur ou une borne de recharge VE ?

Avec 6 000 Wc et jusqu'à 6 000 W de production simultanée aux heures de pointe, ce kit peut alimenter directement une pompe à chaleur triphasée ou contribuer à la recharge d'un véhicule électrique en journée (10 h à 16 h). Pour maximiser l'autoconsommation, programmez vos équipements les plus puissants sur ces plages horaires.

Comment suivre ma production en temps réel ?

La passerelle ECU APsystems collecte les données de chaque micro-onduleur QT2 via signal ZigBee crypté et les transmet à l'application EMA (Energy Management Analysis), disponible sur navigateur web, iOS et Android. Vous visualisez la production panneau par panneau, l'historique journalier, hebdomadaire et mensuel, et recevez des alertes en cas de sous-production détectée.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Caractéristiques générales du kit
