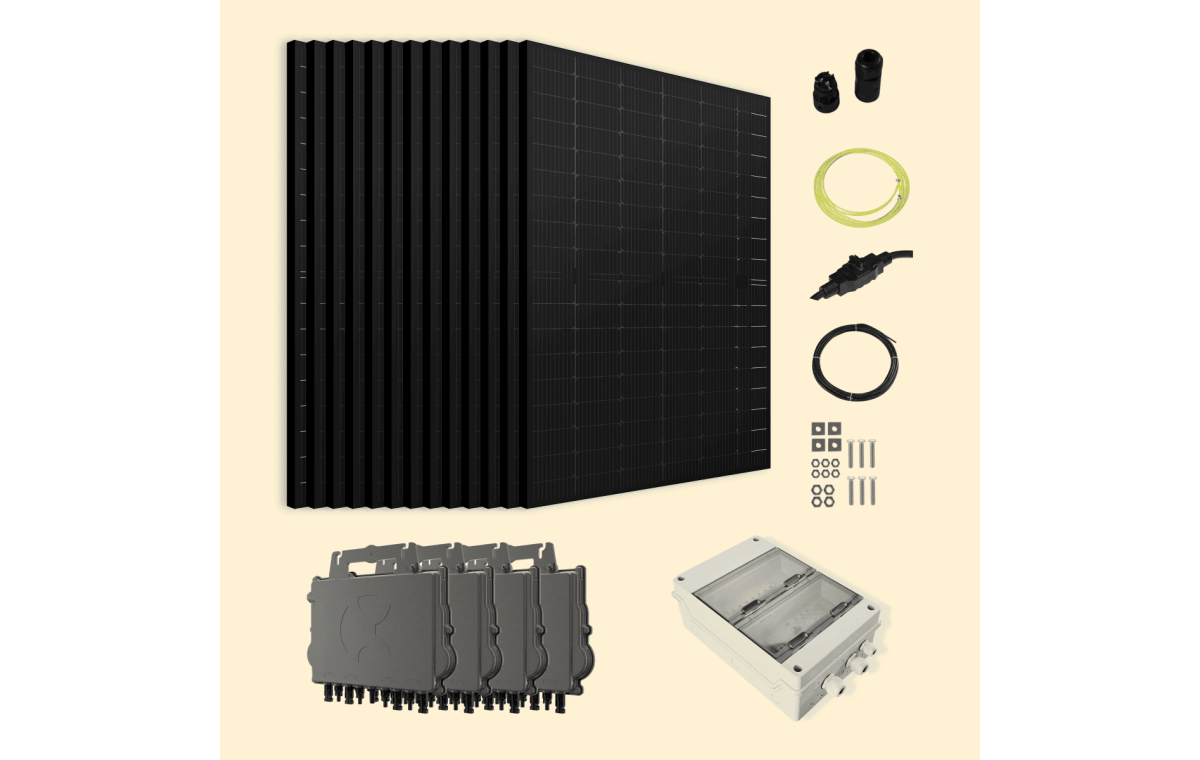

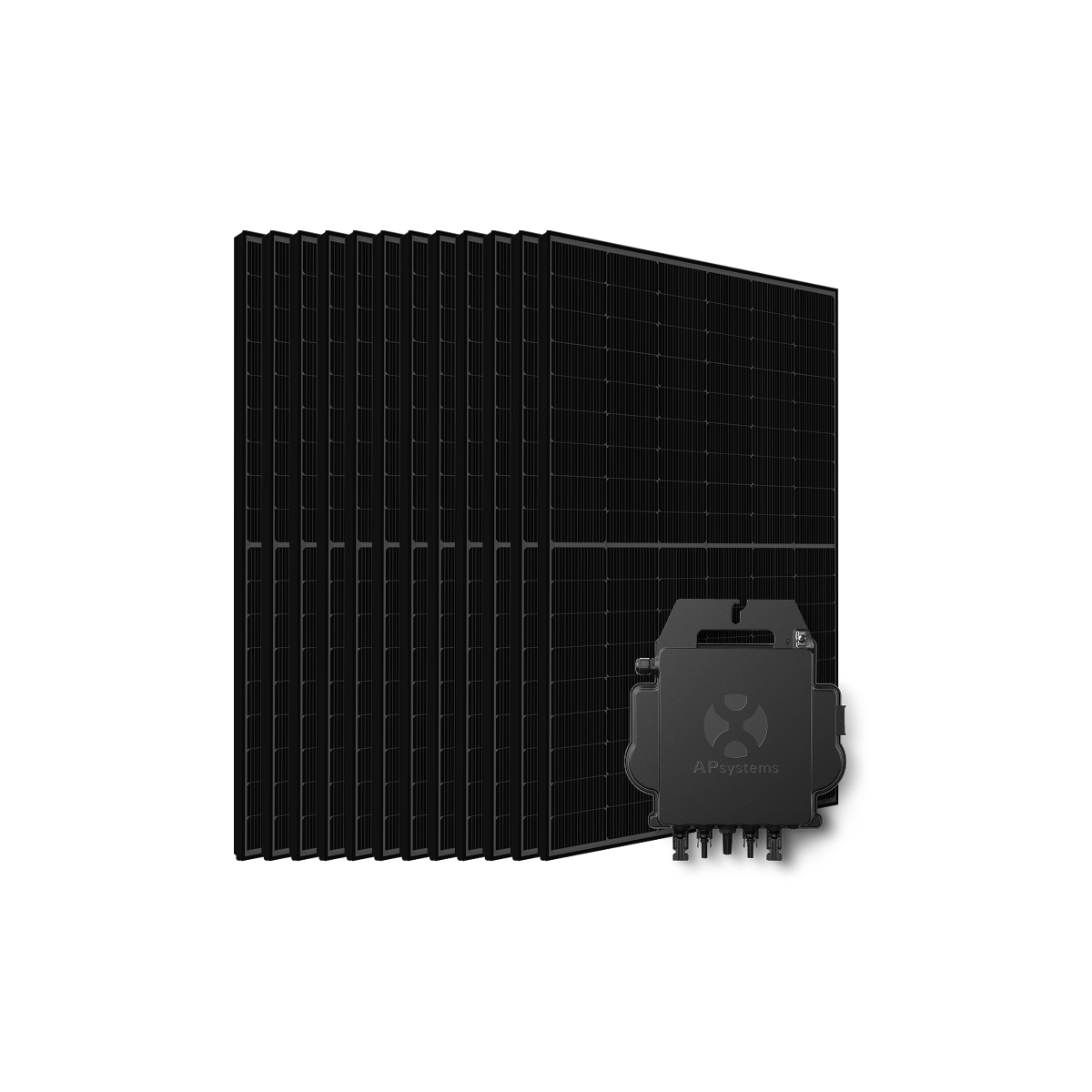

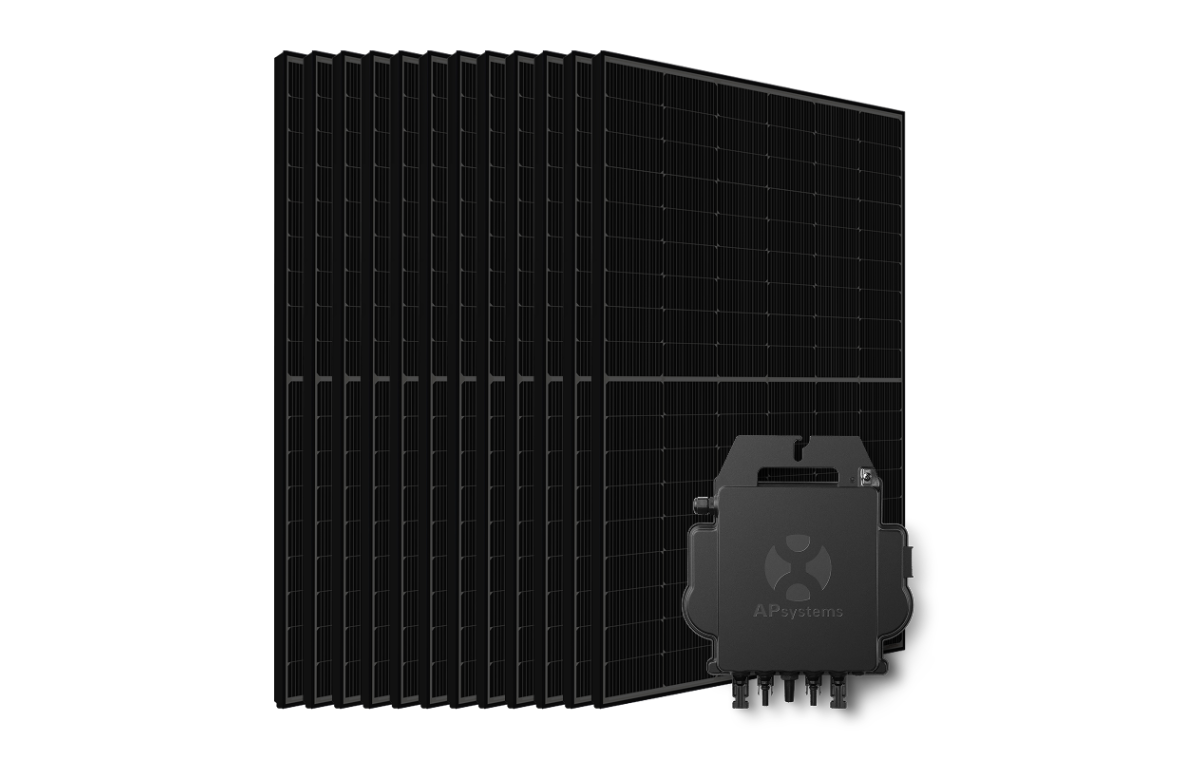

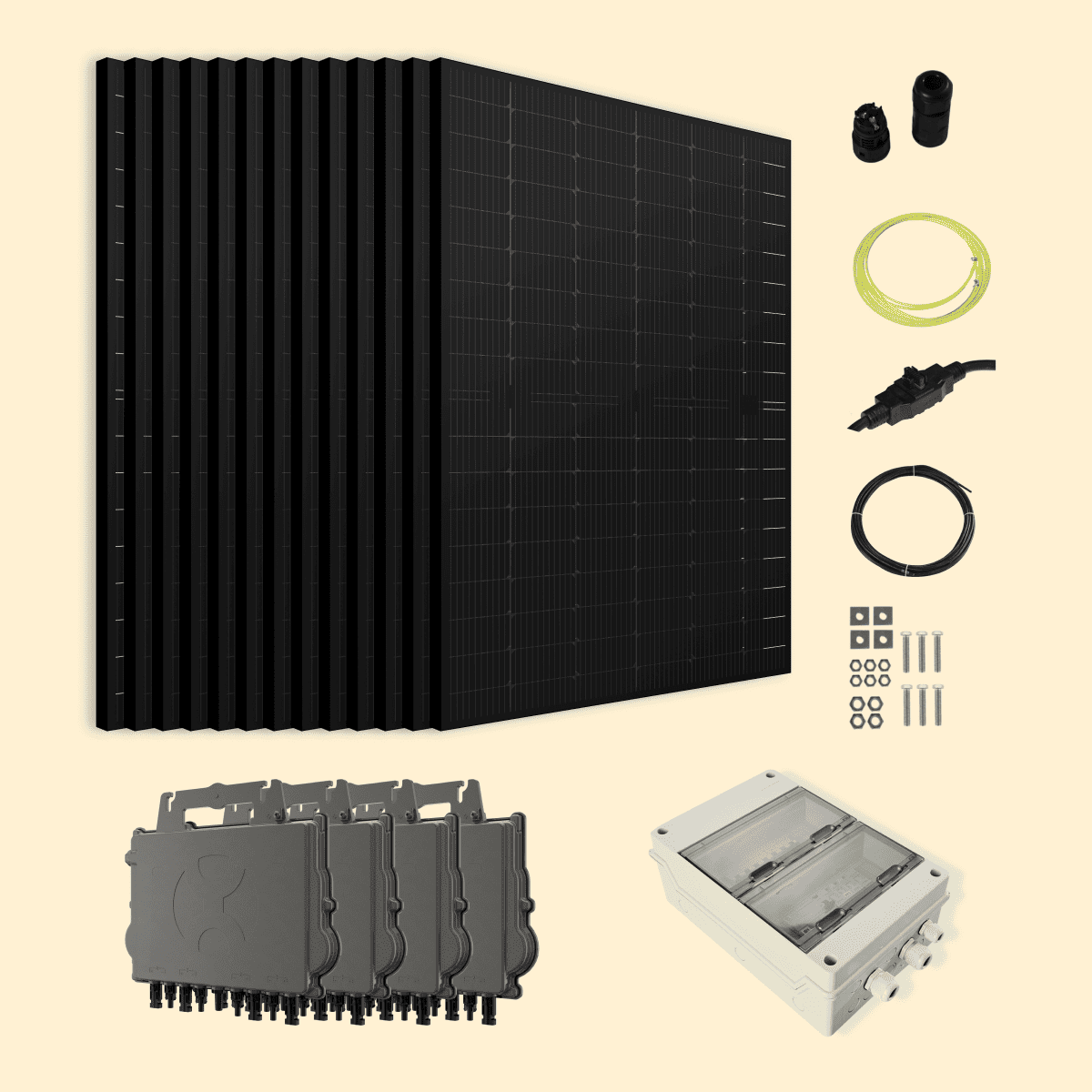

Kit Solaire Triphasé 6500W SOLYCO – Micro-onduleur APSYSTEMS QT2 13 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 6500W SOLYCO ?

• ⚡ Production de 9 998 kWh/an : 13 panneaux SOLYCO 500Wc Back Contact couvrent les besoins d'un foyer familial tout-électrique ou équipé d'une pompe à chaleur, avec suffisamment de marge pour alimenter une borne de recharge en journée.
• ⚡ Technologie Back Contact : l'absence de grille métallique en face avant libère toute la surface cellulaire à la lumière. Le panneau produit davantage par temps couvert et limite les points chauds en cas d'ombrage partiel, deux atouts concrets sur une installation exposée aux aléas de la météo française.
• ⚡ Triphasé natif sans compromis : les micro-onduleurs APsystems QT2 délivrent une sortie triphasée équilibrée (3/N/PE 400 V) directement depuis chaque groupe de panneaux. Pas de déséquilibre de phases, pas d'onduleur central à surveiller.
• ⚡ Suivi panneau par panneau via EMA : la passerelle ECU APsystems et le portail EMA (Energy Management Analysis) permettent de visualiser la production de chacun des 13 panneaux en temps réel, depuis un navigateur ou une application mobile.
• ⚡ Fiabilité sur 30 ans : garantie produit 30 ans sur le panneau SOLYCO, garantie de performance 30 ans à 88,85 %, garantie 12 ans sur les micro-onduleurs QT2 (extensible à 20 ans).
• ⚡ Économies concrètes : jusqu'à 2 100 €/an sur votre facture, pour un foyer dont la consommation mensuelle se situe entre 150 et 200 €.

Kit solaire triphasé 6500W : le Back Contact pour compteur triphasé

Ce kit solaire triphasé de 6 500 Wc s'adresse en priorité aux foyers raccordés en triphasé dont la consommation mensuelle dépasse 150 €. Compteurs triphasés, pompes à chaleur, fours, lave-linge en simultané, recharge de véhicule électrique : autant d'usages qui tirent profit d'une production répartie sur les trois phases sans surcharger l'une d'elles.

Le choix du panneau SOLYCO 500Wc Back Contact n'est pas anodin pour ce type d'installation. Avec 13 modules sur 6 500 Wc, la surface totale reste inférieure à 27 m², un format raisonnable pour une grande toiture inclinée ou un toit plat. Le rendement de 24,5 % permet de produire autant qu'une installation de 16 à 17 panneaux classiques PERC sur la même superficie. Ceux qui disposent d'une toiture bien orientée mais limitée en surface y trouveront un argument de poids.

Comment ça marche ?

Le fonctionnement de ce kit triphasé suit une logique simple en quatre étapes :

• Les 13 panneaux SOLYCO captent l'énergie solaire sur leur face avant (et partiellement sur leur face arrière grâce à la bifacialité) et la convertissent en courant continu (DC).
• Les 4 micro-onduleurs APsystems QT2, fixés derrière les panneaux, transforment ce courant continu en courant alternatif triphasé 400 V (AC). Chaque QT2 gère jusqu'à 4 panneaux sur 2 MPPT indépendants (Maximum Power Point Tracking) : un ombrage sur un panneau n'affecte pas les trois autres.
• L'électricité produite est injectée directement dans votre réseau domestique triphasé via le coffret de protection AC, alimentant en priorité vos appareils actifs (pompe à chaleur, plaques à induction, lave-linge). Le surplus rejoint le réseau Enedis ou peut être valorisé via MKSurplus.
• La passerelle ECU APsystems collecte les données de chaque QT2 via ZigBee crypté et les transmet au portail EMA pour un suivi en temps réel.

Raccordement électrique

Le raccordement de ce kit triphasé passe par le coffret de protection AC triphasé 9 kWc (MadENR, fabrication française) inclus dans la composition. Ce coffret IP65 regroupe le disjoncteur 4P 16 A, l'interrupteur différentiel 4P 25 A 30 mA type A immunisé, un parafoudre Type II triphasé (In 20 kA, Imax 40 kA) et un compteur LED de production. Il est fourni avec son schéma électrique et ses étiquettes conformes à la norme UTE C15-712-1.

Le câblage entre panneaux et micro-onduleurs passe par les câbles bus AC Y3 spécifiques au QT2 (4 m, connecteurs écartés de 2,4 m), puis par le câble 5G2,5 mm² triphasé jusqu'au coffret. Un système de mise à la terre (cosses, griffes, câble 20 m) et des rallonges MC4 complètent le kit de câblage. Le pack électrique de protection est proposé en option lors de la configuration.

Panneau SOLYCO 500Wc Back Contact biverre bifacial

Le panneau SOLYCO R-BG 108nBC.6/500 représente ce qui se fait de plus abouti en technologie résidentielle à ce jour. Ses 108 cellules monocristallines Back Contact (BC) de 182 x 96 mm placent l'intégralité des connexions électriques à l'arrière de chaque cellule, laissant la face avant entièrement libre pour capter la lumière. Un panneau PERC classique perd entre 2 et 5 % de sa surface active sous les grilles métalliques des busbars ; le SOLYCO n'en perd aucune. Ce gain se traduit par un rendement de module de 24,5 %, parmi les plus élevés disponibles pour une installation résidentielle.

La structure biverre (2 mm de verre trempé avec antireflet en face avant, 2 mm de verre trempé avec espaces inter-cellules noirs en face arrière) remplace le film plastique des modules classiques. Elle résiste au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716), certifications utiles pour les installations rurales ou en zone côtière. La bifacialité (coefficient de 70 %, soit ± 5 %) capte la lumière réfléchie par le support en face arrière, avec une puissance pouvant atteindre 541 W par module en conditions optimales. Le design Full Black (cadre aluminium anodisé noir, inter-cellules noirs, pas de grille apparente en face avant) s'intègre avec discrétion sur tout type de toiture.

Côté durabilité, SOLYCO s'engage sur 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale. Le garant est allemand (SOLYCO Solar AG, Berlin), certifié TÜV Rheinland. Le module supporte 5 400 Pa en pression et 2 400 Pa en aspiration, avec une résistance à la grêle validée jusqu'à 30 mm de diamètre à 23,9 m/s.

Connecteurs Stäubli MC4 Evo 2, boîte de jonction IP68 avec 3 diodes de dérivation, câbles de 120 cm en section 4 mm².

Micro-onduleurs APsystems QT2

Les 4 micro-onduleurs APsystems QT2 constituent le coeur de conversion de ce kit. Chaque unité gère 4 panneaux sur 2 MPPT indépendants (efficacité MPPT 99,5 %) et délivre une puissance de sortie de 2 000 VA sur 3 phases équilibrées (3/N/PE 400 V). Pour 13 panneaux, 3 QT2 gèrent 4 panneaux chacun, le quatrième en gère 1 (avec bouchon de terminaison et caches MC4 sur les entrées non utilisées, fournis dans le kit).

La tension DC d'entrée maximum est plafonnée à 60 V, un niveau de sécurité basse tension qui simplifie les opérations sur l'installation. Le rendement maximum atteint 97 %. Les composants sont encapsulés dans du silicone pour la dissipation thermique et l'étanchéité (IP67), sans ventilateur. La communication vers la passerelle ECU passe par ZigBee crypté ; le portail EMA (Energy Management Analysis) centralise le suivi de production module par module, accesssible depuis navigateur ou application mobile.

Le QT2 est certifié pour le réseau français : UTE C15-712-1, DIN VDE 0126-1-1 VFR, Enedis-PRO-RES_10E, EN 50549-1. Certificat Bureau Veritas (réf. U22-0368) délivré pour le couplage parallèle triphasé dans l'alimentation électrique publique. Garantie 12 ans standard, extensible à 20 ans en option.

Pack électrique de protection

Le coffret de protection AC triphasé 9 kWc MadENR (conception et fabrication françaises) protège l'installation côté AC : disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type A immunisé, parafoudre Type II triphasé débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11), compteur LED de production. Boîtier 24 modules IP65-IK07 en ABS anti-UV, dimensions 290 x 420 x 133 mm. Livré avec schéma électrique et étiquetage UTE 15-712-1. Le pack électrique de protection est proposé en option lors de la configuration.

Les démarches administratives pour votre kit 6500W triphasé

Un kit de 6 500 Wc dépasse le seuil des 3 kWc : trois démarches sont à prévoir.

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si vous êtes en zone classée Architectes des Bâtiments de France (ABF). Pour une toiture inclinée, la DP est quasi systématiquement requise.
• Enedis : signez la Convention d'Autoconsommation (avec ou sans injection de surplus) en ligne sur le portail Enedis. Gratuit, moins de 10 minutes. L'installation triphasée ne modifie pas la nature de cette démarche.
• CONSUEL : l'attestation de conformité est obligatoire pour tout raccordement au tableau au-delà de 3 kWc. Elle valide la conformité de votre coffret AC et du câblage fixe conformément à la norme NF C 15-100.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Vous installez les panneaux, nous gérons la paperasse.

Supports de fixation compatibles

Les 13 panneaux SOLYCO 500Wc (1 800 x 1 134 x 30 mm, 24,8 kg) s'installent sur les supports suivants :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante.
• Toit plat : équerres 15° Solspeed ou équerres inclinables (15 à 45°) pour optimiser l'angle de captation.
• Au sol : structure GSE ou équerres inclinables. Configuration qui tire le meilleur parti de la bifacialité (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour une pose verticale avec angle réglable.

Les fixations sont proposées en option lors de la configuration du kit.

Optimisez votre installation solaire

Ce kit triphasé ne comporte pas de batterie. Quelques pistes pour aller plus loin :

• Batterie de stockage : ajoutez une batterie solaire pour stocker votre surplus et le restituer le soir ou la nuit. À noter : les micro-onduleurs APsystems QT2 ne sont pas compatibles batterie en couplage DC direct ; une batterie AC-couplée est à privilégier.
• MKSurplus : valorisez votre surplus d'injection réseau grâce à l'offre de rachat Mon Kit Solaire. Compatible avec les installations en autoconsommation avec injection.
• Ecojoko : cet assistant de suivi de consommation identifie les appareils les plus gourmands de votre foyer et aide à décaler certains usages vers les heures de production solaire.
• Passerelle ECU APsystems : indispensable pour activer le suivi EMA et accéder au monitoring panneau par panneau. À vérifier lors de la configuration si elle n'est pas incluse dans votre commande.

Questions fréquentes sur le kit solaire triphasé 6500W SOLYCO

Comment fonctionne ce kit solaire triphasé 6500W ?

Les 13 panneaux SOLYCO 500Wc Back Contact convertissent la lumière en courant continu. Les 4 micro-onduleurs APsystems QT2, fixés derrière les panneaux par groupes de 4 (sauf un groupe de 1), transforment ce courant en courant alternatif triphasé 400 V directement injecté dans votre réseau domestique. La production alimente en priorité vos appareils ; le surplus rejoint le réseau Enedis. Le portail EMA et la passerelle ECU assurent le suivi de production en temps réel via ZigBee crypté.

Quelles économies puis-je réaliser avec ce kit 6500W ?

Avec 6 500 Wc installés, la production annuelle estimée atteint 9 998 kWh/an, soit jusqu'à 2 100 €/an d'économies sur votre facture (sans batterie, taux d'autoconsommation 70 %). Ce kit convient aux foyers dont la consommation mensuelle se situe entre 150 et 200 €. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Tarif kWh 0,30 €.

Quelles démarches administratives pour un kit de 6500W ?

Trois démarches sont obligatoires : une Déclaration Préalable en mairie (si panneaux à plus de 1,80 m du sol ou en zone ABF), la signature d'une Convention d'Autoconsommation avec Enedis (en ligne, gratuit), et l'obtention d'une attestation CONSUEL pour la conformité électrique. Mon Kit Solaire propose un service de démarches administratives pour gérer ces formalités à votre place.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (garant allemand, TÜV Rheinland). Micro-onduleurs APsystems QT2 : 12 ans standard, extensibles à 20 ans en option. Ces durées de garantie sont parmi les plus longues du marché résidentiel.

Ce kit est-il compatible avec une installation monophasée ?

Non. Les micro-onduleurs APsystems QT2 sont conçus exclusivement pour les installations triphasées (sortie 3/N/PE 400 V). Si votre compteur est en monophasé, consultez nos kits solaires autoconsommation avec micro-onduleurs monophasés ou contactez notre équipe pour identifier la solution adaptée.

Puis-je ajouter une batterie à ce kit plus tard ?

Les micro-onduleurs APsystems QT2 ne sont pas compatibles avec un couplage batterie DC direct. Pour ajouter du stockage, une batterie AC-couplée est nécessaire. Consultez notre catalogue de batteries solaires pour trouver les modèles adaptés à ce type d'installation.

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 9 998 kWh produits par an, soit environ 27 kWh/jour sur une journée ensoleillée en été, ce kit dispose d'une marge de production suffisante pour contribuer à la recharge d'un véhicule électrique en journée, en parallèle des usages domestiques. Pour optimiser la recharge solaire, programmez-la entre 10 h et 16 h aux heures de production maximale.

Puis-je installer ce kit moi-même ?

Oui. Mon Kit Solaire conçoit ses kits pour l'installation autonome par des bricoleurs avertis. La composition inclut tous les composants nécessaires (câbles bus, rallonges MC4, coffret de protection, mise à la terre). Des guides de montage et des tutoriels vidéo sont fournis à la commande.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs APsystems QT2

Coffret de protection AC triphasé (MadENR)

Caractéristiques générales du kit
