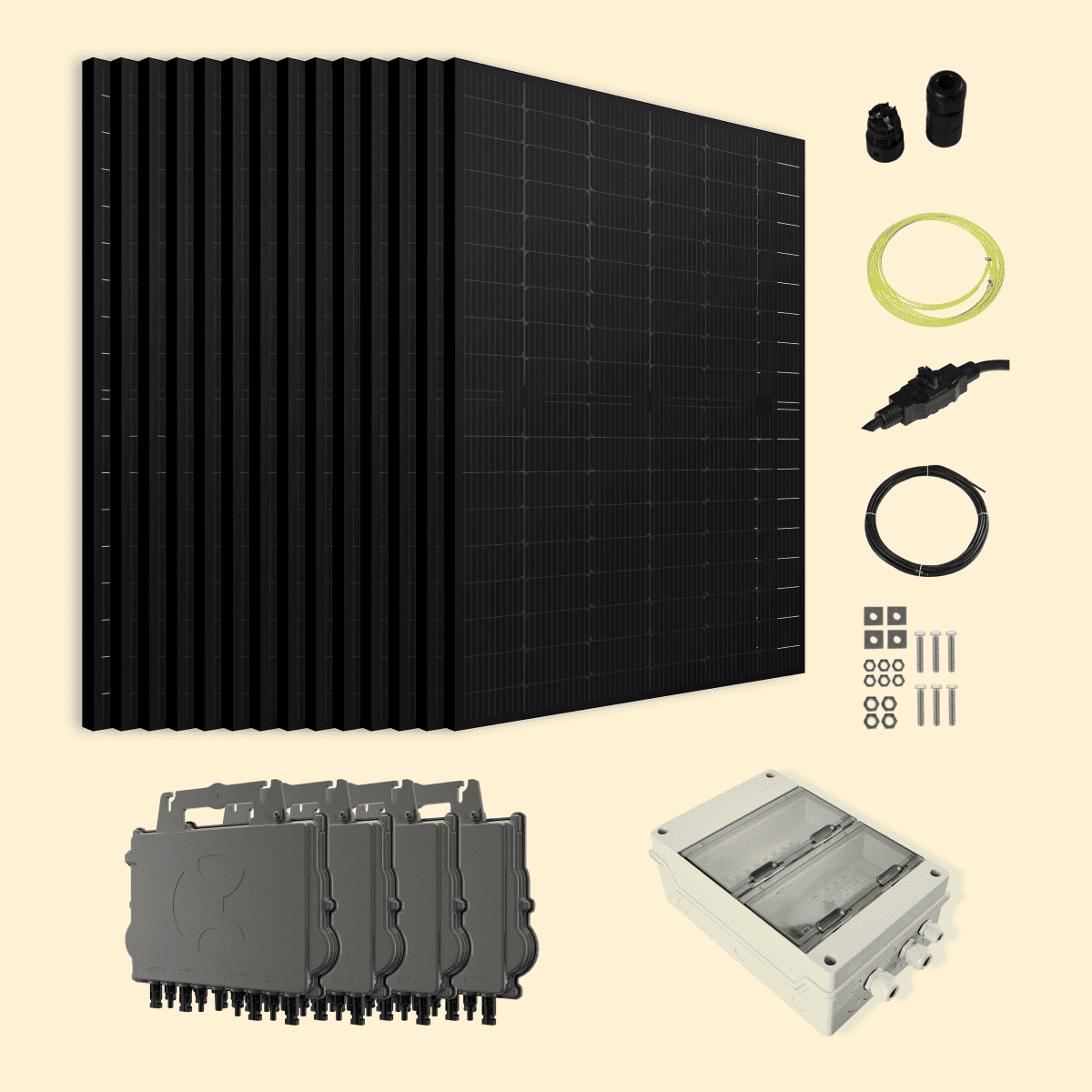

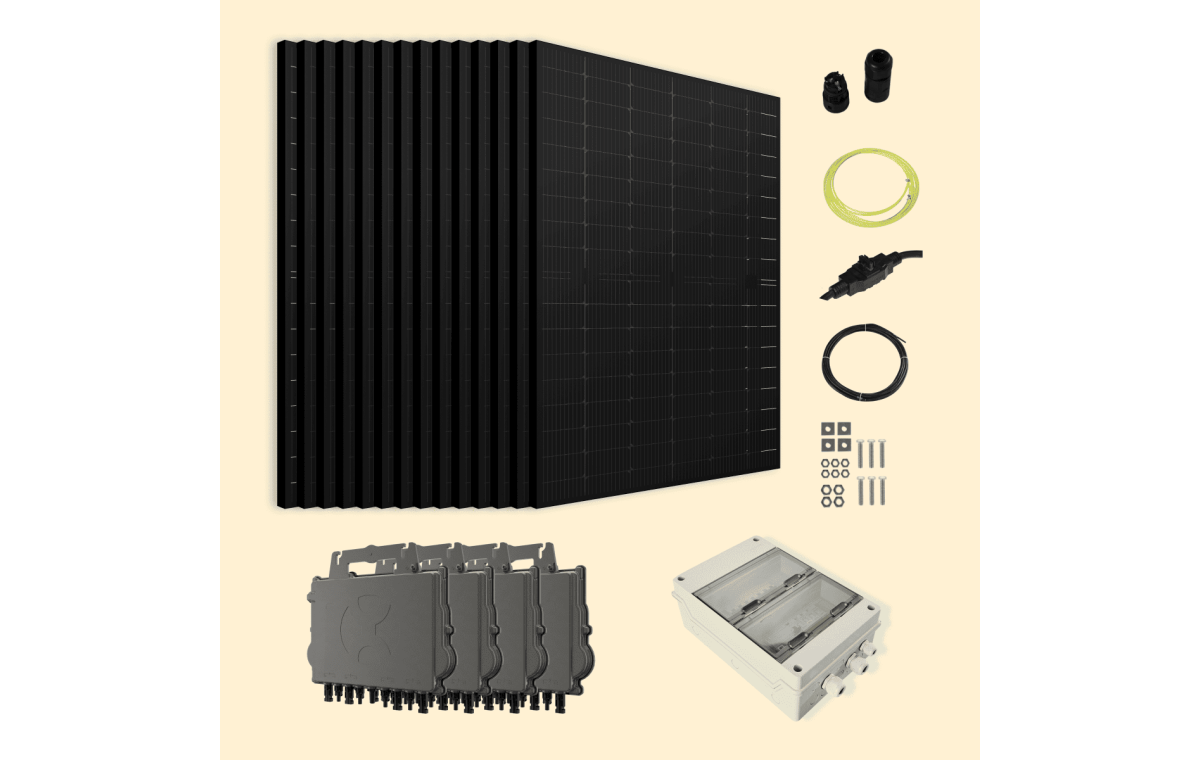

Kit Solaire Triphasé 7000W SOLYCO – Micro-onduleur APSYSTEMS QT2 14 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 7000W SOLYCO ?

• ⚡ Production 10 767 kWh/an sur réseau triphasé : 14 panneaux Back Contact répartis sur 4 micro-onduleurs QT2 couvrent les besoins d'un foyer consommant entre 150 et 200 €/mois, avec une sortie triphasée équilibrée qui s'intègre directement à votre tableau de répartition existant.
• ⚡ Technologie Back Contact : la face avant sans ombrage : les connexions électriques sont déplacées à l'arrière de chaque cellule, ce qui libère toute la surface exposée au soleil. La production gagne en régularité, même en faible luminosité ou en cas d'ombrage partiel.
• ⚡ Bifacialité et biverre pour durer : la face arrière en verre trempé 2 mm capte la lumière réfléchie par le sol ou la toiture (coefficient 70 %) et porte la puissance au pic jusqu'à 541 W par panneau. La double face vitrée tient à l'humidité, au brouillard salin et à l'ammoniac sans degradation progressive.
• ⚡ Monitoring ZigBee panneau par panneau : chaque micro-onduleur APsystems QT2 communique via son antenne ZigBee cryptée avec la passerelle ECU. Le portail EMA (Energy Management Analysis) donne accès à la production de chaque panneau en temps réel depuis un navigateur ou l'application mobile APsystems.
• ⚡ Garanties longue durée : 30 ans de garantie produit et de performance à 88,85 % pour les panneaux SOLYCO, 12 ans pour les micro-onduleurs QT2 (extensibles à 20 ans en option).
• ⚡ Économies concrètes sur une grosse facture : jusqu'à 2 261 €/an sur votre facture d'électricité, soit un retour sur investissement particulièrement rapide pour les foyers tout-électrique en triphasé.

Kit solaire triphasé 7000W : Back Contact et QT2 pour les maisons en triphasé

Ce kit solaire triphasé de 7 000 Wc prend le contrepied de la plupart des kits résidentiels : là où les installations monophasées injectent toute la production sur une seule phase, ce kit répartit sa sortie sur les trois phases de votre tableau. C'est la configuration qu'exigent certains gestionnaires de réseau dès que l'installation dépasse 6 kWc, et c'est celle qui convient naturellement aux maisons déjà raccordées en triphasé.

Côté panneaux, le SOLYCO 500Wc Back Contact fait le choix de la performance plutôt que du volume : 14 modules suffisent pour atteindre 7 000 Wc, contre 16 ou 17 avec des panneaux de 430 à 450 Wc. Moins de modules à poser, moins de fixations, une toiture moins chargée, pour le même niveau de production. Côté onduleurs, 4 micro-onduleurs APsystems QT2 gèrent chacun 4 panneaux avec 2 paires MPPT (Maximum Power Point Tracking) indépendantes, ce qui préserve la production de chaque rangée même si une cellule est partiellement ombrée.

Comment ça marche ?

Le fonctionnement s'organise en trois étapes continues :

• Les 14 panneaux SOLYCO captent la lumière sur leur face avant et, selon l'exposition du support, sur leur face arrière. Ils convertissent ce rayonnement en courant continu (DC) via leurs cellules monocristallines Back Contact.
• Les 4 micro-onduleurs APsystems QT2, fixés en sous-face ou en pied des panneaux, transforment ce courant DC en courant alternatif triphasé 400 V / 50 Hz (AC). Chaque QT2 dispose de 2 MPPT pour ses 4 panneaux, et son rendement maximum atteint 97 %. La sortie est triphasée équilibrée : chaque phase reçoit un tiers de la puissance produite, sans déséquilibre sur le réseau.
• L'énergie AC circule ensuite dans le câble bus 5G2,5 mm vers le coffret de protection triphasé, puis vers votre tableau général où elle alimente en priorité vos appareils. Le surplus non consommé est envoyé sur le réseau Enedis. Vous pouvez aussi le valoriser via l'offre MKSurplus de Mon Kit Solaire.

La passerelle ECU APsystems collecte les données de chaque micro-onduleur via ZigBee et les publie sur le portail EMA, consultable en temps réel.

Raccordement électrique

Le câblage DC relie chaque panneau à son micro-onduleur via des connecteurs Stäubli MC4 Evo 2, avec des rallonges MC4 (800 mm, 3 m ou 5 m selon la configuration de toiture) pour adapter les distances. Le câble bus AC 5G2,5 mm² relie les micro-onduleurs en guirlande jusqu'au coffret de protection triphasé. Ce coffret, conforme à la norme UTE C15-712-1, intègre un disjoncteur 4P 16 A, un interrupteur différentiel 4P 25 A 30 mA type AI, un parafoudre Type II triphasé (In 20 kA, Imax 40 kA) et un compteur de production. Un système de mise à la terre (cosses, électro-taps, griffes) sécurise l'ensemble selon la réglementation française. Le pack électrique de protection triphasé est proposé en option lors de la configuration du kit.

Panneau SOLYCO R-BG 108nBC.6/500 - 500Wc Back Contact

Le SOLYCO 500Wc est le module qui distingue ce kit de la plupart des offres du marché résidentiel. Sa technologie Back Contact (BC) transfère l'intégralité du câblage électrique à l'arrière de la cellule. Sur un panneau standard, les busbars métalliques qui parcourent la face avant obstruent une part de la surface active. Ici, la face avant est entièrement dégagée : les 108 cellules de 182 x 96 mm captent la lumière sans perte liée à l'ombrage interne, ce qui se traduit par un rendement de module de 24,5 %, parmi les plus élevés disponibles en résidentiel.

La construction biverre protège les cellules sur leurs deux faces avec du verre solaire entièrement trempé de 2 mm : face avant avec revêtement antireflet, face arrière avec espaces inter-cellules noirs. Cette enveloppe vitrée résiste au brouillard salin (IEC 61701), à l'ammoniac (IEC 62716), aux charges mécaniques de 5 400 Pa en pression et 2 400 Pa en aspiration, et aux grêlons jusqu'à 30 mm à 23,9 m/s. La bifacialité (coefficient 70 % ± 5 %) capte par ailleurs la lumière réfléchie par le sol ou le support en face arrière, portant la puissance de pointe jusqu'à 541 W par panneau en conditions bifaciales idéales (BNPI).

Son coefficient de température de puissance de -0,26 %/°C est l'un des plus contenus du marché : le module perd peu de production lors des journées chaudes d'été, quand les panneaux classiques peuvent dégrader leur rendement de plusieurs points. Le garant SOLYCO Solar AG, basé à Berlin, couvre le module 30 ans en garantie produit et 30 ans en garantie de performance à 88,85 % de la puissance initiale.

Esthétiquement, le cadre aluminium anodisé noir, l'absence de grille visible en face avant et les espaces inter-cellules noirs composent un design Full Black qui s'intègre sur la plupart des toitures sans contraste visuel marqué.

Micro-onduleurs APsystems QT2 - Triphasé natif 2000 VA

Le kit solaire triphasé comprend 4 micro-onduleurs APsystems QT2, chacun raccordant 4 panneaux pour un total de 16 entrées DC sur l'ensemble du kit. Ce choix d'architecture - plusieurs micro-onduleurs gérant chacun 4 panneaux plutôt qu'un onduleur central pour tout le champ - présente deux avantages concrets sur une installation de 14 panneaux : la production de chaque groupe de 4 est indépendante des autres, et le remplacement éventuel d'un micro-onduleur en panne ne mobilise qu'une fraction du champ.

Le QT2 est la deuxième génération de micro-onduleurs quad triphasés d'APsystems. Sa puissance de sortie AC continue atteint 2 000 VA (pour 4 panneaux, soit 500 W par entrée), avec une tension de sortie nominale triphasée 3/N/PE 400 V. Il dispose de 2 MPPT pour ses 4 entrées DC, avec un rendement MPPT nominal de 99,5 % et un rendement maximum de 97 %. La tension DC d'entrée est plafonnée à 60 V, un niveau de sécurité qui simplifie la manipulation lors de l'installation.

Les composants internes sont encapsulés dans du silicone pour réduire les contraintes thermiques et améliorer l'étanchéité. L'indice de protection IP67 assure la résistance aux intempéries sur toiture. La communication avec la passerelle ECU passe par ZigBee crypté, sans fil. La consommation nocturne du QT2 est de 40 mW, négligeable à l'échelle d'une année. Garantie 12 ans, extensible à 20 ans en option via le portail EMA.

Le QT2 est certifié conforme aux normes européennes de raccordement réseau dont EN 50549-1, DIN VDE 0126-1-1 (VFR 2019) et UTE C15-712-1, ce dernier étant la norme française des installations photovoltaïques raccordées au réseau public de distribution. Le certificat Bureau Veritas (N° U22-0368) valide sa conformité pour les systèmes PV avec couplage parallèle triphasé en France.

Les démarches administratives pour votre kit 7000W

Ce kit de 7 000 Wc en triphasé requiert trois formalités :

• En mairie : déposez une Déclaration Préalable (DP) pour la pose des panneaux sur toiture ou structure au sol. La DP est exigée dès lors que les panneaux sont installés à plus de 1,80 m du sol ou en zone soumise à l'avis des Architectes des Bâtiments de France (ABF).
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, environ 5 minutes). Ce contrat déclare votre installation et réglemente l'injection éventuelle du surplus sur le réseau.
• CONSUEL : faites valider la conformité électrique de votre installation. Au-delà de 3 kWc, l'attestation de conformité CONSUEL est obligatoire pour tout raccordement au réseau public de distribution. Elle porte sur le câblage, le coffret de protection, la mise à la terre et la conformité NF C 15-100.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Contactez notre équipe après votre commande pour en savoir plus.

Supports de fixation compatibles

Les 14 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg) sont compatibles avec quatre types de supports :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante.
• Toit plat : équerres 15° Solspeed ou équerres inclinables (15 à 45°) pour optimiser l'angle de captation.
• Au sol : structure GSE GroundSystem Evolution ou équerres inclinables. Configuration idéale pour exploiter la bifacialité des panneaux SOLYCO, la face arrière captant la lumière réfléchie par le sol.
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration du kit. L'équipe Mon Kit Solaire peut vous conseiller en fonction de votre support et de votre exposition.

Optimisez votre installation solaire

Ce kit triphasé est complet sur le plan de la production. Pour aller plus loin :

• Batterie de stockage : les micro-onduleurs APsystems QT2 ne sont pas compatibles batterie (architecture triphasée). Si vous souhaitez ajouter du stockage, rapprochez-vous de Mon Kit Solaire pour étudier une solution couplée AC. Consultez notre gamme de batteries solaires.
• MKSurplus : valorisez le surplus solaire injecté sur le réseau grâce à l'offre de rachat de Mon Kit Solaire, compatible avec les installations en autoconsommation avec injection.
• Ecojoko : assistant de suivi de consommation qui identifie poste par poste les sources de gaspillage d'énergie dans votre foyer, pour aligner vos usages sur vos pics de production solaire.
• Passerelle ECU APsystems : si vous souhaitez accéder au monitoring ZigBee de votre installation via le portail EMA, une passerelle ECU est nécessaire (à ajouter lors de la configuration si non incluse dans votre kit).

Questions fréquentes sur le kit solaire triphasé 7000W SOLYCO

Comment fonctionne ce kit solaire triphasé 7000W ?

Les 14 panneaux SOLYCO convertissent le rayonnement solaire en courant continu. Les 4 micro-onduleurs APsystems QT2, fixés sur la structure portant les panneaux, transforment ce courant en courant alternatif triphasé 400 V directement utilisable dans votre foyer. La sortie est équilibrée sur les trois phases de votre tableau général. L'énergie produite couvre en priorité votre consommation ; le surplus est injecté sur le réseau Enedis. Le monitoring panneau par panneau est assuré par la passerelle ECU et le portail EMA d'APsystems.

Quelles économies puis-je attendre avec ce kit 7000W ?

Avec une production estimée à 10 767 kWh/an, ce kit de 7 000 Wc permet d'économiser jusqu'à 2 261 €/an sur votre facture d'électricité (taux d'autoconsommation de 70 %, sans batterie). Il est particulièrement adapté aux foyers dont la consommation mensuelle se situe entre 150 et 200 €. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon l'orientation, la région et le profil de consommation.

Quelles démarches administratives pour un kit de 7000W en triphasé ?

Trois démarches sont obligatoires : une Déclaration Préalable en mairie (si panneaux à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation avec Enedis (gratuit, en ligne), et une attestation CONSUEL pour valider la conformité électrique de l'installation (obligatoire au-delà de 3 kWc). Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (garant allemand SOLYCO Solar AG). Micro-onduleurs APsystems QT2 : 12 ans standard, extensibles à 20 ans en option via le portail EMA. Le CONSUEL et la conformité NF C 15-100 de votre installation constituent par ailleurs un gage de sécurité sur la durée.

Ce kit est-il compatible avec une installation monophasée ?

Non. Les micro-onduleurs APsystems QT2 sont conçus pour une connexion au réseau triphasé (sortie 3/N/PE 400 V). Ce kit est destiné aux maisons raccordées en triphasé. Si votre compteur est monophasé, Mon Kit Solaire propose des kits équivalents en monophasé dans la catégorie kits solaires autoconsommation.

Comment suivre ma production solaire en temps réel ?

Les micro-onduleurs APsystems QT2 communiquent via ZigBee crypté avec une passerelle ECU. Celle-ci transmet les données au portail EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur web ou l'application mobile APsystems (iOS et Android). Vous disposez d'un suivi panneau par panneau, avec historiques de production et alertes en cas d'anomalie. La passerelle ECU est à ajouter lors de la configuration si elle n'est pas incluse dans votre kit.

Puis-je revendre le surplus d'électricité produit par ce kit ?

Oui. Avec une installation de 7 000 Wc, vous pouvez valoriser votre surplus via l'offre MKSurplus de Mon Kit Solaire ou signer un contrat de rachat avec EDF OA. Le surplus est injecté sur le réseau après votre consommation, et la Convention d'Autoconsommation Enedis déclare votre installation comme compatible avec l'injection. Rapprochez-vous de Mon Kit Solaire pour connaître les modalités de rachat applicables à votre situation.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs APsystems QT2

Coffret de protection AC triphasé

Caractéristiques générales du kit
