Kit Solaire Triphasé 9000W SOLYCO – Micro-onduleur APSYSTEMS QT2 18 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 9000W SOLYCO ?

• ⚡ Production 13 843 kWh/an : 18 panneaux SOLYCO 500Wc Back Contact couvrent les besoins d'une grande maison familiale ou d'un foyer tout-électrique, avec une marge pour la recharge d'un véhicule électrique ou l'alimentation d'une pompe à chaleur.
• ⚡ Technologie Back Contact sans ombre de grille : les connexions électriques sont intégralement déportées à l'arrière de chaque cellule, ce qui libère la face avant pour une captation maximale de la lumière, y compris par temps couvert. Résultat : un rendement de 24,5 %, parmi les plus élevés disponibles en résidentiel.
• ⚡ Triphasé natif, équilibrage garanti : les micro-onduleurs APsystems QT2 sont nativement triphasés et équilibrent automatiquement la sortie sur les trois phases de votre installation. Aucun bridage, aucune adaptation requise.
• ⚡ Suivi module par module via EMA : chaque micro-onduleur transmet ses données de production par protocole ZigBee crypté vers la passerelle ECU, accessible depuis le portail Energy Management Analysis (EMA) et l'application APsystems, avec un diagnostic à distance 24h/24.
• ⚡ Durabilité sans équivalent : 30 ans de garantie produit panneau, 30 ans de garantie de performance à 88,85 % de la puissance initiale (garant allemand SOLYCO Solar AG), 12 ans sur les micro-onduleurs QT2.
• ⚡ Jusqu'à 2 907 €/an d'économies : pour un foyer consommant entre 150 et 250 €/mois, ce kit couvre une part significative de la facture dès la première année de production.

Kit solaire triphasé 9000W : quand performance et compatibilité réseau ne font qu'un

Un kit triphasé ne s'improvise pas. Derrière la puissance de 9 000 Wc, ce kit répond à une contrainte technique précise : injecter l'énergie solaire sur un réseau triphasé sans créer de déséquilibre entre les phases, ce que ne sait pas faire un onduleur monophasé classique. C'est là que le choix du micro-onduleur APsystems QT2 prend tout son sens.

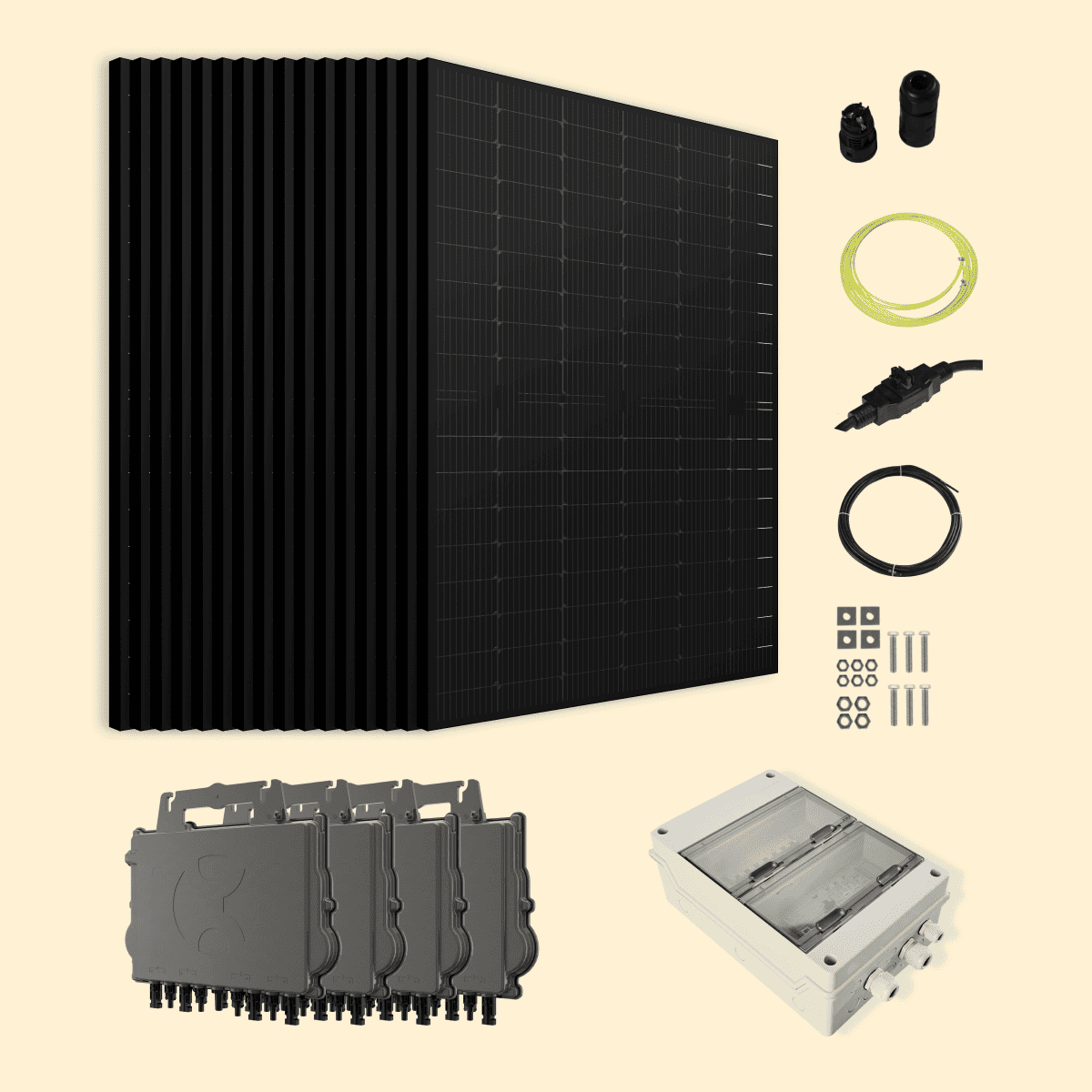

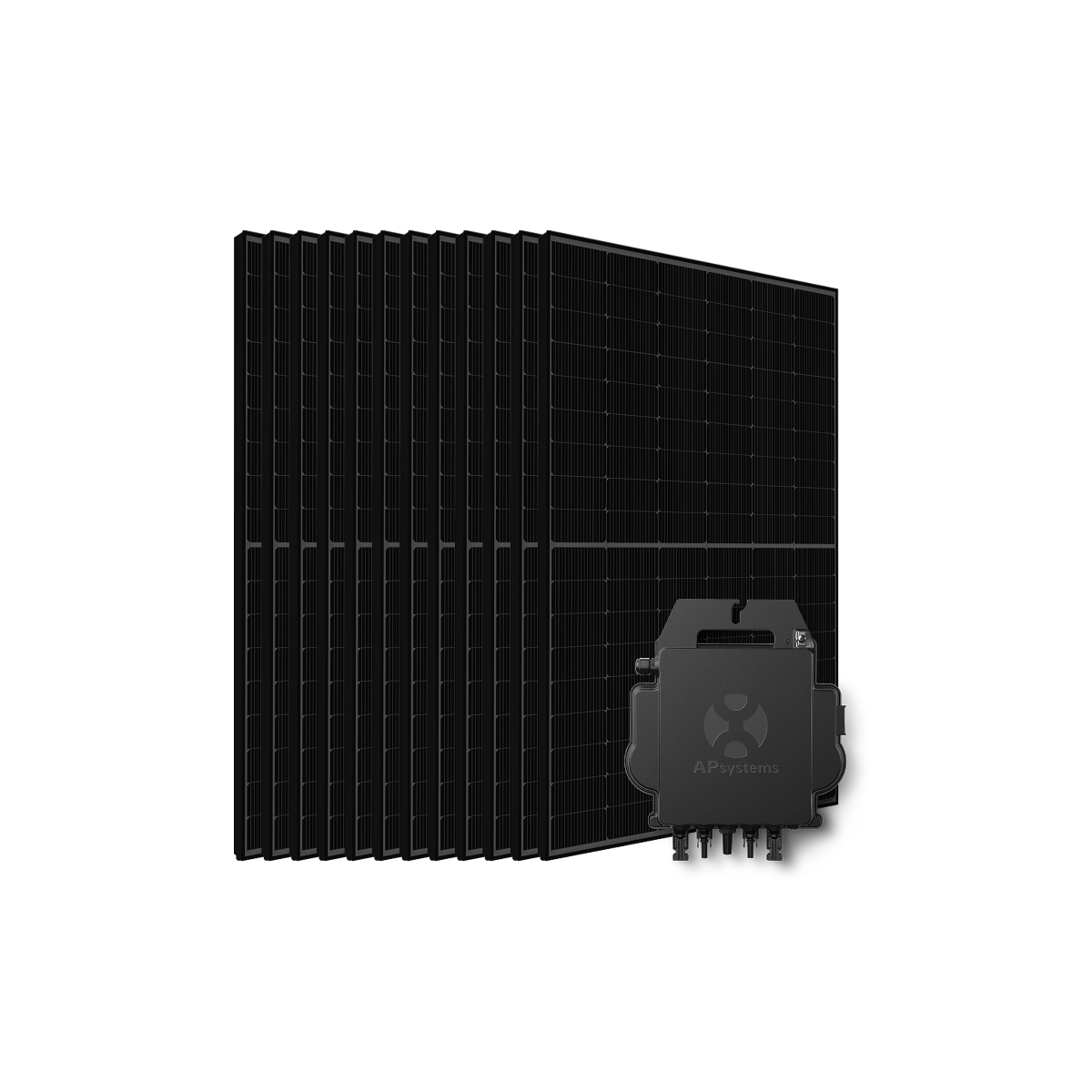

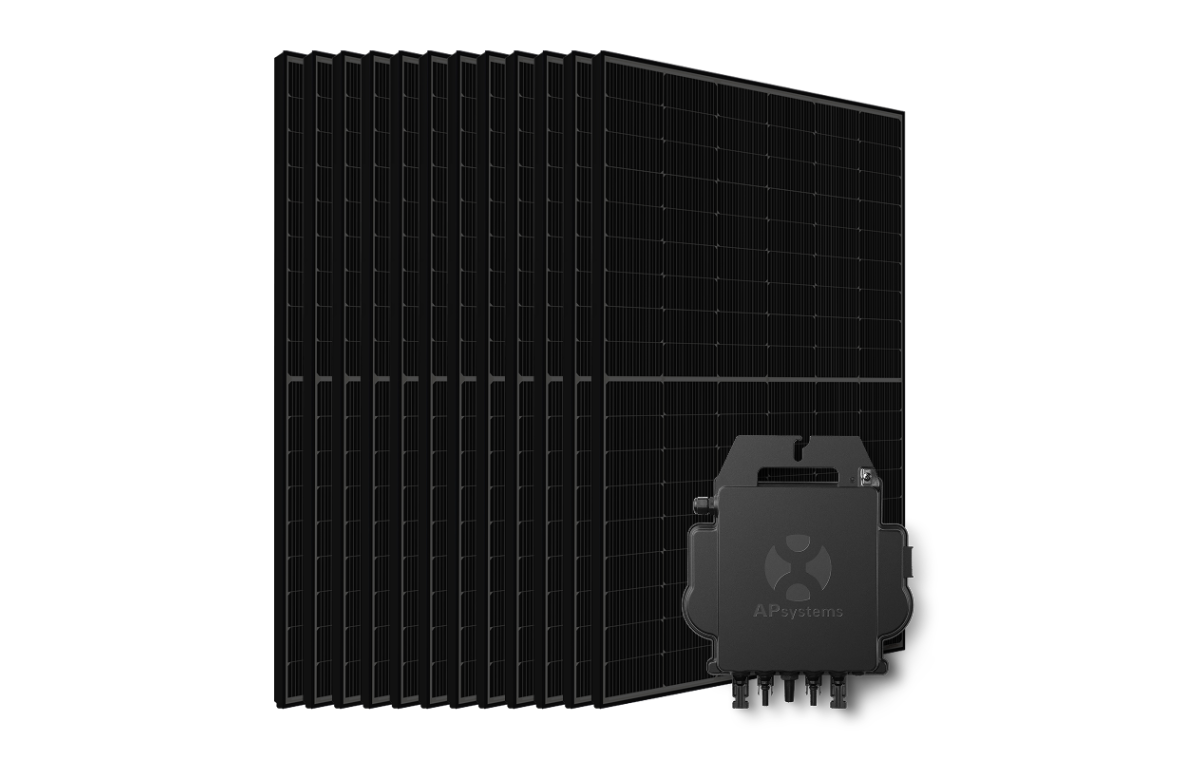

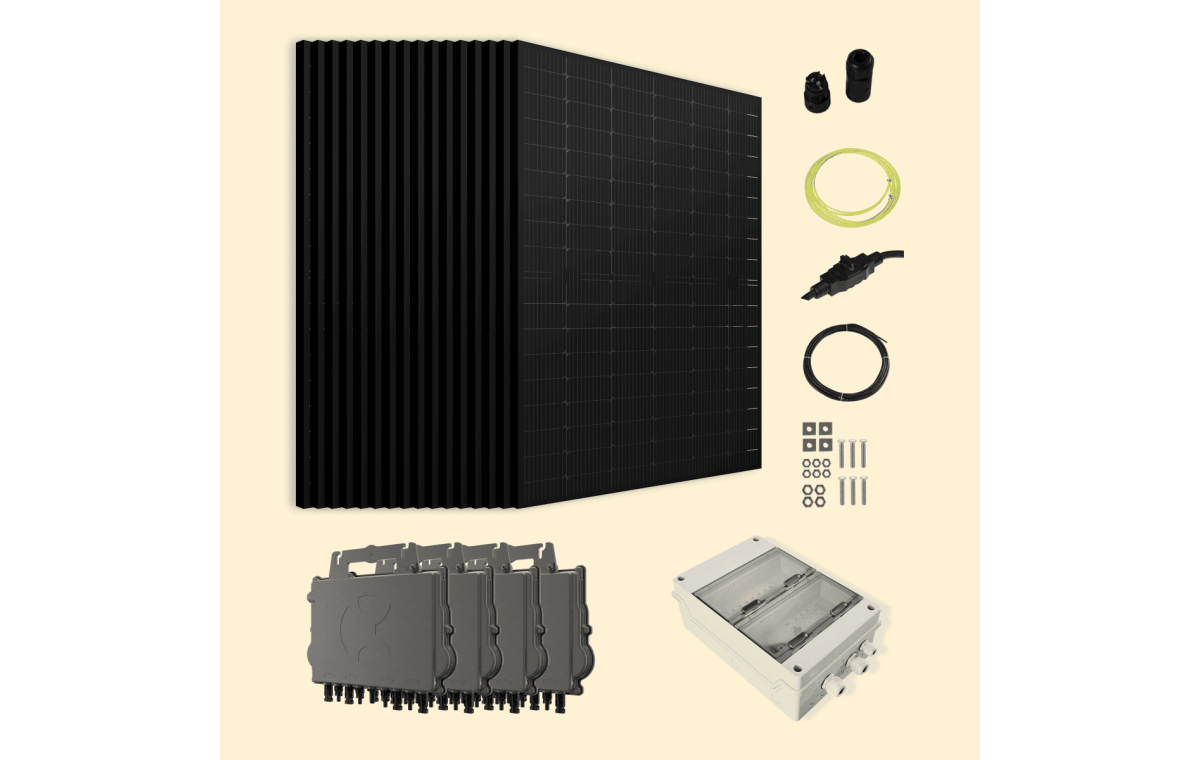

Ce kit solaire autoconsommation associe 18 panneaux SOLYCO R-BG 108nBC.6/500, un module Full Black Back Contact biverre bifacial de 500 Wc, à 5 micro-onduleurs triphasés QT2 capables de gérer chacun 4 panneaux sur 4 entrées MPPT (Maximum Power Point Tracking) indépendantes. Le seul panel de 18 panneaux est réparti sur les 5 micro-onduleurs : 4 unités prennent 4 panneaux chacune, la cinquième en gère 2, les 2 entrées restantes étant bouchonnées par des caches MC4 fournis avec le kit.

Comment ça marche ?

Le fonctionnement s'articule en trois temps continus, du toit à votre tableau électrique :

• Les 18 panneaux SOLYCO captent la lumière solaire sur leur face avant, qui ne comporte aucune grille métallique grâce à la technologie Back Contact. Par beau temps, la face arrière bifaciale capte en plus la lumière réfléchie par le support, avec un coefficient de bifacialité de 70 %. Le courant continu (DC) produit est transmis aux micro-onduleurs via les câbles MC4.
• Chaque micro-onduleur APsystems QT2 convertit ce courant continu en courant alternatif triphasé (AC) directement derrière le panneau, à basse tension DC (60 V maximum). Cette conversion panneau par panneau garantit qu'un ombrage ou une défaillance sur un module n'impacte pas la production des autres. La sortie de chaque QT2 est une tension triphasée équilibrée de 400 V / 3N/PE.
• Le courant AC triphasé de chaque micro-onduleur rejoint le câble bus AC Y3, puis le coffret de protection AC triphasé 9 kWc (proposé en option lors de la configuration), conforme à la norme UTE C15-712-1. De là, il est injecté dans votre tableau électrique triphasé et alimente vos appareils. Le surplus non consommé part sur le réseau ou peut être valorisé via l'offre MKSurplus.

Raccordement électrique

Le raccordement de ce kit triphasé diffère d'une installation monophasée sur deux points. Côté DC, les panneaux se raccordent aux micro-onduleurs via les connecteurs Stäubli MC4 Evo 2 fournis, avec des rallonges MC4 (800 mm, 3 m et 5 m) disponibles selon la configuration de pose. Côté AC, le câble bus Y3 (5G2,5 mm²) relie chaque micro-onduleur QT2 au coffret de protection triphasé via les connecteurs APsystems triphasés dédiés. Le coffret AC (proposé en option lors de la configuration) intègre un disjoncteur 4 pôles, un interrupteur différentiel 4P 25A 30mA de type AI immunisé, un parafoudre type II 3P+N débrochable (In 20 kA, Imax 40 kA) et un compteur de production LED. La mise à la terre, fournie dans le kit (câble 20 m, cosses, griffes et électro-taps), complète la conformité à la norme NF C 15-100.

Panneau SOLYCO 500Wc Back Contact

Le panneau SOLYCO R-BG 108nBC.6/500 représente l'aboutissement de la technologie Back Contact (BC) appliquée à un module résidentiel. Sur un panneau standard, les busbars métalliques qui collectent le courant masquent une fraction de la surface utile. Sur le SOLYCO, ces connexions sont entièrement déportées à l'arrière de la cellule : la face avant capte la lumière sur 100 % de sa surface, y compris dans les plages de faible luminosité où la technologie BC montre un avantage mesurable sur les cellules PERC.

Avec un rendement de 24,5 % en conditions standard (STC), ce module produit davantage par mètre carré qu'un panneau TOPCon classique à puissance identique. Sa puissance peut atteindre 541 W en conditions d'irradiance bifaciale (BNPI) lorsque la face arrière reçoit de la lumière réfléchie. Le coefficient de température de puissance (-0,26 %/°C) reste contenu, ce qui préserve la production lors des journées chaudes.

La structure biverre (verre trempé 2 mm face avant avec revêtement antireflet, verre trempé 2 mm face arrière) remplace le film plastique des panneaux classiques. Elle assure une résistance supérieure à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716), ainsi qu'une tenue mécanique de 5 400 Pa en pression et 2 400 Pa en aspiration. Le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs) s'intègre avec discrétion sur les toitures à couverture foncée.

Garanties décomposées : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Certifié IEC 61215, IEC 61730, IEC 61701 et IEC 62716.

Micro-onduleur APsystems QT2

Le APsystems QT2 est le micro-onduleur quad triphasé de deuxième génération d'APsystems, conçu spécifiquement pour les installations raccordées à un réseau 400 V triphasé. Chaque unité gère 4 panneaux sur 4 entrées DC indépendantes, avec 2 MPPT (Maximum Power Point Tracking) partagés par paires d'entrées. La puissance de sortie AC atteint 2 000 VA par unité, ce qui en fait le micro-onduleur quad triphasé le plus puissant de sa génération.

Pour ce kit de 9 000 Wc, les 5 micro-onduleurs QT2 délivrent ensemble une puissance de sortie totale de 10 000 VA AC. L'équilibrage triphasé est natif : chaque QT2 répartit sa puissance sur les trois phases (2,9 A par phase), ce qui évite les déséquilibres souvent problématiques dans les installations de grande puissance.

La tension DC d'entrée maximale reste à 60 V, un niveau de sécurité appréciable lors de l'installation et de la maintenance. Le rendement maximum atteint 97 %, avec un rendement MPPT nominal de 99,5 %. La communication entre les micro-onduleurs et la passerelle ECU (Energy Communication Unit, vendue séparément) passe par un protocole ZigBee crypté, ce qui permet un suivi panel par panel via le portail EMA (Energy Management Analysis) et l'application APsystems (iOS, Android, web). L'indice de protection est IP67, adapté à une exposition en extérieur sur toiture ou au sol.

Les composants sont encapsulés dans du silicone pour réduire les contraintes mécaniques, améliorer la dissipation thermique et maximiser la fiabilité sur la durée. Le refroidissement fonctionne par convection naturelle, sans ventilateur. Garantie 12 ans en standard.

Pack électrique de protection triphasé 9 kWc

Le pack électrique de protection AC triphasé 9 kWc (marque MADEnR, fabrication française) est proposé en option lors de la configuration de votre kit. Il comprend un coffret 24 modules IP65 / IK07 en plastique ABS anti-UV, un disjoncteur 4 pôles 16 A, un interrupteur différentiel 4P 25A 30mA type AI immunisé, un parafoudre type II 3P+N débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11) et un compteur de production LED. Dimensions 290 x 420 x 133 mm. Le coffret est livré avec son schéma électrique et son étiquetage conforme à la norme UTE C15-712-1.

Les démarches administratives pour votre kit triphasé 9000W

Un kit de 9 000 Wc raccordé en triphasé relève du régime pleine déclaration. Trois démarches sont à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre commune se situe en zone Architectes des Bâtiments de France (ABF). Pour une pose au sol, vérifiez également les règles du Plan Local d'Urbanisme (PLU).
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (avec ou sans injection de surplus). La démarche est gratuite et se réalise en quelques minutes.
• CONSUEL : pour un kit de 9 000 Wc, l'attestation de conformité électrique est obligatoire. Elle est à demander après installation, avant la mise en service de votre installation de production. Le raccordement triphasé via un coffret de protection dédié facilite ce passage.

???? Mon Kit Solaire gère l'ensemble de ces formalités via son service de démarches administratives. Vous vous concentrez sur l'installation mécanique et électrique, nous prenons en charge la paperasse.

Supports de fixation compatibles

Les 18 panneaux SOLYCO 500Wc (1 800 x 1 134 x 30 mm, 24,8 kg par module) se posent sur plusieurs types de supports :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails de fixation s'adaptent à votre couverture existante.
• Toit plat : équerres inclinées à 15° (Solspeed) ou équerres réglables pour atteindre l'angle d'inclinaison optimal selon votre latitude.
• Au sol : structure GSE GroundSystem Evolution ou équerres au sol. Configuration particulièrement recommandée pour ce panneau bifacial : la face arrière capte la lumière réfléchie par le sol, avec un gain de production d'autant plus élevé que le support est clair (gravier blanc, membrane claire).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration du kit. L'équipe Mon Kit Solaire peut vous conseiller en fonction de votre type de couverture et de l'exposition de votre toiture.

Optimisez votre installation solaire

Ce kit de 9 000 Wc ne comprend pas de batterie. Plusieurs pistes pour aller plus loin :

• Batterie de stockage : ajoutez une batterie solaire compatible pour stocker votre surplus de journée et le consommer le soir ou par mauvais temps. À 9 000 Wc de production, une capacité de 10 kWh ou plus sera dimensionnée pour absorber les excédents des bonnes journées d'ensoleillement.
• MKSurplus : valorisez le surplus injecté sur le réseau grâce à l'offre de rachat de surplus Mon Kit Solaire, compatible avec les kits en autoconsommation avec injection.
• Passerelle ECU APsystems : indispensable pour activer le suivi de production en temps réel via le portail EMA. La passerelle collecte les données ZigBee des 5 micro-onduleurs QT2 et les transmet vers l'application (à ajouter lors de la configuration si non incluse).
• Ecojoko : assistant de pilotage de la consommation électrique du foyer, prise par prise, pour maximiser l'autoconsommation de votre production solaire.
• Assurance ESTALY : protection optionnelle contre le vol, la casse et la perte de rendement des composants du kit.

Questions fréquentes sur le kit solaire triphasé 9000W SOLYCO

Pourquoi choisir un kit triphasé plutôt qu'un kit monophasé pour une installation de 9000W ?

Au-delà de 6 000 Wc environ, injecter toute la production sur une seule phase crée un déséquilibre qui peut être refusé par Enedis ou provoquer des perturbations sur votre installation. Un kit triphasé, comme ce 9 000 Wc avec les micro-onduleurs APsystems QT2, répartit la puissance équitablement sur les trois phases, ce qui est conforme aux exigences du réseau public et adapté aux foyers équipés d'un compteur triphasé.

Quelles économies puis-je réaliser avec ce kit 9000W ?

Avec ce kit de 9 000 Wc, la production annuelle estimée atteint 13 843 kWh/an, soit jusqu'à 2 907 €/an d'économies sur la facture d'électricité (taux d'autoconsommation de 70 % sans batterie). Ce kit est particulièrement adapté aux foyers dont la consommation mensuelle dépasse 150 €, notamment avec une pompe à chaleur ou une borne de recharge de véhicule électrique. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les économies varient selon l'orientation, l'emplacement et la situation géographique.

Quelles démarches administratives pour un kit triphasé de 9000W ?

Trois démarches sont obligatoires : une Déclaration Préalable en mairie si les panneaux sont à plus de 1,80 m du sol ou en zone ABF, la signature de la Convention d'Autoconsommation avec Enedis en ligne (gratuit), et le passage CONSUEL pour la validation électrique de l'installation. Mon Kit Solaire propose un service de démarches administratives pour gérer ces formalités à votre place.

Quelles sont les garanties de ce kit solaire ?

Les garanties se décomposent par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Micro-onduleurs APsystems QT2 : 12 ans de garantie constructeur (extension à 20 ans disponible en option). Pack électrique de protection (en option) : garantie MADEnR, fabrication française.

Comment suivre la production de mon kit triphasé en temps réel ?

Les 5 micro-onduleurs APsystems QT2 communiquent leurs données de production via un protocole ZigBee crypté vers la passerelle ECU APsystems (à ajouter lors de la configuration). Depuis le portail web EMA (Energy Management Analysis) ou l'application APsystems (iOS, Android), vous suivez la production panneau par panneau, consultez les historiques et recevez des alertes en cas d'anomalie. La connexion est accessible 24h/24.

Ce kit peut-il alimenter ma borne de recharge pour véhicule électrique ?

Avec 13 843 kWh/an de production estimée, ce kit de 9 000 Wc dispose d'une marge suffisante pour couvrir à la fois les usages domestiques courants et la recharge d'un véhicule électrique en journée. La production est maximale entre 10h et 16h, ce qui correspond à la plage idéale pour programmer une charge solaire. Pour maximiser l'autoconsommation, programmez votre borne de recharge sur les heures de fort ensoleillement.

Puis-je installer ce kit moi-même ?

Oui. Ce kit est conçu pour l'auto-installation. Mon Kit Solaire fournit les notices de montage, les schémas électriques du coffret AC et un accès aux tutoriels vidéo. La particularité d'une installation triphasée réside dans le raccordement du coffret AC et du câble bus Y3 APsystems au tableau électrique triphasé, qui demande des bases en électricité basse tension. Pour la partie déclarative (CONSUEL, Enedis), le service de démarches administratives Mon Kit Solaire prend le relais.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Pack électrique de protection AC triphasé 9 kWc (en option)

Caractéristiques générales du kit
