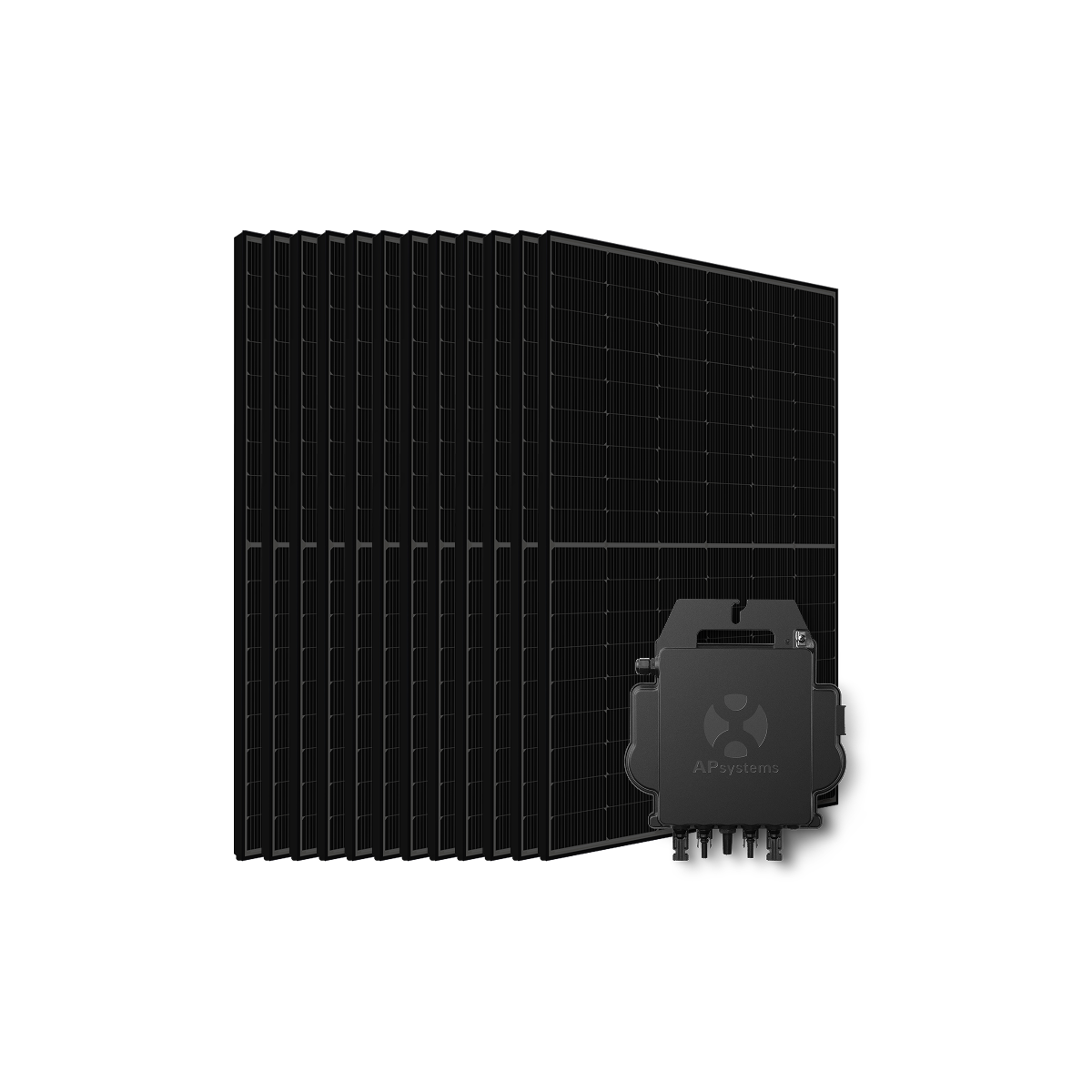

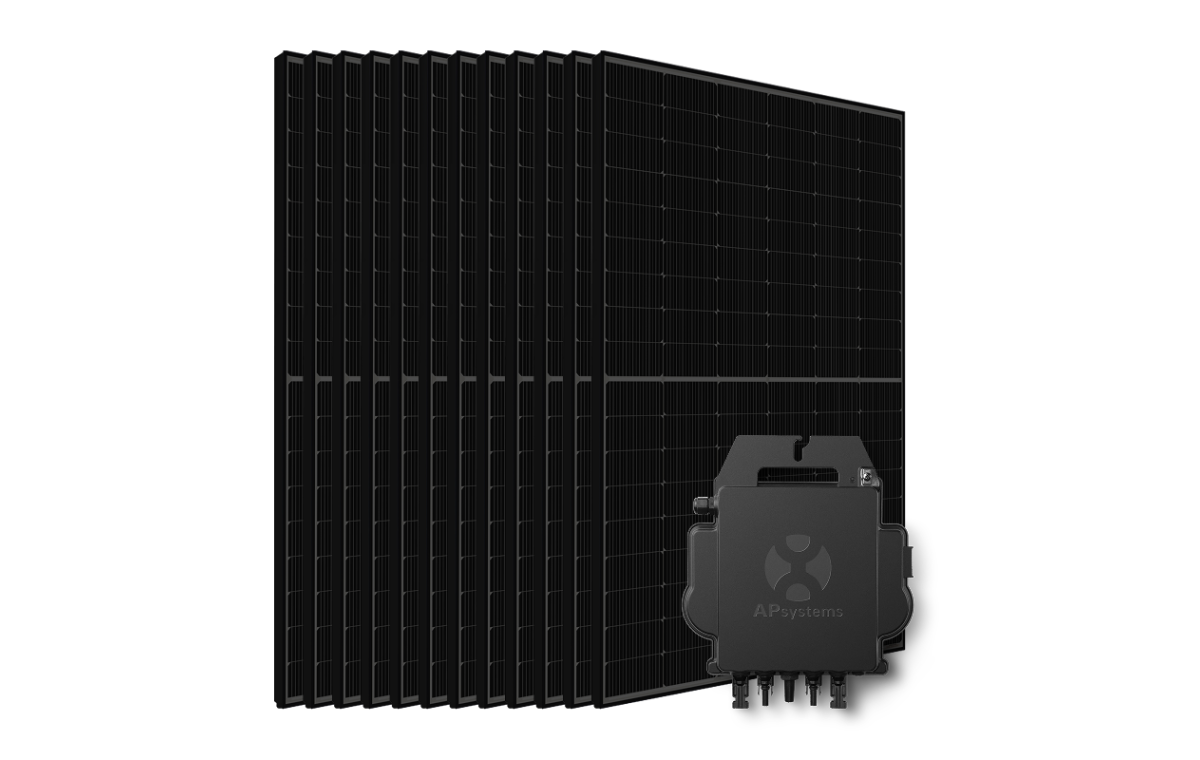

Kit Solaire Triphasé 9500W SOLYCO – Micro-onduleur APSYSTEMS QT2 19 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 9500W SOLYCO ?

• ⚡ Production 13 805 kWh/an sur installation triphasée : 19 panneaux SOLYCO 500Wc Back Contact couvrent les besoins d'un foyer gros consommateur ou d'une installation tout-électrique (pompe à chaleur, véhicule électrique), avec une marge confortable sur la durée.
• ⚡ Rendement 24,5 % grâce à la technologie Back Contact : sans grille métallique sur la face avant, chaque cellule capte la lumière sur toute sa surface, y compris par temps couvert. Le coefficient bifacial de 70 % apporte un gain supplémentaire en pose au sol ou sur toit plat réfléchissant.
• ⚡ Micro-onduleurs APsystems QT2 natifs triphasés : 5 unités quadruples équilibrent la sortie sur les trois phases, idéales pour les compteurs triphasés. Chaque QT2 dispose de 2 MPPT (Maximum Power Point Tracking) et d'une sortie AC de 2 000 VA, avec un rendement de 97 % et une communication ZigBee cryptée vers la passerelle ECU.
• ⚡ Monitoring panneau par panneau via EMA : l'application Energy Management Analysis (EMA) d'APsystems donne accès en temps réel à la production de chacun des 19 panneaux, depuis un navigateur ou l'application mobile, pour détecter immédiatement tout écart de rendement.
• ⚡ Garanties solides sur tous les composants : 30 ans garantie produit et performance SOLYCO (88,85 % à 30 ans), garant allemand SOLYCO Solar AG, 12 ans sur les micro-onduleurs APsystems QT2 (extensible à 20 ans).
• ⚡ Jusqu'à 3 069 €/an d'économies : rentabilité estimée renforcée par la puissance installée, compatible avec la recharge d'un véhicule électrique ou l'alimentation d'une pompe à chaleur aux heures de production maximale.

Kit solaire triphasé 9500W : le bon dimensionnement pour une maison tout-électrique

Ce kit solaire autoconsommation triphasé de 9 500 Wc s'adresse aux foyers équipés d'un compteur triphasé qui souhaitent réduire significativement leur dépendance au réseau. Avec 19 panneaux SOLYCO 500Wc et 5 micro-onduleurs APsystems QT2, il combine une technologie de cellule parmi les plus performantes du marché résidentiel avec une architecture micro-onduleurs adaptée aux installations triphasées. Chaque panneau fonctionne de façon indépendante : un ombrage partiel sur un module n'impacte pas les dix-huit autres. Ce dimensionnement de 9 500 Wc constitue le bon équilibre pour une maison de 150 à 200 m² chauffée à l'électricité, avec une ou deux voitures électriques à recharger en journée.

Comment ça marche ?

Le fonctionnement repose sur quatre étapes enchaînées :

• Les 19 panneaux SOLYCO Back Contact captent la lumière solaire sur leur face avant, libérée de toute grille de câblage, et produisent un courant continu (DC). La face arrière bifaciale capte en complément la lumière réfléchie par le support (jusqu'à +70 % de contribution proportionnelle selon l'albédo du sol).
• Chaque micro-onduleur APsystems QT2 reçoit le DC de 4 panneaux via ses 4 entrées MC4, le convertit en courant alternatif 400 V triphasé (3/N/PE) à 50 Hz et injecte cette énergie directement dans le réseau domestique triphasé. Les 5 QT2 pilotent ainsi la totalité des 19 panneaux, avec un panneau sur entrée unique du dernier QT2 (cache MC4 fourni pour l'entrée non utilisée).
• L'énergie produite alimente en priorité les appareils de votre foyer (électroménager, éclairage, pompe à chaleur, borne de recharge VE). Le surplus éventuel part sur le réseau Enedis ou peut être valorisé via l'offre MKSurplus.
• La passerelle ECU (à prévoir selon votre configuration de monitoring) collecte les données ZigBee de chaque micro-onduleur et les transmet à la plateforme EMA pour un suivi en temps réel.

Raccordement électrique

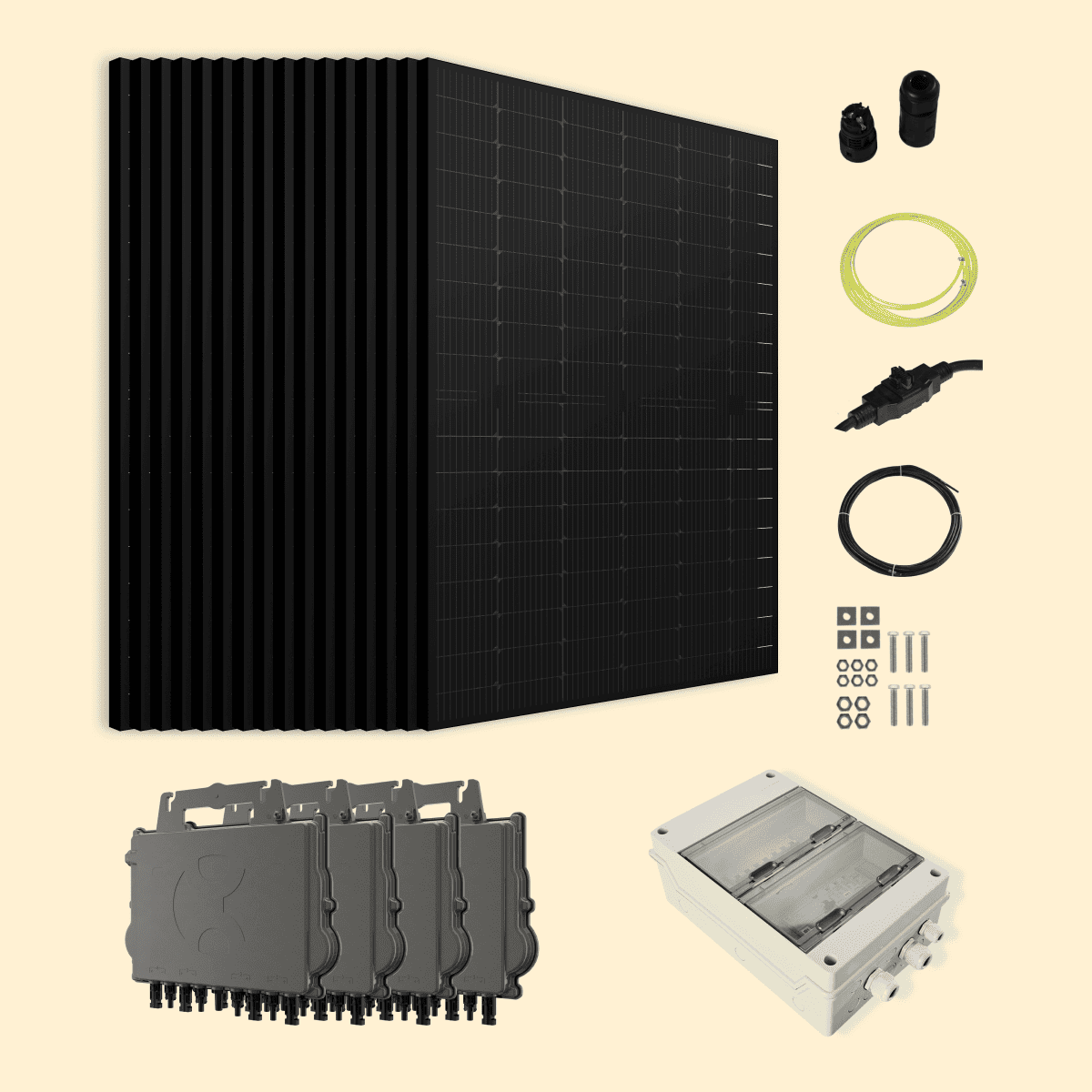

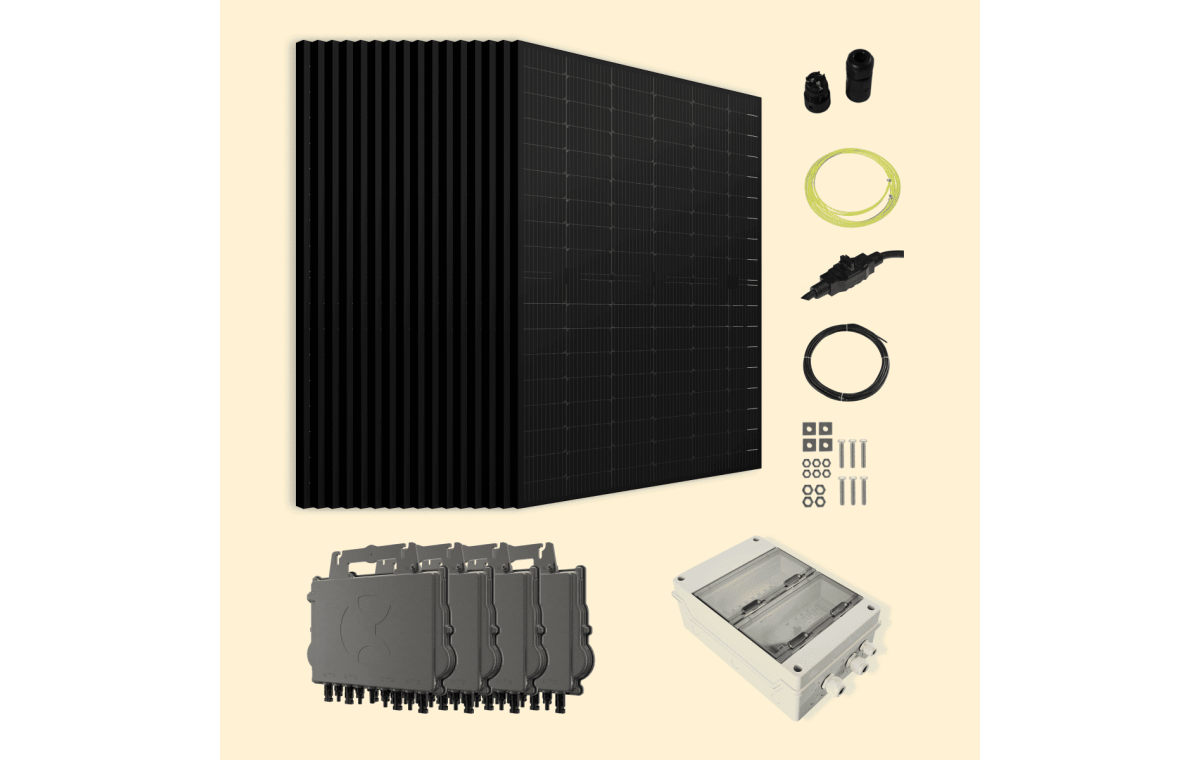

Le raccordement de ce kit triphasé passe par un coffret de protection AC triphasé 9 kWc (MadENR, fabrication française), fourni dans la composition du kit. Il intègre un disjoncteur 4P 16 A, un interrupteur différentiel 4P 25 A 30 mA de type A immunisé, un parafoudre Type II débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11) et un compteur de production LED. Le coffret est conforme à la norme UTE C15-712-1 et livré avec son schéma électrique et ses autocollants d'étiquetage réglementaires.

Les micro-onduleurs QT2 sont raccordés entre eux par des câbles bus AC Y3 (4 m, 5G2,5 mm²), avec connecteurs APsystems triphasés mâle/femelle pour les jonctions et un bouchon de terminaison en bout de chaîne. Les panneaux sont reliés aux entrées MC4 des micro-onduleurs via les câbles de 120 cm fournis avec les modules et les rallonges MC4 (800 mm, 3 m et 5 m) incluses dans le kit pour s'adapter à différentes configurations de calepinage. Le câble de terre 20 m avec cosses, électro-taps et griffes complète le système de mise à la terre conforme à la législation française.

Le pack électrique de protection est proposé en option lors de la configuration de votre kit, selon vos besoins.

Panneau SOLYCO 500Wc - Back Contact biverre bifacial Full Black

Le panneau SOLYCO R-BG 108nBC.6/500 est un module qui se distingue par son architecture cellulaire Back Contact (BC). Contrairement aux cellules classiques dotées de busbars en face avant, la technologie BC transfère l'intégralité des contacts électriques à l'arrière de chaque cellule. La surface avant se retrouve entièrement dédiée à la captation lumineuse, sans ombre portée par des grilles métalliques. La conséquence directe : un rendement de module de 24,5 % en conditions standard (STC, 1 000 W/m², 25 °C), et une courbe de production en faible irradiance nettement supérieure à celle d'un panneau PERC (Passivated Emitter and Rear Cell) de génération précédente.

La puissance nominale de 500 Wc sur 2,04 m² peut atteindre 541 W en conditions bifaciales optimales (BNPI), lorsque la face arrière reçoit la lumière réfléchie par le support. Le coefficient de bifacialité de 70 % signifie que, pour 100 W produits en face avant, la face arrière contribue jusqu'à 70 W supplémentaires proportionnellement à l'irradiance reçue. En pratique, un toit plat recouvert de gravillons clairs ou une pose au sol sur membrane claire maximise ce gain.

La structure biverre (verre trempé 2 mm face avant avec revêtement antireflet, verre trempé 2 mm face arrière) élimine le film plastique arrière des panneaux classiques, réduisant la prise à l'humidité et à la dégradation UV à long terme. Certifié IEC 61215, IEC 61730, IEC 61701 (brouillard salin) et IEC 62716 (ammoniac), il résiste à des grêlons de 30 mm à 23,9 m/s et à une charge mécanique de 5 400 Pa. Son design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs) assure une intégration visuelle discrète sur la toiture. La garantie produit de 30 ans et la garantie de performance de 30 ans à 88,85 % sont portées par le garant allemand SOLYCO Solar AG.

Micro-onduleurs APsystems QT2 - Architecture quad triphasée native

Le kit intègre 5 micro-onduleurs APsystems QT2, chacun relié à 4 panneaux (le dernier QT2 pilote 3 panneaux, avec cache MC4 sur l'entrée restante). Le QT2 est la deuxième génération de micro-onduleurs quadruples triphasés d'APsystems, conçue nativement pour le réseau 400 V triphasé. Sa sortie 3/N/PE 400 V à courant nominal de 2,9 A par phase équilibre la production sur les trois phases du compteur, ce qui évite les déséquilibres de réseau courants sur les installations monophasées de forte puissance.

Ses 2 entrées MPPT (Maximum Power Point Tracking, rendement nominal 99,5 %) optimisent la production par paires de panneaux, avec une tension DC d'entrée plafonnée à 60 V pour la sécurité lors de l'installation. Le rendement de conversion atteint 97 %, avec 20 % de composants en moins par rapport à la génération précédente YC1000-3. Les composants sont encapsulés dans du silicone pour la dissipation thermique et l'étanchéité (IP67). La communication ZigBee cryptée transmet les données de production à la passerelle ECU, accessible via la plateforme EMA (Energy Management Analysis) depuis n'importe quel navigateur ou l'application mobile. Garantie constructeur 12 ans, extensible à 20 ans en option.

Le QT2 est certifié Bureau Veritas (certificat U22-0368), conforme aux normes EN 50549-1, DIN VDE 0126-1-1, UTE C15-712-1 et Enedis-PRO-RES_10E, ce qui valide son dispositif de coupure automatique pour le raccordement sur le réseau public de distribution français.

Pack électrique de protection

Le coffret AC triphasé 9 kWc signé MadENR (fabrication française) sécurise le raccordement de l'installation côté AC : disjoncteur 4P 16 A contre les surintensités, interrupteur différentiel 4P 25 A 30 mA type A immunisé contre les défauts d'isolement, parafoudre Type II débrochable conforme NF EN 61 643-11, compteur LED de production. Boîtier 24 modules IP65/IK07 en ABS anti-UV (290 × 420 × 133 mm), livré avec schéma électrique et étiquetage conforme UTE C15-712-1. Le kit comprend également le câble de terre 20 m (cosses, électro-taps, griffes de terre) et l'ensemble des câbles bus AC, connecteurs triphasés et bouchon de terminaison nécessaires au câblage entre micro-onduleurs.

Le pack électrique de protection est proposé en supplément lors de la configuration de votre kit.

Les démarches administratives pour votre kit 9500W

Pour un kit triphasé de 9 500 Wc, trois démarches sont à réaliser :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre commune est en zone soumise à l'avis des Architectes des Bâtiments de France (ABF).
• Enedis : signez la Convention d'Autoconsommation (avec ou sans injection du surplus) en ligne sur le portail Enedis, gratuit et réalisable en quelques minutes.
• CONSUEL : faites valider la conformité électrique de votre installation. Au-delà de 3 kWc, l'attestation de conformité est obligatoire avant la mise en service.

Pour la revente éventuelle de votre surplus, l'offre MKSurplus est accessible une fois le CONSUEL obtenu.

Mon Kit Solaire propose un service de démarches administratives pour vous accompagner sur l'ensemble de ces formalités. Vous vous concentrez sur l'installation, nous gérons la paperasse.

Supports de fixation compatibles

Les 19 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg chacun) se posent sur quatre types de supports :

• Toiture inclinée : tuiles plates, tuiles mécaniques, ardoise, bac acier, tôle ondulée. Crochets et rails adaptés à votre couverture existante.
• Toit plat : équerres 15° Solspeed ou équerres inclinables (15 à 45°) pour optimiser l'angle de captation. Configuration recommandée pour tirer parti de la bifacialité sur membrane claire.
• Au sol : structure GSE GroundSystem Evolution ou équerres inclinables. La pose au sol avec un albédo élevé du sol (gravillons clairs, sable) est la configuration la plus favorable au gain bifacial.
• Façade : équerres inclinables pour une pose verticale, angle ajustable selon l'exposition.

Les fixations photovoltaïques sont proposées en option lors de la configuration du kit. L'équipe Mon Kit Solaire peut vous conseiller selon votre support et votre exposition.

Optimisez votre installation solaire

Ce kit ne comprend pas de batterie de stockage. Pour aller plus loin dans votre autonomie :

• Batterie solaire : ajoutez une batterie de stockage pour conserver votre surplus de production et l'utiliser le soir, la nuit ou par mauvais temps. À noter : le micro-onduleur APsystems QT2 n'est pas compatible avec un stockage batterie directement couplé en DC. Un stockage AC-couplé (batterie avec onduleur intégré) est à privilégier pour cette installation.
• Passerelle ECU APsystems : indispensable pour activer le monitoring EMA et accéder au suivi de production panneau par panneau. À vérifier selon votre configuration.
• MKSurplus : valorisez le surplus que vous n'autoconsommez pas grâce au service de rachat de surplus Mon Kit Solaire, compatible avec les installations triphasées déclarées auprès d'Enedis.
• Ecojoko : assistant de suivi de consommation électrique qui identifie les postes les plus énergivores de votre foyer pour optimiser votre taux d'autoconsommation.
• Assurance ESTALY : protection optionnelle de votre installation contre le vol, la casse et la perte de rendement anormale.

Questions fréquentes sur le kit solaire triphasé 9500W SOLYCO

Comment fonctionne ce kit solaire triphasé 9500W ?

Les 19 panneaux SOLYCO Back Contact produisent un courant continu que les 5 micro-onduleurs APsystems QT2 convertissent en courant alternatif 400 V triphasé, injecté directement dans le réseau domestique. Chaque QT2 pilote 4 panneaux de façon indépendante via 2 MPPT. L'énergie produite alimente en priorité vos appareils ; le surplus est envoyé sur le réseau Enedis ou valorisé via MKSurplus. La production de chaque panneau est accessible en temps réel via la plateforme EMA d'APsystems.

Quelles économies avec ce kit de 9500W ?

Avec 9 500 Wc installés en orientation sud à 30° d'inclinaison dans le sud de la France, la production estimée atteint 13 805 kWh/an, soit jusqu'à 3 069 €/an d'économies sur votre facture d'électricité (sans batterie, taux d'autoconsommation 70 %). Ce kit est particulièrement adapté aux foyers dont la consommation mensuelle dépasse 150 à 200 €. Estimation selon ensoleillement, orientation et consommation réels.

Ce kit est-il vraiment compatible avec mon installation triphasée ?

Oui. Les micro-onduleurs APsystems QT2 sont conçus nativement pour le réseau triphasé 400 V (3/N/PE). Leur sortie triphasée équilibrée (2,9 A par phase) s'adapte directement aux tableaux triphasés sans ajout de matériel spécifique. La certification Bureau Veritas (U22-0368) valide leur conformité aux exigences d'Enedis pour le raccordement sur le réseau public de distribution français. C'est l'une des différences majeures avec les micro-onduleurs monophasés classiques.

Quelles démarches administratives pour un kit de 9500W ?

Déclaration Préalable en mairie (si panneaux à plus de 1,80 m du sol ou en zone ABF), Convention d'Autoconsommation avec Enedis en ligne (gratuit), et validation CONSUEL obligatoire au-delà de 3 kWc. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.

Quelles sont les garanties de ce kit ?

Les panneaux SOLYCO bénéficient de 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Les micro-onduleurs APsystems QT2 sont garantis 12 ans (extensibles à 20 ans en option). Le coffret AC MadENR est couvert par la garantie constructeur.

Puis-je ajouter une batterie à ce kit plus tard ?

Le micro-onduleur APsystems QT2 n'est pas compatible avec un stockage DC-couplé. Un ajout de stockage est possible via une solution AC-couplée, c'est-à-dire une batterie disposant de son propre onduleur bidirectionnel intégré, raccordée côté AC du tableau. Contactez notre équipe pour valider la compatibilité avec votre installation.

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 9 500 Wc de production et environ 13 805 kWh/an estimés, ce kit dispose d'une puissance suffisante pour contribuer significativement à la recharge d'un ou deux véhicules électriques en journée. Pour maximiser le taux de charge solaire, programmez la recharge entre 10 h et 16 h, aux heures de production maximale. Un gestionnaire d'énergie (type Ecojoko ou borne de recharge pilotée) améliore encore la cohérence entre production et recharge.

Comment suivre ma production en temps réel ?

La plateforme EMA (Energy Management Analysis) d'APsystems centralise les données de production de chaque micro-onduleur QT2 via la passerelle ECU. Vous accédez à la production panneau par panneau depuis un navigateur web ou l'application mobile (iOS et Android), avec des alertes automatiques en cas d'anomalie sur un module.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs APsystems QT2

Coffret de protection AC triphasé (MadENR)

Caractéristiques générales du kit
