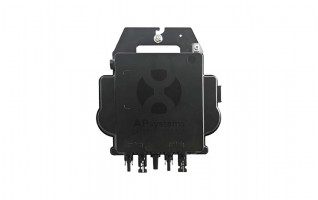

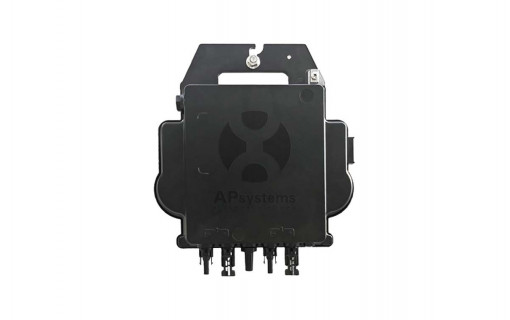

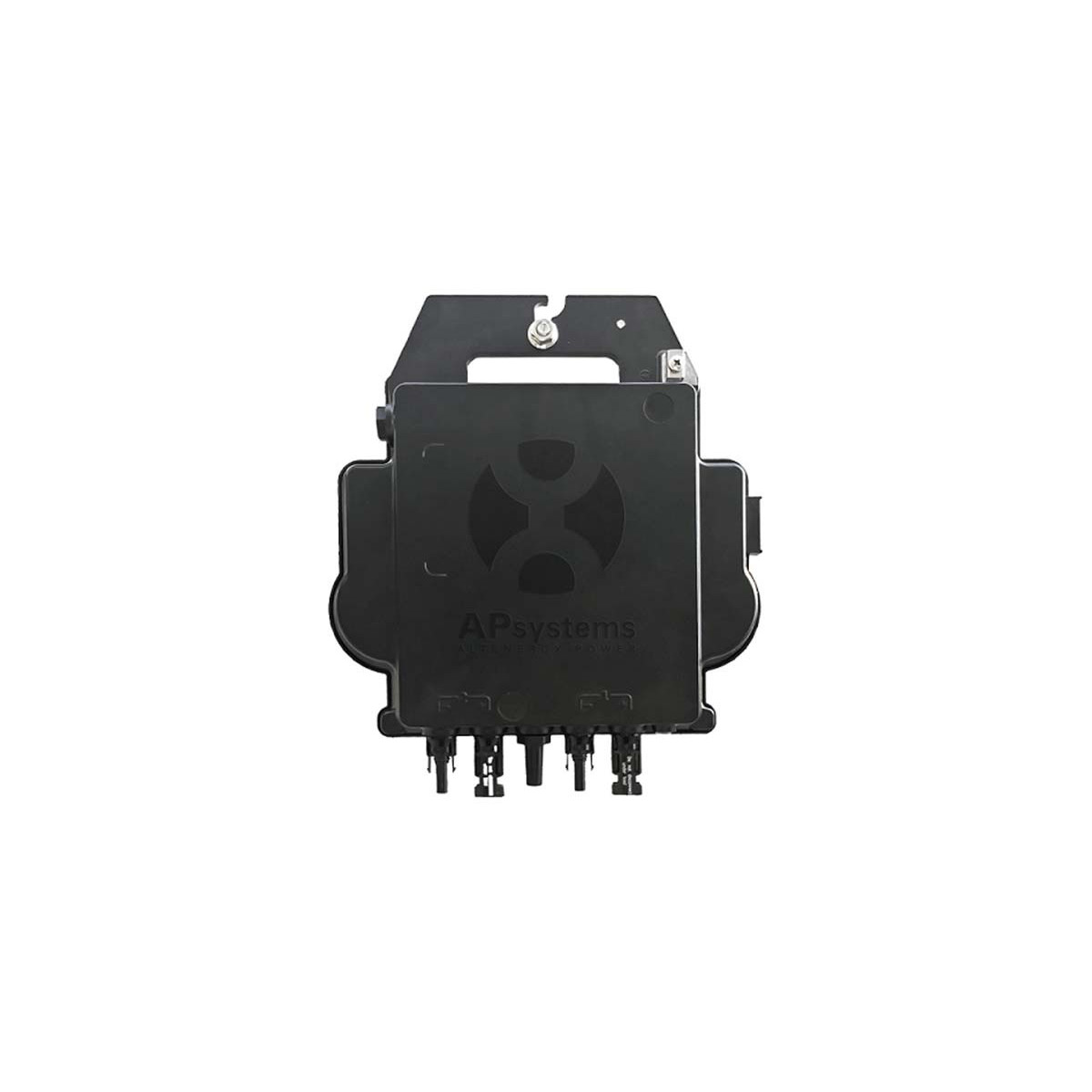

Description du Micro-onduleur APSystems DS3L
Avantages du micro-onduleur DS3L d'APsystems :
Ce micro-onduleur est le troisième micro-onduleur de sa génération. Il rassemble à la fois l'innovation technologique, la puissance et la légèreté. Tout comme les micro-onduleurs de la marque APSystems YC500 et YC600, le DS3L se connecte à 2 panneaux solaires sur celui-ci. Ce convertisseur DS3 dispose d'une performance et efficacité record de 97 % : sa puissance de sortie est de 730 W (soit 365 W par panneau solaire), ce qui est une réelle nouveauté pour les micro-onduleurs Duo. Egalement, sa légèreté (2,6 kg) vous permettra de l'installer facilement sans grand effort.
Afin de raccorder ces micro-onduleurs, le câble AC BUS est nécessaire.
Cet appareil intègre aussi la communication Zigbee. Cela signifie que vous pourrez suivre en temps réels votre production et consommation d'énergie solaire à l'aide d'un monitoring de la même marque (ECU-B, ECU-R et ECU-C).
Il est compatible avec les autres micro-onduleurs en monophasé de la marque APSystems, à savoir les micro-onduleurs YC600 et QS1. Ce micro-onduleur intègre le relais de découplage VDE126-1-1/A1 VFR2019.
Ce micro-onduleur APSystems DS3L est intégré par défaut dans nos kits solaires autoconsommation.
Caractéristiques du produit :
Données d'entrée (DC)
Puissance par module recommandée (STC) : 255Wc-550Wc
Plage de tension MPPT : 30V-55V
Plage de tension de fonctionnement : 16V-60V
Tension d'entrée DC maximum : 60V
Courant d'entrée DC maximum : 18Ax 2
Données de sortie (AC)
Puissance de sortie maximale : 730VA
Tension de sortie nominale : 230V/184V-253V
Courant de sortie nominale : 3.2A
Fréquence nominale : 50Hz/48Hz-51Hz
Facteur de puissance(Adjustable) : 0.8 avance...0.8 retard
Nombre maximum d'unités par branche de 20 A : 6
Rendement
Rendement maximum : 97%
Rendement CEC : 96,5%
Rendement MPPT Nominal : 99.5%
Consommation électrique de nuit : 20mW
Données mécaniques
Plage de température de fonctionnement interne : -40 °C to +85 °C
Dimensions : 281mm X 231mm X 41.3mm
Poids : 2.6kg
Section du câble de sortie AC : 2.5mm2
Type de connecteur : MC4
Indice de protection : IP67
Système de refroidissement : Convection – Pas de ventilateur
Caractéristiques et conformité
Communication de l'onduleur vers l'ECU : ZIGBEE
Design du transformateur : Transformateurs Haute Fréquence, isolés galvaniquement
Conformité réseaux électrique, Sécurité et EMS : EN 62109-1; EN 62109-2; EN 61000-6-1; EN 61000-6-3; UNE217002,UNE206007-1,RD647,RD1699,RD413; CEI 0-21; VDE0126-1-1,VFR2019,UTE C15-712-1,ERDF-NOI-RES_13E; EN 50549-1; VDE-AR-N 4105
Garantie : 20 ans
