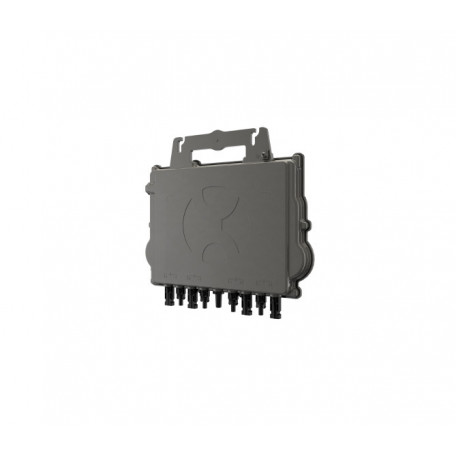

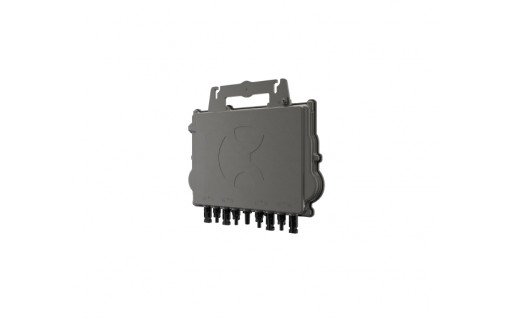

Description de votre Micro-onduleur APSystems QT2 garanti 20 ans
Le micro-onduleur QT2 d'APSystems est un micro-onduleur solaire triphasé conçu pour raccorder 4 panneaux photovoltaïques pour une puissance maximale de sortie de 2000W
Description
Avantages du produit :
Le micro-onduleur QT2 d'APSystems communique avec la passerelle de communication via son antenne ZigBee cryptée. Son installation en plug & play ultra rapide et sécurisée est idéale et assure l'évolutivité du système. Le micro-onduleur QT2 est compatible avec des panneaux d'une puissance allant jusque 500Wc sur chaque entrée et peut être couplé à un système de monitoring permettant de suivre la production des panneaux en temps réel sur internet via communication ZigBee avec les micro-onduleurs.
Caractéristiques du produit :
Données d'entrée (DC)
Puissance module recommandée (STC) : 315Wp-670Wp
Plage de tension MPPT : 28V-45V
Plage de tension de fonctionnement : 26V-60V
Tension d'entrée DC maximum : 60V
Courant d'entrée DC maximum : 20A x 4
Données de sortie (AC)
Puissance de sortie maximale : 2000W
Tension de sortie nominale : 3 phases 319V/438V
Courant de sortie nominale : 2.9A x 3
Fréquence nominale : 50Hz
Facteur de puissance : >0.99
Taux de Distorsion Harmonique (THDI) : <3%
Nombre maximum d'unités par branche de 2.5mm2 : 7 à 10
Rendement
Rendement maximum : 97%
Rendement nominal MPPT : 99.5%
Consommation électrique de nuit : 40mW
Données mécaniques
Plage de température ambiante de fonctionnement : -40 °C to +65 °C
Plage de température de fonctionnement interne : -40 °C to +85 °C
Dimensions : 359mm X 242mm X 46mm
Poids : 6kg
Courant maximum du câble AC : 20A x 3
Type de connecteur : MC4
Indice de protection : IP67
Système de refroidissement : Convection naturelle – Pas de ventilateur
Caractéristiques et Conformité
Communication (de l'onduleur vers l'ECU) : ZigBee crypté (Wireless)
Monitoring : Monitoring au niveau du Module via le software EMA*
Design du transformateur : Transformateurs Haute Fréquence, isolés galvaniquement
Conformité réseaux électriques, Sécurité et EMS : EN 62109-1/-2; EN 61000-1/-2/-3/-4; EN 50549-1; PN-EN 50549-1; DIN VDE 0126-1-1; VFR; UTE C15-712-1; VDE-AR-N 4105; UNE 217002; NTS; RD647; CEI 0-21
Garantie : 20 ans
*Energy Management Analysis
Caractéristiques techniques
Avec Mon Kit Solaire, c’est la garantie de bénéficier d’un service de qualité de A à Z !
Opter pour Mon Kit Solaire c’est la garantie de faire des économies et d’avoir un projet adapté à vos besoins. Nous vous accompagnons durant toutes les étapes de votre futur projet et garantissons le choix d’un matériel et d’un service de qualité.
Pourquoi nous choisir ?Questions/Réponses (8)
2024-05-29 15:03:06
Bonjour,
L'onduleur Micro-onduleur APSystems QT2 peut-il fonctionner avec un nombre de panneaux en entrée inférieur à 4 ?
Merci d'avance.
Bonjour Monsieur Laurent,
Les micro onduleurs QT2 peuvent accueillir jusqu'à 4 panneaux, mais il peuvent tout à fait fonctionner avec un nombre de panneaux inférieur.
Il faut toutefois bien penser à installer des cache-connecteurs sur les entrées non utilisées afin d'assurer l'étanchéité du matériel.
Cordialement.
2024-05-18 09:47:24
Bonjour, que font-il autre que les panneaux pour faire fonctionne ce micro onduleur (au minimum sans monitoring)?
merci par avance,
jerome
Bonjour,
Pour faire fonctionner le micro-onduleur, vous aurez besoin des éléments suivants :
Un câble AC-Bus triphasé
Un connecteur mâle/femelle triphasé
Du câble électrique triphasé
Un coffret de protection triphasé
Ces composants sont essentiels pour assurer un fonctionnement optimal de votre installation.
2024-03-27 12:25:17
bonjour , mon installation est en triphasé , je souhaite donc partir sur un micro onduleur APS QT2 , peut-on débuter avec 2 panneaux ou les 4 sont impératifs ? merci ..
Bonjour,
Il est possible de commencer votre installation avec deux panneaux. Cependant, veillez à bien protéger les fiches non utilisées du micro-onduleur avec un cache pour connecteur AC-BUS adapté.
2024-03-24 13:48:57
Est-ce que la box ecuR est compatible avec les micro onduleurs APS triphasé QT2 6 micros par chaîne ?
Bonjour,
La box ECU-R de chez APS est compatible avec tous les micro-onduleurs APS (dont les QT2).
2024-02-15 18:35:35
Bonjour
concernant Le micro-onduleur QT2 d'APSystems .
Est il possible de ne fonctionner que avec trois panneaux.
Bonjour,
Il est possible d'utiliser uniquement 3 fiches du micro-onduleurs et d'étanchéifier la dernière fiche non utilisée.
