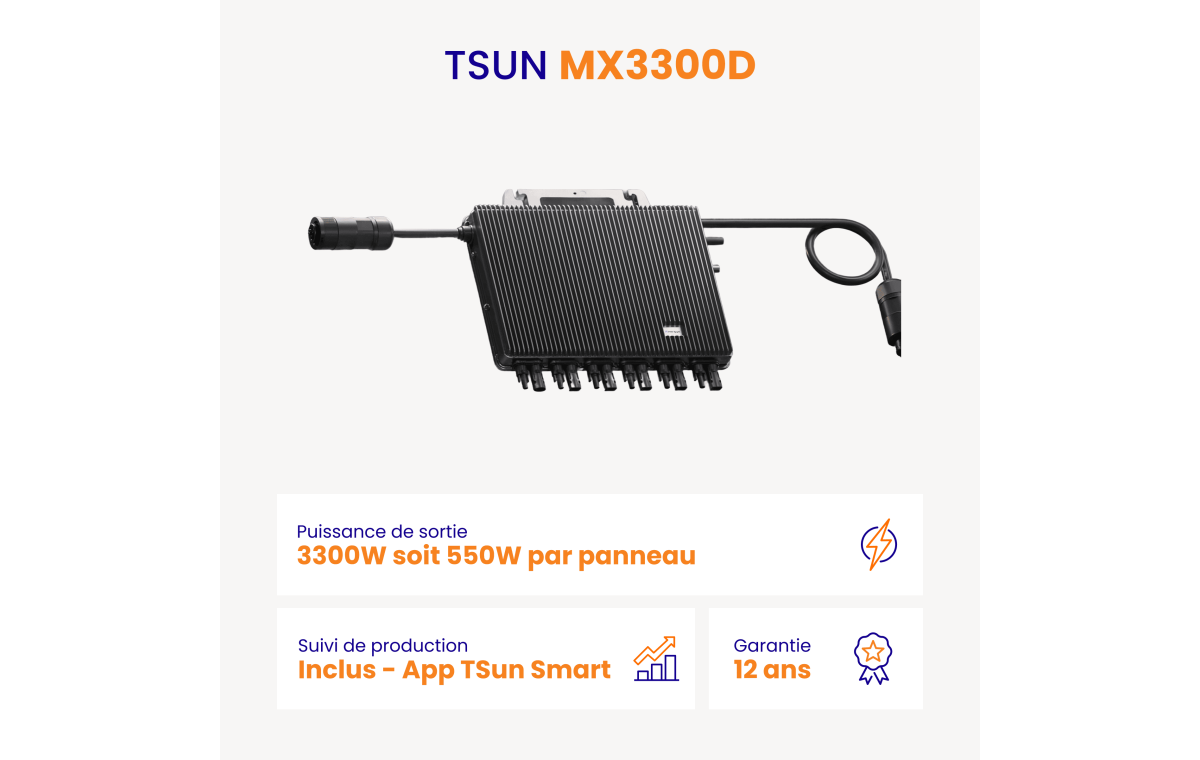

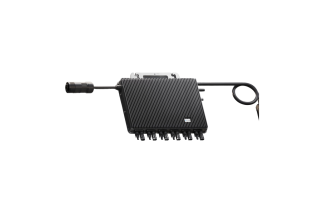

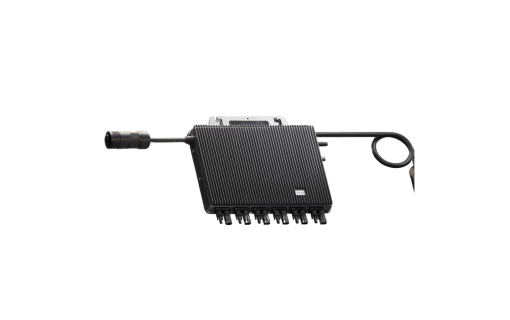

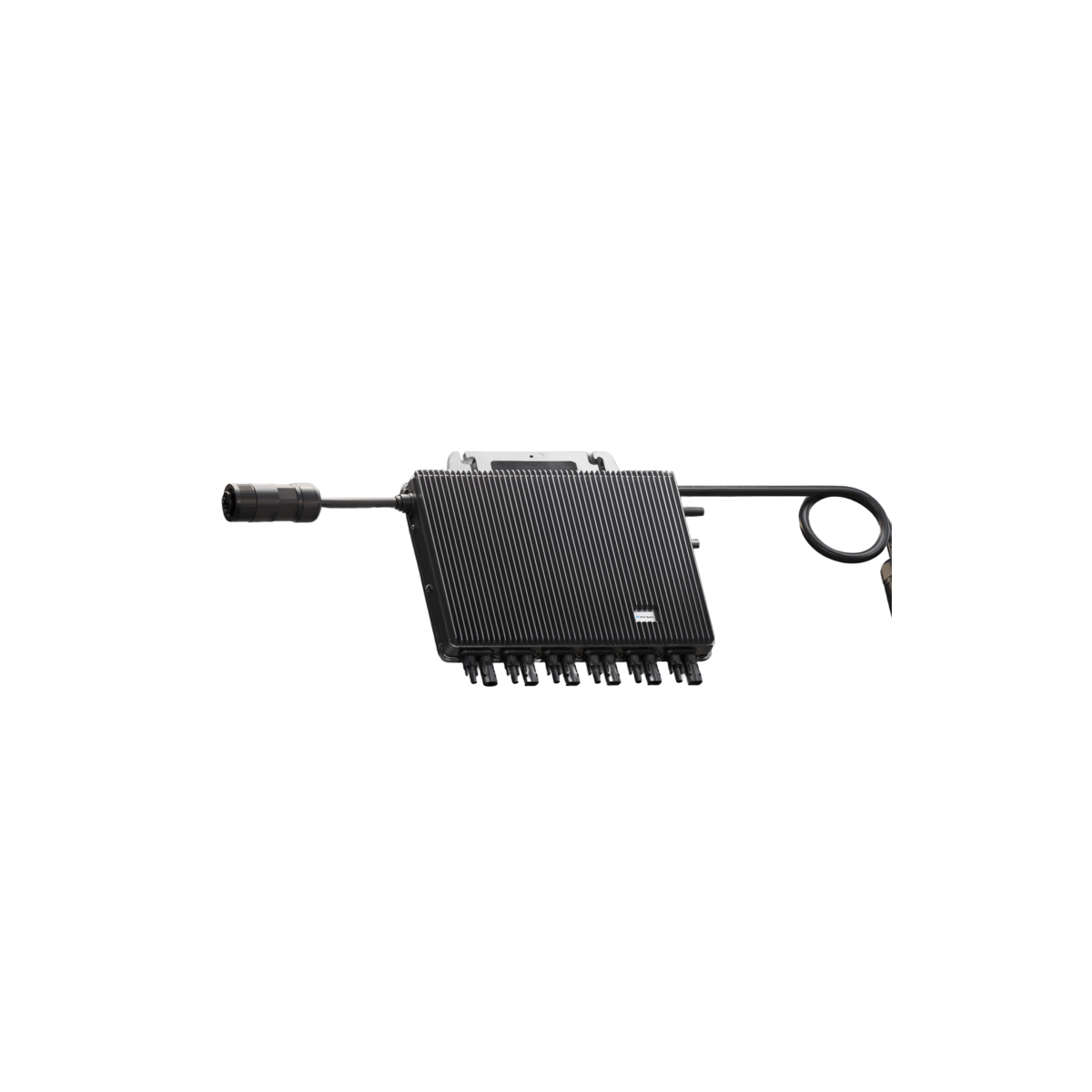

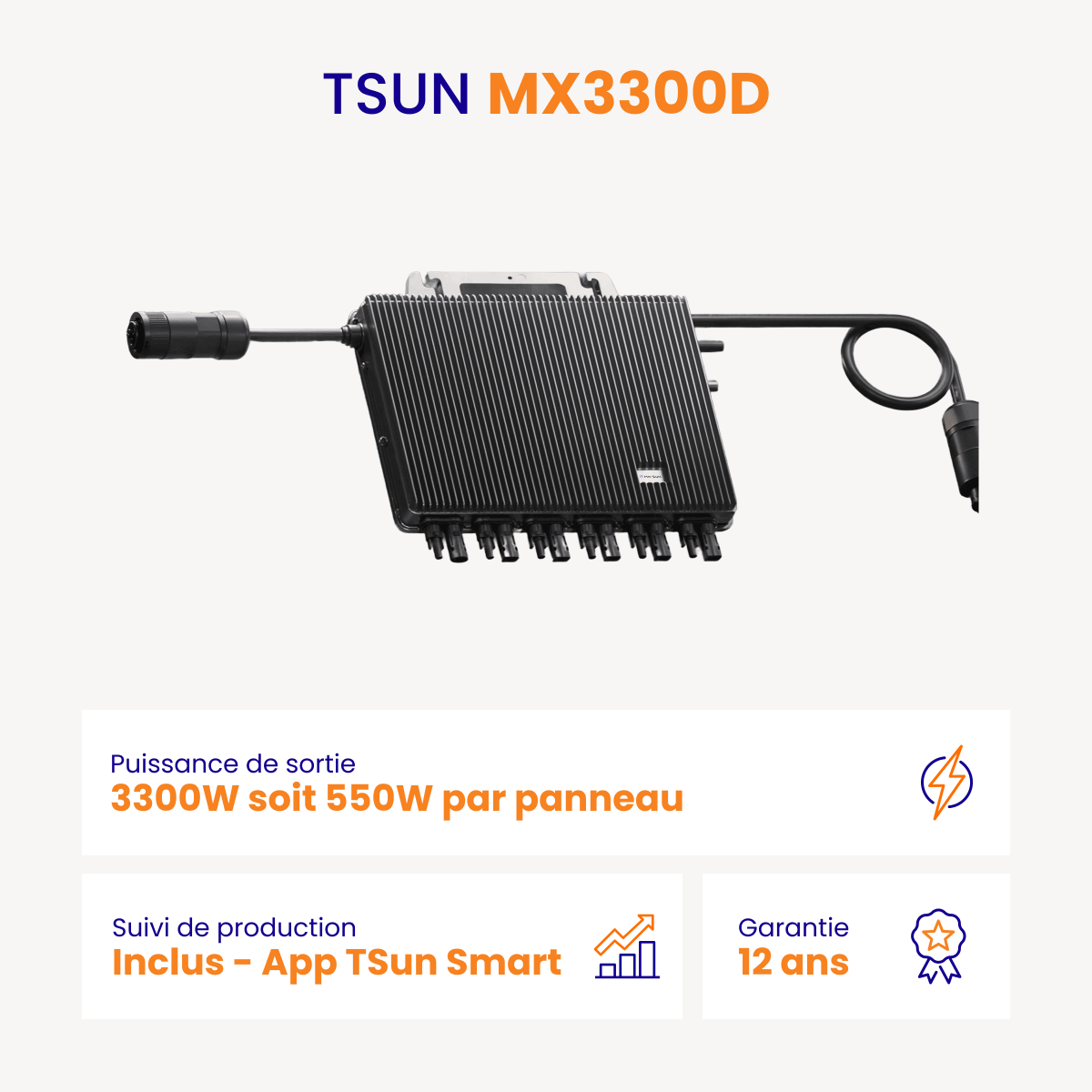

Micro-onduleur TSUN MX3300D Micro-onduleur TSUN MX3300D pour un raccordement jusqu'à 6 panneaux solaires

Description

Rôle du micro-onduleur TSUN MX3300D dans votre installation

Un panneau solaire photovoltaïque produit du courant continu, tandis que vos appareils domestiques fonctionnent en courant alternatif. Le micro-onduleur assure cette conversion au plus près des panneaux, sous ceux-ci.

Le TSUN MX3300D se distingue par sa puissance de conversion impressionnante de 550 W par entrée, lui permettant de gérer jusqu'à six panneaux simultanément. Organisés en trois paires de deux modules, ces derniers tirent profit de trois suiveurs MPPT indépendants qui ajustent en permanence le rendement de chaque paire pour en extraire la puissance maximale. Ce modèle constitue la solution idéale pour les installations résidentielles couvrant une grande surface de toiture, en particulier avec des panneaux de très haute puissance.

Micro-onduleur ou onduleur central : la différence

Un onduleur central, aussi appelé onduleur de chaîne, reçoit la production de tous les panneaux regroupés en série. Ce fonctionnement a une limite bien connue : le module le plus faible, qu'il soit ombragé, encrassé ou légèrement mal orienté, tire toute la chaîne vers le bas. Une panne unique stoppe l'ensemble de la production.

Le TSUN MX3300D fonctionne différemment. Ses trois MPPT travaillent en parallèle, chacun sur une paire de panneaux. Si l'une des paires produit moins que les deux autres, cela n'affecte pas leur fonctionnement. La tension DC côté toiture reste par ailleurs basse (60 V maximum par entrée), contrairement aux installations haute tension des onduleurs de chaîne classiques, ce qui représente un avantage de sécurité concret lors de la manipulation et de l'entretien.

Comment fonctionne le micro-onduleur TSUN MX3300D

Le MX3300D est le modèle le plus puissant de la gamme GEN3 de TSUN. Il se démarque par une puissance de conversion de 550 W par entrée pour une puissance de sortie nominale de 3 300 W (et un courant de sortie maximal de 16,5 A).

Ses 6 entrées DC sont réparties sur 3 MPPT (deux entrées par MPPT), ce qui signifie que les panneaux sont gérés par paires : les modules 1 et 2 partagent le premier MPPT, 3 et 4 le second, 5 et 6 le troisième. Cette architecture diffère des modèles à MPPT individuels comme le SOSSEN 2000 ou le TSUN MP3000, où chaque panneau possède son propre suiveur.

Côté performances électriques, il accepte jusqu'à 18 A par MPPT avec une plage de tension MPPT de 16 à 60 V et une tension de démarrage à 22 V. Son rendement maximum de conversion atteint 97,0 % (pour un rendement MPPT nominal de 99,9 %), le tout avec une consommation nocturne inférieure à 50 mW.

Trois MPPT indépendants : comment l'ombrage affecte le MX3300D

Avec trois MPPT gérant chacun une paire de panneaux, il est utile de comprendre précisément l'impact d'un ombrage. Si une cheminée projette son ombre sur un seul panneau d'une paire, les deux panneaux de cette paire voient leur production optimisée ensemble par leur MPPT commun. Les deux autres paires, elles, continuent de produire sans être affectées.

Pour limiter l'impact de l'ombrage, il est recommandé de positionner les panneaux les plus exposés aux ombres portées en paire, afin que les modules touchés partagent le même MPPT et ne pénalisent pas les autres. Cette logique de câblage, simple à mettre en œuvre lors de la pose, permet de tirer le meilleur parti de l'architecture 3 MPPT du MX3300D.

Sur une toiture dégagée, sans ombre portée significative, les six panneaux produisent à plein régime et les trois MPPT fonctionnent en parallèle avec une efficacité maximale.

Suivi de production du TSUN MX3300D, paire par paire

Le Wi-Fi et le Bluetooth sont directement intégrés au boîtier du micro-onduleur : vous n'avez aucune passerelle de communication à acheter ni à câbler en supplément, là où de nombreux systèmes concurrents imposent cet achat additionnel.

Toute la supervision s'effectue directement sur l'application dédiée TSUN SMART (disponible sur iOS et Android). Cette interface intuitive vous permet de suivre votre production en temps réel, de consulter l'historique et de vérifier l'état de l'appareil à tout moment. Grâce au suivi par paire de panneaux, TSUN SMART vous aide à détecter immédiatement si une paire produit moins que les autres, le tout à distance et sans monter sur le toit.

Compatibilité du MX3300D : panneaux, accessoires et batterie

Le TSUN MX3300D accepte de un à six panneaux photovoltaïques dans la plage de puissance recommandée de 400 à 700 W et au-delà. Il convient particulièrement aux panneaux monocristallins de haute puissance. Vous n'êtes pas obligé de câbler les six entrées dès le départ : il est tout à fait possible de démarrer avec deux ou quatre panneaux et de compléter l'installation ultérieurement, dans la limite de six modules.

Retrouvez les accessoires compatibles dans la catégorie matériel solaire. Pour stocker l'électricité produite en journée et la consommer le soir, le micro-onduleur s'associe à une batterie solaire. Pour une installation complète prête à poser, consultez les kits solaires en autoconsommation.

Fiabilité et garantie du micro-onduleur TSUN MX3300D

La garantie constructeur est de 12 ans, extensible à 25 ans en option. L'absence de ventilateur, le boîtier IP67 et la construction par coulée sous pression contribuent à une durée de vie longue en conditions extérieures, sans entretien particulier.

L'architecture par micro-onduleur apporte également une sécurité de fonctionnement appréciable : en cas de défaillance du MX3300D, seuls les six panneaux qu'il pilote sont concernés. Le reste de votre installation, composé d'autres micro-onduleurs, continue de produire normalement. Sur un onduleur central, la même panne arrêterait l'ensemble du système.

Questions fréquentes sur le micro-onduleur TSUN MX3300D

Combien de panneaux puis-je raccorder ?

De un à six panneaux, dans la plage de puissance recommandée de 400 à 700 W et au-delà. Le micro-onduleur dispose de trois MPPT gérant chacun deux panneaux (une paire). Vous pouvez démarrer avec deux ou quatre panneaux et compléter ultérieurement.

Le MX3300D a 3 MPPT ou 6 MPPT ?

Il dispose de 3 MPPT pour 6 entrées DC. Chaque MPPT gère une paire de deux panneaux. Contrairement aux modèles à MPPT individuels (comme le SOSSEN 2000 ou le TSUN MX3000D), les panneaux sont optimisés deux par deux. Pour maximiser les bénéfices, il est conseillé de regrouper par paire les panneaux susceptibles d'être ombragés ensemble.

Quelle différence avec un onduleur central ?

Un onduleur central gère tous les panneaux en série : le module le plus faible pénalise la chaîne entière et une panne stoppe toute la production. Le TSUN MX3300D pilote les panneaux par paires via trois MPPT séparés. Une panne n'affecte qu'une partie de l'installation, et l'ombrage d'une paire ne ralentit pas les deux autres.

Faut-il une passerelle Wi-Fi pour suivre la production ?

Non. Le Wi-Fi et le Bluetooth sont intégrés directement au boîtier. La connexion à l'application mobile TSUN SMART se fait sans matériel additionnel à acheter.

Quelle est la garantie ?

La garantie constructeur est de 12 ans, extensible à 25 ans en option.

Est-il compatible avec des panneaux de 600 W ?

Oui. Le MX3300D est conçu pour les panneaux de 400 à 700 W et au-delà. Il accepte un courant d'entrée jusqu'à 18 A par MPPT, ce qui le rend compatible avec les modules à haute puissance comme le MK-SUN 600Wc.
