Coffret de protection AC monophasé 3kW ECO
Coffret de protection AC monophasé 3kW ECO
Coffret de protection AC monophasé 3kW ECO

Coffret de protection AC monophasé 3kW ECO sans compteur de production

  • Coffret de protection AC monophasé 3kW ECO
  • Coffret de protection AC monophasé 3kW ECO
  • Coffret de protection AC monophasé 3kW ECO
Coffret de protection AC monophasé 3kW ECO
en stock
Livraison à la poste, en relais Pickup & consignes Pickup Station (1 à 3 semaines)
140 €
Quantité
Nos facilités de paiements :

Simple.

Instant.

Secured.

Younited, it's never been easier
to pay in several times.

Have a question? Visit our  dedicated page

Cartes Bancaires Visa Mastercard

Buy today and start paying
dans 30 jours seulement !

Un crédit vous engage et doit
être remboursé. Vérifiez vos
capacités de remboursement
avant de vous engager.

Description de votre Coffret de protection AC monophasé 3kW ECO

MADEnR

Coffret de protection AC MadENR (marque Française) avec disjoncteur et parafoudre pour raccorder en toute sécurité votre kit solaire autoconsommation.

Description

Coffret de protection AC MadENR (marque Française) avec disjoncteur et parafoudre pour raccorder en toute sécurité votre kit solaire autoconsommation.

Schéma électrique :

Schéma électrique coffret de protection AC Schéma électrique coffret AC 3kw kit solaire autoconsommation

Description du coffret :

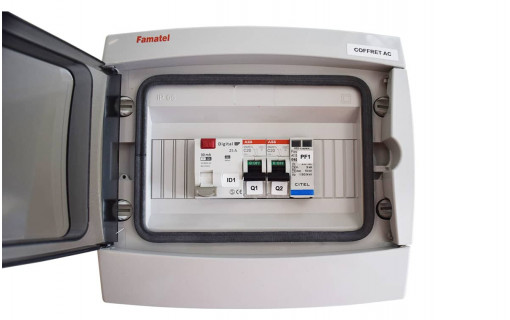

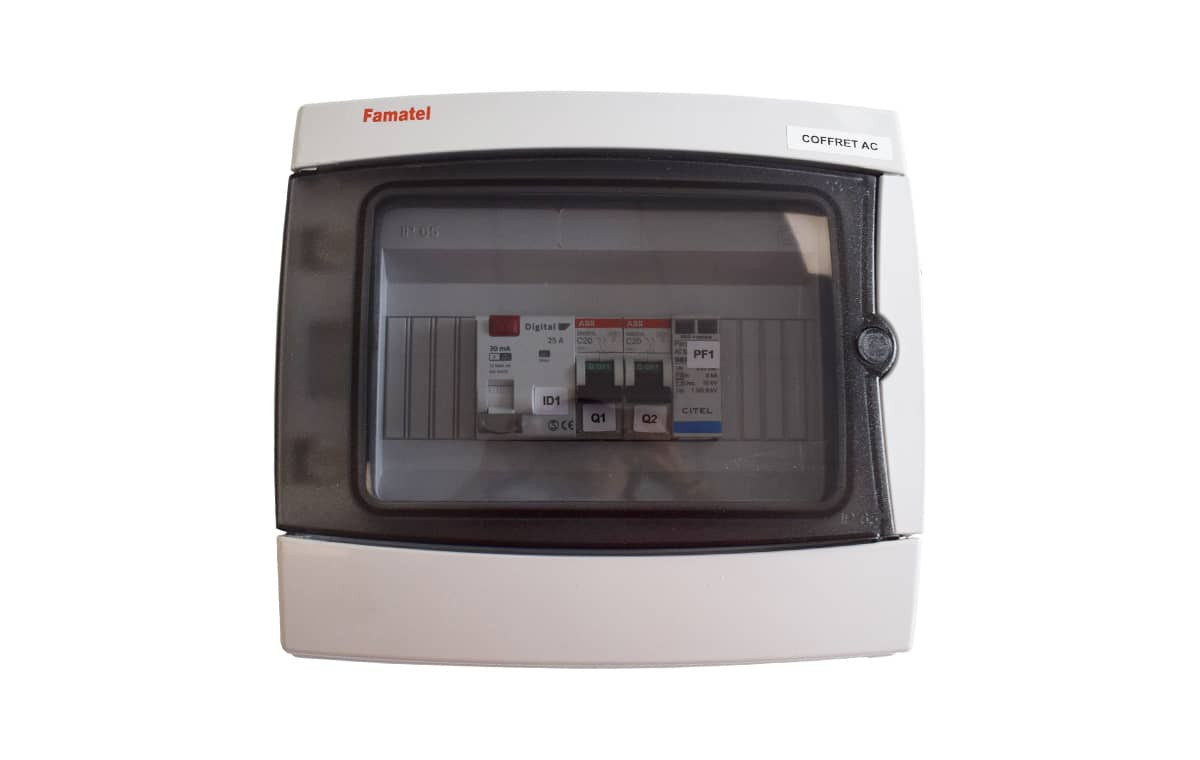

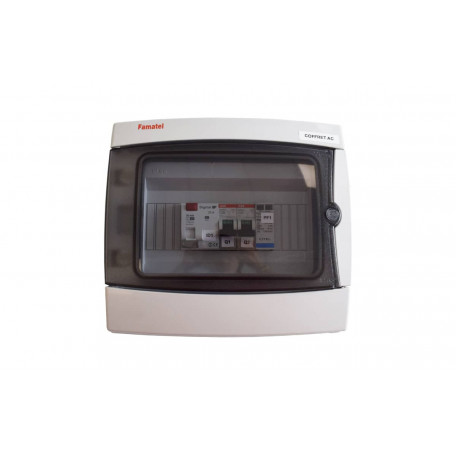

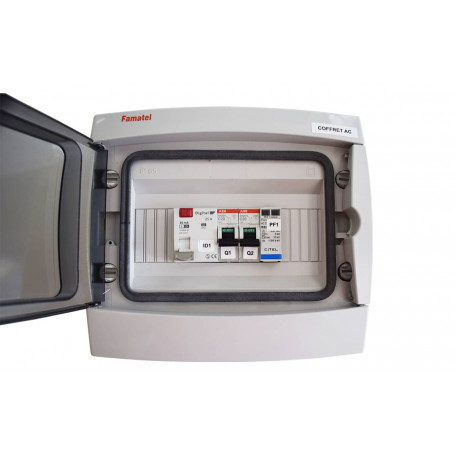

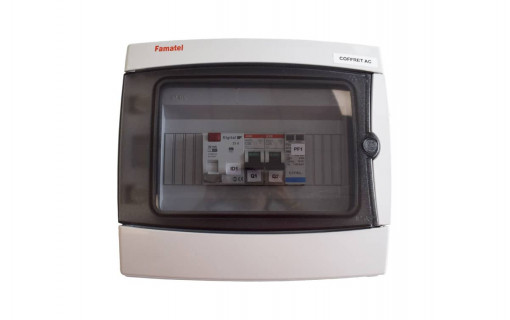

Coffret 8 modules IP65 – IK07 avec porte transparente en matière plastique ABS(anti-UV)

Protection :
Disjoncteur 1P+N 20A, courbe C Icc 4,5kA + inter-différentiel 2p
25A 30Ma, Type AI immunisé (dénomination propre à General Electrics et qui signifie HI ou HPI pour haute immunité)

Protection du parafoudre :
Disjoncteur 1P+N 20A, Courbe Icc 4,5kA

Caractéristiques du parafoudre :
Parafoudre Type II Uni + Neutre débrochable In 20kA, Imax 40kA, Régime de neutre TT – TNS, conforme NF EN 61 643-11

Caractéristiques générales:

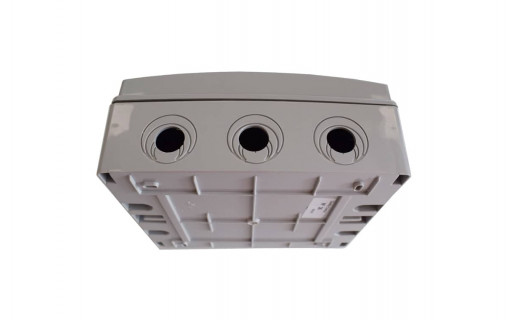

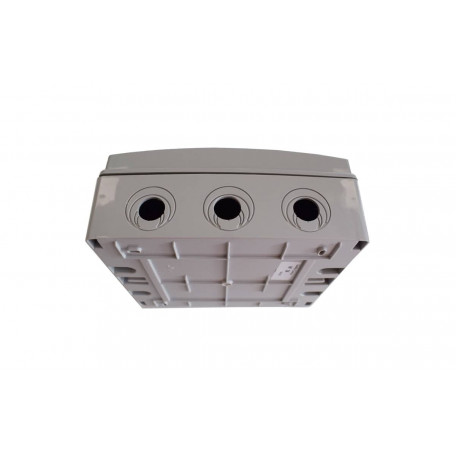

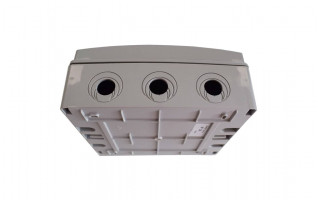

Câblage de l'ensemble en HO7VK / Raccordement direct, borniers IP2X clipsables en position haute et basse, ensemble presse-étoupes, fourniture du schéma électrique, conforme norme NFC-15-100 / UTE C15-712-1 (appliquée au 01/01/2011)
Dimensions : 190 x 196 x 116 mm, poids +/- 1,455kg Contrôle qualité et colisage en carton individuel

COMPTEUR DE PRODUCTION câblé dans le coffret :

Caractéristiques techniques :
Tension de référence : 230 V (+/-15 %)
Courant de démarrage : 20 mAImax : 32A
Consommation : 0,4 W
Température de fonctionnement : - 20 à + 65 °C
Sortie impulsion SO : 1000 Imp/kWh 18 à 27 VccI max : 27 mA

Précision et conformité :
Classe 1
IEC 61036

Affichage :
LCD : 7 digits dont deux décimales.
Diode : La diode indique la consommation d'énergie. Plus elle clignote rapidement plus il y a de production.

Branchement :

Schema branchement coffret AC 3KW APS

1 : entrée phase

3 : sortie phase

4 : entrée neutre

6 : sortie neutre

20 : sortie impulsions +

21 : sortie impulsions -

La sortie d'impulsion n'est pas branchée dans la plupart des applications. Elle sert à télérelever le compteur à l'aide d'une carte d'acquisition.

Dimensions :

Dimensions coffret de protection AC 3KW APS kit solaire

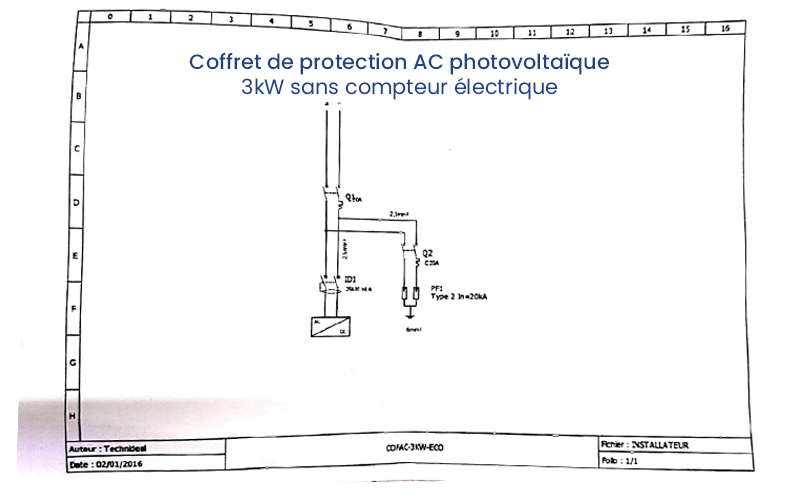

Schéma électrique du coffret :

Schema coffret de protection AC 3kW ECO

Caractéristiques techniques

Poids (en kg) : 3

Avec Mon Kit Solaire, c’est la garantie de bénéficier d’un service de qualité de A à Z !

Opter pour Mon Kit Solaire c’est la garantie de faire des économies et d’avoir un projet adapté à vos besoins. Nous vous accompagnons durant toutes les étapes de votre futur projet et garantissons le choix d’un matériel et d’un service de qualité.

Pourquoi nous choisir ?
Avis clients
Voir l'attestation de confiance
  • Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter nos CGU.
  • Aucune contrepartie n'a été fournie en échange des avis
  • Les avis sont publiés et conservés pendant une durée de cinq ans
  • Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
  • Les motifs de suppression des avis sont disponibles ici.

5 /5

Calculé à partir de 2 avis client(s)

  • 1
    0
  • 2
    0
  • 3
    0
  • 4
    0
  • 5
    2
Trier l'affichage des avis :

Xavier C. publié le 06/11/2023 suite à une commande du 22/09/2023

5/5

Bon produit.

Cet avis vous a-t-il été utile ? Oui 0 Non 0

Pierre R. publié le 02/09/2023 suite à une commande du 07/07/2023

5/5

Bon produit. Très complet

Cet avis vous a-t-il été utile ? Oui 0 Non 0

×

Questions/Réponses (1)

BALAGUÉ

2023-06-21 17:35:08

Bonjour, est-ce que je peux brancher sur ce coffret 8 panneaux de 420 w soit un total de 3,36 kilowatt? La limite de 3 kW est-elle stricte?
Merci. David.

Valentin de Mon Kit Solaire

Bonjour,


Ce coffret de protection à la capacité d'encaisser une puissance maximum de 4.5kw. Vous pouvez donc brancher 8 panneaux de 420 Wc, car la limite de ce coffret est de 4,5kw.
