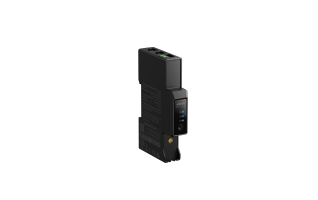

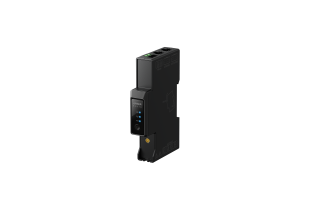

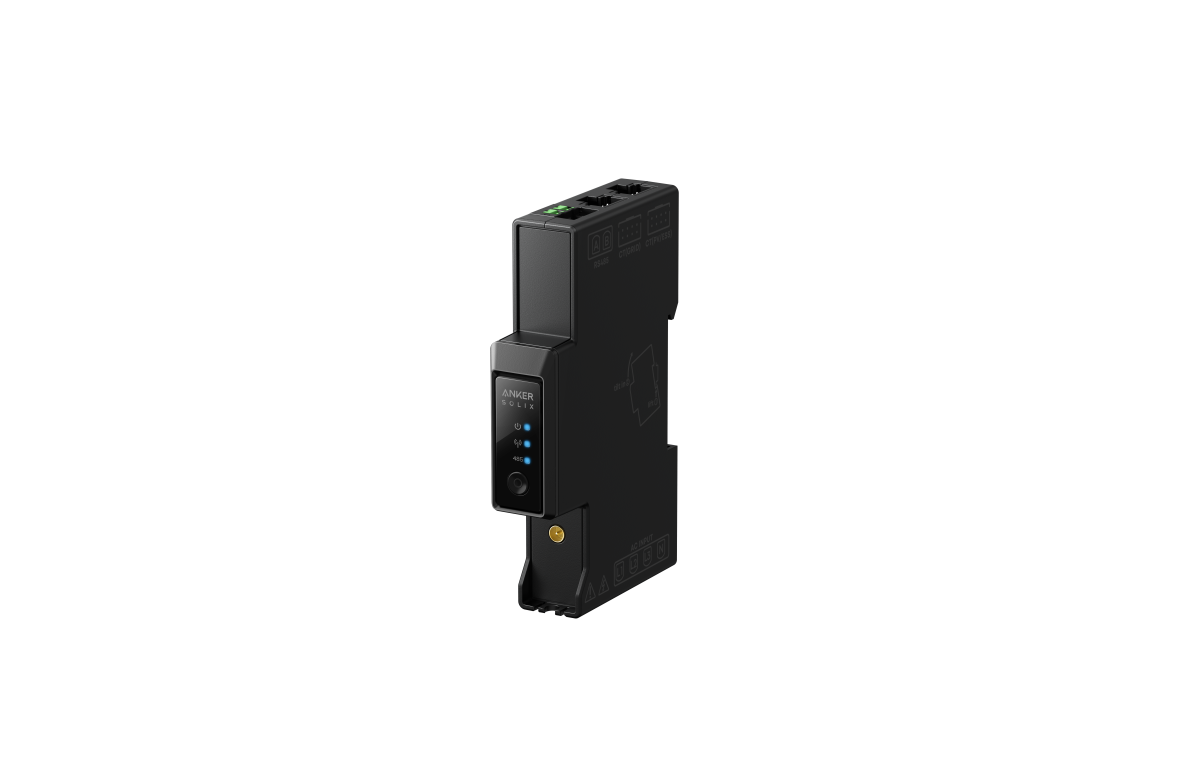

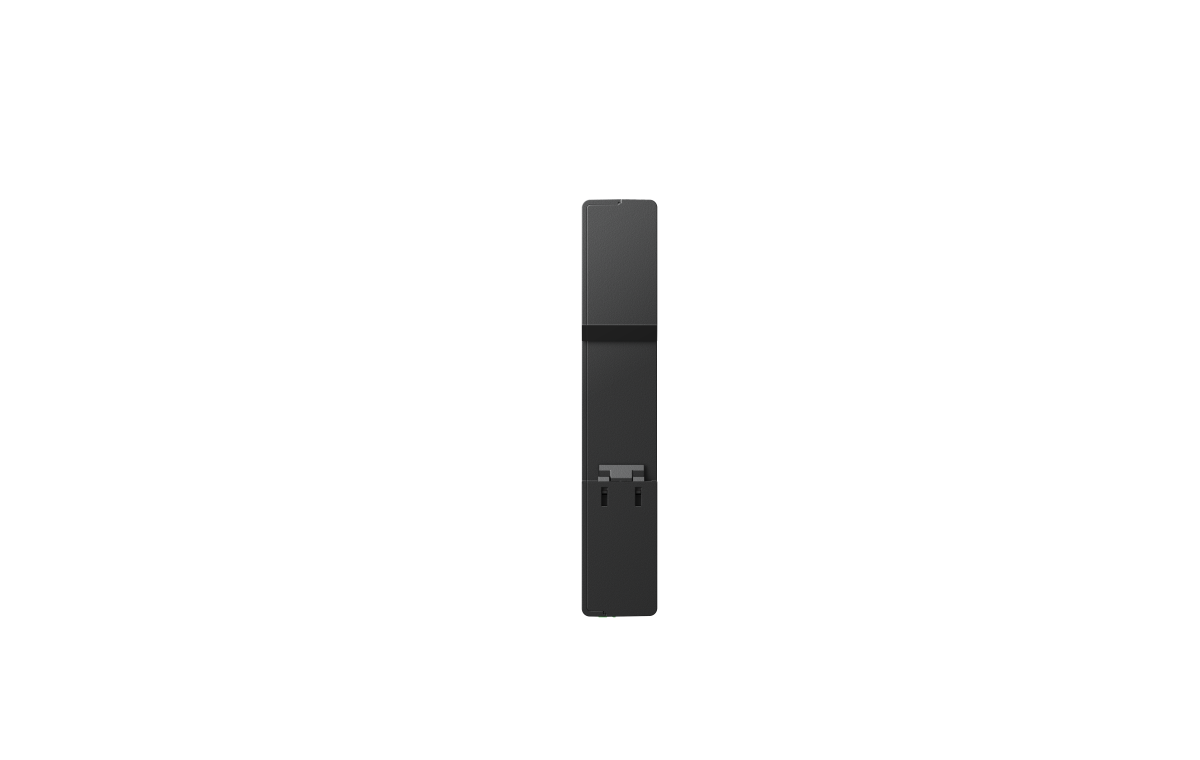

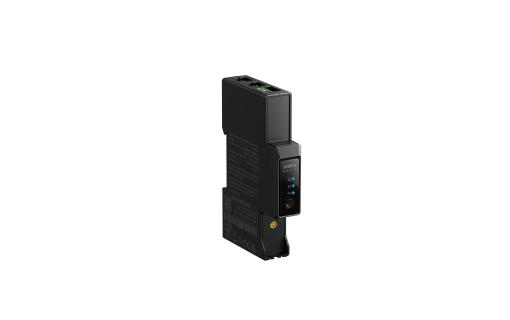

Compteur intelligent Anker SOLIX Gen 2 - Monophasé

Description

Rôle du Compteur Intelligent Anker SOLIX Gen 2 dans votre installation

Votre batterie Anker SOLIX Solarbank MAX AC produit ses meilleures performances lorsqu'elle sait, à chaque instant, combien de watts votre installation solaire produit et combien votre foyer en consomme. Sans cette information, elle fonctionne en mode programmé : vous définissez des plages horaires ou des tarifs (heures creuses, EDF Tempo), et la batterie charge ou décharge selon ce calendrier. Utile, mais statique.

Le Compteur intelligent Anker SOLIX Gen 2 change cette logique. Installé dans votre tableau électrique principal sur le rail DIN (rail de fixation standard 35 mm), il mesure en continu les flux sur le câble d'arrivée via une pince ampèremétrique CT (Current Transformer, capteur clipsable à noyau fendu). Ces mesures sont transmises à votre batterie Anker SOLIX en moins de 3 secondes. La batterie ajuste immédiatement sa charge ou sa décharge en fonction du surplus réellement disponible, sans aucune intervention de votre part.

Ce smart meter va plus loin que la simple captation du surplus. Sa conception à double point de mesure permet de surveiller simultanément le circuit principal du foyer et un système photovoltaïque de toiture existant (nécessite un deuxième câble CT, vendu séparément). Les propriétaires qui ont déjà des panneaux sur leur toit et qui ajoutent une batterie Anker SOLIX peuvent ainsi piloter l'ensemble depuis une seule plateforme de gestion, l'application Anker SOLIX.

Deux profils sont concernés. Les propriétaires d'une batterie Anker SOLIX déjà installée qui fonctionnent en mode programmé et veulent passer à la captation dynamique du surplus. Et les nouveaux acheteurs qui montent leur système Anker SOLIX complet et souhaitent activer le mode autoconsommation intelligente dès la mise en service.

Le terme compteur intelligent et son équivalent anglais smart meter désignent le même équipement. Les deux coexistent dans les fiches techniques et les recherches des utilisateurs : vous les trouverez indistinctement sur la page produit Anker et dans la documentation de l'application SOLIX.

Comment fonctionne le Compteur intelligent Anker SOLIX Gen 2

La chaîne de fonctionnement repose sur une mesure physique du courant sur le câble de phase et une transmission sans fil vers la batterie. Voici le déroulé, tel qu'un électricien qualifié l'exécute :

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement et retrait de la plaque frontale.

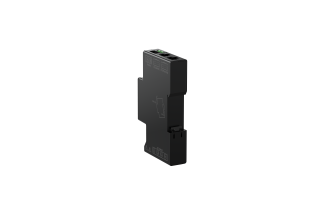

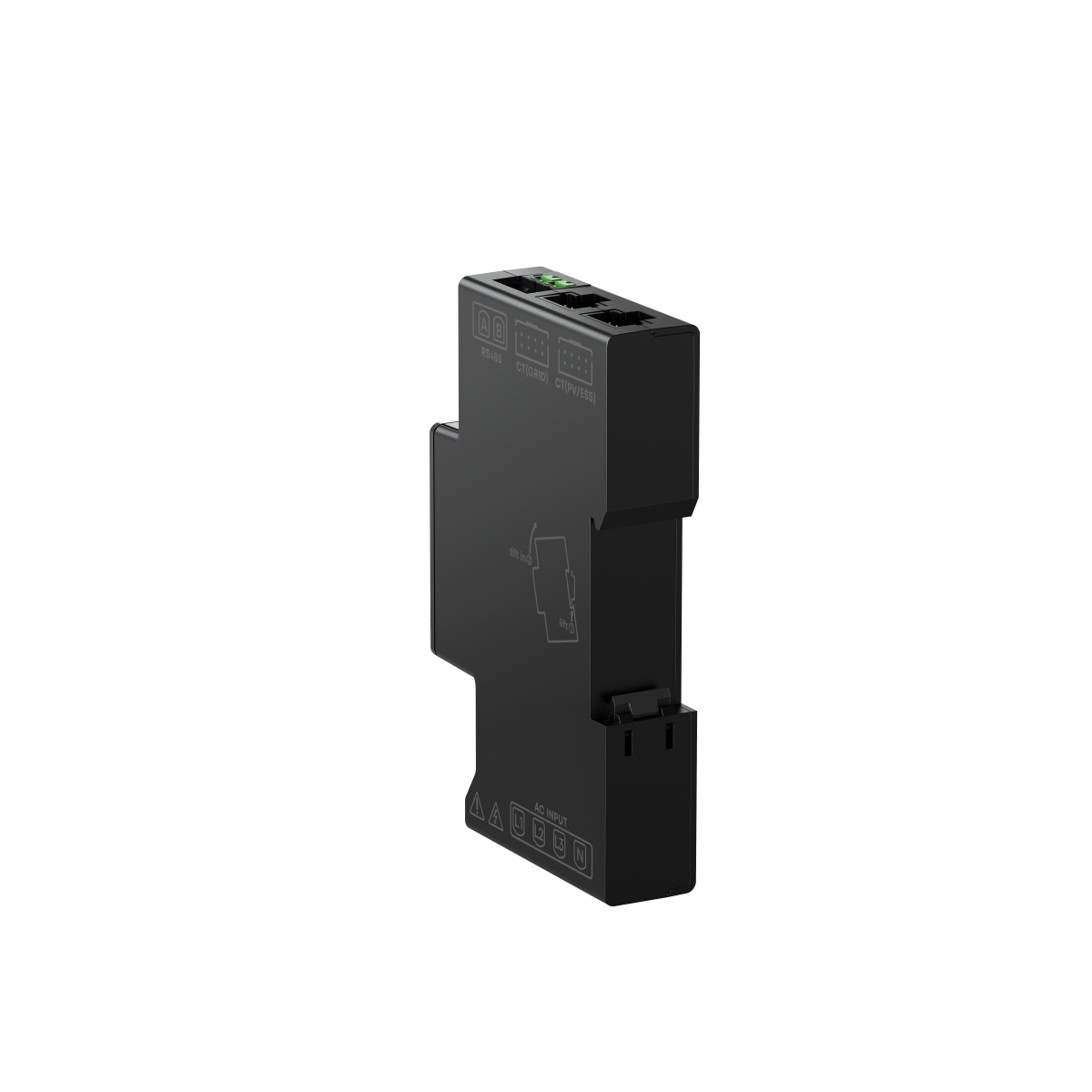

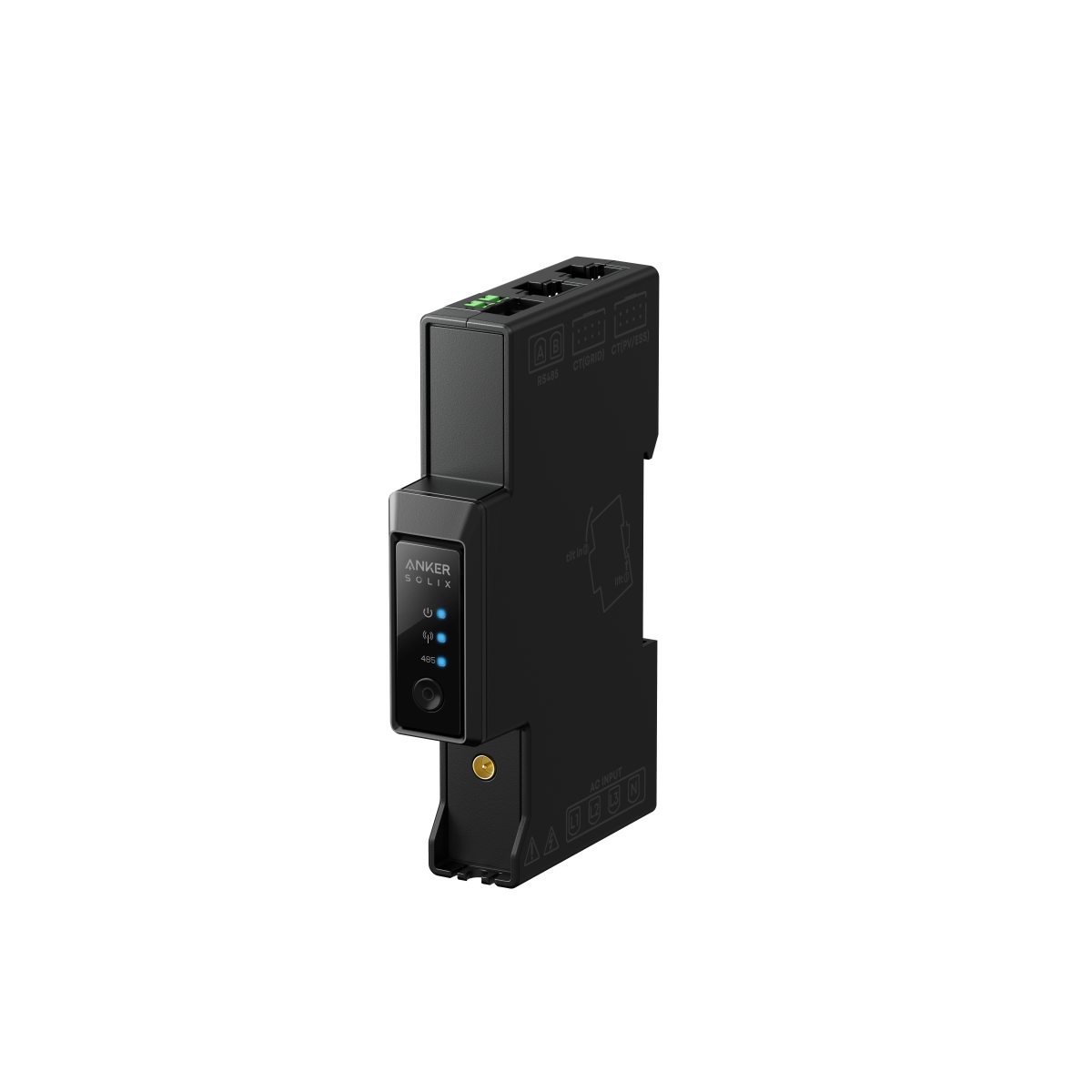

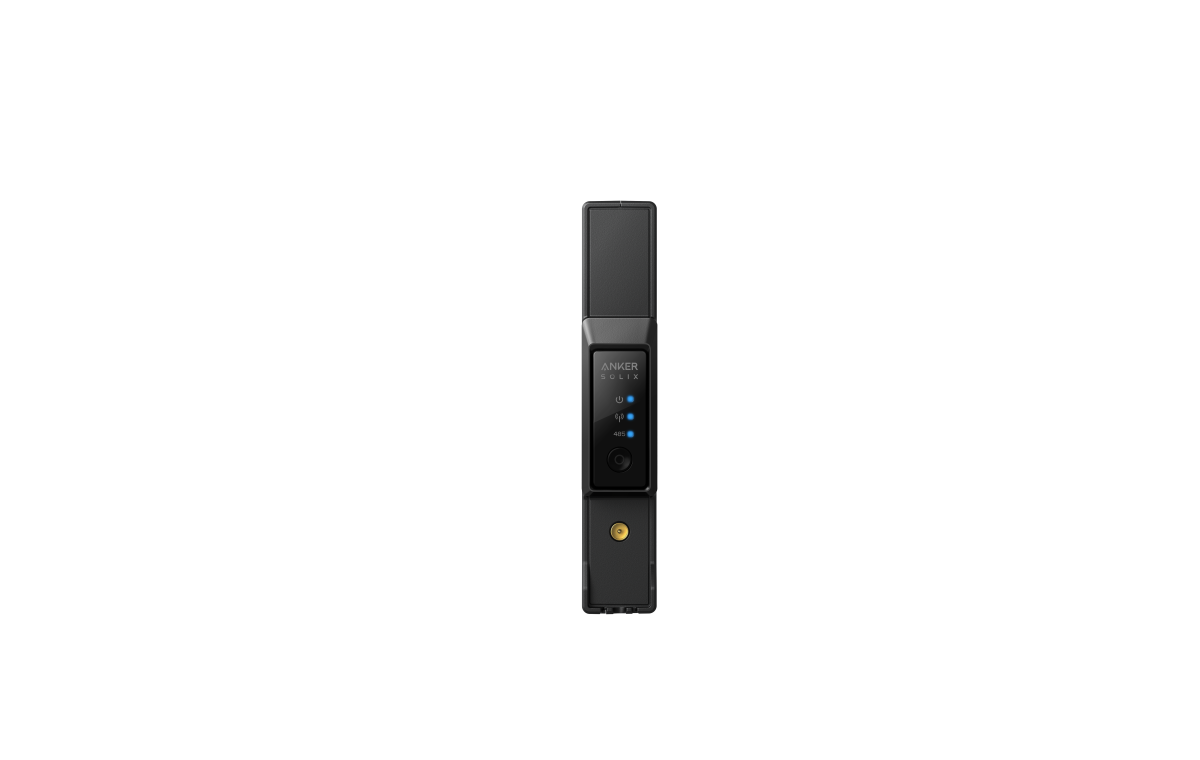

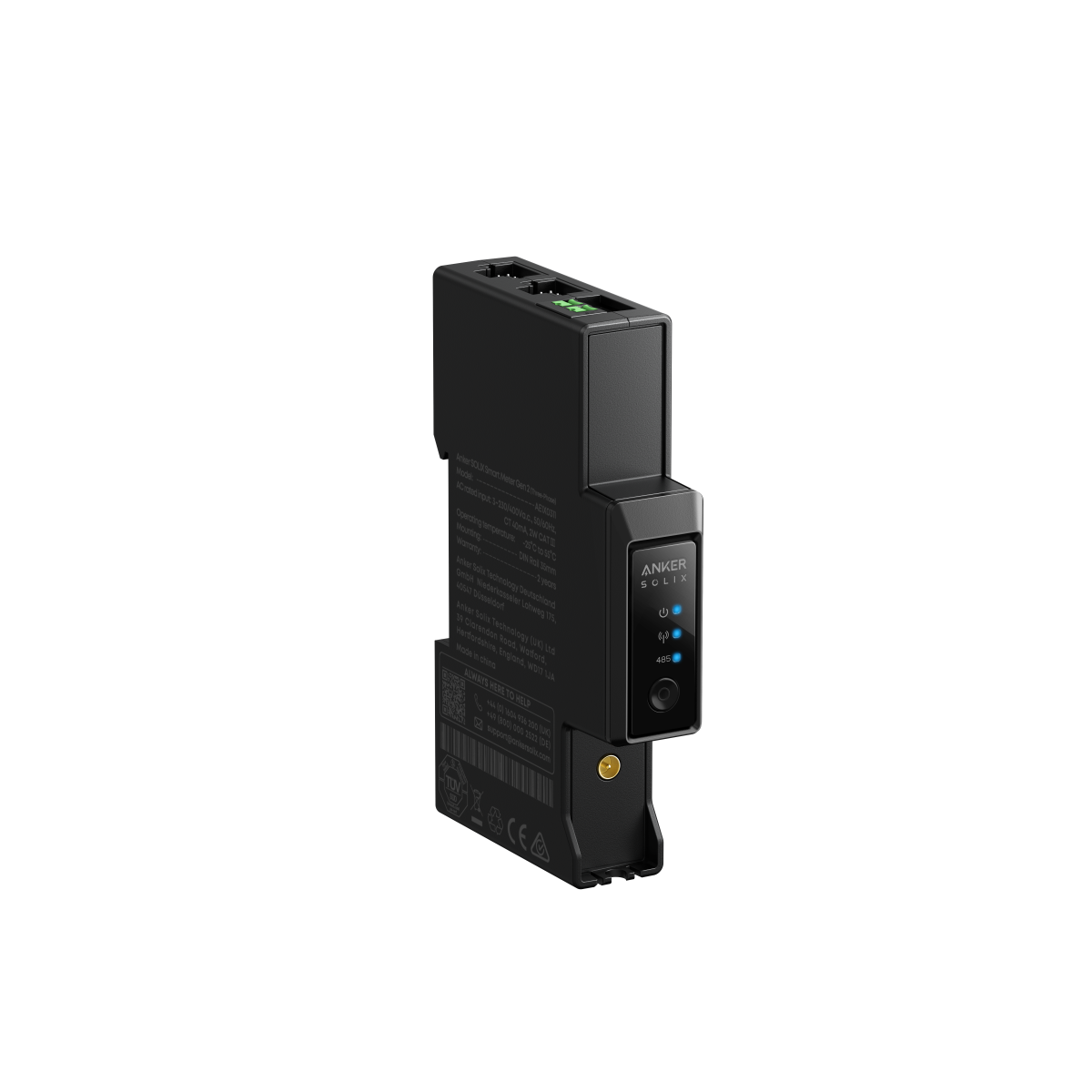

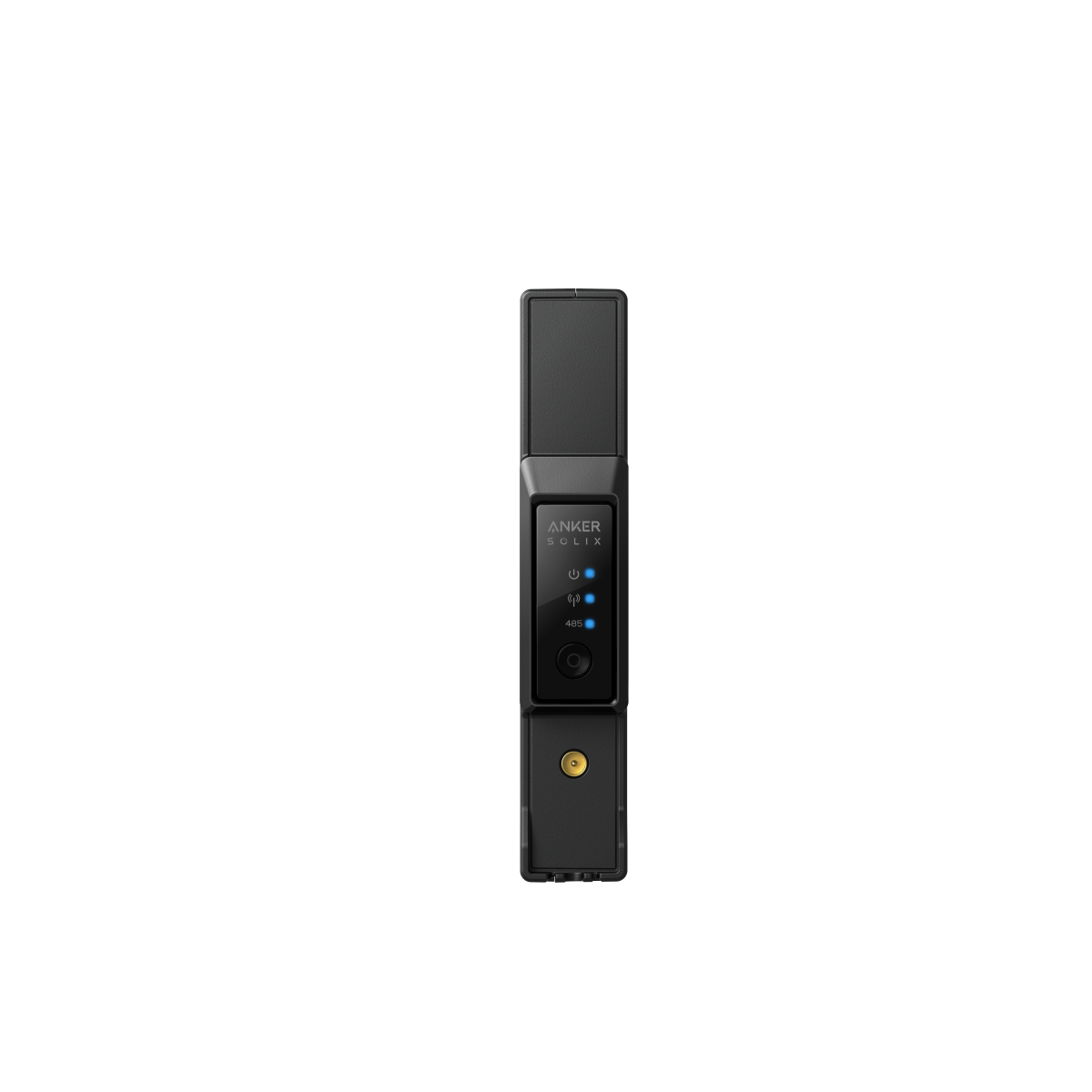

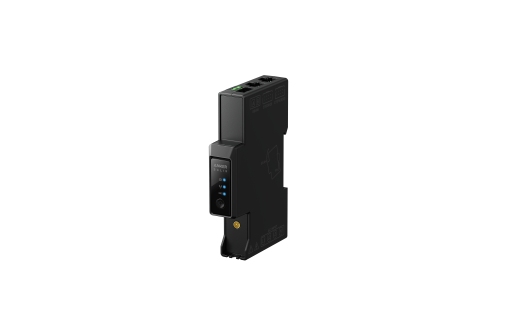

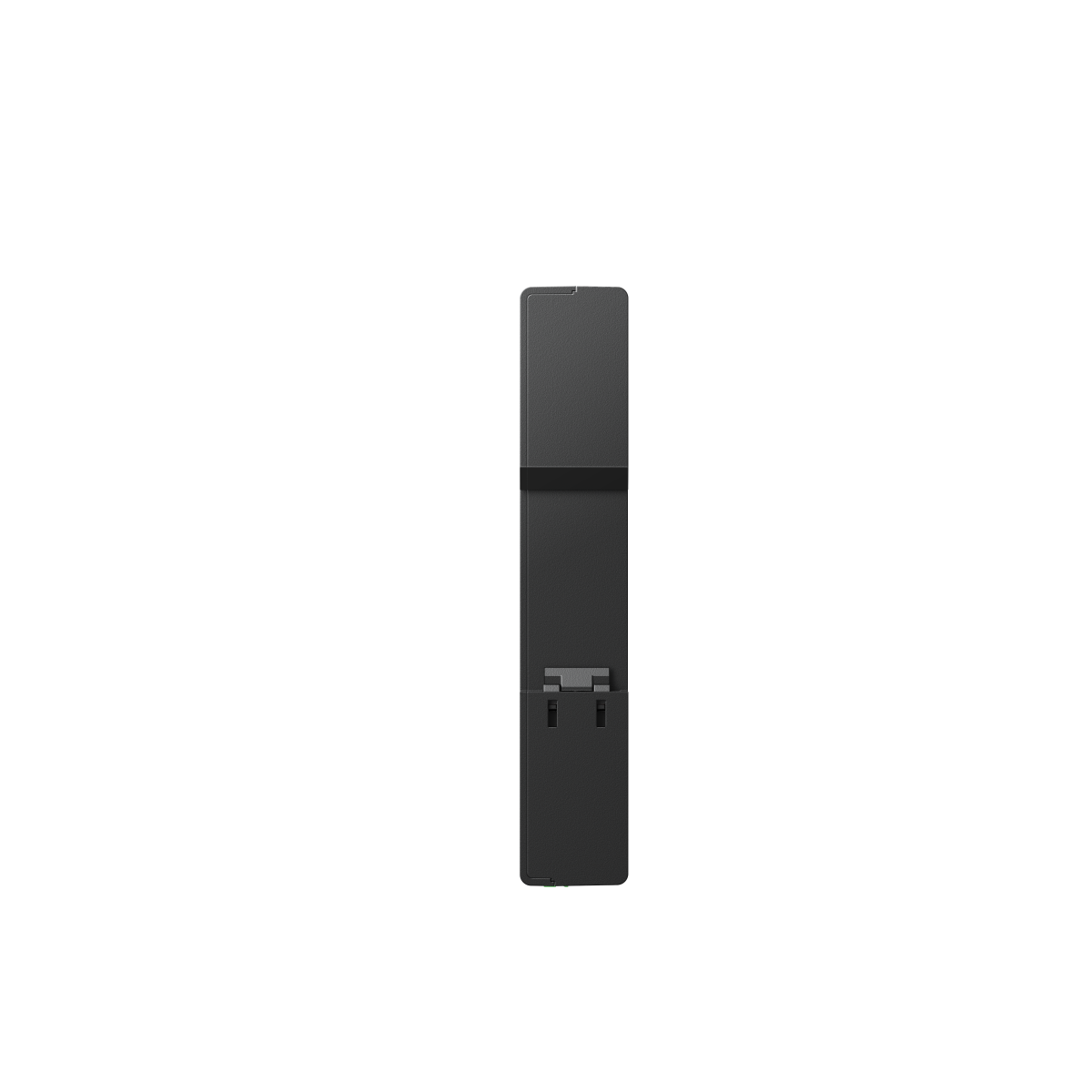

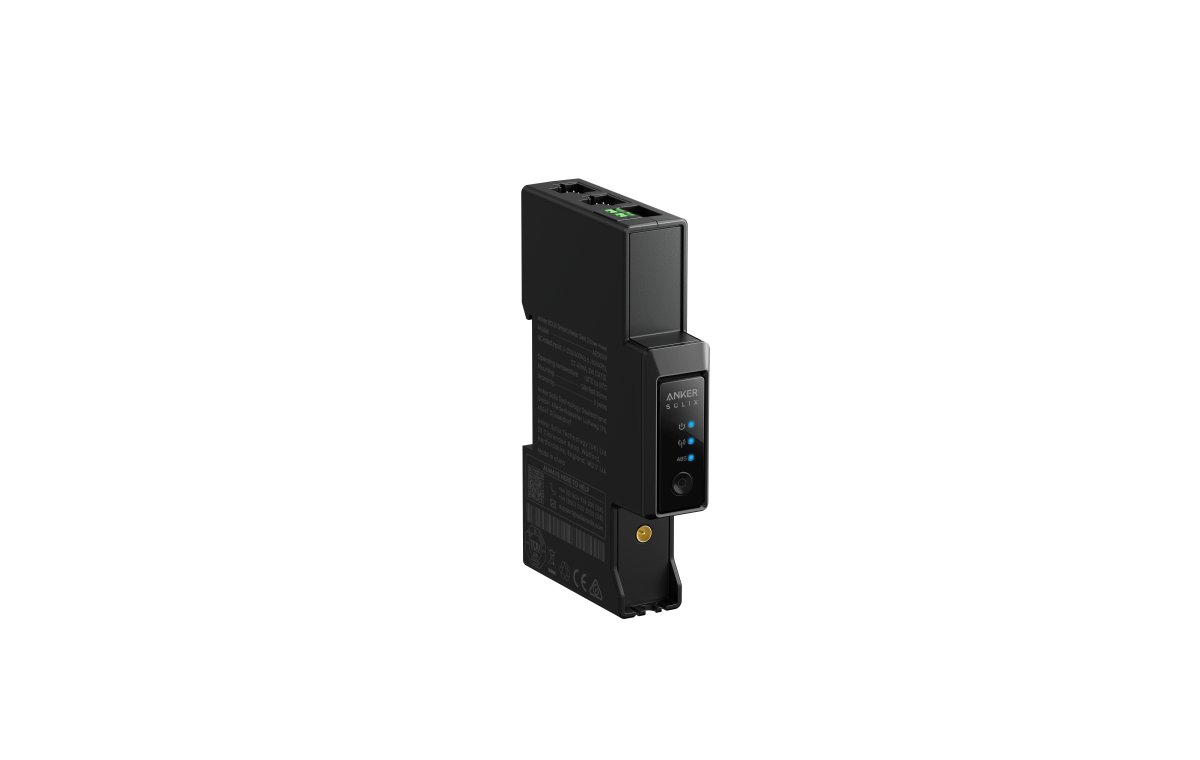

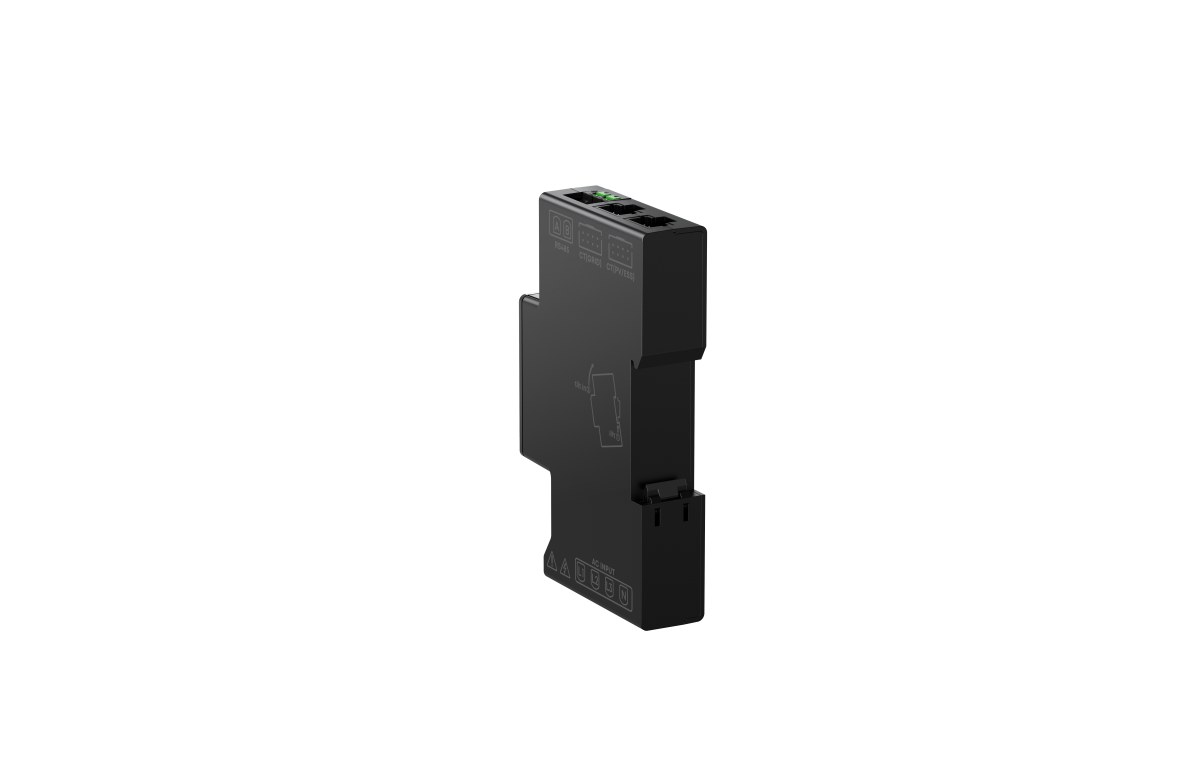

2. Insertion du compteur dans le rail DIN du tableau de répartition (encliquetage par le clip arrière). Le boîtier de 19 mm de large ne mobilise qu'1 module sur le rail.

3. Raccordement du câble de phase et du neutre aux bornes du compteur.

4. Ouverture de la pince CT fournie (63 A), clipsage sur le câble de phase en sortie du disjoncteur de branchement. La flèche directionnelle de la pince doit pointer du réseau vers la charge. Si votre abonnement dépasse 63 A, la pince 120 A est disponible séparément.

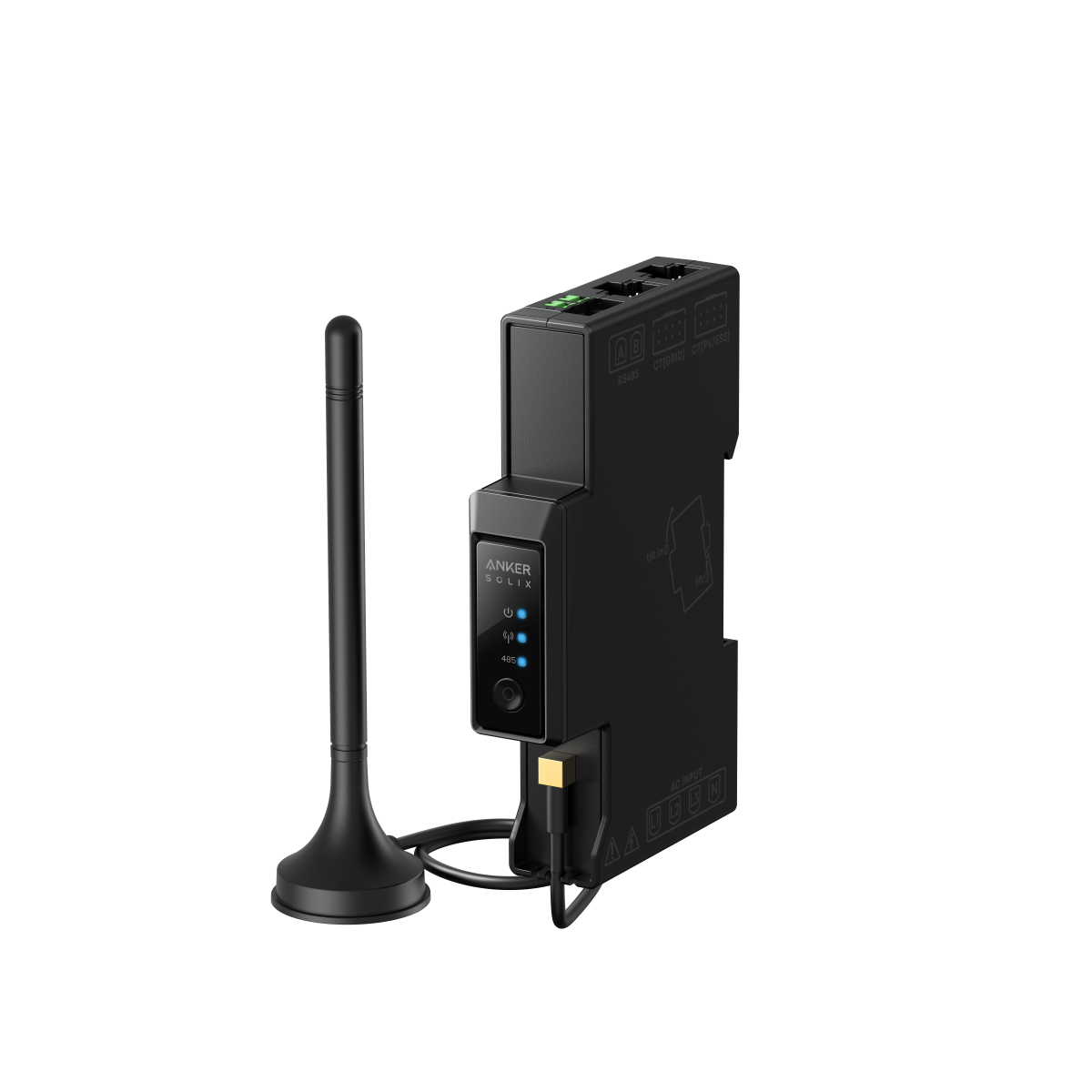

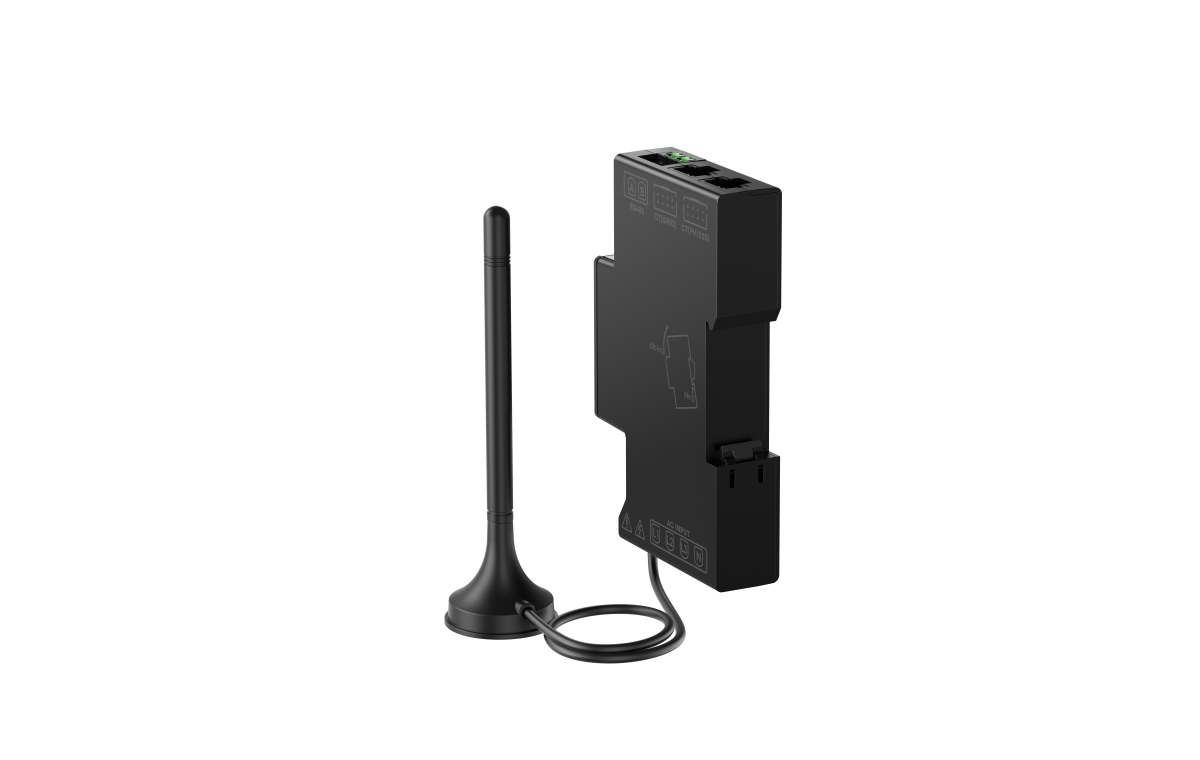

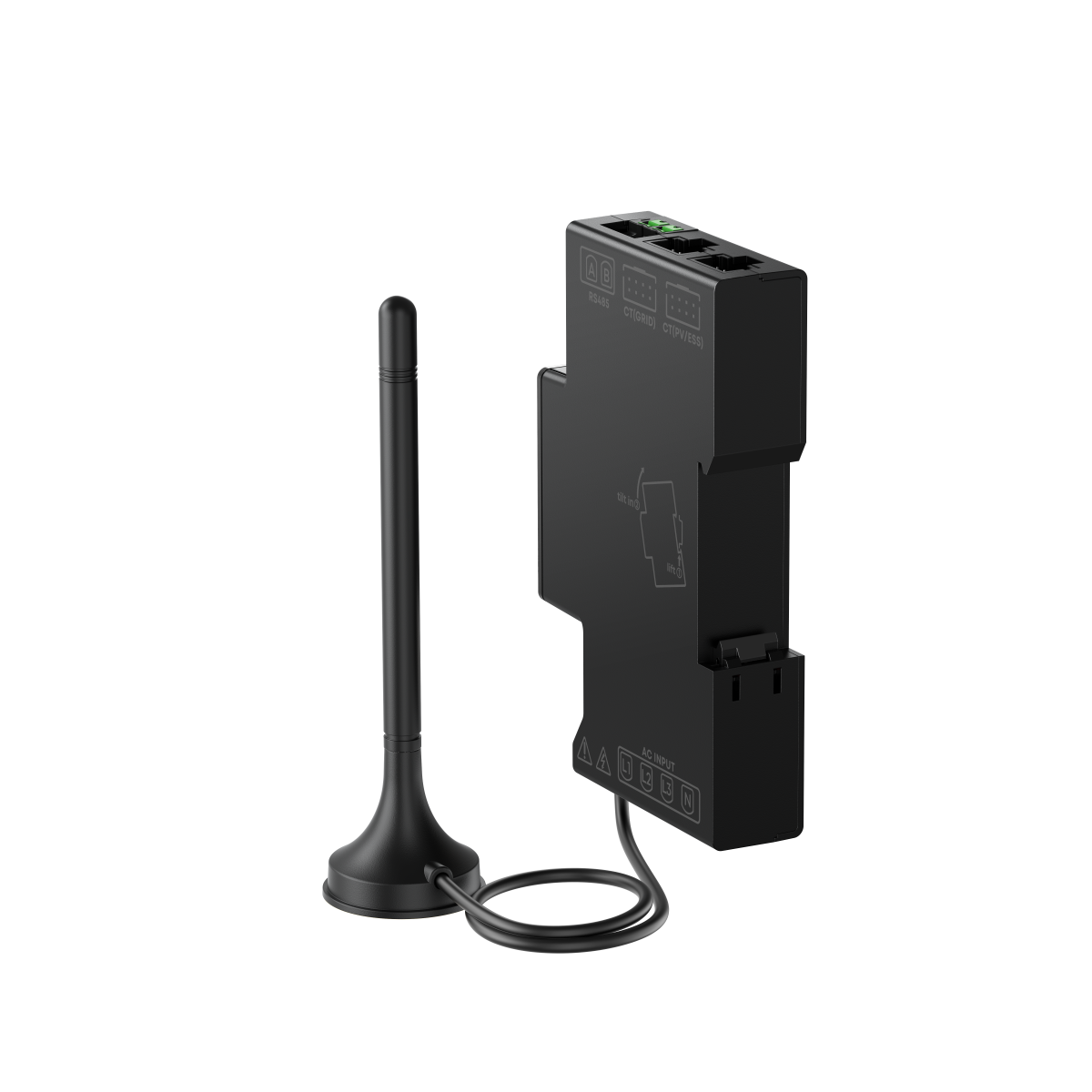

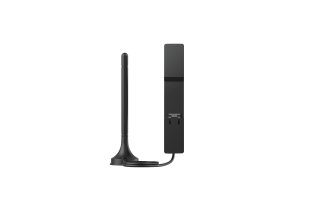

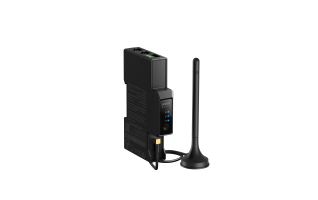

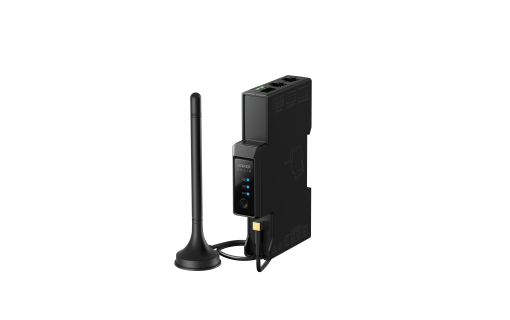

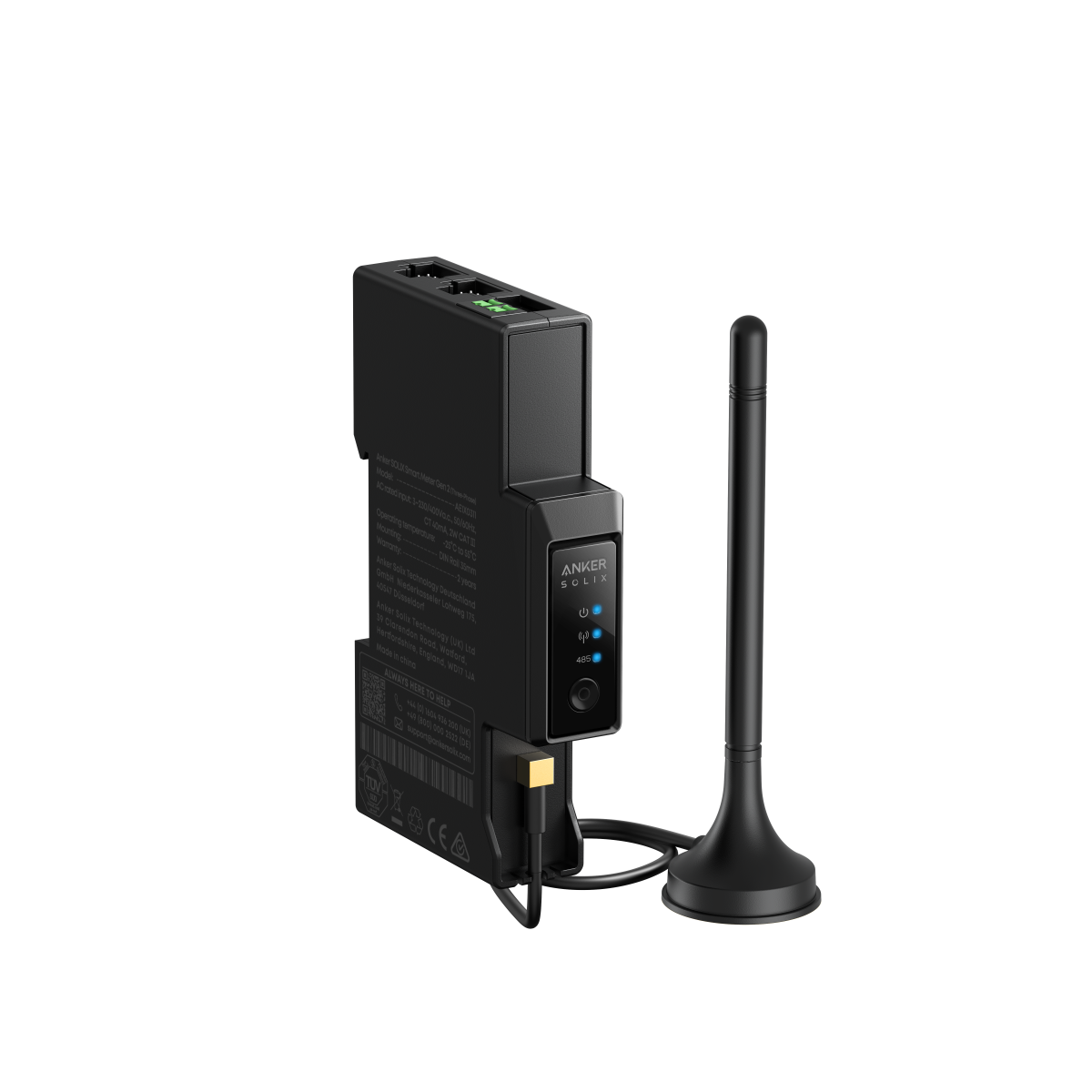

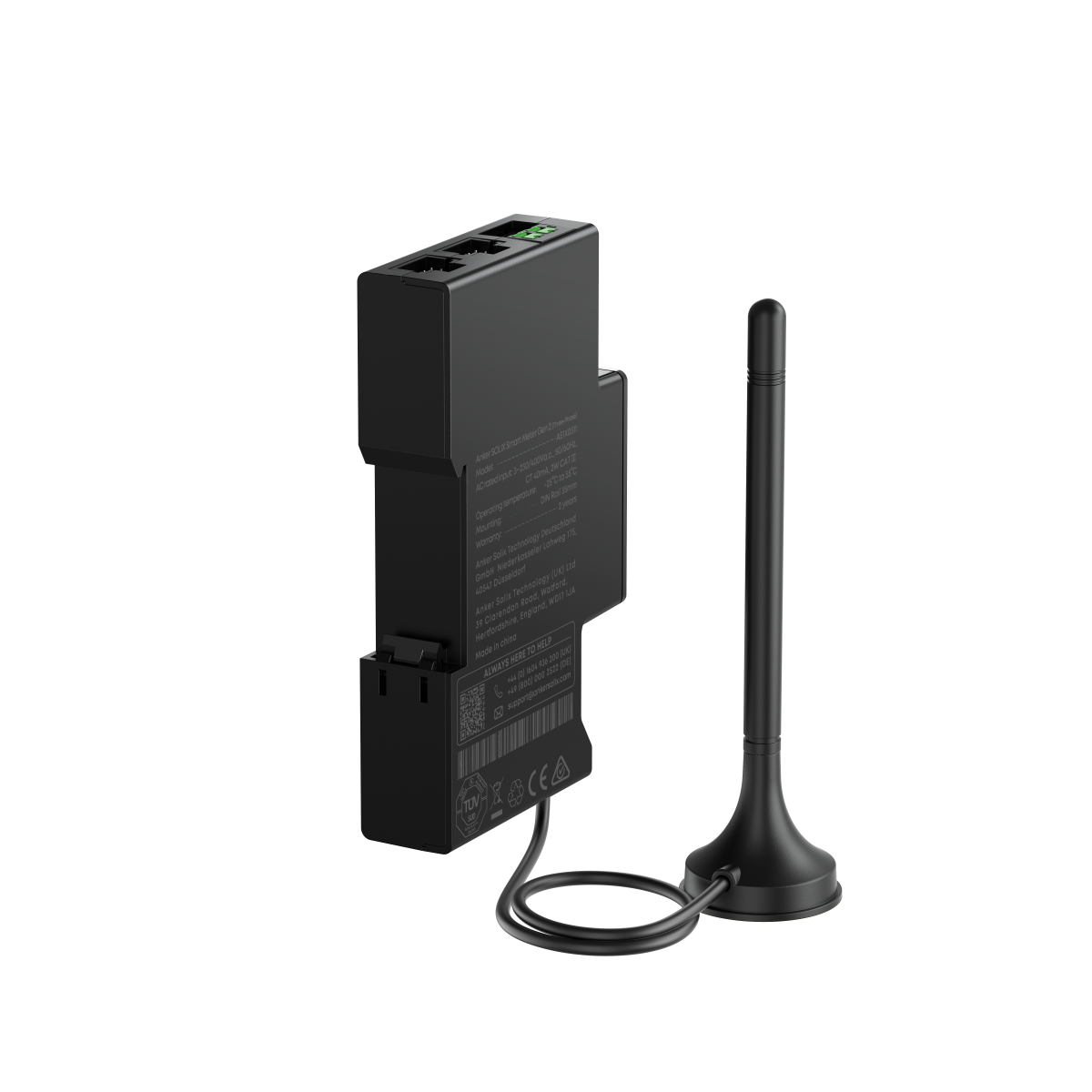

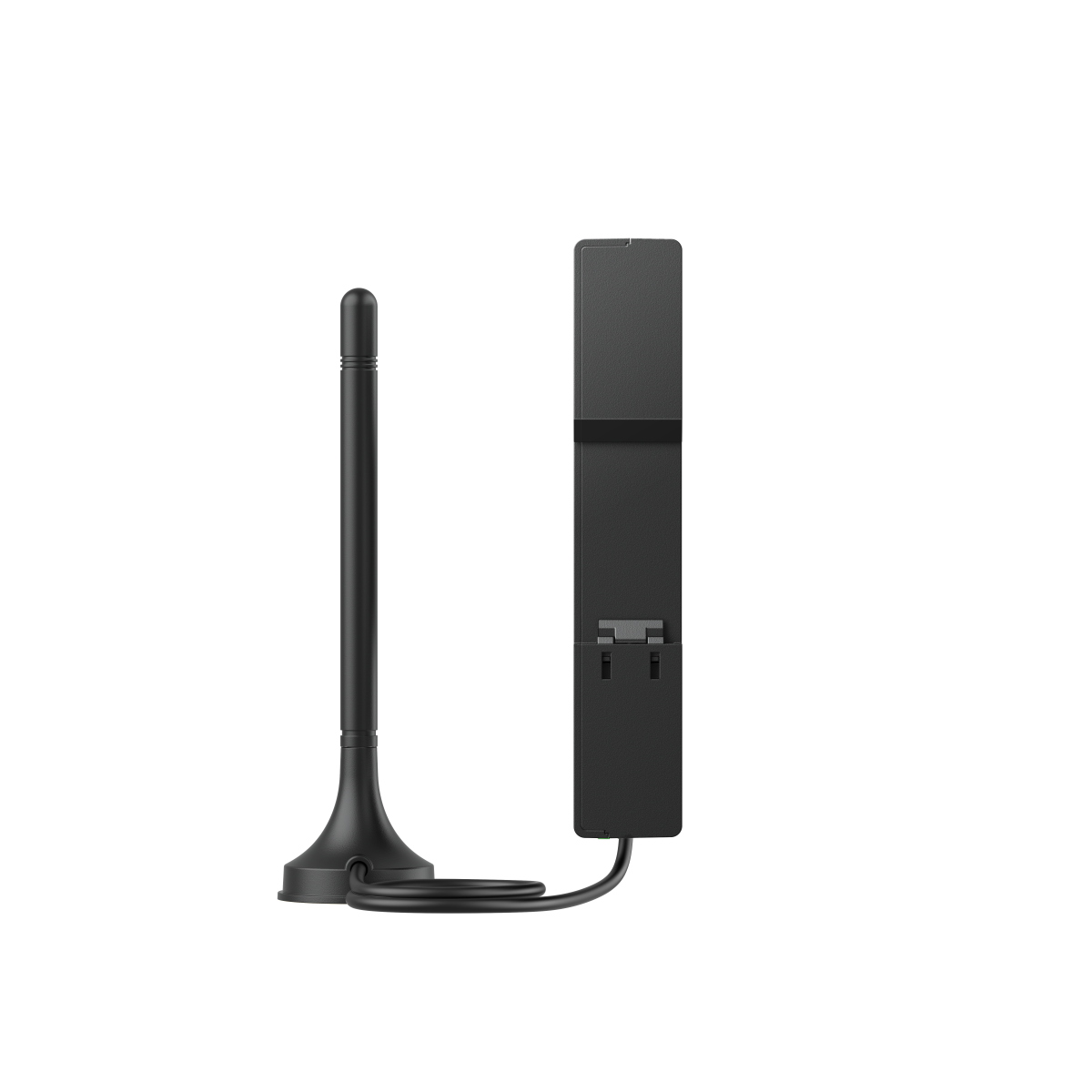

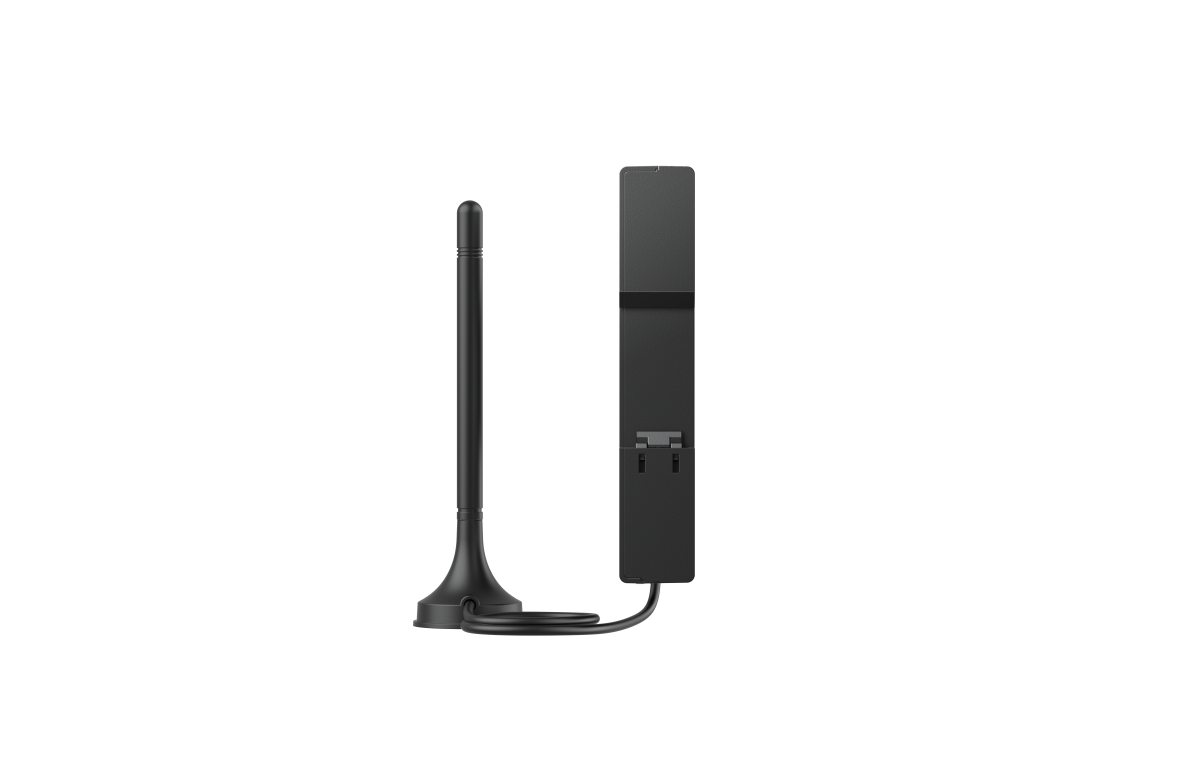

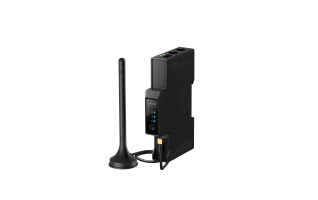

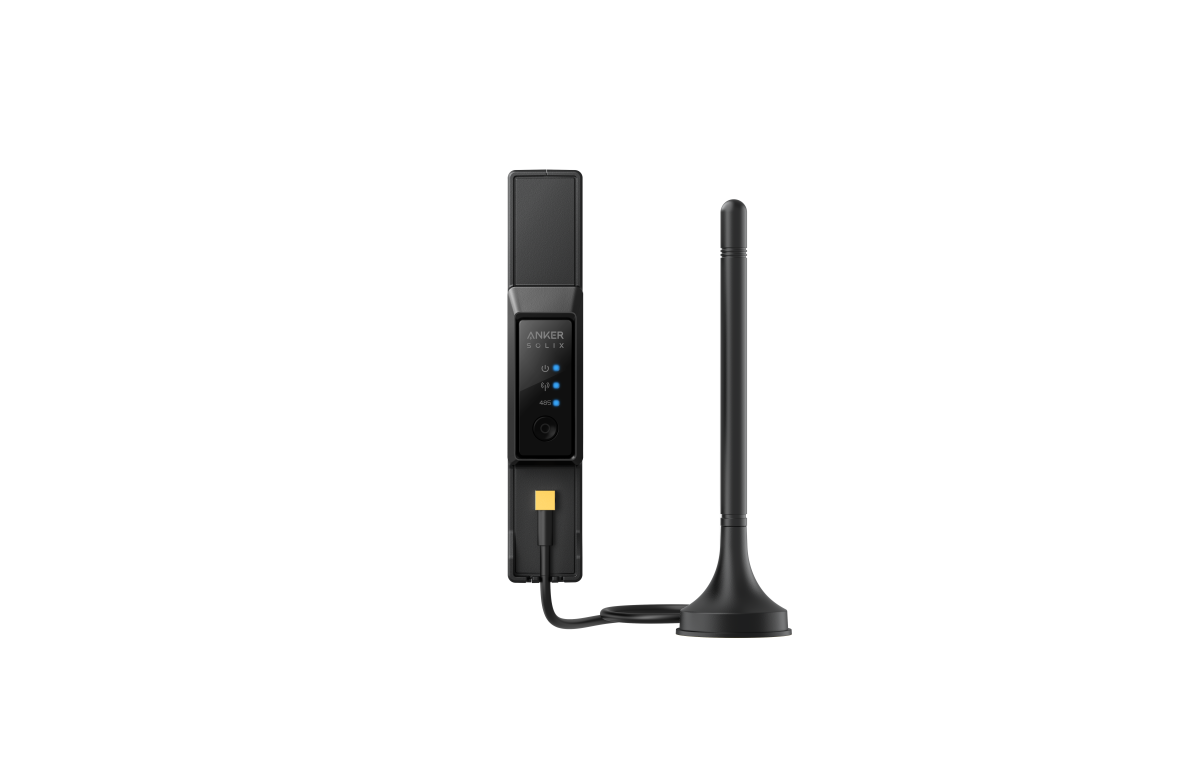

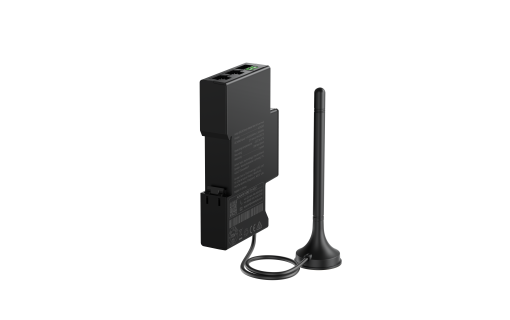

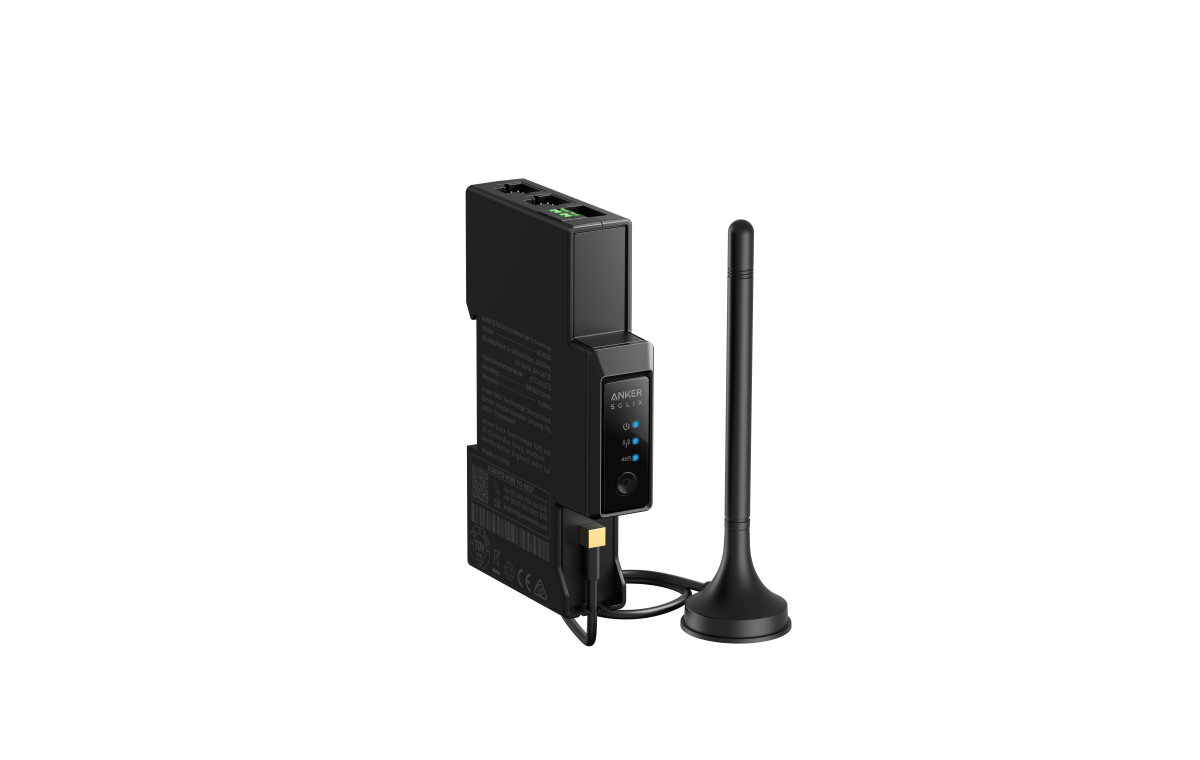

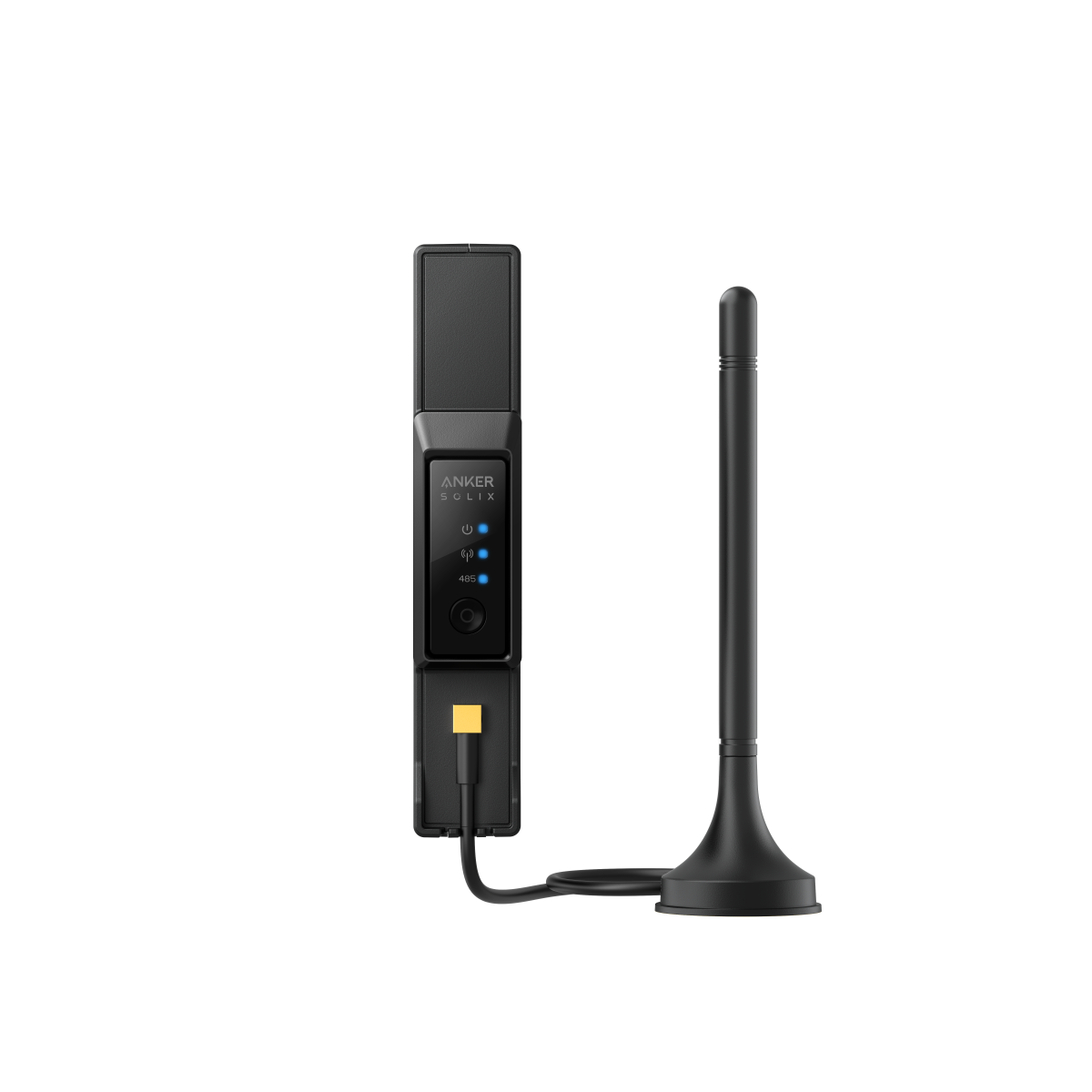

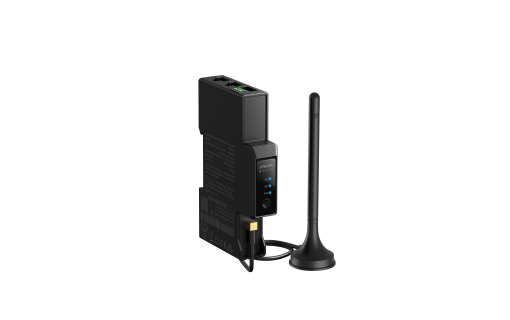

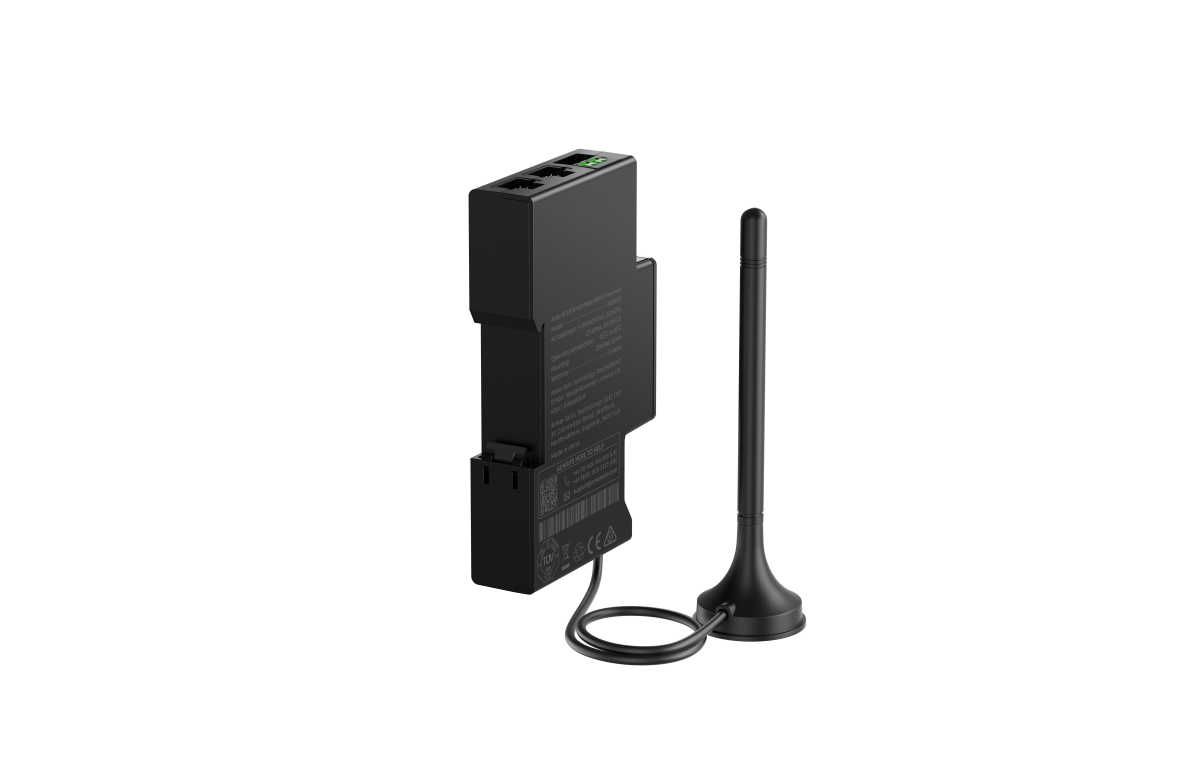

5. Raccordement de l'antenne externe Wi-Fi (antenne de 1,5 m avec adhésif 3M double face, fournie dans la boîte).

6. Remise sous tension du tableau, vérification des voyants LED.

7. Appairage du compteur à la batterie Anker SOLIX via l'application Anker SOLIX (iOS et Android) en scannant le QR code imprimé sur le boîtier.

Une fois en service, le compteur mesure tension, courant et puissance en temps réel. Si une erreur de câblage est détectée (pince CT inversée, mauvaise association phase/pince), le système corrige automatiquement sans qu'un électricien ait à intervenir de nouveau, à condition que la batterie associée soit une Solarbank 4 Pro ou une Solarbank Max AC.

La protection active des circuits complète ce fonctionnement : si une surintensité est détectée sur le réseau, le compteur collabore avec la Solarbank pour réduire adaptivement la puissance de sortie et éviter une surcharge.

Compteur Intelligent Anker SOLIX et Linky : deux compteurs, deux rôles

La question revient souvent : ce compteur Anker SOLIX va-t-il remplacer mon Linky ? La réponse est non, et la distinction mérite d'être posée clairement.

Votre compteur Linky est le compteur communicant officiel installé par Enedis sur votre point de livraison. Il sert à mesurer votre consommation (et, le cas échéant, votre injection de surplus) à des fins de facturation par votre fournisseur d'électricité. Il appartient à Enedis, il est posé en amont de votre tableau, et vous ne pouvez pas le modifier.

Le Compteur intelligent Anker SOLIX Gen 2 est un équipement privé que vous acquérez et qu'un électricien installe dans votre tableau, en aval du Linky. Il ne communique pas avec Enedis, ne modifie pas votre relevé de consommation, et n'a aucune incidence sur votre contrat ou votre facturation. Sa fonction est exclusivement de mesurer les flux pour piloter votre batterie Anker SOLIX.

Les deux équipements cohabitent sans interférence. Le Linky reste votre compteur de facturation officiel. Le smart meter Anker SOLIX Gen 2 s'ajoute pour activer le mode autoconsommation intelligente de votre batterie. Aucune démarche auprès d'Enedis n'est liée à son installation.

Compatibilité avec votre installation

Batteries Anker SOLIX compatibles : le Compteur intelligent Gen 2 pilote exclusivement les batteries de l'écosystème Anker SOLIX. Les modèles compatibles sont la Solarbank 2 Pro, la Solarbank 2 AC, la Solarbank 2 Plus, la Solarbank 3 Pro, la Solarbank Max AC et la Solarbank 4 Pro. Les batteries d'autres marques (Marstek, Zendure, EcoFlow, Soluna, etc.) ne sont pas pilotables par ce compteur.

À noter : lorsque le compteur Gen 2 est associé à une Solarbank 1, Solarbank 2 ou Solarbank 3, le port TC secondaire (circuit PV tiers) ne peut pas être utilisé. La correction automatique des erreurs de câblage et la protection des circuits de dérivation sont en revanche réservées aux Solarbank 4 Pro et Solarbank Max AC. Toutes les autres fonctions (captation surplus, mode autoconsommation, pilotage charge/décharge) restent opérationnelles sur l'ensemble des modèles compatibles.

Réseau électrique : version monophasée. Pour une installation triphasée, la version 3CT du Compteur intelligent Anker SOLIX Gen 2 est disponible séparément (référence AE1X0311).

Tableau électrique : prévoir 1 module DIN libre (19 mm de large) sur le rail du tableau de répartition principal. Le format de 2e génération est 50 % plus compact que l'ancien smart meter Anker SOLIX, ce qui le rend compatible avec les tableaux les plus chargés.

Connectivité : Wi-Fi 2,4 GHz, Bluetooth et RS-485 (bus série filaire, utilisé pour intégrations filaires ou Home Assistant via Modbus-TCP). La transmission vers la batterie fonctionne en local ; une connexion internet reste utile pour le suivi à distance via l'application.

Application : pilotage, historique de production et sélection des modes via l'application Anker SOLIX (iOS et Android). Le compteur n'a pas d'interface dédiée : il s'appaire à la batterie qui centralise l'affichage et les consignes.

Installation et sécurité

Installation par un électricien qualifié

Le Compteur intelligent Anker SOLIX Gen 2 s'installe dans le tableau électrique principal sur rail DIN. Cette intervention est encadrée par la norme NF C 15-100 (norme française des installations électriques basse tension dans les locaux résidentiels). La mise hors tension préalable du tableau est obligatoire avant toute manipulation des bornes ou de la pince CT.

Durée typique d'installation : 30 à 45 minutes pour un électricien expérimenté. Le format monophasé est plus rapide à câbler que la version triphasée, notamment grâce aux bornes SNAP IN qui ne nécessitent pas d'outil.

Étapes d'installation

• Mise hors tension du tableau au disjoncteur de branchement, retrait de la plaque frontale.
• Encliquetage du compteur sur le rail DIN 35 mm (1 module DIN, 19 mm de large).
• Raccordement du câble de phase et du neutre aux bornes du compteur.
• Ouverture et clipsage de la pince CT 63 A (ou 120 A si abonnement > 63 A) sur le câble de phase en sortie du disjoncteur de branchement, flèche orientée vers la charge.
• Fixation de l'antenne externe Wi-Fi (adhésif 3M fourni) à l'extérieur du tableau ou à proximité pour une réception optimale.
• Remise sous tension, vérification des voyants.
• Appairage via l'application Anker SOLIX (scan du QR code, saisie du réseau Wi-Fi).

Sécurité et conformité NF C 15-100

Anker lui-même recommande de faire réaliser l'installation par un électricien professionnel qualifié. Toute intervention au tableau électrique principal relève de la norme NF C 15-100. Une pince CT ne doit jamais être ouverte ni refermée sur un conducteur sous tension. Le boîtier est certifié pour un usage en intérieur, dans un tableau fermé et sec. Mon Kit Solaire ne préconise aucune auto-installation de ce type d'équipement : la conformité de l'installation et la prise en charge de la garantie constructeur dépendent du respect de ces règles.

Questions fréquentes sur le Compteur intelligent Anker SOLIX Gen 2

À quoi sert un compteur intelligent dans une installation solaire ?

Il mesure en temps réel les flux d'énergie sur le câble d'arrivée du foyer (consommation, surplus produit) et transmet ces données à votre batterie Anker SOLIX. Sans smart meter, la Solarbank fonctionne en mode programmé (plages horaires, heures creuses, EDF Tempo) mais ne capte pas le surplus solaire instant par instant. Avec le compteur installé dans le tableau, la captation devient automatique en moins de 3 secondes, au watt près.

Ce smart meter remplace-t-il mon compteur Linky ?

Non. Le Linky reste le compteur de facturation officiel d'Enedis. Le Compteur intelligent Anker SOLIX Gen 2 s'ajoute en complément dans votre tableau, en aval du Linky. Il ne communique pas avec Enedis et n'a aucun impact sur votre facturation. Les deux équipements cohabitent sans interférence.

Avec quelle batterie Anker SOLIX ce compteur est-il compatible ?

Il pilote exclusivement les batteries de l'écosystème Anker SOLIX : Solarbank 2 Pro, Solarbank 2 AC, Solarbank 2 Plus, Solarbank 3 Pro, Solarbank Max AC et Solarbank 4 Pro. Les batteries d'autres marques ne sont pas compatibles. Certaines fonctions avancées (correction automatique des erreurs de câblage, protection des circuits de dérivation, surveillance PV tiers) sont réservées à la Solarbank 4 Pro et à la Solarbank Max AC.

Ce compteur est-il compatible avec mon installation triphasée ?

Non. La référence AE1X0310 est la version monophasée avec une seule pince CT. Pour une installation triphasée, la version Gen 2 triphasée (AE1X0311) est disponible avec 3 pinces CT et couvre les deux configurations.

Ma batterie Anker SOLIX fonctionne-t-elle sans ce compteur ?

Oui, en mode programmé. Sans le Compteur intelligent Gen 2, votre Solarbank gère sa charge selon des plages horaires ou des tarifs paramétrés dans l'application Anker SOLIX. Elle reste opérationnelle, mais elle ne capte pas le surplus solaire en temps réel et le mode autoconsommation intelligente n'est pas activé.

Ce compteur est-il compatible avec Home Assistant ?

Oui. Il prend en charge les protocoles Modbus-TCP et TCP/IP (transmission transparente). Il peut communiquer directement avec les systèmes domotiques Home Assistant via le réseau local, sans relais cloud, pour une surveillance de la puissance en temps réel et une automatisation locale.

Quelle pince CT choisir, 63 A ou 120 A ?

Le compteur est livré avec une pince CT 63 A. Si le calibre de votre disjoncteur principal est de 63 A ou moins, la pince fournie suffit. Si votre abonnement dépasse 63 A, la pince CT 120 A doit être achetée séparément (référence AE1X0310-81).
