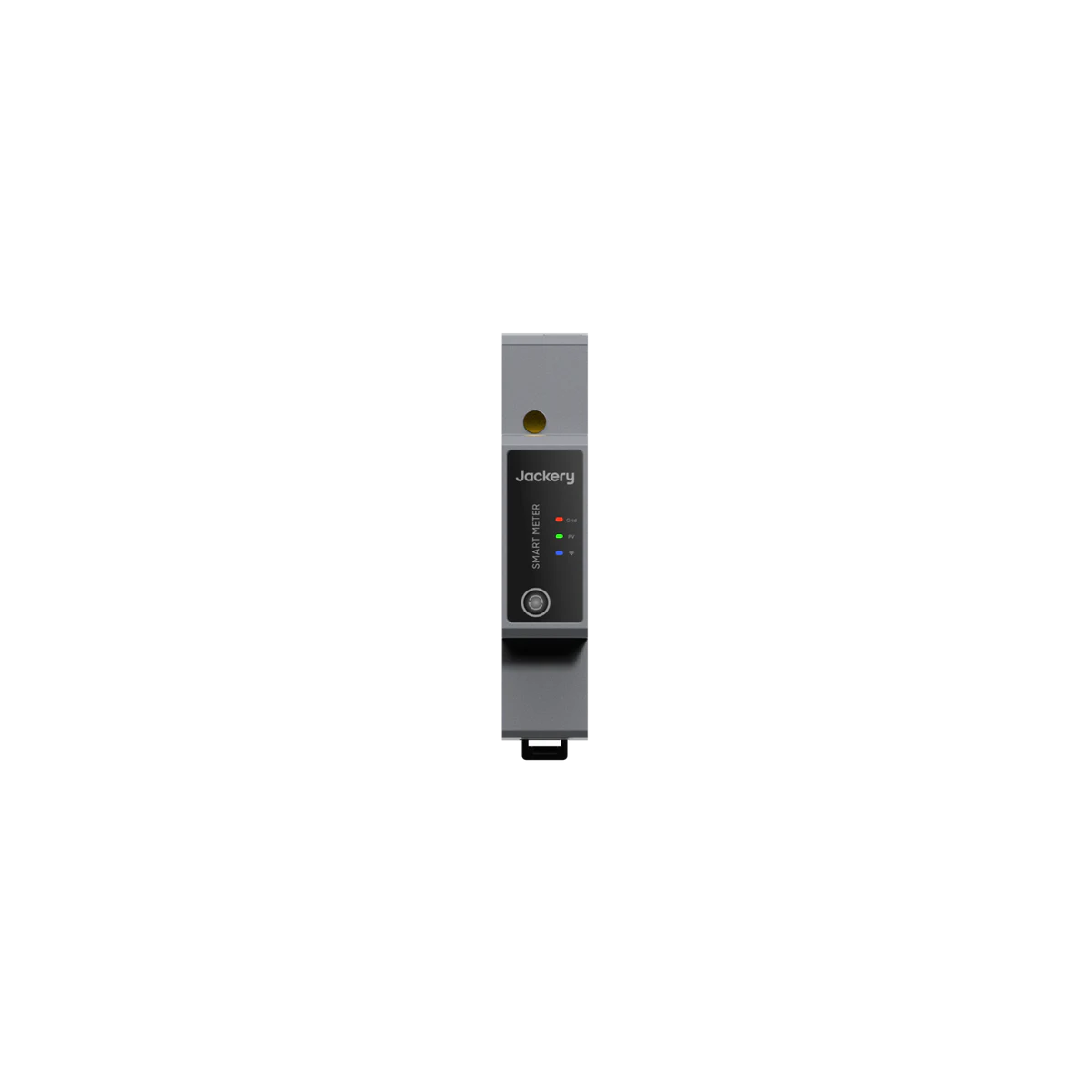

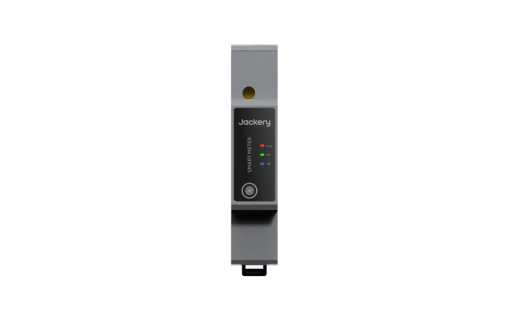

Compteur Intelligent Jackery 1P Monophasé

Description

Rôle du Compteur Intelligent Jackery dans votre installation

Le Compteur Jackery 1P se loge dans votre tableau électrique principal et joue le rôle de cerveau de votre système de stockage solaire. Il mesure en continu, via une pince ampèremétrique CT (capteur clipsable autour du câble de phase), la consommation de votre foyer et la production injectée par vos panneaux. Cette mesure en temps réel sert de signal d'entrée à votre batterie Jackery SolarVault 3, qui ajuste sa charge ou sa décharge en conséquence.

Sans ce compteur, votre batterie Jackery fonctionne en mode programmé : plages horaires manuelles ou recharge à tarif réduit (heures creuses, jours bleus EDF Tempo) via l'application Jackery. Cette logique reste utile, mais elle ne capte pas dynamiquement le surplus solaire produit dans la journée. Le smart meter installé dans le tableau change la donne : il transmet la mesure à la batterie qui stocke ce surplus au moment précis où il est généré.

Côté pilotage, le Compteur Jackery 1P active deux modes spécifiques de l'écosystème SolarVault 3 : le mode autoconsommation intelligente (stockage automatique du surplus) et le mode IA Jackery (algorithme propriétaire qui apprend votre consommation et intègre les prix de l'électricité en temps réel auprès de plus de 860 fournisseurs européens). La consigne de charge ou de décharge s'ajuste au watt près, sans intervention manuelle.

Ce compteur s'adresse à deux profils : les propriétaires d'une batterie Jackery SolarVault 3 déjà installée qui veulent passer du mode programmé à l'autoconsommation pilotée par mesure réelle, et les nouveaux acheteurs qui prévoient leur kit en mode autoconsommation intelligente dès la mise en service.

Comment fonctionne le Compteur Intelligent Jackery

Le smart meter combine une mesure physique sur le tableau et une transmission sans fil vers la batterie. Le déroulé en monophasé tient en cinq étapes :

1. Venez installer le compteur sur le rail DIN (rail de fixation standard 35 mm dans le tableau électrique) du tableau de répartition principal. Largeur 1 module DIN, alimentation directe sur le réseau 230 V AC.
2. La pince ampèremétrique CT fournie se clipse sur le câble de phase d'arrivée, en sortie du Linky. Le sens de la flèche du transformateur doit pointer vers le tableau (côté charge) pour une mesure correcte des flux.
3. Le compteur lit en temps réel les flux entrants (consommation du foyer) et sortants (surplus solaire injecté). La mesure bidirectionnelle distingue la consommation domestique de la production photovoltaïque.
4. Les mesures sont transmises à la batterie Jackery SolarVault 3 par Wi-Fi 2,4 GHz (antenne externe fournie pour fiabiliser la portée depuis le tableau, souvent peu accessible aux ondes). Une interface RS485 (bus série filaire industriel) reste disponible pour des configurations spécifiques.
5. La batterie ajuste automatiquement sa charge ou sa décharge au watt près, avec une réactivité de quelques secondes annoncée par le fabricant, ce qui permet de capter même les pics courts de surproduction solaire.

L'appairage à la batterie SolarVault 3 se fait depuis l'application Jackery (iOS ou Android) en scannant le QR code présent sur le boîtier du compteur. Le couple compteur plus batterie est ensuite piloté depuis l'app, comme un seul système.

Compteur Intelligent vs Linky : la différence

La confusion la plus fréquente concerne le rôle de chaque compteur. Mise au point.

Votre compteur Linky est le compteur communicant officiel d'Enedis. Il est posé en amont de votre tableau électrique et sert à la facturation par votre fournisseur d'énergie (EDF, Engie ou autre). Il mesure votre consommation et, en cas d'autoconsommation avec vente du surplus, votre injection vers le réseau. Il ne pilote rien dans votre installation.

Le Compteur Jackery 1P est un compteur intelligent complémentaire, posé dans votre tableau électrique principal, en aval du Linky. Il ne se substitue pas au Linky et ne s'occupe pas de votre facturation. Sa fonction est de mesurer les flux pour piloter votre batterie SolarVault 3.

Les deux cohabitent sans conflit dans votre installation : le Linky reste le compteur officiel d'Enedis pour la facturation, le smart meter Jackery s'ajoute pour activer le mode autoconsommation et le mode IA de votre batterie. Aucun changement à demander à votre gestionnaire de réseau, aucune démarche administrative liée au Linky.

Compatibilité avec votre installation

Le Compteur Jackery 1P est conçu pour l'écosystème Jackery SolarVault 3. Il pilote uniquement les batteries de cette gamme. Une batterie d'une autre marque (Marstek, Anker, Zendure, etc.) n'est pas compatible avec ce compteur, et inversement, un smart meter d'une autre marque ne pilote pas une SolarVault.

Modèles batterie compatibles au catalogue Mon Kit Solaire :

• Jackery SolarVault 3 Pro Max AC (2,52 kWh, batterie principale)
• Jackery SolarVault 3 BP2500 (module d'extension de capacité)
• Pack scalable Jackery SolarVault (Pro Max AC plus extensions)

Le compteur s'installe dans un tableau électrique monophasé 230 V AC. Pour une installation triphasée, une version 3 pinces CT serait requise, non disponible dans la gamme Jackery à ce jour. Prévoyez 1 module DIN libre sur le rail du tableau de répartition principal pour la pose.

Côté communication, le compteur émet en Wi-Fi 2,4 GHz avec antenne externe fournie pour fiabiliser le signal depuis le tableau, et en Bluetooth pour la configuration locale via l'application. Une interface RS485 reste accessible pour des intégrations filaires. Le pilotage et le suivi se font depuis l'application Jackery (iOS et Android), la même que celle de la batterie.

Installation et sécurité

Installation

Le Compteur Jackery 1P se pose dans le tableau électrique principal sur rail DIN.
Comptez en moyenne 30 à 60 minutes selon l'accessibilité de votre tableau et son état (présence de modules libres, organisation du câblage).

Étapes d'installation

1. Mise hors tension du tableau électrique principal au disjoncteur de branchement.
2. Pose du compteur sur le rail DIN 35 mm, fixation par clip arrière.
3. Pose de la pince ampèremétrique CT sur le câble de phase d'arrivée, orientation de la flèche vers le tableau (côté charge).
4. Branchement des bornes L (phase) et N (neutre) du compteur, raccordement de l'antenne externe.
5. Remise sous tension, scan du QR code dans l'application Jackery, appairage avec la batterie SolarVault 3.

Sécurité et conformité NF C 15-100

L'intervention au tableau électrique implique des risques (choc électrique, court-circuit) qu'un particulier ne doit pas prendre. La pince CT, en particulier, ne doit jamais être ouverte ou refermée à vide sur un conducteur sous tension : la norme impose la coupure de l'alimentation principale au préalable. La conformité à la NF C 15-100 garantit également la protection de votre installation par les disjoncteurs adaptés et le respect des sections de câble. En cas d'auto-installation, la garantie produit ne s'applique plus et votre assurance habitation peut refuser la prise en charge d'un sinistre lié.

Le boîtier du compteur est certifié IP51 en face avant et IP20 en boîtier complet, classe de protection II avec double isolation, catégorie de surtension CAT III. Il s'utilise exclusivement en intérieur, sur un tableau électrique sec et ventilé.

En cas de doute, il est vivement recommandé de faire installer cet équipement par un professionnel.

Questions fréquentes sur le Compteur Jackery 1P

À quoi sert un compteur intelligent dans une installation solaire ?

Le compteur intelligent mesure en temps réel les flux d'énergie entrants et sortants au tableau électrique, puis transmet la consigne à votre batterie SolarVault 3. Sans lui, la batterie fonctionne en mode programmé (plages horaires, tarifaire, EDF Tempo) mais ne capte pas dynamiquement le surplus solaire. Avec lui, la batterie stocke le surplus au moment précis où il est produit et le restitue à la consommation différée.

Le smart meter Jackery remplace-t-il mon compteur Linky ?

Non. Le Linky reste le compteur communicant officiel d'Enedis pour la facturation par votre fournisseur d'électricité. Le Compteur Jackery 1P s'ajoute en complément, en aval du Linky, dans votre tableau électrique principal. Il pilote uniquement votre batterie Jackery SolarVault 3 et n'a aucun effet sur votre contrat d'énergie ni sur votre relevé.

Avec quelle batterie ce compteur est-il compatible ?

Exclusivement avec la gamme Jackery SolarVault 3, qui inclut la Pro Max AC 2,52 kWh, le module d'extension BP2500 et le pack scalable Jackery. Les batteries d'autres marques ne sont pas pilotables par ce compteur. À l'inverse, un compteur d'une autre marque ne pilote pas une SolarVault 3.

Ma batterie Jackery fonctionne-t-elle sans ce compteur ?

Oui en mode programmé. Sans le Compteur Jackery 1P, votre batterie SolarVault 3 fonctionne en mode tarifaire (heures creuses, jours bleus EDF Tempo) ou en plages horaires personnalisées via l'application Jackery. Elle reste utile, mais elle ne capte pas le surplus solaire en temps réel et le mode IA Jackery n'est pas activable.

Ce compteur fonctionne-t-il en triphasé ?

Non. Le Compteur Jackery 1P est un modèle monophasé doté d'une seule pince CT. Pour une installation triphasée, il faudrait un compteur 3 pinces CT, non disponible dans la gamme Jackery à ce jour. La batterie SolarVault 3 reste compatible avec un raccordement monophasé sur l'une des trois phases d'un tableau triphasé.

Quelle application pour piloter le compteur ?

L'application Jackery (iOS et Android), la même que celle de la batterie SolarVault 3. Le compteur n'a pas d'application dédiée : il s'appaire à la batterie qui centralise le pilotage, le suivi de production solaire et la sélection des modes de fonctionnement.
