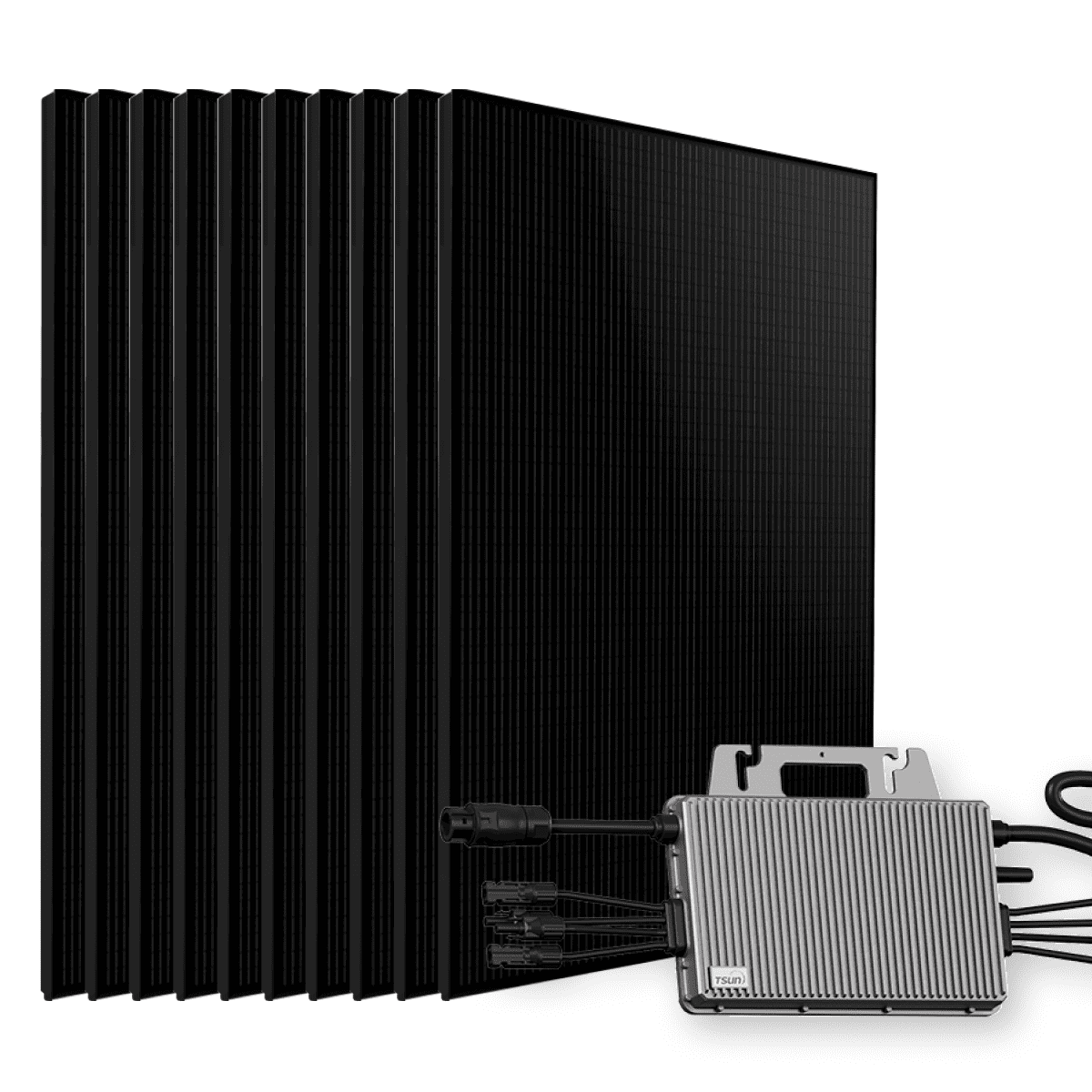

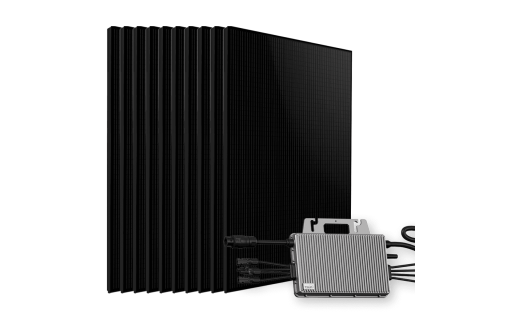

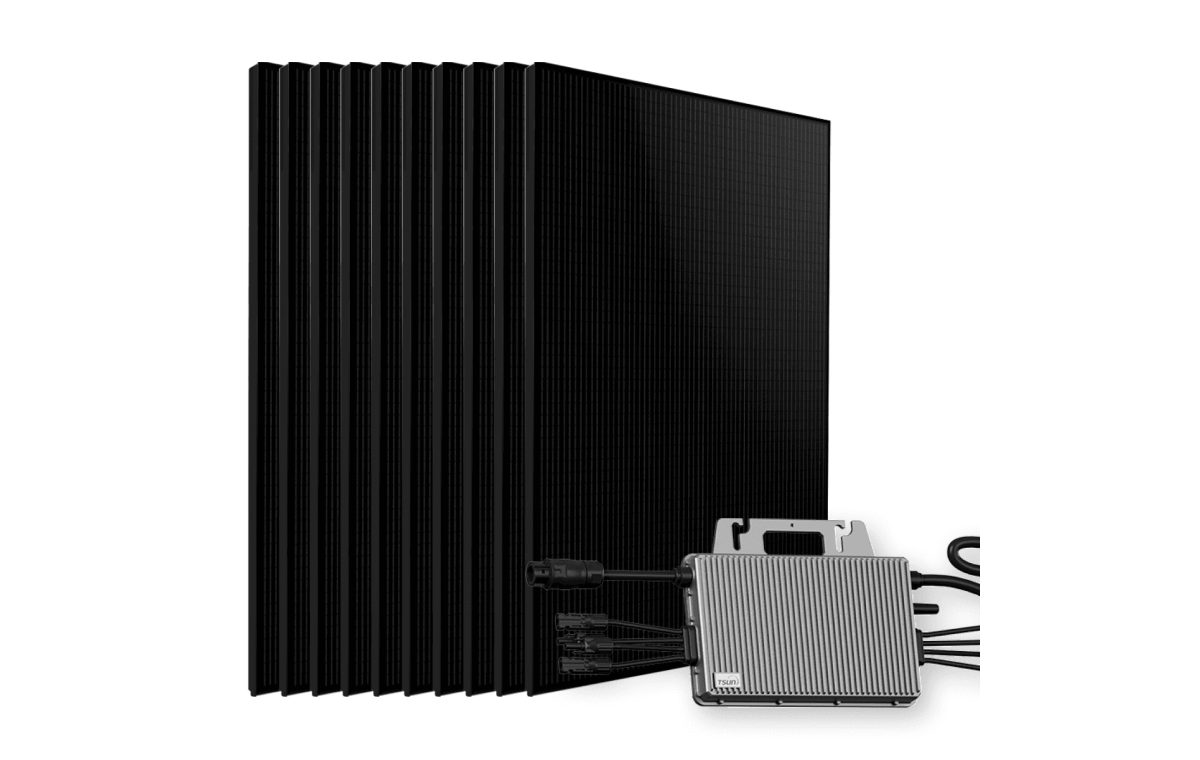

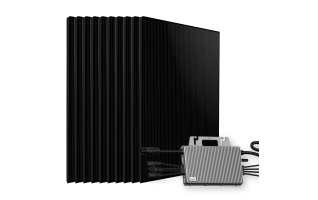

Kit Solaire Autoconsommation 10500W SOLYCO - Micro-onduleur TSUN 21 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur TSUN

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit 10500W SOLYCO ?

• ⚡ Production 16 150 kWh/an : 21 panneaux Back Contact bi-verre bifaciaux de 500 Wc chacun, répartis sur 2,04 m² par module, pour une production parmi les plus élevées du marché résidentiel à cette puissance.
• ⚡ Rendement 24,5 % grâce à la technologie Back Contact : l'absence de grille métallique en face avant maximise la captation lumineuse, y compris en faible luminosité ou par temps voilé, avec une courbe de performance à basse irradiance supérieure aux cellules PERC classiques.
• ⚡ Pilotage intelligent via TSUN SMART : le Smart Meter PEEM-S100 bride automatiquement la réinjection et les micro-onduleurs remontent leur production panneau par panneau via l'application gratuite TSUN SMART (iOS, Android, Web).
• ⚡ Garanties parmi les plus longues du marché résidentiel : 30 ans de garantie produit panneau, 30 ans de garantie de performance à 88,85 %, garantie constructeur SOLYCO portée par un garant allemand (SOLYCO Solar AG).
• ⚡ Jusqu'à 3 392 €/an d'économies sur votre facture d'électricité, pour un foyer consommant 200 €/mois et plus.
• ⚡ Esthétique Full Black discrète : cadre aluminium anodisé noir, espaces inter-cellules noirs, face avant sans grille visible. Un atout non négligeable pour les toitures exposées.

Kit solaire autoconsommation 10500W : le choix de la performance durable

Ce kit photovoltaïque de 10 500 Wc s'adresse aux foyers équipés d'une installation tout-électrique ou dont la facture mensuelle dépasse 200 €. Son argument central n'est pas simplement la puissance, mais la qualité de la production sur le long terme. Les panneaux SOLYCO 500Wc utilisent la technologie Back Contact, qui place l'ensemble des connexions électriques à l'arrière de la cellule, supprimant les pertes liées à l'ombrage de la grille métallique en face avant. Résultat : 24,5 % de rendement en conditions standard, une meilleure tenue par temps couvert et une garantie produit de 30 ans sans précédent dans cette catégorie de prix.

La combinaison de micro-onduleurs TSUN (5 unités TSOL-MS2000 gérant 4 panneaux chacune et 1 unité TSOL-MX500 pour le 21e panneau) optimise chaque module de façon indépendante, via un point de puissance maximale (MPPT) dédié. Le Smart Meter PEEM-S100, installé dans le tableau électrique, surveille en permanence la consommation du foyer et bride dynamiquement la production pour éviter toute injection non souhaitée dans le réseau.

Comment ça marche ?

Le fonctionnement suit une logique simple en quatre temps :

• Les 21 panneaux SOLYCO captent le rayonnement solaire sur leurs deux faces (face avant et face arrière bifaciale) et le convertissent en courant continu (DC).
• Les micro-onduleurs TSUN, fixés directement sous chaque groupe de panneaux, convertissent ce courant continu en courant alternatif 230 V (AC) prêt à alimenter le réseau domestique. Chaque entrée MPPT (Maximum Power Point Tracking) fonctionne de façon indépendante : un ombrage sur un panneau n'affecte pas les autres.
• L'énergie produite alimente en priorité les appareils en fonctionnement dans le foyer (chauffage, électroménager, recharge de véhicule électrique, pompe à chaleur). Le surplus part vers le réseau Enedis ou vers une batterie si vous en ajoutez une ultérieurement.
• Le Smart Meter PEEM-S100, raccordé au tableau principal via une pince ampèremétrique CT, mesure en temps réel le flux d'énergie et commande les micro-onduleurs pour brider automatiquement la production dès que le surplus risque de dépasser le seuil configuré.

L'application gratuite TSUN SMART (iOS, Android, Web) centralise le suivi de production par panneau et l'état du Smart Meter depuis votre smartphone.

Raccordement électrique

Les micro-onduleurs TSUN se raccordent aux panneaux via connecteurs MC4 standard. Les câbles AC de sortie des micro-onduleurs sont regroupés sur un câble bus AC commun, puis reliés au coffret de protection. Le Smart Meter PEEM-S100 s'installe sur le rail DIN 35 mm du tableau de répartition principal, avec sa pince ampèremétrique CT clipsée sur le câble de phase d'arrivée. Le pack électrique de protection (proposé en option lors de la configuration) comprend un disjoncteur, un interrupteur différentiel, un parafoudre et un compteur de production, conformément à la norme NF C 15-100.

Panneau SOLYCO 500Wc - technologie Back Contact bi-verre bifacial

Le panneau SOLYCO R-BG 108nBC.6/500 est une référence dans la catégorie des modules haut de gamme résidentiels. Sa technologie Back Contact (BC) déplace l'ensemble des connexions électriques à l'arrière de la cellule monocristalline, supprimant les grilles métalliques qui obstruent la face avant des panneaux classiques. La captation lumineuse s'en trouve améliorée sur toute la surface, avec un comportement particulièrement stable à basse irradiance, c'est-à-dire par temps nuageux ou en début et fin de journée.

La construction bi-verre (2 mm de verre trempé antireflet face avant, 2 mm de verre trempé face arrière) confère au module une résistance mécanique certifiée à 5 400 Pa en pression et 2 400 Pa en aspiration. Elle lui permet aussi de répondre aux certifications IEC 61701 (brouillard salin) et IEC 62716 (ammoniac), deux critères de durabilité rarement réunis sur des panneaux d'entrée ou de milieu de gamme. La bifacialité (coefficient de 70 %, ± 5 %) ajoute jusqu'à quelques dizaines de Watts supplémentaires lorsque la face arrière reçoit de la lumière réfléchie par le sol ou la toiture, avec une puissance maximale atteignant 541 W en irradiance bifaciale optimale.

Sur le plan esthétique, le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs, face avant sans grille visible) s'intègre avec discrétion sur les toitures sombres. La boîte de jonction est certifiée IP68 avec 3 diodes de dérivation. Les câbles de 120 cm sont équipés de connecteurs Stäubli MC4 Evo 2.

Côté garanties, SOLYCO Solar AG (garant allemand) s'engage sur 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale. Une trajectoire de dégradation parmi les plus favorables du marché résidentiel.

Micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX500

Ce kit de 21 panneaux s'appuie sur une configuration mixte de micro-onduleurs TSUN : 5 unités TSOL-MS2000 (chacune gérant 4 panneaux, soit 20 panneaux au total) et 1 unité TSOL-MX500 (dédiée au 21e panneau). Cette architecture permet d'adapter précisément la conversion à la composition du kit sans surdimensionner l'électronique.

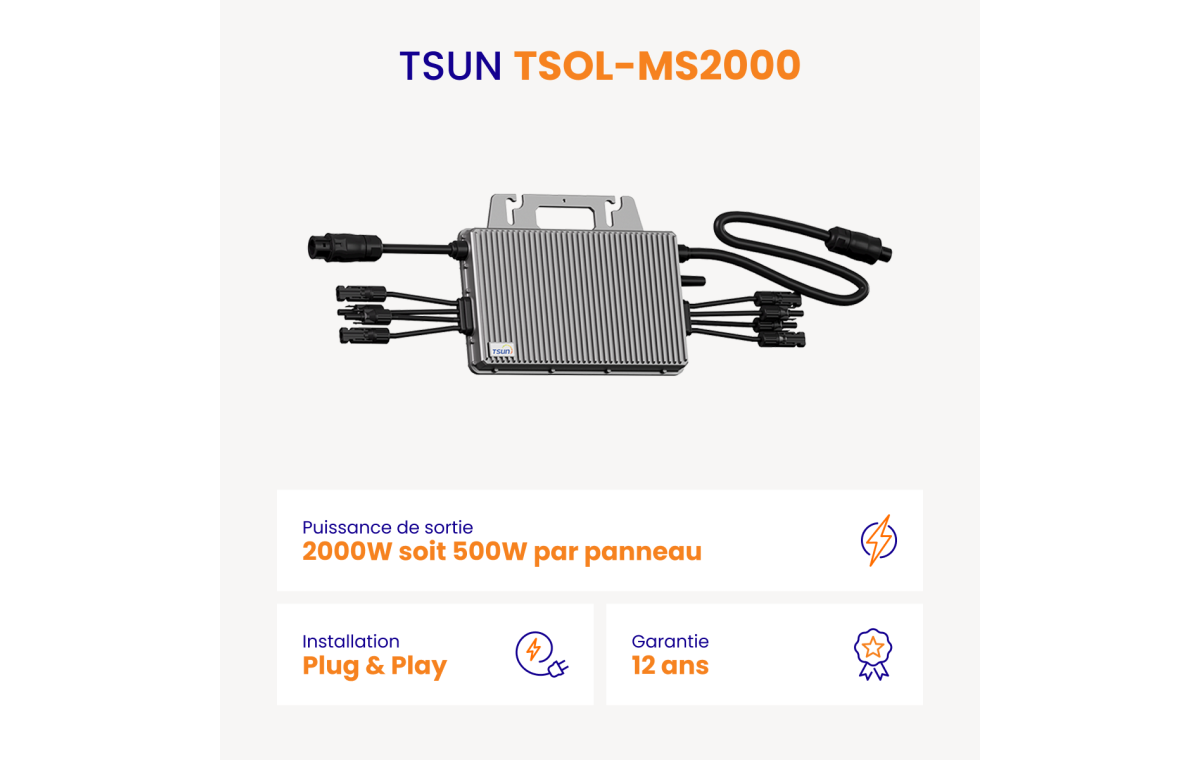

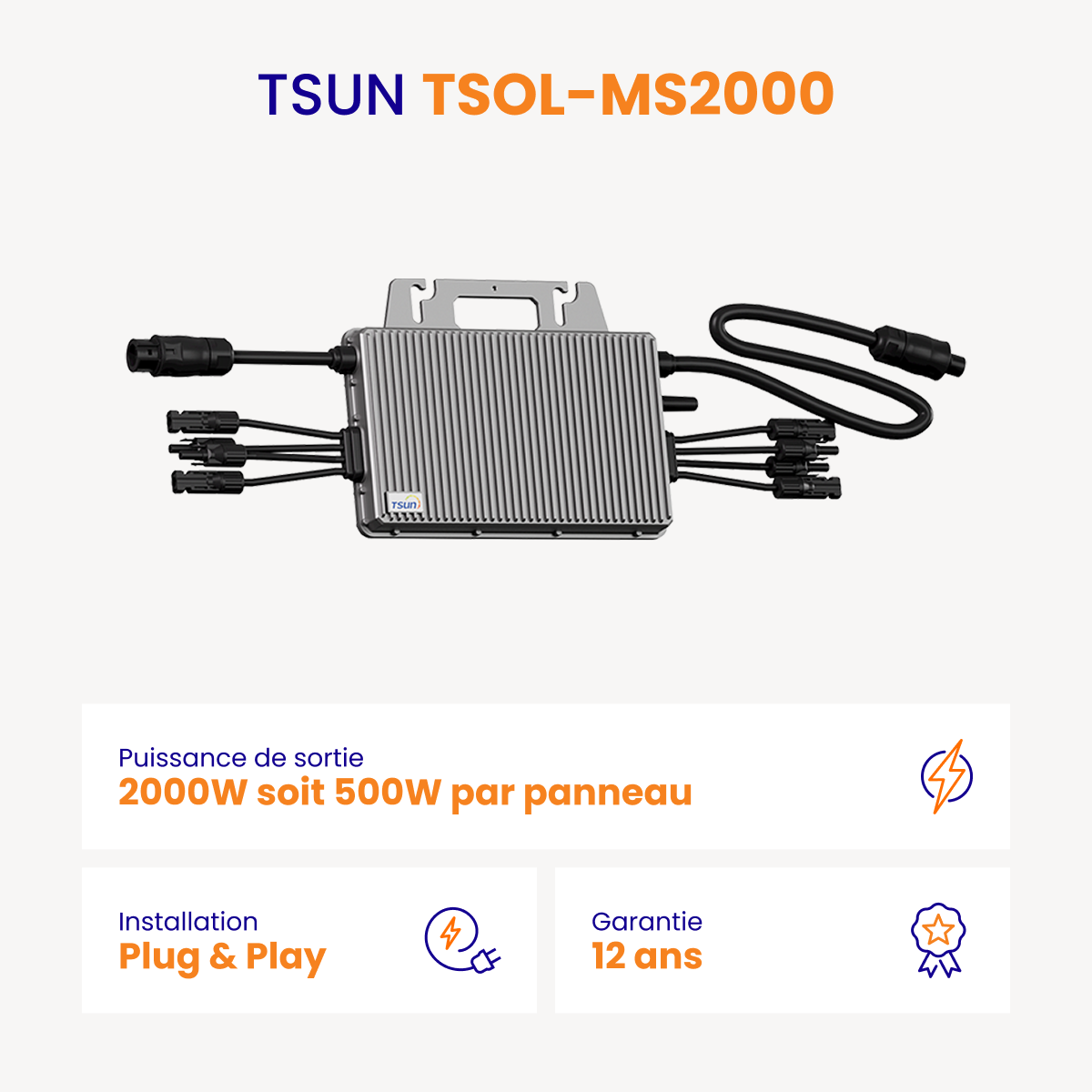

Le TSOL-MS2000 délivre jusqu'à 2 000 W de puissance de sortie continue, avec 4 entrées MPPT (Maximum Power Point Tracking) indépendantes, une par panneau. Son rendement maximum atteint 96,5 %, l'efficacité MPPT 99,8 %. La tension DC d'entrée est plafonnée à 60 V, ce qui limite les risques liés aux tensions élevées lors de l'installation et de l'entretien. Certification EN 50549-1 Bureau Veritas (certificat U23-1068), conformité VDE 4105. Dimensions : 331 × 261 × 44 mm, poids 5,5 kg, indice de protection IP67.

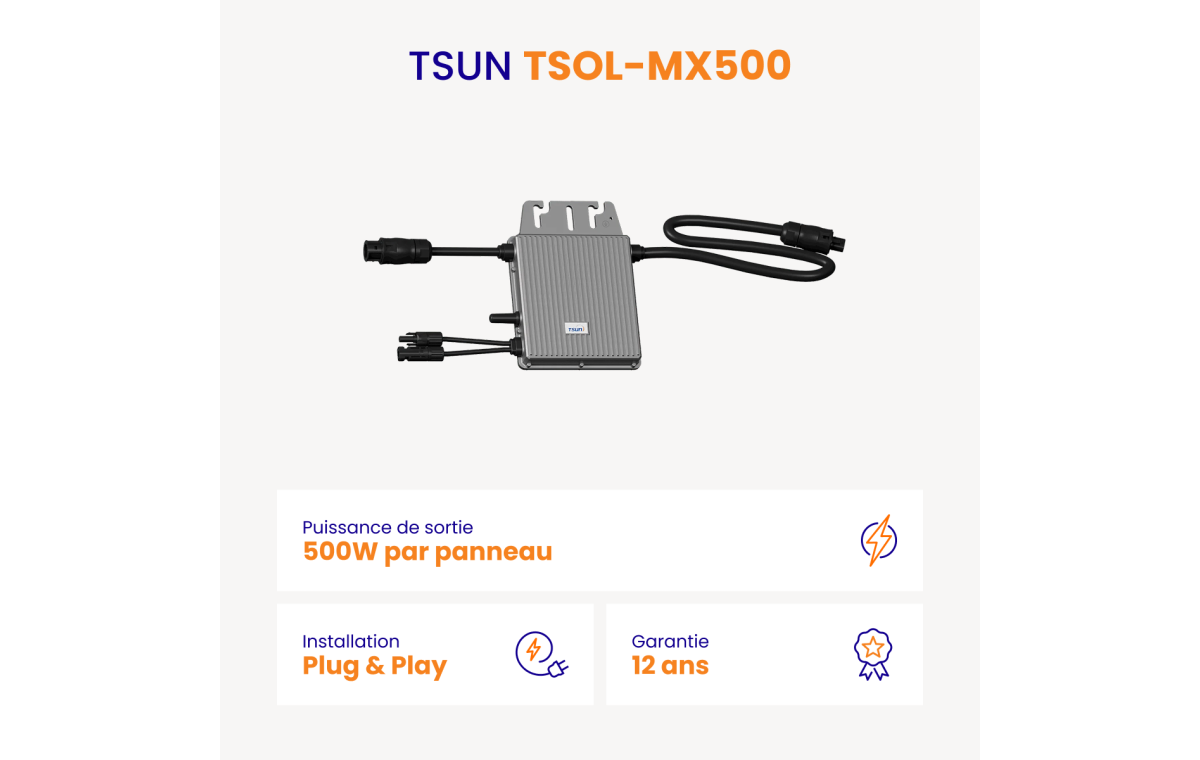

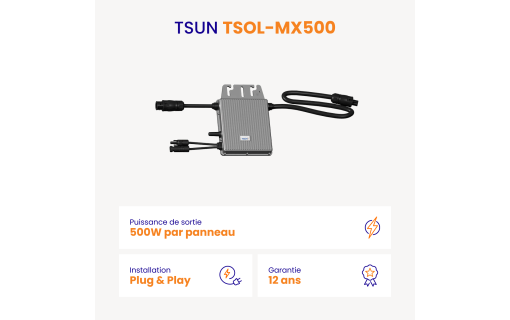

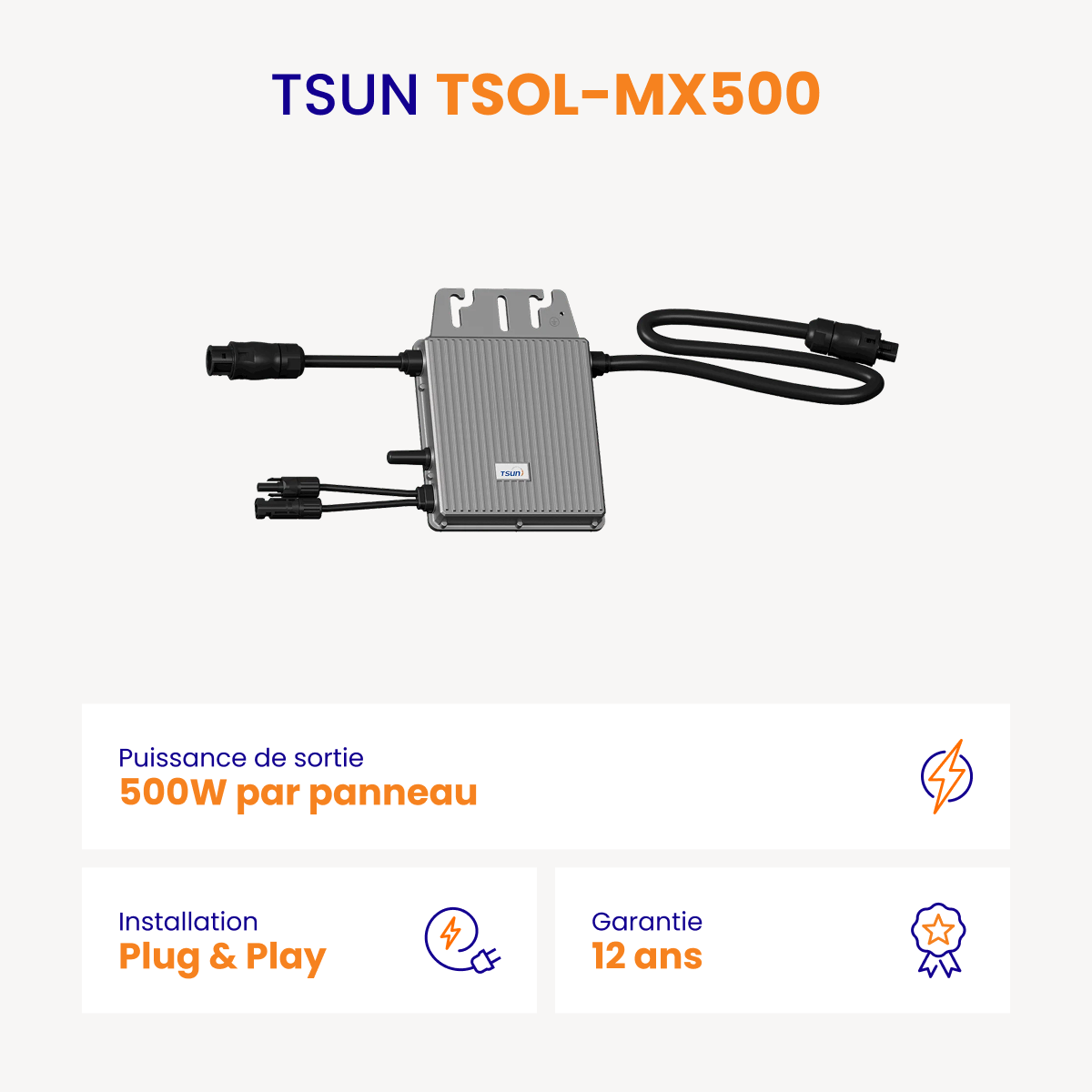

Le TSOL-MX500 gère un panneau unique avec une puissance de sortie de 500 W, 1 entrée MPPT, un rendement maximum de 97 % et une efficacité MPPT de 99,9 %. Dimensions : 164 × 225 × 30 mm, poids 2,1 kg, IP67. Les deux modèles intègrent un module Wi-Fi 2,4 GHz et communiquent avec l'application TSUN SMART via le réseau domestique. Garantie constructeur 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter TSUN PEEM-S100 est un compteur d'énergie monophasé qui s'installe sur le rail DIN de votre tableau électrique principal. Sa pince ampèremétrique CT (ø 16 mm, câble 2 m fourni) se clippe sur le câble de phase d'arrivée, en aval de votre Linky. Le compteur mesure en permanence votre consommation réelle et votre production solaire, et transmet ces données aux micro-onduleurs TSUN via Wi-Fi 2,4 GHz (portée 100 m en champ libre), avec une réactivité de 300 ms.

Sa fonction principale sur un kit de cette puissance est le bridage automatique de la réinjection : lorsque la production dépasse la consommation instantanée, le PEEM-S100 commande les micro-onduleurs pour réduire leur sortie et maintenir un flux net proche de zéro vers le réseau. Cette fonctionnalité est obligatoire pour les installations monophasées dépassant 6 000 Wc en France. La configuration s'effectue depuis l'application TSUN SMART ou directement via les boutons en façade du compteur.

Le PEEM-S100 est distinct du Linky : il ne le remplace pas et ne nécessite aucune démarche auprès d'Enedis pour son installation propre. Dimensions : 36 × 90 × 90 mm, poids 130 g. Garantie constructeur 2 ans.

Pack électrique de protection

Le pack électrique de protection sécurise l'installation côté micro-onduleurs et sortie AC : disjoncteur contre les surintensités, interrupteur différentiel contre les défauts d'isolement, parafoudre et compteur de production certifié pour le suivi de votre énergie solaire. Le câblage de mise à la terre et les câbles 3G dimensionnés pour 10 500 W sont fournis. Conforme à la norme NF C 15-100. Le pack électrique de protection est proposé en option lors de la configuration du kit.

Les démarches administratives pour votre kit 10500W

Un kit de 10 500 Wc dépasse le seuil de 3 000 Wc qui déclenche trois obligations administratives cumulatives :

• En mairie : déposez une Déclaration Préalable (DP) pour la pose des panneaux, quel que soit le type de toiture et la hauteur d'installation. Si vous êtes en zone classée Architectes des Bâtiments de France (ABF), une autorisation spécifique peut être requise.
• Enedis : signez une Convention d'Autoconsommation avec ou sans injection sur le portail Enedis (gratuit, en ligne). Le Smart Meter PEEM-S100 assure la conformité au regard de la fonction de bridage exigée pour les installations monophasées de plus de 6 kVA.
• CONSUEL : faites valider la conformité électrique de votre installation (raccordement au tableau général basse tension, câblage fixe, coffret de protection). L'attestation CONSUEL est obligatoire pour un kit de cette puissance.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Vous vous concentrez sur la pose, nous gérons la paperasse.

Supports de fixation compatibles

Les 21 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg pièce) se posent sur les supports suivants :

• Toiture inclinée : tuiles plates ou mécaniques, ardoises, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante.
• Toit plat : équerres à 15° ou équerres inclinables (15° à 45°) pour optimiser l'angle de captation.
• Au sol : structure GSE ou équerres inclinables. Configuration recommandée pour exploiter pleinement la bifacialité du panneau (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration du kit. Pour un kit de 21 panneaux, n'hésitez pas à contacter l'équipe Mon Kit Solaire pour un conseil de dimensionnement adapté à votre structure.

Optimisez votre installation solaire

Ce kit de 10 500 Wc est déjà équipé d'un Smart Meter pour le bridage automatique. Pour aller plus loin :

• Batterie de stockage : ajoutez une batterie solaire pour stocker votre surplus de journée et le consommer le soir ou la nuit. Recommandé dès que votre production dépasse régulièrement votre consommation instantanée, ce qui est probable avec 10 500 Wc sur un foyer moyen.
• MKSurplus : valorisez votre surplus en le revendant via l'offre MKSurplus de Mon Kit Solaire, compatible avec les installations en autoconsommation avec ou sans installateur RGE.
• Ecojoko : assistant de suivi de consommation qui identifie les gisements d'économies à la prise près, pour affiner l'adéquation entre production et usage.
• Assurance ESTALY : couverture optionnelle des composants du kit contre la casse, le vol et la perte de rendement.

Questions fréquentes - Kit solaire autoconsommation 10500W

Comment fonctionne ce kit solaire de 10500W ?

Les 21 panneaux SOLYCO 500Wc captent le rayonnement solaire et produisent du courant continu (DC). Les micro-onduleurs TSUN (5 unités TSOL-MS2000 et 1 unité TSOL-MX500) convertissent ce courant en 230 V alternatif (AC) panneau par panneau, via un point MPPT (Maximum Power Point Tracking) dédié à chaque module. L'énergie alimente en priorité les appareils du foyer. Le Smart Meter PEEM-S100 surveille en temps réel la consommation et bride automatiquement la production pour éviter la réinjection non souhaitée. Le suivi de production s'effectue depuis l'application gratuite TSUN SMART.

Quelles économies puis-je réaliser avec ce kit de 10500W ?

Avec 10 500 Wc, la production estimée atteint 16 150 kWh/an, soit jusqu'à 3 392 €/an d'économies sur votre facture d'électricité (sans batterie, taux d'autoconsommation de 70 %). Ce kit convient aux foyers dont la consommation mensuelle dépasse 200 €, incluant chauffage électrique, pompe à chaleur ou recharge de véhicule électrique. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon la région, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 10500W ?

Trois étapes sont obligatoires : une Déclaration Préalable (DP) en mairie, une Convention d'Autoconsommation avec Enedis (gratuite, en ligne) et une attestation CONSUEL pour valider la conformité électrique de l'installation. La présence du Smart Meter PEEM-S100 assure la conformité à l'exigence de bridage pour les installations monophasées dépassant 6 kVA. Mon Kit Solaire peut gérer l'ensemble de ces formalités via son service dédié.

Quelles sont les garanties de ce kit ?

Les garanties se décomposent par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par le garant allemand SOLYCO Solar AG. Micro-onduleurs TSUN : 12 ans de garantie constructeur, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.

Ce kit est-il compatible avec une installation triphasée ?

Ce kit est conçu pour les installations monophasées. Les micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX500 sont certifiés EN 50549-1 pour le raccordement monophasé. Si votre compteur Linky est en triphasé, consultez nos kits solaires autoconsommation avec onduleurs adaptés ou contactez notre équipe pour vérifier la compatibilité avec votre installation.

Puis-je ajouter une batterie à ce kit ?

Oui. Les micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX500 sont compatibles batterie. Vous pouvez ajouter une batterie de stockage à tout moment pour stocker votre surplus de production et l'utiliser la nuit ou par mauvais temps. Avec 10 500 Wc, le surplus est souvent significatif en été : une batterie peut augmenter l'autoconsommation de 70 % (sans batterie) à 90 % environ, soit jusqu'à 600 à 700 € d'économies supplémentaires par an selon la capacité retenue.

Ce kit peut-il contribuer à la recharge d'un véhicule électrique ?

Avec 16 150 kWh produits par an, ce kit de 10 500 Wc génère largement de quoi couvrir la recharge d'un véhicule électrique en journée. Un véhicule consommant 15 kWh/100 km pour 15 000 km annuels nécessite environ 2 250 kWh/an : la production solaire peut absorber une grande partie de ce besoin si la recharge est programmée aux heures de pointe de production (10 h à 16 h environ).

Puis-je installer ce kit moi-même ?

Oui, ce kit est conçu pour l'auto-installation. La fixation des panneaux, le raccordement MC4 entre panneaux et micro-onduleurs, et le câblage AC vers le coffret de protection sont accessibles à un bricoleur motivé avec des bases en électricité. Le raccordement au tableau électrique (coffret de protection, câblage fixe, Smart Meter) relève du câblage fixe couvert par la norme NF C 15-100 et nécessite le passage du CONSUEL. Mon Kit Solaire fournit des guides de montage détaillés, des vidéos tutoriels et une assistance téléphonique.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs TSUN (configuration du kit)

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
