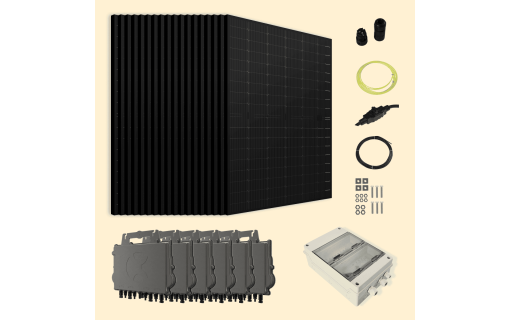

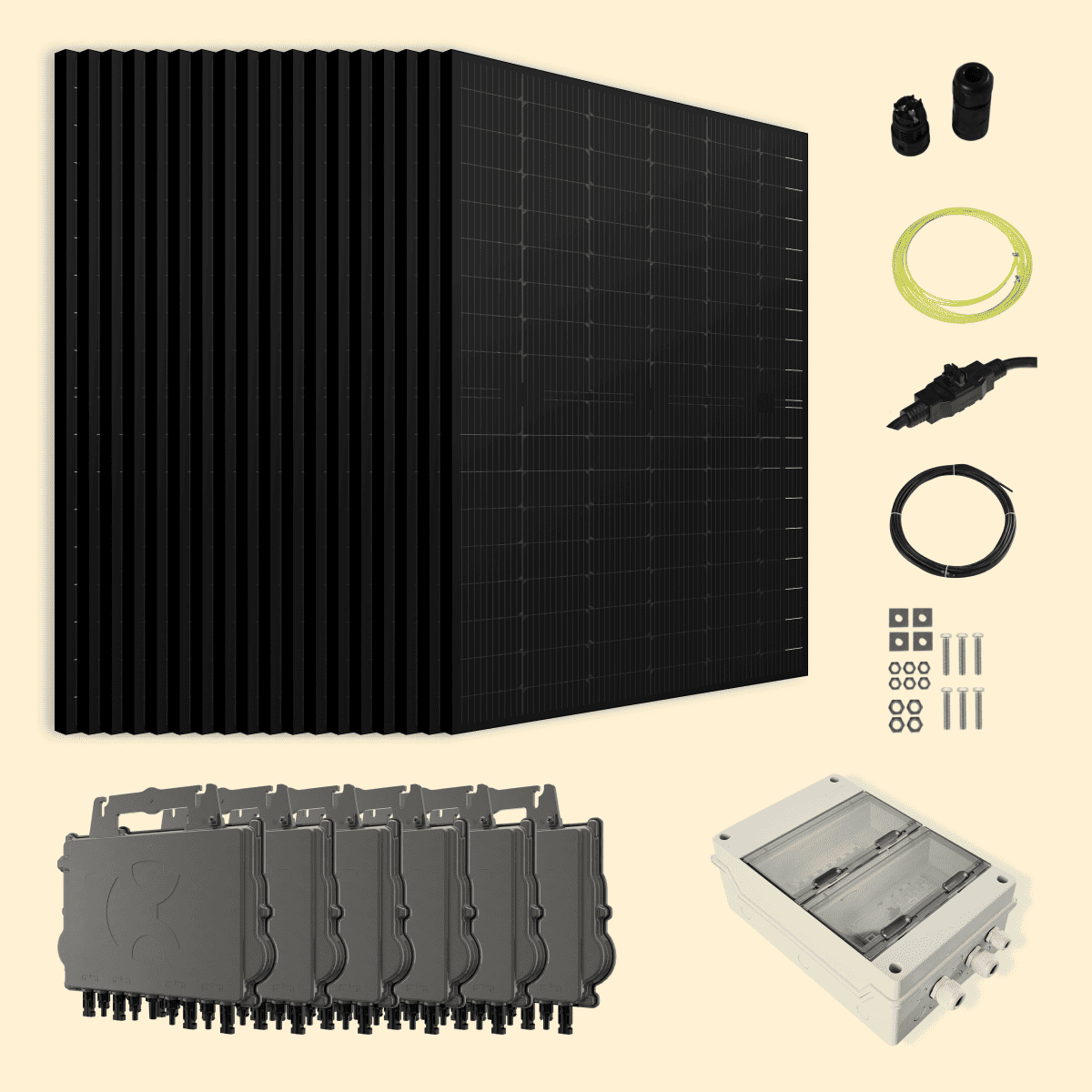

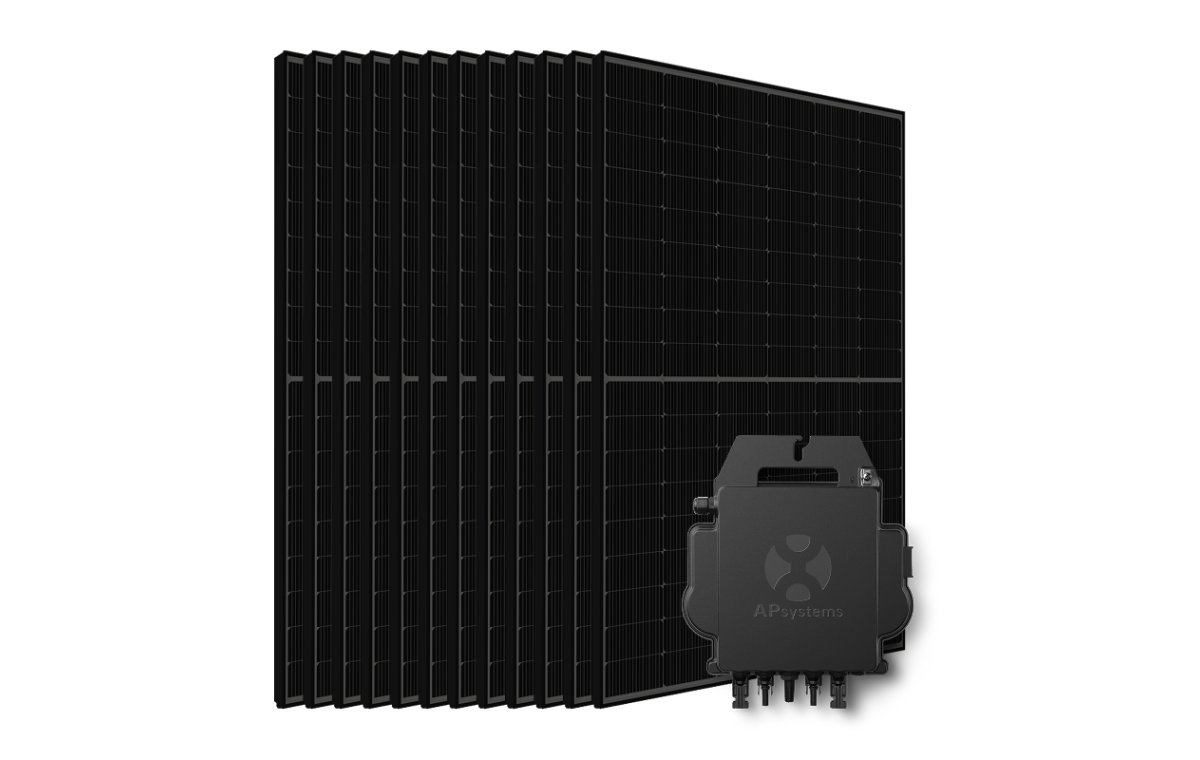

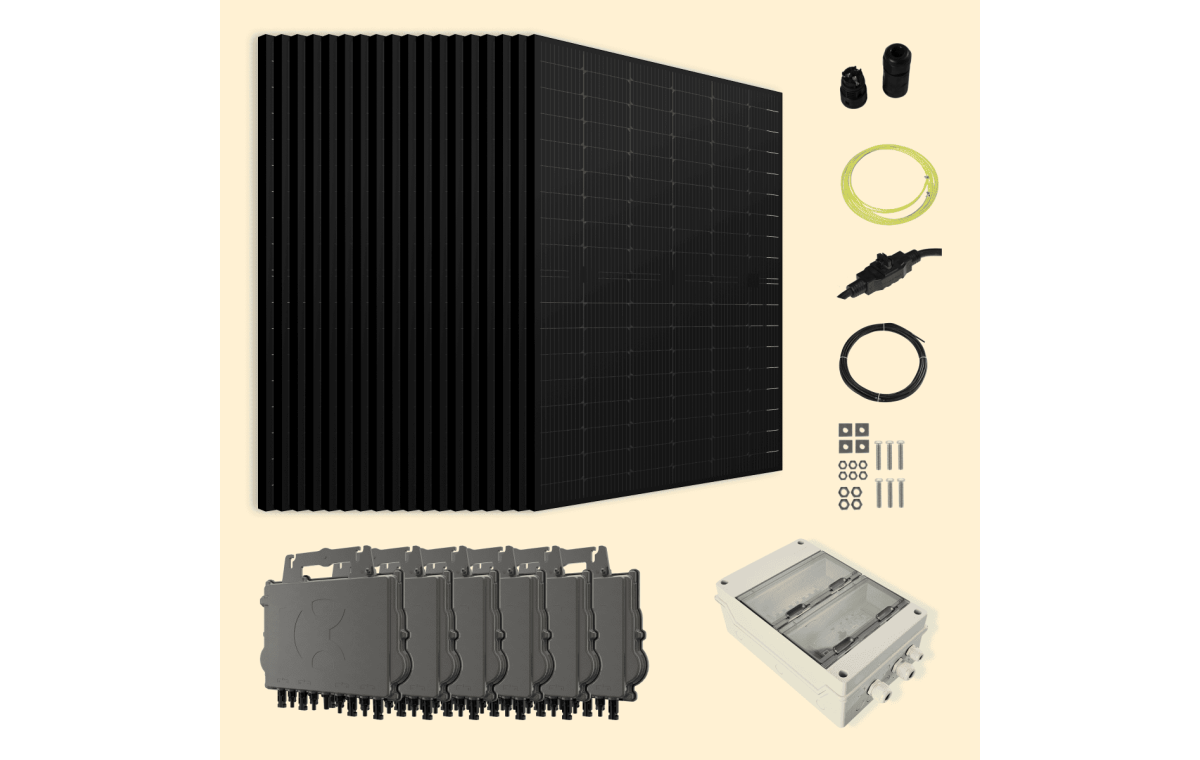

Kit Solaire Triphasé 10500W SOLYCO – Micro-onduleur APSYSTEMS QT2 21 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 10500W SOLYCO ?

• ⚡ Production 16 150 kWh/an : 21 panneaux Back Contact de 500 Wc chacun couvrent les besoins d'une grande maison familiale ou d'une installation tout-électrique (pompe à chaleur, recharge véhicule électrique incluses) avec une marge de production confortable.
• ⚡ Technologie Back Contact sans grille d'ombrage : toutes les connexions électriques sont déplacées à l'arrière de la cellule. La face avant capte la lumière sur 100 % de sa surface, y compris en faible luminosité, ce que confirme la courbe de performance SOLYCO face aux modules PERC de génération précédente.
• ⚡ Pilotage individuel par le portail EMA : chaque micro-onduleur APsystems QT2 communique via ZigBee crypté avec la passerelle ECU. Le portail EMA (Energy Management Analysis) d'APsystems centralise le suivi de production panneau par panneau, accessible sur navigateur ou application mobile 24 h/24.
• ⚡ Garanties longue durée : 30 ans de garantie produit panneau, 30 ans de garantie de performance à 88,85 % de la puissance initiale, 12 ans sur les micro-onduleurs APsystems QT2 (extensibles à 20 ans en option).
• ⚡ Jusqu'à 3 392 €/an d'économies : sans batterie, avec un taux d'autoconsommation estimé à 70 % en installation triphasée.
• ⚡ Natif triphasé : les micro-onduleurs QT2 sont conçus pour un couplage parallèle triphasé équilibré (sortie 3/N/PE 400 V), conformes Enedis-PRO-RES_10E et certifiés Bureau Veritas. Pas d'adaptateur, pas de compromis sur l'équilibrage des phases.

Kit photovoltaïque triphasé 10500W SOLYCO : le Back Contact pour grandes installations résidentielles

Ce kit solaire triphasé de 10 500 Wc tire parti de deux choix techniques complémentaires. Du côté panneau, la technologie Back Contact de SOLYCO pousse le rendement par module à 24,5 %, un niveau rarement atteint dans la gamme résidentielle. Du côté conversion, les micro-onduleurs APsystems QT2 sont les seuls micro-onduleurs quad triphasés du marché avec une sortie AC native de 2 000 VA par unité, dimensionnée pour des modules de 315 Wc à 670 Wc.

Résultat : avec seulement 6 micro-onduleurs pour 21 panneaux, l'installation reste lisible, l'entretien limité et la production optimisée panneau par panneau. Ce dimensionnement cible les foyers dont la consommation mensuelle dépasse 200 €, les maisons tout-électrique et toute installation branchée sur un compteur triphasé.

Comment ça marche ?

Le fonctionnement s'organise en trois étapes :

• Les 21 panneaux SOLYCO captent la lumière solaire sur leur face avant (grâce à la technologie Back Contact qui libère toute la surface de cellule) et sur leur face arrière (bifacialité, coefficient 70 %). L'énergie est convertie en courant continu (DC).
• Chaque micro-onduleur APsystems QT2 prend en charge jusqu'à 4 panneaux via ses 2 entrées MPPT (Maximum Power Point Tracking) indépendantes. Il convertit le courant continu en courant alternatif triphasé (3/N/PE 400 V) directement en toiture, panneau par panneau. Un ombrage ou une panne sur un panneau n'affecte pas les autres.
• L'énergie triphasée produite alimente le réseau domestique en priorité : électroménager, chauffage, pompe à chaleur, borne de recharge. Le surplus part sur le réseau public ou peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Le portail EMA centralise la supervision de l'ensemble des micro-onduleurs via la passerelle ECU.

Raccordement électrique

Côté DC, les panneaux se raccordent aux micro-onduleurs via connecteurs MC4 (câbles 4 mm² de 120 cm fournis avec chaque module, rallonges disponibles en option selon la configuration de pose). Côté AC, les micro-onduleurs sont reliés en série sur le câble bus triphasé (câble 5G2,5 mm²), puis au coffret de protection AC triphasé via les connecteurs APsystems. Le pack électrique de protection (coffret AC triphasé 9 kWc MadENR, marque française, conforme UTE C15-712-1) est proposé en option lors de la configuration. Il comprend disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type AI immunisé, parafoudre type II 3P + neutre (20 kA In / 40 kA Imax) et compteur LED de production. Un système de mise à la terre (câble 20 m, cosses, griffes) complète le câblage fixe de l'installation.

Panneau SOLYCO 500Wc Back Contact biverre bifacial

Le panneau SOLYCO R-BG 108nBC.6/500 est le module qui définit le positionnement de ce kit : performance haute de gamme sur une surface maîtrisée. Sa technologie Back Contact (BC) déplace l'intégralité des connexions électriques à l'arrière des cellules monocristallines. La face avant ne présente donc aucune grille métallique, ni aucune zone d'ombrage interne. Les 108 cellules de 182 x 96 mm travaillent sur leur pleine surface.

Le rendement de 24,5 % qui en résulte est l'un des plus élevés disponibles en résidentiel. Sur 2,04 m² de surface par module, cela se traduit par 500 Wc en conditions standard (STC), et jusqu'à 541 W en irradiance bifaciale optimale (BNPI). La structure biverre (2 mm de verre trempé antireflet en face avant, 2 mm de verre trempé avec espaces inter-cellules noirs en face arrière) renforce la résistance mécanique face aux chocs, à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). Le coefficient de bifacialité de 70 % garantit un gain de production réel en pose au sol, sur toit plat ou en façade au-dessus d'un support clair.

Le design Full Black (cadre aluminium anodisé noir, cellules sans grille apparente) intègre le module discrètement sur la toiture. La boîte de jonction IP68 à 3 diodes de dérivation protège chaque panneau en cas d'ombrage partiel.

Garantie produit 30 ans. Garantie de performance 30 ans à 88,85 % de la puissance initiale. Certifications IEC 61215, IEC 61730, IEC 61701, IEC 62716. Garant allemand : SOLYCO Solar AG.

Micro-onduleurs APsystems QT2

Les 6 micro-onduleurs APsystems QT2 constituent la colonne vertébrale de conversion de ce kit triphasé. Chaque unité prend en charge 4 panneaux (2 entrées MPPT, 2 panneaux par MPPT), pour une puissance de sortie AC maximale de 2 000 VA. C'est la puissance de sortie la plus élevée disponible dans la catégorie micro-onduleur triphasé quad, dimensionnée pour des modules de 315 Wc à 670 Wc. Les 6 unités couvrent ainsi les 21 panneaux du kit (le 21e panneau est géré par un 6e micro-onduleur avec 3 entrées actives et 1 entrée bouchonnée).

La tension DC d'entrée est plafonnée à 60 V avec une tension de démarrage à 22 V, ce qui maintient chaque panneau dans une plage basse tension sécurisée pendant l'installation et la maintenance. Le rendement maximum atteint 97 %, le rendement MPPT nominal 99,5 %.

La communication entre micro-onduleurs et passerelle ECU passe par des signaux ZigBee cryptés, sans câble de données supplémentaire. Le portail EMA (Energy Management Analysis) affiche la production en temps réel et l'historique panneau par panneau. La conception est entièrement à convection naturelle (sans ventilateur), indice de protection IP67. Le transformateur haute fréquence assure l'isolation galvanique entre le champ DC et le réseau AC.

Sortie certifiée triphasée équilibrée (3/N/PE 400 V), conforme EN 50549-1, DIN VDE 0126-1-1 (VFR 2019), Enedis-PRO-RES_10E et certificat Bureau Veritas U22-0368. Garantie 12 ans, extensible à 20 ans en option.

Pack électrique de protection

Le pack électrique de protection AC triphasé (coffret MadENR, fabrication française) est proposé en option lors de la configuration du kit. Il sécurise le raccordement entre la chaîne micro-onduleurs et votre tableau électrique : disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type AI immunisé, parafoudre type II 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11), compteur LED de production. Coffret 24 modules IP65 IK07, dimensions 290 × 420 × 133 mm, fourni avec schéma électrique et étiquetage conforme UTE C15-712-1.

Les démarches administratives pour votre kit triphasé 10500W

Un kit de 10 500 Wc relève du régime standard des installations d'autoconsommation supérieures à 3 kWc. Trois étapes sont à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si vos panneaux sont installés à plus de 1,80 m du sol ou si votre commune est en zone classée Architectes des Bâtiments de France (ABF). Le délai d'instruction est généralement d'un mois.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, environ 10 minutes). Pour un kit triphasé, vérifiez que votre compteur Linky est bien paramétré en triphasé auprès de votre fournisseur d'énergie.
• CONSUEL : l'attestation de conformité électrique est obligatoire pour les installations supérieures à 3 kWc. L'attestation porte sur le coffret de protection, le câblage fixe et le raccordement au tableau général (TGBT).

???? Mon Kit Solaire prend en charge l'ensemble de ces démarches via son service administratif dédié. Démarches en mairie, dossier Enedis, coordination CONSUEL : vous vous concentrez sur la pose des panneaux, Mon Kit Solaire s'occupe de la paperasse.

Supports de fixation compatibles

Les 21 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg par module) se posent sur plusieurs types de supports :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante sans perçage structurel.
• Toit plat : équerres 15° Solspeed ou équerres inclinables (15° à 45°) pour optimiser l'angle d'inclinaison sur surface horizontale. Configuration favorable à la bifacialité si la membrane est claire.
• Au sol : structure GSE GroundSystem Evolution ou équerres inclinables. La pose au sol maximise le gain bifacial de la face arrière (jusqu'à +30 % de production selon la réflectivité du sol).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe Mon Kit Solaire peut vous conseiller selon votre type de couverture et votre exposition.

Optimisez votre installation solaire

Ce kit triphasé de 10 500 Wc est conçu pour une autoconsommation directe. Deux pistes pour aller plus loin :

• Batterie de stockage : ajoutez une batterie solaire compatible avec votre onduleur ou avec une solution AC-couplée pour stocker votre surplus diurne et le restituer le soir ou en cas de coupure. À 10 500 Wc de production, la fenêtre de surplus est significative en été.
• MKSurplus : valorisez le surplus non autoconsommé via l'offre de rachat Mon Kit Solaire, compatible avec les kits installés en autonomie et ceux posés par un partenaire QualiPV RGE.
• Ecojoko : branchez cet assistant d'économie d'énergie sur votre tableau pour identifier les postes de consommation énergivores et ajuster vos usages aux heures de production solaire maximale (10 h-16 h).
• Borne de recharge véhicule électrique : avec 16 150 kWh produits par an, ce kit peut contribuer significativement à la recharge de votre véhicule. Programmez la charge en journée pour maximiser la part de solaire dans votre kilométrage.

Questions fréquentes sur le kit solaire triphasé 10500W SOLYCO

Comment fonctionne ce kit solaire triphasé 10500W ?

Les 21 panneaux SOLYCO 500Wc convertissent la lumière solaire en courant continu. Chaque micro-onduleur APsystems QT2 prend en charge 4 panneaux et les convertit en courant alternatif triphasé (3/N/PE 400 V), directement en toiture. Cette énergie triphasée alimente votre réseau domestique en priorité. Le surplus est envoyé sur le réseau public. La production est suivie panneau par panneau via le portail EMA d'APsystems, accessible sur navigateur ou application mobile.

Quelles économies avec ce kit triphasé de 10500W ?

Avec 10 500 Wc installés et un taux d'autoconsommation estimé à 70 %, la production annuelle est estimée à 16 150 kWh/an, soit jusqu'à 3 392 €/an d'économies sur votre facture d'électricité. Ce kit convient aux foyers dont la consommation mensuelle dépasse 200 €, aux maisons tout-électrique (pompe à chaleur, borne de recharge) et aux installations triphasées existantes. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon l'ensoleillement, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 10500W ?

Trois démarches sont nécessaires : une Déclaration Préalable en mairie si les panneaux sont installés à plus de 1,80 m du sol ou en zone ABF, la signature d'une Convention d'Autoconsommation avec Enedis (en ligne, gratuit), et une attestation CONSUEL (conformité électrique obligatoire au-delà de 3 kWc). Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont les suivantes par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance, avec au moins 88,85 % de la puissance initiale conservée au terme de la période, garant allemand SOLYCO Solar AG. Micro-onduleurs APsystems QT2 : 12 ans de garantie standard, extensible à 20 ans en option (supervision via portail EMA requise). Ces niveaux de garantie sont parmi les plus élevés du marché résidentiel.

Ce kit est-il compatible avec mon installation triphasée existante ?

Oui. Les micro-onduleurs APsystems QT2 sont conçus nativement pour un raccordement triphasé équilibré (3/N/PE 400 V). Leur certification Bureau Veritas (certificat U22-0368) confirme la conformité aux exigences Enedis-PRO-RES_10E pour le couplage parallèle triphasé au réseau public. Si votre tableau est déjà en triphasé, le raccordement est direct, sans adaptateur ni équipement intermédiaire.

Puis-je installer ce kit moi-même ?

Oui, nos kits sont conçus pour l'auto-installation avec guides de montage détaillés, schémas de câblage fournis et assistance téléphonique Mon Kit Solaire. La pose des panneaux et la connexion MC4 sont accessibles à un bricoleur rigoureux. Le câblage fixe jusqu'au tableau (TGBT) et la validation CONSUEL relèvent de la norme NF C 15-100 et nécessitent une attention particulière à la conformité électrique.

Ce kit peut-il alimenter une pompe à chaleur ou recharger un véhicule électrique ?

Avec 16 150 kWh produits par an, ce kit de 10 500 Wc est bien dimensionné pour couvrir les usages intensifs d'une maison tout-électrique, pompe à chaleur comprise. Pour la recharge d'un véhicule électrique, la production de pointe en journée (10 h-16 h) permet d'alimenter une borne de recharge standard (3,7 à 7,4 kW) directement depuis les panneaux. Programmez la recharge en créneaux solaires pour maximiser la part d'énergie autoproduite dans votre consommation.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui. Ce kit est évolutif. Vous pouvez ajouter une batterie solaire compatible en couplage AC pour stocker votre surplus et le consommer le soir ou en cas de coupure réseau. À 10 500 Wc de production, le surplus estival est suffisant pour justifier un stockage de 10 kWh ou plus.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleurs APsystems QT2

Pack électrique de protection (en option)

Caractéristiques générales du kit
