Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.
Pourquoi choisir le kit 11500W SOLYCO + TSUN ?
- ⚡ 17 688 kWh produits chaque année : 23 panneaux Back Contact de 500 Wc, affichant un rendement de 24,5 %, l'un des plus élevés du marché résidentiel. Sur une surface limitée, vous produisez davantage qu'avec des modules conventionnels.
- ⚡ Technologie Back Contact pleine surface : en déplaçant tous les contacts électriques à l'arrière de la cellule, SOLYCO supprime la grille métallique sur la face avant. Résultat : zéro ombrage interne, meilleure captation par temps couvert, moins de risque de points chauds.
- ⚡ Suivi panneau par panneau via TSUN SMART : chaque micro-onduleur TSOL-MS2000 embarque un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production de chacun des 23 panneaux en temps réel, avec historiques et alertes.
- ⚡ Fiabilité sur trois décennies : garantie produit 30 ans et garantie de performance 30 ans à 88,85 % pour les panneaux SOLYCO, garantie 12 ans sur les micro-onduleurs TSUN (extensible à 25 ans en option).
- ⚡ Jusqu'à 3 715 €/an d'économies : à ce niveau de puissance, le kit couvre les besoins d'un foyer tout-électrique et laisse une marge confortable pour les gros consommateurs.
- ⚡ Bridage réseau intégré : le Smart Meter TSUN PEEM-S100, fourni avec le kit, pilote dynamiquement la puissance injectée sur le réseau selon votre consommation réelle, sans intervention manuelle.

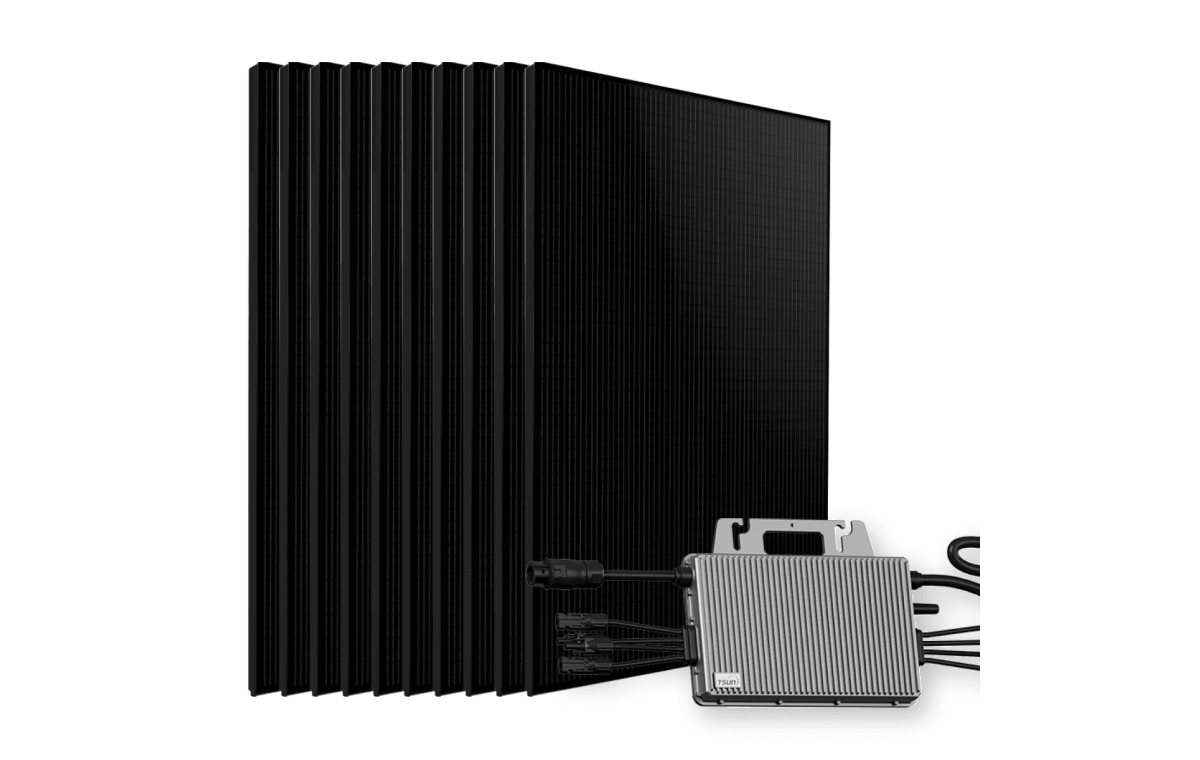

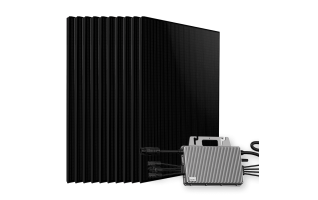

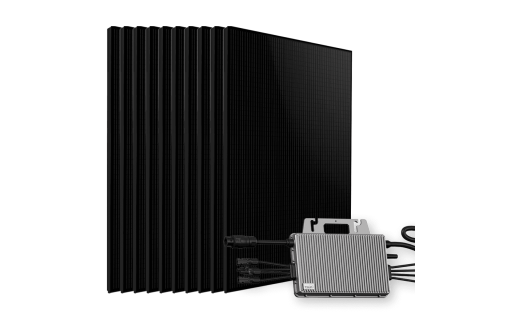

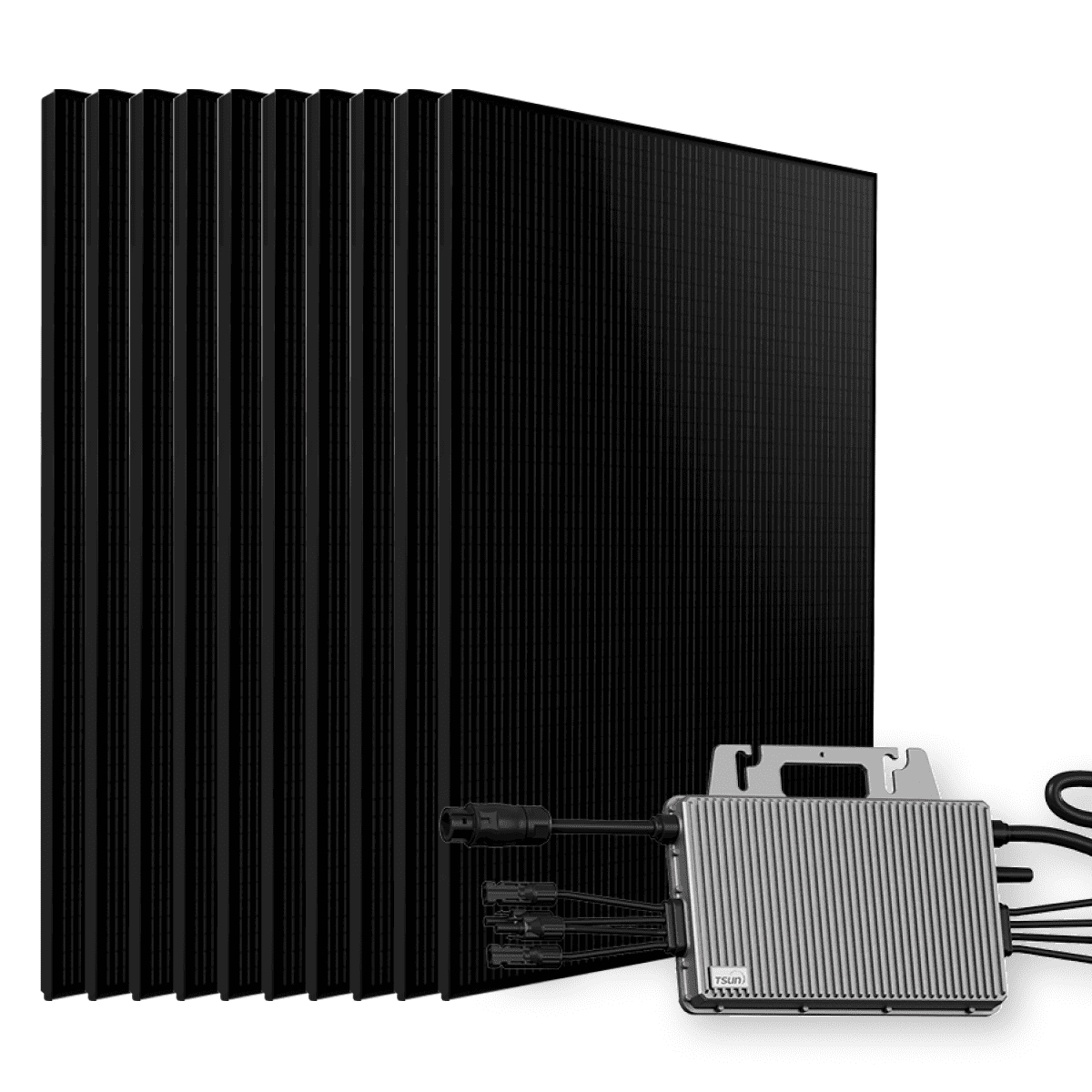

Kit solaire autoconsommation 11500W : la puissance haute sans compromis sur la qualité
Certains kits de grande puissance sacrifient la qualité des panneaux pour rester dans une enveloppe budgétaire. Ce kit solaire autoconsommation de 11 500 Wc fait le choix inverse : 23 modules SOLYCO R-BG 108nBC.6/500 à technologie Back Contact, structure bi-verre bifaciale et design Full Black, secondés par 6 micro-onduleurs TSUN TSOL-MS2000 et le Smart Meter PEEM-S100 pour un pilotage fin de la production.
La puissance totale de 11 500 Wc vise les foyers dont la consommation mensuelle dépasse 150 à 200 €, les maisons équipées d'une pompe à chaleur, d'une borne de recharge ou d'un système de climatisation. À 17 688 kWh produits par an en estimation sud de la France, le kit couvre une large part des besoins annuels d'un foyer à forte consommation, avec un surplus exploitable via l'offre MKSurplus de Mon Kit Solaire.
Comment ça marche ?
Le fonctionnement repose sur trois niveaux : la production, la conversion et le pilotage.
Les 23 panneaux SOLYCO captent la lumière solaire sur leur face avant - sans aucune grille métallique grâce au Back Contact - et sur leur face arrière grâce à la bifacialité (coefficient 70 %). Chaque panneau convertit ce rayonnement en courant continu (DC).
Les 6 micro-onduleurs TSUN TSOL-MS2000, fixés sous les panneaux par groupes de 4 (avec un groupe de 3 pour le dernier), transforment individuellement ce courant DC en courant alternatif 230 V (AC), panneau par panneau via leurs 4 entrées MPPT (Maximum Power Point Tracking) indépendantes. Cette architecture garantit qu'un ombrage ou une panne sur un panneau n'affecte pas la production des 22 autres.
Le Smart Meter TSUN PEEM-S100, installé dans votre tableau électrique, mesure en permanence le flux d'énergie entre votre installation et le réseau grâce à sa pince ampèremétrique CT. Il communique sans fil avec les micro-onduleurs pour limiter automatiquement la puissance injectée sur le réseau si votre consommation intérieure baisse, sans aucun réglage manuel. Le surplus non consommé peut être valorisé via MKSurplus ou revendu selon la réglementation en vigueur.
Raccordement électrique
Le raccordement de ce kit de 11 500 Wc suit un schéma en branches AC. Les panneaux se câblent aux micro-onduleurs via connecteurs MC4 (câbles fournis ou rallonges en option selon la disposition des panneaux). Les micro-onduleurs sont reliés entre eux en série sur les câbles AC de branche, puis connectés au coffret de protection AC, qui contient les disjoncteurs, l'interrupteur différentiel, le parafoudre et le compteur de production. Ce coffret est ensuite raccordé au tableau général basse tension (TGBT) du logement.
Le Smart Meter PEEM-S100 s'installe sur le rail DIN 35 mm du tableau principal, avec la pince CT clipsée sur la phase d'arrivée. Le tout est conforme à la norme NF C 15-100.
Le pack électrique de protection, proposé en option lors de la configuration, regroupe l'ensemble des composants de sécurité nécessaires à une installation conforme.
Panneau SOLYCO 500Wc - Back Contact bi-verre bifacial
Le panneau SOLYCO R-BG 108nBC.6/500 représente ce que la technologie photovoltaïque résidentielle propose de plus abouti en matière de rendement. Ses cellules monocristallines Back Contact transfèrent la totalité des connexions électriques à l'arrière du module : la face avant capte la lumière sur 100 % de sa surface, sans grille d'ombrage, ce qui contribue à son rendement de 24,5 % en conditions standard - parmi les plus élevés du marché grand public.
La construction bi-verre (2 mm de verre trempé face avant avec revêtement antireflet, 2 mm face arrière) protège les cellules sur la durée contre les contraintes mécaniques, l'humidité, le brouillard salin (IEC 61701) et l'ammoniac (IEC 62716). Pas de backsheet plastique susceptible de jaunir ou de se délaminer : un avantage concret sur trente ans d'exposition aux intempéries. La bifacialité (coefficient 70 %, tolérance ± 5 %) permet en outre à la face arrière de capter la lumière réfléchie par le sol ou le support, avec une puissance pouvant atteindre 541 W en conditions bifaciales optimales (BNPI).
Son design Full Black - cadre aluminium anodisé noir, espaces inter-cellules noirs, face avant uniforme - offre une intégration discrète sur les toitures sombres. La boîte de jonction est certifiée IP68, les câbles (120 cm, 4 mm²) sont équipés de connecteurs Stäubli MC4 Evo 2. Le module supporte des grêlons jusqu'à 30 mm de diamètre et des charges mécaniques de 5 400 Pa en pression. SOLYCO, garant allemand, couvre le panneau 30 ans en garantie produit et 30 ans en garantie de performance à 88,85 % de la puissance initiale.
Dimensions : 1 800 × 1 134 × 30 mm, poids : 24,8 kg.

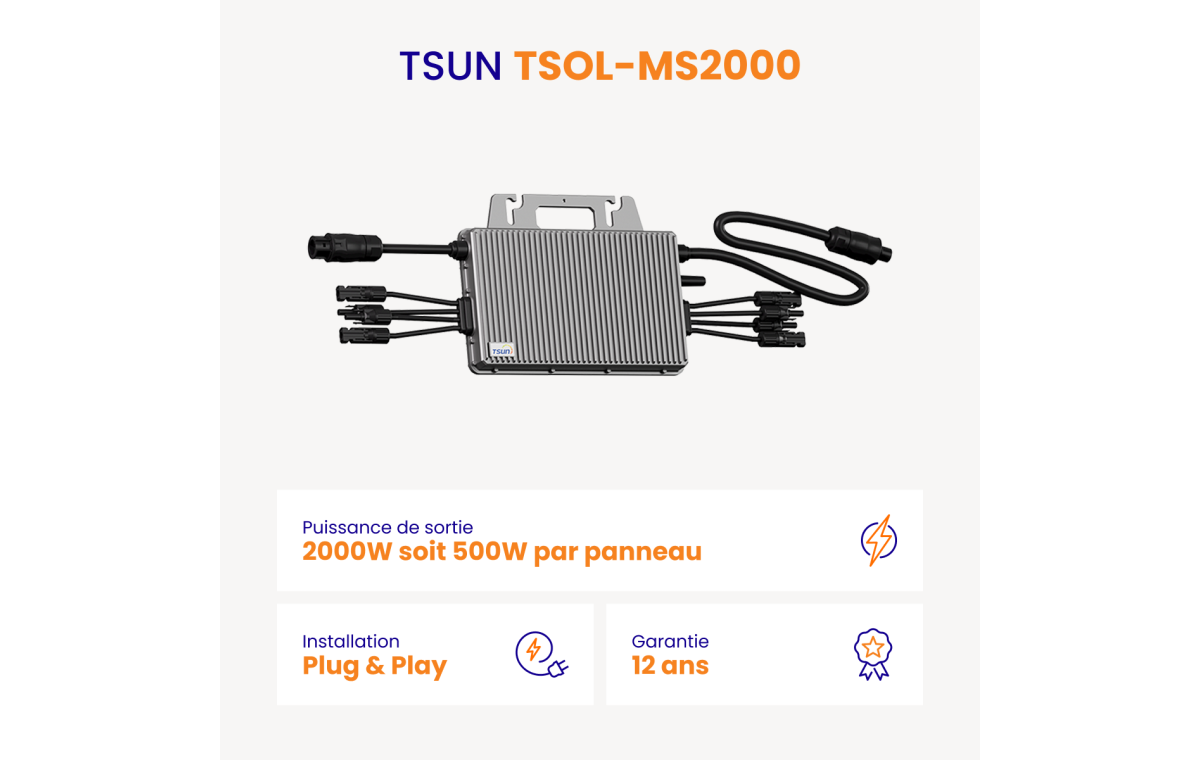

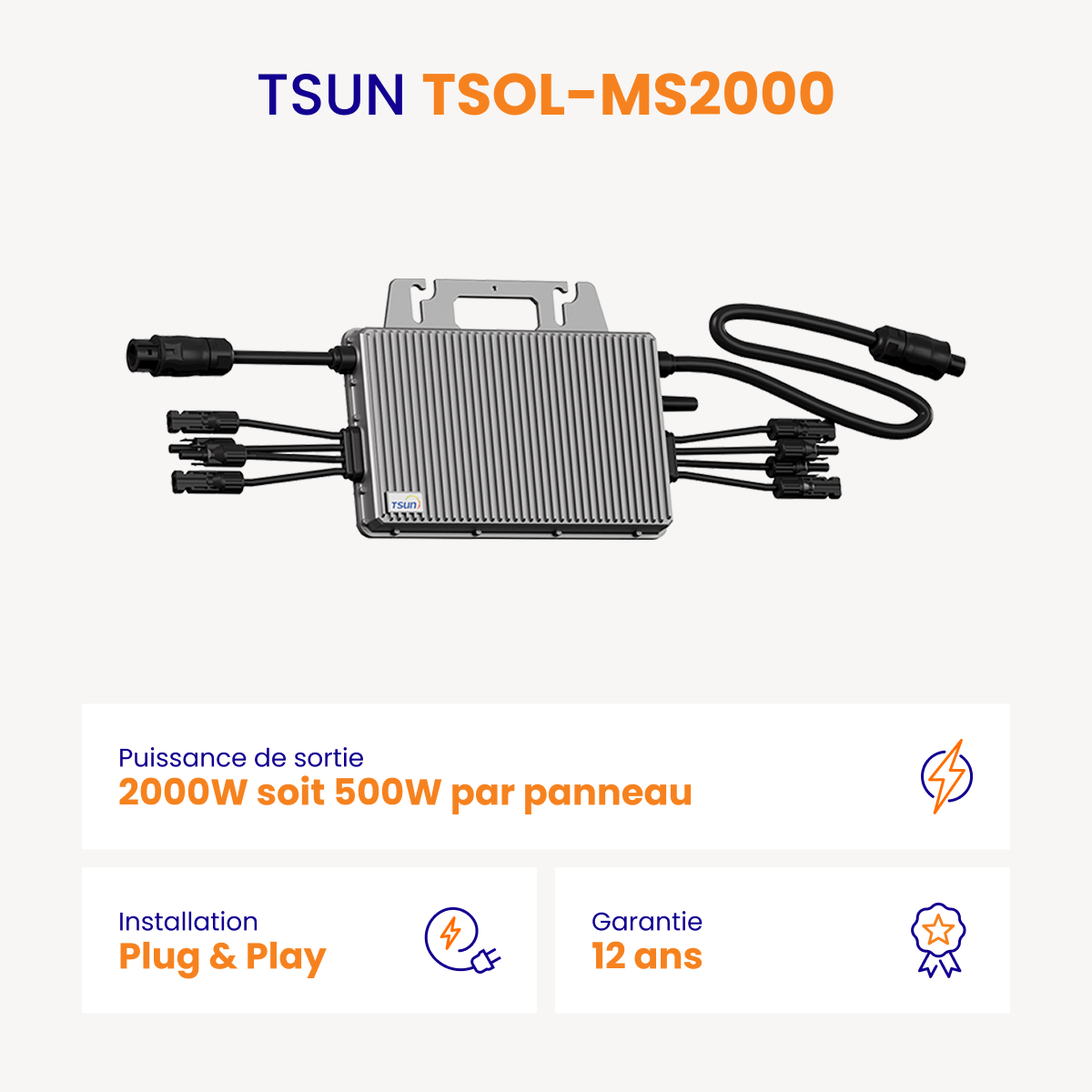

Micro-onduleurs TSUN TSOL-MS2000
Ce kit embarque 6 micro-onduleurs TSUN TSOL-MS2000, chacun raccordant jusqu'à 4 panneaux sur ses 4 entrées MPPT indépendantes pour une puissance de sortie totale de 2 000 VA par unité (500 W par panneau). L'architecture à 4 MPPT distincts signifie qu'un arbre ou une cheminée qui ombrage partiellement un panneau ne pénalise pas la production des 3 autres gérés par le même micro-onduleur.
La plage de tension MPPT couvre 16 à 60 V DC, la tension d'entrée maximale est plafonnée à 60 V - une limite basse qui simplifie la manipulation lors du montage et élimine les risques liés aux hautes tensions DC des installations centralisées. L'efficacité maximale atteint 96,7 %, l'efficacité MPPT 99,8 %.
Le micro-onduleur est certifié EN 50549 et VDE 4105, norme européenne pour le raccordement au réseau basse tension. Il intègre une protection LoM (Loss of Mains) qui déconnecte automatiquement l'installation en cas de coupure réseau. Son boîtier est certifié IP67, refroidi par convection naturelle (pas de ventilateur), et dimensionné pour une plage de température de -40 °C à +65 °C. Garantie constructeur 12 ans, extension à 25 ans disponible en option chez Mon Kit Solaire.
Le suivi de production s'effectue via l'application gratuite TSUN SMART (iOS, Android, Web), accessible en Wi-Fi 2,4 GHz ou par RJ45.
Smart Meter TSUN PEEM-S100
Pour un kit de 11 500 Wc en monophasé, le Smart Meter TSUN PEEM-S100 n'est pas un accessoire de confort : il pilote activement la production. Ce module s'installe sur le rail DIN 35 mm de votre tableau principal et mesure en permanence le courant échangé entre votre installation et le réseau grâce à sa pince ampèremétrique CT (diamètre 16 mm, longueur de câble 2 m), supportant jusqu'à 100 A par phase.
Via le réseau Wi-Fi domestique (802.11 b/g/n, 2,4 GHz, portée jusqu'à 100 m en champ libre), le PEEM-S100 communique avec les micro-onduleurs TSUN en moins de 300 ms pour adapter leur puissance de sortie à la consommation réelle du foyer, en temps quasi réel. Cette fonction dite « anti-retour » ou « zéro injection » permet de limiter le surplus envoyé sur le réseau selon la configuration retenue - utile si votre convention avec Enedis l'impose ou si vous préférez consommer 100 % de votre production.
La configuration s'effectue depuis l'application TSUN SMART ou via les boutons en façade. Le Smart Meter est compatible avec les installations monophasées. Garantie constructeur 2 ans.
Pack électrique de protection
Le pack électrique de protection, proposé en supplément lors de la configuration du kit, sécurise la liaison entre les micro-onduleurs et le tableau général basse tension : disjoncteurs de protection contre les surintensités, interrupteur différentiel contre les défauts d'isolement, compteur de production pour suivre votre énergie produite, et parafoudre contre les surtensions. Le câble 3G et le câble de mise à la terre 6 mm² sont dimensionnés pour 11 500 W. Conforme NF C 15-100.
Les démarches administratives pour votre kit 11500W
Un kit photovoltaïque de 11 500 Wc relève du régime des installations supérieures à 3 kWc. Trois démarches sont à prévoir :
- En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre logement se situe en zone Architectes des Bâtiments de France (ABF). La mairie dispose de 30 jours pour répondre.
- Enedis : signez la Convention d'Autoconsommation avec ou sans injection sur le portail Enedis (démarche en ligne, gratuite, environ 10 minutes). Cette convention est obligatoire dès lors que votre installation est raccordée au réseau.
- CONSUEL : faites valider la conformité électrique de votre installation. Pour tout kit dépassant 3 kWc, l'attestation de conformité CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) est obligatoire avant la mise en service et avant tout contrat de revente de surplus.
???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Vous installez les panneaux, nous gérons la paperasse.
Supports de fixation compatibles
Les 23 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg) se posent sur plusieurs types de supports :
- Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Des crochets et rails adaptés à chaque type de couverture permettent une pose parallèle à la surface.
- Toit plat : équerres à 15° fixes ou équerres inclinables (15 à 45°) pour rattraper un angle de captation optimal selon votre latitude.
- Au sol : structure GSE GroundSystem Evolution ou équerres inclinables. La pose au sol exploite pleinement la bifacialité du panneau SOLYCO si le sol sous les modules est clair ou réfléchissant.
- Façade : équerres inclinables pour une orientation verticale avec angle ajustable.
Les supports de fixation sont proposés en option lors de la configuration. L'équipe de Mon Kit Solaire peut vous aider à choisir le système adapté à votre support et à l'orientation de votre toiture.
Optimisez votre installation solaire
Ce kit est déjà équipé du Smart Meter TSUN pour le pilotage de la production. Quelques compléments permettent d'aller plus loin :
- Batterie de stockage : ajoutez une batterie solaire pour stocker le surplus produit en journée et le restituer le soir ou la nuit, en portant votre taux d'autoconsommation de 70 % à 90 % environ. À ce niveau de puissance, les batteries de 10 à 15 kWh sont les plus adaptées.
- MKSurplus : valorisez votre surplus non consommé et non stocké grâce à l'offre de rachat Mon Kit Solaire, compatible avec les installations en autoconsommation avec injection.
- Ecojoko : assistez le suivi de votre consommation foyer en temps réel, prise par prise, pour identifier les postes de gaspillage et maximiser votre taux d'autoconsommation.
- Assurance ESTALY : protégez votre installation contre le vol, la casse accidentelle et les pertes de rendement anormales.
Questions fréquentes - Kit solaire autoconsommation 11500W SOLYCO
Comment fonctionne ce kit solaire autoconsommation 11500W ?
Les 23 panneaux SOLYCO captent la lumière solaire et produisent un courant continu (DC). Chacun des 6 micro-onduleurs TSUN TSOL-MS2000 convertit ce courant en 230 V alternatif (AC), panneau par panneau via 4 entrées MPPT indépendantes. L'énergie produite alimente directement vos appareils. Le Smart Meter PEEM-S100 mesure en temps réel ce que vous consommez et ajuste la puissance injectée sur le réseau pour éviter un surplus non souhaité. L'application TSUN SMART vous donne une vision instantanée de la production de chacun des 23 panneaux.
Quelles économies puis-je réaliser avec ce kit de 11500W ?
Avec 11 500 Wc, la production annuelle estimée est de 17 688 kWh, soit jusqu'à 3 715 €/an d'économies sur votre facture (taux d'autoconsommation 70 %, sans batterie). Ce kit convient particulièrement aux foyers consommant plus de 150 à 200 €/mois, aux maisons tout-électriques équipées d'une pompe à chaleur ou d'une borne de recharge pour véhicule électrique. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France.
Quelles démarches administratives pour un kit de 11500W ?
Trois démarches sont obligatoires : une Déclaration Préalable en mairie (si les panneaux sont à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation signée en ligne avec Enedis (gratuite), et une attestation de conformité CONSUEL avant la mise en service. Mon Kit Solaire propose un service de démarches administratives pour gérer l'ensemble de ces formalités à votre place.
Quelles sont les garanties de ce kit solaire ?
Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, certifiés IEC 61215, IEC 61730, IEC 61701 et IEC 62716. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans, extensibles à 25 ans en option chez Mon Kit Solaire. Smart Meter TSUN PEEM-S100 : 2 ans de garantie constructeur.
Ce kit est-il compatible avec une installation triphasée ?
Ce kit est conçu pour les installations monophasées. Les micro-onduleurs TSUN TSOL-MS2000 et le Smart Meter PEEM-S100 fonctionnent en monophasé 230 V. Si votre tableau est alimenté en triphasé, consultez nos kits triphasés dédiés ou contactez l'équipe Mon Kit Solaire pour vérifier la compatibilité avec votre installation.
Puis-je ajouter une batterie à ce kit ?
Oui. Les micro-onduleurs TSUN TSOL-MS2000 sont compatibles batterie. Vous pouvez associer une batterie de stockage à votre installation pour porter le taux d'autoconsommation aux environs de 90 % et stocker jusqu'à 15 kWh ou plus selon le modèle retenu. Cela représente un gain supplémentaire estimé à plusieurs centaines d'euros par an selon la capacité installée.
Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?
Avec 17 688 kWh produits par an, ce kit de 11 500 Wc dispose d'une capacité de production suffisante pour couvrir à la fois les besoins domestiques d'un grand foyer et une partie significative de la recharge d'un véhicule électrique (consommant en moyenne 2 000 à 3 000 kWh/an). Pour optimiser la recharge solaire, programmez-la en milieu de journée (10h-16h), aux heures de production maximale.
Comment suivre ma production en temps réel ?
L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production panneau par panneau grâce au module Wi-Fi intégré à chaque micro-onduleur. Vous visualisez l'historique de production, les alertes en cas de panne et les données de consommation dès lors que le Smart Meter PEEM-S100 est appairé. Tout passe par votre réseau Wi-Fi domestique, sans passerelle externe.
Caractéristiques techniques
Panneau SOLYCO R-BG 108nBC.6/500
| Caractéristique | Valeur |
|---|
| Technologie de cellule |
Monocristalline Back Contact (BC) |
| Construction |
Bi-verre bifacial Full Black |
| Nombre de cellules |
108 cellules (182 × 96 mm) |
| Puissance nominale (STC) |
500 Wc |
| Puissance bifaciale (BNPI) |
Jusqu'à 541 W |
| Rendement du module |
24,5 % |
| Coefficient de bifacialité |
70 % (± 5 %) |
| Tension au point de fonctionnement (Vmp) |
34,24 V |
| Courant au point de fonctionnement (Imp) |
14,60 A |
| Tension à vide (Voc) |
41,28 V |
| Courant de court-circuit (Isc) |
15,24 A |
| Coefficient de température (Pmax) |
-0,26 %/°C |
| Dimensions |
1 800 × 1 134 × 30 mm |
| Poids |
24,8 kg |
| Boîte de jonction |
IP68, 3 diodes |
| Câbles et connecteurs |
120 cm (4 mm²), Stäubli MC4 Evo 2 |
| Charge mécanique |
5 400 Pa pression / 2 400 Pa aspiration |
| Résistance à la grêle |
Grêlons 30 mm à 23,9 m/s (RG3) |
| Garantie produit |
30 ans |
| Garantie de performance |
30 ans à 88,85 % |
| Certifications |
IEC 61215, IEC 61730, IEC 61701, IEC 62716 |
| Garant |
Allemand (SOLYCO Solar AG) |
Micro-onduleurs TSUN TSOL-MS2000
| Caractéristique | Valeur |
|---|
| Quantité dans ce kit |
6 unités |
| Panneaux gérés par unité |
Jusqu'à 4 |
| Puissance de sortie (par unité) |
2 000 VA |
| Puissance par entrée |
500 W |
| Nombre de MPPT (par unité) |
4 indépendants |
| Plage de tension MPPT |
16 à 60 V |
| Tension DC maximale |
60 V |
| Courant d'entrée DC max |
4 × 16 A |
| Efficacité maximale |
96,7 % |
| Efficacité MPPT |
99,8 % |
| Tension de sortie AC |
220/230/240 V, L/N/PE |
| Fréquence nominale |
50/60 Hz |
| Communication |
Wi-Fi 2,4 GHz, app TSUN SMART |
| Indice de protection |
IP67 |
| Dimensions |
331 × 261 × 44 mm |
| Poids |
5,5 kg |
| Plage de température |
-40 °C à +65 °C |
| Certifications |
EN 50549, VDE 4105, INMETRO |
| Garantie |
12 ans (extension 25 ans en option) |
Smart Meter TSUN PEEM-S100
| Caractéristique | Valeur |
|---|
| Type |
Smart Meter monophasé |
| Tension d'entrée AC |
230 V, 50/60 Hz |
| Courant maximal par phase |
100 A |
| Communication |
Wi-Fi 802.11 b/g/n, 2,4 GHz |
| Portée Wi-Fi (champ libre) |
100 m |
| Pince CT fournie |
1, diamètre 16 mm, câble 2 m |
| Temps de communication |
300 ms vers les micro-onduleurs |
| Installation |
Rail DIN 35 mm |
| Dimensions |
36 × 90 × 90 mm |
| Poids |
130 g |
| Plage de température |
-20 °C à +55 °C |
| Application |
TSUN SMART (iOS, Android, Web) |
| Garantie |
2 ans |
Caractéristiques générales du kit
| Caractéristique | Valeur |
|---|
| Puissance totale |
11 500 Wc |
| Nombre de panneaux |
23 |
| Phase |
Monophasé |
| Type |
Autoconsommation avec injection |
| Production annuelle estimée |
17 688 kWh/an |
| Économies annuelles estimées |
Jusqu'à 3 715 €/an (sans batterie) |
| Profil cible |
Foyers 150 à 200 €/mois et plus, tout-électrique |
