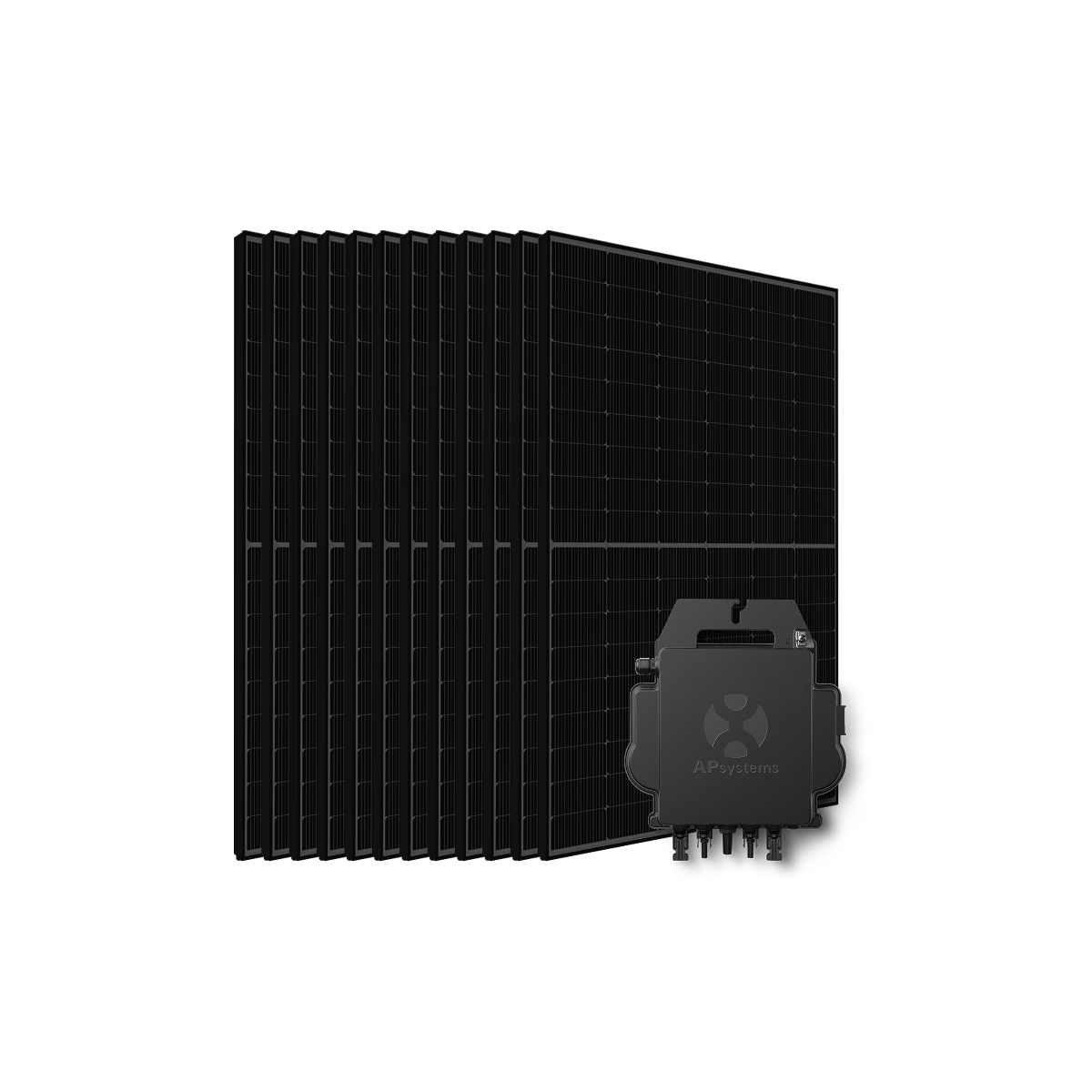

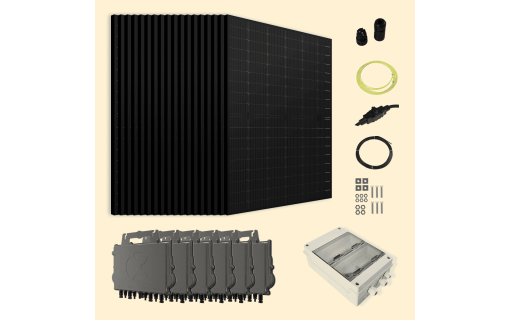

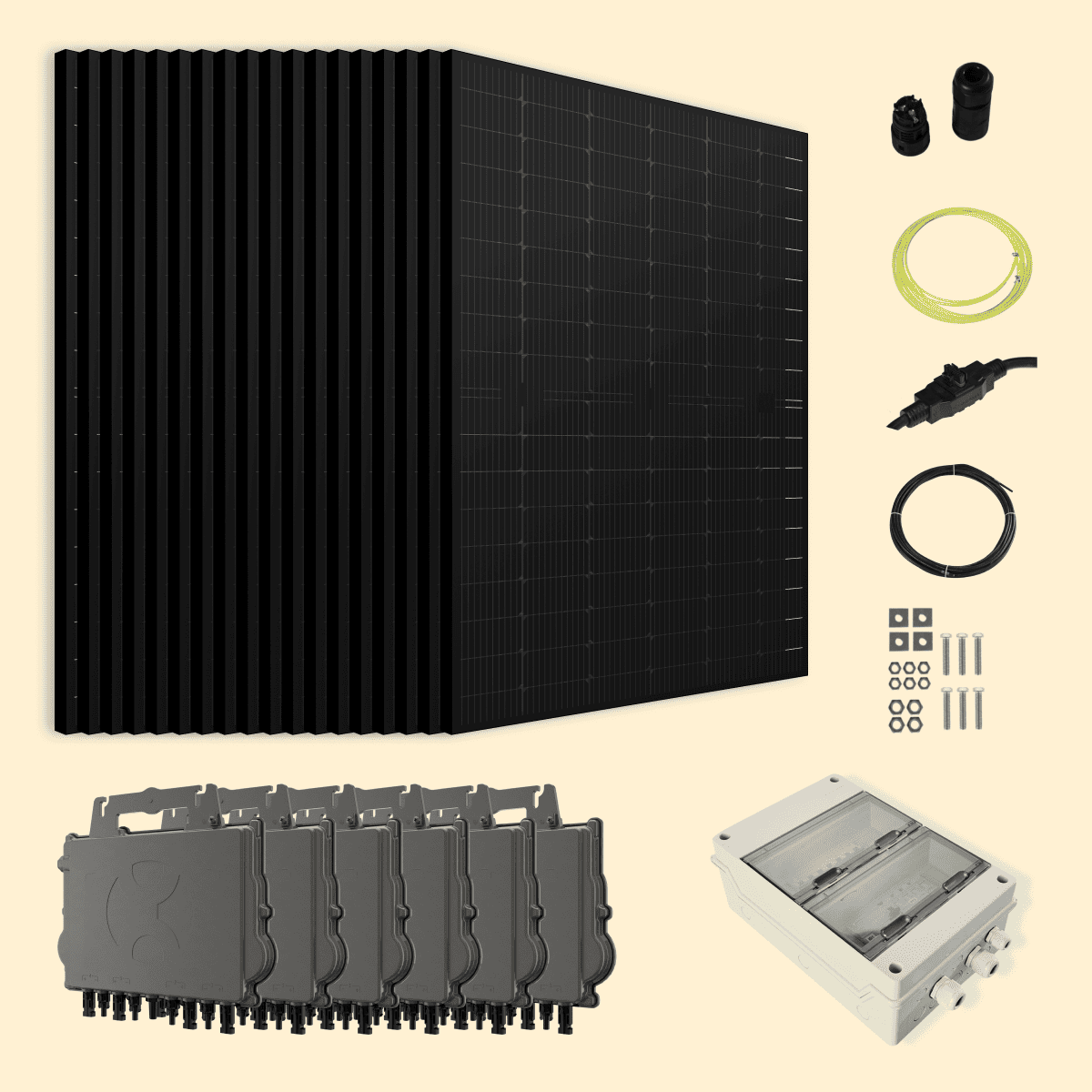

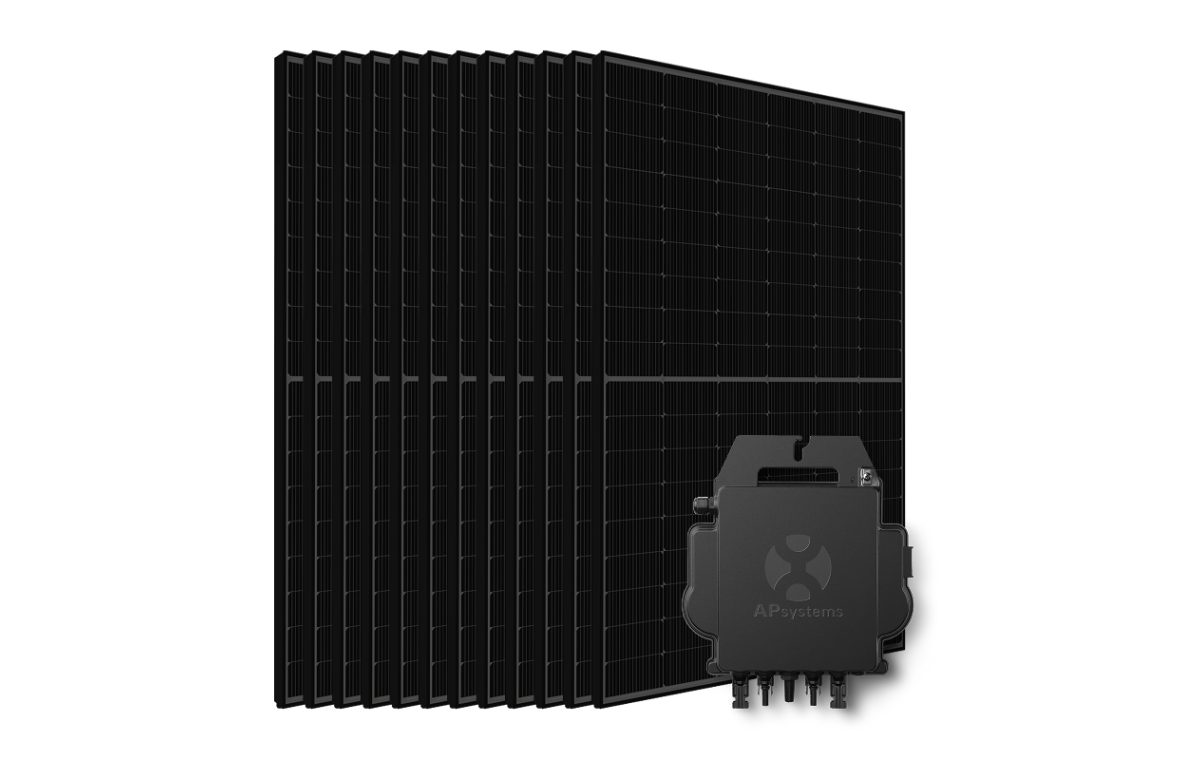

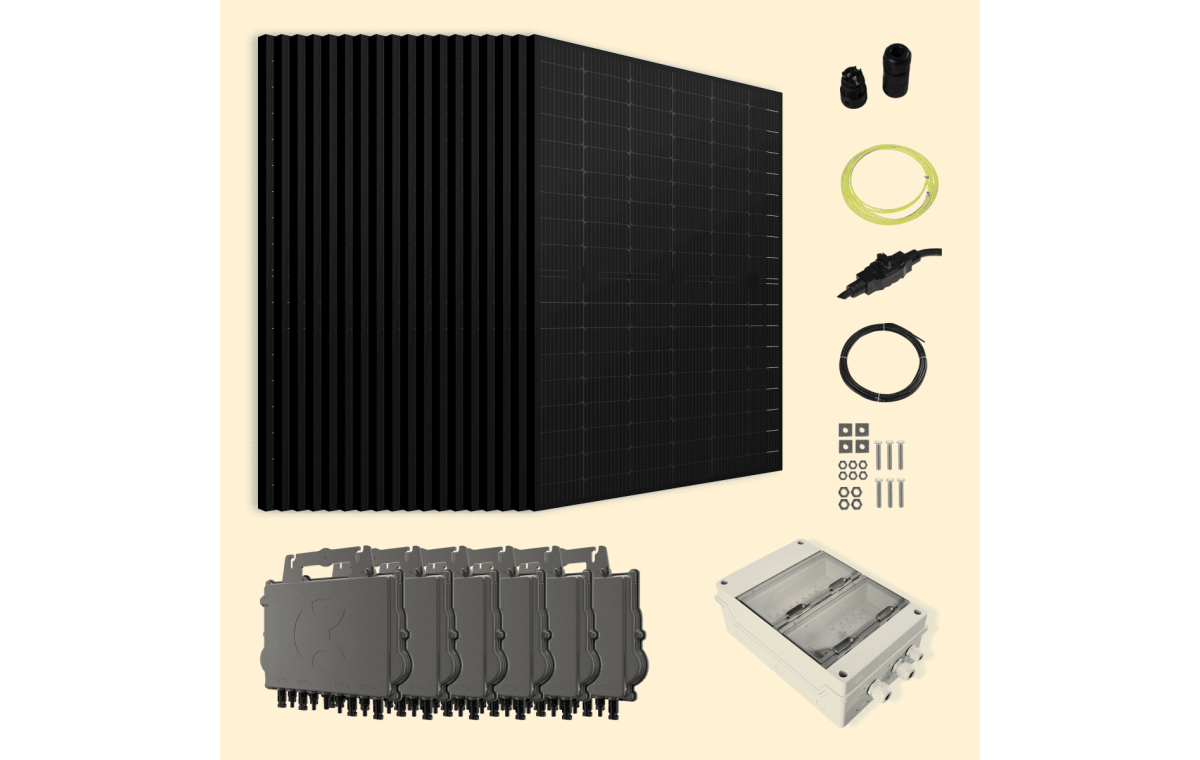

Kit Solaire Triphasé 11500W SOLYCO – Micro-onduleur APSYSTEMS QT2 23 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 11500W SOLYCO ?

• ⚡ Production 17 688 kWh/an grâce à 23 panneaux Back Contact : la technologie Back Contact déplace les contacts électriques à l'arrière de la cellule, libérant toute la face avant pour capter la lumière. Même par temps couvert, ce kit tire le meilleur de chaque heure d'ensoleillement.
• ⚡ Rendement 24,5 %, parmi les plus élevés du résidentiel : 23 modules de 500 Wc sur seulement 2,04 m² par panneau, soit une empreinte au sol maîtrisée pour une puissance de 11 500 Wc. La bifacialité (coefficient 70 %) ajoute un gain de production sur la face arrière, notamment en pose au sol ou sur toit plat.
• ⚡ 6 micro-onduleurs APsystems QT2, triphasés natifs : chaque QT2 gère 4 panneaux sur 2 MPPT (Maximum Power Point Tracking) indépendants et distribue sa production sur les trois phases simultanément. L'équilibre triphasé est assuré de façon native, sans onduleur central.
• ⚡ Monitoring panneau par panneau via EMA : la communication ZigBee cryptée entre les micro-onduleurs et la passerelle ECU (Energy Communication Unit) permet un suivi individuel de chaque module depuis le portail Energy Management Analysis (EMA), accessible 24h/24 sur navigateur ou smartphone.
• ⚡ Garanties solides sur la durée : 30 ans de garantie produit et de performance à 88,85 % pour les panneaux SOLYCO (garant allemand), 12 ans de garantie pour les micro-onduleurs APsystems QT2, extensibles à 20 ans en option.
• ⚡ Jusqu'à 3 715 €/an d'économies sur votre facture d'électricité, pour un foyer consommant entre 200 et 250 €/mois, avec une capacité à couvrir des usages intensifs : pompe à chaleur, véhicule électrique, climatisation.

Kit solaire triphasé 11500W : 23 panneaux Back Contact pour une production de haute densité

Ce kit photovoltaïque triphasé de 11 500 Wc est construit autour d'un choix de composant singulier : le panneau SOLYCO 500Wc R-BG 108nBC.6/500, un module Back Contact bi-verre bifacial Full Black garanti 30 ans par un garant allemand. Il s'adresse aux propriétaires d'installations triphasées qui veulent maximiser la production sur leur surface disponible sans multiplier le nombre de modules, et aux foyers tout-électrique dont la consommation mensuelle dépasse 200 €. Les 6 micro-onduleurs APsystems QT2 prennent en charge chacun 4 panneaux et distribuent leur production directement sur les trois phases du réseau domestique, sans onduleur central, sans point de défaillance unique. Le résultat : 17 688 kWh produits par an en estimation, répartis équitablement sur les trois phases de votre installation.

Comment ça marche ?

Le fonctionnement de ce kit triphasé s'organise en trois étapes continues :

• Les 23 panneaux SOLYCO captent l'énergie solaire sur leur face avant (et en partie sur leur face arrière grâce à la bifacialité) et la convertissent en courant continu DC. La technologie Back Contact élimine toute grille métallique en face avant : chaque cellule expose sa totalité à la lumière, y compris à faible irradiance.
• Les 6 micro-onduleurs APsystems QT2, fixés derrière les panneaux, transforment ce courant DC en courant alternatif triphasé 400 V / 50 Hz. Chaque unité dispose de 2 entrées MPPT pour ses 4 panneaux, avec un rendement MPPT de 99,5 %. La sortie triphasée équilibrée répartit la production sur les phases L1, L2 et L3 simultanément.
• L'énergie produite alimente en priorité les appareils du foyer (électroménager, pompe à chaleur, recharge VE, éclairage). Le surplus non consommé est envoyé sur le réseau ou valorisé via l'offre MKSurplus.

La passerelle ECU collecte les données de chaque micro-onduleur via ZigBee crypté et les transmet au portail EMA pour un suivi détaillé en temps réel.

Raccordement électrique

Ce kit triphasé se raccorde au tableau général de l'installation en 5G2,5 mm² (câble pentapolaire fourni au mètre). Le coffret de protection AC triphasé MADEnR 9 kWc (disjoncteur 4P 16 A, inter-différentiel 4P 25 A 30 mA type AI, parafoudre Type II réseau 3P + neutre Imax 40 kA, compteur de production LED) est proposé en option lors de la configuration. La mise à la terre est assurée par le système inclus (cosses, électro-tap, griffes, câble de terre 20 m). Les câbles AC bus Y3 4 M en 2,5 mm² raccordent les QT2 au réseau, les rallonges MC4 (800 mm, 3 m et 5 m selon calepinage) assurent les jonctions DC entre panneaux et micro-onduleurs. La conception est conforme à la norme UTE C15-712-1 pour les installations raccordées au réseau public de distribution.

Panneau SOLYCO 500Wc Back Contact bi-verre bifacial

Le panneau SOLYCO R-BG 108nBC.6/500 n'est pas un module classique. Sa différence tient à la technologie Back Contact (BC) : l'ensemble des connexions électriques de chaque cellule monocristalline est déplacé à l'arrière du module. La face avant ne comporte donc ni busbars ni grille métallique d'ombrage. Toute la surface exposée au rayonnement capte l'énergie, ce que confirme le rendement de 24,5 % en conditions standard, l'un des plus élevés disponibles sur le marché résidentiel. Le coefficient de température de puissance est de -0,26 %/°C, ce qui limite les pertes de production lors des journées chaudes d'été.

La construction bi-verre (2 mm de verre trempé antireflet en face avant, 2 mm de verre trempé en face arrière avec espaces inter-cellules noirs) remplace le backsheet plastique des modules classiques. Elle apporte une robustesse mécanique supérieure (5 400 Pa en charge de pression, résistance à la grêle RG3 jusqu'à 30 mm) et une très bonne tenue face à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). La conception bifaciale (coefficient 70 %) permet à la face arrière de capter la lumière réfléchie par le support, avec une puissance en irradiance bifaciale pouvant atteindre 541 W par module. Le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs) s'intègre avec discrétion sur la toiture.

Côté garanties : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portés par un garant allemand (SOLYCO Solar AG). Certifié IEC 61215, IEC 61730, IEC 61701, IEC 62716. Boîte de jonction IP68 avec 3 diodes de dérivation, câbles de 120 cm en 4 mm² avec connecteurs Stäubli MC4 Evo 2.

Micro-onduleur APsystems QT2 triphasé

L'APsystems QT2 est la deuxième génération de micro-onduleurs quad triphasés d'APsystems. Conçu pour les installations triphasées résidentielles et tertiaires, chaque unité raccorde 4 panneaux sur 2 entrées MPPT distinctes et délivre jusqu'à 2 000 VA en sortie triphasée équilibrée (400 V, 2,9 A par phase). Ce kit en compte 6 pour gérer les 23 panneaux, le 23e panneau étant raccordé seul sur une des entrées du sixième QT2 (entrées non utilisées protégées par des caches MC4 fournis).

Les composants sont encapsulés dans du silicone pour dissiper la chaleur et assurer l'étanchéité IP67. Le rendement maximum atteint 97 %, le rendement MPPT nominal 99,5 %. La communication entre micro-onduleurs et la passerelle ECU passe par ZigBee crypté, avec une capacité de 80 unités par passerelle. Le transformateur haute fréquence à isolation galvanique garantit une séparation électrique entre les circuits DC et AC. Certifié EN 50549-1, DIN VDE 0126-1-1, UTE C15-712-1 et Enedis-PRO-RES_10E pour le raccordement triphasé au réseau public de distribution français. Refroidissement par convection naturelle, sans ventilateur. Garantie 12 ans standard, extensible à 20 ans en option.

Pack électrique de protection triphasé

Le coffret de protection AC triphasé MADEnR 9 kWc est proposé en option lors de la configuration de ce kit. Il comprend un disjoncteur 4P 16 A, un inter-différentiel 4P 25 A 30 mA type AI immunisé, un parafoudre Type II réseau 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61 643-11), un compteur de production LED et les schémas électriques avec étiquetage selon UTE C15-712-1. Coffret 24 modules IP65/IK07 en ABS anti-UV, dimensions 290 x 420 x 133 mm. Fabriqué par MADEnR, constructeur français certifié La French FAB.

Les démarches administratives pour votre kit triphasé 11500W

Un kit de 11 500 Wc relève du régime déclaratif standard des installations en autoconsommation avec injection. Trois étapes sont à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si vous êtes situé en zone classée Architectes des Bâtiments de France (ABF). Cette démarche est indépendante de la puissance installée.
• Enedis : signez une Convention d'Autoconsommation en ligne sur le portail Enedis (démarche gratuite). Pour une installation triphasée, précisez le raccordement triphasé lors de la demande.
• CONSUEL : l'attestation de conformité électrique est obligatoire au-delà de 3 kWc. Pour ce kit de 11 500 Wc, le CONSUEL porte sur le coffret AC triphasé et le câblage fixe jusqu'au tableau général basse tension (TGBT).

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Vous installez les panneaux, Mon Kit Solaire s'occupe de la paperasse.

Supports de fixation compatibles

Les 23 panneaux SOLYCO 500Wc (1 800 x 1 134 x 30 mm, 24,8 kg par module) se posent sur quatre types de supports :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à la couverture existante.
• Toit plat : équerres inclinables 15° ou réglables (15 à 45°) pour optimiser l'angle de captation, avec un gain bifacial exploitable si le revêtement de membrane est clair.
• Au sol : structure GSE ou équerres 15° au sol. La pose au sol est particulièrement adaptée à ce module bifacial : un support clair (graviers blancs, dalle claire) maximise le gain de la face arrière.
• Façade : équerres inclinables pour pose verticale ou inclinée, qui exploitent également la bifacialité sur les surfaces réfléchissantes.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe Mon Kit Solaire peut vous conseiller en fonction de votre type de couverture et de votre exposition.

Optimisez votre installation solaire

Ce kit de 11 500 Wc est une installation aboutie en production. Pour aller plus loin :

• Batterie de stockage : ce kit n'inclut pas de batterie. Ajouter une batterie solaire vous permet de stocker le surplus diurne et de le restituer le soir ou la nuit, ce qui augmente votre taux d'autoconsommation jusqu'à 90 %. Renseignez-vous sur la compatibilité des batteries avec une installation triphasée avant de choisir un modèle.
• MKSurplus : valorisez le surplus injecté sur le réseau grâce à l'offre de rachat de surplus Mon Kit Solaire, compatible avec les kits installés en autoconsommation avec injection.
• Passerelle ECU APsystems : la passerelle ECU (Energy Communication Unit) collecte les données des 6 QT2 via ZigBee et les transmet au portail EMA pour un suivi production en temps réel, panneau par panneau. Vérifiez son inclusion dans votre configuration.
• Ecojoko : un assistant de suivi de consommation pour identifier les postes de gaspillage et ajuster vos usages aux heures de production solaire maximale.

Questions fréquentes sur le kit solaire triphasé 11500W SOLYCO

Comment fonctionne ce kit solaire triphasé 11500W ?

Les 23 panneaux SOLYCO 500Wc captent le rayonnement solaire sur leurs deux faces et le convertissent en courant continu DC. Les 6 micro-onduleurs APsystems QT2 transforment ce courant en courant alternatif triphasé 400 V, réparti équitablement sur les phases L1, L2 et L3 de votre installation. L'énergie produite alimente directement les appareils du foyer, le surplus non consommé est envoyé sur le réseau. La passerelle ECU et le portail EMA assurent le suivi de production par panneau en temps réel.

Quelles économies puis-je réaliser avec ce kit triphasé 11500W ?

Avec 11 500 Wc installés, ce kit photovoltaïque peut produire jusqu'à 17 688 kWh/an, soit jusqu'à 3 715 €/an d'économies sur votre facture d'électricité (sans batterie, taux d'autoconsommation 70 %). Ce dimensionnement convient aux foyers consommant entre 200 et 250 €/mois, avec marge pour couvrir un véhicule électrique ou une pompe à chaleur. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France.

Quelles démarches administratives pour un kit de 11500W ?

Déclaration Préalable en mairie si les panneaux sont à plus de 1,80 m du sol ou en zone ABF, Convention d'Autoconsommation avec Enedis (en ligne, gratuit), attestation CONSUEL obligatoire au-delà de 3 kWc pour valider la conformité du raccordement au TGBT. Mon Kit Solaire gère ces formalités via son service de démarches administratives.

Ce kit est-il compatible avec mon installation triphasée ?

Oui. Les micro-onduleurs APsystems QT2 sont spécifiquement conçus pour les réseaux triphasés. Chaque unité distribue sa production sur les trois phases (L1, L2, L3) de façon équilibrée et native, sans adaptateur. Le certificat de conformité Bureau Veritas confirme la conformité au référentiel Enedis-PRO-RES_10E pour le raccordement triphasé au réseau public de distribution français.

Quelles sont les garanties de ce kit solaire ?

Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portés par un garant allemand. Micro-onduleurs APsystems QT2 : 12 ans standard, extensibles à 20 ans en option (sous condition de supervision via le portail EMA). Ces deux durées sont parmi les plus longues du marché résidentiel.

Comment suivre ma production en temps réel ?

Les 6 micro-onduleurs APsystems QT2 communiquent en ZigBee crypté avec la passerelle ECU, qui transmet les données au portail EMA (Energy Management Analysis) d'APsystems. Vous consultez la production panneau par panneau, en temps réel ou en historique, depuis n'importe quel navigateur ou l'application mobile APsystems, 24h/24.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, une batterie de stockage peut être ajoutée après l'installation initiale pour stocker votre surplus solaire et le consommer la nuit. Pour une installation triphasée, vérifiez que la batterie retenue est compatible avec un raccordement triphasé avant de commander. Mon Kit Solaire peut vous conseiller sur les modèles adaptés.

Ce kit peut-il contribuer à la recharge d'un véhicule électrique ?

Avec 17 688 kWh produits par an, ce kit dispose d'une capacité de production largement suffisante pour couvrir les besoins domestiques d'un grand foyer et contribuer à la recharge d'un véhicule électrique en journée. En programmant la recharge aux heures de production solaire maximale (10h-16h), vous maximisez la part d'énergie solaire consommée directement sans passer par le réseau.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Caractéristiques générales du kit
