Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

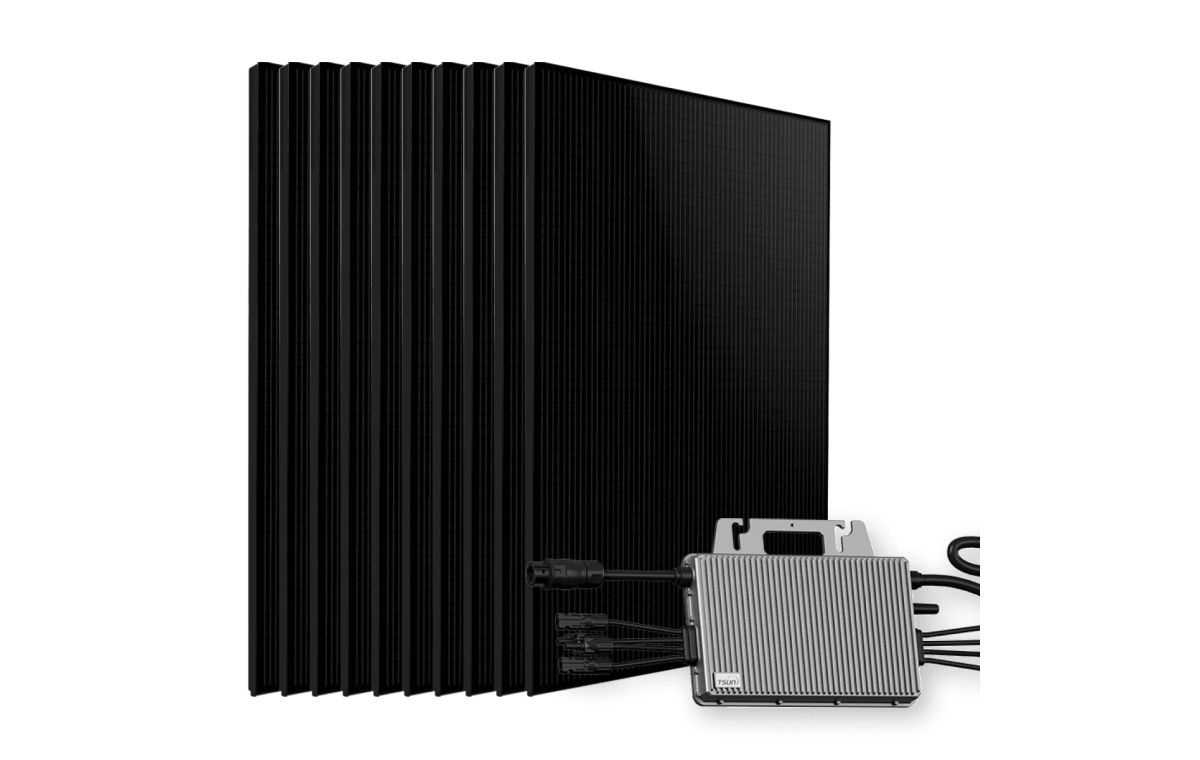

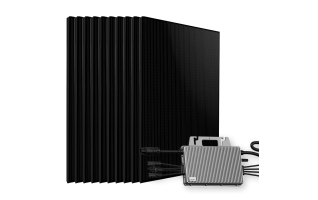

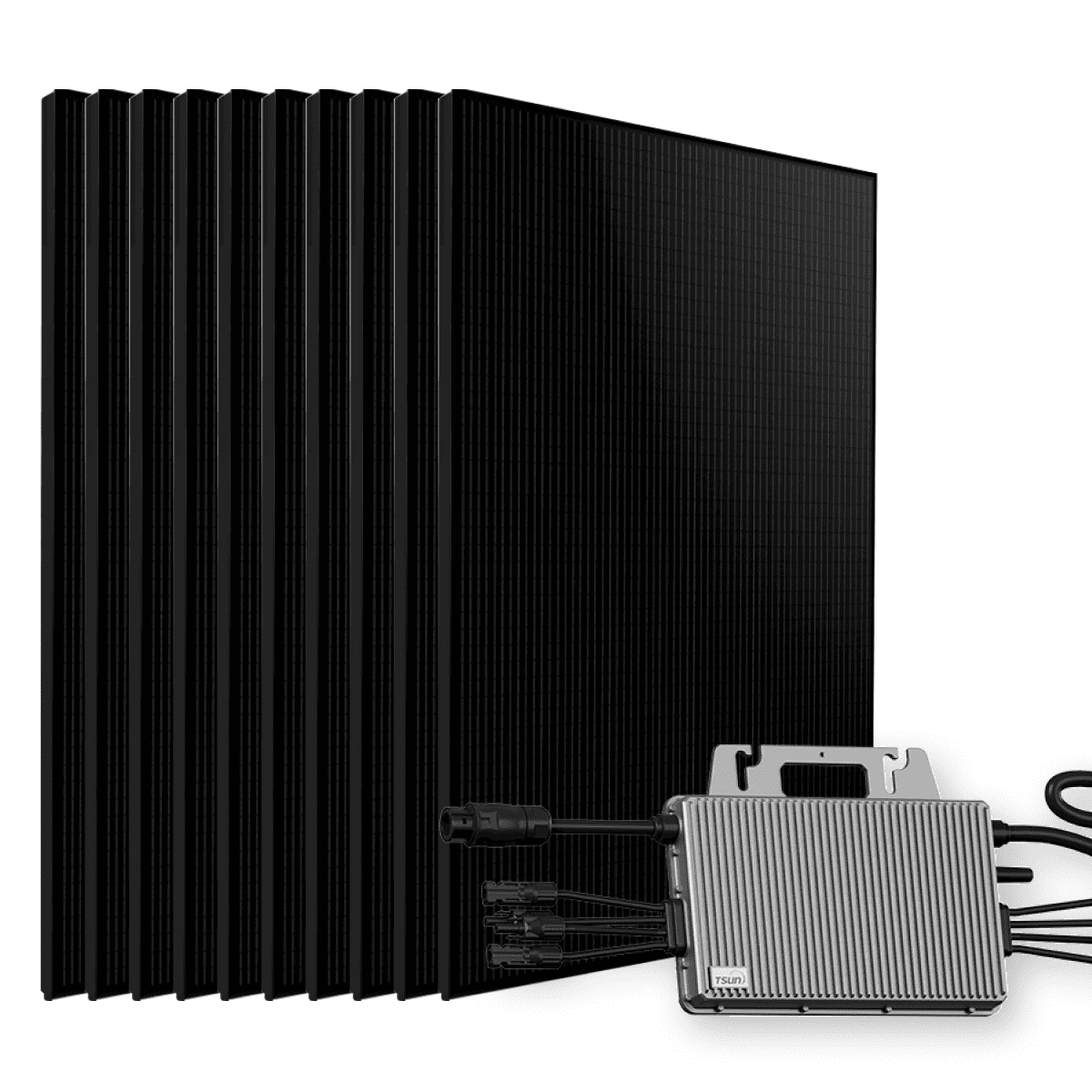

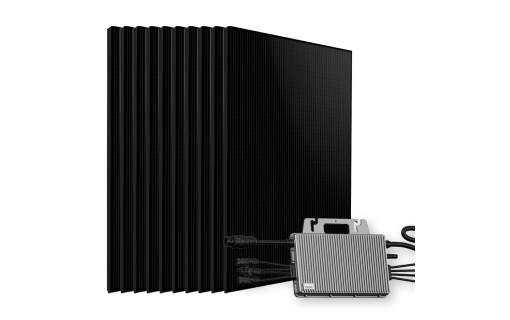

Pourquoi choisir le kit 12000W SOLYCO + TSUN ?
- ⚡ 18 457 kWh/an de production : 24 panneaux SOLYCO 500Wc Back Contact biverre bifaciaux pour couvrir les besoins d'une grande maison familiale, d'une installation tout-électrique ou d'un foyer consommant 200 €/mois et plus, avec une marge pour alimenter une pompe à chaleur ou recharger un véhicule électrique.
- ⚡ Technologie Back Contact : toutes les connexions électriques sont placées à l'arrière de la cellule. Résultat : la face avant capte la lumière sur 100 % de sa surface sans aucune grille d'ombrage, ce qui élève le rendement à 24,5 %, l'un des plus hauts du marché résidentiel.
- ⚡ Suivi panneau par panneau : 6 micro-onduleurs TSUN TSOL-MS2000, chacun doté de 4 entrées MPPT (Maximum Power Point Tracking) indépendantes, surveillés via l'application gratuite TSUN SMART (iOS, Android, Web) en Wi-Fi 2,4 GHz.
- ⚡ Bridage automatique de la réinjection : le Smart Meter TSUN PEEM-S100, installé sur rail DIN dans votre tableau, mesure votre consommation et communique avec les micro-onduleurs pour limiter dynamiquement le surplus injecté sur le réseau.
- ⚡ Garanties exceptionnelles : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale sur les panneaux SOLYCO ; 12 ans de garantie sur les micro-onduleurs TSUN (extensible à 25 ans en option).
- ⚡ Économies concrètes : jusqu'à 3 876 €/an sur votre facture d'électricité, soit la puissance la plus élevée de la gamme SOLYCO + TSUN pour un retour sur investissement rapide sur les grosses consommations.
Kit photovoltaïque autoconsommation 12000W : le plafond de la gamme SOLYCO pour les foyers gros consommateurs
Ce kit de 12 000 Wc marque le sommet de la gamme SOLYCO associée aux micro-onduleurs TSUN chez Mon Kit Solaire. Il s'adresse aux projets qui ne peuvent pas se contenter d'une puissance intermédiaire : maison de grande surface, habitation tout-électrique (radiateurs, eau chaude, plancher chauffant), pompe à chaleur de forte puissance ou recharge quotidienne de véhicule électrique. Avec 24 modules et une production annuelle estimée à 18 457 kWh, ce kit photovoltaïque couvre une part très significative de la consommation annuelle d'un tel foyer. L'architecture en micro-onduleurs garantit que l'ombrage d'un seul panneau - cheminée, lucarne, antenne - ne plombe pas la production des 23 autres. Le Smart Meter intégré au kit prend en charge le pilotage automatique de la réinjection, un point de conformité à ne pas négliger pour une installation de cette puissance en monophasé.
Comment ça marche ?
Le fonctionnement s'organise en trois étapes continues :
- Les 24 panneaux SOLYCO captent la lumière solaire sur leur face avant (sans ombrage de grille grâce à la technologie Back Contact) et sur leur face arrière (bifacialité, coefficient 70 %). Le courant continu (DC) ainsi généré est acheminé vers les micro-onduleurs via les connecteurs MC4.
- Les 6 micro-onduleurs TSUN TSOL-MS2000, chacun raccordé à 4 panneaux, convertissent ce courant continu en courant alternatif 230 V (AC) prêt à être consommé. Chaque panneau dispose de son propre MPPT (Maximum Power Point Tracking) : la production de chaque module est optimisée individuellement, indépendamment des autres. Cette énergie AC est injectée dans le réseau domestique et alimente en priorité tous les appareils du foyer en fonctionnement.
- Le Smart Meter TSUN PEEM-S100, installé dans le tableau électrique avec sa pince ampèremétrique sur la phase principale, mesure en temps réel la consommation du foyer et le flux d'injection vers le réseau. Il communique sans fil avec les micro-onduleurs pour brider dynamiquement leur puissance de sortie si nécessaire. Le surplus non consommé peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.
L'application TSUN SMART centralise le suivi de production panneau par panneau, les données de consommation issues du Smart Meter et les alertes en temps réel.
Raccordement électrique
Côté DC, les panneaux se raccordent aux micro-onduleurs via les connecteurs Stäubli MC4 Evo 2 fournis (câbles de 120 cm inclus par panneau) ; des rallonges MC4 de 800 mm, 3 m ou 5 m sont disponibles en option selon la distance entre le module et le micro-onduleur. Les micro-onduleurs sont câblés entre eux en Daisy Chain sur le bus AC, puis reliés au coffret de protection par un connecteur femelle dédié. Le pack électrique de protection sécurise l'ensemble côté AC (disjoncteur, différentiel, parafoudre, compteur de production), conformément à la norme NF C 15-100. Le Smart Meter PEEM-S100 se positionne sur rail DIN 35 mm dans le tableau de répartition principal, pince CT clipsée sur la phase d'arrivée. Le pack électrique de protection est proposé en option lors de la configuration du kit.
Panneau SOLYCO 500Wc - Back Contact biverre bifacial
Le panneau SOLYCO R-BG 108nBC.6/500 est un module haut de gamme qui concentre trois technologies rarement réunies à ce niveau de puissance en résidentiel : cellules Back Contact (BC) monocristallines, structure biverre et conception bifaciale.
La technologie Back Contact déplace la totalité des connexions électriques à l'arrière de la cellule. La face avant ne comporte donc plus aucune bande métallique qui masquerait une fraction de la surface active : toute la lumière reçue peut être convertie en électricité, y compris par ciel couvert ou en faible luminosité. La fiche technique SOLYCO confirme un avantage mesurable à basse irradiance par rapport à la génération PERC précédente. Le rendement de module atteint 24,5 % en conditions standard (STC), et la puissance peut grimper jusqu'à 541 W en conditions d'irradiance bifaciale optimale (BNPI).
La construction biverre - verre trempé 2 mm face avant avec revêtement antireflet, verre trempé 2 mm face arrière - remplace le film plastique (backsheet) des panneaux classiques. Elle protège les cellules contre l'humidité, le brouillard salin (IEC 61701) et l'ammoniac (IEC 62716), et confère une robustesse mécanique certifiée à 5 400 Pa en pression et 2 400 Pa en aspiration. La résistance à la grêle est validée pour des grêlons jusqu'à 30 mm de diamètre.
La face arrière bifaciale capte la lumière réfléchie par le sol ou le support de pose, avec un coefficient de bifacialité de 70 % (± 5 %). Pour les toitures ou poses au sol sur support clair, ce gain s'ajoute directement à la production de la face avant.
Côté esthétique, le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs, absence de grille visible) s'intègre avec discrétion sur la majorité des toitures.
Les garanties SOLYCO sont parmi les plus longues du marché résidentiel : 30 ans de garantie produit et 30 ans de garantie de performance, avec une puissance restant garantie à 88,85 % de la valeur initiale au terme de cette période. Le module est certifié IEC 61215, IEC 61730, IEC 61701 et IEC 62716, avec un garant allemand (SOLYCO Solar AG, Berlin).

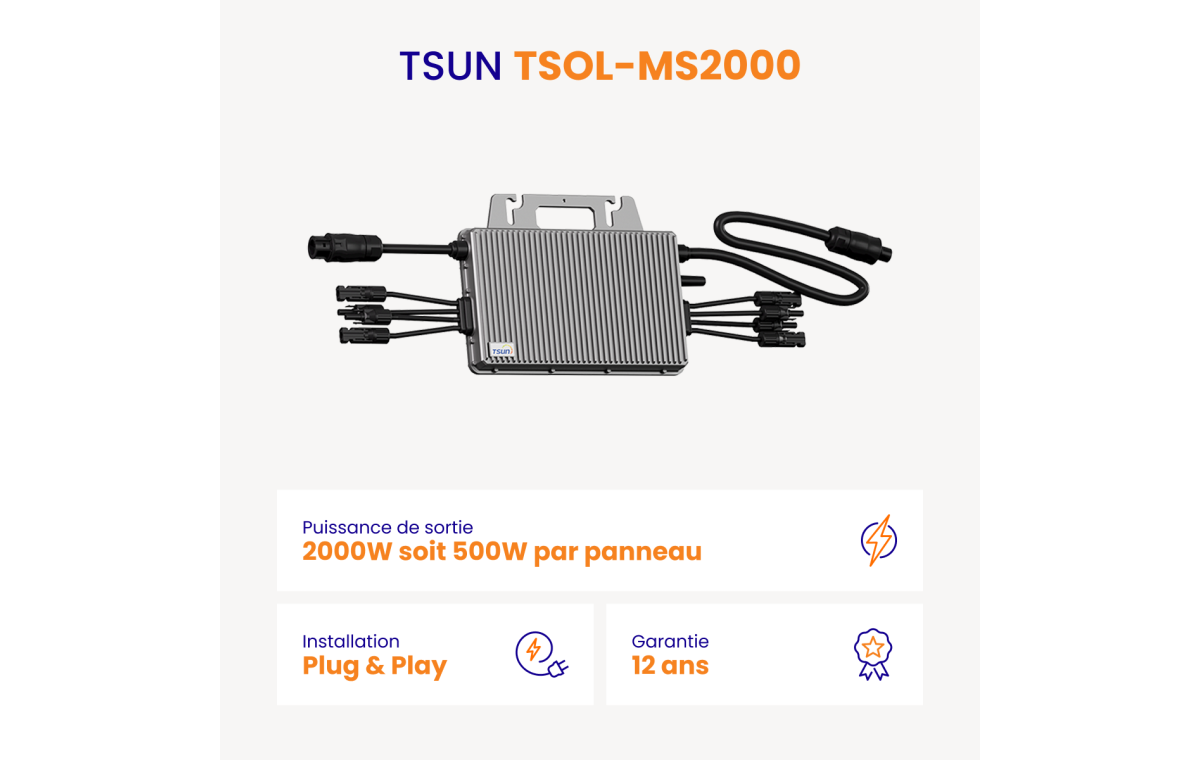

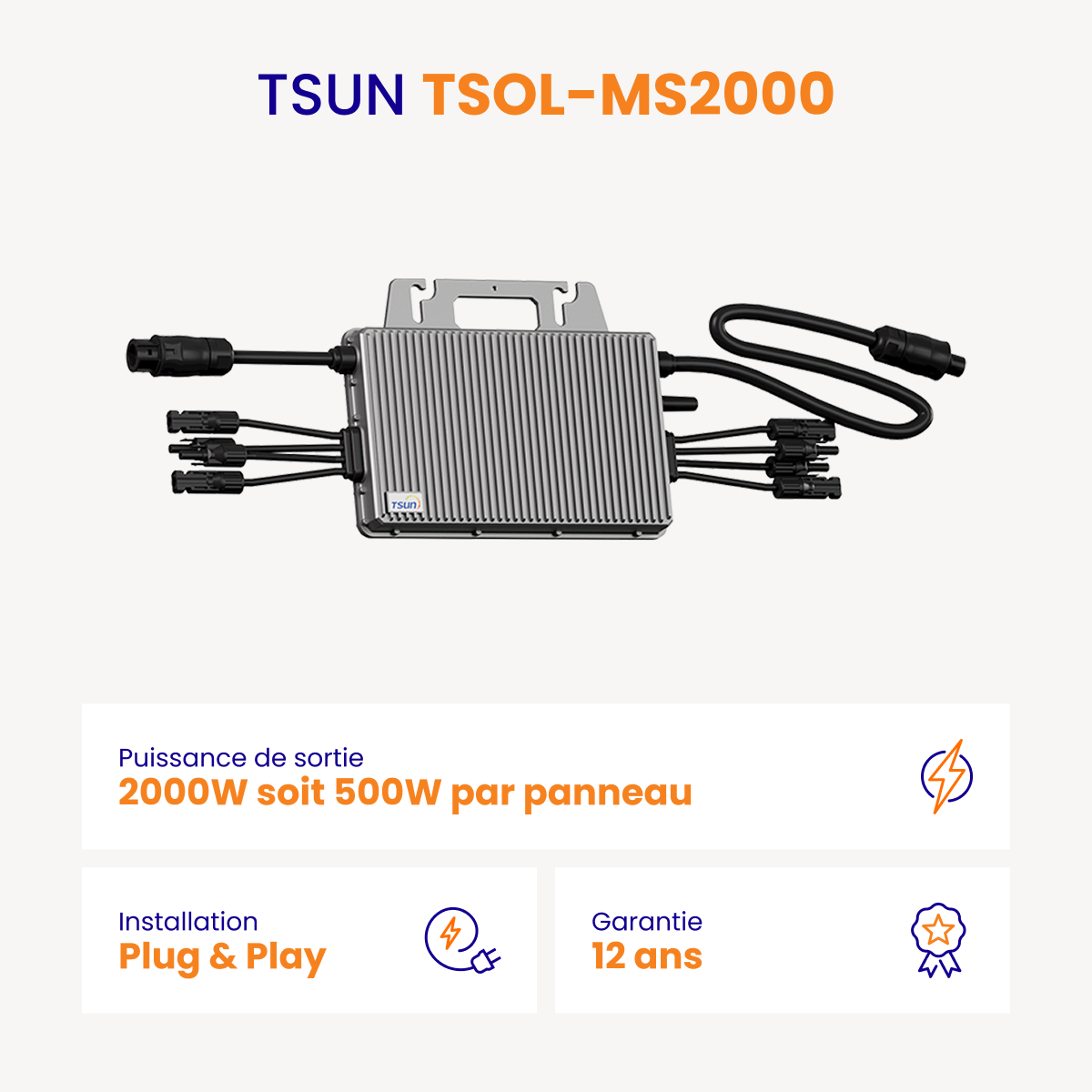

Micro-onduleur TSUN TSOL-MS2000
Le kit s'appuie sur 6 micro-onduleurs TSUN TSOL-MS2000, chacun raccordé à 4 panneaux pour couvrir les 24 modules de l'installation. Chaque unité dispose de 4 entrées MPPT (Maximum Power Point Tracking) indépendantes, une par panneau : un ombrage partiel sur un module - dû à une cheminée, une antenne ou une branche d'arbre - n'affecte pas la production des 23 autres panneaux. Le rendement maximum atteint 96,7 % et l'efficacité MPPT est de 99,8 %.
La tension DC d'entrée est plafonnée à 60 V maximum, ce qui place les câbles DC en très basse tension de sécurité lors des opérations d'installation et de maintenance - un avantage notable pour une installation DIY de grande taille. La puissance de sortie AC de chaque unité est de 2 000 VA (500 W par panneau) sur 230 V, 50 Hz, avec un facteur de puissance supérieur à 0,99.
La communication passe par le module Wi-Fi 2,4 GHz intégré, qui remonte les données de chaque panneau vers l'application gratuite TSUN SMART (iOS, Android, Web) via le routeur domestique et le cloud TSUN. Refroidissement par convection naturelle, indice de protection IP67, dimensions 331 × 261 × 44 mm pour 5,5 kg. Certifiés VDE 4105 et EN 50549-1 (Bureau Veritas, certificat U23-1068).
Garantie constructeur 12 ans, extensible à 25 ans en option.
Smart Meter TSUN PEEM-S100
Le Smart Meter TSUN PEEM-S100 est un module de surveillance et de pilotage qui s'installe sur rail DIN 35 mm dans votre tableau électrique principal. Une pince ampèremétrique CT (Current Transformer, diamètre 16 mm), à clipser sur le câble de phase principale, mesure en temps réel le flux d'énergie entre votre installation et le réseau.
Ces données sont transmises par Wi-Fi 2,4 GHz aux micro-onduleurs TSUN, qui ajustent dynamiquement leur puissance de sortie pour limiter ou supprimer la réinjection sur le réseau selon votre consommation instantanée. Ce bridage automatique (fonction "Anti-Reverse Flow") est particulièrement utile pour une installation de 12 000 Wc en monophasé, puisque les puissances élevées augmentent les probabilités de surplus lors des heures de forte production solaire et de faible consommation domestique.
Le Smart Meter est compatible avec les micro-onduleurs TSUN de la gamme GEN3 Plus (TSOL-MS2000, MS1800, MS1600) et GEN3. Il supporte jusqu'à 100 A par phase (monophasé) et communique avec les micro-onduleurs toutes les 300 ms pour une réactivité quasi instantanée. L'état et la configuration sont consultables via l'application TSUN SMART ou directement sur son écran avec les boutons en façade.
Pack électrique de protection
Le pack électrique de protection (proposé en option lors de la configuration) sécurise la partie AC de l'installation : disjoncteur de protection contre les surintensités, interrupteur différentiel contre les défauts d'isolement, compteur de production, parafoudre et câblage dimensionné pour 12 000 W, conformément à la norme NF C 15-100.
Les démarches administratives pour votre kit 12000W
Un kit solaire autoconsommation de 12 000 Wc relève du régime déclaratif renforcé. Trois démarches sont à prévoir :
- En mairie : déposez une Déclaration Préalable (DP) avant le début des travaux si les panneaux sont installés à plus de 1,80 m du sol ou si vous êtes en zone ABF (Architectes des Bâtiments de France). Le dépôt se fait au guichet ou en ligne sur le portail de votre commune.
- Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, sans déplacement). Cette convention est obligatoire pour tout système raccordé en injection, quelle que soit la puissance.
- CONSUEL : faites valider la conformité électrique de votre installation. L'attestation CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) est obligatoire pour toute installation photovoltaïque raccordée au tableau général basse tension (TGBT) au-delà de 3 kWc.
???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Concentrez-vous sur la pose des panneaux, Mon Kit Solaire s'occupe de la paperasse.
Supports de fixation compatibles
Les 24 panneaux SOLYCO 500Wc se posent sur plusieurs types de supports selon la configuration de votre propriété :
- Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Des crochets et rails adaptés à chaque type de couverture accueillent le module (dimensions 1 800 × 1 134 × 30 mm, poids 24,8 kg).
- Toit plat : équerres à inclinaison fixe 15° ou équerres réglables (15° à 45°) pour optimiser l'angle de captation et exploiter la bifacialité si le support est clair.
- Au sol : structures GSE GroundSystem ou équerres inclinables. La pose au sol est la configuration la plus favorable pour tirer parti de la face arrière bifaciale, surtout sur support réfléchissant (graviers blancs, sol clair).
- Façade : équerres inclinables pour une intégration verticale avec angle ajustable.
Les fixations et supports sont proposés en option lors de la configuration du kit.
Optimisez votre installation solaire
Ce kit ne comprend pas de batterie de stockage. Pour réduire encore davantage votre dépendance au réseau :
- Batterie solaire : ajoutez une batterie de stockage pour conserver votre surplus de production et l'utiliser le soir, la nuit ou par mauvais temps. Particulièrement pertinent pour un kit de 12 000 Wc qui génère des surplus importants en milieu de journée.
- MKSurplus : si vous préférez valoriser ce surplus plutôt que le stocker, l'offre MKSurplus de Mon Kit Solaire permet de racheter votre énergie excédentaire. Compatible avec les installations en autoconsommation sans batterie.
- Ecojoko : compteur d'énergie connecté qui identifie les appareils les plus consommateurs du foyer prise par prise. Utile pour ajuster vos usages aux heures de forte production solaire et maximiser votre taux d'autoconsommation.
- Extension de garantie TSUN : passez de 12 à 25 ans de garantie sur les micro-onduleurs TSUN pour sécuriser la performance de votre installation sur le long terme.
Questions fréquentes sur le kit solaire 12000W SOLYCO + TSUN
Comment fonctionne ce kit solaire autoconsommation 12000W ?
Les 24 panneaux SOLYCO captent la lumière en face avant (Back Contact, sans grille d'ombrage) et en face arrière (bifacialité 70 %). Les 6 micro-onduleurs TSUN TSOL-MS2000 convertissent le courant continu en courant alternatif 230 V panneau par panneau, grâce à 4 entrées MPPT indépendantes chacun. L'énergie AC alimente le foyer en priorité. Le Smart Meter PEEM-S100 mesure le surplus et bride automatiquement la réinjection si nécessaire. L'application TSUN SMART affiche la production en temps réel sur smartphone.
Quelles économies puis-je réaliser avec ce kit 12000W ?
Avec 12 000 Wc installés, la production annuelle estimée est de 18 457 kWh/an, soit jusqu'à 3 876 €/an d'économies sur votre facture d'électricité. Ce kit est dimensionné pour les foyers consommant 200 €/mois et plus, notamment les maisons tout-électrique ou équipées d'une pompe à chaleur et d'une borne de recharge pour véhicule électrique. Estimation basée sur une installation orientée sud, inclinée à 30°, dans le sud de la France.
Quelles démarches administratives pour un kit de 12000W ?
Trois démarches sont obligatoires : une Déclaration Préalable en mairie (si les panneaux sont à plus de 1,80 m du sol ou en zone ABF), une Convention d'Autoconsommation signée en ligne avec Enedis (gratuit), et une attestation de conformité CONSUEL pour le raccordement au tableau. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.
Quelles sont les garanties de ce kit solaire ?
Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance, avec 88,85 % de la puissance initiale garantie au terme de la période. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans de garantie constructeur, extensible à 25 ans en option. Smart Meter PEEM-S100 : 2 ans de garantie constructeur.
Ce kit est-il compatible avec une installation triphasée ?
Ce kit est conçu pour une installation monophasée. Les micro-onduleurs TSUN TSOL-MS2000 sont certifiés monophasé (230 V, L/N/PE). Si votre compteur est en triphasé, consultez Mon Kit Solaire pour vérifier la compatibilité ou orientez-vous vers nos kits solaires triphasés.
Puis-je installer ce kit moi-même ?
Oui. Ce kit est conçu pour l'auto-installation par un bricoleur expérimenté. Les micro-onduleurs TSUN fonctionnent en très basse tension DC (60 V maximum côté panneaux), ce qui sécurise les opérations de raccordement. Mon Kit Solaire fournit un guide de montage détaillé, des vidéos tutoriels et une assistance téléphonique. La partie CONSUEL (validation du raccordement au tableau) reste obligatoire au-delà de 3 kWc.
Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?
Avec 12 000 W de puissance crête et une production de 18 457 kWh/an, ce kit contribue très significativement à la recharge de votre véhicule électrique pendant les heures de production solaire (10h-16h). En programmant la recharge sur ces créneaux, vous utilisez directement l'énergie produite sans passer par le réseau. Une batterie de stockage peut compléter ce dispositif pour recharger en soirée sur l'énergie solaire de la journée.
Comment suivre ma production en temps réel ?
L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production de chaque panneau individuellement, les données agrégées de l'installation et les alertes. Elle intègre également les données du Smart Meter PEEM-S100 pour visualiser votre consommation, votre surplus et votre taux d'autoconsommation. La connexion passe par le Wi-Fi 2,4 GHz domestique, sans passerelle supplémentaire.
Puis-je revendre le surplus d'électricité produit par ce kit ?
Oui. Avec l'offre MKSurplus de Mon Kit Solaire, vous pouvez valoriser l'énergie que votre foyer ne consomme pas. Une autre option est le contrat de rachat EDF Obligation d'Achat (EDF OA), accessible pour les installations jusqu'à 500 kWc raccordées en injection totale ou partielle. Mon Kit Solaire vous accompagne dans le choix du dispositif le plus adapté à votre situation.
Caractéristiques techniques
Panneau SOLYCO R-BG 108nBC.6/500
| Caractéristique | Valeur |
|---|
| Technologie de cellule |
Monocristalline Back Contact (BC) |
| Construction |
Biverre bifacial Full Black |
| Puissance nominale (STC) |
500 Wc |
| Puissance bifaciale max. (BNPI) |
541 W |
| Rendement du module |
24,5 % |
| Coefficient de bifacialité |
70 % (± 5 %) |
| Tension au point de fonctionnement Vmp |
34,24 V |
| Courant au point de fonctionnement Imp |
14,60 A |
| Tension à vide Voc |
41,28 V |
| Courant de court-circuit Isc |
15,24 A |
| Coefficient de température Pmax |
-0,26 %/°C |
| Dimensions |
1 800 × 1 134 × 30 mm |
| Poids |
24,8 kg |
| Verre avant |
2,0 mm trempé, antireflet |
| Verre arrière |
2,0 mm trempé |
| Cadre |
Aluminium anodisé noir |
| Boîte de jonction |
IP68, 3 diodes |
| Connecteurs |
Stäubli MC4 Evo 2, câbles 120 cm (4 mm²) |
| Tension maximale du système |
1 500 V |
| Résistance mécanique |
5 400 Pa pression / 2 400 Pa aspiration |
| Résistance à la grêle |
30 mm à 23,9 m/s (RG3) |
| Garantie produit |
30 ans |
| Garantie de performance |
30 ans à 88,85 % |
| Certifications |
IEC 61215, IEC 61730, IEC 61701, IEC 62716 |
| Garant |
SOLYCO Solar AG (Allemagne) |
Micro-onduleur TSUN TSOL-MS2000
| Caractéristique | Valeur |
|---|
| Quantité dans ce kit |
6 unités (4 panneaux par unité) |
| Puissance de sortie par unité |
2 000 VA |
| Puissance par entrée |
500 W |
| Nombre d'entrées MPPT par unité |
4 (une par panneau) |
| Efficacité MPPT |
99,8 % |
| Rendement maximum |
96,7 % |
| Plage de tension MPPT |
16-60 V |
| Tension DC max. |
60 V |
| Courant DC max. par entrée |
16 A |
| Tension de sortie AC |
220/230/240 V, L/N/PE, 50/60 Hz |
| Courant de sortie max. |
10 A |
| Facteur de puissance |
> 0,99 (réglable 0,8 avance à 0,8 retard) |
| Communication |
Wi-Fi 2,4 GHz, application TSUN SMART |
| Indice de protection |
IP67 |
| Refroidissement |
Convection naturelle |
| Dimensions |
331 × 261 × 44 mm |
| Poids |
5,5 kg |
| Température de fonctionnement |
-40 °C à +65 °C |
| Consommation nocturne |
< 50 mW |
| Certifications |
VDE 4105, EN 50549-1, INMETRO |
| Garantie |
12 ans (extensible à 25 ans en option) |
Smart Meter TSUN PEEM-S100
| Caractéristique | Valeur |
|---|
| Type |
Smart Meter monophasé |
| Tension AC |
230 V, 50/60 Hz |
| Courant max. par phase |
100 A |
| Communication |
Wi-Fi 2,4 GHz (802.11 b/g/n), BLE 5.0 |
| Distance Wi-Fi max. (champ libre) |
100 m |
| Pince CT fournie |
1 × ɸ 16 mm, câble 2 m |
| Installation |
Rail DIN 35 mm |
| Dimensions |
36 × 90 × 90 mm |
| Poids |
130 g |
| Température de fonctionnement |
-20 °C à +55 °C |
| Application |
TSUN SMART (gratuite, iOS et Android) |
| Garantie |
2 ans |
Caractéristiques générales du kit
| Caractéristique | Valeur |
|---|
| Puissance totale |
12 000 Wc |
| Nombre de panneaux |
24 |
| Micro-onduleurs |
6 × TSUN TSOL-MS2000 (4 panneaux chacun) |
| Phase |
Monophasé |
| Type |
Autoconsommation |
| Production estimée |
18 457 kWh/an |
| Économies estimées |
Jusqu'à 3 876 €/an |
| Profil adapté |
Foyers 200 €/mois et plus, tout-électrique |
