Kit Solaire Autoconsommation 11440Wc Flagsun - Micro onduleurs TSUN 22 panneaux Flagsun 520Wc + 6 micro-onduleurs TSUN

Pourquoi choisir le kit 11440W Flagsun ?

• ⚡ Production de 17 688 kWh/an : 22 panneaux de 520 Wc couvrent les besoins d'une grande maison familiale ou d'un foyer tout-électrique consommant entre 200 et 250 €/mois, avec une capacité suffisante pour intégrer une borne de recharge ou une pompe à chaleur.
• ⚡ Technologie N-Type TOPCon bifaciale biverre : rendement de 23,4 % et dégradation parmi les plus faibles du marché résidentiel. La face arrière capte la lumière réfléchie par le support, avec un gain documenté jusqu'à 30 % selon l'albédo, particulièrement sensible en installation au sol ou sur toit plat.
• ⚡ Architecture mixte optimisée : 5 micro-onduleurs TSUN TSOL-MS2000 (4 MPPT chacun) gèrent 20 panneaux de façon indépendante, complétés par 1 micro-onduleur TSUN TSOL-MX1000 (2 MPPT) pour les 2 panneaux restants. Chaque panneau dispose de son propre point de suivi MPPT, quelle que soit la configuration d'ombrage.
• ⚡ Bridage automatisé par Smart Meter : le PEEM-S100 clipse sur la phase d'arrivée du tableau et communique toutes les 300 ms avec les micro-onduleurs pour piloter la production en fonction de la consommation réelle du foyer, via l'application TSUN SMART.
• ⚡ Fiabilité sur 30 ans : garantie produit 25 ans sur les panneaux Flagsun, garantie de production linéaire à 89,4 % sur 30 ans, 12 ans de garantie constructeur sur les micro-onduleurs TSUN (extensibles à 25 ans en option).
• ⚡ Jusqu'à 3 715 €/an d'économies sur votre facture d'électricité, avec un potentiel bifacial supplémentaire selon le type de support.

Kit solaire autoconsommation 11440W : vingt-deux panneaux pour une indépendance énergétique réelle

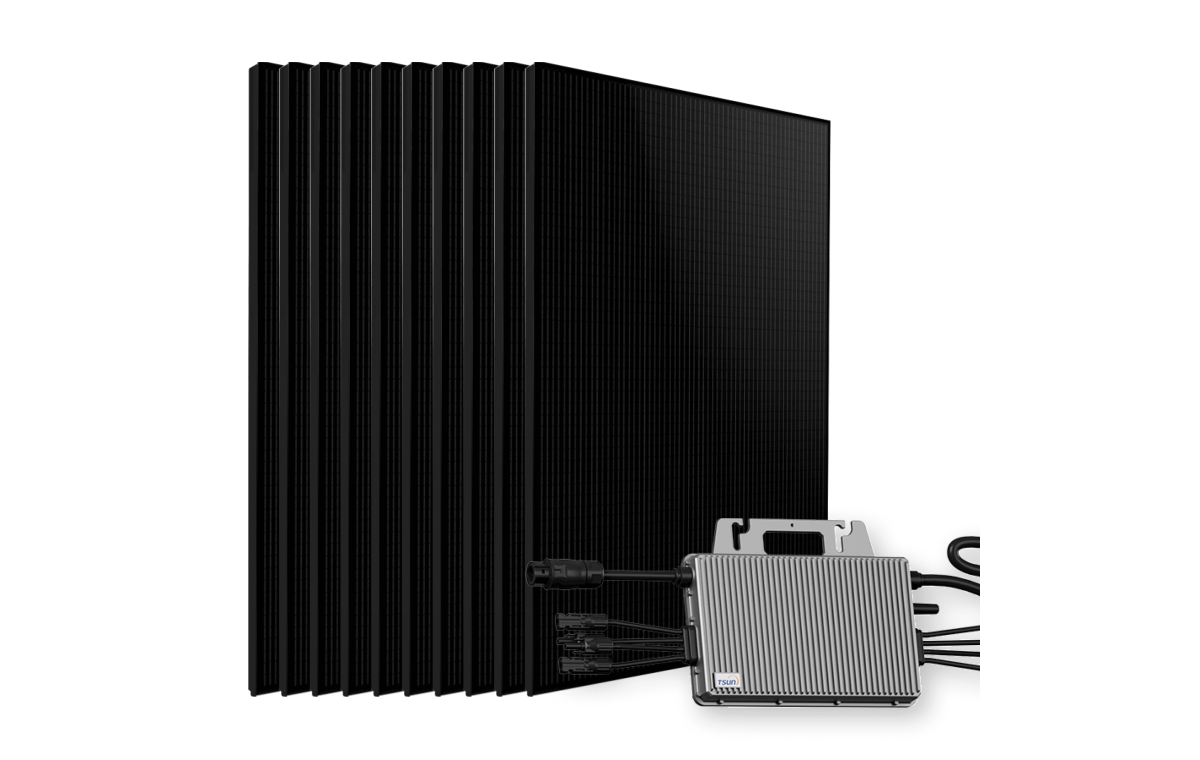

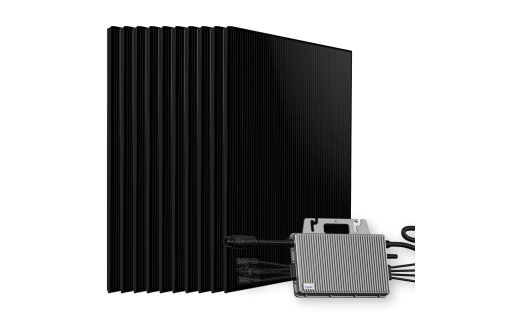

Ce kit photovoltaïque rassemble 22 panneaux Flagsun 520Wc, 6 micro-onduleurs TSUN (5 modèles TSOL-MS2000 et 1 modèle TSOL-MX1000), un Smart Meter PEEM-S100 pour la gestion du surplus, ainsi que l'ensemble des câbles MC4, connecteurs, bouchons de terminaison, Terragrif et visserie nécessaires à la pose.

Les 5 TSOL-MS2000 prennent en charge 4 panneaux chacun (20 au total), le TSOL-MX1000 gère les 2 panneaux restants. Chaque panneau est optimisé individuellement : un ombrage ponctuel sur l'un d'eux n'affecte pas la production des 21 autres. Le surplus non consommé peut être valorisé via l'offre de rachat Mon Kit Solaire.

Comment ça marche ?

Les 22 panneaux Flagsun 520Wc transforment le rayonnement solaire en courant continu (DC), capté en face avant et, pour la fraction réfléchie, en face arrière. Les 6 micro-onduleurs TSUN fixés directement derrière les panneaux convertissent ce courant en 230 V AC, compatible avec votre réseau intérieur.

L'énergie produite alimente en priorité vos appareils en fonctionnement. Le Smart Meter PEEM-S100, installé sur le rail DIN 35 mm du tableau principal avec sa pince CT clipsée sur la phase d'arrivée en aval du Linky, mesure en permanence la puissance consommée et celle renvoyée vers le réseau. Ces données sont transmises toutes les 300 ms aux micro-onduleurs via Wi-Fi pour ajuster la production en temps réel. À 11 440 Wc en monophasé, ce bridage dynamique est particulièrement utile pour rester sous la limite réglementaire de 9 kWc aux heures de production maximale. Le surplus résiduel peut être valorisé via l'offre MKSurplus de Mon Kit Solaire.

Raccordement électrique

Les câbles MC4 (800 mm, 3 m et 5 m fournis) relient chaque panneau à son micro-onduleur. La sortie AC de chaque micro-onduleur s'assemble sur le câble bus AC commun qui rejoint le coffret de protection, puis le tableau de répartition. La mise à la terre est assurée par les Terragrif (un par panneau) et les câbles 6 mm² fournis.

Le pack électrique de protection (coffret AC monophasé avec disjoncteur, interrupteur différentiel, parafoudre Type II et compteur de production) est proposé en option lors de la configuration. Le kit inclut l'ensemble du câblage MC4, les bouchons de terminaison, les connecteurs femelles et la visserie de fixation.

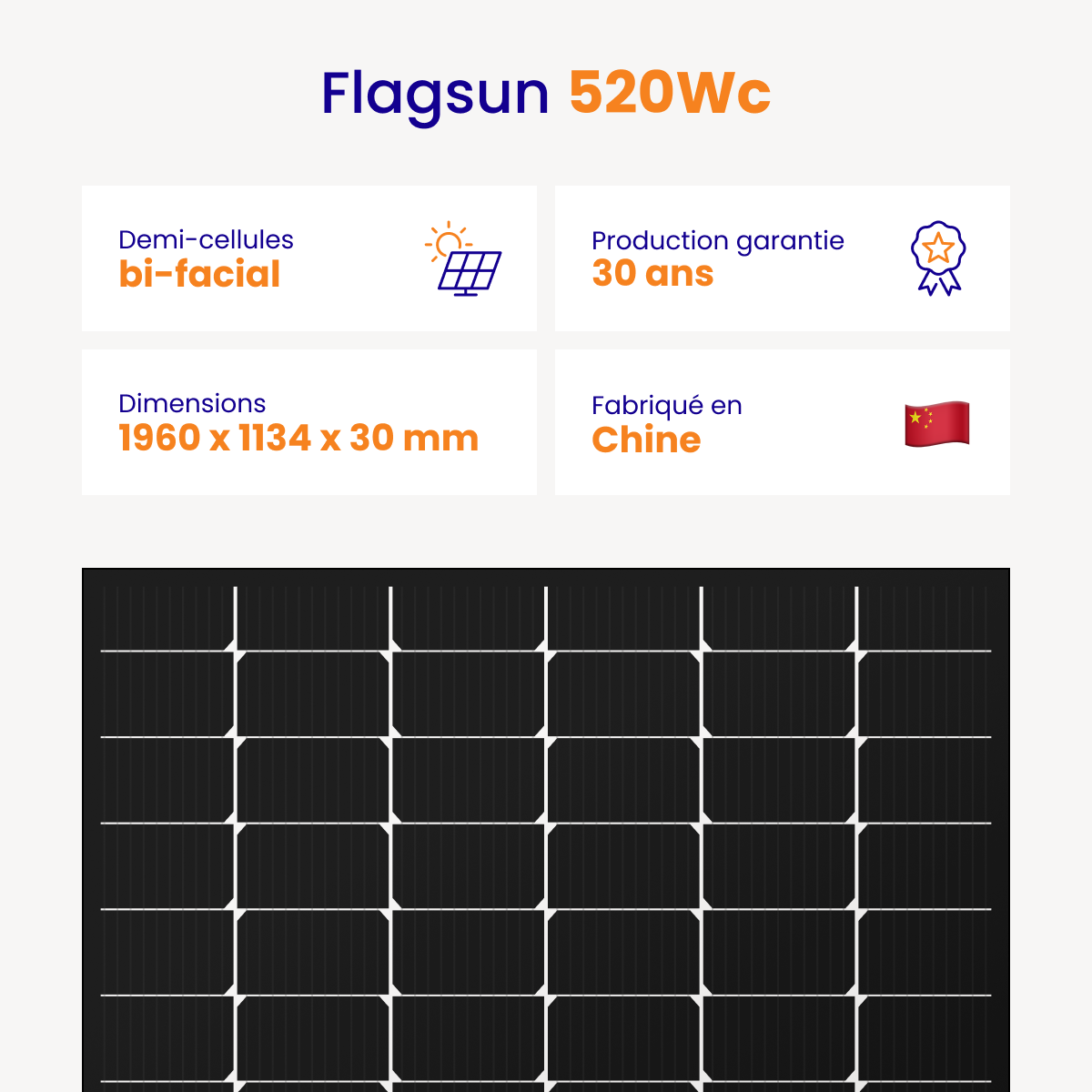

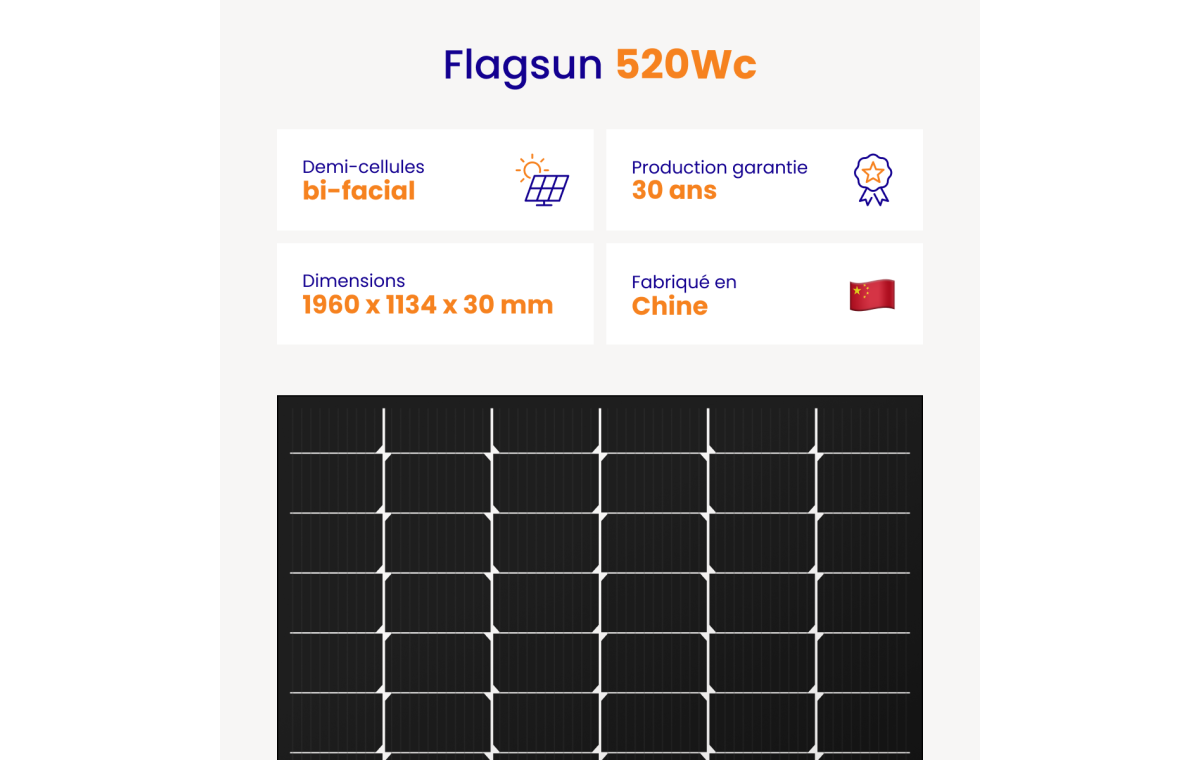

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Le panneau Flagsun 520Wc FSMH108-520W est un module monocristallin N-Type TOPCon en demi-cellules. Sa construction bifaciale biverre se distingue d'un panneau standard par un encapsulant arrière en verre trempé 2 mm anti-reflet, éliminant les risques de dégradation UV sur le long terme, et par la captation de la lumière réfléchie par la surface d'installation.

Avec un rendement de 23,4 % (STC), une tension Vmp de 33,95 V adaptée à la plage MPPT des micro-onduleurs TSUN et un coefficient de température de Pmax de -0,3 %/°C, ce panneau maintient une production cohérente même lors des journées chaudes. Résistance mécanique certifiée jusqu'à 5 400 Pa en pression frontale, tests brouillard salin, ammoniac et impact grêle réussis, boîte de jonction IP68. Garanties : 25 ans produit, 30 ans de production linéaire à 89,4 %. Dimensions : 1 960 x 1 134 x 30 mm, 27,3 kg, câbles 4,0 mm² de 1 200 mm.

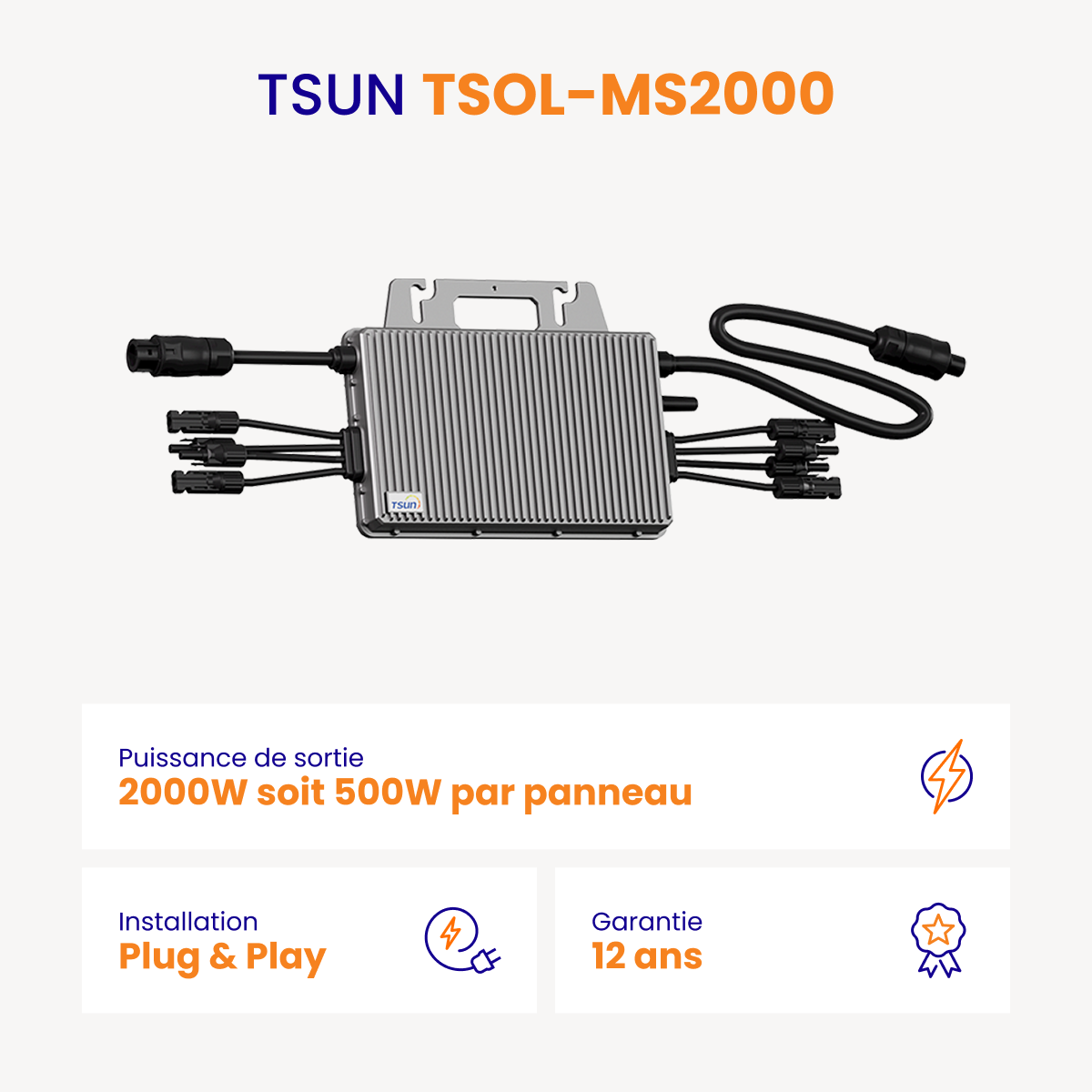

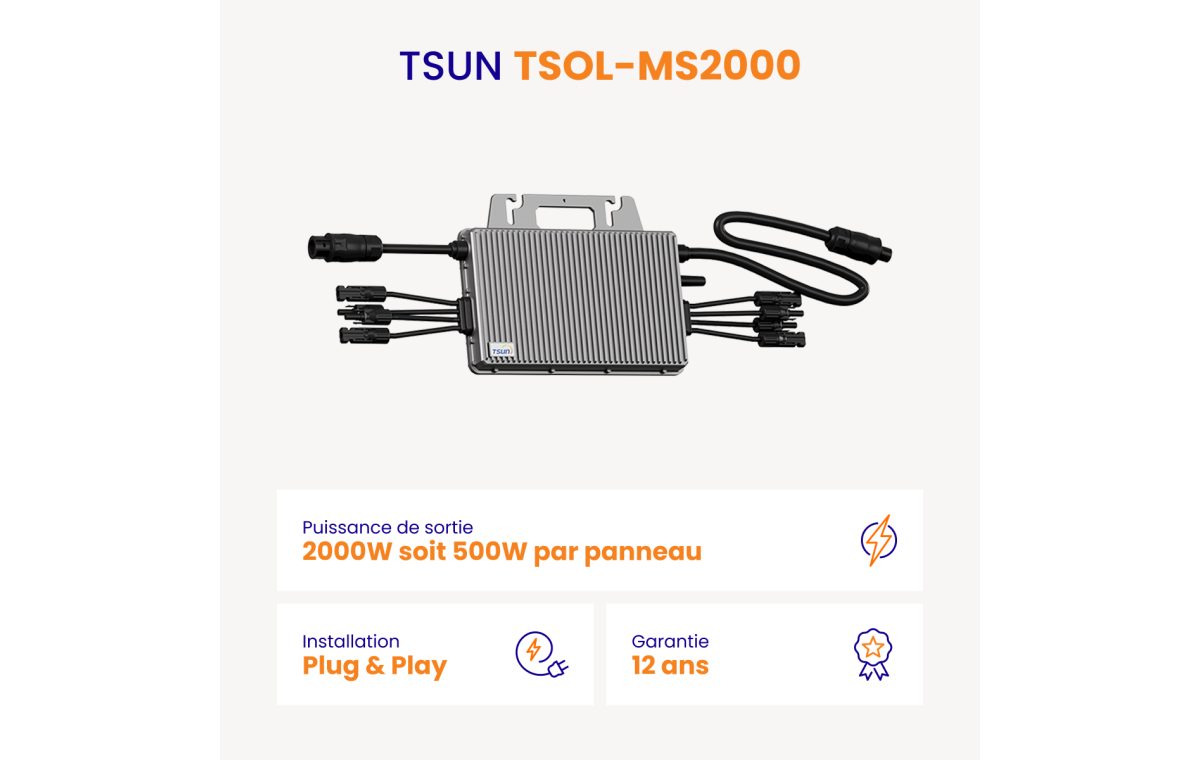

Micro-onduleurs TSUN TSOL-MS2000

Ce kit mobilise 5 micro-onduleurs TSUN TSOL-MS2000, chacun connecté à 4 panneaux via 4 entrées MPPT indépendantes, garantissant qu'un ombrage localisé sur un panneau ne dégrade pas la production des 3 autres.

Chaque TSOL-MS2000 traite jusqu'à 4 x 16 A en entrée DC (plage MPPT 16 à 60 V) et délivre 2 000 VA en sortie AC à 230 V. Rendement maximum 96,7 %, efficacité MPPT 99,8 %. Communication via module Wi-Fi intégré vers l'application gratuite TSUN SMART (iOS, Android, Web), avec suivi par panneau. Boîtier IP67, refroidissement par convection naturelle, isolation galvanique par transformateur HF. Certifications VDE 4105, EN 50549, CE, Bureau Veritas U23-1068. Dimensions : 331 x 261 x 44 mm, 5,5 kg. Garantie 12 ans, extensible à 25 ans en option.

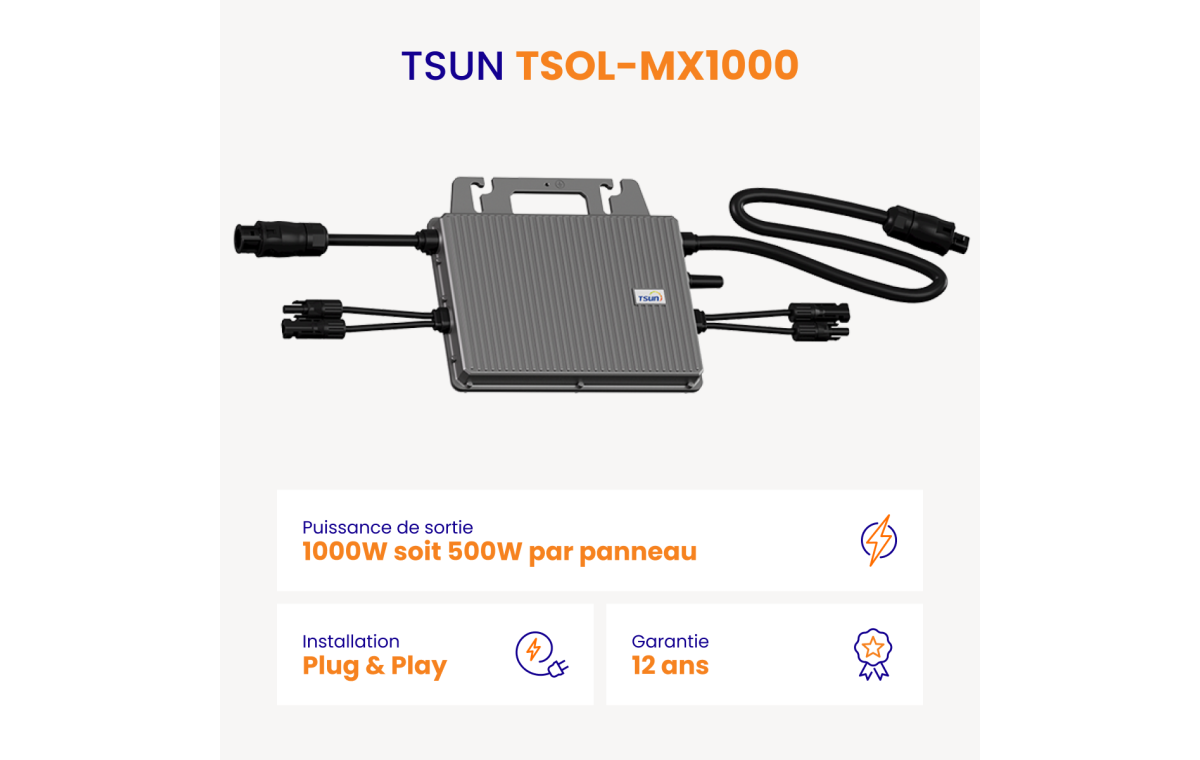

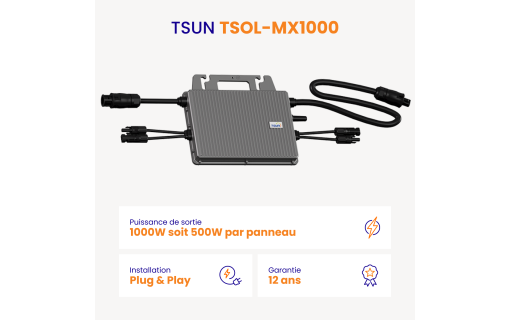

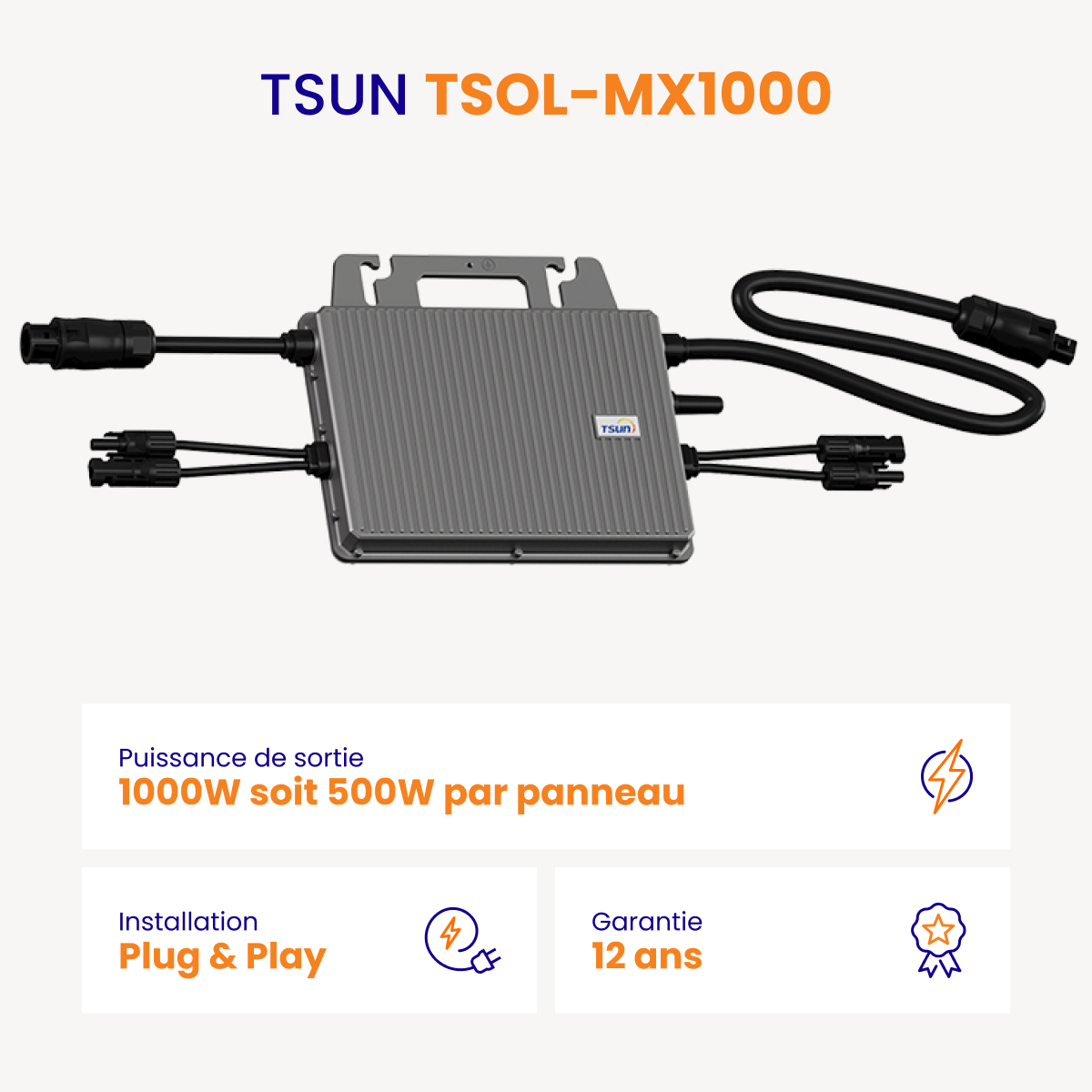

Micro-onduleur TSUN TSOL-MX1000

Le TSUN TSOL-MX1000 prend en charge les 2 panneaux restants. Il propose 2 entrées MPPT indépendantes (plage 16 à 60 V, courant max 2 x 14 A) pour une puissance de sortie AC de 1 000 VA. Rendement maximum 97,0 %, efficacité MPPT 99,9 %. La communication Wi-Fi intégrée le connecte au même écosystème TSUN SMART, offrant une interface unifiée avec les TSOL-MS2000. Boîtier IP67, dimensions 250 x 223 x 30 mm, 3,1 kg. Certifications VDE 4105, EN 50549. Garantie 12 ans, extensible à 25 ans en option.

Smart Meter TSUN PEEM-S100

Le Smart Meter PEEM-S100 s'installe sur le rail DIN 35 mm de votre tableau électrique principal. Sa pince CT (diamètre 16 mm, câble 2 m fourni) se clippe sur la phase d'arrivée en aval du Linky et mesure en continu la puissance consommée par le foyer. Ces données circulent vers les 6 micro-onduleurs via Wi-Fi 2,4 GHz toutes les 300 ms pour maintenir la réinjection réseau à la valeur paramétrée. À 11 440 Wc en monophasé, ce pilotage est indispensable aux heures de pic solaire. Configuration depuis l'application TSUN SMART. Dimensions : 36 x 90 x 90 mm, 130 g. Courant maximal : 100 A. Plage de température : -20 °C à +55 °C. Garantie : 2 ans.

Pack électrique de protection

Le pack électrique de protection monophasé est proposé en option lors de la configuration. Il intègre les protections réglementaires conformes à la norme NF C 15-100 : disjoncteur, interrupteur différentiel, parafoudre Type II réseau et compteur de production, avec câble de mise à la terre 6 mm² (2 m) et cosses de raccordement.

Les démarches administratives pour votre kit 11440W

Un kit de 11 440 Wc dépasse largement le seuil de 3 kWc au-delà duquel trois formalités sont requises.

• En mairie : déposez une Déclaration Préalable (DP) si vos panneaux sont installés à plus de 1,80 m du sol ou si votre bien est situé en zone ABF. Renseignez-vous auprès de votre mairie pour les conditions locales.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (démarche gratuite), obligatoire pour tout kit raccordé au réseau.
• CONSUEL : l'attestation de conformité électrique (norme UTE C15-712-1) est exigée au-delà de 3 kWc et valide le câblage et les protections avant la mise en service officielle.

Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités à votre place.

Supports de fixation compatibles

Les 22 panneaux Flagsun 520Wc (1 960 x 1 134 x 30 mm, 27,3 kg chacun) sont compatibles avec plusieurs configurations de montage. Le kit inclut 22 Terragrif et la visserie correspondante.

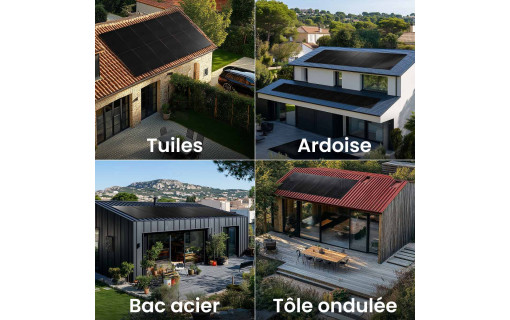

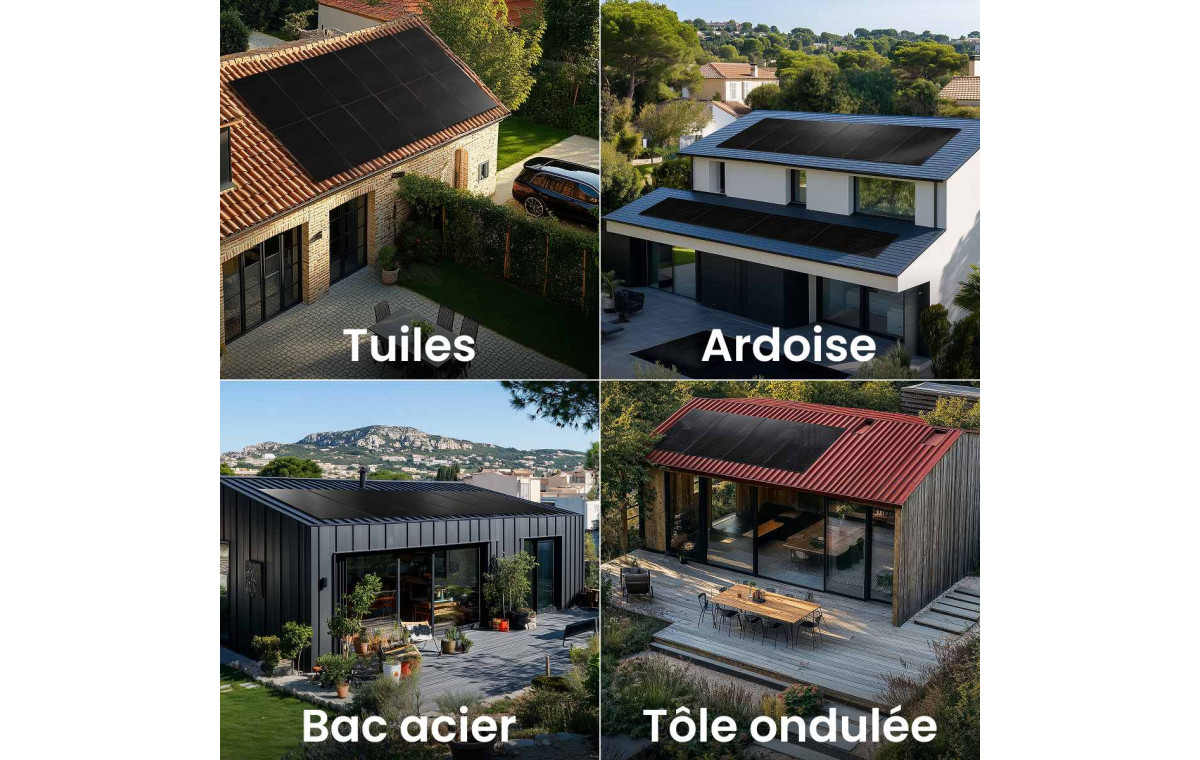

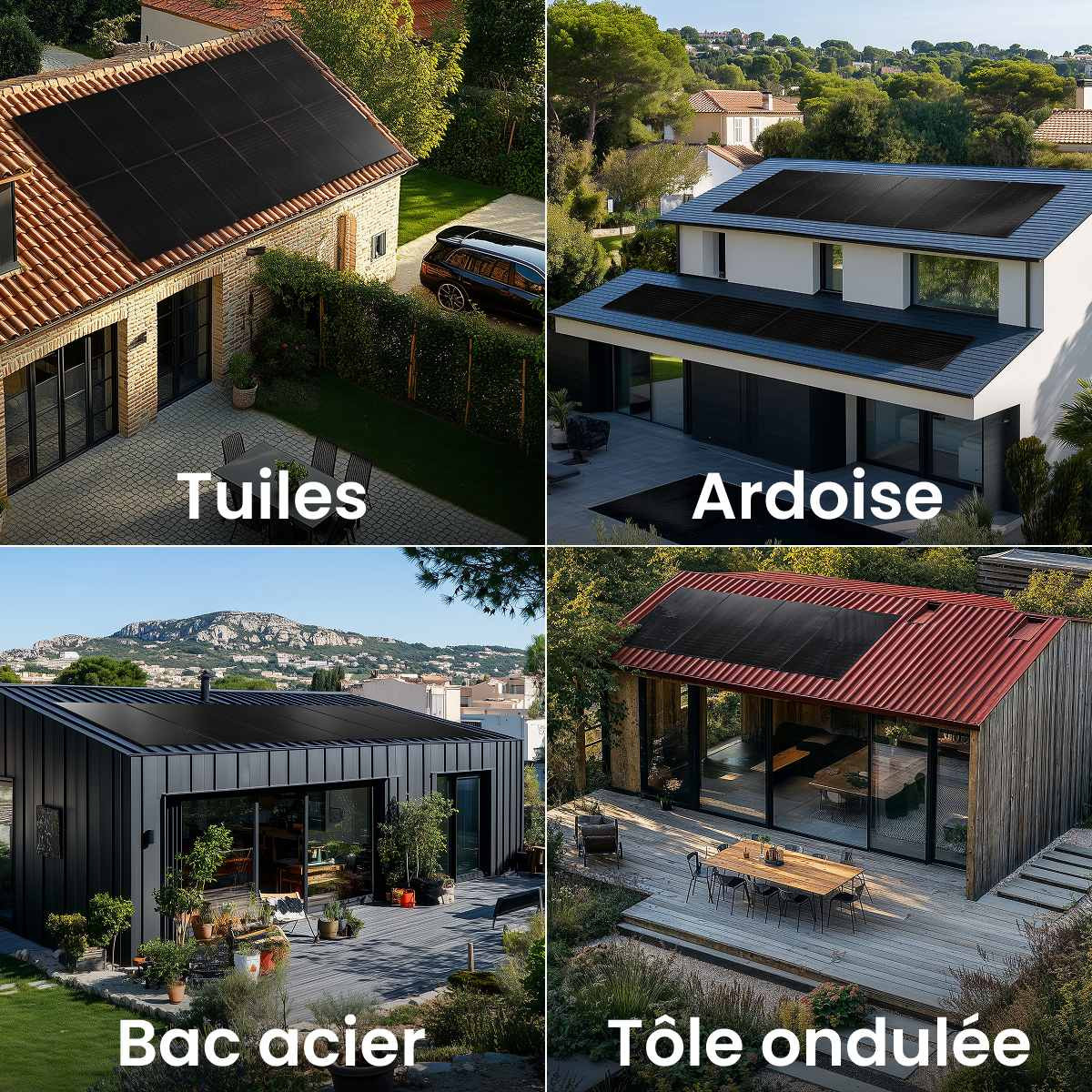

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée.
• Toit plat : équerres inclinées à 15° ou réglables pour orienter les panneaux vers le sud et tirer parti de la bifacialité.
• Au sol : configuration qui maximise le gain bifacial, la face arrière captant la lumière réfléchie sur une large plage horaire.
• Façade : équerres inclinables pour une pose verticale ou semi-verticale.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe de Mon Kit Solaire peut vous conseiller selon votre type de couverture et la surface disponible.

Optimisez votre installation solaire

Ce kit de 11 440 Wc est livré sans batterie de stockage. Plusieurs pistes permettent d'aller plus loin dans l'autoconsommation :

• Batterie de stockage : avec 17 688 kWh produits annuellement, le surplus non consommé en journée peut être significatif. L'ajout d'une batterie solaire d'au moins 10 kWh permet de reporter cette énergie vers le soir. Vérifiez la compatibilité avec les micro-onduleurs TSUN avant tout achat.
• MKSurplus : valorisez le surplus injecté sur le réseau grâce à l'offre de rachat Mon Kit Solaire.
• Ecojoko : identifiez vos postes de consommation les plus gourmands et programmez vos gros appareils (lave-vaisselle, lave-linge, chauffe-eau) sur les créneaux de production maximale entre 10 h et 16 h.
• Extension de garantie TSUN : passez de 12 à 25 ans de garantie sur vos micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX1000 grâce à l'option disponible lors de la configuration.

Questions fréquentes sur le kit solaire autoconsommation 11440W Flagsun

Comment fonctionne ce kit solaire autoconsommation 11440W ?

Les 22 panneaux Flagsun 520Wc transforment la lumière en courant continu. Les 5 TSUN TSOL-MS2000 et le TSOL-MX1000 convertissent ce courant en 230 V AC, injecté dans votre réseau intérieur. Le Smart Meter PEEM-S100, via sa pince CT, mesure la consommation en temps réel et pilote les micro-onduleurs pour adapter la production. Le suivi panneau par panneau est accessible dans l'application gratuite TSUN SMART.

Quelles économies puis-je réaliser avec ce kit 11440W ?

Avec 11 440 Wc orientés sud à 30° dans le sud de la France, la production annuelle estimée atteint 17 688 kWh/an, soit jusqu'à 3 715 €/an d'économies (taux d'autoconsommation de 70 %, sans batterie). Ce kit convient aux foyers dont la consommation mensuelle se situe entre 200 et 250 €. Estimation indicative. Les résultats varient selon la région, l'orientation et le profil de consommation.

Quelles démarches administratives pour un kit de 11440W ?

Au-delà de 3 kWc, trois formalités sont nécessaires : une Déclaration Préalable (DP) en mairie selon votre situation, une Convention d'Autoconsommation en ligne avec Enedis (gratuit), et une attestation CONSUEL pour valider la conformité électrique. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge ces étapes.

Quelles sont les garanties de ce kit solaire ?

Panneaux Flagsun 520Wc : 25 ans de garantie produit et 30 ans de garantie de production linéaire à 89,4 %. Micro-onduleurs TSUN TSOL-MS2000 : 12 ans, extensibles à 25 ans en option. Micro-onduleur TSUN TSOL-MX1000 : 12 ans, extensibles à 25 ans en option. Smart Meter PEEM-S100 : 2 ans.

Ce kit est-il compatible avec mon installation monophasée ?

Oui, ce kit est conçu pour les installations monophasées (L/N/PE 230 V). Les micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX1000 sont certifiés monophasés (VDE 4105, EN 50549). Si votre compteur est en triphasé, contactez l'équipe de Mon Kit Solaire pour étudier une configuration adaptée.

Puis-je ajouter une batterie à ce kit plus tard ?

Oui, les micro-onduleurs TSUN TSOL-MS2000 et TSOL-MX1000 sont compatibles batterie. Pour 17 688 kWh produits annuellement, une capacité d'au moins 10 kWh est recommandée pour valoriser efficacement le surplus. Consultez la gamme de batteries solaires disponibles sur Mon Kit Solaire et vérifiez la compatibilité avant tout achat.

Comment suivre la production de mes 22 panneaux en temps réel ?

Chaque micro-onduleur intègre un module Wi-Fi. L'application gratuite TSUN SMART (iOS, Android, Web) affiche la production individuelle de chacun des 22 panneaux, ainsi que le cumul journalier, mensuel et historique. Le Smart Meter PEEM-S100 complète ce tableau de bord avec la consommation du foyer et les flux échangés avec le réseau.

Ce kit peut-il contribuer à la recharge d'un véhicule électrique ?

Avec 17 688 kWh produits par an, ce kit dispose d'une capacité suffisante pour alimenter une borne de recharge en journée. En programmant la charge entre 10 h et 16 h, une part importante de l'énergie peut provenir directement des panneaux. L'ajout d'une batterie permet de décaler cette recharge vers la soirée si vos habitudes l'exigent.

Caractéristiques techniques

Panneau Flagsun 520Wc N-Type TOPCon bifacial biverre

Micro-onduleurs TSUN TSOL-MS2000

Micro-onduleur TSUN TSOL-MX1000

Smart Meter TSUN PEEM-S100

Caractéristiques générales du kit
