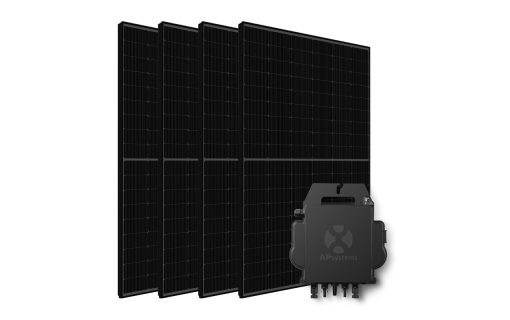

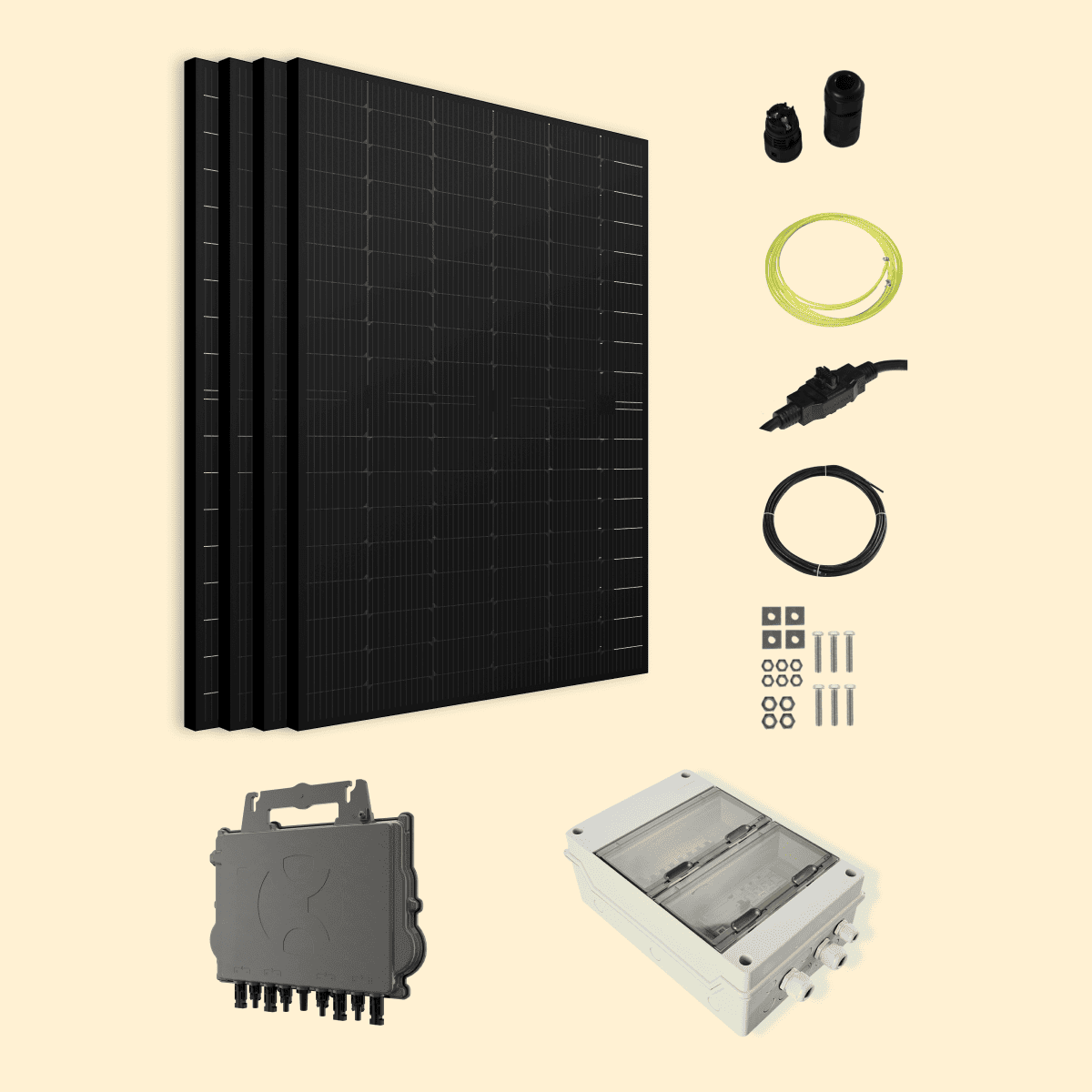

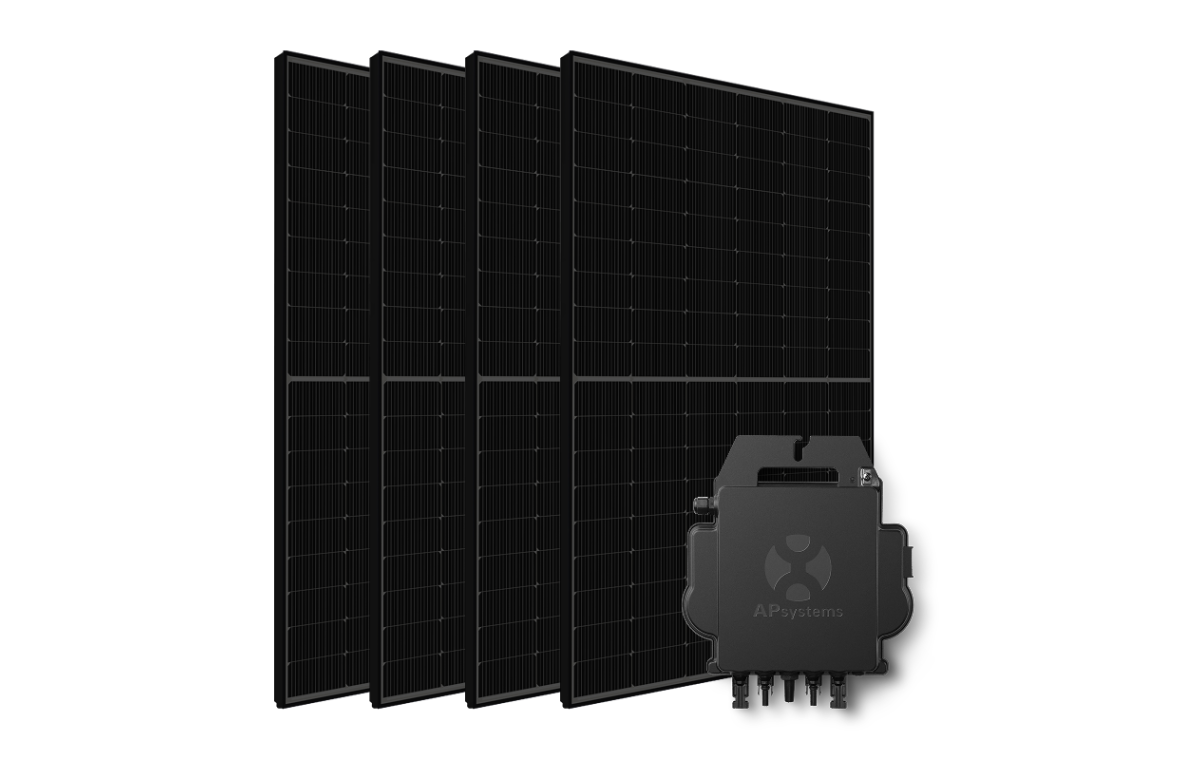

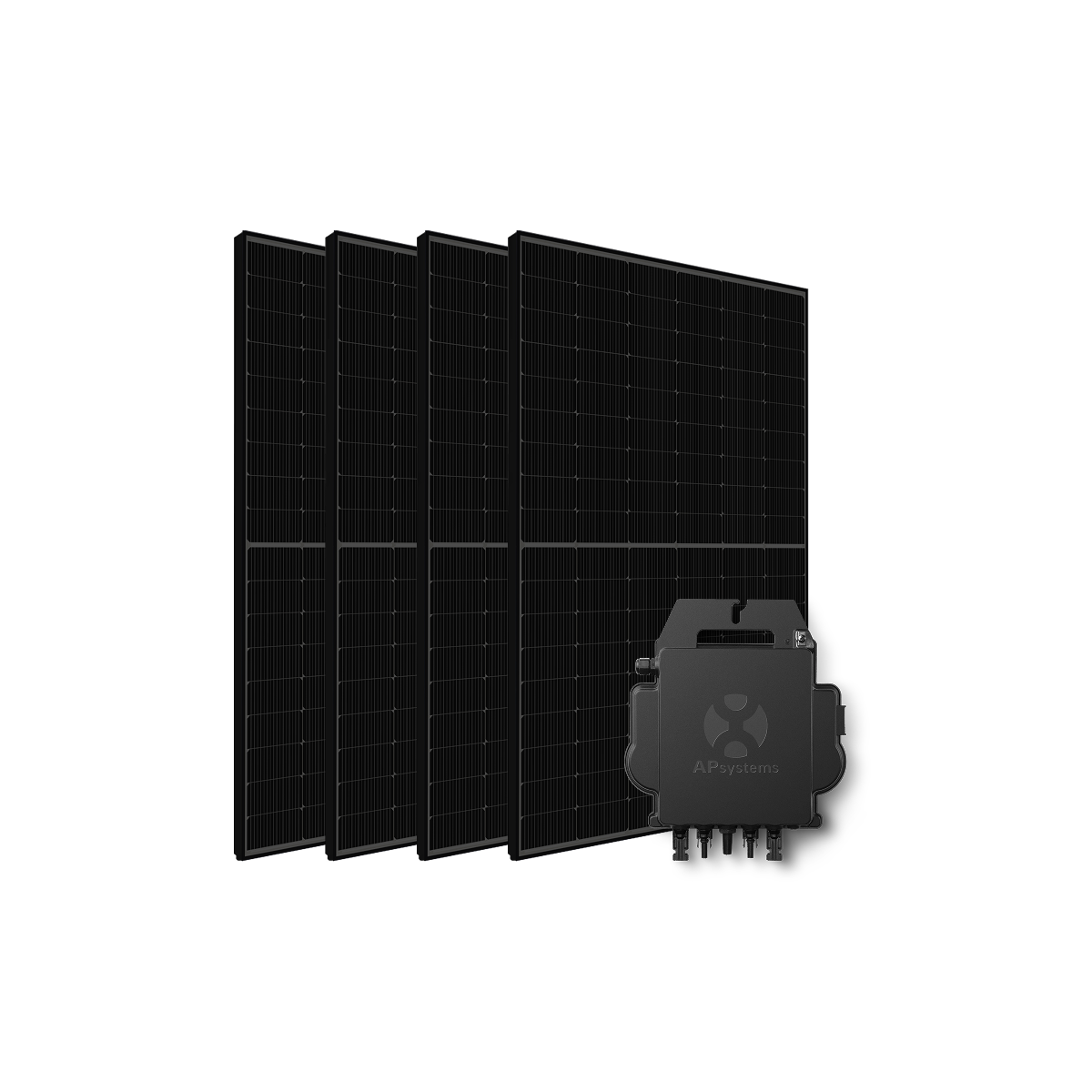

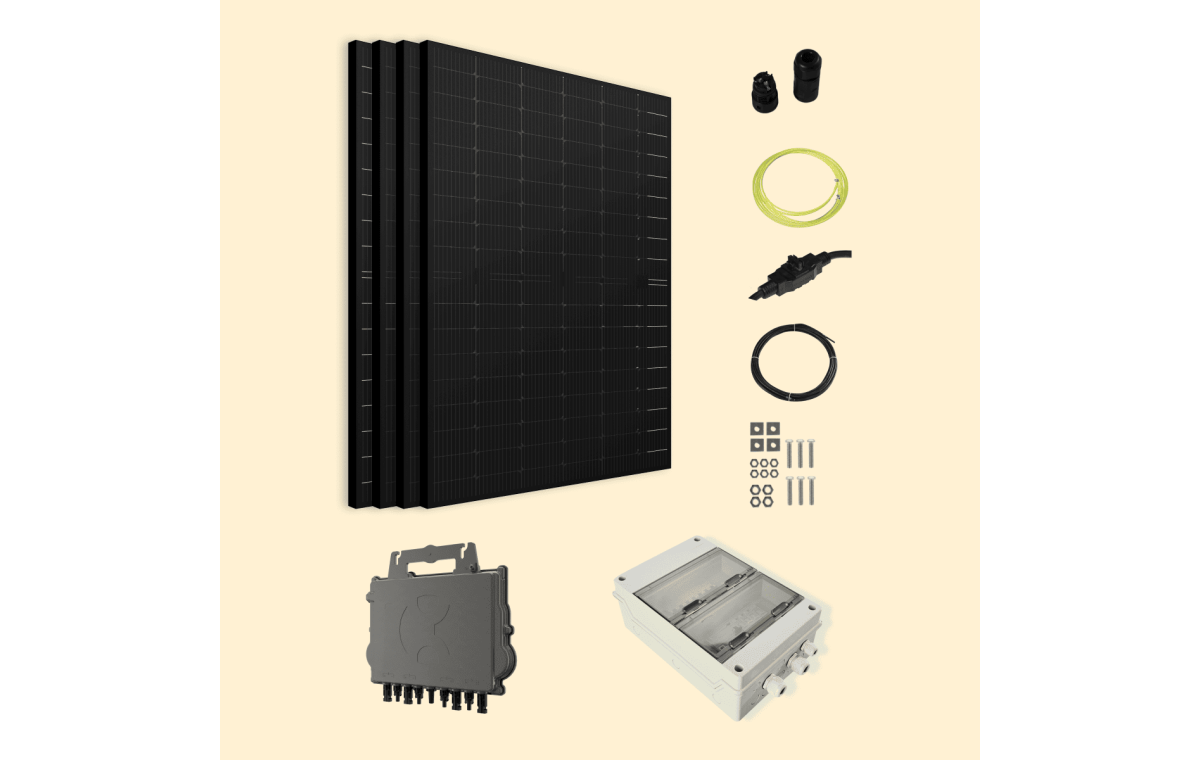

Kit Solaire Triphasé 2000W SOLYCO – Micro-onduleur APSYSTEMS QT2 4 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 2000W SOLYCO ?

• ⚡ Production estimée à 3 076 kWh/an : 4 panneaux Back Contact de 500 Wc chacun, sur seulement 8,16 m² de surface, pour un rendement de 24,5 % parmi les meilleurs du segment résidentiel.
• ⚡ Technologie Back Contact exclusive : aucune grille métallique en face avant, les connexions sont déportées à l'arrière des cellules. La surface captante est totale, y compris en faible luminosité et par temps couvert.
• ⚡ Nativement triphasé : le micro-onduleur APsystems QT2 est conçu pour une sortie triphasée équilibrée 400 V, parfaitement adapté aux foyers et aux installations dont le tableau électrique est en triphasé.
• ⚡ Monitoring panneau par panneau : suivi de production en temps réel via la plateforme EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur ou l'application mobile.
• ⚡ Fiabilité sur la durée : 30 ans de garantie produit et de performance panneau (88,85 % conservé au terme de la période), 12 ans de garantie micro-onduleur.
• ⚡ Premier pas maîtrisé en triphasé : 4 panneaux sur un seul micro-onduleur QT2, une installation compacte pour tester la production solaire sur une installation triphasée avant d'étendre le système.

Kit solaire triphasé 2000W : la précision Back Contact pour les compteurs triphasés

Ce kit photovoltaïque de 2 000 Wc répond à une problématique spécifique : produire de l'électricité solaire sur une installation électrique triphasée sans bricoler le câblage ni sacrifier la performance. Quatre panneaux SOLYCO 500Wc en technologie Back Contact bifaciale, couplés au micro-onduleur APsystems QT2 dont la sortie est nativement triphasée et équilibrée, forment un ensemble cohérent et directement raccordable à un tableau triphasé.

Ce format compact s'adresse à des foyers dont la consommation mensuelle se situe entre 50 et 100 €, équipés d'un compteur triphasé, et qui souhaitent démarrer leur projet solaire avec un kit sobre, évolutif et techniquement pointu. La puissance unitaire de 500 Wc par panneau permet d'atteindre 2 000 Wc avec seulement 4 modules, un avantage pour les toitures ou surfaces à l'emprise limitée.

Comment ça marche ?

Le fonctionnement de ce kit triphasé s'articule en trois temps :

Les 4 panneaux SOLYCO captent la lumière solaire sur leur face avant, totalement dégagée grâce à la technologie Back Contact (aucune grille métallique n'ombrage la surface cellulaire). La bifacialité permet aussi à la face arrière de récupérer la lumière réfléchie par la toiture ou le sol.

Le micro-onduleur APsystems QT2, fixé à proximité des panneaux, reçoit le courant continu (DC) des 4 modules via ses 4 entrées MPPT (Maximum Power Point Tracking) indépendantes. Il le convertit en courant alternatif triphasé 400 V (AC), équitablement réparti sur les 3 phases. Chaque entrée MPPT travaille de façon autonome : si un panneau est partiellement ombré, les trois autres ne sont pas pénalisés.

L'énergie produite alimente directement les appareils du foyer raccordés au réseau triphasé. Le surplus non consommé est injecté sur le réseau public, valorisable via l'offre MKSurplus de Mon Kit Solaire.

Raccordement électrique

Côté panneaux, les 4 modules sont reliés au micro-onduleur QT2 par connecteurs MC4 Stäubli Evo 2 (standard photovoltaïque universel). Le câble bus AC triphasé Y3 (5G2,5 mm²) achemine le courant alternatif vers le coffret de protection AC triphasé 9 kWc (disjoncteur 4 pôles, interrupteur différentiel 4P 25A 30mA type AI, parafoudre type II débrochable In 20 kA, compteur de production LED), conforme à la norme UTE C15-712-1. Le coffret est ensuite raccordé au tableau électrique triphasé principal via un disjoncteur 4 pôles 20A. Le pack électrique de protection est proposé en option lors de la configuration de votre kit.

Panneau SOLYCO R-BG 108nBC.6 500Wc

Le panneau SOLYCO R-BG 108nBC.6/500 est un module monocristallin Back Contact (BC) de 500 Wc, bi-verre et bifacial. Sa particularité tient à l'architecture de ses cellules : toutes les connexions électriques sont situées à l'arrière, la face avant ne comporte aucune grille métallique. La surface captante est intégrale, ce qui lui confère un rendement de 24,5 % en conditions standard (STC), parmi les valeurs les plus élevées du marché résidentiel.

La structure bi-verre associe 2 mm de verre trempé avec revêtement antireflet en face avant et 2 mm de verre trempé en face arrière, aux espaces inter-cellules noirs. Cette double protection vitrée remplace le backsheet plastique des panneaux classiques : meilleure résistance à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716), durée de vie accrue. La bifacialité (coefficient 70 %) capte la lumière réfléchie par le support en face arrière, ce qui peut pousser la puissance jusqu'à 541 W par module en irradiance bifaciale optimale.

Le design Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs, face avant sans grille) s'intègre discrètement sur la majorité des couvertures. Boîte de jonction IP68, connecteurs Stäubli MC4 Evo 2, câbles 120 cm de section 4 mm². Résistance mécanique : 5 400 Pa en pression, 2 400 Pa en aspiration, grêlons jusqu'à 30 mm. Dimensions : 1 800 x 1 134 x 30 mm, 24,8 kg. Certifié IEC 61215, IEC 61730. Garantie produit 30 ans, garantie de performance 30 ans à 88,85 % de la puissance initiale. Garant allemand SOLYCO Solar AG.

Micro-onduleur APsystems QT2

Le micro-onduleur APsystems QT2 est la deuxième génération du micro-onduleur quad triphasé d'APsystems. Il gère 4 panneaux simultanément via 4 entrées DC indépendantes (2 paires MPPT), avec une puissance de sortie AC continue maximale de 2 000 VA. Sa sortie est triphasée équilibrée 3/N/PE 400 V, directement raccordable à un tableau triphasé sans adaptateur ni conversion supplémentaire.

Chaque entrée accepte des panneaux de 315 à 670 Wc avec une tension DC d'entrée plafonnée à 60 V, ce qui le rend compatible avec les modules à faible tension comme les panneaux à technologie Back Contact ou bifaciaux. Le rendement maximum atteint 97 %, le rendement MPPT nominal 99,5 %. La consommation électrique de nuit est négligeable (40 mW). Les composants sont encapsulés au silicone pour la dissipation thermique et l'étanchéité, indice de protection IP67, refroidissement par convection naturelle sans ventilateur.

La communication entre les micro-onduleurs et la passerelle ECU (Energy Communication Unit) passe par des signaux ZigBee cryptés. Le suivi de production est accessible en temps réel depuis la plateforme web EMA (Energy Management Analysis) d'APsystems, panneau par panneau. Le facteur de puissance est ajustable (0,99 / 0,8 avance-retard), une fonctionnalité de gestion réseau (RPC) qui facilite l'intégration dans des réseaux avec contraintes de puissance réactive. Dimensions : 359 x 242 x 46 mm, 6 kg. Garantie 12 ans (extension 20 ans en option).

Pack électrique de protection

Le pack électrique de protection triphasé intègre toutes les protections réglementaires pour un kit de cette puissance : disjoncteur 4 pôles 16A, interrupteur différentiel 4P 25A 30mA type AI immunisé, parafoudre type II réseau 3P + neutre débrochable (In 20 kA, Imax 40 kA, conforme NF EN 61643-11) et compteur de production LED. Le coffret plastique ABS anti-UV IP65 IK07 de 24 modules (290 x 420 x 133 mm) est fourni avec son schéma électrique et l'étiquetage conforme à la norme UTE C15-712-1. Câble de terre 20 m, connecteurs AC triphasés, rallonges MC4 et câble bus Y3 complètent l'ensemble. Le pack électrique de protection est proposé en option lors de la configuration de votre kit.

Les démarches administratives pour votre kit 2000W triphasé

Ce kit de 2 000 Wc se situe en dessous du seuil des 3 kWc. Les démarches restent légères :

• En mairie : une Déclaration Préalable (DP) est nécessaire si les panneaux sont installés à plus de 1,80 m du sol ou si votre logement se situe dans une zone classée Architectes des Bâtiments de France (ABF). En dehors de ces cas, aucune démarche mairie n'est requise.
• Enedis : signez la Convention d'Autoconsommation sans injection ou avec injection sur le portail Enedis (démarche en ligne, gratuite).
• CONSUEL : non obligatoire pour un kit de 2 000 Wc en autoconsommation sans vente de surplus. Il devient nécessaire si vous souhaitez revendre votre surplus ou si votre installateur l'exige.

???? Mon Kit Solaire vous accompagne dans ces démarches grâce à son service dédié. Contactez notre équipe pour connaître les modalités.

Supports de fixation compatibles

Les 4 panneaux SOLYCO 500Wc se posent sur plusieurs types de supports selon la configuration de votre propriété :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails aluminium s'adaptent à votre couverture existante.
• Toit plat : équerres à 15° ou inclinables (15° à 45°) pour rattraper l'angle d'inclinaison optimal.
• Au sol : équerres fixes 15° ou inclinables. Configuration particulièrement intéressante pour exploiter la bifacialité du SOLYCO (la face arrière capte la lumière réfléchie par le sol).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration. L'équipe Mon Kit Solaire peut vous orienter selon votre support et votre exposition.

Optimisez votre installation solaire

Ce kit est conçu pour une première installation triphasée performante. Plusieurs options permettent d'aller plus loin :

• Extension du kit : le micro-onduleur APsystems QT2 gère jusqu'à 4 panneaux. Pour augmenter la puissance, ajoutez un second QT2 avec 4 panneaux supplémentaires. La gamme SOLYCO est disponible jusqu'à des puissances de kit bien supérieures dans la même famille de produits.
• MKSurplus : valorisez le surplus non autoconsommé via le service de rachat de surplus de Mon Kit Solaire, compatible avec les installations en autoconsommation avec injection.
• Ecojoko : assistant de suivi de consommation qui identifie poste par poste vos sources de gaspillage électrique, pour optimiser l'autoconsommation de votre production solaire.
• Batterie solaire : les batteries de stockage permettent de conserver le surplus produit en journée pour l'utiliser le soir. Le micro-onduleur QT2 n'est pas directement compatible batterie : une batterie AC-couplée (raccordée côté tableau) reste envisageable selon la configuration.

Questions fréquentes sur le kit solaire triphasé 2000W SOLYCO

Comment fonctionne ce kit triphasé 2000W ?

Les 4 panneaux SOLYCO captent la lumière solaire et produisent du courant continu (DC). Le micro-onduleur APsystems QT2, fixé à proximité des panneaux, convertit ce courant en courant alternatif triphasé 400 V via ses 4 entrées MPPT indépendantes. L'énergie est injectée directement dans le réseau électrique triphasé du foyer et alimente les appareils en fonctionnement. Le surplus est renvoyé sur le réseau. La production est visible en temps réel sur la plateforme EMA d'APsystems.

Quelles économies puis-je réaliser avec ce kit de 2000W ?

Avec ce kit de 2 000 Wc, la production annuelle estimée est de 3 076 kWh/an, ce qui représente jusqu'à 646 €/an d'économies sur votre facture d'électricité. Ce kit est adapté aux foyers dont la consommation mensuelle se situe entre 50 et 100 €. Estimation basée sur une installation orientée sud, inclinée à 30°, dans le sud de la France.

Quelles démarches administratives pour un kit de 2000W ?

En dessous de 3 kWc, les démarches sont allégées. Une Déclaration Préalable en mairie est nécessaire uniquement si les panneaux sont installés à plus de 1,80 m du sol ou en zone ABF. La Convention d'Autoconsommation avec Enedis est à signer en ligne (gratuit). Le CONSUEL n'est pas obligatoire dans ce cas. Mon Kit Solaire propose un service d'accompagnement administratif pour simplifier ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale (garant allemand SOLYCO Solar AG). Micro-onduleur APsystems QT2 : 12 ans de garantie standard, extensible à 20 ans en option. Ce niveau de couverture sur les panneaux dépasse largement la moyenne du marché résidentiel.

Ce kit est-il compatible avec mon installation triphasée ?

Oui. Le micro-onduleur APsystems QT2 est spécifiquement conçu pour une connexion triphasée (sortie 3/N/PE 400 V équilibrée). Il est adapté aux foyers dont le compteur et le tableau électrique sont en triphasé. Pour une installation monophasée, consultez nos kits solaires autoconsommation équipés de micro-onduleurs monophasés.

Puis-je installer ce kit moi-même ?

Oui, ce kit est conçu pour l'auto-installation. Mon Kit Solaire fournit une notice de montage détaillée adaptée au montage triphasé au sol ou sur toit plat, ainsi que des tutoriels vidéo accessibles par QR code. Le raccordement au coffret de protection et au tableau triphasé suit un schéma électrique fourni dans la documentation. Notre équipe technique est disponible par téléphone pour accompagner les étapes de l'installation.

Puis-je revendre le surplus d'électricité produit ?

Oui. Avec l'offre MKSurplus de Mon Kit Solaire, le surplus non autoconsommé peut être valorisé. Cette offre est compatible avec les kits installés en autoconsommation avec injection. Un contrat de rachat avec EDF OA est également possible, sous conditions de puissance et de certification de l'installation.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Coffret de protection AC triphasé

Caractéristiques générales du kit
