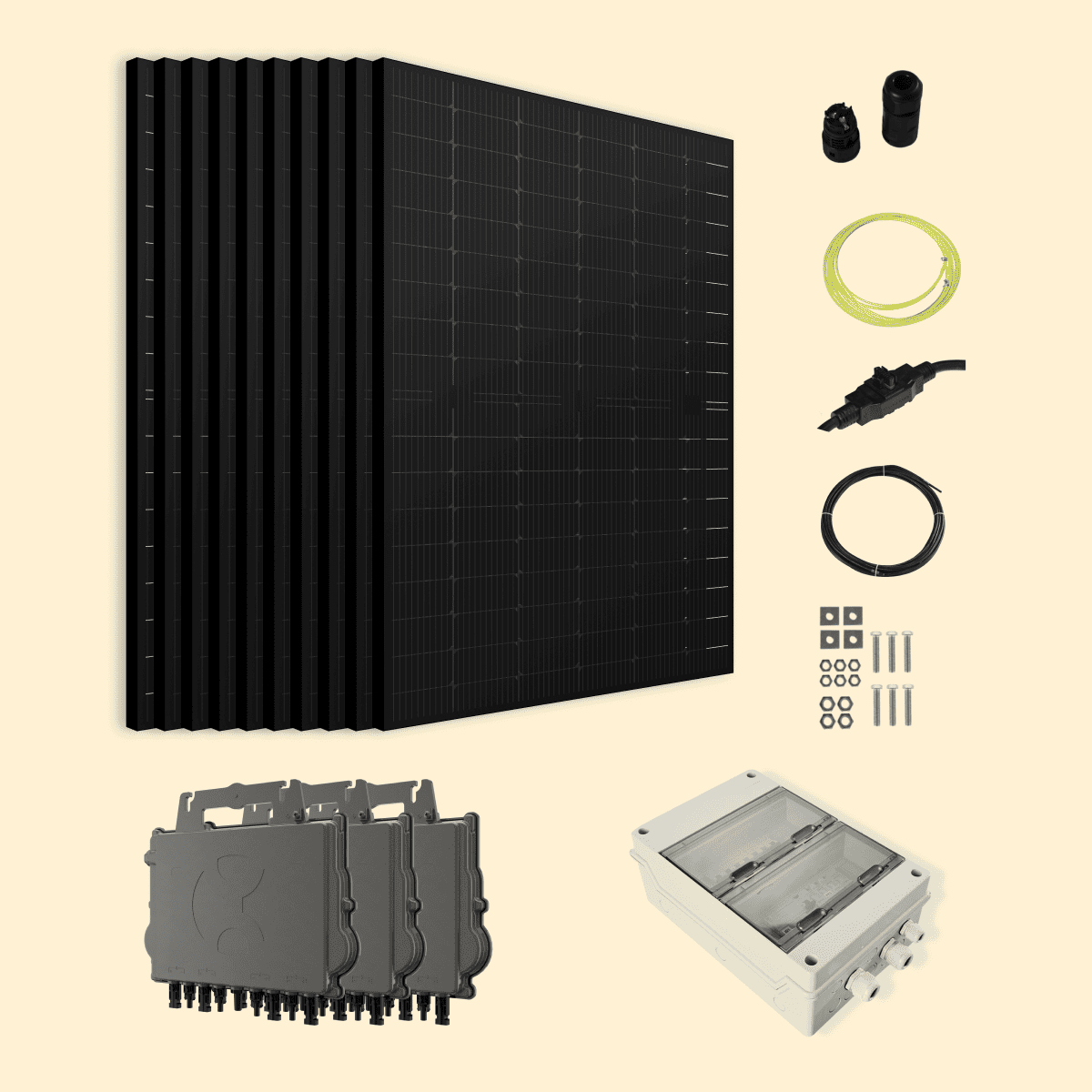

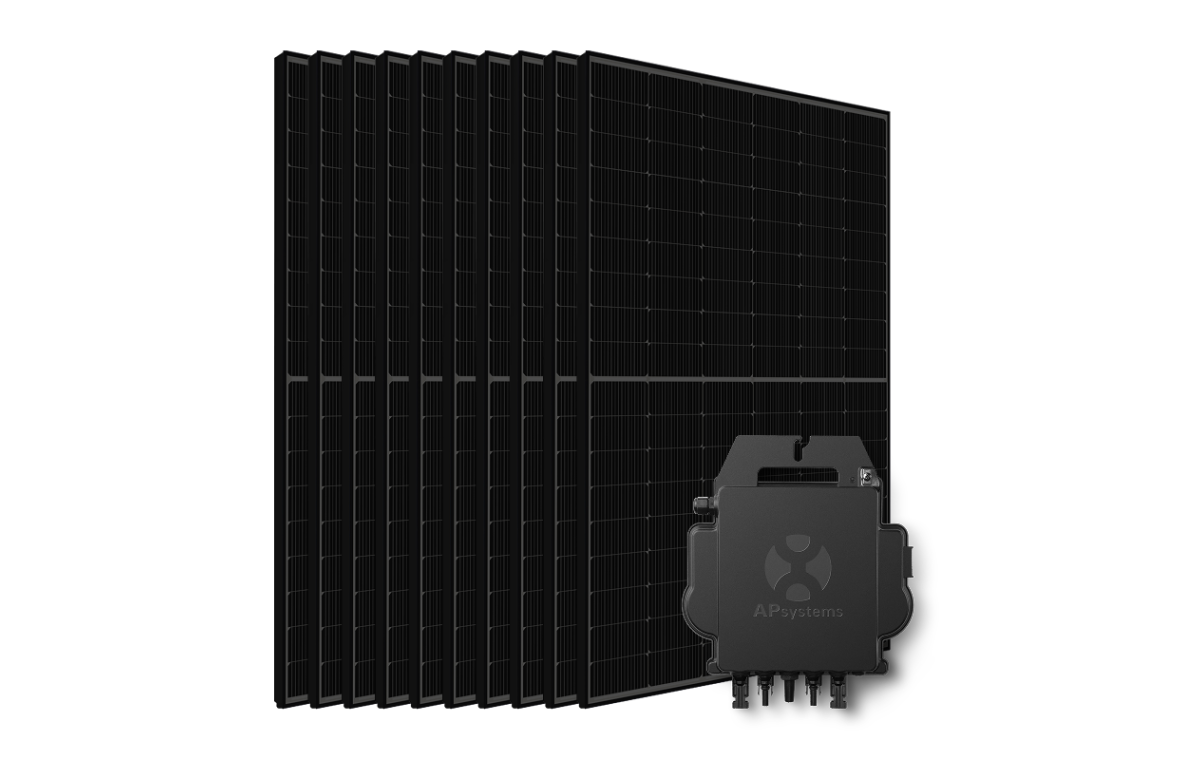

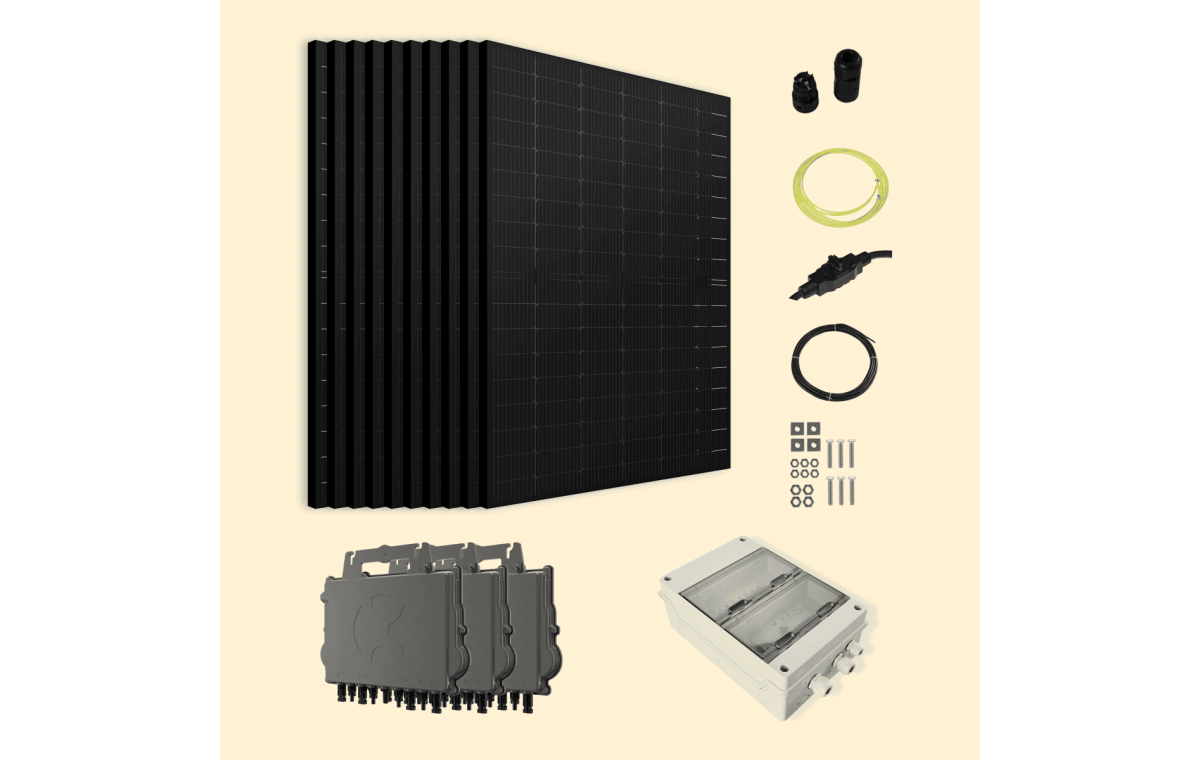

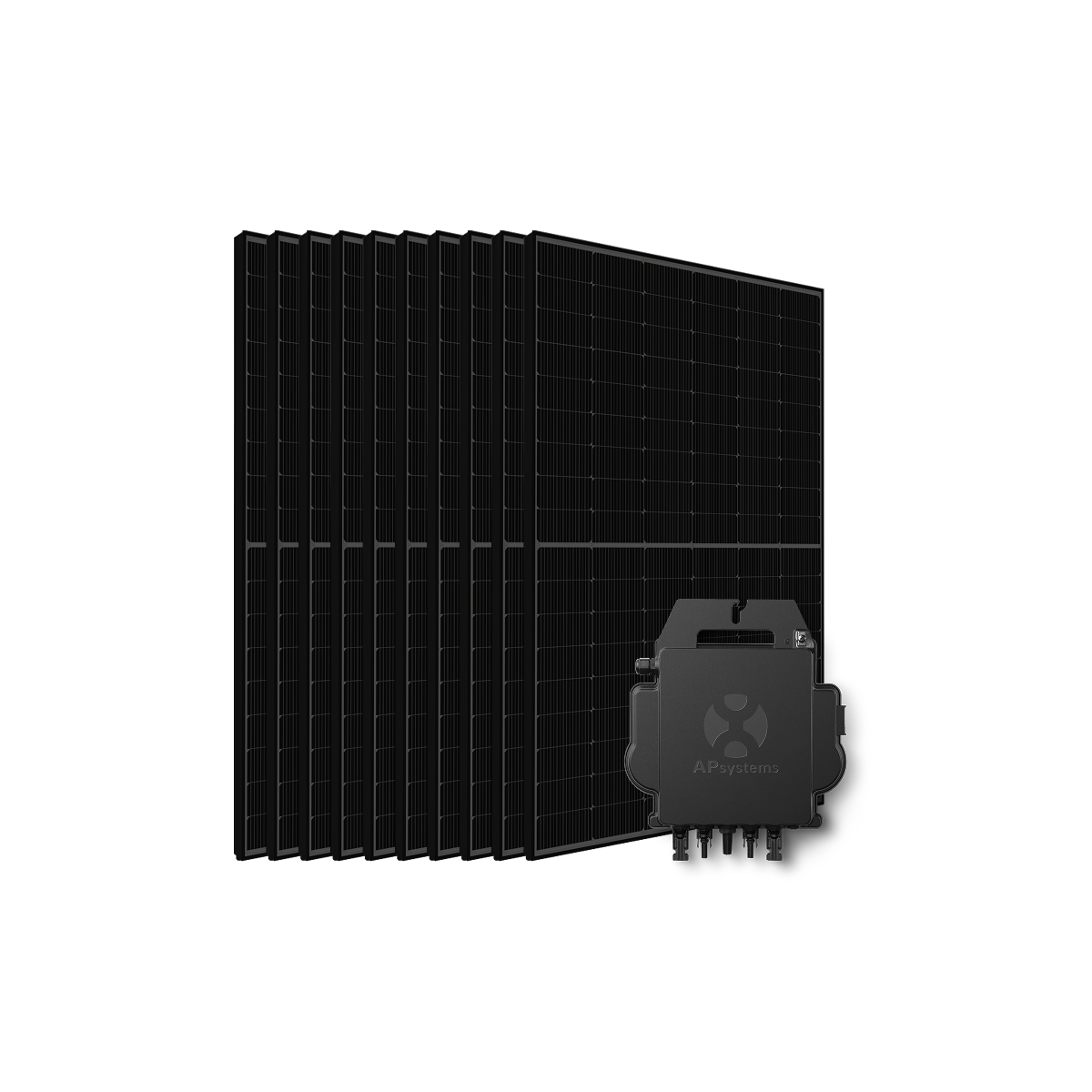

Kit Solaire Triphasé 5000W SOLYCO – Micro-onduleur APSYSTEMS QT2 10 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit triphasé 5000W SOLYCO ?

• ⚡ Production Back Contact 7 690 kWh/an : 10 panneaux SOLYCO 500Wc sans grille métallique en face avant captent la lumière sur toute leur surface, pour un rendement de 24,5 % parmi les plus élevés du marché résidentiel.
• ⚡ Natif triphasé de bout en bout : les micro-onduleurs APsystems QT2 délivrent une sortie triphasée équilibrée (3/N/PE 400 V), compatibles avec le réseau triphasé sans adaptateur ni onduleur central. Idéal pour les maisons avec compteur triphasé.
• ⚡ Monitoring panneau par panneau : suivi de production en temps réel via le portail EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur ou une application mobile, grâce à la communication ZigBee cryptée entre les micro-onduleurs.
• ⚡ Garanties solides sur chaque composant : 30 ans de garantie produit et de performance panneau (88,85 % de puissance conservée), 12 ans micro-onduleurs. Le garant panneau est allemand (SOLYCO Solar AG).
• ⚡ Économies concrètes : jusqu'à 1 615 €/an sur la facture d'électricité, pour un foyer consommant entre 100 et 150 €/mois.
• ⚡ Scalable vers le haut : la gamme SOLYCO / APsystems QT2 monte jusqu'à 12 000 Wc. Si vos besoins augmentent (véhicule électrique, pompe à chaleur), un palier supérieur est disponible sans changer de technologie.

Kit solaire triphasé 5000W SOLYCO : le point d'entrée haute performance pour installation triphasée

Ce kit solaire triphasé de 5 000 Wc cible un profil bien précis : le foyer déjà équipé d'un compteur Enedis triphasé, qui cherche à couvrir une part significative de sa consommation avec une technologie panneau réellement différenciante. Dix panneaux SOLYCO 500Wc Back Contact, chacun capable de produire jusqu'à 541 W en conditions bifaciales optimales, se raccordent à trois micro-onduleurs APsystems QT2 quadruples triphasés. La sortie AC est distribuée sur les trois phases du réseau domestique dès le micro-onduleur, sans convertisseur intermédiaire.

À 5 000 Wc, ce kit se positionne comme une entrée de gamme sérieuse dans la famille SOLYCO / QT2 : assez puissant pour générer une réduction perceptible de la facture (jusqu'à 1 615 €/an), avec des panneaux premium dont les garanties à 30 ans dépassent largement les standards du marché.

Comment ça marche ?

Le fonctionnement s'organise en trois étapes :

Les 10 panneaux SOLYCO captent la lumière solaire sur leur face avant, libérée de toute grille métallique grâce à la technologie Back Contact, et sur leur face arrière via la bifacialité. Ce courant continu (DC) est transmis aux micro-onduleurs via les connecteurs Stäubli MC4 Evo 2.

Les trois APsystems QT2, chacun connecté à jusqu'à 4 panneaux via ses 4 entrées MPPT (Maximum Power Point Tracking) indépendantes, convertissent le courant continu en courant alternatif triphasé 400 V directement exploitable par le réseau domestique. Chaque panneau dispose de son propre point MPPT : un ombrage partiel sur un panneau n'affecte pas les neuf autres. La communication ZigBee cryptée entre micro-onduleurs transmet les données de production à la passerelle ECU.

L'énergie produite est consommée en priorité par les appareils du foyer. Le surplus non consommé est injecté sur le réseau public (ou valorisé via le service MKSurplus). Le suivi de production s'effectue panneau par panneau via le portail EMA d'APsystems.

Raccordement électrique

Côté DC, les panneaux se raccordent aux micro-onduleurs via les câbles MC4 fournis et les rallonges incluses dans le kit. Côté AC, les câbles bus Y3 5G2,5 mm² assurent la liaison entre les micro-onduleurs et le coffret de protection AC triphasé. Ce coffret, conforme à la norme UTE C15-712-1, contient le disjoncteur 4P, l'interrupteur différentiel 4P 25A 30mA, le parafoudre Type II triphasé et le compteur de production LED. La mise à la terre est assurée par le système fourni (cosses, griffes, câble 20 m). Le pack électrique de protection est proposé en option lors de la configuration du kit.

Panneau SOLYCO 500Wc Back Contact

Le SOLYCO R-BG 108nBC.6/500 est un module photovoltaïque qui concentre trois caractéristiques rarement réunies à ce format : la technologie Back Contact (BC), la construction biverre et la bifacialité Full Black.

La technologie Back Contact déplace l'intégralité des contacts électriques à l'arrière de la cellule. La face avant ne comporte aucune grille métallique : toute la surface est exposée au soleil. Résultat direct, un rendement de 24,5 % en conditions STC sur 2,04 m² seulement, avec une meilleure tenue en faible luminosité que les cellules PERC (Passivated Emitter and Rear Cell) de génération précédente. La puissance peut grimper jusqu'à 541 W en configuration bifaciale optimale.

La construction biverre (verre trempé 2 mm face avant avec revêtement antireflet, verre trempé 2 mm face arrière) remplace le film plastique des panneaux classiques. Elle assure une résistance mécanique supérieure (5 400 Pa en pression, 2 400 Pa en aspiration), une étanchéité durable et une tenue certifiée au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). Le cadre aluminium anodisé noir et les espaces inter-cellules noirs donnent un aspect Full Black discret sur la plupart des toitures.

Côté garanties : 30 ans de garantie produit et 30 ans de garantie de performance, avec 88,85 % de la puissance initiale garantie au terme de la période. Le garant est SOLYCO Solar AG, société allemande. Boîte de jonction IP68, 3 diodes de dérivation, connecteurs Stäubli MC4 Evo 2 avec câbles de 120 cm (4 mm²). Certifications IEC 61215, IEC 61730, IEC 61701, IEC 62716.

Micro-onduleur APsystems QT2

Les trois APsystems QT2 sont des micro-onduleurs quadruples triphasés natifs : ils délivrent une sortie triphasée équilibrée 3/N/PE 400 V directement, sans nécessiter un onduleur central triphasé. Chaque unité gère jusqu'à 4 panneaux via 4 entrées MPPT indépendantes (plage 28-45 V, tension DC max 60 V, courant max 20 A par entrée). La puissance de sortie maximale est de 2 000 VA par micro-onduleur, soit 6 000 VA disponibles au total pour ce kit.

Le rendement maximum atteint 97 % (rendement MPPT nominal 99,5 %). L'encapsulation silicone des composants améliore la dissipation thermique et l'étanchéité, avec une indice de protection IP67 et un refroidissement par convection naturelle sans ventilateur. La communication avec la passerelle ECU passe par ZigBee crypté, avec un maximum recommandé de 80 micro-onduleurs par passerelle. Le monitoring s'effectue via le portail EMA (Energy Management Analysis) d'APsystems, avec accès 24 h/24 depuis un navigateur ou une application.

Conforme aux réglementations françaises Enedis-PRO-RES_10E et UTE C15-712-1, certifié Bureau Veritas (certificat U22-0368). Garantie 12 ans standard (extension 20 ans en option). Poids 6 kg, dimensions 359 × 242 × 46 mm, connecteurs Stäubli MC4.

Pack électrique de protection

Le coffret AC triphasé (marque française MADEnR) sécurise le raccordement de l'installation côté alternatif : disjoncteur 4P 16A, interrupteur différentiel 4P 25A 30 mA type AI, parafoudre Type II 3P + neutre débrochable (In 20 kA, Imax 40 kA, NF EN 61 643-11) et compteur de production LED. Boîtier 24 modules IP65/IK07 en ABS anti-UV, dimensions 290 × 420 × 133 mm. Livré avec schéma électrique et étiquetage conforme UTE C15-712-1. Le pack électrique de protection est proposé en supplément lors de la configuration du kit.

Les démarches administratives pour votre kit triphasé 5000W

Ce kit de 5 000 Wc dépasse le seuil des 3 kWc : trois démarches s'appliquent.

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si vous êtes en zone Architectes des Bâtiments de France (ABF). La DP est également recommandée pour toute installation en toiture visible depuis l'espace public.
• Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (gratuit, procédure entièrement dématérialisée).
• CONSUEL : faites valider la conformité électrique de votre installation. Pour un kit triphasé de 5 000 Wc raccordé au TGBT, l'attestation CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) est obligatoire avant la mise en service.

???? Mon Kit Solaire prend en charge l'ensemble de ces formalités via son service de démarches administratives. Contactez notre équipe pour en savoir plus.

Supports de fixation compatibles

Les 10 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg) se posent sur plusieurs types de supports :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Le design Full Black s'intègre particulièrement bien sur les toitures sombres.
• Toit plat : équerres 15° fixes ou inclinables pour optimiser l'angle de captation et exploiter la bifacialité face arrière.
• Au sol : structure GSE ou équerres inclinables. Configuration qui maximise le gain bifacial lorsque le sol sous les panneaux est clair (graviers blancs, béton).
• Façade : équerres inclinables pour une pose verticale avec angle ajustable.

Les fixations photovoltaïques sont proposées en option lors de la configuration du kit.

Optimisez votre installation solaire

Ce kit de 5 000 Wc est sans batterie. Pour aller plus loin :

• Batterie de stockage : ajoutez une batterie solaire pour stocker votre surplus en journée et le consommer la nuit. À 5 000 Wc de production, l'appoint d'un stockage de 5 à 8 kWh est particulièrement pertinent pour les foyers qui s'absentent en journée.
• MKSurplus : si vous ne souhaitez pas de batterie, valorisez votre surplus via l'offre de rachat Mon Kit Solaire, compatible avec les kits installés en autonomie.
• Passerelle ECU APsystems : nécessaire pour activer le monitoring EMA. La passerelle centralise les données des trois QT2 et les transmet vers le portail web et l'application mobile.
• Ecojoko : associez un assistant de suivi de consommation pour identifier les postes de dépense et affiner l'autoconsommation.

Questions fréquentes sur le kit solaire triphasé 5000W SOLYCO

Comment fonctionne ce kit solaire triphasé 5000W ?

Les 10 panneaux SOLYCO captent le rayonnement solaire et transmettent le courant continu aux trois micro-onduleurs APsystems QT2. Chaque QT2 convertit le DC de jusqu'à 4 panneaux en courant alternatif triphasé 400 V, directement injecté dans le réseau domestique. Le suivi panneau par panneau s'effectue via le portail EMA d'APsystems grâce à la communication ZigBee cryptée. Le surplus non consommé est envoyé sur le réseau public.

Quelles économies puis-je réaliser avec ce kit de 5000W ?

Avec ce kit de 5 000 Wc, vous pouvez économiser jusqu'à 1 615 €/an sur votre facture d'électricité, pour une production estimée à 7 690 kWh/an. Ce kit est adapté aux foyers dont la consommation mensuelle se situe entre 100 et 150 €. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les économies varient selon l'orientation, la localisation et le profil de consommation.

Quelles démarches administratives pour un kit triphasé de 5000W ?

Trois démarches sont à prévoir : une Déclaration Préalable en mairie si les panneaux sont installés à plus de 1,80 m du sol ou en zone ABF, la signature d'une Convention d'Autoconsommation avec Enedis (en ligne, gratuit) et l'obtention d'une attestation CONSUEL avant la mise en service, obligatoire au-delà de 3 kWc. Mon Kit Solaire propose un service de démarches administratives pour vous accompagner dans ces formalités.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance (88,85 % de la puissance initiale conservée à l'issue de la période), garant allemand SOLYCO Solar AG. Micro-onduleurs APsystems QT2 : 12 ans standard, extensible à 20 ans en option. Ces durées dépassent les standards habituels du marché résidentiel, ce qui réduit le risque de remplacement prématuré sur la durée de vie de l'installation.

Ce kit est-il adapté à mon installation triphasée ?

Oui, les micro-onduleurs APsystems QT2 sont spécifiquement conçus pour une connexion au réseau triphasé (3/N/PE 400 V). Ils délivrent une sortie triphasée équilibrée sans onduleur central, et sont certifiés conformes aux exigences Enedis-PRO-RES_10E et à la norme UTE C15-712-1 (certificat Bureau Veritas U22-0368). Si votre installation est monophasée, consultez nos kits solaires en autoconsommation dédiés.

Puis-je ajouter une batterie à ce kit plus tard ?

Une batterie de stockage peut compléter ce kit pour stocker le surplus de production et le consommer la nuit ou par mauvais temps. Consultez notre gamme de batteries solaires compatibles. À noter : les micro-onduleurs APsystems QT2 ne sont pas nativement compatibles batterie en couplage DC. Un couplage AC (batterie avec onduleur intégré) reste la solution recommandée pour ce type d'installation.

Puis-je installer ce kit moi-même ?

Ce kit est conçu pour l'auto-installation par un bricoleur averti. Mon Kit Solaire fournit des notices de montage détaillées et des tutoriels vidéo. La partie raccordement au TGBT (tableau général basse tension) doit être réalisée dans le respect de la norme NF C 15-100. Pour l'attestation CONSUEL, le raccordement électrique définitif est vérifié par un agent agréé avant la mise en service.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Coffret de protection AC (composant du pack électrique, proposé en option)

Caractéristiques générales du kit
