Description de votre Coffret de protection AC Plug'n'play totalement précâblé - prêt à l'emploi
Le coffret

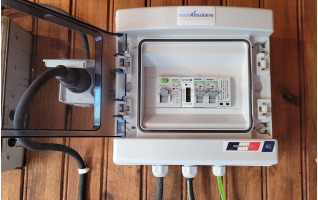

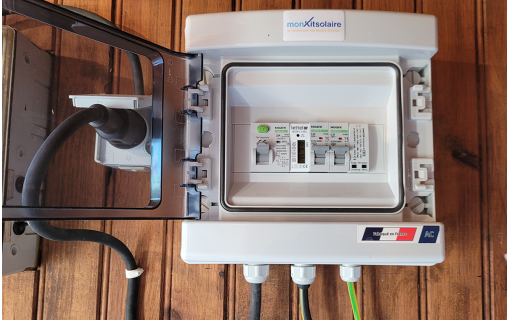

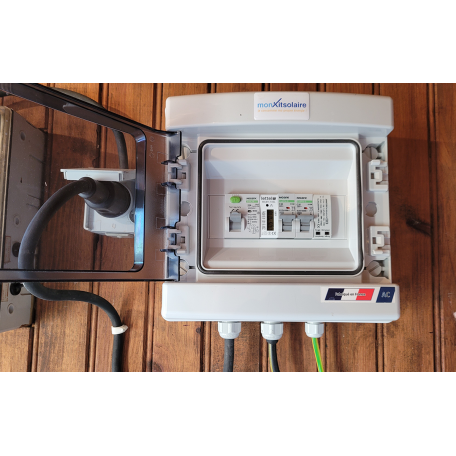

Le coffret MadENR AC Plug'n play est un coffret spécialement assemblé pour les kits solaires autoconsommation: nous précâblons tous les éléments en atelier pour faciliter votre installation. Lors de l'installation de votre kit solaire, vous devrez simplement fixer ce coffret au mur, et raccordez les câbles .

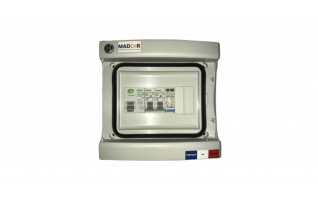

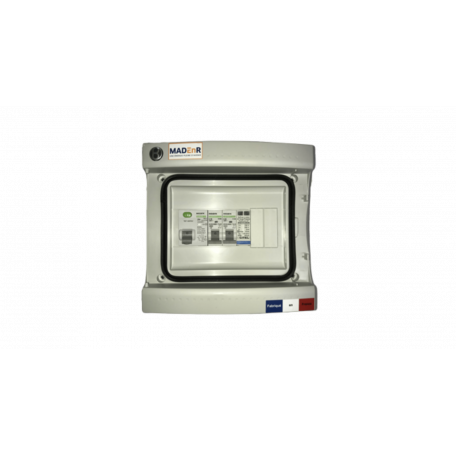

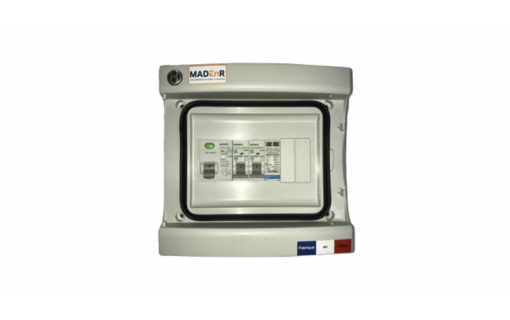

Composition du coffret de protection AC Plug'nPlay MadENR

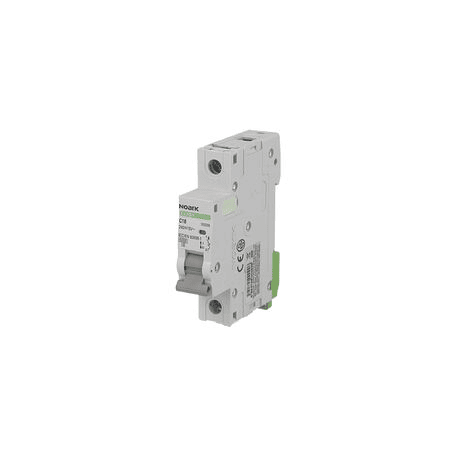

1 disjoncteur 1P+N 20A ainsi qu'un inter-différentiel 25A / 30Ma et 1 parafoudre 20KA pour votre sécurité
1 compteur de production LED pour suivre votre niveau de production en temps réel, intégré dans le coffret de protection.
1 câble 3G2.5 de 4 mètres avec fiche mâle pré-connectée au coffret et étanche afin de relier le coffret de protection AC au réseau électrique (prise murale avec terre). Possibilité de couper la fiche pour se brancher directement sur le tableau électrique de la maison.
1 connecteur mâle pré connecté pour assurer la liaison étanche entre les micro-onduleurs et le coffret de protection
Avec Mon Kit Solaire, c’est la garantie de bénéficier d’un service de qualité de A à Z !
Opter pour Mon Kit Solaire c’est la garantie de faire des économies et d’avoir un projet adapté à vos besoins. Nous vous accompagnons durant toutes les étapes de votre futur projet et garantissons le choix d’un matériel et d’un service de qualité.
Bonjour,
Y a-t-il une hauteur maximale pour l'installation du coffret en vue du passage du Consuel?
Valentin de Mon Kit Solaire
Bonjour,
Vous devez mettre votre coffret à une hauteur de 1 m à 1 m80.
Malingre
2023-05-10 21:52:50
Bonjour
J’ai commandé ce coffret chez vous. A quoi corresponde les indications q1,q2,pf1 et id1. Je souhaite raccorder une passerelle aps ecu c sur ce boîtier comment puis je l’alimenter?
Cordialement
Paul de Mon Kit Solaire
Bonjour,
Q1 et Q2 correspondent aux disjoncteurs, PF1 pour le parafoudre et ID1 pour inter différentiel. Les pinces ampèremétriques de l'ECU C sont à placer d'une part sur le câble d'arrivée des panneaux solaires et d'autre part sur le câble de l'arrivée du réseau public. Les pinces sont à positionner dans le sens de transmission du courant, une flèche indique le sens.
AUGOT
2023-04-22 19:35:53
Bonjour,
Ce kit nécessite t-il le besoin du contrôle de l’installation du consuel ?
Est-il nécessaire de raccorder de tirer un cable de terre pour le kit et les rails de pose sur toiture ?
Merci
Paul de Mon Kit Solaire
Bonjour,
L'intervention du Consuel est nécessaire pour tout kit supérieur à 3kWc et/ou lorsque vous souhaitez procéder à la vente ou stockage virtuelle de votre production.
Au-delà du câble de terre présent dans les câbles 3g ou 5g, vous bénéficiez également d'un câble de mise à la terre e 6mm afin de raccorder l'armature métallique de votre kit ( fixations et cadres des panneaux) à la terre de votre domicile.
Thomas
2023-04-12 14:57:14
Bonjour,
Fournissez vous le certificat de conformité avec le coffret, afin d'éviter le Consuel ?
Merci
Paul de Mon Kit Solaire
Bonjour,
Les certificats de conformités justifient la présence d'un relai de découplage dans votre installation. Celui-ci n'est pas toujours intégré au coffret de protection, par exemple les micro onduleurs APS intègrent déjà des relais de découplage, ainsi le coffret fourni avec ce matériel n'en contient pas.
Pour répondre à votre question, qu'il s'agisse du coffret ou des micro onduleurs, nous vous fournissons bien entendu les certificats de conformités inhérents.
CLEM
2023-03-11 06:54:12
Bonjour,
si je veux installer plus tard de nouveaux panneaux allant jusqu'a 6KWC , est ce que cela sera possible avec ce coffret ac ?
Paul de Mon Kit Solaire
Bonjour,
Ce coffret pour 3kWc peut raccorder un kit solaire d'une puissance allant jusqu'à 4.5kW. Au-delà, il vous faut un nouveau coffret 6kWc ( double entrée 3kWc), ou un second coffret 3kWc.
