Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.
Pourquoi choisir le kit triphasé 8000W SOLYCO ?
- ⚡ Production significative : 12 305 kWh/an avec 16 panneaux SOLYCO 500Wc Back Contact, dont le rendement de 24,5 % figure parmi les plus élevés du marché résidentiel. Sur une surface de toiture maîtrisée, ce kit couvre les besoins d'une grande maison familiale ou d'une installation tout-électrique.
- ⚡ Technologie Back Contact Full Black : les connexions électriques sont déportées à l'arrière des cellules, ce qui libère toute la face avant pour capter la lumière. Aucune grille métallique n'obstrue la surface active, d'où un gain de production mesurable en faible luminosité et un aspect esthétique uniforme sur la toiture.
- ⚡ Natif triphasé avec les QT2 d'APsystems : chaque micro-onduleur gère 4 panneaux et injecte directement en triphasé équilibré (3/N/PE 400 V). Pas de déséquilibre de réseau, conformité Enedis-PRO-RES_10E assurée, rendement maximum 97 %.
- ⚡ Suivi par module via EMA : la plateforme Energy Management Analysis d'APsystems, couplée à la communication ZigBee cryptée entre les micro-onduleurs, donne une vue production panneau par panneau accessible depuis un navigateur ou l'application mobile.
- ⚡ Fiabilité garantie sur 30 ans : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % pour les panneaux SOLYCO, 12 ans sur les micro-onduleurs APsystems QT2 (extensibles à 20 ans en option).
- ⚡ Jusqu'à 2 584 €/an d'économies : au tarif actuel du kWh, ce kit se situe dans la fourchette de rentabilité la plus courte de la gamme maison familiale, avec des panneaux dimensionnés pour durer bien au-delà du point d'amortissement.

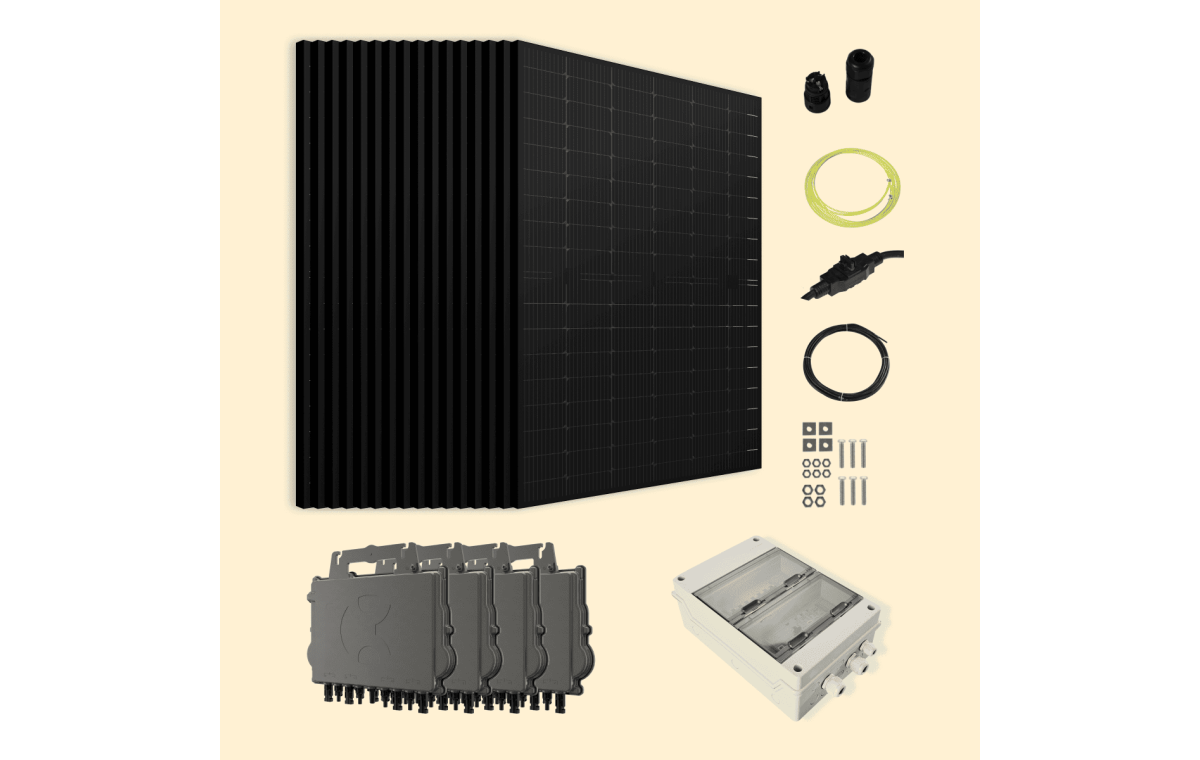

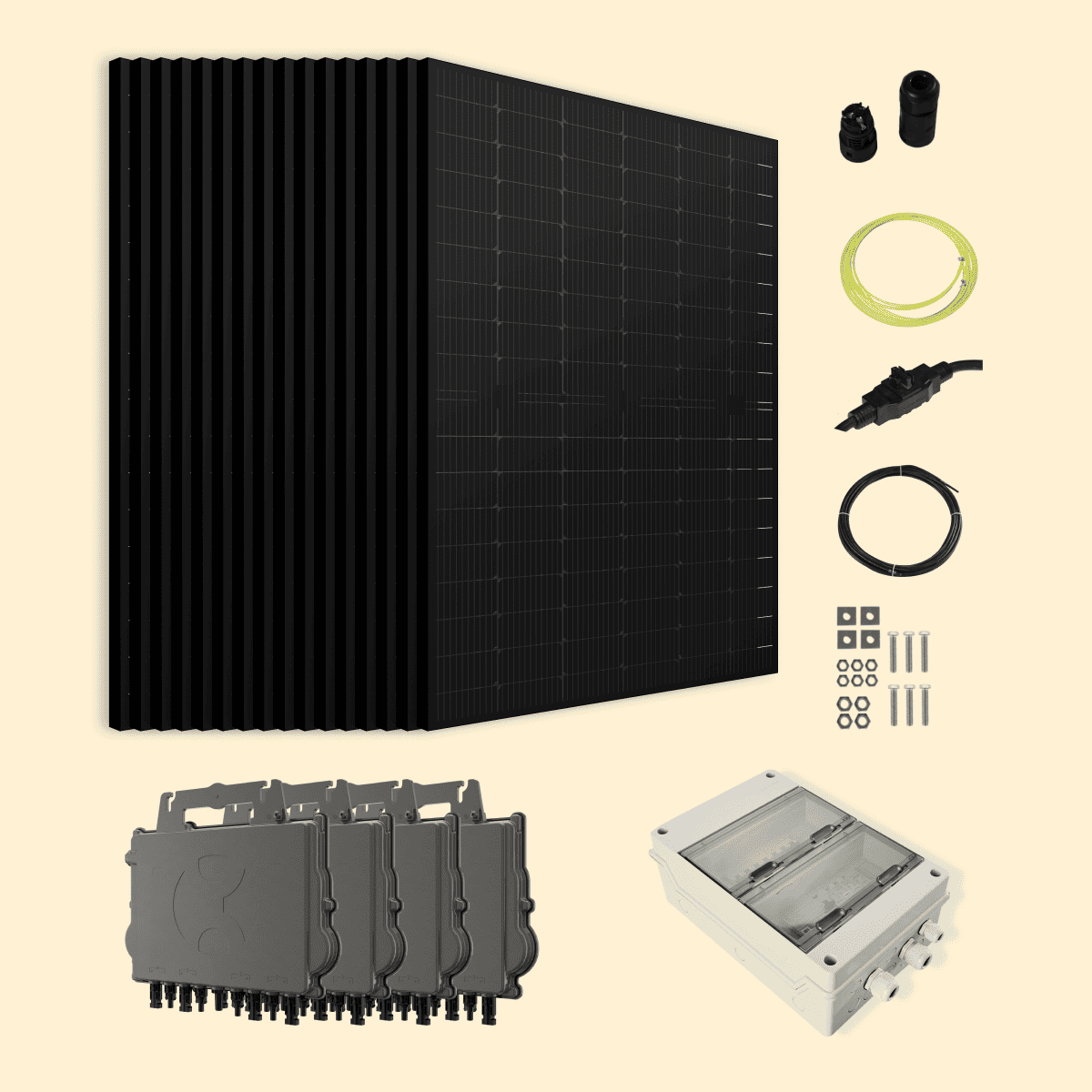

Kit solaire triphasé 8000W : 16 panneaux Back Contact pour les grandes maisons équipées en triphasé
Ce kit solaire autoconsommation de 8 000 Wc s'adresse aux foyers dont le compteur Linky est en triphasé et dont les besoins énergétiques dépassent 150 €/mois de facture. Seize panneaux SOLYCO 500Wc Back Contact biverre bifaciaux se répartissent sur quatre micro-onduleurs APsystems QT2, à raison de quatre panneaux par unité. La sortie triphasée équilibrée de chaque QT2 injecte directement sur les trois phases du réseau domestique, sans avoir à concentrer toute la puissance sur un onduleur central unique. Le résultat : une architecture résiliente où chaque groupe de quatre modules fonctionne indépendamment, et où la panne d'un micro-onduleur ne paralyse pas l'ensemble de l'installation.
L'énergie produite couvre en priorité vos usages du jour (électroménager, chauffage par résistance, recharge d'appareils), et le surplus part sur le réseau ou peut être valorisé via l'offre MKSurplus. Vous souhaitez stocker plutôt que revendre ? Consultez nos kits solaires avec batterie pour les options de stockage compatibles.
Comment ça marche ?
Le fonctionnement de ce kit triphasé suit quatre étapes distinctes :
Les 16 panneaux SOLYCO captent la lumière du soleil sur leurs deux faces grâce à leur structure biverre bifaciale Back Contact et la convertissent en courant continu (DC). Côté face avant, l'absence de grilles métalliques maximise la surface exposée ; côté face arrière, la lumière réfléchie par le sol ou la toiture s'ajoute à la production principale (coefficient de bifacialité 70 %).
Les quatre micro-onduleurs APsystems QT2, fixés derrière les panneaux, convertissent ce courant continu en courant alternatif triphasé 400 V (AC). Chaque QT2 dispose de 2 MPPT (Maximum Power Point Tracking) sur ses 4 entrées, avec une efficacité MPPT nominale de 99,5 %. La conversion s'effectue panneau par panneau : un ombrage sur l'un des seize modules n'affecte que sa propre production.
L'énergie AC triphasée alimente directement vos appareils domestiques branchés sur les trois phases. Pompe à chaleur, four, lave-linge, recharge de véhicule électrique en courant alternatif triphasé : tous ces usages peuvent être couverts simultanément sans surcharger une phase.
Le surplus non consommé est injecté sur le réseau public via votre compteur Linky et peut être valorisé dans le cadre d'un contrat de rachat ou via l'offre MKSurplus de Mon Kit Solaire.
Raccordement électrique
Côté courant continu (DC), les panneaux se raccordent aux micro-onduleurs QT2 via leurs câbles Stäubli MC4 Evo 2 (120 cm, 4 mm²). Des rallonges MC4 de 800 mm, 3 m ou 5 m sont incluses dans le kit selon le calepinage, pour couvrir les écarts entre modules et micro-onduleurs.
Côté courant alternatif (AC), les micro-onduleurs se connectent via les câbles bus AC Y3 (5 conducteurs, 2,5 mm²) fournis dans la composition, puis rejoignent le tableau électrique principal via le coffret de protection AC triphasé. Ce coffret, conçu et fabriqué en France par MadENR, intègre un disjoncteur 4P, un interrupteur différentiel 4P 25 A 30 mA type AI, un parafoudre Type II (3P + neutre, In 20 kA, Imax 40 kA) et un compteur de production, conformément à la norme UTE C15-712-1. Il est proposé en supplément lors de la configuration du kit.
Le câble de mise à la terre (20 m) avec cosses, électro-taps et griffes de terre est inclus dans le kit pour sécuriser l'ensemble de la structure métallique.
Panneau SOLYCO 500Wc Back Contact
Le SOLYCO R-BG 108nBC.6/500 est un module monocristallin Back Contact biverre bifacial Full Black de 500 Wc. Sa particularité tient dans l'architecture de ses cellules : les 108 cellules de 182 x 96 mm déplacent toutes leurs connexions électriques à l'arrière, ce qui libère intégralement la face avant de toute grille métallique d'ombrage. Concrètement, chaque cellule capte la lumière sur 100 % de sa surface active, contre 95 à 97 % pour un panneau TOPCon ou PERC classique. La courbe de production en faible luminosité s'en trouve améliorée, comme le confirme la fiche technique SOLYCO qui compare la production BC à celle d'un panneau PERC sous irradiance réduite.
Le rendement de 24,5 % place ce module dans le premier quartile du marché résidentiel. Sur une surface de 2,04 m² par panneau, soit 32,6 m² pour les 16 modules de ce kit, vous produisez davantage qu'avec des panneaux conventionnels de 21 à 23 %. La puissance en irradiance bifaciale (BNPI) peut grimper jusqu'à 541 W par panneau lorsque la face arrière reçoit de la lumière réfléchie. Le coefficient de bifacialité de 70 % (à plus ou moins 5 %) indique le ratio de production maximale de la face arrière par rapport à la face avant : en pose au sol sur graviers clairs ou sur toit plat avec membrane réfléchissante, ce gain est perceptible sur la production annuelle.
La construction biverre (verre trempé 2 mm face avant avec revêtement antireflet, verre trempé 2 mm face arrière) remplace le film plastique des panneaux classiques, avec à la clé une meilleure tenue dans le temps face à l'humidité, au brouillard salin (IEC 61701) et à l'ammoniac (IEC 62716). La boîte de jonction est certifiée IP68 avec 3 diodes de dérivation, les câbles mesurent 120 cm en section 4 mm² avec connecteurs Stäubli MC4 Evo 2.
Le cadre aluminium anodisé noir et les espaces inter-cellules noirs composent un aspect Full Black qui s'intègre avec discrétion sur les toitures sombres ou tuiles de couleur. Côté robustesse : charge mécanique 5 400 Pa en pression, 2 400 Pa en aspiration, résistance aux grêlons de 30 mm à 23,9 m/s (RG3), plage de fonctionnement de -40 °C à +85 °C. La garantie produit et la garantie de performance courent toutes deux sur 30 ans, avec un seuil de puissance garanti à 88,85 % en fin de période. Ce niveau de couverture dépasse ce que proposent la plupart des fabricants sur le marché grand public (habituellement 25 ans produit, 30 ans performance).
Le panneau est porté par un garant allemand (SOLYCO Solar AG, Berlin) et certifié IEC 61215, IEC 61730, IEC 61701 et IEC 62716.
Micro-onduleur APsystems QT2
Le micro-onduleur APsystems QT2 est la deuxième génération de micro-onduleur quad triphasé d'APsystems, conçu spécifiquement pour les réseaux triphasés 400 V. Là où les micro-onduleurs monophasés classiques nécessitent un équilibreur de phase ou des ajustements de câblage pour fonctionner en triphasé, le QT2 sort directement en 3/N/PE 400 V équilibré (2,9 A par phase), ce qui simplifie le raccordement et satisfait les exigences de conformité Enedis (Enedis-PRO-RES_10E, DIN VDE 0126-1-1 VFR2019, certificat Bureau Veritas U22-0368).
Chaque unité prend en charge 4 panneaux sur 4 entrées DC indépendantes, organisées en 2 MPPT. La tension d'entrée DC maximale est de 60 V, avec une plage de tension MPPT de 28 à 45 V, ce qui correspond parfaitement aux panneaux SOLYCO 500Wc (Vmp 34,24 V, Voc 41,28 V). Le courant d'entrée maximum de 20 A par entrée couvre largement l'Isc des panneaux (15,24 A). La puissance de sortie maximale atteint 2 000 VA par unité, pour un total de 8 000 VA sur l'ensemble du kit.
Le rendement maximum est de 97 %, le rendement MPPT nominal de 99,5 %. La consommation en veille nocturne se limite à 40 mW. Le système de refroidissement est entièrement passif (convection naturelle, sans ventilateur), d'où l'indice de protection IP67 et une espérance de vie mécanique élevée. Les composants sont encapsulés dans du silicone pour réduire les contraintes thermiques et améliorer l'étanchéité.
La communication entre les micro-onduleurs et la passerelle ECU d'APsystems s'effectue par ZigBee crypté. Les données de production remontent sur la plateforme EMA (Energy Management Analysis), accessible depuis un navigateur ou l'application mobile 24 h/24, panneau par panneau. Le facteur de puissance est ajustable de 0,8 en avance à 0,8 en retard (RPC), pour répondre aux exigences des gestionnaires de réseau. Garantie 12 ans en standard, extensible à 20 ans en option.
Pack électrique de protection AC triphasé
Le coffret de protection AC triphasé 9 kWc MadENR (fabrication française) est proposé en supplément lors de la configuration du kit. Il sécurise le raccordement des micro-onduleurs au tableau électrique principal : disjoncteur 4 pôles 16 A, interrupteur différentiel 4P 25 A 30 mA de type AI immunisé, parafoudre Type II débrochable (3P + neutre, In 20 kA, Imax 40 kA, conforme NF EN 61643-11) et compteur de production LED. Boîtier plastique ABS anti-UV IP65 IK07, 24 modules, dimensions 290 x 420 x 133 mm, poids environ 4 kg. Livré avec le schéma électrique et l'étiquetage conforme à la norme UTE C15-712-1.
Les démarches administratives pour votre kit 8000W
Ce kit de 8 000 Wc relève des obligations administratives applicables aux installations supérieures à 3 kWc.
- En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si votre bien est situé en zone classée Architectes des Bâtiments de France (ABF). La DP est à déposer avant le début des travaux.
- Enedis : signez la Convention d'Autoconsommation en ligne sur le portail Enedis (démarche gratuite, environ 5 minutes). Cette étape est obligatoire quelle que soit la puissance, avec ou sans injection de surplus.
- CONSUEL : pour un kit de 8 000 Wc, l'attestation de conformité électrique est obligatoire avant la mise en service. Elle porte sur le raccordement des micro-onduleurs au tableau et sur le coffret de protection AC.
Le caractère triphasé de l'installation ne crée pas de démarche supplémentaire par rapport à une installation monophasée de même puissance, mais il implique que la Convention Enedis mentionne bien la configuration triphasée de votre compteur.
???? Mon Kit Solaire propose un service de gestion des démarches administratives pour prendre en charge ces formalités à votre place. Renseignez-vous lors de la configuration de votre commande.
Supports de fixation compatibles
Les 16 panneaux SOLYCO 500Wc se posent sur la majorité des supports de toiture ou au sol. Leur structure biverre et leur cadre aluminium anodisé s'adaptent aux contraintes mécaniques de chaque configuration.
- Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les crochets et rails s'adaptent à votre couverture existante.
- Toit plat : équerres à 15° fixes ou réglables (15 à 45°) pour trouver l'angle de captation optimal et tirer parti de la bifacialité sur membrane claire.
- Au sol : structures GSE ou équerres inclinables, configuration particulièrement recommandée pour valoriser la face arrière bifaciale (réverbération du sol).
- Façade : équerres inclinables pour une pose verticale avec angle ajustable.
Les fixations pour panneaux photovoltaïques sont proposées en option lors de la configuration de votre kit. L'équipe Mon Kit Solaire peut vous orienter selon votre type de toiture et votre exposition.
Optimisez votre installation solaire
Ce kit ne comprend pas de batterie de stockage. Pour aller plus loin dans la réduction de votre dépendance au réseau :
- Batterie de stockage : ajoutez une batterie solaire pour stocker votre surplus journalier et le consommer le soir, la nuit ou par mauvais temps. Attention : vérifiez la compatibilité batterie avec les micro-onduleurs QT2 (les QT2 ne sont pas compatibles batterie en couplage DC ; une solution de stockage AC-couplée reste envisageable).
- MKSurplus : valorisez votre surplus injecté sur le réseau grâce à l'offre de rachat Mon Kit Solaire, disponible pour les installations en autoconsommation avec injection.
- Ecojoko : cet assistant de suivi de consommation identifie les équipements les plus énergivores de votre foyer et vous aide à décaler vos usages aux heures de forte production solaire.
- Assurance ESTALY : couverture optionnelle de votre installation contre le vol, la casse et la perte de rendement.
Questions fréquentes sur le kit solaire triphasé 8000W SOLYCO
Comment fonctionne ce kit solaire triphasé 8000W ?
Les 16 panneaux SOLYCO 500Wc captent la lumière et la convertissent en courant continu. Les 4 micro-onduleurs APsystems QT2, un pour chaque groupe de 4 panneaux, transforment ce courant en triphasé 400 V équilibré et l'injectent directement dans le réseau domestique. Vos appareils branchés sur les trois phases (pompe à chaleur, four, lave-linge, borne de recharge) sont alimentés en priorité par cette énergie solaire. Le surplus non consommé part sur le réseau public. La production est suivie panneau par panneau via la plateforme EMA d'APsystems.
Ce kit est-il compatible avec mon installation triphasée ?
Oui, c'est précisément son positionnement. Les micro-onduleurs APsystems QT2 sont natifs triphasés : chacun sort en 3/N/PE 400 V équilibré, conformément aux normes Enedis et à la certification Bureau Veritas U22-0368. Si votre compteur Linky est en monophasé, ce kit n'est pas adapté ; consultez plutôt nos kits solaires autoconsommation monophasés.
Quelles économies puis-je réaliser avec ce kit de 8000W ?
Avec 8 000 Wc installés, la production annuelle estimée atteint 12 305 kWh/an, soit jusqu'à 2 584 €/an d'économies sur votre facture. Ce kit convient aux foyers dont la consommation mensuelle dépasse 150 €/mois. Estimation basée sur une installation orientée sud, inclinée à 30°, dans le sud de la France. Les économies varient selon l'orientation, l'ensoleillement local et votre profil de consommation.
Quelles sont les garanties de ce kit solaire ?
Les panneaux SOLYCO bénéficient de 30 ans de garantie produit et de 30 ans de garantie de performance, avec au moins 88,85 % de la puissance initiale conservée en fin de période. Les micro-onduleurs APsystems QT2 sont garantis 12 ans en standard, extensibles à 20 ans en option. Ces durées couvrent largement la période d'amortissement habituelle d'une installation photovoltaïque.
Quelles démarches administratives pour ce kit de 8000W ?
Pour une installation de 8 000 Wc : Déclaration Préalable en mairie si les panneaux sont à plus de 1,80 m du sol ou en zone ABF, Convention d'Autoconsommation avec Enedis en ligne (gratuit), et attestation CONSUEL avant la mise en service. Mon Kit Solaire propose un service de gestion des démarches administratives pour vous accompagner sur l'ensemble de ces étapes.
Puis-je suivre ma production en temps réel ?
Oui. Les micro-onduleurs APsystems QT2 communiquent avec la passerelle ECU via ZigBee crypté. Les données remontent sur la plateforme EMA (Energy Management Analysis) d'APsystems, accessible depuis un navigateur ou l'application mobile, avec un suivi panneau par panneau. Vous visualisez la production de chaque groupe de 4 modules en temps réel et sur l'historique.
Ce kit peut-il alimenter une pompe à chaleur ou une borne de recharge VE ?
Avec 8 000 W de puissance crête et une sortie triphasée, ce kit est bien dimensionné pour contribuer à l'alimentation d'une pompe à chaleur air/eau ou d'une borne de recharge triphasée. En journée, aux heures de forte production (10 h à 16 h environ), la puissance disponible peut couvrir une bonne partie de la consommation de ces équipements si vous programmez leur fonctionnement aux heures solaires.
Caractéristiques techniques
Panneau SOLYCO R-BG 108nBC.6/500
| Caractéristique | Valeur |
|---|
| Technologie de cellule |
Monocristalline Back Contact (BC) |
| Construction |
Biverre bifacial Full Black |
| Nombre de cellules |
108 cellules (182 x 96 mm) |
| Puissance nominale (STC) |
500 Wc |
| Puissance en irradiance bifaciale (BNPI) |
Jusqu'à 541 W |
| Rendement du module |
24,5 % |
| Tension au point de fonctionnement (Vmp) |
34,24 V |
| Courant au point de fonctionnement (Imp) |
14,60 A |
| Tension à vide (Voc) |
41,28 V |
| Courant de court-circuit (Isc) |
15,24 A |
| Coefficient de bifacialité |
70 % (± 5 %) |
| Verre avant |
Verre trempé 2 mm, revêtement antireflet |
| Verre arrière |
Verre trempé 2 mm, espaces inter-cellules noirs |
| Cadre |
Aluminium anodisé noir |
| Boîte de jonction |
IP68, 3 diodes |
| Câbles et connecteurs |
120 cm (4 mm²), Stäubli MC4 Evo 2 |
| Dimensions |
1 800 x 1 134 x 30 mm |
| Surface |
2,04 m² |
| Poids |
24,8 kg |
| Coefficient thermique Pmax |
-0,26 %/°C |
| Charge mécanique |
5 400 Pa pression / 2 400 Pa aspiration |
| Résistance à la grêle |
Grêlons jusqu'à 30 mm à 23,9 m/s (RG3) |
| Plage de température |
-40 °C à +85 °C |
| Garantie produit |
30 ans |
| Garantie de performance |
30 ans à 88,85 % |
| Certifications |
IEC 61215, IEC 61730, IEC 61701, IEC 62716 |
| Garant |
Allemand (SOLYCO Solar AG) |
Micro-onduleur APsystems QT2
| Caractéristique | Valeur |
|---|
| Quantité dans ce kit |
4 unités |
| Panneaux par unité |
4 |
| Puissance de sortie maximale (par unité) |
2 000 VA |
| Tension de sortie nominale |
3/N/PE 400 V (319 V à 438 V) |
| Courant de sortie nominale |
2,9 A x 3 phases |
| Entrées DC |
4, organisées en 2 MPPT |
| Plage de tension MPPT |
28 V à 45 V |
| Tension d'entrée DC maximum |
60 V |
| Courant d'entrée DC maximum |
20 A x 4 |
| Rendement maximum |
97 % |
| Rendement MPPT nominal |
99,5 % |
| Consommation en veille nocturne |
40 mW |
| Communication |
ZigBee crypté vers passerelle ECU |
| Monitoring |
Plateforme EMA (Energy Management Analysis) |
| Facteur de puissance |
0,99 (ajustable 0,8 avance à 0,8 retard) |
| Indice de protection |
IP67 |
| Refroidissement |
Convection naturelle, sans ventilateur |
| Dimensions |
359 x 242 x 46 mm |
| Poids |
6 kg |
| Transformateur |
Haute fréquence, isolation galvanique |
| Conformité |
EN 62109-1/-2, EN 61000, EN 50549-1, DIN VDE 0126-1-1, Enedis-PRO-RES_10E, UTE C15-712-1 |
| Certification |
Bureau Veritas U22-0368 |
| Garantie |
12 ans (extensible à 20 ans en option) |
Pack électrique de protection AC (proposé en option)
| Caractéristique | Valeur |
|---|
| Fabricant |
MadENR (fabrication française) |
| Type d'installation |
Triphasé |
| Puissance raccordable |
Jusqu'à 9 kWc |
| Protection onduleur |
Disjoncteur 4P 16 A, interrupteur différentiel 4P 25 A 30 mA type AI |
| Parafoudre |
Type II, 3P + neutre, débrochable, In 20 kA, Imax 40 kA, conforme NF EN 61643-11 |
| Boîtier |
Plastique ABS anti-UV, IP65, IK07, 24 modules |
| Dimensions |
290 x 420 x 133 mm |
| Poids |
Environ 4 kg |
| Norme |
UTE C15-712-1 |
Caractéristiques générales du kit
| Caractéristique | Valeur |
|---|
| Puissance totale |
8 000 Wc |
| Nombre de panneaux |
16 |
| Nombre de micro-onduleurs |
4 |
| Type d'installation |
Triphasé 400 V |
| Phase |
Triphasé (3/N/PE) |
| Production annuelle estimée |
12 305 kWh/an |
| Économies annuelles estimées |
Jusqu'à 2 584 €/an |
| Profil consommation recommandé |
Foyer consommant plus de 150 €/mois, compteur triphasé |
