Vous souhaitez augmenter la capacité de stockage de votre installation ou kit solaire en ajoutant une seconde batterie solaire, mais ne savez pas comment la brancher ?
Dans cet article, Mon Kit Solaire vous dit tout sur :
- Les caractéristiques du branchement en série
- Les caractéristiques du branchement en parallèle
- Un schéma pour comprendre le principe de fonctionnement de chaque type de connexion
- Les différentes méthodes de connexion des batteries à votre installation
- Les équipements nécessaires (câble, coupe-circuit, régulateur de charge …)
- Ainsi que les précautions d’usage à connaître !
Pourquoi vouloir installer deux batteries solaires ?
Il arrive fréquemment que des propriétaires de panneaux solaires souhaitent monter deux batteries solaires ensemble pour augmenter la capacité de stockage de leur installation. Ce choix peut être fait pour les batteries aux capacités de stockage limitées, ou encore lors d’un ajout, sur une installation possédant déjà une solution de stockage.
Augmenter la capacité de votre installation solaire
La raison la plus fréquente est l’augmentation de la capacité de stockage de l’installation photovoltaïque. Après une première batterie, il arrive que le foyer ait besoin de plus de stockage, ou souhaite passer d’une autoconsommation partielle à une autoconsommation complète.
Dans ce type de situation, ajouter une nouvelle batterie est plus intéressant que de remplacer l’ancienne, surtout si elle présente toujours un excellent rendement.
Monter en tension pour s’adapter à des équipements
La tension d’une batterie solaire est généralement de 12V. Cette tension convient pour la plupart des appareils d’une habitation, mais il arrive qu’un foyer ait besoin de plus de puissance, pour une borne de recharge électrique par exemple. Dans ce cas, il est possible d’installer plusieurs batteries en série, de manière à augmenter la tension du système de stockage.
Meilleure répartition de la charge de la batterie
Une autre raison qui pousse les particuliers à installer des batteries solaires est l’équilibrage des charges. Installer deux batteries permet de répartir la charge et la décharge sur les deux solutions de stockage, et donc d’éviter d’user une des batteries plus que l’autre.
Branchement des batteries en série ou en parallèle : quelles différences ?
Lorsqu’on souhaite raccorder plusieurs batteries solaires à son installation, deux choix de raccordement sont possibles :
- Le raccordement en série
- Le raccordement en parallèle
Vous avez oublié vos cours de physique ? Pas de souci, nous vous expliquons les avantages et caractéristiques des deux méthodes :
Branchement en série : tension doublée, capacité identique
Le branchement en série s’effectue en connectant les bornes positives d’une batterie aux bornes négatives de l’autre. L’objectif est d’additionner les tensions, en conservant la même capacité en ampères-heures.
Ainsi, la tension totale de sortie est le résultat cumulé de la tension des deux batteries. La capacité en ampère-heure, elle, reste la même. Raison pour laquelle il est préférable d’utiliser des batteries de même capacité et puissance.
Ce branchement est à privilégier pour les foyers ayant besoin d’une plus grande tension électrique.
Par exemple : si nous branchons deux batteries de 12V et 100Ah en série, nous obtenons une tension de 24V et une capacité de 100Ah.
Branchement en parallèle : tension identique, capacité doublée
La deuxième solution est le branchement en parallèle. Dans cette configuration, on connecte ensemble les bornes positives d’une batterie d’un côté et les bornes négatives de l’autre.
À l’inverse du branchement en série, cette méthode permet d’augmenter la capacité en ampère-heure des batteries, tout en conservant la même tension.
Par exemple : si nous branchons deux batteries de 12V et 100Ah en parallèle, nous obtenons une tension de 12V et une capacité de 200Ah.
Schéma de montage de deux batteries en série et en parallèle
Afin de mieux visualiser les deux systèmes de connexion entre les batteries, nous vous avons conçu un schéma détaillant les raccordements sur les pôles positifs et négatifs.
Dessin du montage série avec sortie +/–
Voici comment se présente un montage en série.
Pour le réaliser, il faut :
- Connecter le câble négatif du régulateur de charge sur la borne négative (–) de la première batterie.
- Relier ensuite la borne positive (+) de la première batterie à la borne négative (–) de la seconde batterie.
- Enfin, raccorder la borne positive (+) de la seconde batterie au câble positif du régulateur de charge.
Dessin du montage parallèle avec sortie équilibrée
Le branchement en parallèle permet d’augmenter la capacité de stockage (Ah) tout en gardant la même tension.
Voici les étapes à suivre :
- Connectez ensemble les bornes positives (+) des deux batteries avec un câble adapté.
- Faites de même avec les bornes négatives (–) des deux batteries.
- Raccordez ensuite le câble positif du régulateur sur la borne positive de la seconde batterie, et le câble négatif du régulateur sur la borne négative de la 1ʳᵉ batterie.
Les équipements nécessaires pour le montage de deux batteries solaires
Bien, vous avez choisi le type de branchement que vous souhaitez ? Il est temps de passer à l’installation. Pour cela, vous aurez besoin :

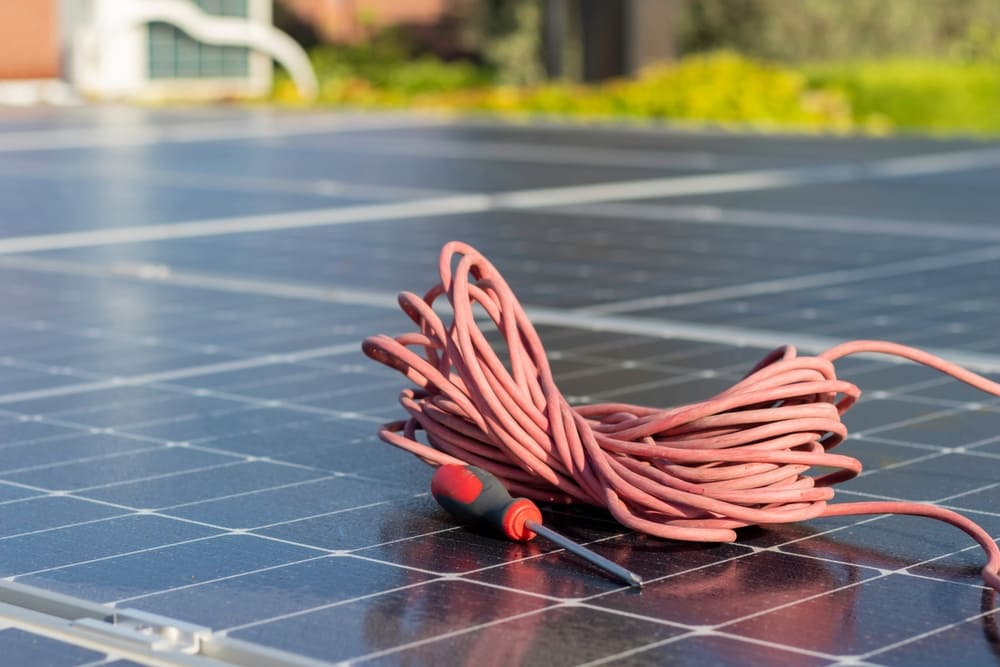

Des câbles adaptés à l’intensité de la batterie
Le câblage qui vous servira à connecter vos batteries et les batteries au réseau ne doit pas être choisi sans quelques précautions. Celui-ci doit résister à l’intensité finale du système. Par exemple, si votre installation atteint une intensité totale de 300Ah, choisissez des câbles spécifiquement connus pour cette puissance.
Un régulateur de charge
Le régulateur de charge est quelquefois jugé accessoire, pourtant, il s’agit d’un élément indispensable pour assurer la sécurité et surtout la durabilité de vos batteries. Il permet de gérer le flux d’énergie et de protéger les batteries d’une surcharge ou d’une décharge trop importante.
Nous vous conseillons les régulateurs MPPT plus performants que les anciennes versions PWM.
Un coupe-circuit et des fusibles de protection
Enfin, il est important de protéger et d’isoler les batteries des panneaux solaires pour éviter les surintensités et surcharges prolongées.
Il peut s’agir d’un coupe-circuit ou d’un disjoncteur. Celui-ci doit être installé entre le régulateur de charge et les batteries.
À cet équipement s’ajoutent des outils de base comme :
- Une pince à dénuder
- Un tournevis
- Une clé 6-8
- Une pince à sertir
Sécurité et précautions à prendre
Installer des batteries solaires n’est pas compliqué, mais quelques précautions sont nécessaires afin d’éviter de se blesser ou encore d’abîmer son installation.
Toujours déconnecter les panneaux pendant l’installation
Nous vous recommandons de toujours déconnecter vos panneaux du système lors de l’installation de vos batteries. Commencez par couper l’alimentation avec le disjoncteur des panneaux solaires, et débranchez les câbles de courant pour plus de sécurité.
Protéger chaque branche avec un fusible
Afin de protéger vos branchements et vos batteries, il est recommandé d’installer des fusibles. Un fusible se place au plus près de la borne positive de sortie des batteries. Un autre peut également être placé entre le régulateur MPPT et les batteries.
Ne jamais mélanger deux batteries de technologie ou d’ancienneté différente
Il est strictement déconseillé de mélanger des batteries de technologies et d’ancienneté différentes. Bien que cela puisse être tentant, surtout pour compléter une installation avec une ancienne batterie au plomb par exemple, cela risque de provoquer l’usure prématurée et des variations de tension et d’intensité dans le raccordement.
Privilégiez toujours des batteries de même type, et de préférence des modèles identiques si possible.
Vérifier l’égalité de tension avant de raccorder
Enfin, une fois que vous avez fini le raccordement, nous vous conseillons de vérifier la tension et l’intensité du réseau grâce à un multimètre et un ampèremètre. Cette vérification d’usage est essentielle afin de s’assurer que les mesures générées par les batteries ne vont pas créer de surtensions.
Conclusion
Installer deux batteries solaires en série ou en parallèle permet d’adapter votre stockage à vos besoins : plus de tension pour vos équipements ou plus d’autonomie au quotidien. L’essentiel est de choisir des batteries identiques, de bien respecter les schémas de montage et d’assurer une protection optimale de votre équipement de stockage afin de profiter d’une installation durable et performante.
