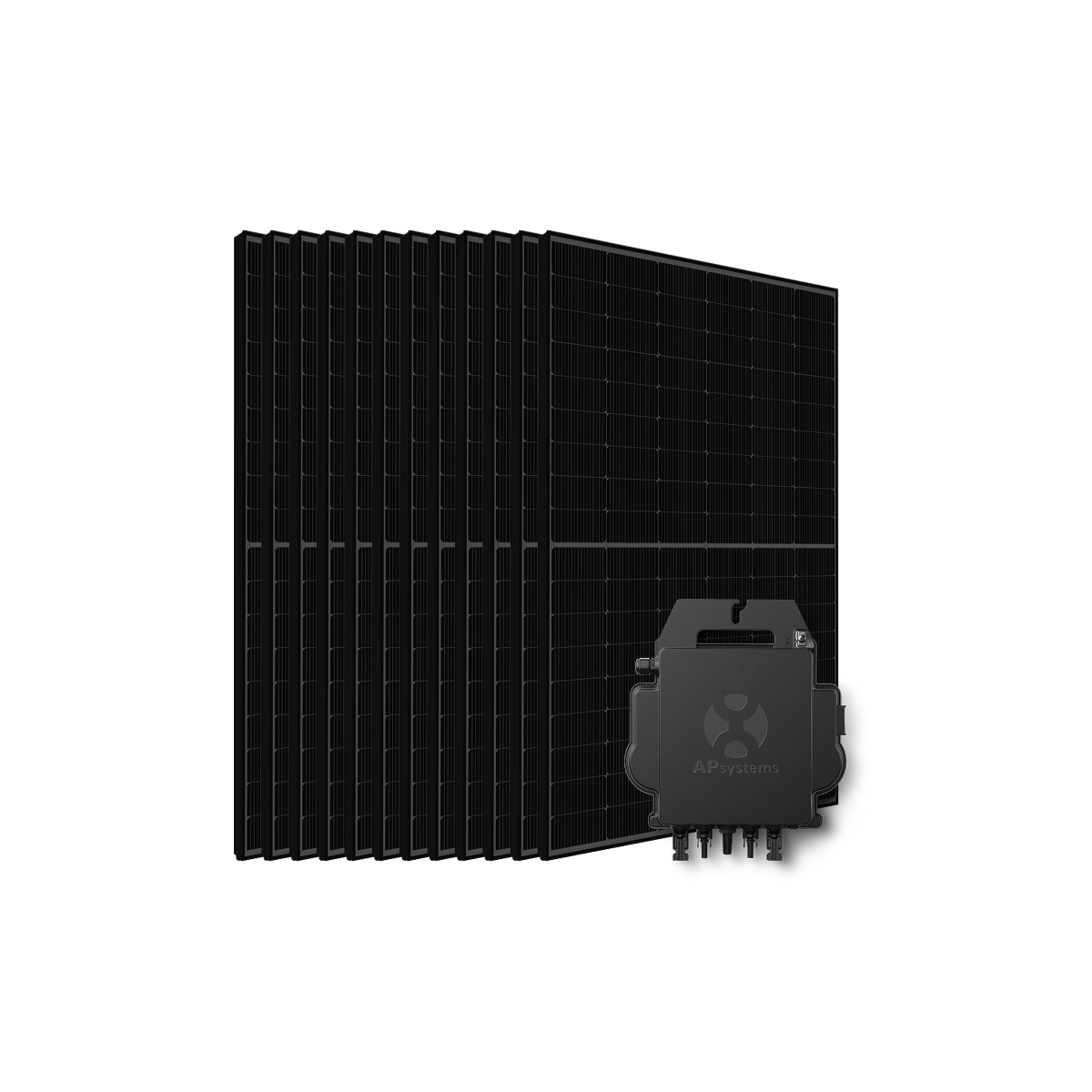

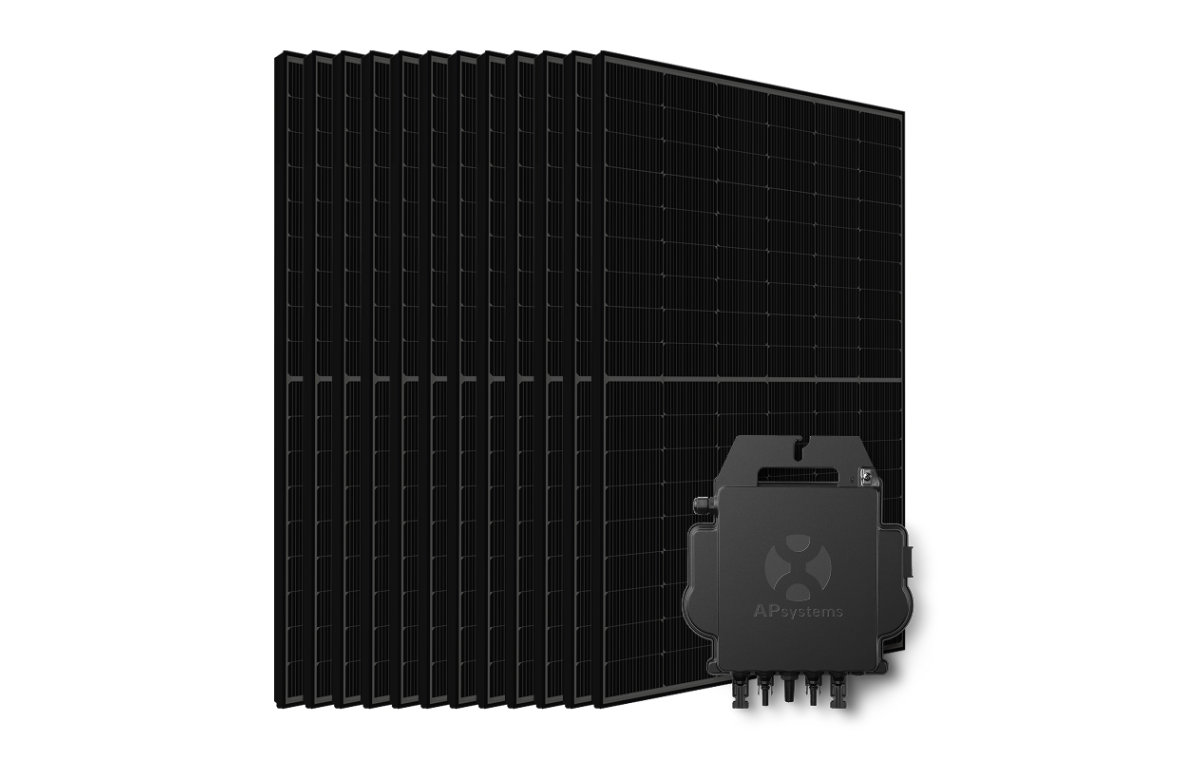

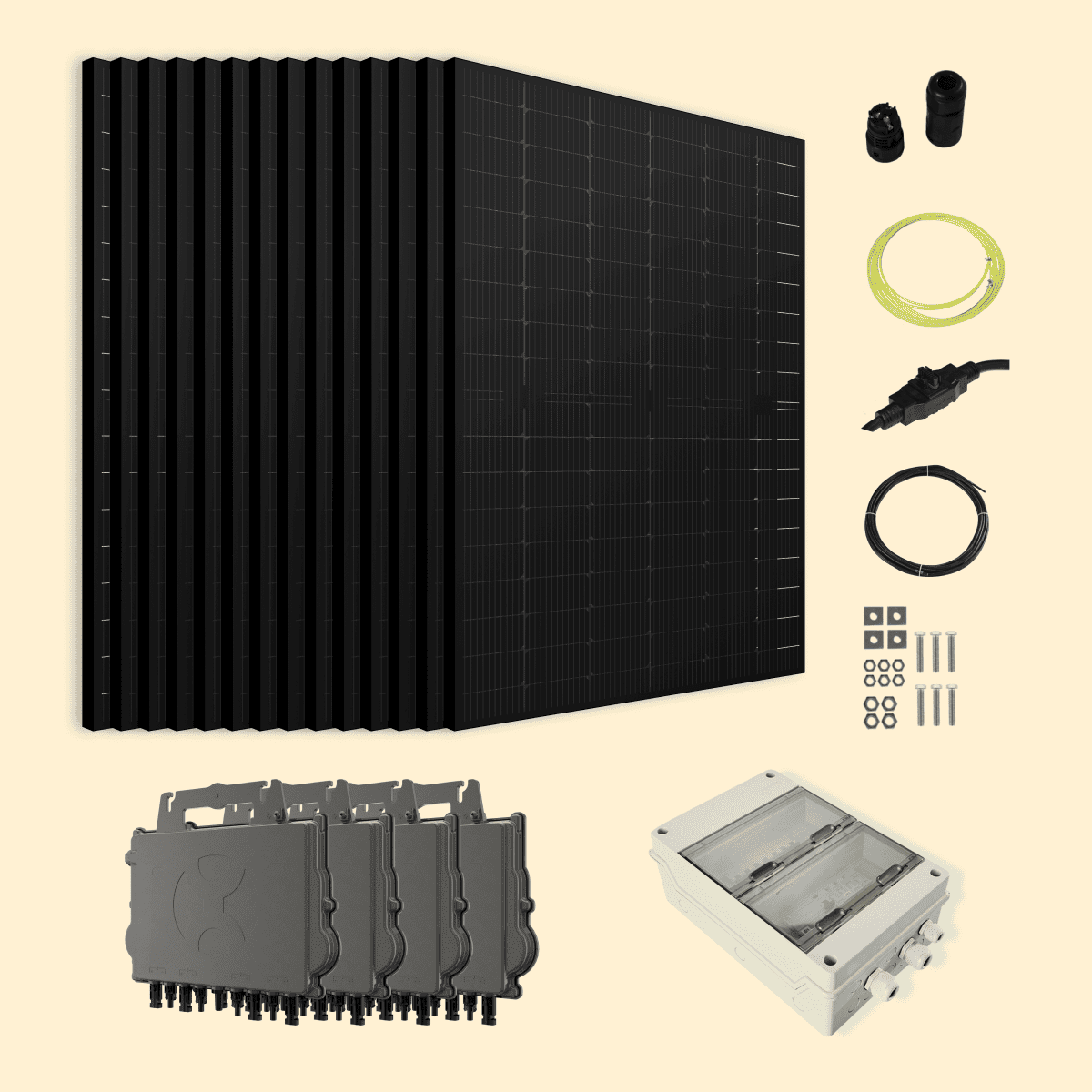

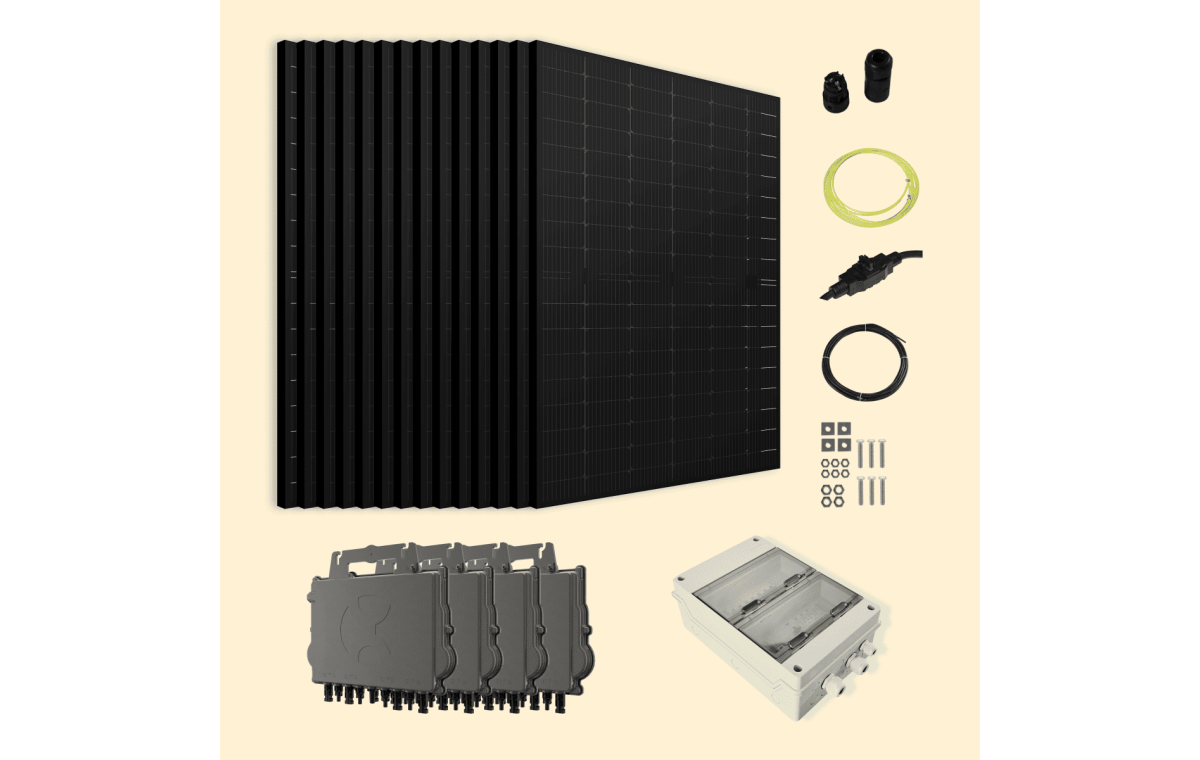

Kit Solaire Triphasé 7500W SOLYCO – Micro-onduleur APSYSTEMS QT2 15 panneaux SOLYCO 500Wc Bi-faciaux Back Contact + micro-onduleur APSYSTEMS QT2

Le nombre de rallonges MC4 est défini pour une ligne en portrait, en configuratin standard. En cas d’installation au format paysage, ou de disposition spécifique, des rallonges MC4 peuvent être à prévoir.

Pourquoi choisir le kit solaire triphasé 7500W SOLYCO ?

• ⚡ Production annuelle de 11 536 kWh : 15 panneaux Back Contact de 500 Wc chacun pour couvrir une large part des besoins d'un foyer tout-électrique branché sur réseau triphasé, jusqu'à 2 423 €/an d'économies estimées.
• ⚡ Technologie Back Contact : rendement 24,5 % : les connexions électriques sont intégralement déplacées à l'arrière de la cellule, libérant la face avant de toute grille métallique. La cellule capte la lumière sur l'intégralité de sa surface, y compris par temps couvert ou en faible luminosité.
• ⚡ Triphasé natif avec les APsystems QT2 : sortie triphasée équilibrée (400 V / 3N/PE), compatible avec les installations triphasées résidentielles sans adaptateur ni déséquilibre de phase. Un avantage décisif pour les foyers équipés d'une pompe à chaleur, d'une VMC double flux ou d'une borne de recharge.
• ⚡ Suivi individuel via l'application EMA : chaque micro-onduleur communique par ZigBee crypté avec la passerelle ECU (vendue séparément) pour un monitoring panneau par panneau, accessible 24h/24 depuis l'application ou le portail web APsystems.
• ⚡ Double garantie 30 ans SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par un garant allemand. Micro-onduleurs QT2 garantis 12 ans.
• ⚡ Architecture modulaire et évolutive : en partant de 4 micro-onduleurs QT2 gérant chacun 4 panneaux, l'installation s'étend facilement en ajoutant des unités supplémentaires sur le même câble bus AC triphasé.

Kit solaire triphasé 7500W SOLYCO + APsystems QT2 : le choix du rendement maximal pour installation triphasée

Avec ses 15 panneaux SOLYCO 500Wc et ses 4 micro-onduleurs APsystems QT2, ce kit photovoltaïque de 7 500 Wc vise une cible précise : le foyer résidentiel raccordé en triphasé qui veut maximiser sa production solaire sans compromis sur la durée de vie des composants. La puissance unitaire de 500 Wc par panneau permet d'atteindre 7 500 Wc avec seulement 15 modules, ce qui limite l'encombrement en toiture. Le rendement de 24,5 % de la cellule Back Contact assure quant à lui que chaque mètre carré installé produit davantage qu'avec un panneau classique TOPCon ou PERC. Côté ondulation, l'architecture micro-onduleur panneau par panneau garantit qu'un ombrage localisé (cheminée, antenne, feuillage) n'affecte pas la production de l'ensemble du champ.

Comment ça marche ?

Le fonctionnement de ce kit solaire autoconsommation triphasé suit quatre étapes :

• Les 15 panneaux SOLYCO captent la lumière solaire sur leur face avant, non obstruée par des grilles grâce à la technologie Back Contact, ainsi que sur leur face arrière bifaciale si la pose le permet (sol, toit plat, façade avec réverbération). Ils convertissent cette énergie en courant continu (DC).
• Les 4 micro-onduleurs APsystems QT2, fixés directement derrière les panneaux, prennent chacun en charge 4 modules. Chaque unité dispose de 2 entrées MPPT (Maximum Power Point Tracking) et d'une puissance de sortie de 2 000 VA en triphasé équilibré. La tension DC d'entrée est plafonnée à 60 V, ce qui limite les risques électriques lors de l'installation.
• Le courant alternatif triphasé (AC, 400 V / 3N/PE) produit par les micro-onduleurs transite par le câble bus AC triphasé vers le coffret de protection, puis vers le tableau électrique général du foyer (TGBT).
• L'énergie ainsi injectée dans le réseau domestique alimente en priorité vos appareils triphasés (pompe à chaleur, machine-outil, borne de recharge) et monophasés. Le surplus non consommé peut être valorisé via l'offre MKSurplus ou un contrat de rachat EDF OA.

Raccordement électrique

Côté DC, les panneaux SOLYCO se raccordent aux micro-onduleurs QT2 via leurs câbles 120 cm avec connecteurs Stäubli MC4 Evo 2, complétés si nécessaire par les rallonges MC4 incluses dans la composition du kit. Côté AC, le câble bus triphasé en 5G2,5 mm² relie les 4 micro-onduleurs jusqu'au coffret de protection AC triphasé 9 kWc (marque française MADEnR), qui intègre disjoncteur 4P, interrupteur différentiel 4P 25A 30mA type AI, parafoudre Type II (In 20 kA, Imax 40 kA) et compteur de production LED. La mise à la terre des cadres aluminium noir des panneaux est assurée par le système de mise à la terre fourni (cosses, électro-taps, griffes). Le coffret est conforme à la norme UTE C15-712-1 et les raccordements à la norme NF C 15-100.

Le pack électrique de protection est proposé en option lors de la configuration du kit. Votre installation doit satisfaire aux exigences du CONSUEL (voir section démarches ci-dessous).

Panneau SOLYCO R-BG 108nBC.6/500 - 500Wc Back Contact biverre bifacial

Le SOLYCO 500Wc est un module de haute performance conçu et garanti par SOLYCO Solar AG, société allemande spécialisée dans les modules haut de gamme à longue durée de vie. Sa particularité réside dans la technologie Back Contact (BC) : les connexions électriques qui, sur un panneau classique, forment une grille visible sur la face avant, sont ici intégralement déplacées à l'arrière de la cellule. La surface captante est ainsi libérée de toute zone d'ombre interne, ce qui explique son rendement de 24,5 % en conditions standard (STC), l'un des plus élevés disponibles en résidentiel.

La structure est biverre : deux plaques de verre trempé de 2 mm encadrent les cellules, front et back, pour une résistance mécanique supérieure à un backsheet plastique classique face à l'humidité, au brouillard salin (certifié IEC 61701) et à l'ammoniac (certifié IEC 62716). Le module est aussi bifacial avec un coefficient de 70 % : si la pose permet à la face arrière de capter la lumière réfléchie par le sol ou un revêtement clair, la puissance utile peut monter jusqu'à 541 W par module (BNPI). L'esthétique Full Black (cadre aluminium anodisé noir, espaces inter-cellules noirs) s'intègre avec discrétion sur la toiture. La boîte de jonction est certifiée IP68 avec 3 diodes de dérivation. Dimensions : 1 800 × 1 134 × 30 mm, poids 24,8 kg.

Garanties : 30 ans de garantie produit, 30 ans de garantie de performance à 88,85 % de la puissance initiale. Certifications : IEC 61215, IEC 61730, IEC 61701, IEC 62716. Garant allemand.

Micro-onduleurs APsystems QT2 - Triphasé natif 2000 VA

Le kit embarque 4 micro-onduleurs APsystems QT2, la deuxième génération du micro-onduleur quad triphasé d'APsystems. Chaque unité gère jusqu'à 4 panneaux via 4 entrées DC indépendantes et 2 entrées MPPT, pour une puissance de sortie AC maximale de 2 000 VA en triphasé équilibré (400 V / 3N/PE). La sortie triphasée native est un point technique important pour les installations résidentielles triphasées : il n'est pas nécessaire de combiner 3 micro-onduleurs monophasés ni d'utiliser un onduleur central dédié triphasé.

Le courant d'entrée DC maximal atteint 20 A par entrée, ce qui rend le QT2 compatible avec les panneaux haute puissance jusqu'à 670 Wc, et donc parfaitement dimensionné pour les SOLYCO 500Wc. Le rendement maximum est de 97 % avec un rendement MPPT nominal de 99,5 %. La tension DC d'entrée est plafonnée à 60 V, un niveau de basse tension DC qui simplifie les précautions lors de la pose. La communication entre les micro-onduleurs et la passerelle ECU (vendue séparément) se fait par ZigBee crypté. Le monitoring s'effectue via la plateforme EMA (Energy Management Analysis) d'APsystems, accessible 24h/24 depuis un navigateur ou l'application mobile. Indice de protection : IP67. Refroidissement par convection naturelle, sans ventilateur. Certifications : EN 62109-1/-2, EN 50549-1, DIN VDE 0126-1-1, VFR, UTE C15-712-1, entre autres. Garantie 12 ans.

Les démarches administratives pour votre kit solaire triphasé 7500W

Un kit triphasé de 7 500 Wc relève du régime administratif complet. Voici les trois étapes à prévoir :

• En mairie : déposez une Déclaration Préalable (DP) si les panneaux sont installés à plus de 1,80 m du sol ou si vous êtes en zone classée Architectes des Bâtiments de France (ABF). Le formulaire Cerfa adapté est disponible sur le site de votre commune.
• Enedis : signez une Convention d'Autoconsommation en ligne sur le portail Enedis (avec ou sans injection du surplus). La démarche est gratuite et prend environ 5 minutes.
• CONSUEL : pour un kit de 7 500 Wc, l'attestation de conformité électrique est obligatoire avant la mise en service. Le CONSUEL (Comité National pour la Sécurité des Usagers de l'Électricité) valide que votre installation répond aux exigences de la norme NF C 15-100 et de la norme UTE C15-712-1.

???? Mon Kit Solaire gère ces formalités pour vous via son service de démarches administratives. Vous vous concentrez sur la pose des panneaux, l'équipe Mon Kit Solaire s'occupe des dossiers mairie, Enedis et CONSUEL.

Supports de fixation compatibles

Les 15 panneaux SOLYCO 500Wc (1 800 × 1 134 × 30 mm, 24,8 kg par module) sont compatibles avec plusieurs configurations de pose :

• Toiture inclinée : tuiles plates ou mécaniques, ardoise, bac acier, tôle ondulée. Les rails et crochets de toiture s'adaptent à la structure de couverture existante.
• Toit plat : équerres inclinées à 15° (Solspeed ou équivalent) ou équerres réglables de 15° à 45° pour optimiser l'angle de captation.
• Au sol : structure GSE GroundSystem ou équerres inclinables. Configuration particulièrement adaptée pour exploiter la bifacialité du panneau, la face arrière captant la lumière réfléchie par le sol.
• Façade : équerres inclinables en pose verticale avec angle ajustable.

Les fixations et supports sont proposés en option lors de la configuration du kit. L'équipe Mon Kit Solaire peut vous conseiller selon votre type de toiture et votre exposition.

Optimisez votre installation solaire

Ce kit couvre la chaîne de production photovoltaïque triphasée. Pour aller plus loin :

• Passerelle ECU APsystems : indispensable si vous souhaitez activer le monitoring EMA panneau par panneau. La passerelle collecte les données ZigBee des 4 micro-onduleurs QT2 et les transmet à la plateforme cloud. À ajouter lors de votre commande si vous ne disposez pas déjà d'une ECU compatible.
• Batterie de stockage : les micro-onduleurs QT2 ne sont pas compatibles avec un couplage batterie DC. Pour stocker votre surplus, orientez-vous vers une batterie solaire AC-couplée qui se raccorde en aval du coffret AC, indépendamment des micro-onduleurs.
• MKSurplus : valorisez le surplus injecté sur le réseau via l'offre de rachat Mon Kit Solaire, compatible avec les installations en autoconsommation avec injection.
• Ecojoko : assistant de suivi de consommation qui identifie les postes énergivores du foyer et aide à programmer les usages aux heures de production solaire maximale.
• Assurance ESTALY : protection optionnelle des composants du kit contre le vol, la casse accidentelle et la perte de rendement anormale.

Questions fréquentes sur le kit solaire triphasé 7500W SOLYCO

Comment fonctionne ce kit solaire triphasé 7500W ?

Les 15 panneaux SOLYCO 500Wc convertissent la lumière solaire en courant continu DC. Les 4 micro-onduleurs APsystems QT2 transforment ce courant en courant alternatif triphasé 400 V, panneau par panneau (4 panneaux par micro-onduleur). L'énergie produite est directement injectée dans le réseau électrique triphasé de votre foyer via le coffret de protection AC et votre tableau général. Votre consommation triphasée (pompe à chaleur, borne de recharge, électroménager) est couverte en priorité ; le surplus peut être valorisé ou réinjecté sur le réseau.

Quelles économies puis-je réaliser avec ce kit 7500W ?

Avec une puissance de 7 500 Wc, vous pouvez produire jusqu'à 11 536 kWh/an et économiser jusqu'à 2 423 €/an sur votre facture d'électricité. Ce kit est particulièrement adapté aux foyers consommant entre 150 et 200 €/mois disposant d'une installation triphasée. Estimation pour une installation orientée sud, inclinée à 30°, dans le sud de la France. Les résultats varient selon l'orientation, l'emplacement et la situation géographique.

Quelles démarches administratives pour un kit triphasé de 7500W ?

Trois étapes sont nécessaires : une Déclaration Préalable en mairie si les panneaux sont à plus de 1,80 m du sol ou en zone ABF, une Convention d'Autoconsommation avec Enedis (en ligne, gratuit), et une attestation CONSUEL obligatoire pour un kit de cette puissance. Mon Kit Solaire propose un service de démarches administratives pour prendre en charge l'ensemble de ces formalités.

Ce kit est-il uniquement compatible avec une installation triphasée ?

Oui. Les micro-onduleurs APsystems QT2 produisent une sortie triphasée 400 V équilibrée (3N/PE). Ce kit est donc destiné aux foyers dont le compteur Linky et le tableau électrique sont raccordés en triphasé. Si votre installation est monophasée, consultez nos kits solaires autoconsommation monophasés ou contactez l'équipe Mon Kit Solaire pour vérifier votre configuration.

Quelles sont les garanties de ce kit solaire ?

Les garanties sont décomposées par composant. Panneaux SOLYCO : 30 ans de garantie produit et 30 ans de garantie de performance à 88,85 % de la puissance initiale, portées par un garant allemand. Micro-onduleurs APsystems QT2 : 12 ans de garantie standard. Ces niveaux de garantie sur 30 ans sont parmi les plus élevés du marché résidentiel, conçus pour couvrir la quasi-totalité de la durée de vie productive d'une installation.

Ce kit peut-il alimenter une borne de recharge pour véhicule électrique ?

Avec 7 500 Wc de production et jusqu'à 11 536 kWh/an, ce kit contribue significativement à la recharge d'un véhicule électrique en journée. La sortie triphasée native des QT2 est par ailleurs directement compatible avec les bornes de recharge triphasées (wallbox 11 kW ou 22 kW), qui s'alimentent plus efficacement sur une installation triphasée que sur une installation monophasée. Pour maximiser la recharge solaire, programmez vos sessions de recharge entre 10h et 16h aux heures de production maximale.

Comment suivre ma production en temps réel ?

Le monitoring s'effectue via la plateforme EMA (Energy Management Analysis) d'APsystems. Chaque micro-onduleur QT2 communique par ZigBee crypté avec la passerelle ECU (à ajouter en option), qui transmet les données panneau par panneau à la plateforme cloud. Vous accédez à vos données de production depuis l'application mobile ou le portail web APsystems, 24h/24.

Caractéristiques techniques

Panneau SOLYCO R-BG 108nBC.6/500

Micro-onduleur APsystems QT2

Coffret de protection AC triphasé (MADEnR)

Caractéristiques générales du kit
