Le disjoncteur est un élément indispensable de votre installation photovoltaïque, puisqu’il permet de protéger les appareils électriques reliés aux panneaux solaires, ainsi que le circuit de la maison.
Vous cherchez à installer un disjoncteur, mais vous n’avez aucune idée de la puissance nécessaire, ni de l’endroit où le positionner ?
Dans cet article, Mon Kit Solaire vous explique tout pour connaître le type de disjoncteur à installer, l’emplacement à privilégier ainsi que les normes électriques en vigueur.

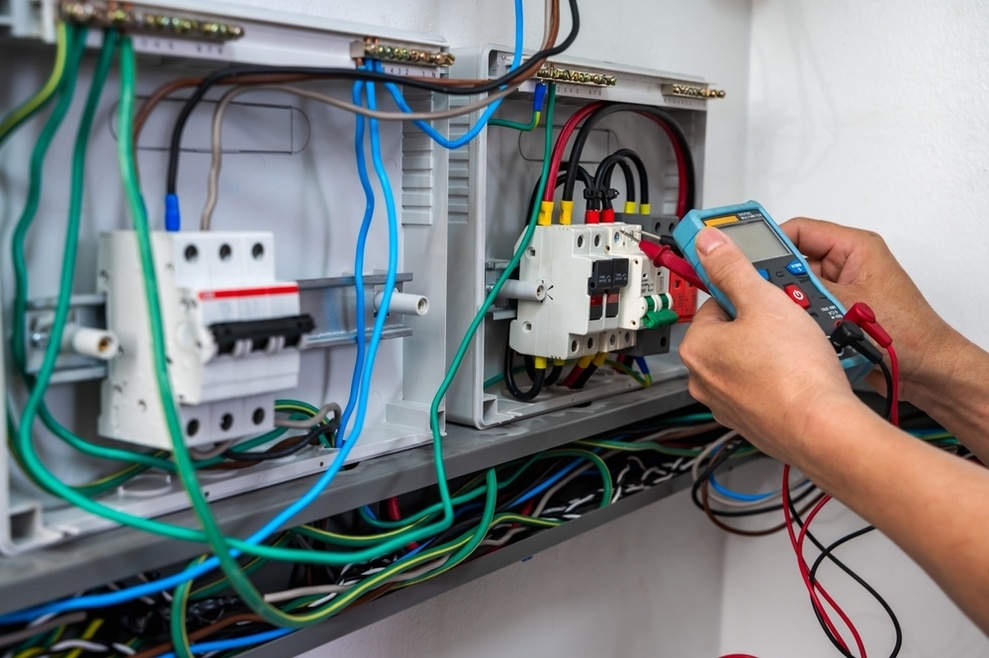

À quoi sert un disjoncteur dans une installation solaire ?
Le disjoncteur solaire remplit plusieurs rôles dans une installation solaire photovoltaïque. Il sert à protéger, isoler et surtout répondre à des normes de conformité strictes. Voici les trois principales utilités d’un disjoncteur sur une installation solaire :
Aide à la sécurité de l’installation photovoltaïque
Dans les faits, les disjoncteurs sont des barrières qui protègent l’onduleur ou le circuit électrique de la maison d’un dommage électrique.
Celui-ci réagit à une anomalie dans le courant électrique (surtension, surchauffe…) et coupe automatiquement le courant pour éviter un quelconque accident comme un court-circuit ou un incendie.
Permet une isolation de l’installation solaire
Les panneaux solaires doivent être isolés du reste du courant électrique de la maison. Une seule ligne directe relie alors l’électricité des panneaux solaires au tableau de la maison. En tant que circuit isolé, celui-ci a besoin d’un disjoncteur dédié permettant de couper le courant au tableau en cas de besoin.
Obligatoire pour conformité électrique
La réglementation française exige d’installer des disjoncteurs. Cette installation doit être réalisée avant l’onduleur pour sécuriser le courant continu qui provient des panneaux solaires ou avant le tableau électrique pour sécuriser le réseau du foyer de l’énergie en provenance de l’onduleur.
Cette obligation a pour but d’assurer la protection de tous les appareils connectés aux panneaux solaires afin d’éviter d’endommager le circuit et les appareils reliés.
Les différents types de disjoncteurs pour panneaux solaires
Il existe plusieurs types de disjoncteurs pour panneaux solaires, chacun étant dédié à un type de courant précis. Ils ne peuvent pas être installés n’importe où.
Voici un bref tableau récapitulatif des types de disjoncteurs et de leur fonctionnement, suivi de la présentation de chaque appareil.
| Disjoncteur DC | Disjoncteur AC | Disjoncteur Différentiel | |
| Type de courant | Courant Continu | Courant Alternatif | Généralement Alternatif |
| Fonction principale | Protéger l’onduleur des surtensions provenant des panneaux | Protéger le tableau électrique des surtensions provenant de l’onduleur | Protéger le tableau électrique et les personnes contre les fuites de courant |
| Position dans le circuit | Entre les panneaux et l’onduleur | Entre l’onduleur et le tableau | Entre l’onduleur et le tableau, plus proche du tableau |
Disjoncteur DC
Le disjoncteur DC (pour courant continu) est un disjoncteur conçu pour faire passer l’électricité par un passage par zéro, inexistant en courant continu.
Il est utilisé pour être directement connecté aux panneaux solaires, puisque ceux-ci fournissent du courant continu qui sera ensuite transformé par l’onduleur en courant alternatif.
Disjoncteur AC
À la différence du modèle DC, le disjoncteur AC est conçu pour protéger les circuits sous courant alternatif. Il détecte les surtensions ou les fuites d’électricité du circuit et coupe l’alimentation du réseau pour assurer la sécurité des installations.
Il est adapté au courant de la maison, et peut être monté à la suite d’un onduleur, ou sur le tableau électrique d’une maison.
Disjoncteur différentiel
Le disjoncteur différentiel est un disjoncteur qui combine les deux fonctions du disjoncteur et de l’interrupteur différentiel. Il se charge ainsi de protéger les appareils contre les surtensions ou les problèmes de courant, et les personnes contre les risques d’électrocution liés à un courant en fuite.

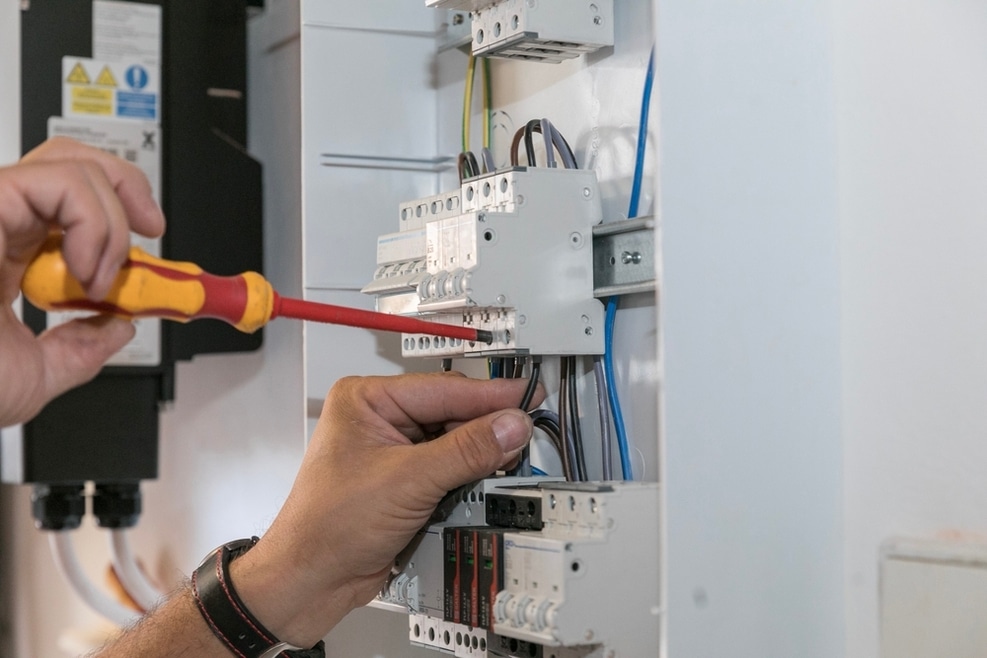

Où placer les disjoncteurs dans une installation photovoltaïque ?
La place du disjoncteur dans le circuit reliant les panneaux solaires à l’habitation est déterminée par son type. En ce qui concerne les panneaux solaires, le disjoncteur peut être placé entre les panneaux et l’onduleur et/ou entre l’onduleur et le tableau électrique.
Nous allons détailler les différents cas.
Disjoncteur DC entre panneaux et onduleur
Le disjoncteur DC (pour courant continu) est à placer entre les panneaux solaires et l’onduleur. Celui-ci sert à protéger l’onduleur de tout dommage causé par un problème de circuit provenant de l’installation photovoltaïque.
Disjoncteur AC entre onduleur et tableau électrique
Le disjoncteur AC (ou courant alternatif) est à installer entre l’onduleur et le tableau électrique. L’onduleur transforme l’énergie solaire en courant électrique alternatif, qui est celui utilisé par le réseau de la maison.
Ce disjoncteur sert à protéger le panneau électrique d’une surtension ou tout autre type de problème d’électricité en provenance de l’onduleur et pouvant altérer le circuit de la maison.
Disjoncteur différentiel côté AC, proche du tableau
Et dans le cas d’un disjoncteur différentiel, où faut-il le placer ? Le plus souvent, le disjoncteur différentiel est de type AC, et doit être installé au plus proche du tableau électrique.
Il est par exemple possible de combiner un disjoncteur DC et un disjoncteur AC différentiel sur son circuit d’électricité solaire.
À NOTER
Il est inutile d’installer deux disjoncteurs AC, l’un classique et l’autre différentiel, sur la ligne reliant l’onduleur au tableau.
Comment dimensionner un disjoncteur pour panneau solaire ?
Il existe des disjoncteurs de différentes puissances et intensités. Celles-ci se calculent généralement par kilowatt (kW) et en Ampères (A).
Pour choisir le disjoncteur adapté, il faut connaître la puissance de son installation, de l’onduleur ainsi que celle du courant de la maison.
Connaître la puissance de son installation
La puissance de votre installation solaire se calcule en kWc, qui équivaut généralement à 1 kW.
En France, les installations solaires font habituellement 3, 6 ou 9 kWc. Selon l’ensoleillement, les panneaux produisent moins ou plus de kWh, mais une puissance maximale doit être inscrite pour les caractéristiques de vos panneaux. À vous de la relever pour savoir quelle puissance maximale votre disjoncteur doit supporter.
Connaître l’intensité maximale générée
L’intensité du courant électrique est généralement calculée en ampère (A). Celle-ci varie selon la puissance de votre installation solaire. Pour des panneaux photovoltaïques d’une puissance totale de moins de 3 kWc, vous pouvez opter pour un disjoncteur de 10A.
Pour une installation de 3 kWc, un disjoncteur de 16A est recommandé. À partir de 6 kWc, nous vous conseillons un disjoncteur de 25 A.
Normes à respecter et obligations
Les installations électriques, qu’elles soient solaires ou pas, sont régies par de nombreuses normes. Voici les principales normes à connaître lors de l’installation d’un disjoncteur électrique sur panneaux solaires :
La norme NFC 15-100
La norme NFC 15-100 est une série de 21 normes qui définit les règles des installations électriques basses tension en France, impliquant les panneaux solaires.
Elle aborde principalement :
- La protection contre les arcs électriques
- La mise à la terre afin de protéger les habitants contre les risques d’électrocution
- La protection des personnes, via des dispositifs différentiels (interrupteurs ou disjoncteurs)
- La protection des circuits par un disjoncteur
- …
La norme CEI 60364-7-712
Cette norme est spécialement définie pour les systèmes électriques photovoltaïques. Mise en place en 2017, elle définit :
- des protections contre la surintensité grâce à des disjoncteurs CC et CA
- La protection des personnes
- Les normes à respecter dans le choix des équipements
Avoir une installation validée par un Consuel si raccordé au réseau
Un matériel certifié CE / VDE / IEC
Les appareils et matériaux certifiés CE / VDE ou IEC sont tous vérifiés pour répondre aux normes de sécurité françaises ou européennes.
- CE (Conformité Européenne) : cette certification indique que le produit est conforme aux normes de sécurité et de santé européennes.
- VDE (Verband der Elektrotechnik) : certification allemande,elle est délivrée par une association spécialisée et garantit la conformité des équipements à des règles de sécurité électrique strictes,
- IEC (Commission Électrotechnique Internationale) : Cette certification permet de s’assurer que les appareils respectent les normes de la CEI, l’organisme de normalisation mondiale en matière d’électricité.
Conclusion
Installer un disjoncteur adapté est essentiel pour sécuriser son installation solaire. Que ce soit un modèle AC, DC ou différentiel, chaque disjoncteur a un rôle précis selon l’endroit où il est placé. En respectant les normes, en dimensionnant correctement votre disjoncteur et en utilisant du matériel certifié, vous protégez non seulement vos appareils, mais aussi votre propre sécurité.
