Comment Poser des Rails de Fixation sur une Toiture en Tuiles ?

Partager

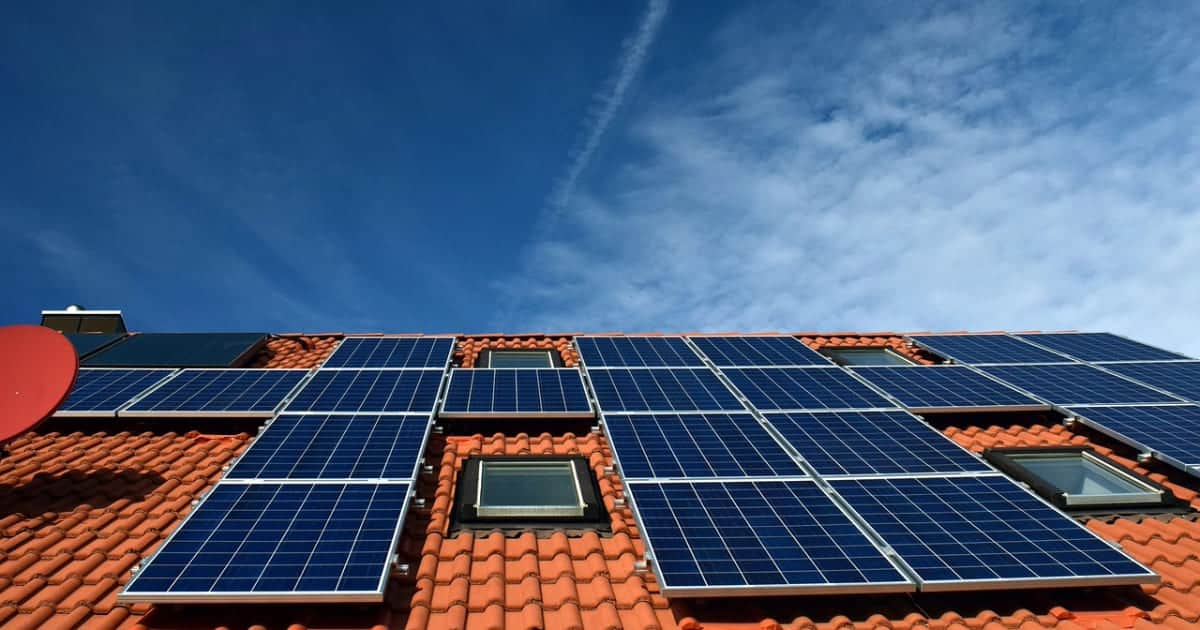

Rails de fixation sur une toiture en tuiles

La vidéo tutoriel

Dans ce tutoriel, découvrez comment poser vos rails de fixation sur une toiture en tuiles. Laissez-vous guider à travers différentes étapes comme le détuilage, l’espacement des crochets ou encore le meulage de la tuile (si nécessaire).

Les étapes préliminaires

Pour réaliser l’installation de vos rails sur une toiture en tuiles, vous aurez besoin d’une perceuse-visseuse, d’un embout avec embout 8mm, d’une mèche à bois 8mm,  et d’un gros feutre. Dans votre pack fixation, vous trouverez des crochets de fixation, des profilés de fixation, des caches de rail, des connecteurs pour les profilés, et des vis à bois.

Certains kits populaires proposés chez MON KIT SOLAIRE

kit solaire bi-facial 4 panneaux

Kit Solaire Autoconsommation Bi-Facial 2080W – Micro Onduleurs APS 20 ans

1 900TTC

kit solaire français 8 panneaux

Kit Solaire Autoconsommation Français 3320W – Micro onduleurs APS

2 977TTC

Kit Solaire Autoconsommation Premium 4920W - Micro onduleurs APS

Kit Solaire Autoconsommation Premium 4920W – Micro onduleurs APS

5 266TTC

Les étapes de l’installation

Assemblage des profilés

Commencez par assembler les profilés, à l’aide des connecteurs extérieurs. Placez le connecteur sur les deux profilés, et serrez les vis à fond.

Détuilage

Sélectionnez les tuiles à enlever. Enlevez celles qui se situent sur un chevron. Réalisez l’opération de haut en bas en respectant un espacement de 60 à 70 cm entre le crochet du haut et celui du bas.

Répétez la même opération pour fixer les autres crochets.

Détuilage par coulissements – alternative

Sur certaines toitures, vous pouvez détuiler en faisant coulisser les tuiles vers le haut, vous la remettrez en la faisant coulisser vers le bas.

Meulage de la tuile

Dans certains cas vous devrez meuler les tuiles en-dessous du crochet. Dans ce cas, tracez des traits correspondants à la largeur du crochet avec un feutre. Cassez les petits reflets à l’aide d’un tournevis et d’un marteau. Avec la disqueuse, réalisez ensuite deux incises dans les tuiles au niveau des marques. Terminez en cassant la surface à découper.

Fixation des crochets

Pré percez votre chevron avec la mèche à bois 8mm. Insérez ensuite les mèches à bois pour fixer le crochet, utilisez deux des trous du crochet. Si besoin, serrez les écrous du crochet. Vous pourrez les réajuster au moment de poser le rail.

Réalisez la même opération pour les autres crochets. Repositionnez les tuiles dans leur position initiale.

Fixation des rails

Clipsez le rail dans la pièce Rapid2+ des crochets. Assurez-vous que le rail soit bien positionné par rapport aux crochets. Serrez ensuite les écrous Rapid2+ pour fixer définitivement le rail. Répétez la même opération pour l’autre rail. Vos fixations sont maintenant posées, vous pouvez passer à l’installation des panneaux solaires.
