Vous prévoyez de vous équiper d’un onduleur hybride pour optimiser votre autoconsommation solaire et mieux stocker votre électricité ? Dans ce guide complet, découvrez tout ce que vous devez savoir pour bien effectuer le branchement d’un onduleur solaire hybride à votre installation photovoltaïque :
- Les spécificités et le fonctionnement d’un onduleur hybride
- Les consignes de sécurité à respecter
- Les étapes de branchement d’un onduleur hybride
- Des conseils pour bien choisir votre équipement
Voyons tout cela ensemble.
Branchement d’onduleur hybride : en bref
- Il est possible d’installer soi-même un onduleur hybride
- En cas de doute sur la sécurité ou la bonne configuration de votre onduleur, n’hésitez pas : faites appel à un professionnel pour contrôler votre installation
- L’onduleur hybride augmente la rentabilité de votre installation en optimisant la répartition et le stockage de votre électricité solaire
- Attention à bien couper l’électricité générale de votre maison avant de débuter l’installation de votre onduleur hybride
Qu’est-ce qu’un onduleur hybride ?
Qu’est-ce qu’un onduleur solaire ?
L’onduleur solaire a un rôle essentiel au sein de votre installation photovoltaïque : convertir le courant continu (DC) produit par vos panneaux solaires en courant alternatif (AC).
Dans quel but ? Eh bien, l’électricité générée par un panneau solaire grâce à l’effet photovoltaïque prend la forme d’un courant continu, qui n’est pas utilisable tel quel. Il est donc nécessaire de le transformer en courant alternatif, compatible avec vos appareils électriques domestiques et avec le réseau de distribution public.
Ainsi, vous pouvez utiliser votre production photovoltaïque pour assurer la consommation énergétique de votre foyer et pour générer un revenu d’appoint en revendant votre surplus à un fournisseur.
À NOTER
Un onduleur solaire peut prendre la forme d’un onduleur central, d’un micro-onduleur ou d’un onduleur hybride. Voyons ensemble les caractéristiques de ce dernier.
Spécificités d’un onduleur solaire hybride
Comme tout type d’onduleur, le but premier de l’onduleur hybride est de convertir le courant continu en courant alternatif. Mais il propose en plus des fonctionnalités particulièrement intéressantes pour optimiser au maximum votre autoconsommation solaire (et donc vos économies d’énergie !) :
- Il permet de piloter votre production en répartissant automatiquement votre électricité solaire sur différents équipements prédéfinis (chauffage, ballon d’eau chaude, etc.)
- Il assure de façon autonome la gestion de votre batterie solaire pour en garantir la rentabilité, la durabilité et la sécurité
- Il propose (selon les modèles) une fonction back-up, qui offre une alimentation de secours en cas de coupure de courant sur le réseau Enedis
Comment fonctionne un onduleur hybride ?
Afin de mieux appréhender le branchement de l’onduleur hybride, il nous semble important de rappeler brièvement les principaux éléments qui le composent :
- Un convertisseur DC/AC (courant continu/courant alternatif), comme tous les onduleurs
- Un inverseur de sources, qui permet de basculer entre le réseau public et votre batterie solaire pour vous fournir en électricité
- Un ou plusieurs trackers MPPT (Maximum Power Point Tracking), ou régulateurs MPPT, qui aident à assurer la pleine productivité de vos panneaux solaires

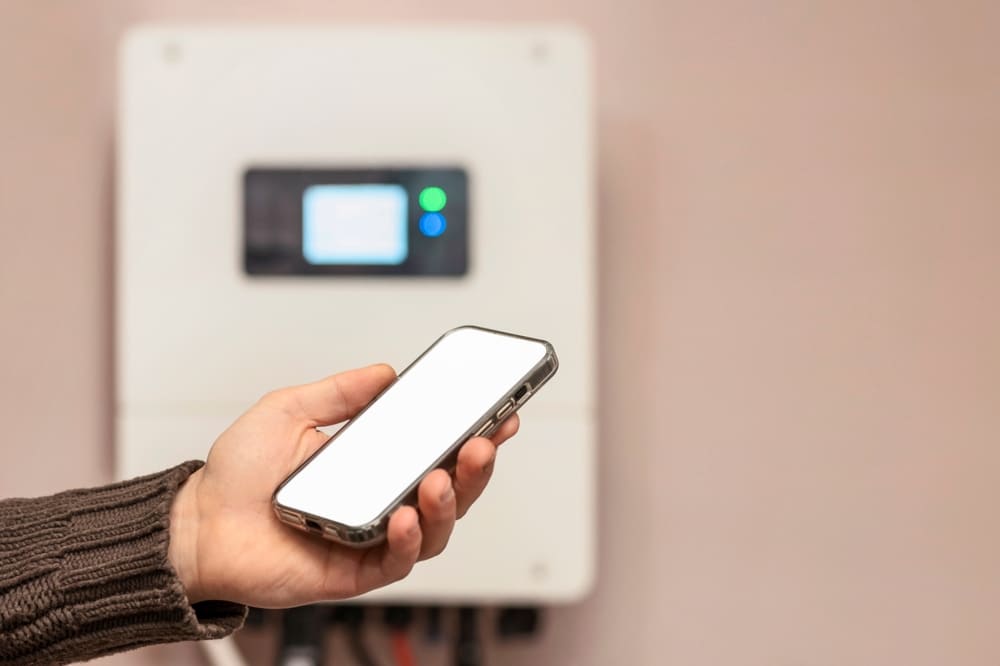

- Un système de monitoring, en présentiel avec un écran LCD ou à distance via une application smartphone
Branchement d’un onduleur hybride : rappels de sécurité
Couper l’électricité de votre installation
Travailler hors tension est absolument crucial pour garantir votre sécurité !
Avant toute manipulation sur votre installation photovoltaïque et, plus généralement, sur le système électrique de votre maison, assurez-vous donc de couper toutes les sources d’alimentation d’électricité.
Pour cela, coupez le courant avec le disjoncteur principal sur votre tableau ou au niveau de votre compteur. Et, comme deux protections valent mieux qu’une, pensez également à travailler avec des outils isolés.
Utiliser des équipements de protection individuelle appropriés
Quel que soit le type de travaux que vous effectuez chez vous, veillez à toujours utiliser des EPI (Équipements de Protection Individuelle) appropriés.
Ainsi, même si l’alimentation électrique de votre maison et de votre parc solaire est coupée, équipez-vous de gants isolants et de lunettes de protection afin d’éviter toute blessure potentielle.
Vérifier les compatibilités de tension et d’intensité
Avant de vous lancer dans le raccordement de votre onduleur hybride, vérifiez la compatibilité de tension et d’intensité entre les différents câbles et connecteurs de votre installation.
Prévoir des dispositifs de protection
Afin de limiter au maximum tout risque d’accident électrique, installez sur votre tableau électrique des équipements de protection contre les surtensions et les surcharges (parafoudre, protecteur de surtension et sous-tensions, disjoncteur différentiel résiduel à protection contre les surintensités, etc.).
Prévoir un câblage adapté
Pour assurer la sécurité et les performances de votre installation, il est nécessaire de choisir un diamètre de câble adapté à :
- La puissance de l’onduleur
- La tension (en volts)
- L’intensité (en ampères)
Reportez-vous à la documentation de votre équipement ou demandez conseil à un professionnel si vous avez un doute.
Les différentes étapes du branchement d’un onduleur hybride
Déterminer l’emplacement de votre onduleur hybride
Afin d’assurer la sécurité, la durabilité et les performances de votre onduleur hybride, installez-le si possible dans un endroit :
- Abrité des intempéries
- Sec
- Ventilé
- Proche de votre tableau électrique et de votre batterie solaire
Préparer le branchement de l’onduleur hybride
Préparez à portée de main tous les éléments dont vous avez besoin pour assurer le branchement de votre onduleur hybride :
- L’onduleur
- Les câbles
- Les éléments de protection (disjoncteurs, boîtiers de sécurité, etc.)
- Les outils nécessaires
- Vos équipements de protection individuelle
Fixation de l’onduleur
Fixez votre onduleur solaire sur un mur sec et propre selon les indications fournies sur sa notice de montage.
Pour plus de confort, privilégiez une installation à hauteur de visage afin de faciliter la lecture des informations sur l’écran LCD.

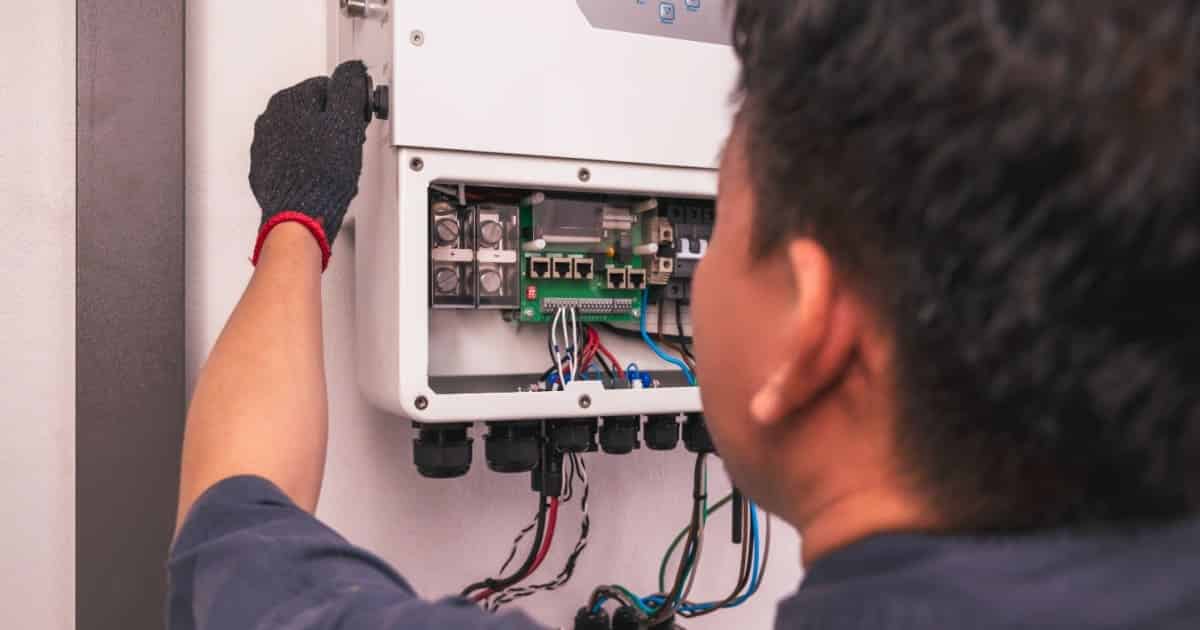

Brancher l’onduleur hybride au coffret de protection AC (vers votre tableau)
Connectez votre onduleur à votre coffret de protection AC. Selon le modèle sélectionné et la configuration de votre installation (raccordée au réseau ou autonome), il faut généralement utiliser la sortie GRID ou LOAD (voir notice de montage). Reliez ensuite le coffret à votre tableau électrique.
Veillez à choisir un coffret de qualité compatible avec les onduleurs hybrides et qui contient tous les éléments nécessaires à la sécurité de votre installation (interrupteur interdifférentiel, disjoncteur contre les surintensités et les fuites de courant, parafoudre contre les surtensions, etc.).
Connexion de l’onduleur hybride au coffret DC (vers les panneaux solaires et la batterie)
Afin de recueillir le courant continu produit par vos panneaux solaires, votre onduleur doit cette fois être branché à un coffret de protection DC. Ce dernier est également relié à votre batterie, puisque celle-ci fonctionne en courant continu, comme vos panneaux solaires.
Raccordez les câbles provenant de vos panneaux solaires aux entrées MPPT de votre coffret, puis connectez-les à la sortie MPPT de l’onduleur.
Raccordement à la terre
Afin d’assurer votre sécurité et celle de votre installation, veillez bien à raccorder la mise à la terre de l’onduleur à la terre du tableau électrique.
Vérification du bon fonctionnement de votre installation
Avant de relancer votre installation, vérifiez les connexions avec un multimètre afin d’éviter une potentielle inversion de polarité.
Allumez ensuite votre onduleur hybride et vérifiez sur son écran de contrôle que les panneaux solaires et la batterie sont connectés et opérationnels.
Brancher un onduleur hybride soi-même : avantages et inconvénients
En ce qui concerne la mise en place et le branchement d’un onduleur hybride, deux solutions s’offrent à vous :
- Faire appel à un installateur professionnel
- Monter votre équipement seul
Vous l’aurez compris, cet article est dédié aux usagers ayant choisi la seconde option. Voici un rapide tour d’horizon des avantages et des inconvénients de raccorder vous-même votre onduleur hybride :
| Avantages | Inconvénients |
| Des économies importantes | Il faut être à l’aise avec les éléments qui composent une installation électrique (tableau, disjoncteurs, câblage, etc.) |
| Pas besoin d’attendre la disponibilité d’un professionnel | Pas de protection professionnelle en cas de défaut d’installation (assurance décennale, etc.) |
| La possibilité de choisir n’importe quel modèle |
Quel onduleur hybride choisir ?
Le choix d’un onduleur hybride dépend de nombreux critères propres à chaque projet solaire :
- Le budget disponible
- La garantie souhaitée : généralement entre 5 et 10 ans
- La puissance de l’installation : la puissance d’entrée maximale de votre onduleur doit correspondre à environ 80 % de la puissance totale en kWc de votre parc photovoltaïque
- Le rendement souhaité : privilégiez un rendement d’au moins 97 % pour assurer la meilleure productivité à votre centrale photovoltaïque
- La volonté ou non de pouvoir fonctionner On Grid (connecté au réseau) et Off Grid (en autonomie totale)
- La possibilité de profiter d’une fonction Back-up, qui fournit une alimentation de secours en cas de coupure de courant
Nous recommandons généralement à nos clients d’opter pour la gamme d’onduleurs hybrides proposée par Solis, qui propose un rapport qualité/prix/fonctionnalités et un rendement qui nous semblent parmi les meilleurs du marché. Vous y trouverez des modèles monophasés et triphasés allant de 3 kW à 10 kW, à choisir selon la puissance de votre installation.
