Comment Installer et Raccorder la Box d'Optimisation APS ECU-C ?

Publié le : 24/06/2021

Temps de lecture : 5 minutes

Sommaire

    Vidéo du tutoriel pour raccorder la box d'optimisation ECU-C :

    La box d'optimisation APS ECU-C vous permet d'optimiser la production d'énergie de votre kit solaire autoconsommation.

    Son fonctionnement est simple : elle comptabilise l'énergie produite en temps réel grâce à une communication avec les micro-onduleurs. De plus, la consommation électrique de votre foyer est également comptabilisée.

    C'est en faisant le comparatif que la box peut optimiser votre production solaire en fonction de vos habitudes de consommation.

    Dans cet article, MON KIT SOLAIRE vous explique comment brancher et raccorder votre box ECU-C à vos panneaux solaires photovoltaïques et au réseau de votre foyer.

    branchement-box-ecu-c-besoin-aide

    1. Le matériel nécessaire et fourni

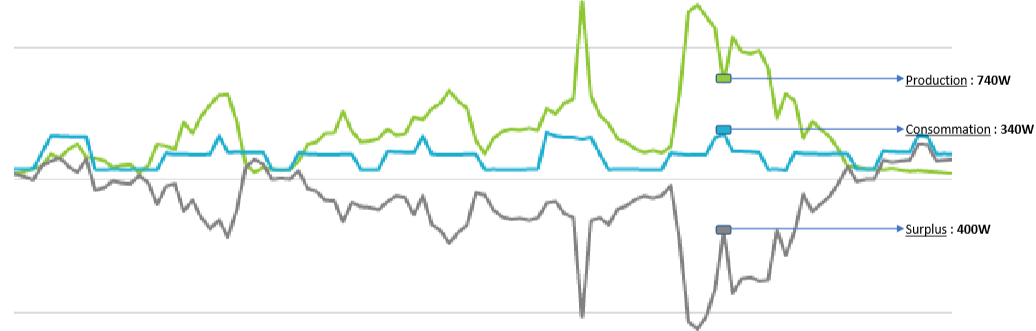

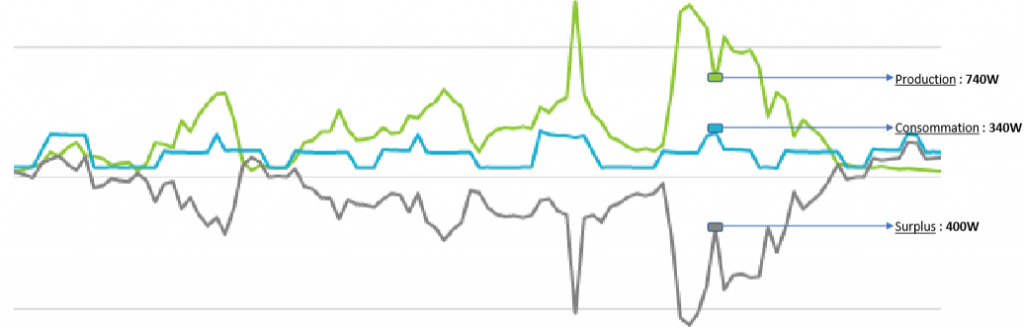

    ECU-c-exemple-courbes

    Il y a plusieurs choses dont vous aurez besoin pour brancher correctement votre box d'optimisation ECU-C et d'autres parties du matériel qui vous sera fourni.

    Votre box ECU-C est donc livrée avec :

    • des pinces ampèremétriques
    • une antenne Zigbee
    • une antenne Wifi
    • un câble Ethernet

    Pour ce qui est du matériel nécessaire au raccordement de votre box ECU-C, vous aurez besoin de :

    • un jeu de tournevis
    • un disjoncteur 2 ampères libre (ou 20 ampères en cas d’utilisation de la fonctionnalité délestage)
    • un câble 3G2.5

    La box ECU-C se fixe dans le tableau électrique général, ou dans un coffret de protection, non fourni.

    Certains kits populaires proposés chez MON KIT SOLAIRE

    branchement-box-ecu-c-kit-pas-cher-1320w
    branchement-box-ecu-c-kit-francais-2970w
    branchement-box-ecu-c-kit-premium-4500w


    2. Recommandations avant de le brancher

    Avant de commencer à brancher votre box d'optimisation ECU-C, il y a plusieurs éléments que vous devez vérifier.

    C'est pour cela que MON KIT SOLAIRE vous conseille de :

    • avoir accès à une connexion internet
    • décoller les numéros de série de vos micro-onduleurs (attention : ne décoller qu’une étiquette sur les deux)
    • faire un schéma de votre installation photovoltaïque
    • vous assurer de pouvoir installer votre ECU-C à la fois à côté du coffret de protection AC et de votre tableau électrique principal. Ceci est obligatoire pour son bon fonctionnement.

    Vous pouvez positionner votre box ECU-C sur un mur ou dans un coffret. En fonction du kit commandé, Mon Kit Solaire s’est occupé de vous l’intégrer dans votre coffret de protection AC.

    3. Le branchement de la box

    Nous allons maintenant passer au raccordement électrique de votre box ECU-C.

    L’alimentation de l’ECU-C se fait via les bornes AC INPUT qui se situent en haut à gauche de la box. Commencez par dénuder les câbles du 3G2.5 (phase, neutre et terre).

    En suite, si vous êtes :

    • en courant monophasé : connectez la phase qui peut être noire ou rouge et qui émane de votre disjoncteur 2 ampères libre sur l’entrée L1 de votre ECU-C.
    • en courant triphasé : placez les deux phases restantes sur les entrées L2 et L3 à l’aide d’un câble 5G2.5.

    Connectez ensuite votre fil neutre sur l’entrée N puis le fil de terre sur l’entrée PE de votre ECU-C.

    Pensez à serrer les vis de façon à ce que le cuivre soit bien pincé.

    Lorsque l’ECU-C est sous tension, le voyant nommé "OK" s’allume en vert.

    Ensuite, il vous faut raccorder les pinces ampèremétriques à l’ECU-C :

    • Pour la pince de production, raccorder le câble blanc sur la borne « 1A+ » et le câble noir sur la borne « 1A- » sur la partie Production CT de l’ECU-C.
    • Pour la pince de consommation, raccorder le câble blanc sur la borne « 2A+ » et le câble noir sur la borne « 2A- » sur la partie Consumption CT

    Pour les installations en triphasé, les princes supplémentaires sont à raccorder sur les ports B et C.

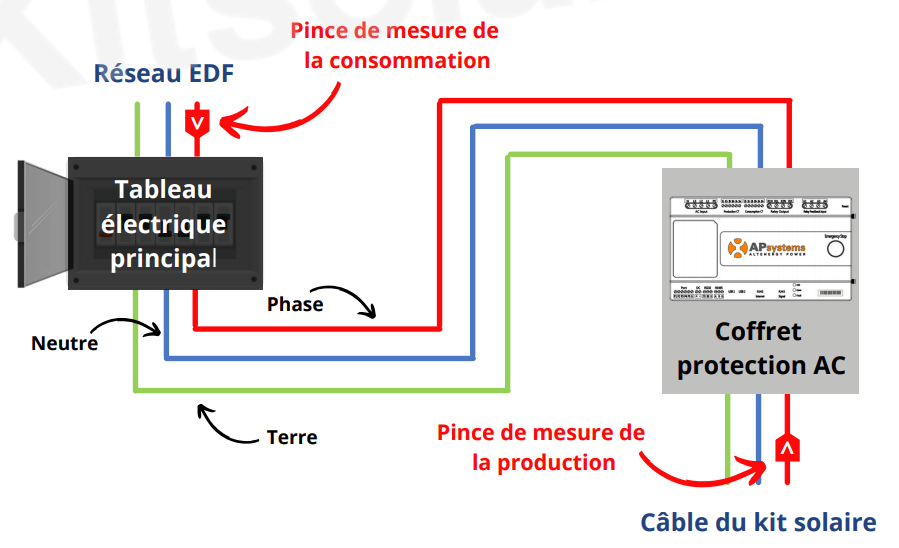

    branchement-box-ecu-c-schema

    Positionnez la première pince de production sur la phase (le fil noir ou rouge) provenant du câble 3G2.5 permettant de raccorder vos panneaux. Attention, la pince doit se positionner sur la phase uniquement

    Veillez à poser les pinces dans le sens du courant en suivant la flèche indiquée sur la pince puis positionnez la seconde pince de consommation sur la phase de l’arrivée générale Enedis à votre tableau électrique.

    Attention à ne jamais positionner les pinces ampèremétriques sur la gaine des câbles, mais uniquement sur les fils.

    Branchez un câble RJ45 sur la sortie RJ45 internet de votre box ECU-C. L’autre extrémité est à brancher sur votre box internet mais vous pouvez aussi vous connecter en Wifi.

    Finalement, branchez les antennes à la box de suivi.



    Pour plus de détails et de schémas, vous pouvez consulter la notice de configuration :

    Notice d'utilisation de la box d'optimisation autoconsommation APS ECU-C

    >> Besoin des différentes notices de montage MON KIT SOLAIRE ? Lire l'article concerné pour en savoir plus.

    Une fois que votre box ECU-C est raccordée électriquement à votre foyer, vous pouvez la connecter à l'application APS.
