Connecter son kit solaire sur une prise

Publié le : 04/07/2019

Temps de lecture : 5 minutes

Sommaire

    2 options pour le raccordement électrique

    Vous disposez de 2 options pour le raccordement de votre kit solaire autoconsommation à votre réseau domestique.

    Soit vous le branchez directement au tableau électrique, soit vous le raccordez à une prise domestique.

    Avant toute intervention sur votre installation électrique : Rappel sur la sécurité

    • Pensez à éteindre les équipements sensibles et déclencher le disjoncteur général.
    • Vérifier la hors tension des circuits électriques concernés.
    • Utiliser du matériel marqué CE voir NF.

    Un branchement Ultra Simple

    prise avec terre kit solaire autoconsommation

    Sachez que dans 95% des cas, vous pourrez simplement brancher votre kit solaire sur vos prises domestiques sans soucis.

    En effet, tous les logements sont par défaut équipés d'un disjoncteur 30 mA qui protège l'installation globale du domicile et de disjoncteurs pour répartir les puissances par groupes.

    Les éléments qui suivent passe en revue les 5% de cas inattendus auxquels vous pourriez être confrontés.

    Avant de connecter votre kit solaire à une prise électrique, vérifiez que votre prise est bien équipée de la terre.

    Dans tous les domiciles et selon la norme électrique C15-100, la phase (câble rouge ou marron) doit se trouver à droite.

    Si jamais votre installation électrique est vétuste ou si vous en doutez, vous pourrez le vérifier à l’aide d’un testeur de phase comme sur l'image ci-dessous.

    Vous pourrez démonter votre prise murale pour vous assurer de ce point en veillant à éteindre le disjoncteur de la prise concernée. Encore une fois, il s'agit ici d'un cas rare...

    testeur-de-phase-kit-solaire

    Avoir une prise domestique aux normes

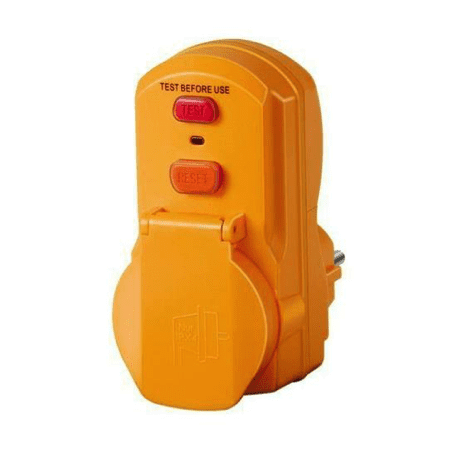

    Votre prise domestique, doit par défaut être protégée par un disjoncteur différentiel 30 mA dans votre tableau électrique (c’est la norme).prise disjoncteur 30ma kit solaire

    Dans le cas contraire, vous pouvez vous procurer facilement sur internet une prise électrique avec différentiel (prise orange).

    Votre prise électrique doit en principe être relié à un disjoncteur 16 A ou 20 A selon la section de vos câbles. Dans les deux cas, vous pouvez brancher votre kit solaire sur cette prise.

    Si votre disjoncteur s'enclenche (s'il saute), pensez à changer de prise (positionner le kit solaire sur une autre prise, reliée à un autre disjoncteur).

    Vous voilà prêt à connecter votre kit solaire autoconsommation sur votre prise et à faire des économies !
