Connecter son Kit Solaire au Tableau Général

Publié le : 04/07/2019

Temps de lecture : 5 minutes

Sommaire

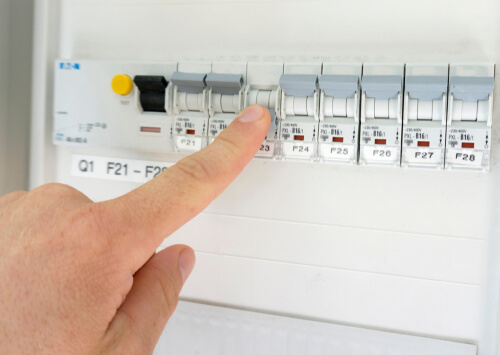

    connecter-kit-solaire-tableau-general-electrique

    Lorsque vous avez finalisé votre installation photovoltaïque et que vous passez à l'étape de la connexion, deux possibilités s'offrent à vous : soit vous connectez votre kit autoconsommation directement sur une prise électrique, soit vous souhaitez connecter votre kit solaire directement au tableau électrique général de votre foyer.

    Dans ce deuxième cas, il existe une procédure que nous vous conseillons de suivre.

    Il faut savoir que tous les éléments de votre kit solaire ont été pensés pour vous garantir une pose sans contraintes. Le système en Plug & Play limite considérablement les manipulations techniques ou nécessitant des connaissances particulières en électricité. Il vous est donc tout à fait possible de connecter vous-même votre kit solaire autoconsommation.

    En cas de doute, n’hésitez pas à nous contacter ou à faire appel à un électricien.

    connecter-kit-solaire-tableau-general-aide

    1. Schéma détaillé du branchement au tableau général en monophasé

    À savoir qu'avant toute intervention sur votre installation électrique :

    • Pensez à éteindre les équipements sensibles et déclencher le disjoncteur général.
    • Vérifier la hors tension des circuits électriques concernés.
    • Utiliser du matériel marqué CE voir NF.

    connecter-kit-solaire-tableau-general-schema

    Grâce à ce schéma, vous pouvez constater qu'il s’agit de connecter le câble 3G2.5 provenant du coffret de protection AC de votre kit solaire à votre tableau électrique.

    La terre se connecte sur la barrette de terre existante.

    Vous faites ensuite passer le câble de phase par l'un de vos disjoncteurs 16 A, de même que le câble neutre.

    Ces deux câbles se connectent respectivement à leurs barrettes existantes dans votre tableau électrique.

    Certains de nos kits solaire à connecter à votre tableau électrique général

    connecter-kit-solaire-tableau-general-pas-cher-1100w
    connecter-kit-solaire-tableau-general-francais-2970<
    connecter-kit-solaire-tableau-general-premium-5850w


    2. Tutoriel vidéo de raccordement du kit

    Dans la vidéo tuto ci-dessous, vous retrouverez toutes les étapes qu'il vous faut suivre pour connecter avec succès votre kit solaire à votre tableau électrique général.

    connecter-kit-solaire-tableau-general-tuto-video

    3. Vos questions fréquentes sur le branchement d'un kit solaire à un tableau général

    Une fois mes panneaux solaires installés, quelle est l'étape suivante ?

    Une fois vos panneaux photovoltaïques installés et avant de pouvoir produire et consommer votre propre électricité verte, vous devez connecter votre kit solaire.

    Comment brancher mon kit solaire ?

    Vous avez deux possibilités : brancher votre kit solaire sur une prise domestique ou bien le brancher à votre tableau électrique général. Dans ce deuxième cas, il vous faut simplement suivre la notice d'utilisation et le schéma.

    Quelles sont les règles de sécurité à respecter avant de brancher son kit solaire ?

    Vous allez toucher et manipuler du matériel électrique. Il est donc nécessaire de procéder à quelques vérifications avant de vous mettre à l'œuvre. D'abord, il vous est conseillé de vous procurer et d'utiliser du matériel marqué CE ou NF. Ensuite, éteignez les équipement sensibles puis il vous faut déclencher le disjoncteur général de votre foyer. Finalement, vérifiez que les circuits électriques que vous allez toucher sont bien hors tension. Une fois cela fait, vous pouvez vous pencher sur le branchement de votre kit solaire.

    Pour conclure…

    Vous avez pu constater qu'il est très simple de connecter son kit solaire au tableau électrique général et que cette opération ne demande que quelques minutes.

    >> Brancher son kit solaire sur une prise, c'est possible ? Lire l'article concerné pour en savoir plus.

    Une fois cette connexion faite, vos panneaux solaires vont commencer à produire de l'électricité et vous pourrez alors pleinement profiter d'une énergie verte et propre produite par vous-même.

    Dès lors, vous pourrez constater rapidement que le montant de vos factures d'électricité va diminuer !

    connecter-kit-solaire-tableau-general-question
