Comment Effectuer le Raccordement au Tableau Electrique Général ?

Publié le : 19/09/2019

Sommaire

    1. La vidéo tutoriel

    Dans cette vidéo, découvrez comment raccorder votre kit solaire directement à votre tableau électrique, en coupant donc la fiche mâle fournie par défaut.

    2. Les étapes préliminaires et celles du raccordement

    Pour raccorder votre installation directement au tableau électrique, vous devrez couper la fiche mâle 220V du câble 3G2.5 de 4m provenant du coffret AC et dénuder les 3 fils. Cette fiche est fournie par défaut.

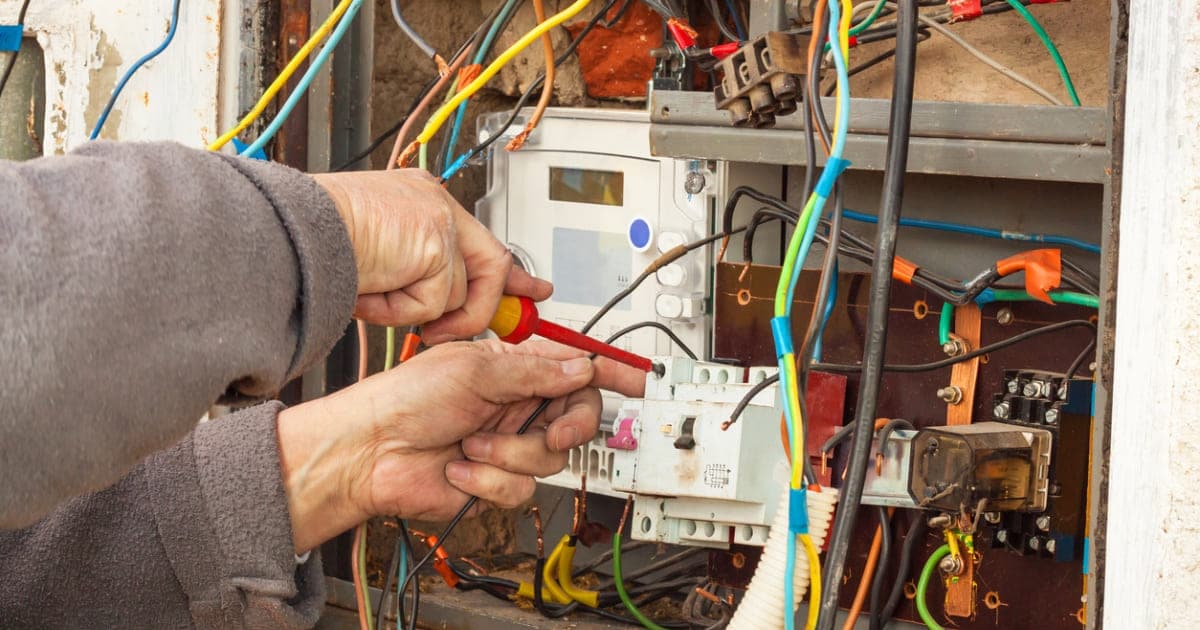

    • Coupez l'alimentation électrique générale de la maison, pour travailler en sécurité.
    • Enlevez le cache du tableau électrique principal.
    • Branchez les câbles bleus et rouges sur les bornes phase et neutre d'un disjoncteur 20A libre.
    • Veillez à ce que le cuivre soit bien pincé dans la borne.
    • Branchez le câble de terre au bornier de terre.
    • Faites passer les fils en dessous des barres métalliques de support.
    • Reposez le cache du tableau et revissez-le.
    • Réactivez l'alimentation générale, le disjoncteur de l'installation, et les disjoncteurs du coffret de protection.

    3. Liens des produits présents dans la vidéo

    Note: Le coffret est envoyé précâblé lors d'une commande d'un kit solaire complet. Ces câbles sont donc inclus dans le kit solaire.

    Retrouvez toutes nos vidéos sur notre chaîne YouTube

    Besoin d'aide ou de conseils concernant les panneaux solaires ?

    Articles en relation

    Commentaires

    Christy - Mon Kit Solaire - 11/05/2021 10:37:07

    Bonjour, Dans le cas où vous ne pouvez pas vous raccorder à votre tableau électrique, votre kit solaire peut se raccorder directement sur une prise. Il est obligatoire que cette prise soit bien reliée à la terre et raccordée à un disjoncteur de 20A. Cette solution est valable pour les kits de moins de 14 panneaux. Sachez que dans nos gammes Essentiel, Français et Premium, le coffret de protection est précâblé est intègre déjà une prise mâle en sortie pour vous faciliter le montage. Nous vous proposons d’échanger plus en détails sur votre projet par téléphone. Pour cela, vous pouvez nous joindre au 03 59 89 74 00 ou prendre rendez-vous via le lien suivant : https://meetings.hubspot.com/alexis135 Cordialement, Christy - Mon Kit Solaire

    Delsart - 03/05/2021 07:11:46

    Bonjour je n ´ai pas la possibilité de me raccorder directement au tableau quelle est l autre solution ? Se brancher sur une prise extérieur?

    Christy - Mon Kit Solaire - 13/04/2021 14:40:16

    Bonjour M. Boulanger, En effet, l'étape concernant le raccordement du disjoncteur de 20A n'apparait pas sur ce tuto car cela peut dépendre de la configuration de l'installation électrique de chacun. Cependant, sachez que pour un raccordement du kit au tableau, une fois les panneaux raccordés au disjoncteur de 20A, ce dernier se raccorde en effet au bornier phase neutre du tableau, ou à un inter différentiel. Avez-vous besoin d'autres informations concernant votre projet d'autoconsommation ? Contactez-nous au 03 59 89 74 00. Cordialement, Christy - Mon Kit Solaire

    Boulanger - 02/04/2021 19:00:19

    Bonjour, Il ne manquerait pas une étape sur ce tuto? quand est ce que le disjoncteur 20A est connecté au réseau? Faut il dans ce cas sur le haut du disjoncteur aller se raccorder au bornier phase/neutre du tableau??? Merci d'avance
