L'Autoconsommation en Triphasé : Ca Fonctionne !

La perspective de faire de l'autoconsommation vous intéresse et votre foyer est raccordé en triphasé au réseau de distribution ?

Mon Kit Solaire vous explique tout ce que vous avez besoin de savoir sur ce type de raccordement.

1. Le triphasé, c’est quoi ?

La majorité des installations électriques en France sont en configuration « monophasée ».

En d’autres termes, il n’y a qu’un seul conducteur électrique, appelé « phase », chargé d’acheminer le courant alternatif dans votre réseau domestique.

Néanmoins, il existe encore des logements avec des installations électriques en configuration triphasée. Le courant est réparti dans 3 phases chargées d’acheminer l’électricité dans le réseau.

Ce système a longtemps été plébiscité par les infrastructures de réseau car ils permettent d’acheminer une grande quantité de réseau dans des zones éloignées.

Par exemple, le triphasé était utilisé dans les fermes, et sert encore à alimenter des machines agricoles.

>> L'autoconsommation pour les entreprises et bâtiments agricoles est également possible ! Lire l'article concerné pour en savoir plus.

Il était également utilisé dans les foyers ayant une consommation élevée.

Cependant, le triphasé n’est plus nécessaire dans une grande partie des logements.

Il nécessite néanmoins un traitement différent que pour les installations monophasées.

Dans le secteur du photovoltaïque, il existe des installations solaires adaptées au courant triphasé.

2. Triphasé et autoconsommation

Le premier produit à adapter est le micro-onduleur.

En effet, c’est lui qui transforme le courant continu produit par les panneaux solaires en courant alternatif : les micro-onduleurs triphasés permettent de répartir le courant converti sur les 3 phases et ainsi d’optimiser l’injection d’électricité sur le réseau.

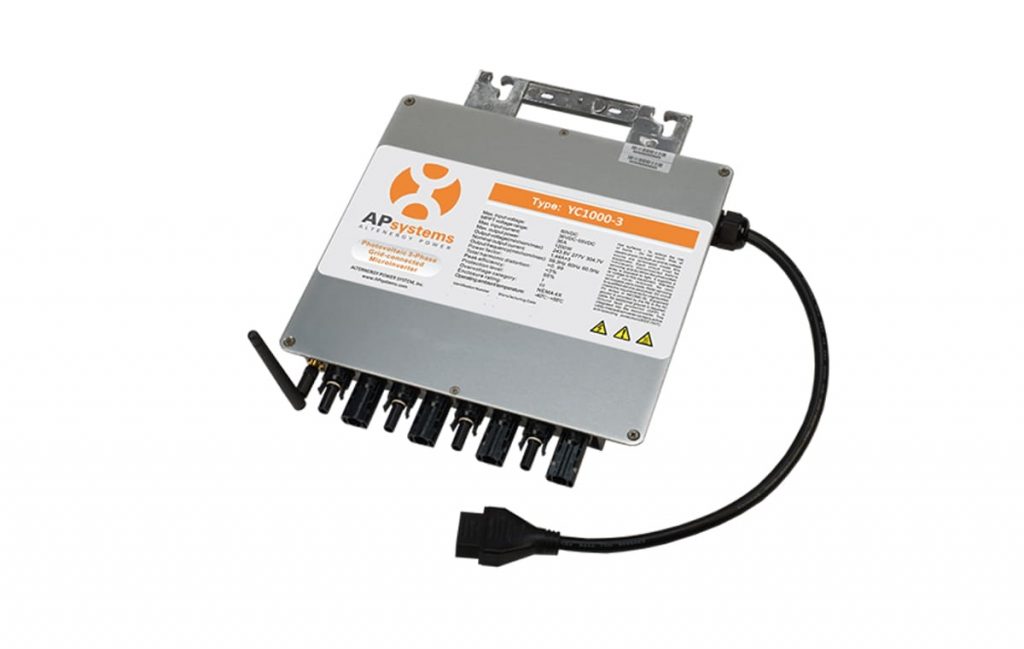

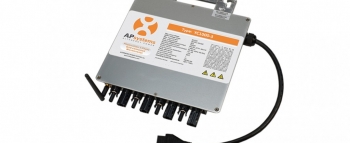

Chez Mon Kit Solaire, le micro-onduleur APS YC1000 permet de remplir cette fonction.

Un peu plus gros que son petit frère le micro-onduleur YC600 pour installation monophasée, il affiche une puissance de sortie de 1000 W, permettant de raccorder 4 panneaux photovoltaïques (contre 2 en monophasé) et bénéficie des garanties de 10 et 20 ans.

Il est le seul micro-onduleur triphasé existant actuellement sur le marché.

En triphasé, il est également nécessaire de disposer d’un coffret de protection adapté.

En effet, le coffret permet de sécuriser l’installation, et comptabilise l’électricité reçue.

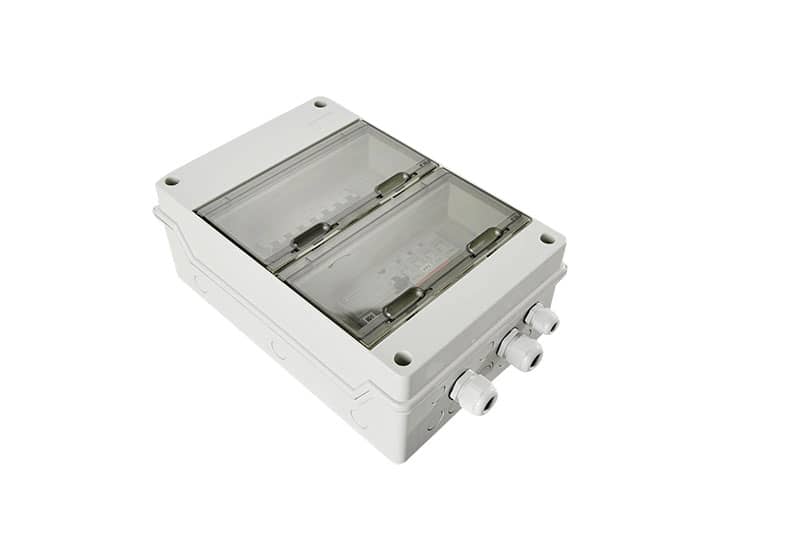

Chez Mon Kit Solaire, le coffret de protection adapté est le coffret de protection AC triphasé 12 kW.

Compatible avec les micro-onduleurs YC1000, il dispose d’un affichage LED et d’une protection parafoudre.

Enfin, le dernier changement est le câblage fourni. Le câble 3G2.5 habituellement utilisé en monophasé devient le câble 5G2.5.

Étanche et solide, il permet de raccorder votre installation en toute sécurité.

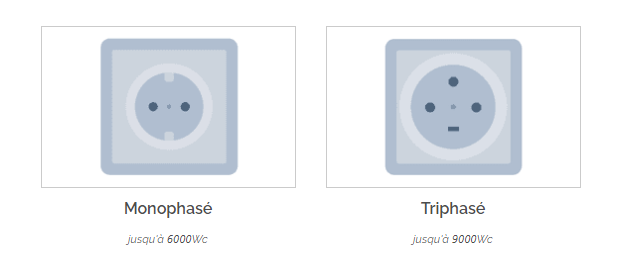

De plus, le mode de raccordement au réseau est différent d’une installation en monophasé : le kit solaire n’est pas fourni avec une prise de courant.

En effet, le plus souvent, les appareils domestiques sont configurés en courant monophasé, il est donc préférable de raccorder directement l’installation au tableau électrique, qui injecte ensuite le courant en monophasé pour que les appareils de la maison puissent le consommer.

Il est important d’opter pour un kit solaire adapté au triphasé : si on branche un kit solaire monophasé sur une installation électrique triphasée, le courant pourrait être mal réparti entre les 3 phases.

L’énergie produite par les panneaux solaires serait alors réinjectée sur une seule des 3 phases.

Cela pourrait générer une surcharge d’électricité sur une phase, et faire disjoncter le tableau électrique.

Il est donc préférable d’alimenter les 3 phases en électricité solaire.

Découvrez ici la vidéo tuto du branchement d'un kit solaire triphasé au tableau général de la maison :

>> Comment bien faire son dimensionnement de panneau solaire ? Lire l'article concerné pour en savoir plus.

3. En résumé

Il est tout à fait possible de faire l’acquisition d’un kit solaire autoconsommation pour installation triphasée.

Le processus de montage et de mise en marche reste le même, seuls certains produits changent.

Même en triphasé, installez vos panneaux solaires vous-même et faites des économies sur vos factures.
