Photovoltaïque en monophasé ou en triphasé ? On vous explique tout !

Partager

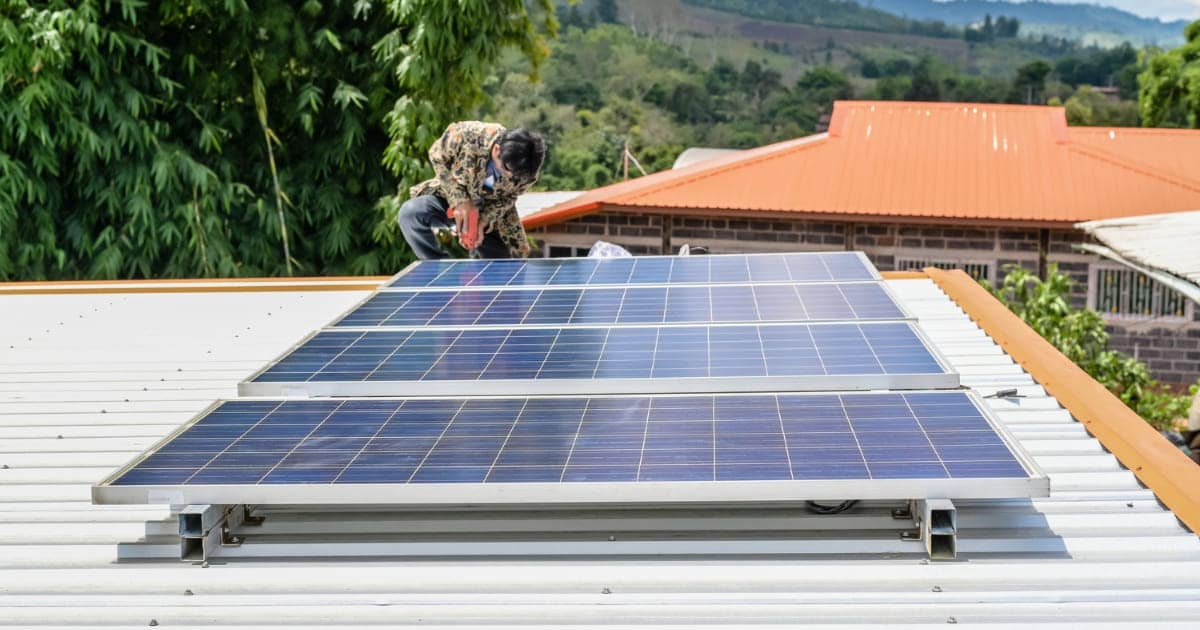

Photovoltaïque en triphasé

Savez-vous qu’il existe deux façons de faire circuler le courant alternatif dans votre maison : en monophasé ou en triphasé ? En France, la majorité des logements est équipée d’un compteur monophasé, mais certains particuliers préfèrent opter pour un branchement en triphasé pour répondre à des besoins de puissance électrique plus élevée.

Ce choix a-t-il une incidence sur votre installation photovoltaïque ? Quels sont les avantages et les inconvénients de chacune de ces configurations ? Comment savoir si votre maison est branchée en monophasé ou en triphasé ? Vaut-il mieux privilégier le monophasé ou le triphasé pour optimiser votre projet solaire ? Quels sont les meilleurs panneaux pour chaque cas de figure ? Dans ce guide complet, nous répondons avec vous à toutes ces questions.

Points clés :

  • La différence entre monophasé et triphasé se joue au niveau du nombre de câbles de phase partant de votre compteur : 3 pour le triphasé, 1 pour le monophasé
  • Le choix d’un parc solaire en monophasé ou en triphasé est déterminé par le reste de votre installation électrique domestique
  • Les installations triphasées sont recommandées pour les foyers ayant de très gros besoins de consommation électrique ou devant alimenter des bâtiments éloignés les uns des autres
  • Les équipements qui doivent être sélectionnés en fonction du type d’installation électrique (monophasée ou triphasée) de votre maison sont les micro-onduleurs, le coffret de protection et le câblage.

Qu’est-ce qu’une installation solaire en monophasé ?

Faisons d’abord le point sur les installations solaires en monophasé, le cas de figure le plus courant en France.

Principe de fonctionnement du monophasé

Comme nous l’avons évoqué dès l’introduction de cet article, la grande majorité des foyers français est équipée d’un compteur configuré en monophasé. Cela signifie que l’installation électrique est façonnée autour d’un seul conducteur électrique, ou “phase”. Cette phase unique fournit l’électricité à l’ensemble de votre maison : tous les appareils électriques sont reliés à elle. Elle seule achemine le courant électrique dans l’ensemble du réseau électrique de votre logement.

Mais quel impact cela a-t-il sur votre panneau solaire en monophasé ? Dans une installation photovoltaïque monophasée, les cellules photovoltaïques captent l’énergie solaire et la transforment en courant continu. Après un passage dans un onduleur ou un micro-onduleur, le courant continu est changé en courant alternatif, prêt à être injecté dans votre réseau domestique. Et c’est justement au niveau du raccordement entre votre installation solaire et votre compteur que tout se joue : en monophasé, le courant produit par votre centrale solaire ne pourra passer que par un seul circuit pour alimenter vos différents appareils électriques.

Avantages d’une installation de panneaux solaires en monophasé

Le principal avantage de ce type d’installation solaire est sa compatibilité avec la majorité des compteurs en France, puisqu’une grande partie des foyers français est alimentée en courant grâce à une installation en monophasé. Ceci s’explique par le fait que cette dernière convient parfaitement à une consommation d’énergie moyenne, c’est-à-dire aux dépenses communes d’électricité incluant l’éclairage, le chauffage et les appareils électriques ménagers standards.

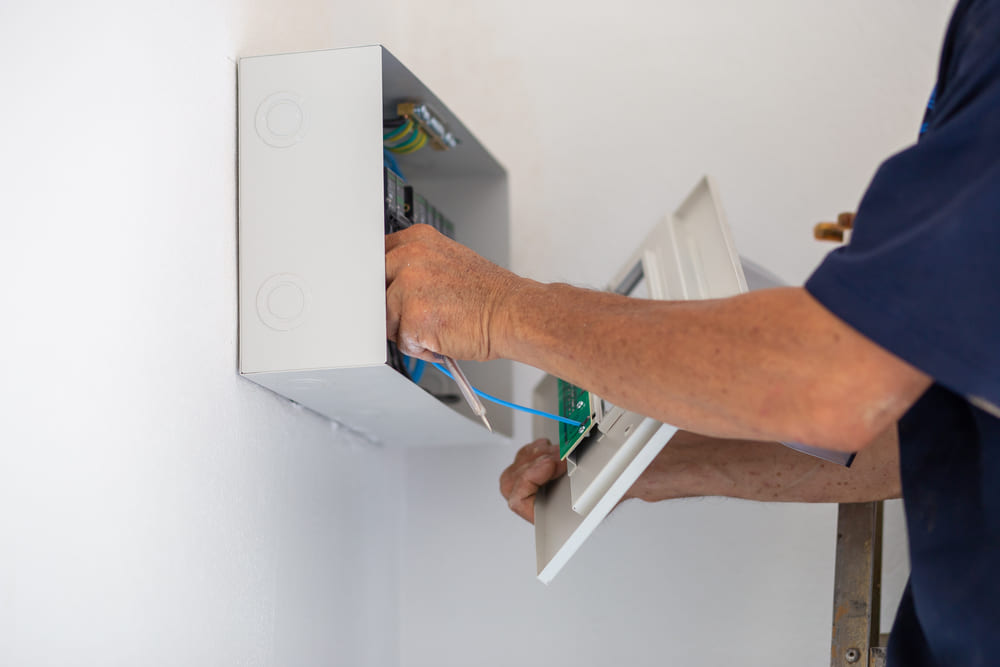

Câblage d'un boitier de protection électrique sur un mur

Inconvénients d’une installation de panneaux photovoltaïques en monophasé

En monophasé, la puissance injectée sur le réseau ENEDIS (correspondant à votre surplus de production) ne doit pas excéder 6 kW. Notez cependant qu’il est parfaitement possible d’installer un parc photovoltaïque de 9 kWc en monophasé associé à un appareil qui bride le surplus à hauteur de 6 kWc, comme l’ECU-C d’APSystems par exemple.

Prix d’une installation photovoltaïque monophasée

Les installations photovoltaïques monophasées sont commercialisées sous une grande variété de prix.

Chez Mon Kit Solaire par exemple, le kit solaire monophasé le plus accessible, composé de 2 panneaux JA Solar et d’un micro-onduleur APS DS3L est disponible pour seulement 783 €

Si vous souhaitez optez pour un kit haute performance, choisissez plutôt le pack Premium 6 kWc, composé de 14 panneaux solaires Sunpower 410 Wc et de 7 micro-onduleurs APS DS3, qui est quant à lui commercialisé à 6 043 €.

Qu’est-ce qu’une installation solaire en triphasé ?

Le triphasé est généralement utilisé dans les logements constitués de plusieurs bâtiments éloignés, comme les fermes ou les gîtes, ou dans les foyers présentant des consommations électriques élevées. Il est tout à fait possible d’installer des panneaux solaires dans une maison équipée en triphasée, il suffit simplement de choisir des équipements adaptés. Voyons cela de plus près.

Principe de fonctionnement du triphasé

Lorsqu’on parle de panneaux solaires triphasés, on parle en réalité de panneaux photovoltaïques connectés, via un onduleur central ou des micro-onduleurs adaptés, à un compteur lui-même raccordé au réseau d’Enedis par un branchement triphasé. C’est forcément le cas lorsque la puissance de votre compteur est supérieure à 18 kVA.

Mais qu’est-ce qu’un compteur triphasé ? Il s’agit d’un compteur disposant de trois phases : ces dernières répartissent la tension électrique de façon égale dans trois circuits différents. Ces circuits, indépendants les uns des autres, alimentent chacun une partie distincte du logement.

Prenons l’exemple d’un compteur de 18 kVA : ce dernier distribue du courant en trois parts égales, dans trois sous-circuits distincts, d’une puissance de 6 kVA chacun.

À NOTER

Passer du triphasé au monophasé est une opération assez facile et peu coûteuse à réaliser. Par contre, passer du monophasé au triphasé est plus complexe. Cela engage des travaux sur la ligne, et donc des frais supplémentaires.

Avantages d’une installation de panneaux solaires en triphasé

Le triphasé peut être très utile dans une perspective d’autoconsommation : la puissance injectée sur le réseau ENEDIS (en cas de vente de votre surplus de production) pour une installation en monophasé ne doit pas excéder 6 kWc, alors qu’une installation en triphasée peut monter jusqu’à 36 kWc

Par ailleurs, si vous habitez à la campagne et que vous devez alimenter plusieurs logements situés loin de votre compteur électrique, une configuration en triphasé vous permet de diminuer l’effet Joule. Cela signifie que vous limitez les déperditions énergétiques dues au transport de l’électricité et réduisez par conséquent votre consommation électrique.

Enfin, une installation en triphasé vous permet de charger plus rapidement votre véhicule électrique si vous en possédez un.

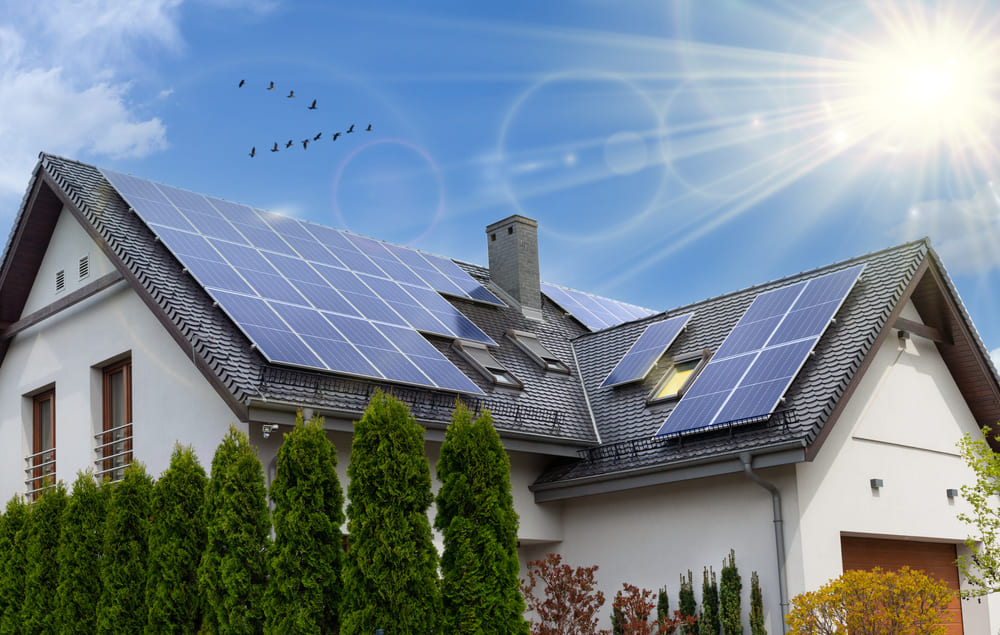

Installation de panneau solaire sur une toiture inclinée

Inconvénients d’une installation de panneaux photovoltaïques en triphasé

L’installation de panneaux photovoltaïques en triphasé a néanmoins quelques défauts qu’il est important de prendre en compte.

Lorsque des panneaux solaires sont raccordés en triphasé, il est crucial de bien équilibrer les charges électriques sur les trois phases de courant. Les phases étant indépendantes entre elles, un surplus sur l’une d’entre elles entraîne un risque accru de disjonction de l’ensemble de votre installation. Il est donc primordial de s’assurer que les consommations sont bien réparties de façon équitable sur les 3 phases. Si ce n’est pas le cas, il sera possible d’installer un kit monophasé pour chaque phase de puissance différente.

Il faut par ailleurs savoir que les installations de panneaux solaires en triphasé représentent un investissement plus élevé que les installations en monophasé, d’autant que vous devez vous acquitter d’un abonnement au réseau public plus coûteux, dans la mesure où la puissance de votre compteur sera certainement plus élevée.

Prix d’une installation photovoltaïque triphasée

Puisque la puissance des installations photovoltaïques en triphasé peut être plus élevée qu’en monophasé, elles sont logiquement composées de plus de panneaux solaires, ce qui implique un prix d’achat global plus important du matériel nécessaire à la mise en place de votre centrale électrique.

Le kit le plus accessible en triphasé commercialisé par Mon Kit Solaire, par exemple, comprend 16 panneaux solaires JA Solar de 420 Wc couplés à 4 Micro-onduleurs APSystems QT2, et vous est proposé à 5 575 €.

Si vous préférez opter pour un kit à très haute performance, vous pouvez choisir le pack Premium, composé de 16 panneaux solaires Sunpower de 410 Wc et de 4 Micro-onduleurs APSystems QT2, disponible à 7 094 €.

Photovoltaïque monophasé et triphasé : quelles sont les différences ?

Comme nous l’avons vu, les compteurs d’une installation en monophasé et ceux d’une installation en triphasé diffèrent totalement.

C’est donc au niveau de son raccordement avec le circuit électrique de votre maison que votre installation photovoltaïque en monophasé va se différencier d’une installation solaire en triphasé. Plus spécifiquement au niveau de l’onduleur, dont la fonction est de transformer le courant continu créé par vos panneaux photovoltaïques en courant alternatif, consommable par l’ensemble de vos appareils électriques domestiques.

En effet, les onduleurs monophasés et triphasés fonctionnent différemment. Quand les premiers permettent la circulation de l’électricité dans un seul circuit, les seconds vont répartir le courant converti sur les trois sous-circuits de l’installation.

Vous souhaitez installer des panneaux solaires en toiture et votre circuit électrique est en triphasé ? Vous devez donc choisir un onduleur ou des micro-onduleurs adaptés. Chez Mon Kit Solaire, vous pouvez par exemple opter pour le micro-onduleur APS QT2 : d’une puissance de sortie de 2000 W, il permet de raccorder jusqu’à 4 modules photovoltaïques en triphasé, et est disponible au prix de 389 €.

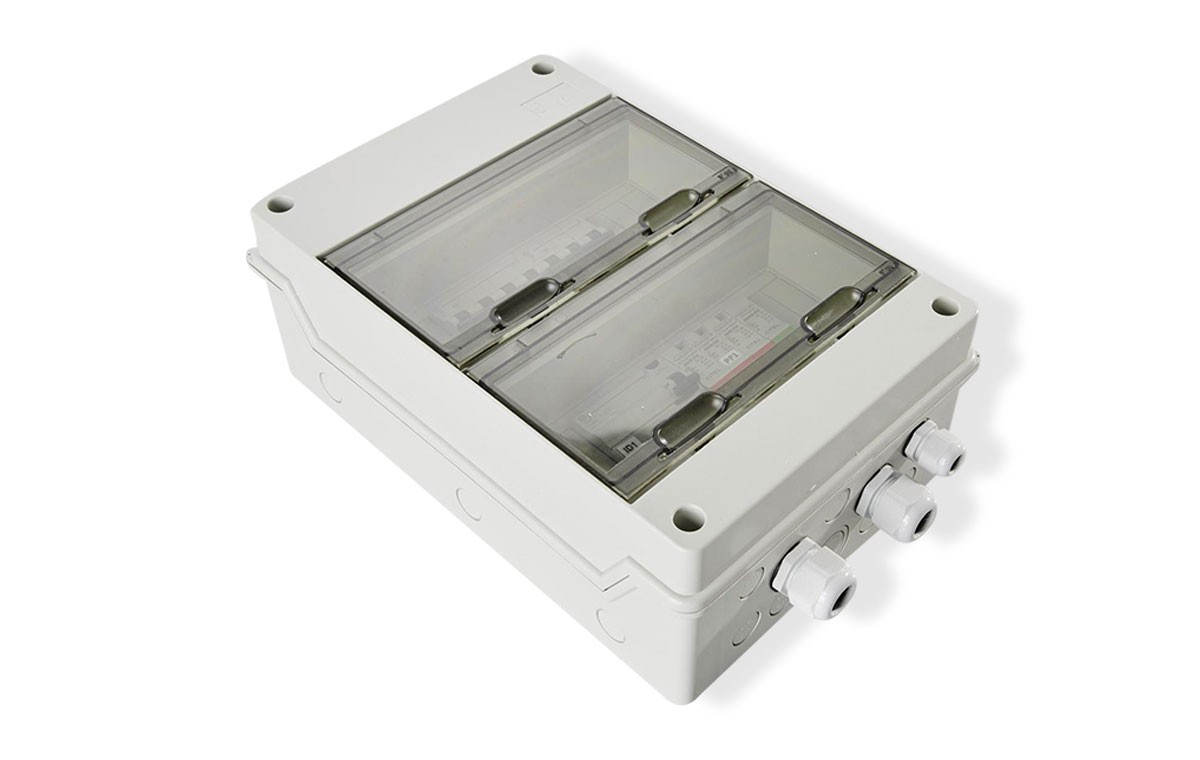

Si votre installation est en triphasé, un coffret de protection adapté sera automatiquement intégré dans votre kit solaire, afin de sécuriser au maximum votre installation. Mon Kit Solaire vous propose par exemple le coffret de protection AC triphasé 12 kW avec parafoudre, disponible à 390 € seulement..

Enfin, vous ne pouvez pas utiliser les mêmes câbles de raccordement pour une installation monophasée ou triphasée, et il est donc incontournable d’adapter votre mode de raccordement au réseau en fonction de la configuration choisie. Ainsi, vous devez utiliser un câble 3G2.5 pour une installation en monophasé, et faire usage du câble de raccordement 5G2.5 (ou 5G4, 5G6) en triphasé.

Tableau récapitulatif des différences

MonophaséTriphasé

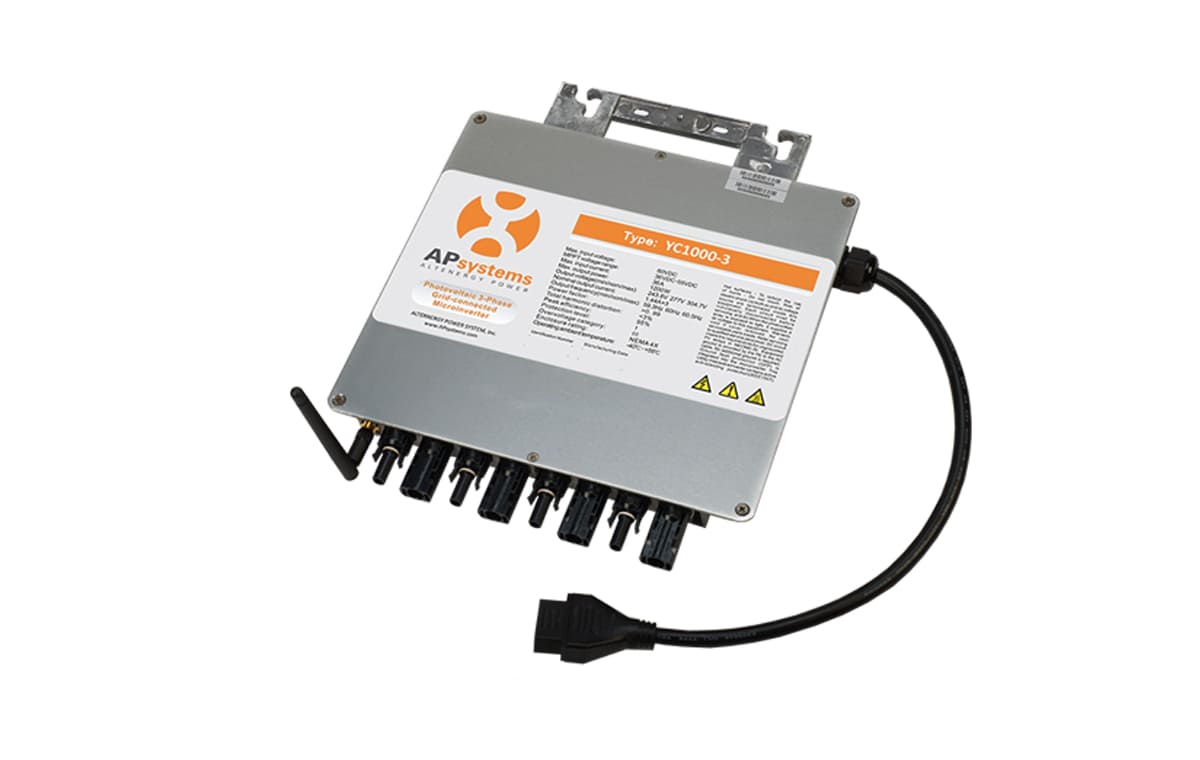

Micro-onduleurAPS DS3L / DS3 ou Enphase IQ7+ / IQ7AAPS YC1000
Coffret de protectionCoffret AC 3kW (jusque 12 panneaux) ou coffret AC 2×4.5kW (pour les kits plus de 12 panneaux)AC triphasé 12 kW
Câble de raccordementCâble AC 3G, section à adapter en fonction de la puissance du kitCâble AC 5G, section à adapter en fonction de la puissance du kit
Mode de raccordementRaccordement par prise électrique (jusqu’à 3 kW max) ou au tableauRaccordement au tableau

Pourquoi choisir une installation photovoltaïque en triphasé ?

Nous avons déjà abordé ce point dans la partie traitant des avantages de l’installation en triphasé, mais pour plus de clarté nous préférons en reparler dans une partie un peu plus détaillée. Il y a deux raisons principales qui font pencher la balance vers un parc solaire branché en triphasé : le besoin d’une puissance élevée en autoconsommation, et la nécessité d’alimenter des équipements éloignés les uns des autres.

Un besoin de puissance élevé

L’avantage principal du triphasé est de développer plus de puissance, comme nous l’avons déjà évoqué. Si vous utilisez des équipements particulièrement énergivores (machines d’atelier, etc.) et que vous souhaitez autoconsommer l’énergie de vos panneaux solaires pour les alimenter, il sera tout à fait pertinent d’opter pour un parc solaire en triphasé.

Ce genre de gros outillage impose de toute façon généralement l’utilisation d’une installation électrique triphasée, qui ne sera compatible qu’avec des équipements photovoltaïques eux-mêmes adaptés au circuit triphasé.

Alimenter plusieurs bâtiments en électricité

Le second cas de figure le plus courant qui impose la mise en place d’une centrale photovoltaïque en triphasé est la présence de différents bâtiments éloignés les uns des autres sur votre propriété. C’est le cas notamment des logements contenant plusieurs hangars pour stocker du matériel ou du bétail, des gîtes, etc.

Le triphasé est tout à fait pertinent pour ce type de configuration car il limite fortement les pertes d’énergie lors du transport d’électricité. Ceci s’explique par un constat simple : la circulation du courant dans un câble dégage de la chaleur, qui utilise de l’énergie (effet Joule). Vous perdez donc de facto une partie significative de votre production, qui n’est plus utilisée pour alimenter vos équipements. En triphasé, la répartition de l’électricité dans trois câbles distincts permet de limiter cette perte.

Comment savoir si je suis raccordé en monophasé ou triphasé ?

Pour identifier le type de mode d’alimentation de votre logement, vous devez observer votre tableau électrique.

Si vous voyez deux câbles uniquement (de couleur rouge ou noire pour le conducteur de phase, et de couleur bleue pour le câble neutre), vous êtes en présence d’un mode de raccordement en monophasé

À l’inverse, si vous comptez quatre câbles partant de votre tableau électrique (trois conducteurs de phase et un câble neutre), votre installation électrique est montée en triphasé.

Bien entendu, vous pouvez également consulter le contrat de votre fournisseur d’électricité pour identifier le mode d’alimentation de votre logement.

Quelle est la meilleure option pour mes panneaux solaires ?

En réalité, la réponse à cette question est dictée par le reste de votre installation électrique.

Les logements particuliers, et notamment les logements neufs, sont dans une très large proportion installés en monophasé. En effet, la consommation électrique de la quasi-totalité des ménages excède rarement les 18 kVA, et il reste relativement peu courant de trouver des appareils consommant 400 V dans des habitations de particuliers.

Ainsi, dans la très grande majorité des cas, vous devez installer des panneaux photovoltaïques en monophasé, puisque votre installation électrique l’est également. En revanche, si vous habitez dans un logement dont le circuit électrique est alimenté en triphasé, vous devez opter pour des panneaux solaires en triphasé.

Quels sont les meilleurs panneaux solaires en monophasé ?

Votre installation est en monophasé ? Voici deux propositions de panneaux solaires recommandées par nos équipes.

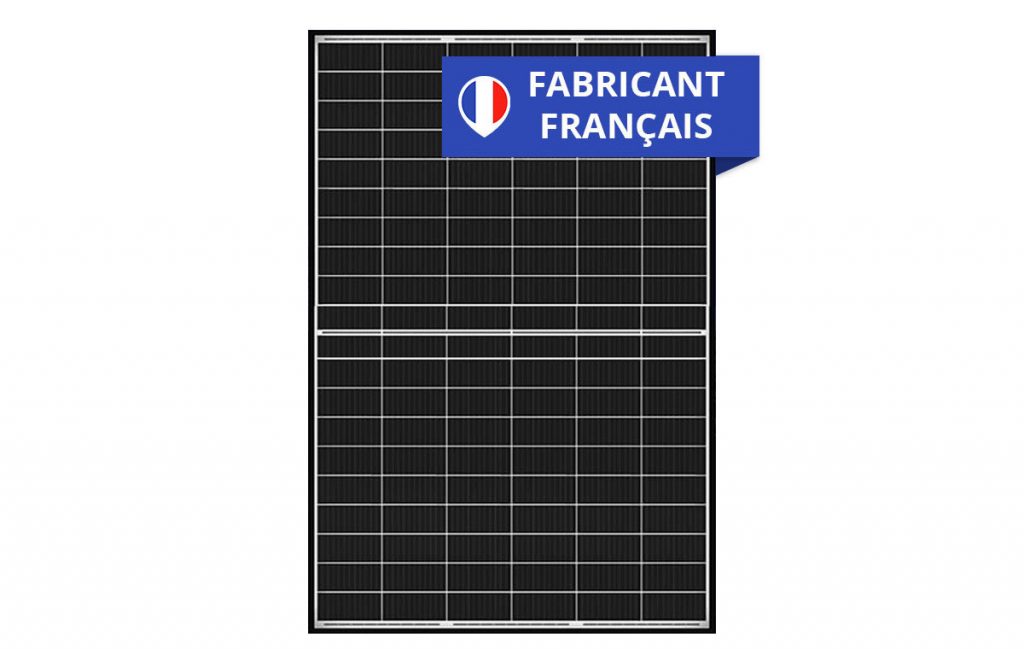

Meilleur panneau solaire français : le DualSun 415 Wc monocristallin

Vous souhaitez installer des panneaux solaires de marque française ? Optez pour les panneaux photovoltaïques d’une enseigne française réputée qui a fait ses preuves sur le marché photovoltaïque : DualSun.

Fabriqué avec des composants de première qualité, le panneau solaire DualSun Flash 415 Wc est particulièrement adapté si vous désirez produire votre propre électricité. Il vous assure en effet un meilleur rendement, une plus longue durabilité et une meilleure absorption de la pression que les panneaux solaires standards.

Proposé à 219 € seulement, il vous fait bénéficier d’une garantie produit de 20 ans et d’une garantie de production de 85 % à 25 ans.

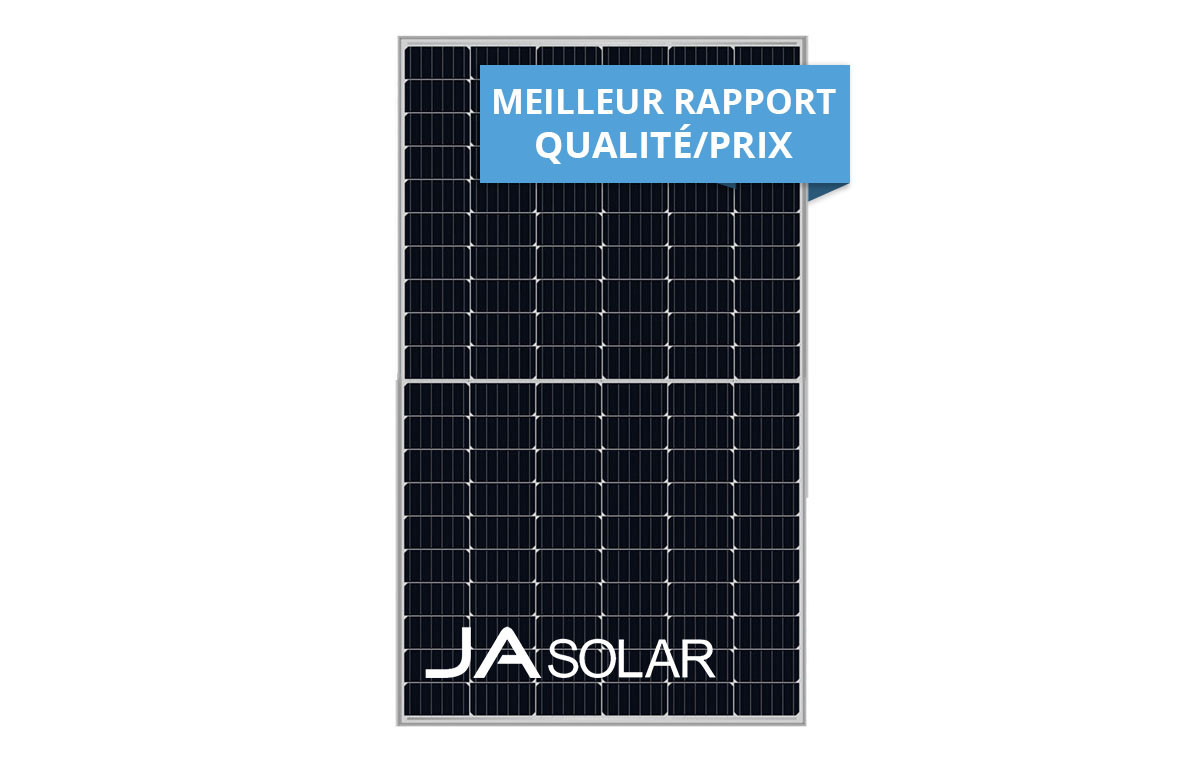

Meilleur rapport qualité prix : le Panneau solaire JA Solar 420 Wc monocristallin

Le rapport qualité-prix est votre critère de sélection prioritaire ? Le panneau JA Solar 420 Wc est une solution qui peut s’avérer très intéressante pour vous.

Doté d’une technologie de modules monocristallins, il développe une puissance de 420 Wc et bénéficie d’un rendement jusqu’à 10 % supérieur à un panneau photovoltaïque standard.

Particulièrement résistant au sel, à la corrosion, au sable et à l’ammoniaque, il démontre une durabilité étonnamment longue pour un panneau aussi accessible (110 € seulement), comme le suggère sa garantie de rendement de 80 % à 25 ans.

Quels sont les meilleurs panneaux solaires en triphasé ?

Vous souhaitez installer vos panneaux solaires vous-même ? Même si votre installation est en triphasée, vous pouvez parfaitement faire l’acquisition d’un kit solaire autoconsommation.

En réalité, le choix de vos futurs panneaux n’est pas conditionné par le mode d’installation de votre circuit électrique. En revanche, le modèle des équipements suivants doit être prévu pour être adapté à un compteur triphasé :

  • Le micro-onduleur doit être adapté pour répartir le courant converti sur les 3 phases et ainsi d’optimiser l’injection d’électricité sur le réseau
  • Le coffret de protection doit lui aussi être compatible avec le triphasé (et donc avec les micro-onduleurs choisis)
  • Les câbles fournis doivent impérativement être adaptés à l’utilisation du triphasé, de manière à garantir la sécurité de l’ensemble de votre installation

À NOTER

Le mode de raccordement au réseau en triphasé présente quelques divergences avec celui d’une installation en monophasé. Toutefois, les explications détaillées fournies avec le kit vous permettent de vous raccorder au circuit en triphasé sans difficulté.

Conclusion

Savoir si votre installation est en monophasé ou en triphasé est crucial au moment de faire l’acquisition de vos panneaux solaires, et surtout du reste de vos équipements photovoltaïques. Cela conditionne en effet la puissance de votre installation mais aussi le choix de vos appareils : les micro-onduleurs, le coffret de protection, le câblage, etc. Cela a également une incidence sur le mode de raccordement de vos panneaux à votre circuit électrique.

Vous préférez confier l’installation de votre kit à un professionnel ? Faites établir un devis par l’un des spécialistes RGE du réseau Mon Kit Solaire !
