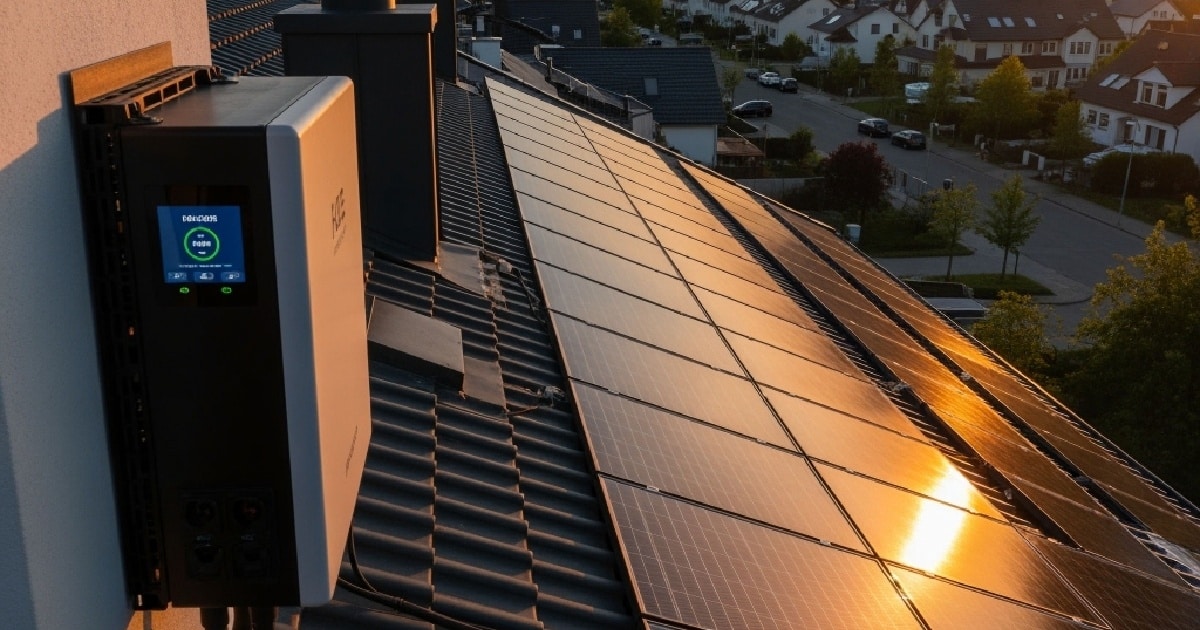

Équiper votre installation solaire avec un dispositif de stockage d’électricité est un excellent moyen d’optimiser votre taux d’autoconsommation et de maximiser vos économies d’énergie. Mais, pour assurer la meilleure rentabilité à votre parc photovoltaïque, il est nécessaire de répondre de manière sûre à la question suivante : « Comment savoir si mon panneau solaire charge ma batterie ? ».
Pour vous ôter tout doute sur le bon fonctionnement de votre batterie solaire, nous allons aborder avec vous tous les points clés à connaître sur le sujet :
- Les indicateurs de bon fonctionnement d’un panneau solaire et d’une batterie
- Les signes permettant d’identifier un problème de charge sur une batterie
- Les causes d’une mauvaise charge de la batterie solaire
- Les solutions à mettre en place pour résoudre un souci de charge
Voyons tout cela ensemble.
Comment savoir si mon panneau solaire charge ma batterie : en bref
- Vérifiez avec un multimètre que la tension et l’intensité de sortie de vos panneaux et de votre batterie correspondent aux spécifications techniques annoncées
- Contrôler le bon fonctionnement de votre batterie à l’aide de l’écran intégré ou d’une application de suivi dédiée (si votre matériel est équipé de ce type de dispositif)
- N’hésitez pas à faire appel à un professionnel certifié RGE pour contrôler votre parc photovoltaïque ou remplacer un équipement défectueux
Connaître les indicateurs de performance électrique
Trois unités de mesure distinctes et complémentaires
Afin de bien comprendre l’ensemble des informations décrites dans cet article pour savoir si vos panneaux solaires chargent bien votre batterie, il est nécessaire d’effectuer un petit rappel concernant les trois valeurs clés à maîtriser en ce qui concerne l’électricité photovoltaïque : la tension, l’intensité et la puissance.
Ce sont ces trois indicateurs qui vous permettent d’identifier clairement la qualité et la quantité du flux d’énergie qui circule entre vos panneaux, votre batterie solaire et vos équipements électriques domestiques.
La tension en volts
La tension, qui se mesure en volts (V), peut être décrite comme la force électrique qui déplace le courant à travers un circuit. Il est possible de mesurer facilement la tension d’un panneau solaire en connectant un voltmètre aux bornes du module concerné.
Bien que la tension de sortie d’un panneau solaire puisse varier selon le modèle, elle est généralement de 12 V, 24 V ou 48 V.
L’intensité du courant en ampères
L’intensité du courant, mesurée en ampères (A), correspond à la quantité d’énergie qui circule dans un circuit électrique. Plus votre panneau est performant et plus il est exposé à une quantité élevée de lumière solaire, plus son courant de sortie en ampères sera élevé.
Il est possible de mesurer facilement l’intensité de sortie d’un module photovoltaïque en utilisant un ampèremètre. L’intensité moyenne d’un panneau solaire est généralement située autour de 5,5 A.
Notez toutefois que cette valeur peut varier selon divers facteurs, comme le modèle de panneau, son exposition à la lumière solaire, les conditions météorologiques au moment où vous effectuez votre mesure, etc.
La puissance en watts
La puissance, enfin, se quantifie en watts (W). Elle correspond à la quantité d’énergie qui circule pendant un temps donné, en général 1 seconde.
Attention à ne pas confondre watt (W) et wattheure (Wh). Le watt est une unité de puissance, alors que le wattheure est un indicateur permettant d’identifier la quantité d’énergie utilisée ou produite par un appareil pendant 1 heure.
La puissance en watts d’un équipement électrique correspond à sa tension en volts multipliée par son intensité en ampères. C’est ce qu’on appelle le « triangle de puissance électrique ».
Le nombre de watts peut fortement varier selon le modèle de panneau choisi et la technologie dont il est équipé, le taux d’ensoleillement, l’exposition de vos modules, etc.
Contrôler les performances du panneau solaire
Maintenant que nous sommes au clair avec les valeurs à contrôler pour savoir si un panneau solaire charge correctement une batterie, voyons comment effectuer cette vérification.
S’équiper d’un multimètre
Pour contrôler efficacement la tension et le courant à la sortie de vos panneaux solaires, vous avez besoin d’un multimètre. Cet outil vous permet en effet de mesurer avec précision les volts (la tension) et les ampères (l’intensité du courant) au niveau des bornes de sortie du module sur lequel il est branché.
Veillez à bien sélectionner l’unité de mesure correspondant à la valeur que vous souhaitez contrôler.
Mesurer la tension de sortie
Tout d’abord, sélectionnez les volts (V) comme unité de mesure. Connectez ensuite la borne de sortie positive de votre panneau solaire (fil rouge) au port « VΩmA » de votre multimètre, et la borne de sortie négative (fil noir) sur le port « COM ».
La valeur affichée doit correspondre au nombre de volts annoncé dans les caractéristiques techniques de votre panneau solaire (généralement entre 12 V et 48 V).
Mesurer le courant de sortie
Sélectionnez cette fois les ampères (A) en tant qu’unité de mesure sur votre multimètre. Connectez ensuite la borne positive en sortie de votre panneau solaire (fil rouge) sur le port « A » de l’appareil de mesure, et la borne négative (fil noir) sur le port « COM ».
Privilégiez une journée avec un ensoleillement optimal pour effectuer cette mesure, afin de disposer des capacités maximales de votre panneau. Là encore, la valeur affichée sur le multimètre par temps ensoleillé doit correspondre au courant de sortie annoncé dans les spécifications techniques de votre module.
CONSEIL MON KIT SOLAIRE
Nous vous conseillons vivement d’effectuer plusieurs fois ces mesures à différents moments de la journée, voire même sur plusieurs jours présentant des conditions météorologiques variables. Cela vous permettra de disposer de valeurs moyennes lissées sur différentes conditions d’ensoleillement.
Vérifier les indicateurs de charge de la batterie

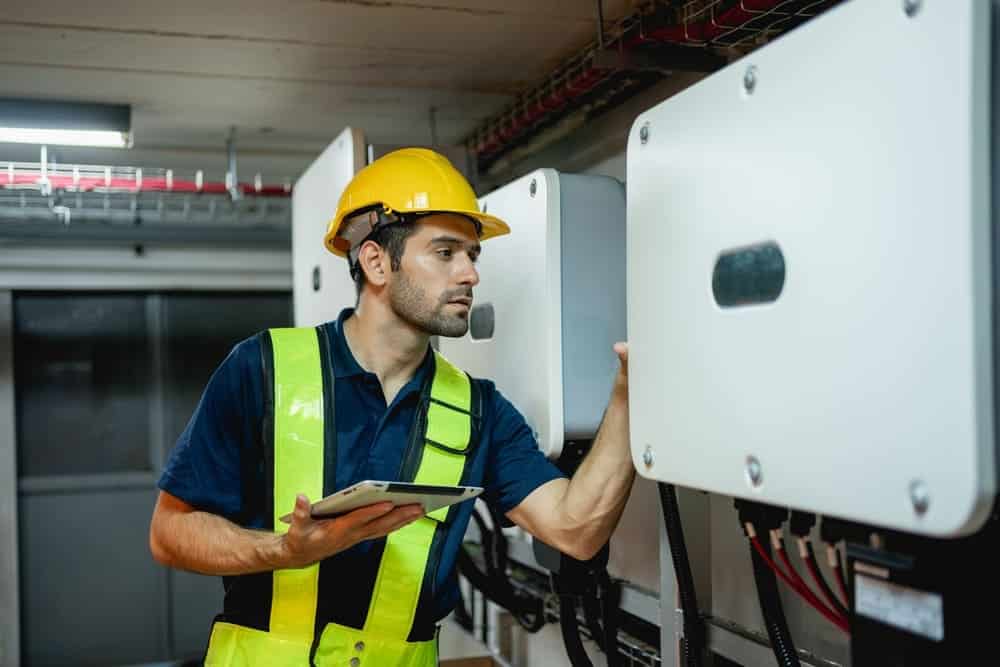

Maintenant que vous avez vérifié le bon fonctionnement de vos panneaux solaires, il est nécessaire de contrôler votre batterie. Selon le modèle et les options de monitoring à votre disposition, vous pouvez utiliser un ou plusieurs des indicateurs suivants.
Mesurer le courant et la tension en sortie de batterie
La première méthode consiste à mesurer le courant et la tension en sortie de batterie, de la même manière que celle présentée pour les panneaux. Une tension stable et un courant constant indiquent une batterie chargée et fonctionnant correctement. Là encore, il convient de vérifier que les mesures relevées correspondent aux spécifications techniques annoncées sur la notice de votre équipement.
La grande majorité des batteries solaires mettent cependant à votre disposition des outils intégrés bien plus intuitifs pour vérifier facilement le bon fonctionnement de votre système de stockage.
Les leds de couleur
Certains modèles disposent de leds de couleur qui vous indiquent l’état de chargement et de fonctionnement de votre batterie. Des codes (couleur rouge, clignotement ou encore extinction des leds) vous alertent généralement d’un dysfonctionnement de votre équipement.
L’écran de contrôle
De plus en plus de batteries solaires sont aujourd’hui équipées d’un écran de contrôle vous indiquant toutes les informations utiles sur le fonctionnement de votre batterie (tension, intensité, quantité d’électricité stockée, pourcentage de charge, etc.).
Les contrôleurs de charge, ou régulateurs de charge, proposent eux aussi généralement ce type de monitoring.
Une application de suivi à distance
De nombreux modèles de batteries solaires proposent un suivi à distance et en temps réel via une application smartphone dédiée. Vous pouvez ainsi vérifier quand vous le souhaitez :
- Le bon fonctionnement de votre batterie
- Son état de charge
- La quantité d’électricité stockée
Il peut également être possible de choisir comment répartir l’injection de votre production d’énergie entre vos appareils domestiques, votre batterie et le réseau public (en cas de vente du surplus non utilisé et non stocké, par exemple)
Les applications mobiles sont le moyen le plus simple et le plus pratique de monitorer et de piloter le stockage de votre électricité solaire.
Quels sont les signes qu’un panneau solaire charge mal une batterie ?
Des mesures anormales
Comme nous l’avons évoqué précédemment, des mesures au multimètre (bien effectuées) qui ne correspondent pas à la tension et à l’intensité annoncées sur les spécifications techniques de vos panneaux et de votre batterie solaires sont un indicateur fiable de la présence d’un dysfonctionnement sur votre installation photovoltaïque.
Une capacité de charge réduite
Une batterie qui présente une capacité de charge (en kWh) plus faible que d’habitude, ou qui ne correspond pas aux chiffres annoncés dans ses spécifications, est révélatrice d’un problème technique.
Un temps de chargement anormalement long
Un cycle de charge plus long qu’à l’accoutumée est également un indice clair de dysfonctionnement de votre dispositif de production et de stockage d’énergie solaire.
Des appareils qui manquent d’énergie
Les appareils alimentés par votre batterie manquent d’énergie (cycle de lavage interrompu sur votre machine à laver, ballon d’eau chaude qui ne fournit pas suffisamment, etc.) ? C’est sans doute le signe d’un souci technique sur votre système de production ou de stockage d’électricité.
Quelles peuvent être les causes d’une mauvaise charge de batterie solaire ?
Une charge insuffisante ou trop lente de votre batterie peut provenir de différentes causes :
- Du matériel défectueux : un problème technique peut apparaître sur un des maillons de votre chaîne de production et de stockage d’énergie solaire (panneau, onduleur central ou micro-onduleur, câblage, batterie, contrôleur de charge, etc.).
- Un obstacle à la lumière : votre installation souffre peut-être de l’apparition d’une zone d’ombrage sur un de vos panneaux, comme le feuillage d’un arbre qui a poussé depuis la mise en place de votre centrale.
- Une mauvaise orientation des panneaux solaires : attention à bien configurer une orientation et une inclinaison optimales de vos modules pour maximiser leur productivité.
- Un problème de connexion : un câble peut être mal branché, ou une connectique peut être oxydée ou abîmée.
Comment résoudre un problème de panneau solaire qui ne charge pas la batterie ?
Vérifier le bon état des panneaux
Le premier réflexe à avoir en cas de charge insuffisante est de contrôler l’état de vos panneaux solaires. Sont-ils propres ? Y a-t-il une trace d’impact ou une fissure sur l’un d’eux ? Tout signe anormal sur la surface de vos modules doit vous alerter.
Vérifier le bon état de la batterie
Il en va de même pour votre batterie. Elle ne doit présenter aucun signe anormal :
- Déformation
- Gonflement
- Trou
- Fuite
- Oxydation
- Etc.
Ce type de symptôme peut être révélateur d’un choc, d’une surchauffe ou d’une autre altération pouvant entraîner une chute de ses performances ou même un risque pour la sécurité de votre installation solaire.
Contrôler le câblage et les connectiques
Les câbles doivent impérativement être en bon état, avec des gaines intactes ne présentant aucune accumulation de résidus (liquides, moisissures, déjections ou morsures d’animaux, etc.).
Vérifiez également qu’ils sont correctement connectés et que les bornes de connexion des différents équipements reliés ne sont pas oxydées.
Nettoyer les panneaux solaires
Afin de prévenir facilement une chute de productivité provoquée par une accumulation de saletés sur vos panneaux (feuilles, poussière, pollen, sable, etc.), pensez à nettoyer leur surface une à deux fois par an avec un chiffon doux et de l’eau non pressurisée.
Revoir l’orientation et l’inclinaison des panneaux solaires
Si besoin, n’hésitez pas à reconfigurer l’exposition de vos panneaux solaires, en privilégiant si possible :
- Une orientation plein sud, sud-ouest ou sud-est
- Une inclinaison située autour de 30°
Cela vous permettra de maximiser la captation des rayons du soleil, et donc la quantité d’électricité produite et stockée par votre installation.
Remplacer un équipement défectueux
Vous avez identifié un des éléments de votre parc photovoltaïque qui est abîmé, ou qui ne fonctionne plus correctement ? N’hésitez pas à le changer immédiatement. Faites jouer votre garantie produit si elle est toujours valable.
L’équipement en question n’est plus disponible à la vente ? Contactez votre fournisseur ou le professionnel qui a mis en place votre installation afin qu’il vous conseille un appareil compatible avec le reste de votre centrale.
Faire appel à un professionnel
Vous ne parvenez pas à identifier la source du dysfonctionnement de votre installation, ou vous ne savez pas comment résoudre le problème que vous avez repéré ? Faites appel à un professionnel qui saura vous conseiller et prendre en charge les réparations nécessaires.
Pensez toutefois à demander et comparer plusieurs devis, afin de sélectionner le meilleur rapport prestation/prix possible. Nous vous conseillons également de consulter les avis clients disponibles sur le prestataire que vous prévoyez de solliciter, afin d’être certain de la qualité de ses services.
Vous voulez profiter de conseils personnalisés ou avez d’autres questions sur les batteries solaires et les panneaux photovoltaïques ? N’hésitez pas à solliciter nos équipes d’experts !
